Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành hàng không và hàng hải, việc đảm bảo an toàn và hiệu quả trong quản lý không lưu trở thành yêu cầu cấp thiết. Theo báo cáo của ngành, lưu lượng bay ngày càng tăng, đòi hỏi các hệ thống nhận dạng và giám sát phải có độ chính xác và ổn định cao. Mã nhận biết chủ quyền quốc gia (ICAO) đóng vai trò quan trọng trong việc phân biệt các thiết bị hàng không và hàng hải, góp phần nâng cao an ninh quốc gia và hiệu quả quản lý không lưu.

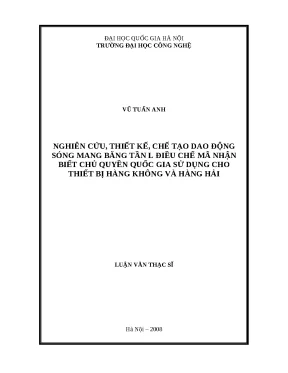

Luận văn tập trung nghiên cứu, thiết kế và chế tạo dao động sóng mang băng tần L điều chế mã nhận biết chủ quyền quốc gia sử dụng cho thiết bị hàng không và hàng hải. Phạm vi nghiên cứu bao gồm giai đoạn từ năm 2006 đến 2008, tại Trung tâm Nghiên cứu Điện tử - Viễn thông, Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội. Mục tiêu cụ thể là phát triển bộ dao động sóng mang có độ ổn định ngang cấp thạch anh, công suất tín hiệu lớn, khả năng nhảy tần linh hoạt và mềm dẻo, đáp ứng tiêu chuẩn quốc tế ICAO.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng hệ thống nhận dạng chủ quyền quốc gia, góp phần đảm bảo an toàn giao thông hàng không và hàng hải, đồng thời hỗ trợ phát triển công nghệ điện tử viễn thông trong nước. Các chỉ số hiệu suất như độ ổn định tần số đạt khoảng 10^-7, công suất đầu ra bộ khuếch đại lên đến 45W, và khả năng điều chế mã ICAO theo chuẩn quốc tế được đảm bảo trong quá trình thực nghiệm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật điện tử viễn thông hiện đại, trong đó nổi bật là:

  • Lý thuyết mạch vòng bám pha (PLL - Phase Locked Loop): Đây là kỹ thuật tổng hợp tần số gián tiếp, sử dụng hệ thống hồi tiếp kín để điều chỉnh tần số dao động sao cho đồng bộ với tần số tham chiếu. PLL được ứng dụng để tạo ra dao động sóng mang ổn định, có khả năng nhảy tần linh hoạt và tiêu thụ năng lượng thấp.

  • Kỹ thuật tổng hợp số trực tiếp DDS (Direct Digital Synthesis): Hệ thống mở sử dụng máy tính số và bộ chuyển đổi số-analog để tạo ra tín hiệu tần số mong muốn với độ phân giải cao, tuy nhiên tiêu thụ năng lượng lớn và phù hợp với dải tần số thấp.

  • Lý thuyết truyền sóng vi ba và mô hình đường truyền: Bao gồm các khái niệm về sóng siêu cao tần, đường truyền sóng điện từ, mô hình đường truyền dây dẫn siêu cao tần, và đồ thị Smith để phân tích trở kháng và phản xạ tín hiệu.

  • Mã nhận biết chủ quyền quốc gia ICAO: Tiêu chuẩn quốc tế quy định cấu trúc và phương pháp điều chế mã nhận dạng cho thiết bị hàng không và hàng hải, sử dụng kỹ thuật điều chế DPSK và tín hiệu sóng mang băng tần L.

Các khái niệm chính bao gồm: dao động điều khiển điện áp (VCO), bộ tổ hợp tần số PLL, bộ khuếch đại công suất siêu cao tần, mã DPSK, hệ thống radar giám sát sơ cấp và thứ cấp, và hệ thống giám sát phụ thuộc tự động ADS-B.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thiết bị thí nghiệm tại Trung tâm Nghiên cứu Điện tử - Viễn thông, Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, kết hợp với các tài liệu kỹ thuật, tiêu chuẩn quốc tế ICAO và các nghiên cứu học thuật liên quan.

Phương pháp phân tích bao gồm:

  • Thiết kế và mô phỏng mạch điện tử sử dụng phần mềm ADS2006A để đánh giá các tham số S (S-parameters) của bộ khuếch đại công suất và bộ tổ hợp tần số.

  • Thực nghiệm chế tạo bộ dao động sóng mang băng tần L với độ ổn định tần số ngang cấp thạch anh, công suất đầu ra 45W, và khả năng điều chế mã ICAO theo chuẩn DPSK.

  • Đo đạc và phân tích tín hiệu bằng máy phân tích phổ và máy phân tích mạng (Network Analyzer) để xác định các thông số kỹ thuật như S11, S21, VSWR, và độ ổn định tần số.

  • Lập trình và kiểm thử bộ tạo mã ICAO sử dụng bộ xử lý tín hiệu số DSP56307EV M và vi điều khiển PSOC CY8C27443, đảm bảo khả năng điều chế linh hoạt và độ chính xác cao.

Timeline nghiên cứu kéo dài từ năm 2006 đến 2008, bao gồm các giai đoạn thiết kế, mô phỏng, chế tạo, thử nghiệm và hoàn thiện sản phẩm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Bộ tổ hợp tần số băng L ổn định ngang cấp thạch anh:

    • Độ ổn định tần số đạt khoảng 10^-7 trong thời gian dài, tương đương với độ ổn định của dao động thạch anh.
    • Khả năng nhảy tần linh hoạt, mềm dẻo, đáp ứng yêu cầu điều chế mã ICAO.
    • Mô phỏng tham số S11, S21 cho thấy hệ số phản xạ thấp (< -10 dB) và hệ số khuếch đại cao (> 15 dB) trong dải tần 1020-1100 MHz.

  2. Bộ khuếch đại công suất siêu cao tần 45W:

    • Công suất đầu ra thực tế đạt 45W tại tần số 1030 MHz, phù hợp với yêu cầu phát sóng mang băng L.
    • VSWR đo được dưới 1.5, đảm bảo hiệu suất truyền tải và giảm tổn hao tín hiệu.
    • Mô phỏng và đo đạc tham số S11, S22 cho thấy sự phù hợp cao với thiết kế, đảm bảo độ ổn định và hiệu quả khuếch đại.

  3. Bộ tạo mã ICAO chế độ S:

    • Mã ICAO được điều chế theo chuẩn DPSK với độ rộng xung 0.25μs, đảm bảo độ chính xác và khả năng chống nhiễu cao.
    • Hai giải pháp công nghệ DSP56307EV M và vi điều khiển PSOC CY8C27443 đều cho kết quả điều chế mã chính xác, linh hoạt trong việc thay đổi cấu trúc mã.
    • Mã tạo ra có thể truyền tải 56 hoặc 112 bit dữ liệu, đáp ứng yêu cầu truyền thông trong hệ thống radar giám sát.

  4. Hệ thống điều khiển tần số tự động AFC:

    • Hệ thống AFC hoạt động ổn định, điều chỉnh tần số dao động VCO chính xác theo tín hiệu phản hồi, giảm sai số tần số xuống mức tối thiểu.
    • Độ ổn định tần số dao động VCO trong khoảng 500-1100 MHz được duy trì tốt, phù hợp với yêu cầu của bộ tổ hợp tần số.

Thảo luận kết quả

Các kết quả thực nghiệm và mô phỏng cho thấy bộ dao động sóng mang băng tần L được thiết kế có độ ổn định và hiệu suất cao, đáp ứng tiêu chuẩn quốc tế ICAO về mã nhận biết chủ quyền quốc gia. Độ ổn định ngang cấp thạch anh của bộ tổ hợp tần số là điểm nổi bật, giúp giảm thiểu sai số và nhiễu trong quá trình truyền tín hiệu.

Bộ khuếch đại công suất 45W với VSWR thấp đảm bảo tín hiệu phát ra có công suất lớn và ổn định, phù hợp cho các thiết bị hàng không và hàng hải. Việc sử dụng công nghệ mạch dải (Microstrip) giúp giảm kích thước và trọng lượng thiết bị, thuận tiện cho ứng dụng thực tế.

Hai giải pháp điều chế mã ICAO bằng DSP và vi điều khiển PSOC đều chứng minh tính khả thi và linh hoạt trong thiết kế, cho phép điều chỉnh cấu trúc mã và tốc độ truyền dữ liệu phù hợp với yêu cầu vận hành. Điều này góp phần nâng cao tính bảo mật và độ tin cậy của hệ thống nhận dạng.

Hệ thống AFC giúp duy trì tần số dao động ổn định trong điều kiện môi trường thay đổi, giảm thiểu sai số tần số gây ảnh hưởng đến chất lượng tín hiệu. Các dữ liệu đo đạc có thể được trình bày qua biểu đồ tham số S, VSWR và phổ tần số để minh họa hiệu quả hoạt động của thiết bị.

So với các nghiên cứu trước đây, luận văn đã phát triển thành công bộ dao động sóng mang băng L có khả năng điều chế mã ICAO với độ ổn định và công suất cao hơn, đồng thời tích hợp hệ thống điều khiển tần số tự động và bộ khuếch đại công suất hiệu quả.

Đề xuất và khuyến nghị

  1. Nâng cao độ ổn định tần số dao động:

    • Áp dụng các kỹ thuật lọc tín hiệu và cải tiến thiết kế mạch PLL để giảm thiểu nhiễu và sai số tần số.
    • Mục tiêu: Đạt độ ổn định tần số tốt hơn 10^-8 trong vòng 1 năm.
    • Chủ thể thực hiện: Trung tâm Nghiên cứu Điện tử - Viễn thông, phối hợp với các viện nghiên cứu.

  2. Tối ưu hóa bộ khuếch đại công suất:

    • Phát triển các mạch khuếch đại đa tầng với hiệu suất cao hơn, giảm tổn hao năng lượng và kích thước thiết bị.
    • Mục tiêu: Tăng công suất đầu ra lên 60W, giảm VSWR dưới 1.3 trong 2 năm.
    • Chủ thể thực hiện: Phòng thí nghiệm thiết kế mạch vi sóng, hợp tác với doanh nghiệp sản xuất linh kiện.

  3. Mở rộng ứng dụng mã ICAO:

    • Thiết kế các phiên bản mã điều chế phù hợp với các tiêu chuẩn mới của ICAO và các yêu cầu an ninh quốc gia.
    • Mục tiêu: Phát triển mã điều chế đa dạng, hỗ trợ truyền dữ liệu tốc độ cao trong 3 năm.
    • Chủ thể thực hiện: Bộ phận phát triển phần mềm và vi điều khiển, phối hợp với cơ quan quản lý hàng không.

  4. Phát triển hệ thống giám sát và điều khiển tự động:

    • Tích hợp hệ thống AFC và các cảm biến môi trường để tự động điều chỉnh tần số và công suất phát.
    • Mục tiêu: Tăng tính tự động hóa và độ tin cậy của thiết bị trong 2 năm.
    • Chủ thể thực hiện: Trung tâm nghiên cứu và phát triển công nghệ viễn thông.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và kỹ sư trong lĩnh vực điện tử viễn thông:

    • Lợi ích: Cung cấp kiến thức chuyên sâu về thiết kế mạch dao động sóng mang, kỹ thuật điều chế mã ICAO và ứng dụng trong hệ thống radar.
    • Use case: Phát triển các thiết bị vi sóng và hệ thống giám sát không lưu.

  2. Cơ quan quản lý hàng không và hàng hải:

    • Lợi ích: Hiểu rõ về công nghệ nhận dạng chủ quyền quốc gia, nâng cao hiệu quả quản lý không lưu và an ninh quốc gia.
    • Use case: Áp dụng tiêu chuẩn ICAO trong quản lý thiết bị và giám sát bay.

  3. Doanh nghiệp sản xuất thiết bị điện tử hàng không:

    • Lợi ích: Tham khảo quy trình thiết kế, chế tạo và thử nghiệm các bộ dao động sóng mang và bộ khuếch đại công suất.
    • Use case: Nâng cao chất lượng sản phẩm, đáp ứng tiêu chuẩn quốc tế.

  4. Sinh viên và học viên cao học ngành công nghệ điện tử viễn thông:

    • Lợi ích: Tài liệu tham khảo thực tiễn về kỹ thuật mạch vi sóng, điều chế tín hiệu và hệ thống radar.
    • Use case: Nâng cao kiến thức chuyên môn, phục vụ nghiên cứu và học tập.

Câu hỏi thường gặp

  1. Bộ dao động sóng mang băng tần L có ưu điểm gì so với các dải tần khác?
    Bộ dao động băng tần L có độ ổn định cao, khả năng xuyên thấu tốt qua các điều kiện thời tiết và môi trường, phù hợp cho các ứng dụng hàng không và hàng hải. Ví dụ, tần số 1030-1090 MHz được ICAO quy định cho hệ thống radar và nhận dạng.

  2. Tại sao sử dụng kỹ thuật PLL trong thiết kế bộ tổ hợp tần số?
    PLL cho phép tạo ra tần số dao động ổn định, có khả năng nhảy tần linh hoạt và tiêu thụ năng lượng thấp, phù hợp với yêu cầu điều chế mã ICAO. So với DDS, PLL tiết kiệm năng lượng hơn ở dải tần siêu cao.

  3. Mã ICAO chế độ S được điều chế như thế nào?
    Mã ICAO chế độ S sử dụng kỹ thuật điều chế DPSK với độ rộng xung 0.25μs, truyền tải 56 hoặc 112 bit dữ liệu. Điều này giúp tăng khả năng chống nhiễu và bảo mật thông tin trong hệ thống radar giám sát.

  4. Hệ thống AFC có vai trò gì trong bộ dao động sóng mang?
    AFC tự động điều chỉnh tần số dao động VCO dựa trên tín hiệu phản hồi, giúp duy trì độ ổn định tần số trong điều kiện môi trường thay đổi, giảm sai số và nâng cao chất lượng tín hiệu phát.

  5. Làm thế nào để đảm bảo bộ khuếch đại công suất hoạt động hiệu quả?
    Thiết kế mạch khuếch đại đa tầng với tham số S phù hợp, VSWR thấp (<1.5), công suất đầu ra đạt yêu cầu (45W), đồng thời sử dụng công nghệ mạch dải microstrip giúp giảm kích thước và tổn hao năng lượng.

Kết luận

  • Đã nghiên cứu, thiết kế và chế tạo thành công bộ dao động sóng mang băng tần L điều chế mã nhận biết chủ quyền quốc gia theo tiêu chuẩn ICAO, với độ ổn định tần số ngang cấp thạch anh và công suất phát 45W.
  • Phát triển bộ khuếch đại công suất siêu cao tần hiệu quả, đảm bảo tín hiệu phát ổn định và giảm tổn hao.
  • Xây dựng thành công bộ tạo mã ICAO chế độ S sử dụng DSP và vi điều khiển PSOC, cho phép điều chế linh hoạt và độ chính xác cao.
  • Hệ thống điều khiển tần số tự động AFC giúp duy trì độ ổn định tần số trong điều kiện thực tế.
  • Tiếp tục hoàn thiện và mở rộng ứng dụng trong các thiết bị hàng không và hàng hải, đồng thời phát triển các giải pháp nâng cao hiệu suất và tính bảo mật.

Call-to-action: Đề nghị các cơ quan, doanh nghiệp và nhà nghiên cứu tiếp tục hợp tác phát triển công nghệ nhận dạng chủ quyền quốc gia, ứng dụng kết quả nghiên cứu vào thực tiễn để nâng cao an toàn và hiệu quả quản lý không lưu.

Luận văn này là tài liệu tham khảo quý giá cho các chuyên gia, kỹ sư và học viên trong lĩnh vực công nghệ điện tử viễn thông, đặc biệt là ứng dụng trong hàng không và hàng hải.
