Luận văn bù cos phi vô cấp cho phụ tải 3 pha không đối xứng bằng SVC

Dưới đây là các meta tags cho bài viết "Luận văn nâng cao chất lượng hệ thống bù cos phi vô cấp cho phụ" theo yêu cầu: { "ai_description": "Nghiên cứu nâng

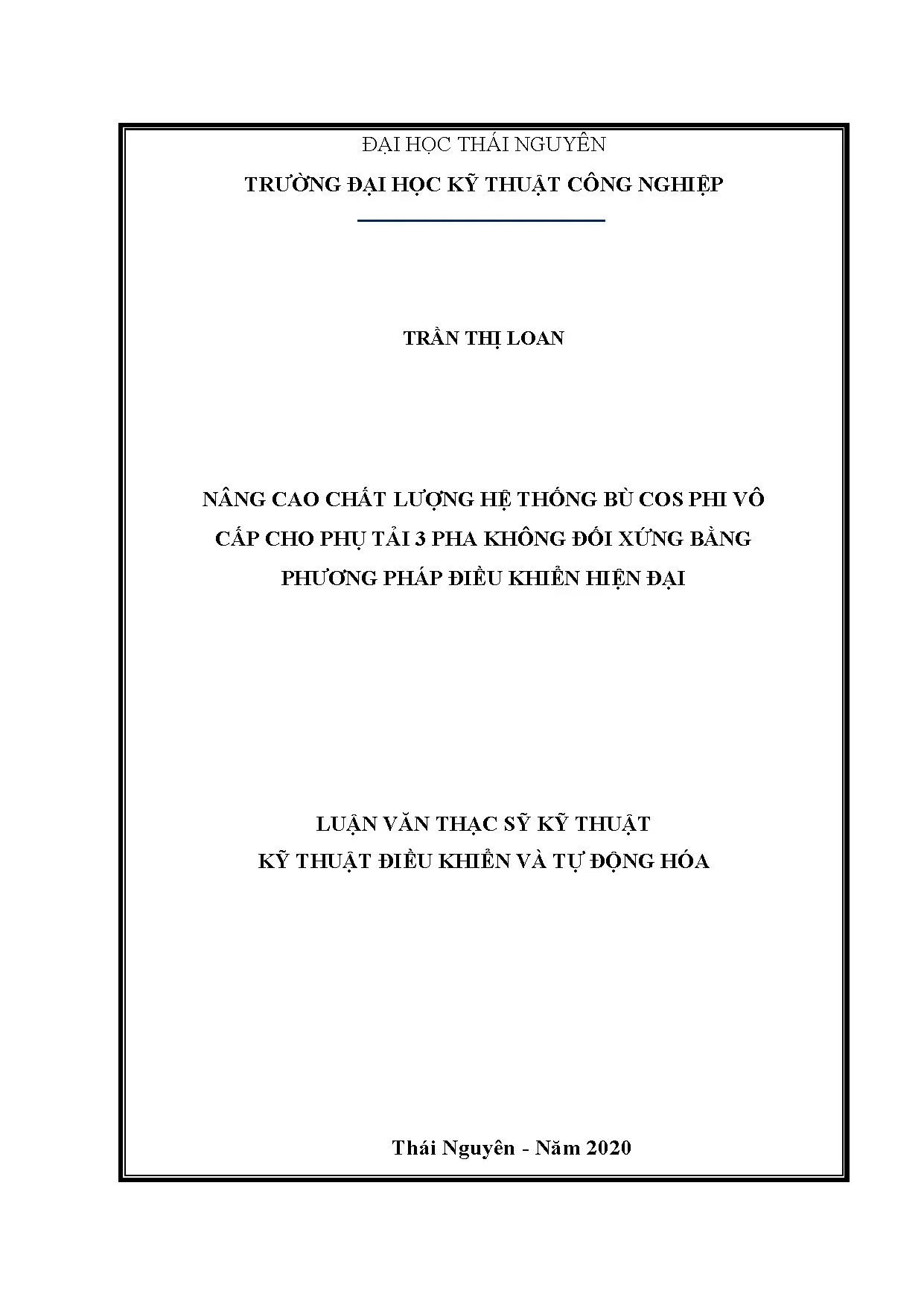

• Tác giả: Trần Thị Loan
• Người hướng dẫn: TS. Nguyễn Thị Thanh Nga
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Nâng cao chất lượng hệ thống bù cosphi vô cấp cho phụ tải 3 pha không đối xứng bằng phương pháp điều khiển hiện đại
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Thái Nguyên

Tóm tắt

I. Tổng quan về hệ thống bù cos phi vô cấp

Hệ thống bù cos phi vô cấp (SVC - Static Var Compensator) là giải pháp quan trọng trong công nghiệp nhằm nâng cao hệ số công suất phản kháng, giảm tổn thất điện năng và ổn định điện áp. Hệ thống này sử dụng các thiết bị điện tử công suất như TCR (Thyristor Controlled Reactor) kết hợp TSC (Thyristor Switched Capacitor) để điều chỉnh linh hoạt dung lượng bù theo nhu cầu phụ tải. Đặc biệt hiệu quả trong các nhà máy công nghiệp có phụ tải biến động mạnh hoặc không đối xứng ba pha. Ứng dụng phổ biến trong lưới điện công nghiệp, trung thế và cao thế, góp phần tiết kiệm năng lượng và tuân thủ quy định về hệ số công suất của ngành điện.

1.1. Đặc điểm phụ tải không đối xứng ba pha

Phụ tải không đối xứng ba pha gây ra hiện tượng mất cân bằng dòng điện, làm tăng tổn thất trên đường dây và biến dạng sóng hài. Các thiết bị như động cơ không tải, lò hồ quang hay thiết bị hàn thường tạo ra dòng điện không đối xứng, dẫn đến hệ số cos phi thấp và tăng công suất phản kháng. Trong hệ thống công nghiệp, phụ tải không đối xứng chiếm tỷ trọng đáng kể, đòi hỏi giải pháp bù linh hoạt. Việc phân tích đặc tính phụ tải là bước quan trọng để thiết kế hệ thống bù phù hợp, đảm bảo cân bằng dòng điện và ổn định điện áp trong mọi điều kiện vận hành.

1.2. Vai trò của hệ thống bù cos phi vô cấp

Hệ thống bù cos phi vô cấp đóng vai trò then chốt trong việc cải thiện chất lượng điện năng bằng cách điều chỉnh dung lượng bù theo thời gian thực. Khác với hệ thống bù cố định, SVC có khả năng đáp ứng nhanh chóng các biến động phụ tải, ngăn ngừa hiện tượng sụt áp và giảm thiểu sóng hài. Trong các ứng dụng công nghiệp, SVC giúp duy trì hệ số cos phi ở mức tối ưu theo quy định của ngành điện, đồng thời giảm chi phí tiền điện do bù công suất phản kháng. Ngoài ra, hệ thống này còn nâng cao độ tin cậy của lưới điện bằng cách giảm tải cho các thiết bị truyền tải.

II. Phân tích các vấn đề trong hệ thống bù cos phi truyền thống

Hệ thống bù cos phi truyền thống thường gặp nhiều hạn chế như đáp ứng chậm, độ chính xác thấp và khả năng thích ứng kém trước các biến động phụ tải. Các thiết bị bù tĩnh như tụ bù cố định không thể điều chỉnh dung lượng theo nhu cầu thực tế, dẫn đến hiện tượng bù thừa hoặc thiếu. Ngoài ra, hiện tượng cộng hưởng sóng hài giữa tụ bù và tải có thể gây ra quá điện áp, làm hỏng thiết bị. Trong phụ tải không đối xứng, hệ thống bù truyền thống khó đạt được hiệu quả tối ưu do dòng điện không cân bằng. Những vấn đề này làm giảm tuổi thọ thiết bị, tăng chi phí vận hành và vi phạm quy định về chất lượng điện năng.

2.1. Hạn chế của phương pháp bù truyền thống

Phương pháp bù truyền thống sử dụng tụ bù cố định hoặc bù theo cấp không thể điều chỉnh linh hoạt dung lượng bù theo biến động phụ tải. Khi phụ tải giảm, hệ thống vẫn cung cấp dung lượng bù không cần thiết, gây ra hiện tượng bù thừa dẫn đến điện áp lưới tăng cao. Ngược lại, khi phụ tải tăng đột ngột, dung lượng bù không đủ, hệ số cos phi giảm, gây tổn thất điện năng. Ngoài ra, tụ bù cố định không có khả năng lọc sóng hài, khiến sóng hài lan truyền trong lưới điện, ảnh hưởng đến các thiết bị nhạy cảm.

2.2. Ảnh hưởng của phụ tải không đối xứng

Phụ tải không đối xứng ba pha tạo ra dòng điện không cân bằng, gây ra hiện tượng mất cân bằng điện áp giữa các pha. Điều này dẫn đến tăng tổn thất trên đường dây, giảm hiệu suất truyền tải và tăng nhiệt độ làm việc của thiết bị. Hệ thống bù truyền thống không thể khắc phục triệt để hiện tượng này do không có khả năng điều chỉnh dung lượng bù theo từng pha riêng biệt. Kết quả là hệ số cos phi không đạt yêu cầu, gây lãng phí năng lượng và vi phạm quy định về chất lượng điện năng của ngành điện.

III. Giải pháp nâng cao chất lượng hệ thống bù bằng điều khiển hiện đại

Để khắc phục hạn chế của hệ thống bù truyền thống, phương pháp điều khiển hiện đại sử dụng bộ điều khiển thông minh kết hợp thuật toán tối ưu hóa nhằm nâng cao độ chính xác và tốc độ đáp ứng. Hệ thống SVC sử dụng bộ điều khiển PID hoặc bộ điều khiển mờ (Fuzzy) để điều chỉnh góc kích thyristor, từ đó kiểm soát dung lượng bù theo thời gian thực. Ngoài ra, tích hợp thuật toán dự báo phụ tải giúp hệ thống chủ động điều chỉnh dung lượng bù trước khi phụ tải thay đổi. Phương pháp này đảm bảo hệ số cos phi luôn đạt mức tối ưu, giảm tổn thất điện năng và nâng cao độ tin cậy của lưới điện.

3.1. Bộ điều khiển PID trong hệ thống SVC

Bộ điều khiển PID (Proportional-Integral-Derivative) là giải pháp phổ biến trong hệ thống SVC nhờ khả năng điều chỉnh nhanh chóng và chính xác. Tham số P điều chỉnh tỷ lệ với sai số, I khử sai số tĩnh, còn D dự đoán xu hướng thay đổi sai số. Trong hệ thống bù cos phi, PID điều khiển góc kích thyristor để duy trì dung lượng bù phù hợp. Việc tối ưu hóa tham số PID thông qua thuật toán di truyền hoặc tối ưu bầy đàn giúp nâng cao hiệu quả điều khiển, đặc biệt trong điều kiện phụ tải biến động mạnh.

3.2. Ứng dụng thuật toán điều khiển hiện đại

Thuật toán điều khiển hiện đại như bộ điều khiển thích nghi (Adaptive Controller) hoặc mạng nơ-ron (Neural Network) được ứng dụng để nâng cao hiệu quả hệ thống bù. Bộ điều khiển thích nghi tự động điều chỉnh tham số theo điều kiện vận hành, đảm bảo hệ thống luôn hoạt động ở trạng thái tối ưu. Trong khi đó, mạng nơ-ron có khả năng học tập và dự báo phụ tải, giúp hệ thống chủ động điều chỉnh dung lượng bù. Các giải pháp này không chỉ nâng cao chất lượng điện năng mà còn giảm chi phí vận hành nhờ tối ưu hóa dung lượng bù theo nhu cầu thực tế.

IV. Kết luận và ứng dụng thực tiễn hệ thống bù

Hệ thống bù cos phi vô cấp kết hợp phương pháp điều khiển hiện đại là giải pháp hiệu quả nhằm nâng cao chất lượng điện năng trong các nhà máy công nghiệp. Phương pháp này không chỉ khắc phục hạn chế của hệ thống bù truyền thống mà còn đáp ứng yêu cầu về độ chính xác, tốc độ đáp ứng và khả năng thích ứng trước biến động phụ tải. Việc ứng dụng bộ điều khiển PID, thuật toán tối ưu hóa và tích hợp thuật toán dự báo giúp hệ thống duy trì hệ số cos phi ở mức tối ưu, giảm tổn thất điện năng và nâng cao độ tin cậy của lưới điện. Trong tương lai, hệ thống bù hiện đại sẽ ngày càng phổ biến nhờ khả năng tích hợp IoT và trí tuệ nhân tạo.

4.1. Kết quả nghiên cứu và triển vọng

Nghiên cứu thực nghiệm cho thấy hệ thống bù cos phi vô cấp kết hợp điều khiển hiện đại có thể nâng cao hệ số cos phi lên trên 0.95, giảm tổn thất điện năng tới 15%. Khả năng đáp ứng nhanh chóng trước biến động phụ tải giúp ngăn ngừa hiện tượng sụt áp và ổn định điện áp lưới. Trong tương lai, việc tích hợp trí tuệ nhân tạo và học máy sẽ nâng cao khả năng dự báo phụ tải, tối ưu hóa dung lượng bù và giảm chi phí vận hành. Đây là hướng nghiên cứu quan trọng nhằm phát triển hệ thống bù thông minh, đáp ứng yêu cầu ngày càng cao về chất lượng điện năng.

4.2. Hướng phát triển ứng dụng trong công nghiệp

Hệ thống bù cos phi vô cấp hiện đại có tiềm năng ứng dụng rộng rãi trong các ngành công nghiệp nặng như luyện kim, xi măng và hóa chất, nơi phụ tải biến động mạnh và không đối xứng. Việc tích hợp hệ thống bù với các thiết bị giám sát từ xa thông qua IoT giúp doanh nghiệp theo dõi và điều chỉnh dung lượng bù theo thời gian thực. Ngoài ra, hệ thống có thể kết hợp với nguồn năng lượng tái tạo như điện mặt trời để bù công suất phản kháng, nâng cao hiệu quả sử dụng năng lượng. Đây là xu hướng tất yếu trong bối cảnh chuyển đổi năng lượng sạch và tiết kiệm năng lượng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ BÙ COSPHI TRONG HỆ THỐNG TRUYỀN TẢI ĐIỆN 1. Đặc điểm tiêu thụ điện của phụ tải công nghiệp công suất lớn 1. Các thiết bị động lực công nghiệp. Bao gồm các động cơ quạt máy, khí nén, máy bơm làm việc ở chế độ dài hạn.

Công suất từ một đến hàng nghìn KW, sử dụng điện áp (0,25 đến 10 KV) có phụ tải tương đối bằng phẳng đặc biệt là những động cơ có công suất lớn. Phụ tải này thường đối xứng ba pha có hệ số công suất từ (0,80 đến 0,85). Các thiết bị nâng hạ vận chuyển làm việc ở chế độ ngắn hạn lặp lại có hệ số công suất từ (0,3 đến 0,8) có thể sử dụng điện áp xoay chiều, một chiều. Các thiết bị chiếu sáng Thường là thiết bị một pha có công suất nhỏ.

Phụ tải này ít biến đổi nhưng phụ thuộc vào thời gian và các mùa trong năm. Nói chung phụ tải chiếu sáng có thể ngừng cung cấp để sửa chữa, tuy nhiên trong những trường hợp không cho phép mất điện lâu, như những khu vực sản xuất, khu vực thành phố. Các thiết bị biến đổi Là các thiết bị có nhiệm vụ biến đổi dòng điện xoay chiều thành dòng một chiều, hoặc biến đổi thành dòng ba pha tần số khác 50Hz. Các thiết bị biến đổi gồm các loại: Máy phát, động cơ, bán dẫn, bộ biến tần… Dùng trong ngành công nghệ luyện kim, các thiết bị này dùng điện áp một chiều, làm việc chế độ dài hạn có hệ số công suất từ (0,85 đến 0,9).

Dùng cho giao thông vận tải trong các xí nghiệp như cần trục, cầu trục có phụ tải đỉnh nhọn. Các động cơ truyền động máy gia công Là thiết bị thông dụng, có dải công xuất thông dụng từ vài đến hàng trăm KW, gồm nhiều kiểu khác nhau nhưng đa số là động cơ KĐB 3 pha với điện áp định mức là 220V, 380V, 660V. Hệ số công suất dao động trong phạm vi rộng phụ thuộc vào quy trình công nghệ. Ở một số máy yêu cầu tốc độ quay lớn, điều chỉnh thường xuyên, phụ tải bằng phẳng nên dùng động cơ điện một chiều lấy điện từ các 13 bộ biến đổi.

Nói chung các thiết bị này xếp vào hộ loại 2, một số ít là loại 1. Các lò điện và thiết bị nhiệt Lò điện trở: Hệ số công suất gần bằng 1 bao gồm các loại: Lò phản ứng, lò hồ quang, lò hỗn hợp. Thiết bị nhiệt: Thiết bị ra nhiệt điện từ, thiết bị ra nhiệt điện trở, các bộ gia nhiệt. Các thiết bị hàn Là các thiết bị làm việc ở chế độ ngắn hạn lặp lại có hệ số công suất thấp.

Ví dụ máy hàn hồ quang (0,3 đến 0,35), máy hàn tiếp xúc (0,4 đến 0,7). Bù công suất phản kháng cho phụ tải trong lưới điện công nghiệp 1. Khái quát về công suất phản kháng Xét sự tiêu thụ năng lượng trong một mạch điện đơn giản có tải là điện trở và điện kháng sau (hình 1-1): Hình 1.1: Mạch điện đơn giản (mang tính cảm) RL CSPK là thành phần công suất tiêu thụ trên điện cảm hay phát ra trên điện dung của mạch điện. Nguồn phát sóng công suất phản kháng 1.

Các nguồn phát công suất phản kháng Khả năng phát công suất phản kháng của các nhà máy điện rất hạn chế, do cosφ của nhà máy thường là 0,8 - 0,9 hoặc cao hơn. Vì lý do kinh tế nên người ta không chế tạo các máy phát có khả năng phát nhiều công suất phản kháng cho phụ tải mà chỉ phụ trách một phần công suất phản kháng của phụ tải. Phần còn lại do các thiết bị bù. Nguồn phát CSPK chính trong lưới phân phối vẫn là tụ điện, động cơ đồng bộ và máy bù đồng bộ.

Ưu điểm, nhược điểm của các nguồn công suất phản kháng - Ưu điểm: + Giảm tổn thất công suất trên phần tử của hệ thống cung cấp điện (máy biến 14 áp, đường dây…). + Giảm tổn thất điện áp trên đường truyền tải. + Tăng khả năng truyền tải điện của đường dây và máy biến áp. Vì vậy, ta cần có biện pháp bù cos φ để hạn chế ảnh hưởng của nó.

Cũng tức là ta nâng cao hệ số công suất phản kháng cosφ. - Nhược điểm: Trong thực tế công suất phản kháng Q không sinh công nhưng lại gây ra những ảnh hưởng xấu về kinh tế và kỹ thuật: - Về kinh tế: Chúng ta phải trả chi phí tiền điện cho lượng công suất phản kháng tiêu thụ trong khi thực tế nó không đem lại lợi ích gì. - Về kỹ thuật: Công suất phản kháng là nguyên nhân gây ra hiện tượng sụt áp và tiêu hao năng lượng trong quá trình truyền tải điện năng. Ý nghĩa của việc bù công suất phản kháng 1.

Giảm tổn thất công suất và điện năng trên tất cả các phần tử (đường dây và máy biến áp) Từ công suất tổn thất công suất trên đường dây truyền tải: Ta biết : 𝑄 𝜑 = 𝑎𝑐𝑡𝑎𝑔 (1.1) 𝑃 Năng cosφ thì φ giảm với P không đổi thì Q giảm: 𝑃2 +𝑄2 𝑃2 𝑄2 ∆𝑃 = 𝑅= 𝑅+ 𝑅 = ∆𝑃(𝑃) + ∆𝑃(𝑄) (1.2) 𝑈2 𝑈 2 𝑈2 D phần tổn hao công suất do 2 thành phần tạo ra. Thành phần do công suất tác dụng thì ta không thể giảm, nhưng thành phần do công suất phản kháng thì có thể giảm được. Nếu Q giảm thì ∆P(Q) sẽ giảm dẫn đến ∆P giảm thì ∆A cũng giảm. Hệ quả là giảm tổn hao công suất dẫn đến giảm tổn thất điện năng hay nói cách khác là giảm tiền điện 1.

Giảm tổn thấy điện áp trong mạng điện Từ công suất tổn thất điện áp trên đường dây truyền tải: 𝑃𝑅+𝑄𝑋 𝑃𝑅 𝑄𝑋 ∆𝑈 = = + = ∆𝑈(𝑃) + ∆𝑈(𝑄) (1.3) 𝑈 𝑈 𝑈 Do phần tổn hao điện áp do 2 thành phần tạo ra, thành phần do công suất tác 15 dụng thì không thể giảm nhưng thành phần do công suất phản kháng thì có thể giảm được, đường dây quá xa các thiết bị tiêu thụ điện, điện áp cuối đường dây thường sụt giảm nhiều làm động cơ, các thiết bị sử dụng điện khó hoạt động, phát nóng nhiều, dễ cháy. Do đó phải bù lại hệ số công suất cosphi. Tăng khả năng truyền tải điện của đường dây và máy biến áp √𝑃2 +𝑄2 𝐼= (1.𝑈 Biểu thức này chứng tỏ rằng với cùng một tình trạng phát nóng nhất định của đường dây và máy biến áp (I là hằng số) chúng ta có thể tăng khả năng truyền tải công suất tác dụng bằng cách giảm công suất phản kháng. Ngoài ra khi tăng cosφ còn giảm chi phí kim loại màu góp phần làm ổn định điện áp, tăng khả năng phát điện của máy phát điện, giảm giá thành tiền điện, tăng độ dự trữ ổn định của hệ thống, giảm tổn thất hệ thống, tối ưu hóa các thành phần cung cấp điện… 1.

Thiết bị bù công suất phản kháng SVC 1. Cấu trúc chung của SVC 1. Khái quát về bù công suất phản kháng SVC Tụ bù tĩnh có dung lượng thay đổi hay còn gọi là SVC (Static VAR Compensator) là một thiết bị bù công suất phản kháng tác động nhanh trên lưới điện truyền tải điện áp cao. SVC là một thiết bị trong nhóm thiết bị truyền tải điện xoay chiều linh hoạt (FACTS).

Nó được dùng để điều chỉnh điện áp và tăng khả năng ổn định của hệ thống điện. Yếu tố static cho thấy SVC sử dụng các thiết bị không chuyển động hay rõ hơn là sử dụng các thiết bị điện tử công suất để điều chỉnh thông số thiết bị hơn là sử dụng máy cắt và dao cách ly. Trước khi phát minh ra SVC, người ta phải sử dụng các máy phát điện cỡ lớn hay tụ đồng bộ để bù công suất phản kháng. SVC là thiết bị tự động điều chỉnh điện kháng, được chế tạo để điều chỉnh điện áp tại các nút đặt SVC và điều chỉnh công suất phản kháng.

Nếu hệ thống thừa công suất phản kháng hay điện áp tại nút cao hơn giá trị cho phép, SVC sẽ đóng vai trò là các kháng bù ngang. Khi đó, SVC sẽ tiêu thụ công suất phản kháng từ hệ 16 thống và hạ thấp điện áp tại nút điều chỉnh bằng cách tăng hay giảm góc mở của thyristor, được tổ hợp từ hai thành phần cơ bản: - Thành phần cảm kháng để tác động về mặt công suất phản kháng (có thể phát hay tiêu thụ công suất phản kháng tuỳ theo chế độ vận hành). - Thành phần điều khiển bao gồm các thiết bị điện tử như thyristor hoặc triắc có cực điều khiển, hệ thống điều khiển góc mở dùng các bộ vi điều khiển như 8051, PIC 16f877, VAR. Ngược lại, nếu hệ thống thiếu công suất phản kháng, các tụ bù ngang sẽ được tự động đóng vào.

Do đó, công suất phản kháng được bơm thêm vào hệ thống, điện áp của nút được cải thiện. SVC cũng thường được đặt tại các vị trí có tải thay đổi nhiều với tốc độ cao, như lò điện. SVC dùng để làm trơn dao động điện áp. Cấu trúc của SVC Sơ đồ cấu trúc SVC được thể hiện trên hình 1.2: Cấu trúc và nguyên lý làm việc của SVC SVC được cấu tạo từ 3 phần tử chính bao gồm: + Kháng điều chỉnh bằng thyristor - TCR (Thyristor Controlled Reactor): có chức năng điều chỉnh liên tục công suất phản kháng tiêu thụ.

+ Kháng đóng mở bằng thyristor - TSR (Thyristor Switched Reactor): có chức năng tiêu thụ công suất phản kháng, đóng cắt nhanh bằng thyristor. + Bộ tụ đóng mở bằng thyristor – TSC (Thyristor Switched Capacitor): có chức năng phát công suất phản kháng, đóng cắt nhanh bằng thyristor. Sử dụng SVC cho phép nâng cao khả năng tải của đường dây một cách đáng 17 kể mà không cần dùng đến những phương tiện điều khiển đặc biệt và phức tạp trong vận hành. Các chức năng chính của SVC bao gồm: - Điều khiển điện áp tại nút có đặt SVC có thể cố định giá trị điện áp.

- Điều khiển trào lưu công suất phản kháng tại nút được bù. - Giới hạn thời gian và cường độ quá điện áp khi xảy ra sự cố (mất tải, ngắn mạch.) trong hệ thống điện. - Tăng cường tính ổn định của hệ thống điện. - Giảm sự dao động công suất khi xảy ra sự cố trong hệ thống điện như ngắn mạch, mất tải đột ngột.

- Ngoài ra, SVC còn có các chức năng phụ mang lại hiệu quả khá tốt cho quá trình vận hành hệ thống điện như: + Làm giảm nguy cơ sụt áp trong ổn định tĩnh. + Tăng cường khả năng truyền tải của đường dây. + Giảm góc làm việc δ làm tăng cường khả năng vận hành của đường dây. + Giảm tổn thất công suất và điện năng.
