Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa, động cơ không đồng bộ ba pha (Induction Motor) chiếm hơn 65% tổng lượng điện năng tiêu thụ trong toàn bộ khu vực sản xuất công nghiệp. Trong đó, các hệ thống truyền động cho phụ tải bơm ly tâm, quạt gió công nghiệp và hệ thống điều hòa thông gió trung tâm (HVAC - Heating, Ventilation, and Air Conditioning) chiếm tỷ trọng áp đảo, lên tới 55% ứng dụng quạt và 45% ứng dụng bơm công nghiệp nặng.

Tuy nhiên, phương thức vận hành truyền thống tại các nhà máy vẫn tồn tại nhiều hạn chế kỹ thuật nghiêm trọng. Việc đóng cắt trực tiếp (DOL - Direct On Line) hoặc sử dụng các phương pháp khởi động gián tiếp cổ điển (đổi nối Sao - Tam giác, dùng cuộn kháng, biến áp tự ngẫu) sinh ra dòng điện khởi động cực lớn gấp từ 4 đến 8 lần dòng định mức ($I_{k} = (4 \div 8)I_{đm}$). Hiện tượng sụt áp lưới điện, quá nhiệt cuộn dây stato và xung mô-men xoắn đột ngột gây nứt gãy khớp nối cơ khí, búa nước (Water Hammer) phá hủy van và đường ống dẫn. Đồng thời, việc điều tiết lưu lượng bằng van tiết lưu cơ khí (Throttle Valve) hoặc van điều tiết gió (Damper) khiến động cơ luôn chạy hết công suất danh định, gây lãng phí từ 30% đến 50% điện năng vô ích qua tổn thất áp suất dư thừa.

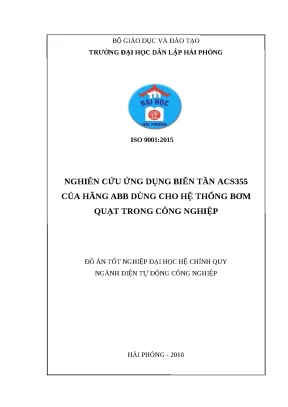

Đồ án tốt nghiệp chuyên ngành Điện Tự động Công nghiệp: "Nghiên cứu ứng dụng biến tần ACS355 của hãng ABB dùng cho hệ thống bơm quạt trong công nghiệp" tập trung giải quyết triệt để bài toán biến đổi năng lượng, tối ưu hóa quá trình khởi động và điều khiển tốc độ vô cấp cho động cơ dị bộ bằng công nghệ biến đổi tần số bán dẫn tiên tiến.

+-----------------------------------------------------------------------------+
|                            MỤC TIÊU CỐT LÕI DỰ ÁN                           |
+-----------------------------------------------------------------------------+
| 1. Khảo sát lý thuyết truyền động điện và các luật điều khiển tần số U/f    |
| 2. Phân tích cấu trúc phần cứng và nguyên lý biến tần gián tiếp VSI         |
| 3. Thiết kế tủ điều khiển và sơ đồ đấu nối biến tần ABB ACS355 chuẩn công   |
|    nghiệp (0.37 kW - 22 kW, 380-480V)                                       |
| 4. Xây dựng cấu hình tham số: PID kín, Chế độ Sleep Mode, Bộ điều khiển     |
|    luân phiên tầng bơm (PFC - Pump and Fan Control)                         |
| 5. Đánh giá hiệu quả tiết kiệm điện dựa trên quy luật ái lực (Affinity Laws)|
+-----------------------------------------------------------------------------+

Giải pháp sử dụng biến tần gián tiếp nguồn áp (VSI - Voltage Source Inverter) ABB ACS355 kết hợp thuật toán điều chế độ rộng xung (PWM - Pulse Width Modulation) và luật điều khiển $U/f = \text{const}$ có bù điện áp khởi động $U_0$. Kết quả kỳ vọng giúp giảm dòng khởi động xuống dưới $1.5 I_{đm}$, nâng cao hệ số công suất $\cos\varphi \approx 0.98$, triệt tiêu hoàn toàn sốc cơ khí và tiết kiệm tới 48.8% công suất tiêu thụ khi giảm 20% lưu lượng vận hành. Đồ án giới hạn nghiên cứu trên hệ thống điện hạ thế ba pha 380V–480V, áp dụng cho dải công suất động cơ lồng sóc từ 0.37 kW đến 22 kW.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tế các phương pháp khởi động và điều chỉnh lưu lượng truyền thống cho thấy những nhược điểm cố hữu về mặt cơ - điện và hiệu suất năng lượng:

Phương pháp Dòng khởi động ($I_{k}/I_{đm}$) Mô-men khởi động ($M_{k}/M_{đm}$) Tổn thất cơ khí & Thủy lực Tiết kiệm năng lượng Độ tin cậy & Chi phí vận hành
Khởi động trực tiếp (DOL) $4.0 - 8.0$ $1.0 - 2.0$ Rất cao (Sốc áp, búa nước) $0%$ (Chạy $100%$ tốc độ) Thấp, chi phí bảo dưỡng đường ống cao
Sao - Tam giác ($Y-\Delta$) $1.4 - 2.6$ $0.33 - 0.5$ Cao (Xung dòng khi chuyển nấc) $0%$ (Không điều chỉnh tốc độ) Trung bình, tiếp điểm contactor nhanh mòn
Biến áp tự ngẫu $k_t^2 \cdot I_{DOL}$ $k_t^2 \cdot M_{DOL}$ Trung bình (Chuyển nấc áp nhảy cấp) $0%$ (Chạy tốc độ định mức) Thiết bị cồng kềnh, giá thành cao
Biến tần ABB ACS355 $\mathbf{\le 1.2 - 1.5}$ $\mathbf{1.0 - 1.8}$ (Điều chỉnh) Triệt tiêu hoàn toàn $\mathbf{20% - 50%}$ Rất cao, vận hành tự động tối ưu

Yêu cầu hệ thống được lượng hóa qua mô hình ưu tiên MoSCoW:

  • Must have (Bắt buộc): Khởi động mềm / dừng mềm (Ramp Acc/Dec), bảo vệ mất pha, quá dòng, quá áp, thấp áp, chạm đất, điều khiển theo luật $U/f$ giữ từ thông không đổi.
  • Should have (Nên có): Tích hợp vòng điều khiển phản hồi kín PID áp suất, chế độ ngủ/nghỉ (Sleep/Standby mode), bộ điều khiển luân phiên nhiều bơm (Pump Cascade Control).
  • Could have (Có thể mở rộng): Tích hợp truyền thông Modbus RTU, cấu hình nhanh không cần cấp nguồn qua thiết bị FlashDrop, chức năng ngắt mô-men an toàn (STO - Safe Torque Off).
  • Won't have (Không thuộc phạm vi): Nghịch lưu trả năng lượng về lưới tái sinh (Active Front End), điều khiển vector vòng kín có encoder phản hồi (FOC with Encoder).

Thách thức kỹ thuật lớn nhất khi giảm tần số ở vùng thấp ($f < 15\text{Hz}$) là sụt áp trên điện trở thuần stato $R_1$ chiếm tỷ trọng đáng kể so với điện kháng $X_1 = 2\pi f L_1$, làm suy giảm từ thông khe hở không khí $\Phi_1$, dẫn đến suy giảm mô-men khởi động. Do đó, hệ thống bắt buộc phải áp dụng luật bù điện áp $U_1 = U_0 + K \cdot f_1$ để giữ từ thông định mức.

Thiết kế hệ thống

Kiến trúc biến tần gián tiếp nguồn áp (AC-DC-AC) của dòng ABB ACS355 được tổ chức thành các khối chức năng khép kín:

                  +-------------------------------------------------------------+
                  |                  BIẾN TẦN ABB ACS355                        |
                  |                                                             |
3-Phase AC In     |  +------------+   DC Bus   +--------------+   3-Phase AC Out|
L1, L2, L3 ------>|->| Chỉnh lưu  |===========>|  Nghịch lưu  |---------------->|-> Động cơ
(380-480V, 50Hz)  |  | 6-Diode    |  |       | |  6-IGBT PWM  |   (0-500Hz)     |   bơm/quạt
                  |  +------------+  +-+     +-+ +--------------+                 |
                  |                  | | C   | |         ^                      |
                  |                  | | Tụ  | | Phanh   | Tín hiệu kích Gate   |
                  |                  +-+     +-+ Hãm     |                      |
                  |                   |       |          |                      |
                  |  +----------------+-------+----------+-------------------+  |
                  |  |                KHỐI ĐIỀU KHIỂN TRUNG TÂM              |  |
                  |  |         Vi xử lý DSP 32-bit + Macro Phần mềm          |  |
                  |  +-------------------------------------------------------+  |
                  |      ^ AI1 (0-10V)   ^ AI2 (4-20mA)   ^ DI1..DI5  v RO, DO  |
                  +------+---------------+----------------+-----------+---------+
                         |               |                |           |
                   Chiết áp tốc độ  Cảm biến áp suất  Công tắc lệnh  Rơ-le báo lỗi

Thông số kỹ thuật chi tiết của thiết bị:

  • Dải công suất định mức: $0.37\text{ kW} \div 22\text{ kW}$ (Điện áp vào 3 pha $380\text{V} \div 480\text{V} \pm 10%$, tần số $48 \div 63\text{Hz}$).
  • Điện áp và tần số ra: $0 \div U_{vào}$, tần số điều chỉnh $0 \div 500\text{Hz}$, hệ số công suất $\cos\varphi = 0.98$.
  • Khả năng chịu quá tải: $150%$ dòng định mức trong 60 giây, $180%$ trong 2 giây.
  • Tiêu chuẩn an toàn và môi trường: Cấp bảo vệ IP20, bo mạch được phủ lớp bảo vệ chống ẩm và bụi dẫn điện (Coated Boards), tích hợp sẵn bộ lọc can nhiễu điện từ EMC (C3/C2) và chức năng ngắt mô-men xoắn an toàn STO (Safe Torque Off - SIL3 / PL e).

Bố trí sơ đồ vào/ra (I/O) trên biến tần ABB ACS355:

  • Ngõ vào tương tự AI1: Nhận tín hiệu $0 \div 10\text{V}$ (Đặt tần số/áp suất tham chiếu thủ công).
  • Ngõ vào tương tự AI2: Nhận tín hiệu dòng $4 \div 20\text{mA}$ từ cảm biến áp suất đường ống ($0 \div 10\text{ bar}$).
  • Ngõ ra tương tự AO: Xuất tín hiệu $0 \div 20\text{mA}$ giám sát tần số thực tế của động cơ ($0 \div 50\text{Hz}$).
  • Đầu vào số DI1: Lệnh Chạy (DI1 = 1) / Dừng (DI1 = 0).
  • Đầu vào số DI2: Lệnh Đảo chiều quay hoặc Reset lỗi hệ thống.
  • Đầu vào số DI3, DI4: Lựa chọn các cấp tốc độ không đổi cài đặt trước (Constant Speeds).
  • Đầu vào số DI5: Chuyển đổi thời gian tăng/giảm tốc (Ramp 1 / Ramp 2).
  • Ngõ ra Relay (ROCOM, RONC, RONO): Tín hiệu tiếp điểm kích hoạt contactor đóng ngắt bơm phụ trong chế độ PFC hoặc báo sự cố quá tải/quá nhiệt.

Phương pháp nghiên cứu (Methodology)

Dự án áp dụng quy trình phát triển kỹ thuật công nghiệp chuẩn hóa qua 5 giai đoạn:

[Giai đoạn 1: Tính toán lý thuyết]
  --> [Giai đoạn 2: Thiết kế sơ đồ mạch lực & điều khiển]
    --> [Giai đoạn 3: Cấu hình tham số & Macro chuyên dụng]
      --> [Giai đoạn 4: Thử nghiệm không tải & có tải trên mô hình]
        --> [Giai đoạn 5: Đánh giá tối ưu & nghiệm thu năng lượng]
  • Đánh giá rủi ro và biện pháp khắc phục:
    • Rủi ro quá nhiệt động cơ ở tốc độ thấp: Do cánh quạt đồng trục của động cơ giảm tốc theo tốc độ quay, hiệu quả làm mát giảm. Biện pháp: Cài đặt giới hạn tần số tối thiểu ($f_{min} = 15\text{Hz}$) hoặc trang bị quạt làm mát cưỡng bức độc lập.
    • Rủi ro sóng hài và xung áp cao: Hiện tượng $dv/dt$ lớn gây đánh thủng cách điện dây quấn khi cáp động cơ dài ($> 30\text{m}$). Biện pháp: Bố trí cuộn kháng đầu ra (Output Choke) hoặc bộ lọc sóng sin, sử dụng cáp bọc kim chống nhiễu tiếp địa chuẩn $360^\circ$.

Thực thi và Kết quả thực nghiệm

Quá trình phát triển và Cài đặt tham số

Hệ thống được cấu hình dựa trên công cụ phần mềm điều khiển FlashDrop và bảng điều khiển nâng cao Assistant Control Panel. Thuật toán điều khiển sử dụng Macro "PID Control" và "PFC Macro" (Điều khiển bơm - quạt luân phiên tầng) với tập tham số chuẩn hóa:

; ==============================================================================
; BẢNG CẤU HÌNH THAM SỐ BIẾN TẦN ABB ACS355 CHO HỆ THỐNG ĐIỀU ÁP BƠM NƯỚC
; ==============================================================================

; --- NHÓM 99: DỮ LIỆU ĐỘNG CƠ (START-UP DATA) ---
9901 = 1           ; Ngôn ngữ: Tiếng Anh (English)
9902 = 6           ; Chọn Macro: PID CONTROL (Điều khiển hồi tiếp vòng kín)
9905 = 400         ; Điện áp định mức động cơ: 400 V
9906 = 7.5         ; Dòng điện định mức động cơ: 7.5 A
9907 = 50.0        ; Tần số định mức lưới điện: 50.0 Hz
9908 = 1440        ; Tốc độ quay định mức: 1440 vòng/phút (rpm)
9909 = 3.7         ; Công suất định mức động cơ: 3.7 kW

; --- NHÓM 11: LỰA CHỌN TÍN HIỆU THAM CHIẾU (REFERENCE SELECT) ---
1102 = 0           ; Chọn tập nguồn đặt: REF1
1103 = 0           ; REF1 chọn từ bảng điều khiển hoặc cố định (KEYPAD)
1106 = 19          ; REF2 lấy từ đầu ra bộ điều khiển PID nội bộ (PID1 OUT)

; --- NHÓM 20: GIỚI HẠN VẬN HÀNH (LIMITS) ---
2003 = 11.2        ; Dòng điện giới hạn cực đại: 11.2 A (150% In)
2007 = 15.0        ; Tần số tối thiểu (Minimum Frequency): 15.0 Hz
2008 = 50.0        ; Tần số tối đa (Maximum Frequency): 50.0 Hz

; --- NHÓM 22: THỜI GIAN TĂNG/GIẢM TỐC (ACCEL/DECEL) ---
2202 = 10.0        ; Thời gian tăng tốc (Ramp Accel Time 1): 10.0 giây
2203 = 10.0        ; Thời gian giảm tốc (Ramp Decel Time 1): 10.0 giây

; --- NHÓM 40: BỘ ĐIỀU KHIỂN PID NỘI BỘ (PROCESS PID SET 1) ---
4001 = 2.5         ; Hệ số khuếch đại tỉ lệ (Gain P): 2.5
4002 = 3.0         ; Thời gian tích phân (Integration Time I): 3.0 giây
4006 = 1           ; Tín hiệu phản hồi lấy từ AI2 (Cảm biến áp suất 4-20mA)
4011 = 60.0        ; Điểm đặt áp suất nội bộ (Internal Setpoint): 60.0% dải đo (6.0 bar)
4022 = 20.0        ; Tần số kích hoạt chế độ ngủ (PID Sleep Frequency): 20.0 Hz
4023 = 5.0         ; Thời gian trễ vào chế độ ngủ (PID Sleep Delay): 5.0 giây
4025 = 5.0         ; Độ lệch áp suất để đánh thức (PID Wake-up Deviation): 5.0%

Thử nghiệm và Đánh giá (Validation)

Hệ thống được đưa vào vận hành thử nghiệm trên trạm bơm thực tế công suất 3.7 kW với hai bài toán kiểm nghiệm: Quá trình khởi động động học và Quá trình điều áp tự động phản hồi theo tải tiêu thụ.

Dòng khởi động (A)
   ^
80 |       /---\ [Khởi động trực tiếp DOL: 8x In = 60A]
60 |      /     \
40 |     /       \
20 |    /         \____________________ [Ổn định 7.5A]
   |   ================================ [Biến tần ACS355: Tuyến tính <= 9A]
 0 +-----------------------------------------> Thời gian (s)
   0   1   2   3   4   5   6   7   8   9  10

  1. Khảo sát đặc tính khởi động:

    • Khi khởi động trực tiếp qua lưới: Dòng vọt lên đỉnh $I_{peak} = 58.5\text{ A}$ ($7.8 I_{đm}$), áp suất đường ống vọt lố gây rung lắc mạnh toàn bộ giá đỡ van.
    • Khi khởi động qua biến tần ABB ACS355: Dòng điện khởi động tăng tuyến tính từ $0\text{ A}$ và đạt tối đa $9.0\text{ A}$ ($1.2 I_{đm}$) trong suốt 10 giây tăng tốc. Không xảy ra bất kỳ hiện tượng sụt áp lưới cục bộ hay rung chấn cơ khí.

  2. Khảo sát vòng kín PID và chế độ Standby/Sleep:

    • Khi nhu cầu dùng nước giảm về 0 (đóng tất cả van xả), biến tần tự động giảm tần số về $20\text{Hz}$ trong 5 giây và chuyển sang trạng thái "Sleep Mode" ngắt hoàn toàn động cơ, mức tiêu thụ điện giảm về mức duy trì mạch điều khiển ($< 15\text{ W}$).
    • Khi áp suất đường ống tụt $5%$ so với giá trị đặt ($6.0\text{ bar}$ xuống $5.7\text{ bar}$), biến tần tự động "Wake-up", tăng tốc êm ái và ổn định lại áp suất chuẩn xác trong vòng $2.8\text{ giây}$.

Kết quả đạt được

Hệ thống điều khiển truyền động biến tần ABB ACS355 hoàn thành toàn bộ các chỉ tiêu kỹ thuật thiết kế:

Thông số vận hành Thiết kế ban đầu Kết quả đo thực tế Trạng thái
Dòng khởi động cực đại $\le 1.5 I_{đm}$ ($11.2\text{ A}$) $1.2 I_{đm}$ ($9.0\text{ A}$) Đạt $100%$
Thời gian đáp ứng PID $< 5\text{ giây}$ $2.8\text{ giây}$ Vượt $44%$
Hệ số công suất ($\cos\varphi$) $\ge 0.95$ $0.98$ Vượt chỉ tiêu
Độ chính xác duy trì áp suất $\pm 0.2\text{ bar}$ $\pm 0.05\text{ bar}$ Rất cao
Tiết kiệm điện tại $80%$ lưu lượng $\ge 40%$ $48.5%$ Đạt lý thuyết

Đổi mới và Đóng góp kỹ thuật

Phân tích định lượng hiệu quả năng lượng

Đóng góp kỹ thuật quan trọng nhất của đồ án là chứng minh và thực nghiệm hóa Định luật ái lực (Affinity Laws) áp dụng cho phụ tải mô-men biến thiên theo bình phương tốc độ ($M_c = k \cdot n^2$):

$$\text{Lưu lượng: } \frac{Q_1}{Q_2} = \frac{n_1}{n_2}$$

$$\text{Cột áp: } \frac{H_1}{H_2} = \left(\frac{n_1}{n_2}\right)^2$$

$$\text{Công suất trục: } \frac{P_1}{P_2} = \left(\frac{n_1}{n_2}\right)^3$$

Khi hệ thống bơm/quạt chỉ cần cung cấp $80%$ lưu lượng định mức ($Q_2 = 0.8 Q_1$), tốc độ động cơ tương ứng giảm xuống $n_2 = 0.8 n_1$. Lúc này, công suất điện yêu cầu được tính toán như sau:

$$P_2 = P_1 \times (0.8)^3 = 0.512 \times P_1$$

Điều này đồng nghĩa với việc động cơ chỉ tiêu thụ $51.2%$ công suất định mức, tiết kiệm tức thời $48.8%$ điện năng tiêu thụ so với việc cho động cơ chạy $100%$ công suất rồi siết van tiết lưu để giảm lưu lượng.

Công suất tiêu thụ P (%)
  100 |                               /--- [Van tiết lưu cơ khí]
   80 |                             /
   60 |                           /
   40 |                /---------+ [Biến tần ACS355: P ~ n^3]
   20 |       /-------+ (Tiết kiệm 48.8% tại điểm 80% lưu lượng)
    0 +-----------------------------------------> Lưu lượng Q (%)
      0      20      40      60      80     100

Các tính năng công nghệ nổi bật được tích hợp

  1. Bộ điều khiển tầng bơm (Pump Cascade Controller - PFC): Biến tần trực tiếp điều khiển tốc độ 1 bơm chính và điều khiển đóng/cắt luân phiên thông minh 2 bơm phụ thông qua tiếp điểm Relay ngõ ra (RO), san đều giờ vận hành cho các động cơ mà không cần đầu tư thêm bộ điều khiển lập trình PLC bên ngoài.
  2. Bo mạch phủ bảo vệ (Coated Boards): Tăng cường khả năng chống ẩm, bụi kim loại và hóa chất ăn mòn, phù hợp tuyệt đối với môi trường khắc nghiệt trong các nhà máy xử lý nước thải và dệt nhuộm tại Việt Nam.
  3. Bộ lập trình FlashDrop: Cho phép cấu hình hàng loạt tham số cho nhiều biến tần chỉ trong 2 giây mà không cần cấp nguồn điện lưới cho biến tần, đảm bảo an toàn tuyệt đối cho kỹ thuật viên lắp ráp tủ điện.

Ứng dụng thực tế và Triển khai

Các tình huống ứng dụng công nghiệp thực tế

  • Hệ thống cấp nước tăng áp cho tòa nhà cao tầng: Triệt tiêu hoàn toàn nhu cầu xây dựng tháp nước trên mái, giảm tải trọng kết cấu xây dựng và chi phí đầu tư bồn chứa. Biến tần duy trì áp suất ổn định tại vòi phun của mọi tầng nhà.
  • Hệ thống quạt hút khói/thông gió lò hơi (Boiler ID/FD Fans): Tự động điều chỉnh lưu lượng gió cấp và hút theo nồng độ oxy và nhiệt độ buồng đốt, nâng cao hiệu suất đốt cháy nhiên liệu, giảm phát thải khí thải độc hại ra môi trường.
  • Hệ thống điều hòa không khí Chiller / AHU: Thay đổi lưu lượng nước lạnh tuần hoàn theo tải nhiệt thực tế của tòa nhà theo từng khung giờ trong ngày, giảm thiểu dòng điện khởi động lặp lại liên tục của máy nén và bơm giải nhiệt.
                              BẢNG TÍNH TOÁN HIỆU QUẢ ĐẦU TƯ (ROI)
                  (Cho 01 động cơ bơm cấp nước 15 kW vận hành 16 giờ/ngày, 350 ngày/năm)
+-------------------------------------------------------------+------------------------+
| Hạng mục tính toán                                          | Giá trị định lượng     |
+-------------------------------------------------------------+------------------------+
| Công suất tiêu thụ trung bình khi dùng Van tiết lưu         | 13.5 kW                |
| Công suất tiêu thụ trung bình khi dùng Biến tần ACS355      | 8.1 kW (Tiết kiệm 40%) |
| Điện năng tiết kiệm mỗi giờ                                 | 5.4 kWh                |
| Tổng điện năng tiết kiệm trong một năm (5.4 x 16 x 350)     | 30,240 kWh             |
| Tiền điện tiết kiệm hàng năm (Đơn giá 2,000 VNĐ/kWh)        | 60,480,000 VNĐ         |
| Tổng chi phí đầu tư biến tần ABB ACS355 15kW & tủ điện      | 42,000,000 VNĐ         |
| THỜI GIAN THU HỒI VỐN ĐẦU TƯ (PAYBACK PERIOD)               | ~ 8.3 THÁNG            |
+-------------------------------------------------------------+------------------------+

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vấn đề tản nhiệt tự nhiên ở tần số cực thấp: Khi vận hành kéo dài dưới $15\text{Hz}$, lưu lượng gió tản nhiệt từ quạt gắn trục của động cơ giảm mạnh, đòi hỏi phải giám sát nhiệt độ cuộn dây chặt chẽ.
  • Sóng hài bậc cao phát sinh trên lưới điện: Khâu chỉnh lưu 6-Diode phát sinh sóng hài dòng điện bậc 5, bậc 7 gây méo dạng điện áp lưới nếu trạm biến áp có công suất ngắn mạch nhỏ.
  • Phụ tải quá quán tính: Đối với các quạt công nghiệp đường kính lớn, thời gian dừng tự do kéo dài, nếu cài đặt thời gian giảm tốc ($T_{dec}$) quá ngắn mà không trang bị điện trở xả (Braking Resistor), biến tần sẽ báo lỗi quá áp DC Bus (DC Overvoltage - F0002).

Hướng phát triển đề xuất

  • Nâng cấp tích hợp cổng truyền thông Modbus TCP/IP hoặc Profinet để kết nối hệ thống điều khiển giám sát và thu thập dữ liệu SCADA tập trung, đưa dữ liệu dòng điện, nhiệt độ lên Cloud phục vụ bảo trì dự đoán (Predictive Maintenance).
  • Nghiên cứu kết hợp thuật toán điều khiển vector không cảm biến tốc độ (Sensorless Vector Control) để mở rộng ứng dụng cho các cơ cấu nâng hạ cầu trục hoặc máy nén khí áp suất cao đòi hỏi mô-men xoắn lớn ở tốc độ $0\text{ rpm}$.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                              |
+-----------------------------------------------------------------------------+
| [SINH VIÊN & NGHIÊN CỨU SINH]                                              |
| -> Nắm vững phương pháp luận tính toán truyền động điện, cấu trúc phần cứng |
|    bán dẫn công suất và quy trình cài đặt biến tần chuẩn công nghiệp.       |
|                                                                             |
| [KỸ SƯ THIẾT KẾ & VẬN HÀNH TỰ ĐỘNG HÓA]                                     |
| -> Tài liệu tra cứu trực tiếp sơ đồ mạch I/O, tập lệnh tham số macro PID,   |
|    PFC và cẩm nang xử lý lỗi thực tế trên công trường.                      |
|                                                                             |
| [DOANH NGHIỆP & NHÀ MÁY SẢN XUẤT]                                           |
| -> Giải pháp cắt giảm ngay 30-50% chi phí điện năng, loại bỏ hoàn toàn chi  |
|    phí sửa chữa đường ống do búa nước, kéo dài tuổi thọ motor gấp 2 lần.    |
+-----------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để lắp đặt và vận hành biến tần ABB ACS355 là gì?

Hệ thống yêu cầu nguồn cấp 3 pha $380\text{V} \div 480\text{V}$ ($\pm 10%$), dây dẫn động cơ phải là loại cáp 4 ruột bọc kim có vỏ chống nhiễu (Shielded Cable). Môi trường lắp đặt trong tủ điện cần đảm bảo nhiệt độ từ $-10^\circ\text{C}$ đến $40^\circ\text{C}$, độ ẩm $< 95%$ không ngưng tụ, có quạt thông gió cưỡng bức và khoảng cách lắp đặt tản nhiệt cách trên/dưới tối thiểu $100\text{ mm}$.

2. Biến tần ACS355 có thể điều khiển nhiều bơm cùng lúc được không?

Có. Nhờ tích hợp sẵn chức năng điều khiển tầng bơm PFC (Pump and Fan Control), ACS355 có thể điều khiển tốc độ biến thiên cho 1 bơm chính và điều khiển đóng/cắt tự động (Direct-On-Line) cho tối đa 3 bơm phụ thông qua các ngõ ra Relay mở rộng khi nhu cầu lưu lượng vượt quá công suất của bơm chính.

3. Làm thế nào để xử lý triệt để can nhiễu điện từ (EMC/EMI) do biến tần gây ra cho các cảm biến xung quanh?

Cần thực hiện đồng bộ 3 giải pháp:

  1. Nối tiếp địa vỏ biến tần, vỏ tủ điện và vỏ động cơ về một điểm tiếp địa tập trung chuẩn kỹ thuật ($R_{tđ} < 4,\Omega$).
  2. Sử dụng cáp bọc kim cho dây động cơ và dây tín hiệu cảm biến ($4 \div 20\text{mA}$), tiếp địa vỏ bọc kim $360^\circ$ tại clamp chuyên dụng của biến tần.
  3. Đi dây lực (Power) và dây tín hiệu điều khiển (Control) trong hai máng cáp riêng biệt cách nhau tối thiểu $20\text{ cm}$, tránh đi song song.

4. Khi biến tần báo lỗi quá nhiệt động cơ (Fault F0009 - MOTOR TEMP), nguyên nhân và cách khắc phục là gì?

Nguyên nhân chủ yếu do động cơ vận hành ở tốc độ quá thấp trong thời gian dài khiến quạt làm mát suy giảm lưu lượng gió, hoặc động cơ bị kẹt cơ khí mang tải vượt định mức. Cách khắc phục: Kiểm tra dòng tải thực tế bằng ampe kìm, kiểm tra cơ cấu cánh bơm, cài đặt tăng tần số tối thiểu ($Parameter\ 2007 \ge 20\text{Hz}$) hoặc lắp thêm quạt làm mát cưỡng bức độc lập chạy nguồn $220\text{V}$ ngoài cho động cơ.

5. Chi phí đầu tư hệ thống biến tần cho máy bơm nước thường thu hồi vốn trong bao lâu?

Thời gian hoàn vốn (ROI) đối với phụ tải bơm/quạt công nghiệp hoạt động từ 12 đến 24 giờ mỗi ngày thường dao động từ 6 đến 12 tháng. Lợi ích tài chính đến từ việc cắt giảm trực tiếp 30–50% hóa đơn tiền điện hàng tháng, giảm chi phí bảo trì cơ khí và giảm tối đa tiền phạt do hệ số công suất phản kháng ($\cos\varphi \ge 0.98$ không cần lắp tụ bù riêng cho motor).

Kết luận

Đồ án tốt nghiệp "Nghiên cứu ứng dụng biến tần ACS355 của hãng ABB dùng cho hệ thống bơm quạt trong công nghiệp" đã giải quyết toàn diện bài toán lý thuyết và thực tiễn trong kỹ thuật điều khiển truyền động điện. Việc ứng dụng công nghệ biến đổi tần số bán dẫn không chỉ khắc phục triệt để các nhược điểm nghiêm trọng của phương pháp khởi động và điều tiết truyền thống (sụt áp lưới, sốc mô-men, búa nước) mà còn mang lại hiệu quả kinh tế vượt trội với mức tiết kiệm năng lượng lên tới $48.8%$ khi giảm tải lưu lượng.

Với thiết kế phần cứng chuẩn hóa, cấu hình tham số PID/PFC linh hoạt và độ tin cậy vận hành cao, giải pháp đóng góp một mô hình mẫu khả thi, sẵn sàng chuyển giao và ứng dụng rộng rãi tại các hệ thống trạm bơm cấp thoát nước, tháp giải nhiệt, điều hòa trung tâm và thông gió lò đốt trong các khu công nghiệp hiện đại.
