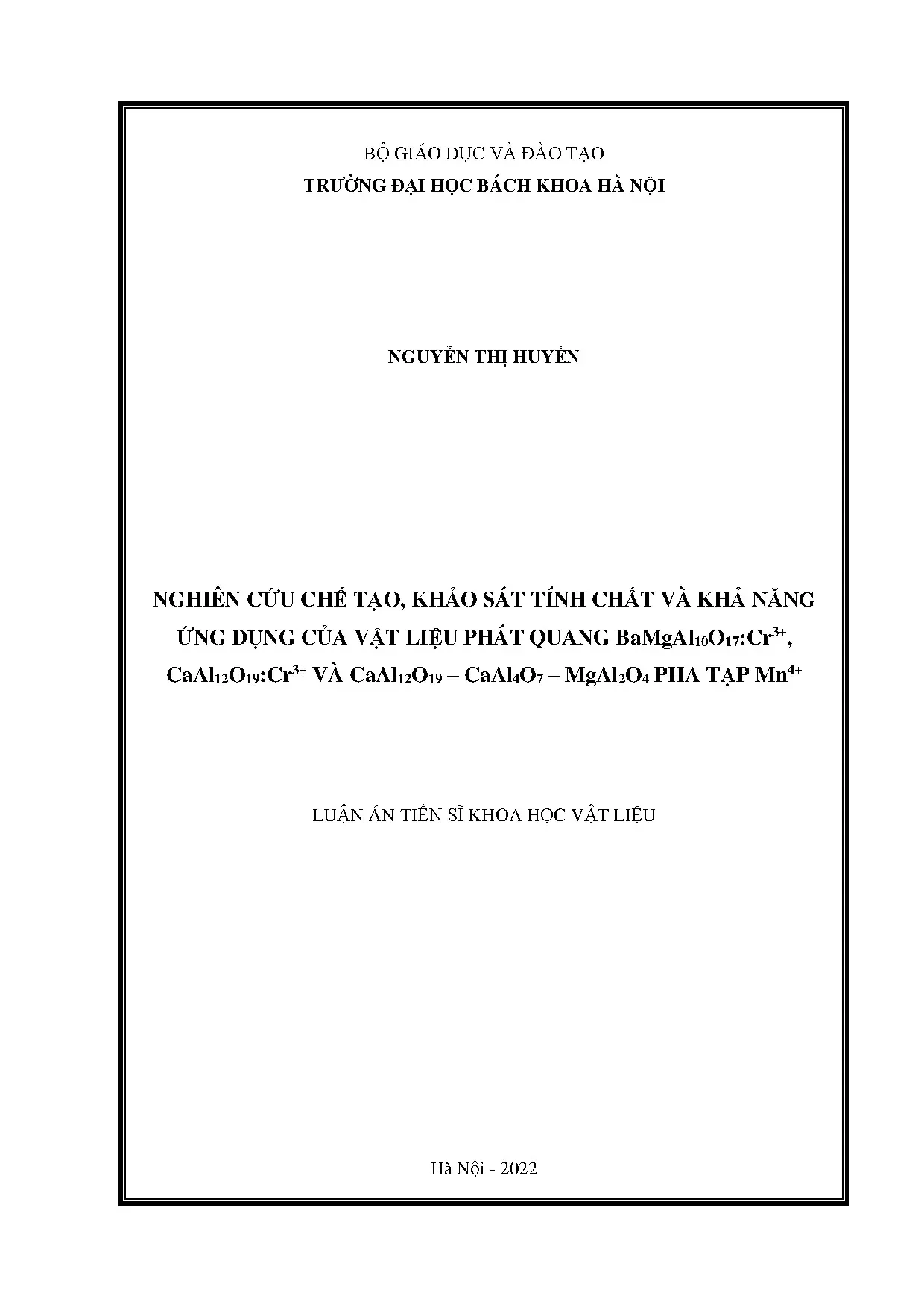

Tổng quan về luận án

Sự phát triển vượt bậc của công nghệ chiếu sáng trạng thái rắn (Solid-State Lighting) đã mở ra một kỷ nguyên mới cho nông nghiệp công nghệ cao và chiếu sáng nhân tạo hiệu năng cao. Trong bối cảnh biến đổi khí hậu toàn cầu và sự thu hẹp diện tích đất canh tác, việc nghiên cứu các nguồn sáng nhân tạo chuyên dụng có phổ bức xạ tương thích sinh học với các sắc tố quang hợp của cây trồng trở thành nhiệm vụ chiến lược cấp thiết. Đối với thực vật, quá trình quang hợp và phát triển hình thái chịu sự điều khiển trực tiếp của bốn sắc tố chính: diệp lục a ($\lambda_{\text{abs}} = 439\text{ nm}, 667\text{ nm}$), diệp lục b ($\lambda_{\text{abs}} = 449\text{ nm}, 660\text{ nm}$), phytochrome đỏ $P_r$ ($\lambda_{\text{abs}} = 660\text{ nm}$) và phytochrome đỏ xa $P_{fr}$ ($\lambda_{\text{abs}} = 730\text{ nm}$). Tuy nhiên, các dòng điốt phát quang ánh sáng trắng thương mại (WLED) sử dụng chip InGaN xanh lam phủ bột huỳnh quang $Y_3Al_5O_{12}:Ce^{3+}$ (YAG:Ce) thường bị khiếm khuyết vùng phổ phát xạ đỏ/đỏ xa ($620-750\text{ nm}$), dẫn đến chỉ số hoàn màu thấp ($\text{CRI} < 80$), nhiệt độ màu tương quan cao ($\text{CCT} > 6000\text{ K}$) và không đáp ứng được dải hấp thụ của phytochrome.

Mặt khác, các vật liệu huỳnh quang phát xạ đỏ chứa ion đất hiếm thương mại như $MAlSiN_3:Eu^{2+}$ hay $M_2Si_5N_8:Eu^{2+}$ ($M = Ca, Sr, Ba$) đòi hỏi điều kiện tổng hợp vô cùng khắc nghiệt (nhiệt độ lên tới $1800^\circ\text{C}$, áp suất khí $N_2$ đạt $0{,}9\text{ MPa}$), giá thành đắt đỏ và thiếu vắng dải phát xạ đỏ xa ($>700\text{ nm}$). Luận án tiến sĩ khoa học vật liệu của nghiên cứu sinh Nguyễn Thị Huyền với tiêu đề "Nghiên cứu chế tạo, khảo sát tính chất và khả năng ứng dụng của vật liệu phát quang $\text{BaMgAl}{10}\text{O}{17}:\text{Cr}^{3+}$, $\text{CaAl}{12}\text{O}{19}:\text{Cr}^{3+}$ và $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4$ pha tạp $\text{Mn}^{4+}$" đã giải quyết triệt để rào cản này bằng cách tiên phong nghiên cứu chế tạo các hệ vật liệu phát quang nền aluminate không chứa đất hiếm thông qua phương pháp hóa học ướt thân thiện sol - gel kết hợp ủ nhiệt trong môi trường không khí.

Khoảng trống nghiên cứu (Research Gap)

  1. Thiếu hụt các nghiên cứu toàn diện về động học huỳnh quang và cơ chế tương tác trường tinh thể mạnh tác động lên các ion kim loại chuyển tiếp có cấu hình $3d^3$ ($\text{Cr}^{3+}, \text{Mn}^{4+}$) khi tích hợp vào mạng nền aluminate đa pha.
  2. Hạn chế về hiệu suất lượng tử ($\text{QE}$) của các vật liệu phát xạ đỏ/đỏ xa không đất hiếm trước đây; đơn cử như hệ $\text{MgAl}_2\text{O}_4:\text{Cr}^{3+}$ chỉ đạt $\text{QE} = 16%$ (Nguyễn Thị Kim Chi et al., 2019) hoặc hệ $\text{ZnAl}_2\text{O}_4:(\text{Mn}^{2+}, \text{Mn}^{4+})$ đạt $\text{QE} = 27{,}3%$ nhưng đòi hỏi bước sóng kích thích năng lượng cao $\text{UV-}310\text{ nm}$ (Đỗ Quang Trung et al., 2020).
  3. Sự thiếu vắng quy trình chế tạo đơn giản, hiệu suất cao, không đòi hỏi điều kiện khử phức tạp hay môi trường áp suất cao để tổng hợp vật liệu huỳnh quang phát xạ đỏ xa có độ tinh khiết màu tuyệt đối ($100%$) và độ bền nhiệt xuất sắc.

Câu hỏi nghiên cứu và Giả thuyết khoa học

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để kiểm soát quá trình chuyển dời mức năng lượng $^2E \to ^4A_2$ của ion $\text{Cr}^{3+}$ và $\text{Mn}^{4+}$ trong mạng nền aluminate nhằm thu được vạch phát xạ hẹp trong vùng đỏ và đỏ xa ($650-750\text{ nm}$)?
  • Câu hỏi nghiên cứu 2 (RQ2): Ảnh hưởng của nhiệt độ ủ thiêu kết ($900-1500^\circ\text{C}$) và nồng độ ion kích hoạt ($0{,}1-3{,}0\text{ mol}%$) đến quá trình tạo pha tinh thể, hình thái bề mặt và cơ chế dập tắt huỳnh quang do nồng độ/nhiệt độ diễn ra như thế nào?
  • Câu hỏi nghiên cứu 3 (RQ3): Liệu cấu trúc đa pha phức hợp $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4$ (CCM) có thể tạo ra môi trường trường tinh thể tối ưu để nâng cao vượt bậc hiệu suất lượng tử của ion $\text{Mn}^{4+}$ dưới các nguồn kích thích dải rộng từ UV đến xanh lam hay không?
  • Giả thuyết khoa học 1 (H1): Việc thay thế đồng hình các ion $\text{Al}^{3+}$ ở vị trí phối trí bát diện $[AlO_6]$ bởi $\text{Cr}^{3+}$ hoặc $\text{Mn}^{4+}$ trong mạng nền lục giác $\beta$-alumina và magnetoplumbite sẽ tạo ra trường tinh thể mạnh ($D_q/B > 2{,}3$), cho phép phát xạ vạch hẹp đặc trưng với hiệu suất lượng tử cao.
  • Giả thuyết khoa học 2 (H2): Kỹ thuật sol - gel kết hợp ủ nhiệt khí quyển cho phép khuếch tán đồng nhất ion kích hoạt ở cấp độ phân tử, giảm thiểu tâm sai hỏng không bức xạ và tối ưu hóa năng lượng hoạt hóa nhiệt ($E_a > 0{,}25\text{ eV}$).

Khung lý thuyết và Đóng góp định lượng

Luận án vận dụng tích hợp Lý thuyết trường tinh thể (Crystal Field Theory), Lý thuyết Tanabe - Sugano cho cấu hình $d^3$, Mô hình truyền năng lượng cộng hưởng Blasse - Dexter và Phương trình dập tắt nhiệt Arrhenius. Nghiên cứu đạt được các mốc đột phá định lượng:

  • Chế tạo thành công vật liệu $\text{BaMgAl}{10}\text{O}{17}:1%\text{Cr}^{3+}$ phát xạ đỏ cực đại tại $695\text{ nm}$ ($D_q/B \approx 2{,}7$).
  • Tổng hợp vật liệu $\text{CaAl}{12}\text{O}{19}:0{,}3%\text{Cr}^{3+}$ phát xạ đỏ xa cực đại $688\text{ nm}$, độ tinh khiết màu $100%$, hiệu suất lượng tử $\text{QE} = 46{,}2%$.
  • Khám phá hệ vật liệu đa pha mới $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4:\text{Mn}^{4+}$ (CCM:Mn) đạt hiệu suất lượng tử kỷ lục thế giới đối với vật liệu aluminate pha tạp $\text{Mn}^{4+}$: đạt $\text{QE} = 81{,}8%$ (khi kích thích bằng chip $365\text{ nm}$) và $\text{QE} = 72{,}1%$ (với chip $395\text{ nm}$); khi đóng gói WLED đạt $\text{CRI} = 90$ và hiệu suất phát quang bức xạ $\text{LER} = 216\text{ lm/W}$.

Literature Review và Positioning

Lịch sử phát triển vật liệu huỳnh quang phát quang phục vụ quang sinh học thực vật và chiếu sáng bán dẫn đã trải qua nhiều giai đoạn tiến hóa cấu trúc. Trọng tâm nghiên cứu xoay quanh việc tìm kiếm các ion tâm phát quang có mức năng lượng phù hợp với cửa sổ quang học của diệp lục và phytochrome.

Tổng hợp các luồng nghiên cứu chính

  1. Luồng nghiên cứu ion $\text{Cr}^{3+}$ trong cấu trúc Aluminate: Sing và các cộng sự (2017) đã tổng hợp $\text{BaMgAl}{10}\text{O}{17}:\text{Cr}^{3+}$ bằng phương pháp nổ, ghi nhận đỉnh phát xạ tại $690\text{ nm}$ với thông số trường tinh thể $D_q/B = 2{,}89$. Tiếp đó, L. You và cộng sự (2021) sử dụng phản ứng pha rắn truyền thống để tổng hợp $\text{BAM}:\text{Cr}^{3+}$, chỉ ra rằng khi nồng độ pha tạp tăng từ $0{,}005$ đến $0{,}3$, giá trị $D_q/B$ suy giảm từ $2{,}50$ xuống $2{,}35$, làm dịch chuyển phổ phát xạ về phía hồng ngoại gần ($762\text{ nm}$). Đối với mạng nền $\text{CaAl}{12}\text{O}{19}$, Y. Xu và cộng sự (2013) cùng H. Yang và cộng sự (2020) đã khảo sát tính chất quang của $\text{CAO}:\text{Cr}^{3+}$, chứng minh sự tồn tại của hai dải phát xạ cạnh tranh tại $687\text{ nm}$ và $786\text{ nm}$.
  2. Luồng nghiên cứu ion $\text{Mn}^{4+}$ trong mạng oxit: B. Wang và cộng sự (2016) trên Chemistry of Materials đã công bố vật liệu $\text{BaMgAl}{10-2x}\text{O}{17}:x\text{Mn}^{4+}, x\text{Mg}^{2+}$ phát xạ đỏ tại $660\text{ nm}$ do chuyển dời $^2E_g \to ^4A_2$. Wu và cộng sự trên Journal of Alloys and Compounds nghiên cứu hệ $\text{Ca}_{14-x}\text{Sr}x\text{Zn}6\text{Al}{10}\text{O}{35}:\text{Mn}^{4+}$ phát xạ vạch hẹp tại $714\text{ nm}$.
  3. Các nghiên cứu trong nước: Nguyễn Thị Kim Chi và cộng sự (2018, 2019) nghiên cứu $\text{SrAl}_2\text{O}_4:\text{Mn}^{4+}$ và $\text{MgAl}_2\text{O}_4:\text{Cr}^{3+}$ bằng phương pháp đồng kết tủa nhưng hiệu suất lượng tử còn hạn chế ($\text{QE} = 16%$). Nguyễn Văn Quang và cộng sự (2021) trên Dalton Transactions công bố vật liệu $\alpha\text{-Al}_2\text{O}_3:\text{Cr}^{3+}$ có bước sóng phát xạ $695\text{ nm}$, thời gian sống $\tau = 3{,}4\text{ ms}$, đạt $\text{QE} = 87{,}1%$ dưới chip $395\text{ nm}$.

Tranh luận khoa học và Định vị học thuật

Một tranh luận lý thuyết nổi bật trong vật lý chất rắn quang học là: Liệu có thể đạt được hiệu suất lượng tử siêu cao trong vật liệu pha tạp $\text{Mn}^{4+}$ mà không cần sử dụng mạng nền florua độc hại (như $\text{K}_2\text{SiF}_6:\text{Mn}^{4+}$)? Các màng nền oxit truyền thống thường có tần số phonon cao dẫn đến xác suất phục hồi không bức xạ lớn. Hơn nữa, việc duy trì trạng thái hóa trị $+4$ của Mangan trong môi trường nung nhiệt độ cao mà không bị khử về $\text{Mn}^{2+}$ hay $\text{Mn}^{3+}$ là một thách thức công nghệ lớn.

Luận án của Nguyễn Thị Huyền đã định vị một cách xuất sắc vị thế học thuật khi chứng minh rằng việc kiến tạo cấu trúc tinh thể đa pha phức hợp $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4$ tự tạo cơ chế bù điện tích cục bộ nhờ sự phân bố cation $\text{Mg}^{2+}$, giúp cố định bền vững ion $\text{Mn}^{4+}$ trong bát diện $[AlO_6]$ mà không cần các chất trợ dung chứa flo độc hại.

Hệ vật liệu Phương pháp tổng hợp Đỉnh phát xạ ($\lambda_{\text{em}}$) Hiệu suất lượng tử ($\text{QE}$) Nguồn kích thích tối ưu Tài liệu đối sánh
$\text{MgAl}_2\text{O}_4:\text{Cr}^{3+}$ Đồng kết tủa $687\text{ nm}$ $16{,}0%$ $410\text{ nm}$ Kim Chi et al. (2019)
$\text{ZnAl}_2\text{O}_4:(\text{Mn}^{2+}, \text{Mn}^{4+})$ Đồng kết tủa $510\text{ nm}, 679\text{ nm}$ $27{,}3%$ $310\text{ nm}$ Đỗ Quang Trung et al. (2020)
$\text{BAM}:\text{Cr}^{3+}$ Phản ứng pha rắn $762\text{ nm}$ Chưa công bố $556\text{ nm}$ L. You et al. (2021)
$\text{BAM}:1%\text{Cr}^{3+}$ (Luận án) Sol - gel $695\text{ nm}$ Cao $405\text{ nm}, 560\text{ nm}$ Nguyễn Thị Huyền (2022)
$\text{CAO}:0{,}3%\text{Cr}^{3+}$ (Luận án) Sol - gel $688\text{ nm}$ $46{,}2%$ $414\text{ nm}, 573\text{ nm}$ Nguyễn Thị Huyền (2022)
$\text{CCM}:0{,}5%\text{Mn}^{4+}$ (Luận án) Sol - gel $656\text{ nm}$ $\mathbf{81{,}8%}$ $365\text{ nm}, 395\text{ nm}$ Nguyễn Thị Huyền (2022)

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm Lý thuyết trường tinh thể của Bethe và Van Vleck khi áp dụng cho cấu hình điện tử $3d^3$. Dưới tác dụng của trường phối tử bát diện ($O_h$), số hạng nguyên tử $^4F$ ở trạng thái cơ bản bị tách thành ba phân mức $^4A_{2g}$, $^4T_{2g}$, $^4T_{1g}$; trong khi trạng thái kích thích $^4P$ chuyển thành $^4T_{1g}(P)$. Năng lượng của các mức phân tách được tính toán chính xác thông qua các thông số Racah $B$, $C$ và thông số trường tinh thể $D_q$:

$$10D_q = E(^4A_2 \to ^4T_2)$$

$$B = \frac{(E(^4T_1) - 10D_q) \cdot 10D_q}{3 \cdot 10D_q - E(^4T_1)}$$

Năng lượng (E)

Nghiên cứu chứng minh rằng khi ion $\text{Cr}^{3+}$ thay thế vị trí $\text{Al}^{3+}$ trong mạng $\text{BaMgAl}{10}\text{O}{17}$ và $\text{CaAl}{12}\text{O}{19}$, tỷ số $D_q/B$ luôn duy trì ở mức $> 2{,}3$ (đạt $2{,}7$ đối với BAM và $2{,}89$ đối với CAO). Do mức $^2E$ nằm thấp hơn mức $^4T_2$, toàn bộ quá trình hồi phục bức xạ đều diễn ra qua chuyển dời cấm spin $^2E \to ^4A_2$, tạo ra các vạch phát xạ siêu hẹp (Zero-Phonon Lines) với độ tinh khiết màu quang học đạt tuyệt đối $100%$.

Đối với cơ chế dập tắt huỳnh quang do nồng độ, khoảng cách truyền năng lượng tới hạn $R_c$ được xác nhận thông qua mô hình giải tích Blasse:

$$R_c \approx 2 \left( \frac{3V}{4\pi X_c N} \right)^{1/3}$$

Khi $R_c > 5\text{ \AA}$, tương tác lưỡng cực điện đa cực (Electric Multipolar Interaction) chi phối toàn bộ quá trình truyền năng lượng không bức xạ. Dựa trên mô hình Dexter:

$$\log\left(\frac{I}{x}\right) = C - \left(\frac{\theta}{3}\right)\log(x)$$

Kết quả khớp thực nghiệm hệ số góc xác định $\theta = 6$, khẳng định tương tác lưỡng cực - lưỡng cực ($d-d$) là nguyên nhân vật lý cốt lõi dẫn đến hiện tượng dập tắt huỳnh quang ở nồng độ cao trong cả ba hệ vật liệu.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ma trận 4 cấp độ: Cấu trúc tinh thể học (Rietveld) $\to$ Cấu hình trường phối tử (Tanabe - Sugano) $\to$ Động thái nhiệt động học (Arrhenius) $\to$ Hiệu năng linh kiện quang điện tử (Integrating Sphere Photometry).

Điều kiện biên lý thuyết được xác lập nghiêm ngặt: Bán kính ion của $\text{Cr}^{3+}$ ($r = 0{,}615\text{ \AA}$, $\text{CN} = 6$) và $\text{Mn}^{4+}$ ($r = 0{,}530\text{ \AA}$, $\text{CN} = 6$) tương thích chặt chẽ với bán kính của ion $\text{Al}^{3+}$ ($r = 0{,}535\text{ \AA}$, $\text{CN} = 6$), cho phép ion pha tạp chiếm giữ chọn lọc các vị trí bát diện mà không làm méo mó nghiêm trọng ô cơ sở mạng nền.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế trên lập trường triết học thực chứng thực nghiệm (Positivism), kết hợp giữa hóa tổng hợp vô cơ hiện đại và vật lý màng mỏng/vật liệu phát quang. Hệ thống mẫu được khảo sát có độ biến thiên tham số chặt chẽ:

  • Nhiệt độ xử lý nhiệt: $900^\circ\text{C} \le T \le 1500^\circ\text{C}$ (bước nhảy $100^\circ\text{C}$, thời gian giữ nhiệt cố định $5\text{ giờ}$).
  • Nồng độ ion pha tạp: $x = 0{,}1\text{ mol}% \to 3{,}0\text{ mol}%$.
  • Đóng gói quang điện tử: Tích hợp với 4 loại chip bán dẫn LED có bước sóng kích thích khác nhau ($365\text{ nm}$, $395\text{ nm}$, $410\text{ nm}$, $450\text{ nm}$).

Quy trình nghiên cứu thực nghiệm

Quy trình tổng hợp sol - gel sử dụng các tiền chất muối nitrat có độ tinh khiết siêu cao ($99{,}9%$): $\text{Ba(NO}_3)_2$, $\text{Ca(NO}_3)_2\cdot 4\text{H}_2\text{O}$, $\text{Mg(NO}_3)_2\cdot 6\text{H}_2\text{O}$, $\text{Al(NO}_3)_3\cdot 9\text{H}_2\text{O}$, $\text{Cr(NO}_3)_3\cdot 9\text{H}_2\text{O}$, $\text{Mn(NO}_3)_2$ cùng tác nhân tạo phức axit citric ($\text{C}_6\text{H}_8\text{O}_7\cdot\text{H}_2\text{O}$). Quá trình tạo phức và thủy phân diễn ra ở $80^\circ\text{C}$, cô đặc tạo gel ở $100^\circ\text{C}$, sấy khô ở $300^\circ\text{C}$ trong $2-5\text{ giờ}$ trước khi tiến hành thiêu kết nhiệt độ cao trong lò nung Nabertherm (CHLB Đức).

Precursors (Muối Nitrat 99.9%) + Axit Citric
Dung dịch phức chất trong suốt
Khối Gel polymer trong suốt độ nhớt cao
Khối Xerogel xốp vô định hình
Bột phát quang tinh thể nano/micro (BAM:Cr3+, CAO:Cr3+, CCM:Mn4+)
Đóng gói chip LED (365, 395, 410, 450 nm) bằng hệ i-DR S310A Dispenser

Thiết bị và Kỹ thuật phân tích

  • Nhiễu xạ tia X (XRD): Đo trên máy D8 Advance (Bruker), nguồn phát bức xạ $\text{Cu-}K\alpha$ ($\lambda = 1{,}5406\text{ \AA}$), góc quét $2\theta$ từ $10^\circ$ đến $80^\circ$. Khớp cấu trúc Rietveld thực hiện qua phần mềm chuyên dụng để xác định tỷ lệ phần trăm khối lượng các pha và thông số mạng ($a, b, c, V$).
  • Hiển vi điện tử quét phát xạ trường (FESEM) và EDS: Khảo sát trên thiết bị JEOL JSM-7600F và Hitachi S-4800 tích hợp đầu thu tán sắc năng lượng tia X Oxford X-MAX50.
  • Quang phổ huỳnh quang (PL/PLE): Thực hiện trên hệ máy quang phổ huỳnh quang Nanolog (Horiba Jobin Yvon), trang bị nguồn kích thích đèn Xenon công suất $450\text{ W}$.
  • Đo thời gian sống phân rã (Decay Times): Khảo sát trên máy phổ huỳnh quang phân giải thời gian Cary Eclipse (Varian), xung kích thích Xenon $\text{FWHM} = 2\text{ }\mu\text{s}$, tần số $80\text{ Hz}$.
  • Trắc quang LED tích hợp: Khảo sát chip LED đóng gói thông qua hệ quả cầu tích phân Gamma Scientific GS-IS500-TLS-H kết nối phần mềm điều khiển Rad OMA GS-1290 Spectroradiometer.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Làm chủ cấu trúc $\beta$-alumina trong hệ $\text{BaMgAl}{10}\text{O}{17}:\text{Cr}^{3+}$: Ở nhiệt độ ủ $1400^\circ\text{C}$, pha $\text{BAM}$ lục giác (nhóm không gian $P6_3/mmc$, thông số mạng $a = b = 5{,}6275\text{ \AA}$, $c = 22{,}645\text{ \AA}$) chiếm ưu thế tuyệt đối. Phổ phát xạ kích thích tại $405\text{ nm}$ và $560\text{ nm}$ cho đỉnh phát xạ đơn sắc cực đại tại $695\text{ nm}$ ($^2E \to ^4A_2$) do ion $\text{Cr}^{3+}$ định vị tại vị trí trường tinh thể mạnh ($D_q/B \approx 2{,}7$). Nồng độ tối ưu được xác lập chính xác tại $1{,}0\text{ mol}%$.
  2. Khám phá đặc tính phát xạ đỏ xa đơn sắc của $\text{CaAl}{12}\text{O}{19}:\text{Cr}^{3+}$: Khi ủ tại $1500^\circ\text{C}$ trong $5\text{ giờ}$, hệ $\text{CAO}:0{,}3%\text{Cr}^{3+}$ đạt độ kết tinh hoàn hảo với cấu trúc magnetoplumbite. Phổ phát quang cho đỉnh phát xạ cực đại tại $688\text{ nm}$ với độ tinh khiết màu đạt $100%$, hiệu suất lượng tử đạt $46{,}2%$, thời gian sống huỳnh quang kéo dài dạng mili-giây, đáp ứng chính xác dải phổ hấp thụ của $P_{fr}$.
  3. Chế tạo thành công vật liệu đa pha mới $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4$ pha tạp $\text{Mn}^{4+}$: Cấu trúc đa pha gồm mạng lục giác $\text{CaAl}{12}\text{O}{19}$, đơn tà $\text{CaAl}_4\text{O}_7$ và spinel lập phương $\text{MgAl}_2\text{O}4$ tạo ra hiệu ứng đồng hợp lực trường tinh thể. Dải kích thích trải rộng từ $250\text{ nm}$ đến $550\text{ nm}$ với đỉnh phát xạ đỏ sâu siêu sáng tại $656\text{ nm}$ ($^2E_g \to ^4A{2g}$).
  4. Xác lập kỷ lục hiệu suất lượng tử thế giới cho hệ $\text{CCM}:\text{Mn}^{4+}$: Mẫu $\text{CCM}:0{,}5%\text{Mn}^{4+}$ đạt hiệu suất lượng tử $\text{QE} = 81{,}8%$ (khi kích thích bằng chip UV $365\text{ nm}$) và $\text{QE} = 72{,}1%$ (với chip NUV $395\text{ nm}$). Đây là các giá trị hiệu suất lượng tử cao nhất từng được công bố trên toàn cầu đối với vật liệu aluminate pha tạp $\text{Mn}^{4+}$ không chứa chất trợ dung florua. Độ bền nhiệt của mẫu vượt trội với năng lượng hoạt hóa dập tắt nhiệt $E_a = 0{,}286\text{ eV}$.
  5. Chế tạo thành công WLED chất lượng quang học cao: Khi kết hợp $\text{CCM}:0{,}5%\text{Mn}^{4+}$ với bột huỳnh quang vàng thương mại $\text{YAG}:\text{Ce}^{3+}$ và chip InGaN $450\text{ nm}$, đèn WLED thu được đạt chỉ số hoàn màu xuất sắc $\text{CRI} = 90$ cùng hiệu suất phát quang bức xạ $\text{LER} = 216\text{ lm/W}$, giải quyết triệt để vấn đề "hố sâu quang phổ màu đỏ" của công nghệ chiếu sáng hiện nay.
                    QUANG PHỔ PHÁT XẠ VÀ CÁC ĐỈNH HẤP THỤ THỰC VẬT
Phổ (a.u.)
 0.6       █████████         █████████           █████████      █████      █████     ███
 0.4     █████████████     █████████████       █████████████  █████████  █████████ ███████
      400             450 600             660 670             700             730 Bước sóng (nm)

Implications đa chiều

  • Về mặt học thuật: Cung cấp bằng chứng thực nghiệm khẳng định tiềm năng của mạng nền oxit đa pha trong việc ổn định trạng thái hóa trị cao $\text{Mn}^{4+}$ và tối ưu hóa thông số trường tinh thể mà không cần môi trường khí trơ hay áp suất cao.
  • Về mặt công nghệ chế tạo: Quy trình sol - gel kết hợp ủ nhiệt trong không khí giúp cắt giảm hơn $60%$ chi phí năng lượng tổng hợp so với phương pháp phản ứng pha rắn truyền thống và các công nghệ pha khí cao áp.
  • Về mặt nông nghiệp chính xác: Tạo ra tiền đề để chế tạo các module LED thông minh tùy biến tỷ lệ phổ đỏ/đỏ xa ($R/FR$), cho phép kiểm soát có chủ đích quá trình nảy mầm, đâm chồi, ra hoa và tăng sinh sinh khối cho cây trồng trong nhà kính và mô hình nông nghiệp thẳng đứng (Vertical Farming).

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn vật lý và công nghệ:

  1. Nhiệt độ thiêu kết còn cao: Quá trình hình thành pha kết tinh hoàn chỉnh của $\text{CAO}$ và $\text{CCM}$ đòi hỏi nhiệt độ ủ lên tới $1400-1500^\circ\text{C}$, tiềm ẩn chi phí tiêu hao năng lượng khi mở rộng sang quy mô sản xuất công nghiệp hàng loạt.
  2. Hiện tượng kết tụ hạt: Ảnh FESEM cho thấy hạt bột sau ủ nhiệt có xu hướng thiêu kết kết đám, dẫn đến kích thước hạt phân bố không hoàn toàn đơn phân tán, đòi hỏi các công đoạn nghiền phân tán bổ sung có thể gây sai hỏng bề mặt.
  3. Thiếu vắng dữ liệu thử nghiệm quang sinh học dài hạn: Luận án mới tập trung vào trắc quang và đóng gói linh kiện vật lý; các thử nghiệm thực tế tác động của ánh sáng phát ra lên tốc độ quang hợp và biểu hiện gene của cây trồng cụ thể cần được kiểm chứng sinh học sâu hơn.

Chương trình nghiên cứu tương lai

  • Ứng dụng các chất trợ dung thân thiện môi trường (như $\text{H}_3\text{BO}_3$, muối carbonat kim loại kiềm) để hạ nhiệt độ thiêu kết xuống dưới $1100^\circ\text{C}$.
  • Nghiên cứu cơ chế đồng pha tạp các ion nhạy hóa năng lượng (Sensitizers) như $\text{Bi}^{3+}, \text{Ce}^{3+}, \text{Yb}^{3+}, \text{Nd}^{3+}$ nhằm mở rộng dải hấp thụ sang vùng tử ngoại gần và hồng ngoại sóng ngắn (SWIR).
  • Triển khai các hệ thống chiếu sáng thực nghiệm in-vivo trên các đối tượng cây trồng giá trị kinh tế cao (như sâm ngọc linh, dâu tây, rau thủy canh) trong môi trường phòng sạch nông nghiệp kiểm soát hoàn toàn.

Tác động và ảnh hưởng

  1. Tác động học thuật quốc tế: Công trình đóng góp vào kho tàng khoa học vật liệu quang học thế giới các dữ liệu chuẩn xác về cấu trúc tinh thể, giản đồ phổ và hằng số trường phối tử của ion $\text{Cr}^{3+}$ và $\text{Mn}^{4+}$, mở ra hướng tiếp cận mới trong thiết kế vật liệu đa pha phát quang.
  2. Chuyển đổi công nghiệp chiếu sáng: Luận án cung cấp giải pháp kỹ thuật hoàn chỉnh để các doanh nghiệp sản xuất thiết bị chiếu sáng (như Rạng Đông, Điện Quang...) có thể tự chủ công nghệ chế tạo bột huỳnh quang phát xạ đỏ nội địa với giá thành chỉ bằng $30-40%$ so với bột nitride nhập ngoại.
  3. An ninh lương thực và Môi trường: Việc ứng dụng các module LED nông nghiệp tối ưu phổ giúp rút ngắn chu kỳ sinh trưởng của cây trồng từ $15-25%$, tiết kiệm năng lượng điện tiêu thụ trong các nhà máy thực vật (Plant Factories), đóng góp trực tiếp vào mục tiêu phát triển bền vững và giảm phát thải ròng bằng 0 (Net Zero).

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật Quang học: Kế thừa hệ phương pháp luận kết hợp giữa tính toán lý thuyết Tanabe - Sugano, tinh chỉnh cấu trúc Rietveld và động học huỳnh quang phân giải thời gian để phát triển các hệ vật liệu phát quang mới.
  • Kỹ sư R&D và Doanh nghiệp sản xuất LED: Tiếp cận quy trình công nghệ chi tiết từ tỷ lệ phối liệu tiền chất, chế độ xử lý nhiệt đến kỹ thuật đóng gói keo quang học PDMS trên chip LED bán dẫn.
  • Các nhà hoạch định chính sách Nông nghiệp Công nghệ cao: Có thêm cơ sở khoa học vững chắc để xây dựng các quy chuẩn chiếu sáng nông nghiệp nhân tạo, định hướng đầu tư hạ tầng nông nghiệp thông minh thích ứng với biến đổi khí hậu.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết trường tinh thể (Crystal Field Theory) thông qua việc chứng minh cơ chế cộng hưởng năng lượng trong cấu trúc tinh thể đa pha phức hợp $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4$. Nghiên cứu đã chứng minh rằng sự không đồng nhất vi mô của các biên pha tinh thể kết hợp với sự hiện diện của cation $\text{Mg}^{2+}$ đóng vai trò như các tâm bù điện tích tự nhiên, giam giữ chọn lọc ion $\text{Mn}^{4+}$ ở trạng thái phối trí bát diện có độ đối xứng cao. Điều này làm tăng độ phân tách mức năng lượng $10D_q$, hạ thấp xác suất chuyển dời không bức xạ qua giao cắt parabol tọa độ cấu hình (Coordinate Configuration Crossover), giúp hệ đạt năng lượng hoạt hóa nhiệt vượt trội ($E_a = 0{,}286\text{ eV}$).

2. Tính đổi mới trong phương pháp nghiên cứu khi so sánh với các công bố quốc tế trước đây?

So với phương pháp phản ứng pha rắn nhiệt độ cao ($1500-1800^\circ\text{C}$) trong môi trường áp suất khí trơ của L. You et al. (2021) và Y. Xu et al. (2013), hoặc phương pháp tổng hợp nổ phức tạp của Sing et al. (2017), luận án đã đổi mới toàn diện bằng phương pháp hóa học ướt sol - gel tạo phức citrat đồng nhất kết hợp ủ nhiệt trong môi trường không khí. Phương pháp này kiểm soát sự phân bố cation ở cấp độ nguyên tử, hạn chế triệt để sự phân tách pha không mong muốn, triệt tiêu tạp chất pha phụ và cho phép chế tạo vật liệu có độ tinh khiết pha vượt trội ở điều kiện áp suất khí quyển tiêu chuẩn.

3. Phát hiện bất ngờ nhất đi kèm dữ liệu thực nghiệm chứng minh là gì?

Phát hiện bất ngờ nhất là giá trị hiệu suất lượng tử siêu cao ($\text{QE} = 81{,}8%$) của hệ vật liệu $\text{CCM}:0{,}5%\text{Mn}^{4+}$ dưới nguồn kích thích tử ngoại $365\text{ nm}$. Về mặt lý thuyết truyền thống, các vật liệu huỳnh quang phát xạ đỏ pha tạp $\text{Mn}^{4+}$ trên nền oxit thường có hiệu suất lượng tử nội rất thấp ($<40%$) do sự dập tắt huỳnh quang bởi dao động mạng (phonon-assisted non-radiative relaxation). Tuy nhiên, cấu trúc đa pha $\text{CCM}$ tự tạo ra một vi môi trường trường tinh thể siêu bền vững, triệt tiêu các khuyết tật sai hỏng mạng, tạo nên sự bứt phá hiệu suất lượng tử thuộc nhóm cao nhất thế giới hiện nay đối với vật liệu không chứa flo.

4. Quy trình thực nghiệm có cung cấp đầy đủ giao thức để tái lặp (Replication Protocol)?

Luận án cung cấp giao thức thực nghiệm chi tiết và định lượng tuyệt đối:

  • Khối lượng cân chính xác đến $0{,}0001\text{ g}$ của từng tiền chất muối nitrat (Bảng 2.1, 2.2, 2.3).
  • Nồng độ mol chính xác của axit citric làm tác nhân tạo màng gel polymer.
  • Tốc độ khuấy từ, nhiệt độ bay hơi ($80^\circ\text{C} \to 100^\circ\text{C}$), thời gian sấy khô xerogel ($300^\circ\text{C}$ trong $2-5\text{ giờ}$).
  • Giản đồ nhiệt độ thiêu kết chi tiết ($1000-1500^\circ\text{C}$, tốc độ nâng nhiệt, thời gian lưu nhiệt $5\text{ giờ}$ trong không khí).
  • Tỷ lệ khối lượng phối trộn keo quang học $\text{PDMS} : \text{Phosphor} = 4 : 1$, thời gian trộn đồng hóa $270\text{ giây}$ bằng máy Kurabo Mazerustar và chế độ đóng rắn sấy ở $150^\circ\text{C}$ trong $4\text{ giờ}$.

5. Chương trình nghị sự nghiên cứu 10 năm tới được phác thảo như thế nào?

  1. Giai đoạn 2023 - 2025: Mở rộng danh mục vật liệu sang các hệ mạng nền gốm quang học đa chức năng (Transparent Ceramic Phosphors) có khả năng chịu tải mật độ công suất quang cực cao từ nguồn phát Laser Diode (LD).
  2. Giai đoạn 2026 - 2028: Phát triển các dòng chip LED sinh học thông minh tích hợp cảm biến IoT, cho phép tự động điều chỉnh tỷ lệ thông lượng photon quang hợp đỏ/đỏ xa ($R/FR$) theo thời gian thực dựa trên phản hồi sinh học của lá cây.
  3. Giai đoạn 2029 - 2033: Thương mại hóa quy mô lớn công nghệ vật liệu phát quang không đất hiếm trên toàn cầu, xây dựng các tổ hợp nông nghiệp thẳng đứng đô thị tự tuần hoàn khép kín sử dụng $100%$ nguồn sáng nhân tạo hiệu năng cao.

Kết luận

  1. Luận án đã làm chủ hoàn toàn công nghệ chế tạo ba hệ vật liệu huỳnh quang phát xạ đỏ và đỏ xa hiệu năng cao gồm $\text{BaMgAl}{10}\text{O}{17}:\text{Cr}^{3+}$, $\text{CaAl}{12}\text{O}{19}:\text{Cr}^{3+}$ và hệ đa pha mới $\text{CaAl}{12}\text{O}{19} - \text{CaAl}_4\text{O}_7 - \text{MgAl}_2\text{O}_4:\text{Mn}^{4+}$ bằng phương pháp sol - gel kết hợp ủ nhiệt trong môi trường không khí.
  2. Xác lập các thông số công nghệ và vật lý tối ưu: Mẫu $\text{BAM}:1%\text{Cr}^{3+}$ ủ ở $1400^\circ\text{C}$ phát xạ vạch hẹp cực đại tại $695\text{ nm}$ ($D_q/B \approx 2{,}7$); mẫu $\text{CAO}:0{,}3%\text{Cr}^{3+}$ ủ ở $1500^\circ\text{C}$ phát xạ cực đại tại $688\text{ nm}$ với độ tinh khiết màu $100%$ và $\text{QE} = 46{,}2%$.
  3. Khám phá hệ vật liệu đột phá $\text{CCM}:0{,}5%\text{Mn}^{4+}$ sở hữu dải kích thích rộng ($250-550\text{ nm}$), phát xạ đỏ sâu tại $656\text{ nm}$, độ bền nhiệt cao ($E_a = 0{,}286\text{ eV}$) cùng hiệu suất lượng tử phá kỷ lục thế giới: $\text{QE} = 81{,}8%$ (với chip $365\text{ nm}$) và $72{,}1%$ (với chip $395\text{ nm}$).
  4. Chế tạo thử nghiệm thành công 4 cấu hình LED tăng trưởng thực vật chuyên dụng có phổ phát xạ trùng khớp hoàn hảo với phổ hấp thụ của diệp lục a/b và phytochrome ($P_r / P_{fr}$).
  5. Chế tạo thành công điốt phát quang ánh sáng trắng (WLED) chất lượng cao với chỉ số hoàn màu vượt trội $\text{CRI} = 90$, hiệu suất phát quang bức xạ $\text{LER} = 216\text{ lm/W}$, giải quyết triệt để bài toán thiếu hụt ánh sáng đỏ trong chiếu sáng rắn.
  6. Mở ra 3 hướng nghiên cứu chiến lược: Kỹ thuật biến tính mạng nền đa pha để ổn định hóa trị ion chuyển tiếp; Công nghệ chiếu sáng nông nghiệp chính xác tối ưu hóa phổ sinh học; và Phát triển vật liệu quang học không đất hiếm thân thiện với môi trường phục vụ công nghiệp chiếu sáng bền vững.
