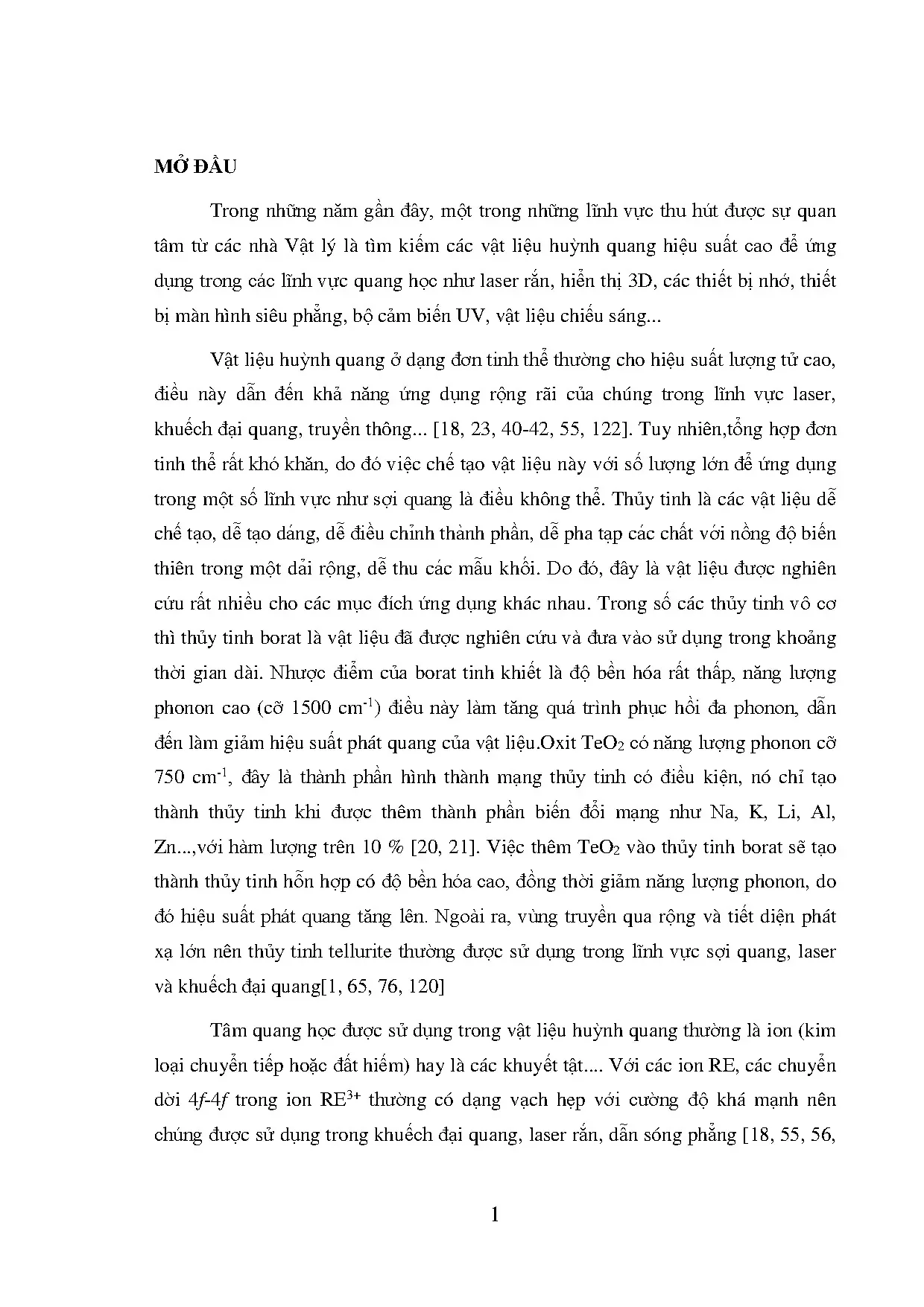

Tổng quan luận án
Nghiên cứu tìm kiếm và phát triển các vật liệu huỳnh quang hiệu suất cao đóng vai trò quan trọng trong các ứng dụng quang học như laser trạng thái rắn, hiển thị không gian ba chiều (3D), thiết bị nhớ quang học, màn hình siêu phẳng, bộ cảm biến tử ngoại (UV) và vật liệu chiếu sáng. Mặc dù vật liệu huỳnh quang dạng đơn tinh thể sở hữu hiệu suất lượng tử cao, quy trình tổng hợp đơn tinh thể gặp nhiều trở ngại kỹ thuật phức tạp, khó có thể sản xuất khối lượng lớn để ứng dụng trong các cấu trúc sợi quang học. Ngược lại, vật liệu thủy tinh sở hữu nhiều ưu điểm thực nghiệm như quy trình chế tạo đơn giản, dễ tạo hình dạng khối, dễ điều chỉnh thành phần hóa học và cho phép pha tạp các ion kích hoạt với nồng độ biến thiên trong một dải rộng.
Trong số các hệ thủy tinh vô cơ, thủy tinh borat ($B_2O_3$) tinh khiết có nhược điểm lớn là độ bền hóa học thấp và năng lượng phonon cao (xấp xỉ $1500\text{ cm}^{-1}$). Mức năng lượng phonon cao làm tăng xác suất của các quá trình phục hồi không bức xạ đa phonon, dẫn đến sự suy giảm hiệu suất phát quang của vật liệu. Oxit tellurite ($TeO_2$) là chất tạo mạng thủy tinh có điều kiện (chỉ tạo thủy tinh khi kết hợp với các oxit biến đổi mạng trên $10\text{ mol}%$) với năng lượng phonon thấp (xấp xỉ $750\text{ cm}^{-1}$), vùng truyền qua rộng và tiết diện phát xạ lớn. Việc kết hợp $TeO_2$ vào mạng thủy tinh borat tạo thành hệ thủy tinh hỗn hợp boro-tellurite giúp tăng cường độ bền hóa học, đồng thời làm giảm năng lượng phonon hiệu dụng, qua đó nâng cao hiệu suất huỳnh quang của các tâm quang học.
Khoảng trống nghiên cứu được tác giả xác định tập trung vào các vấn đề lý luận và thực nghiệm chưa thống nhất trong các công bố trước đây:
- Quan điểm trái ngược về việc sử dụng hay loại bỏ chuyển dời siêu nhạy $^6H_{15/2} \rightarrow {^6F_{11/2}}$ trong quy trình tính toán các thông số cường độ Judd-Ofelt (JO) của ion $Dy^{3+}$.
- Cơ chế lý hóa chi phối vai trò kép của $B_2O_3$ (vừa là chất tạo mạng, vừa là chất biến đổi mạng) trong việc làm thay đổi cấu trúc trường tinh thể và môi trường phối vị cục bộ xung quanh ion đất hiếm khi thay đổi tỉ lệ $B_2O_3/TeO_2$.
- Đánh giá độ chính xác của lý thuyết Judd-Ofelt thông qua mô hình ba mức năng lượng.
- Cơ chế truyền năng lượng phục hồi ngang giữa các ion $Dy^{3+}$ và quá trình truyền năng lượng kép (di trú và bắt giữ năng lượng) trong tinh thể $K_2GdF_5:RE^{3+}$.
Mục tiêu nghiên cứu của luận án gồm 4 nội dung chính:
- Chế tạo hệ thủy tinh telluroborate pha tạp ion $Dy^{3+}$ hoặc $Eu^{3+}$.
- Tính toán các thông số quang học của ion $Dy^{3+}$ pha tạp trong thủy tinh telluroborate theo lý thuyết Judd-Ofelt.
- Sử dụng ion $Dy^{3+}$ và $Eu^{3+}$ làm đầu dò quang học để nghiên cứu đặc điểm môi trường cục bộ xung quanh ion đất hiếm thông qua lý thuyết JO và phổ phonon sideband (PSB).
- Nghiên cứu quá trình truyền năng lượng giữa các ion $Dy^{3+}$ thông qua phục hồi ngang theo mô hình Inokuti-Hirayama và nghiên cứu quá trình truyền năng lượng kép trong tinh thể $K_2GdF_5:RE^{3+}$.
Đối tượng và phạm vi nghiên cứu:
- Đối tượng nghiên cứu: Hệ thủy tinh boro-tellurite $xB_2O_3 + (80-x)TeO_2 + 9,5ZnO + 10Na_2O$ pha tạp $0,5\text{ mol}% Dy_2O_3$ hoặc $0,5\text{ mol}% Eu_2O_3$ (với $x = 35, 45, 55\text{ mol}%$) và tinh thể $K_2GdF_5$ pha tạp các ion đất hiếm ($Sm^{3+}, Tb^{3+}, Dy^{3+}$).
- Phạm vi nghiên cứu: Khảo sát cấu trúc vi mô vô định hình (XRD, FTIR, Raman, PSB), tính chất quang phổ (hấp thụ UV-Vis-NIR, huỳnh quang phát xạ, kích thích huỳnh quang, thời gian sống bức xạ), tính toán thông số quang học lý thuyết và mô hình hóa động học truyền năng lượng.
Tổng quan tài liệu và vị trí của luận án
Luận án tổng hợp hệ thống các công trình nghiên cứu trong nước và quốc tế liên quan đến cấu trúc thủy tinh tellurite, quang phổ của ion đất hiếm hóa trị ba và các mô hình lý thuyết quang phổ:
- Nghiên cứu nền tảng về thủy tinh tellurite: Brady (1956, 1957) công bố việc chế tạo thủy tinh $TeO_2-Li_2O$, xác định các đơn vị cấu trúc trong tinh thể $TeO_2$ được giữ nguyên khi chuyển sang pha thủy tinh và chỉ ra yêu cầu hàm lượng oxit biến tính phải trên $10%$ để tránh tái kết tinh. Pauling (1960) đưa ra tiêu chuẩn độ âm điện ($1,7 - 2,1$) cho các chất tạo mạng thủy tinh, trong đó Tellurium đạt giá trị $2,1$.
- Cấu trúc và ứng dụng quang học của thủy tinh tellurite: Mori và cộng sự khảo sát phổ huỳnh quang sợi thủy tinh tellurite, ứng dụng lý thuyết JO để tính tiết diện phát xạ phục vụ khuếch đại quang dải rộng quanh $1,5\text{ }\mu\text{m}$. Wang và cộng sự khảo sát hệ $TeO_2-ZnO-R_2O$ pha tạp $Pr^{3+}, Nd^{3+}, Er^{3+}, Tm^{3+}$ cho sợi quang học. Dimitriev và cộng sự khảo sát giản đồ pha và cấu trúc biến dạng đa diện của các hệ thủy tinh $TeO_2-PbO$, $TeO_2-Ag_2O$, $TeO_2-GeO_2$, $TeO_2-V_2O_5$, $TeO_2-MoO_3$, $TeO_2-WO_3$. Các tranh luận cấu trúc giữa nhóm Kozhukharov, Sekiya và Sokolov (2006) về sự tồn tại của các nhóm $[TeO_4]$, $[TeO_3]$, $[TeO_{3+1}]$, $[WO_4]$, $[WO_6]$.
- Thủy tinh hỗn hợp chứa borat và kẽm: Pavani và Yang khảo sát hệ boro-zinc-tellurite, xác định sự đồng tồn tại của $[BO_3], [BO_4], [TeO_3], [TeO_4]$ và ảnh hưởng của hàm lượng $ZnO$ ($10-20\text{ mol}%$ tạo liên kết yếu, $20-40\text{ mol}%$ tạo cầu nối kép $=Te-O-Zn-O-B=$). Nishida chỉ ra ngưỡng nồng độ $B_2O_3 > 30\text{ mol}%$ gây ra biến đổi mạnh mẽ cấu trúc mạng nền.
- Lý thuyết quang phổ đất hiếm và truyền năng lượng: Van Vleck (1937) giải thích sự nới lỏng quy tắc chọn lọc Laporte thông qua trường tinh thể bất đối xứng; Racah (1940) đề xuất phương pháp toán tử tensor; Judd và Ofelt (1962) xây dựng lý thuyết bán thực nghiệm tính cường độ chuyển dời $f-f$; Dieke (1968) thiết lập giản đồ mức năng lượng $4f^n$ trong $LaCl_3$; Inokuti và Hirayama (1965) công bố mô hình truyền năng lượng thông qua suy giảm huỳnh quang; Schuurmans và Van Dijk (1984) thiết lập công thức xác suất phục hồi đa phonon; Walrand và Binnemans tổng kết mối quan hệ giữa thông số $\Omega_6$ với độ cứng của môi trường.
- Tình hình nghiên cứu trong nước: Nhóm tác giả Phan Văn Độ và cộng sự đã nghiên cứu tính chất quang của $Eu^{3+}$ và $Dy^{3+}$ trong hệ thủy tinh $B_2O_3-TeO_2-Al_2O_3-Na_2O-Li_2O$, bước đầu đề cập đến sự truyền năng lượng từ $Gd^{3+}$ sang $Sm^{3+}$ trong tinh thể $K_2GdF_5$.
Vị trí của luận án: Kế thừa các nghiên cứu cơ bản trước đây, luận án giải quyết khoảng trống học thuật bằng cách đi sâu nghiên cứu định lượng ảnh hưởng của tỉ số $B_2O_3/TeO_2$ lên độ bất đối xứng trường ligand và độ cứng môi trường xung quanh ion đất hiếm bằng phổ Raman kết hợp phonon sideband (PSB); đánh giá độ chính xác của lý thuyết JO qua mô hình ba mức năng lượng; làm rõ ảnh hưởng của dải siêu nhạy lên phép phân tích JO; định lượng các bước truyền năng lượng kép trong tinh thể $K_2GdF_5:RE^{3+}$.
Cơ sở lý thuyết và phương pháp nghiên cứu
Cơ sở lý thuyết và khung phân tích
- Lý thuyết Judd-Ofelt (JO):
Lý thuyết JO là phương pháp bán thực nghiệm xác định lực dao động tử và cường độ chuyển dời bức xạ của các ion đất hiếm trong chất rắn. Mô hình dựa trên 3 giả thiết gần đúng cơ sở: trường tĩnh điện, ion tự do, và cấu hình đơn. Quá trình tính toán áp dụng 4 phép gần đúng:
- Thừa nhận giá trị năng lượng trung bình $E_\beta$ cho toàn bộ cấu hình kích thích $4f^{n-1}5d$.
- Năng lượng trung bình $E_\beta$ của cấu hình kích thích cao hơn nhiều so với năng lượng cấu hình $4f^n$.
- Các mức Stark trong trạng thái cơ bản có mật độ điện tử phân bố đều nhau.
- Môi trường vật liệu có tính đẳng hướng quang học.
Lực dao động tử thực nghiệm $f_{exp}$ của một dải hấp thụ được tính từ tích phân diện tích hấp thụ:
$$f_{exp} = \frac{4,318 \times 10^{-9}}{C \cdot d} \int A(\nu) d\nu$$
Trong đó $C$ là nồng độ ion đất hiếm ($\text{mol}\cdot\text{dm}^{-3}$), $d$ là độ dày mẫu ($\text{cm}$).
Lực dao động tử chuyển dời lưỡng cực điện ($f_{ed}$) và lưỡng cực từ ($f_{md}$) được tính qua lực vạch:
$$f_{ed} = \frac{8\pi^2 m c \nu}{3h(2J+1)} \left[\frac{(n^2+2)^2}{9n}\right] S_{ed}$$
$$S_{ed} = e^2 \sum_{\lambda=2,4,6} \Omega_\lambda |\langle \psi J || U^{(\lambda)} || \psi' J' \rangle|^2$$
$$S_{md} = \mu_B^2 |\langle \psi J || L + 2S || \psi' J' \rangle|^2$$
Từ bộ ba thông số cường độ $\Omega_\lambda$ ($\lambda = 2, 4, 6$), tính toán các đại lượng phát quang:
- Xác suất chuyển dời phát xạ: $A(J, J') = A_{ed} + A_{md}$
- Tổng xác suất chuyển dời: $A_T(J) = \sum_{J'} A(J, J')$
- Thời gian sống bức xạ lý thuyết: $\tau_R(J) = \frac{1}{A_T(J)}$
- Tỉ số phân nhánh huỳnh quang: $\beta_R(J \rightarrow J') = \frac{A(J, J')}{A_T(J)}$
- Hiệu suất lượng tử: $\eta = \frac{\tau_{exp}}{\tau_{cal}}$
- Tiết diện phát xạ cưỡng bức: $\sigma(\lambda_p) = \frac{\lambda_p^4}{8\pi c n^2 \Delta\lambda_{eff}} A(J, J')$
Ý nghĩa vật lý của các thông số $\Omega_\lambda$:
- $\Omega_2$: Phụ thuộc vào các số hạng lẻ của trường tinh thể $A_t^p$, biểu thị độ bất đối xứng của trường phối tử xung quanh ion đất hiếm và tính đồng hóa trị của liên kết $RE^{3+}-\text{ligand}$ (hiệu ứng cự ly gần).
- $\Omega_4, \Omega_6$: Phụ thuộc vào tích phân bán kính $\langle 4f | r^t | 5d \rangle$, chỉ thị các tính chất vĩ mô như độ cứng, độ nhớt hoặc biên độ dao động khoảng cách $RE^{3+}-X$ của mạng nền (hiệu ứng cự ly xa).
- Cơ chế chuyển dời không phát xạ:
- Phục hồi đa phonon: Tuân theo quy tắc khe năng lượng của Schuurmans và Van Dijk:
$$A_{nr} = B^* \exp[-\alpha(\Delta E - 2\hbar\omega)]$$
Khi khe năng lượng $\Delta E > 5\hbar\omega$, xác suất phục hồi đa phonon có thể bỏ qua.
- Dập tắt huỳnh quang theo nồng độ (SQC): Do quá trình di trú năng lượng đến bẫy dập tắt hoặc phục hồi ngang (Cross-Relaxation - CR).
- Mô hình truyền năng lượng Inokuti-Hirayama (IH):
Mô hình IH mô tả đường cong suy giảm cường độ huỳnh quang theo thời gian khi xảy ra tương tác đa cực không bức xạ giữa các tâm cùng bản chất:
$$I(t) = I(0) \exp\left[ -\frac{t}{\tau_0} - Q \left(\frac{t}{\tau_0}\right)^{3/S} \right]$$
Trong đó $S = 6, 8, 10$ tương ứng với tương tác lưỡng cực - lưỡng cực (D-D), lưỡng cực - tứ cực (D-Q) và tứ cực - tứ cực (Q-Q). Thông số truyền năng lượng $Q = \frac{4\pi}{3} \Gamma(1 - \frac{3}{S}) N R_0^3$, với $\Gamma(1-3/6) = 1,77$ (đối với tương tác D-D).
Phương pháp thực nghiệm và thiết bị
| Phương pháp |
Thiết bị |
Thông số kỹ thuật / Địa điểm đo |
Mục đích sử dụng |
| Chế tạo mẫu |
Lò nung nhiệt độ cao |
Nung $1100^\circ\text{C}$ (1h), ủ $400^\circ\text{C}$ (6h), hóa chất Aldrich 4N |
Tổng hợp hệ thủy tinh boro-tellurite |
| Nhiễu xạ tia X (XRD) |
Bruker D8 ADVANCE |
Bức xạ $\text{Cu-}K_\alpha$ ($\lambda = 1,54056\text{ \AA}$), góc $2\theta = 20^\circ - 70^\circ$, ĐHKHTN Hà Nội |
Kiểm tra cấu trúc vô định hình |
| Phổ hồng ngoại (FTIR) |
JASCO FT/IR-6300 |
Dải $400 - 4000\text{ cm}^{-1}$, phân giải $4\text{ cm}^{-1}$, ép viên KBr (tỉ lệ 1:50), ĐHKHTN Hà Nội |
Xác định các nhóm dao động phân tử |
| Phổ tán xạ Raman |
HORIBA XPLORA |
Nguồn laser $785\text{ nm}$, dải $50 - 2000\text{ cm}^{-1}$, Đại học Duy Tân |
Phân tích các mode dao động mạng thủy tinh |
| Phổ Phonon Sideband |
FL3-22 Spectrometer |
Đầu dò $Eu^{3+}$, phân giải $0,2\text{ nm}$, Đại học Duy Tân |
Xác định năng lượng phonon cục bộ quanh đất hiếm |
| Hấp thụ quang học |
Varian Cary-5000 |
Hệ đo 2 chùm tia, dải $200 - 3000\text{ nm}$, phân giải $1,0\text{ nm}$, ĐHKHTN Hà Nội |
Đo phổ hấp thụ f-f và tính lực dao động tử |
| Huỳnh quang & kích thích |
FL3-22 Spectrometer |
Đèn Xenon XBO-450W, dải $185 - 900\text{ nm}$, phân giải $0,2\text{ nm}$, Đại học Duy Tân |
Ghi nhận phổ phát quang và kích thích |
| Thời gian sống huỳnh quang |
Varian Cary Eclipse |
Viện Vật lý, Viện Hàn lâm KH&CN Việt Nam |
Đo đường cong suy giảm cường độ huỳnh quang |
| Chiết suất & Khối lượng riêng |
Thiết bị chuyên dụng |
Công ty Vàng Bạc Đá Quý DOJI |
Cung cấp thông số vật lý cho tính toán JO |
Nội dung chính theo từng chương
Chương 1: Tổng quan về vật liệu thủy tinh và lý thuyết JO
Chương 1 hệ thống hóa cơ sở lý thuyết về trạng thái thủy tinh, đặc điểm quang phổ của các ion đất hiếm và phương pháp luận tính toán quang học:
- Cấu trúc vô định hình: Thủy tinh vô cơ có cấu trúc trật tự gần và không có trật tự xa, được hình thành từ các chất tạo nền (glass formers), chất tạo nền có điều kiện ($TeO_2, WO_3, Bi_2O_3$) và chất biến đổi mạng ($Na_2O, ZnO$). Thủy tinh tellurite có năng lượng phonon thấp ($\sim 750\text{ cm}^{-1}$), độ bền hóa học cao, vùng truyền qua rộng đến $4,5\text{ }\mu\text{m}$ và chiết suất phi tuyến cao. Cấu trúc mạng tellurite gồm các đơn vị đa diện $[TeO_4]$ (tam giác kép bipyramid), $[TeO_3]$ (chóp tam giác với oxy không cầu nối) và $[TeO_{3+1}]$.
- Quang phổ ion đất hiếm ($RE^{3+}$): Cấu hình điện tử đặc trưng $4f^n$ được che chắn bởi các lớp vỏ đầy $5s^2 5p^6$, giúp các điện tử quang học ít bị ảnh hưởng bởi trường tinh thể so với kim loại chuyển tiếp $3d$. Các chuyển dời $4f-4f$ nội cấu hình có dạng vạch hẹp. Chuyển dời lưỡng cực điện trong cùng cấu hình bị cấm bởi quy tắc Laporte nhưng được nới lỏng do trường tinh thể bất đối xứng tâm pha trộn các trạng thái có độ chẵn lẻ ngược ($4f^{n-1}5d$).
- Đặc trưng quang phổ của $Dy^{3+}$: Mức cơ bản là $^6H_{15/2}$. Phổ hấp thụ gồm các dải vùng tử ngoại - khả kiến (mạnh nhất là chuyển dời $^6H_{15/2} \rightarrow {^6P_{7/2}}$ tại bước sóng $\sim 350\text{ nm}$) và vùng hồng ngoại gần với chuyển dời siêu nhạy $^6H_{15/2} \rightarrow {^6F_{11/2}}$ (tuân theo quy tắc chọn lọc $\Delta S = 0, |\Delta L| \le 2, |\Delta J| \le 2$). Phổ phát xạ đặc trưng bởi hai dải huỳnh quang: dải xanh dương ($480\text{ nm}$, ứng với chuyển dời ít phụ thuộc nền $^4F_{9/2} \rightarrow {^6H_{15/2}}$) và dải vàng ($575\text{ nm}$, ứng với chuyển dời siêu nhạy phụ thuộc mạnh vào nền $^4F_{9/2} \rightarrow {^6H_{13/2}}$).
- Nguyên lý lý thuyết Judd-Ofelt và mô hình Inokuti-Hirayama: Trình bày chi tiết toán tử chuyển dời tensor, phương pháp bình phương tối thiểu để xác định các thông số cường độ $\Omega_2, \Omega_4, \Omega_6$, sai số tính toán $rms$, cùng các biểu thức đánh giá xác suất chuyển dời, thời gian sống, tỉ số phân nhánh và cơ chế dập tắt nồng độ theo mô hình IH.
Chương 2: Các phương pháp thực nghiệm, kết quả chế tạo và nghiên cứu cấu trúc vật liệu
Chương 2 trình bày quy trình tổng hợp mẫu thực nghiệm và các kết quả phân tích cấu trúc vật liệu:
- Chế tạo mẫu: Chế tạo thành công 6 mẫu thủy tinh boro-tellurite bằng phương pháp nóng chảy tại $1100^\circ\text{C}$ trong 1 giờ, làm nguội về nhiệt độ phòng và ủ nhiệt tại $400^\circ\text{C}$ trong 6 giờ để giải tỏa ứng suất dư. Bổ sung $1-2%$ $B_2O_3$ để bù lượng bay hơi. Mẫu sau gia công có kích thước $5 \times 5 \times 2\text{ mm}^3$, độ trong suốt cao và có màu vàng nhạt.
| STT |
Ký hiệu mẫu |
Hợp phần hóa học ($\text{mol}%$) |
Khối lượng riêng ($\text{g/dm}^3$) |
Chiết suất ($n$) |
| 1 |
BTDy35 |
$35B_2O_3 + 45TeO_2 + 9,5ZnO + 10Na_2O + 0,5Dy_2O_3$ |
3012 |
1,52 - 1,59 |
| 2 |
BTDy45 |
$45B_2O_3 + 35TeO_2 + 9,5ZnO + 10Na_2O + 0,5Dy_2O_3$ |
2936 |
1,52 - 1,59 |
| 3 |
BTDy55 |
$55B_2O_3 + 25TeO_2 + 9,5ZnO + 10Na_2O + 0,5Dy_2O_3$ |
2875 |
1,52 - 1,59 |
| 4 |
BTEu35 |
$35B_2O_3 + 45TeO_2 + 9,5ZnO + 10Na_2O + 0,5Eu_2O_3$ |
- |
1,52 - 1,59 |
| 5 |
BTEu45 |
$45B_2O_3 + 35TeO_2 + 9,5ZnO + 10Na_2O + 0,5Eu_2O_3$ |
- |
1,52 - 1,59 |
| 6 |
BTEu55 |
$55B_2O_3 + 25TeO_2 + 9,5ZnO + 10Na_2O + 0,5Eu_2O_3$ |
- |
1,52 - 1,59 |
Khối lượng riêng của thủy tinh tăng tuyến tính khi tăng hàm lượng $TeO_2$ (từ $2875\text{ g/dm}^3$ ở mẫu BTDy55 lên $3012\text{ g/dm}^3$ ở mẫu BTDy35).
-
Phân tích cấu trúc pha (XRD): Giản đồ XRD trong dải $2\theta = 20^\circ - 70^\circ$ của tất cả các mẫu đều xuất hiện một đám nhiễu xạ rộng duy nhất với cực đại quanh $2\theta \approx 25^\circ$, không có vạch nhiễu xạ tinh thể sắc nhọn, chứng minh vật liệu chế tạo đạt trạng thái vô định hình hoàn toàn.
-
Phân tích dao động mạng (FTIR và Raman):
| Vị trí đỉnh FTIR ($\text{cm}^{-1}$) |
Vị trí dải Raman ($\text{cm}^{-1}$) |
Quy gán nhóm dao động cấu trúc |
| 460 |
- |
Dao động uốn cong của liên kết $Te-O-Te$ trong cấu trúc $[TeO_4]$ |
| - |
480 ($450-490$) |
Dao động đàn hồi uốn cong và co giãn chuỗi nối góc các nhóm $[TeO_4], [TeO_3], [TeO_{3+1}]$ |
| - |
670 ($610-680$) |
Dao động co giãn bất đối xứng của chuỗi đơn vị $[TeO_4]$ và biến dạng liên kết $Te-O-Te$ |
| 720 ($690-730$) |
- |
Dao động co giãn của liên kết $Te-O-Te$ và $O-Te-O$ ($[TeO_4]$ và $[TeO_3]$) |
| - |
780 ($710-780$) |
Dao động kéo căng của oxy không cầu nối ($NBO^-$) trong các nhóm $[TeO_3], [TeO_6], [TeO_{3+1}]$ |
| 960 ($800-1090$) |
960 ($900-1000$) |
Dao động co giãn đàn hồi của liên kết $B-O$ trong nhóm tứ diện $[BO_4]$ |
| 1354 ($1300-1460$) |
- |
Dao động co giãn của liên kết $B-O$ trong $[BO_3]$ (cấu trúc metaborate, pyroborate) |
| 1632 |
- |
Dao động co giãn tam giác $B-B-B$ |
| 2850 |
- |
Dao động uốn cong liên kết hydro $O-H$ |
| 2923 |
- |
Dao động kéo căng liên kết $O-H$ |
| 3450 ($3030-3680$) |
- |
Dao động của nhóm hydroxyl ($OH^-$) |
Chương 3: Kết quả nghiên cứu cơ bản về quang phổ của Dy3+ trong nền thủy tinh đã chế tạo
Chương 3 trình bày các số liệu thực nghiệm quang phổ và kết quả tính toán thông số Judd-Ofelt tiêu chuẩn:
- Phổ hấp thụ: Khảo sát trong vùng $200 - 3000\text{ nm}$, ghi nhận các dải chuyển dời từ trạng thái cơ bản $^6H_{15/2}$ lên các trạng thái kích thích. Xác định dải hấp thụ mạnh tại $\sim 350\text{ nm}$ ($^6H_{15/2} \rightarrow {^6P_{7/2}}$) dùng làm bước sóng kích thích huỳnh quang và dải siêu nhạy $^6H_{15/2} \rightarrow {^6F_{11/2}}$ trong vùng NIR.
- Tính toán thông số Judd-Ofelt: Từ diện tích các dải hấp thụ, tính toán lực dao động tử thực nghiệm $f_{exp}$, thiết lập hệ phương trình ma trận rút gọn $\langle || U^{(\lambda)} || \rangle$ và sử dụng thuật toán bình phương tối thiểu để tính bộ thông số cường độ $\Omega_2, \Omega_4, \Omega_6$. Đánh giá độ tin cậy của phép tính thông qua độ lệch chuẩn $rms$ giữa lực dao động tử tính toán $f_{cal}$ và $f_{exp}$.
- Tính toán các thông số phát quang: Dựa trên các thông số $\Omega_\lambda$ và chiết suất $n$, xác định xác suất chuyển dời phát xạ tự nhiên $A(J, J')$, tổng xác suất chuyển dời $A_T$, thời gian sống bức xạ $\tau_R$, tỉ số phân nhánh huỳnh quang $\beta_R$, tiết diện phát xạ cưỡng bức $\sigma(\lambda_p)$ và tiết diện phát xạ tích phân $\Sigma_{JJ'}$ cho các chuyển dời phát quang từ mức kích thích $^4F_{9/2}$.
Chương 4: Các kết quả khoa học mới của luận án
Chương 4 trình bày các phát hiện chuyên sâu về mặt vật lý quang phổ và động học truyền năng lượng:
- Phát xạ ánh sáng trắng và giản đồ tọa độ màu CIE: Phân tích sự phụ thuộc của dải phát xạ vàng ($575\text{ nm}$, $^4F_{9/2} \rightarrow {^6H_{13/2}}$) và dải xanh dương ($480\text{ nm}$, $^4F_{9/2} \rightarrow {^6H_{15/2}}$) vào thành phần mạng nền. Việc thay đổi tỉ lệ $B_2O_3/TeO_2$ làm thay đổi tỉ số cường độ $Y/B$, cho phép điều chỉnh tọa độ màu huỳnh quang trong giản đồ CIE đi qua vùng ánh sáng trắng trên hệ vật liệu chỉ pha tạp đơn ion $Dy^{3+}$.
- Vai trò đầu dò quang học của $Dy^{3+}$ và $Eu^{3+}$: Sử dụng $Dy^{3+}$ và $Eu^{3+}$ kết hợp với phổ Raman và phổ phonon sideband (PSB) để khảo sát vi môi trường phối vị. Làm rõ quy luật biến đổi của thông số $\Omega_2$ (đặc trưng cho độ bất đối xứng trường ligand và độ đồng hóa trị) và $\Omega_6$ (đặc trưng cho độ cứng môi trường xung quanh đất hiếm) theo sự dịch chuyển nồng độ $B_2O_3$.
- Đánh giá nâng cao lý thuyết Judd-Ofelt: Đánh giá độ chính xác của phép phân tích JO thông qua mô hình 3 mức năng lượng; phân tích định lượng ảnh hưởng của việc có hay không đưa chuyển dời siêu nhạy $^6H_{15/2} \rightarrow {^6F_{11/2}}$ vào quá trình khớp số liệu JO.
- Động học truyền năng lượng phục hồi ngang theo mô hình IH: Phân tích đường cong suy giảm cường độ huỳnh quang theo thời gian của mức $^4F_{9/2}$ ở các nồng độ ion $Dy^{3+}$ khác nhau. Khớp số liệu thực nghiệm với phương trình Inokuti-Hirayama, xác định cơ chế tương tác vi mô chủ đạo giữa các ion $Dy^{3+}$ là tương tác lưỡng cực - lưỡng cực ($S=6$), xác định nồng độ ngưỡng dập tắt $C_0$, khoảng cách ngưỡng $R_0$ và thông số tương tác vi mô $C_{DA}$.
- Quá trình truyền năng lượng kép trong tinh thể $K_2GdF_5:RE^{3+}$: Nghiên cứu quá trình truyền năng lượng gồm hai giai đoạn liên tiếp: sự di trú năng lượng nhanh trên phân mạng ion $Gd^{3+}$ và sự bắt giữ năng lượng kích thích bởi các tâm nhận ($RE^{3+} = Sm^{3+}, Tb^{3+}, Dy^{3+}$). Xác định tốc độ truyền năng lượng của từng bước và so sánh hiệu suất bắt giữ năng lượng giữa các ion đất hiếm.
Kết quả và những đóng góp mới
Đóng góp mới về mặt lý luận khoa học
- Làm rõ tương tác cấu trúc và trường ligand trong thủy tinh borotellurite: Xác định cơ chế biến đổi mạng của $B_2O_3$ khi nồng độ vượt quá $30\text{ mol}%$, làm rõ mối liên hệ giữa các đơn vị cấu trúc $[BO_3], [BO_4], [TeO_4], [TeO_3]$ với sự thay đổi độ bất đối xứng của trường tinh thể và độ cứng vi mô quanh ion đất hiếm thông qua việc kết hợp đầu dò quang học $Dy^{3+}, Eu^{3+}$, phổ Raman và phonon sideband.
- Hoàn thiện phương pháp luận áp dụng lý thuyết Judd-Ofelt cho ion $Dy^{3+}$: Đánh giá định lượng mức độ ảnh hưởng của chuyển dời siêu nhạy $^6H_{15/2} \rightarrow {^6F_{11/2}}$ lên bộ thông số $\Omega_\lambda$ và kiểm chứng độ tin cậy của lý thuyết JO thông qua mô hình 3 mức năng lượng.
- Định lượng động học truyền năng lượng không bức xạ: Xác định cơ chế tương tác phục hồi ngang lưỡng cực - lưỡng cực (D-D) giữa các ion $Dy^{3+}$ trong thủy tinh borotellurite theo mô hình Inokuti-Hirayama. Xác định tốc độ các giai đoạn trong quá trình truyền năng lượng kép (di trú trên mạng $Gd^{3+}$ và bắt giữ bởi $Sm^{3+}, Tb^{3+}, Dy^{3+}$) trong tinh thể $K_2GdF_5$.
Đóng góp mới về mặt thực tiễn và giải pháp kỹ thuật
- Quy trình công nghệ chế tạo ổn định: Xác lập quy trình công nghệ chế tạo thủy tinh quang học borotellurite chất lượng cao, độ trong suốt cao và đồng nhất về mật độ khối bằng phương pháp nóng chảy ở nhiệt độ $1100^\circ\text{C}$ và ủ nhiệt ở $400^\circ\text{C}$.
- Khả năng điều khiển phát xạ ánh sáng trắng: Chứng minh khả năng tạo nguồn phát ánh sáng trắng từ hệ thủy tinh boro-tellurite chỉ pha tạp đơn ion $Dy^{3+}$ bằng cách điều chỉnh tỉ lệ thành phần nền $B_2O_3/TeO_2$, mở ra khả năng ứng dụng trong các thiết bị chiếu sáng rắn (WLED), hiển thị màu và khuếch đại quang.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế của luận án
- Dải khảo sát tỉ lệ nền $B_2O_3/TeO_2$ trong hệ thủy tinh boro-tellurite mới thực hiện tại 3 tỷ lệ cố định ($x = 35, 45, 55\text{ mol}%$) với một nồng độ pha tạp ion đất hiếm cố định ($0,5\text{ mol}%$).
- Phổ phonon sideband (PSB) không thể đo trực tiếp trên ion $Dy^{3+}$ do đặc điểm mức năng lượng và độ phân giải thiết bị, phải sử dụng gián tiếp ion $Eu^{3+}$ làm đầu dò thay thế.
- Khảo sát truyền năng lượng kép (di trú và bắt giữ) mới chỉ thực hiện trên hệ tinh thể $K_2GdF_5:RE^{3+}$, chưa khảo sát mở rộng trên môi trường thủy tinh chứa $Gd$.
Hướng nghiên cứu tiếp theo
- Mở rộng khảo sát biến thiên nồng độ pha tạp ion $Dy^{3+}$ trên từng hệ nền $B_2O_3/TeO_2$ với dải nồng độ mịn hơn để xác định chính xác ngưỡng dập tắt nồng độ thực nghiệm cho từng thành phần.
- Chế tạo và khảo sát tính chất truyền năng lượng kép trong các hệ thủy tinh chứa $Gd^{3+}$ pha tạp đồng thời nhiều ion đất hiếm nhằm nâng cao hiệu suất phát quang.
Giá trị tham khảo
- Đối với nghiên cứu sinh và học viên cao học chuyên ngành Vật lý chất rắn, Quang học, Khoa học vật liệu: Luận án cung cấp quy trình phân tích quang phổ thực nghiệm, phương pháp tính toán bán thực nghiệm lý thuyết Judd-Ofelt, thuật toán xử lý sai số $rms$ và phương pháp khớp đường cong suy giảm huỳnh quang theo mô hình Inokuti-Hirayama.
- Đối với các nhà nghiên cứu và giảng viên: Tài liệu là nguồn tham khảo về phương pháp luận kết hợp nhiều kỹ thuật phân tích cấu trúc vi mô (XRD, FTIR, Raman, PSB) để giải thích sự biến đổi trường tinh thể cục bộ của vật liệu vô định hình.
- Đối với kỹ sư phát triển vật liệu quang tử: Các thông số quang học (tiết diện phát xạ cưỡng bức, tỉ số phân nhánh, tọa độ màu CIE) cung cấp dữ liệu cơ sở cho việc thiết kế laser rắn, sợi quang khuếch đại và vật liệu phát ánh sáng trắng không cần phối trộn nhiều ion kích hoạt.
Câu hỏi thường gặp
1. Tại sao cần kết hợp $B_2O_3$ và $TeO_2$ để tạo hệ thủy tinh hỗn hợp thay vì sử dụng từng oxit riêng lẻ?
Thủy tinh $B_2O_3$ tinh khiết có độ bền hóa học kém và năng lượng phonon cao ($\sim 1500\text{ cm}^{-1}$), gây ra xác suất phục hồi không phát xạ đa phonon lớn làm suy giảm hiệu suất huỳnh quang. Oxit $TeO_2$ có năng lượng phonon thấp ($\sim 750\text{ cm}^{-1}$), độ bền hóa cao và tiết diện phát xạ lớn nhưng không thể tự tạo thủy tinh nếu thiếu chất biến tính. Kết hợp $B_2O_3$ và $TeO_2$ tạo ra hệ thủy tinh có độ bền hóa cao, giảm năng lượng phonon hiệu dụng và nâng cao hiệu suất phát quang.
2. Nguyên nhân nào khiến các chuyển dời $4f-4f$ của ion $Dy^{3+}$ bị cấm theo quy tắc Laporte nhưng vẫn quan sát được trong phổ thực nghiệm?
Toán tử lưỡng cực điện có tính đối xứng lẻ nên các chuyển dời giữa các trạng thái có cùng độ chẵn lẻ trong cấu hình $4f^n$ bị cấm theo quy tắc Laporte. Khi ion đất hiếm đặt trong môi trường chất rắn, trường tinh thể không có tâm đối xứng đóng vai trò nhiễu loạn, các số hạng bậc lẻ $A_t^p$ của trường tinh thể làm pha trộn các trạng thái có độ chẵn lẻ ngược ($4f^{n-1}5d$) vào trạng thái $4f^n$, tạo ra các chuyển dời lưỡng cực điện cảm ứng.
3. Cơ chế tạo ánh sáng trắng của ion $Dy^{3+}$ trong thủy tinh boro-tellurite hoạt động như thế nào?
Phổ huỳnh quang của ion $Dy^{3+}$ có hai dải phát xạ chủ đạo: dải màu xanh dương ($480\text{ nm}$, chuyển dời $^4F_{9/2} \rightarrow {^6H_{15/2}}$) ít phụ thuộc vào môi trường nền và dải màu vàng ($575\text{ nm}$, chuyển dời $^4F_{9/2} \rightarrow {^6H_{13/2}}$) phụ thuộc mạnh vào trường ligand. Đường nối giữa hai dải phát xạ này trên giản đồ tọa độ màu CIE đi qua vùng ánh sáng trắng. Bằng cách thay đổi tỉ lệ thành phần nền $B_2O_3/TeO_2$, tỉ số cường độ $Y/B$ được điều chỉnh để tạo ra ánh sáng trắng mà chỉ cần pha tạp một loại ion $Dy^{3+}$.
4. Khối lượng riêng và chiết suất của hệ thủy tinh thay đổi như thế nào theo thành phần hóa học?
Khối lượng riêng của hệ thủy tinh tăng dần khi tăng hàm lượng $TeO_2$: mẫu BTDy55 ($25\text{ mol}% TeO_2$) đạt $2875\text{ g/dm}^3$, mẫu BTDy45 ($35\text{ mol}% TeO_2$) đạt $2936\text{ g/dm}^3$, và mẫu BTDy35 ($45\text{ mol}% TeO_2$) đạt $3012\text{ g/dm}^3$. Chiết suất của các mẫu thủy tinh dao động trong khoảng từ $1,52$ đến $1,59$.
5. Hai cơ chế dập tắt huỳnh quang theo nồng độ (SQC) được phân biệt như thế nào trong luận án?
Cơ chế thứ nhất là sự di trú năng lượng (energy migration), trong đó năng lượng kích thích truyền qua chuỗi các tâm huỳnh quang giống nhau trước khi bị bắt giữ bởi các tâm bẫy dập tắt (khuyết tật) và phục hồi không bức xạ. Cơ chế thứ hai là phục hồi ngang (cross-relaxation), trong đó năng lượng truyền cộng hưởng trực tiếp giữa hai tâm quang học ở khoảng cách gần thông qua tương tác đa cực không phát xạ photon.
Kết luận
Luận án đã tổng hợp thành công hệ vật liệu thủy tinh quang học boro-tellurite $xB_2O_3 + (80-x)TeO_2 + 9,5ZnO + 10Na_2O$ pha tạp $Dy^{3+}$ hoặc $Eu^{3+}$ bằng phương pháp nóng chảy và xác định cấu trúc vô định hình cùng các nhóm dao động đặc trưng bằng các phép đo XRD, FTIR và Raman. Nghiên cứu đã vận dụng và phát triển chuyên sâu lý thuyết Judd-Ofelt kết hợp mô hình Inokuti-Hirayama để xác định bộ thông số cường độ $\Omega_\lambda$, đánh giá các đặc trưng phát xạ huỳnh quang và cơ chế truyền năng lượng phục hồi ngang giữa các ion $Dy^{3+}$. Các kết quả thực nghiệm và tính toán lý thuyết cung cấp luận cứ khoa học chính xác để định hướng ứng dụng vật liệu trong công nghệ chế tạo laser rắn, sợi quang khuếch đại và thiết bị chiếu sáng trắng.
