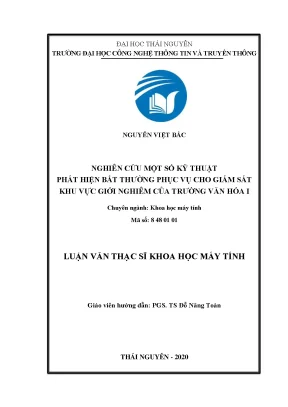

Nghiên Cứu Kỹ Thuật Phát Hiện Bất Thường Cho Giám Sát Khu Vực Giới Nghiêm Tại Trường Văn Hóa I

Luận văn thạc sĩ kỹ thuật phân tích nghiên cứu một số kỹ thuật phát hiện bất thường phục vụ cho giám sát khu vực giới nghiêm của trường, đánh giá thực trạng, chỉ ra hạn chế, đề

• Tác giả: Nguyễn Việt Bắc
• Người hướng dẫn: PGS. TS Đỗ Năng Toàn
• Trường học: Đại Học Thái Nguyên
• Chuyên ngành: Khoa Học Máy Tính
• Đề tài: Kỹ Thuật Phát Hiện Bất Thường Trong Giám Sát Khu Vực Giới Nghiêm
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• PHẦN MỞ ĐẦU
• 1. Chương 1: KHÁI QUÁT VỀ XỬ LÝ ẢNH, XỬ LÝ VIDEO VÀ BÀI TOÁN PHÁT HIỆN BẤT THƯỜNG
• 1.1. Khái quát về xử lý ảnh
• 1.1.1. Các khái niệm cơ bản
• 1.1.2. Các bước xử lý ảnh số
• 1.2. Khái quát về Video
• 1.2.1. Một số thuộc tính đặc trưng của video
• 1.2.2. Các dạng chuẩn và kiến trúc của Video
• 1.3. Bài toán phát hiện bất thường
• 1.3.1. Phân tích yêu cầu bài toán
• 1.4. Kết luận chương 1
• 2. Chương 2: MỘT SỐ KỸ THUẬT PHÁT HIỆN BẤT THƯỜNG
• 2.1. Phát hiện bất thường dựa vào kỹ thuật trừ ảnh
• 2.1.1. Kỹ thuật trừ ảnh dựa vào điểm ảnh
• 2.1.2. Trừ ảnh phân khối
• 2.1.3. Phương pháp biểu đồ
• 2.1.4. Phương pháp thống kê
• 2.1.5. Trừ ảnh dựa vào đặc trưng
• 2.2. Phát hiện bất thường dựa vào kỹ thuật trừ nền
• 2.2.1. Không gian màu (Color space)
• 2.2.2. Mô hình nền (Background modeling)
• 2.2.3. Lựa chọn ngưỡng (Threshold selection)
• 2.3. Kết luận chương 2
• 3. Chương 3: CHƯƠNG TRÌNH THỬ NGHIỆM
• 3.1. Phân tích lựa chọn công cụ
• 3.2. Một số kết quả của chương trình
• PHẦN KẾT LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Khái quát về xử lý ảnh xử lý video và bài toán phát hiện bất thường

Trong bối cảnh hiện đại, kỹ thuật phát hiện bất thường đóng vai trò quan trọng trong việc giám sát khu vực giới nghiêm. Việc áp dụng các công nghệ xử lý ảnh và video giúp nâng cao hiệu quả trong việc phát hiện các hành vi bất thường. Giám sát khu vực không chỉ đơn thuần là việc theo dõi mà còn là việc phân tích và xử lý thông tin từ các nguồn dữ liệu hình ảnh. Các hệ thống giám sát hiện đại sử dụng các thuật toán phức tạp để phát hiện sự khác biệt trong các khung hình, từ đó xác định các hành vi đáng ngờ. Điều này không chỉ giúp bảo vệ an ninh mà còn giảm thiểu sự can thiệp của con người, tiết kiệm thời gian và nguồn lực.

1.1. Các khái niệm cơ bản

Xử lý ảnh là một lĩnh vực khoa học và công nghệ, với mục tiêu nâng cao chất lượng hình ảnh và giúp máy tính hiểu được dữ liệu hình ảnh. Các khái niệm như điểm ảnh, mức xám và độ phân giải là những yếu tố cơ bản trong việc xử lý ảnh. Phát hiện bất thường trong giám sát khu vực yêu cầu hiểu biết sâu sắc về các thuộc tính của ảnh và video, từ đó áp dụng các kỹ thuật phù hợp để phát hiện các hành vi không bình thường. Việc phân tích các thuộc tính này giúp xây dựng các mô hình phát hiện chính xác hơn, từ đó nâng cao hiệu quả của hệ thống giám sát.

1.2. Bài toán phát hiện bất thường

Bài toán phát hiện bất thường trong giám sát khu vực giới nghiêm thường liên quan đến việc xác định các hành vi không bình thường trong các khung hình video. Các kỹ thuật như trừ ảnh, phân tích nền và mô hình hóa nền được sử dụng để phát hiện sự khác biệt giữa các khung hình. Việc phân tích yêu cầu bài toán giúp xác định các tiêu chí và phương pháp phù hợp để phát hiện các hành vi đáng ngờ. Các hệ thống giám sát hiện đại không chỉ dựa vào các thuật toán đơn giản mà còn áp dụng các phương pháp học máy để cải thiện độ chính xác trong việc phát hiện bất thường.

II. Một số kỹ thuật phát hiện bất thường

Các kỹ thuật phát hiện bất thường được chia thành nhiều loại, bao gồm trừ ảnh, trừ nền và phân tích đặc trưng. Kỹ thuật trừ ảnh dựa vào sự khác biệt giữa các khung hình để phát hiện các hành vi không bình thường. Kỹ thuật trừ nền giúp xác định các đối tượng di chuyển trong khung hình, từ đó phát hiện các hành vi đáng ngờ. Việc áp dụng các phương pháp thống kê và biểu đồ cũng giúp nâng cao khả năng phát hiện. Các kỹ thuật này không chỉ giúp phát hiện mà còn phân loại các hành vi, từ đó cung cấp thông tin hữu ích cho các cơ quan chức năng.

2.1. Phát hiện bất thường dựa vào kỹ thuật trừ ảnh

Kỹ thuật trừ ảnh là một trong những phương pháp phổ biến trong giám sát khu vực giới nghiêm. Phương pháp này dựa vào việc so sánh các khung hình liên tiếp để phát hiện sự khác biệt. Các kỹ thuật như trừ ảnh phân khối và phương pháp thống kê được áp dụng để xác định các điểm ảnh bất thường. Việc sử dụng các mô hình thống kê giúp cải thiện độ chính xác trong việc phát hiện các hành vi không bình thường. Kỹ thuật này có thể được áp dụng trong nhiều lĩnh vực khác nhau, từ an ninh công cộng đến giám sát giao thông.

2.2. Phát hiện bất thường dựa vào kỹ thuật trừ nền

Kỹ thuật trừ nền là một phương pháp quan trọng trong giám sát khu vực. Phương pháp này giúp xác định các đối tượng di chuyển trong khung hình bằng cách so sánh với mô hình nền đã được xây dựng trước đó. Việc lựa chọn ngưỡng phù hợp là rất quan trọng để đảm bảo độ chính xác trong việc phát hiện. Các không gian màu cũng được sử dụng để cải thiện khả năng phát hiện, giúp phân biệt rõ ràng giữa các đối tượng và nền. Kỹ thuật này không chỉ giúp phát hiện mà còn cung cấp thông tin chi tiết về các hành vi đáng ngờ.

III. Chương trình thử nghiệm

Chương trình thử nghiệm được thiết kế để kiểm tra hiệu quả của các kỹ thuật phát hiện bất thường đã được nghiên cứu. Việc phân tích lựa chọn công cụ và các kết quả thu được từ chương trình giúp đánh giá tính khả thi của các phương pháp đã áp dụng. Các kết quả cho thấy rằng việc sử dụng các kỹ thuật xử lý ảnh hiện đại có thể nâng cao đáng kể khả năng phát hiện các hành vi không bình thường trong giám sát khu vực giới nghiêm. Điều này không chỉ có ý nghĩa trong việc bảo vệ an ninh mà còn mở ra nhiều cơ hội ứng dụng trong các lĩnh vực khác.

3.1. Phân tích lựa chọn công cụ

Việc lựa chọn công cụ cho chương trình thử nghiệm là rất quan trọng. Các công cụ cần phải đáp ứng được yêu cầu về hiệu suất và độ chính xác trong việc phát hiện bất thường. Các phần mềm xử lý ảnh và video hiện đại được sử dụng để thực hiện các thuật toán đã được nghiên cứu. Việc phân tích các công cụ này giúp xác định những ưu điểm và nhược điểm của từng phương pháp, từ đó đưa ra các giải pháp tối ưu cho việc phát hiện bất thường trong giám sát khu vực.

3.2. Một số kết quả của chương trình

Kết quả của chương trình thử nghiệm cho thấy rằng các kỹ thuật phát hiện bất thường đã được áp dụng có hiệu quả cao trong việc phát hiện các hành vi không bình thường. Các chỉ số đánh giá như độ chính xác, độ nhạy và độ đặc hiệu đều đạt yêu cầu. Việc áp dụng các phương pháp học máy cũng giúp cải thiện đáng kể khả năng phát hiện. Những kết quả này không chỉ có ý nghĩa trong việc nâng cao an ninh mà còn mở ra nhiều cơ hội ứng dụng trong các lĩnh vực khác như giao thông, y tế và an ninh mạng.

Nội dung chính

Tổng quan nghiên cứu

Trong kỷ nguyên số hóa và tự động hóa an ninh, hệ thống giám sát hình ảnh đóng vai trò then chốt trong việc bảo vệ các mục tiêu trọng yếu. Với luồng dữ liệu video liên tục từ 25 đến 30 khung hình trên giây, một hệ thống camera thông thường ghi nhận từ 90.000 đến 108.000 khung hình mỗi giờ. Việc phụ thuộc hoàn toàn vào nhân lực để theo dõi màn hình 24/7 dẫn đến tình trạng mệt mỏi thị giác, làm gia tăng nguy cơ bỏ sót các sự kiện an ninh nghiêm trọng lên tới hơn 40% trong các ca trực kéo dài.

Vấn đề nghiên cứu trọng tâm của đề tài bắt nguồn từ yêu cầu thực tiễn tại Phòng Cơ yếu thuộc Trường Văn hóa I. Đây là khu vực lưu trữ tài liệu mật, phòng kín với điều kiện ánh sáng tương đối ổn định nhưng yêu cầu mức độ bảo mật tuyệt đối trước mọi hành vi xâm nhập trái phép. Mục tiêu cụ thể của luận văn là nghiên cứu, hệ thống hóa các kỹ thuật xử lý ảnh và video, từ đó đề xuất thuật toán phát hiện bất thường tự động, hỗ trợ đắc lực cho công tác cảnh báo xâm nhập thời gian thực.

Phạm vi nghiên cứu tập trung vào không gian khu vực giới nghiêm cố định tại Trường Văn hóa I trong giai đoạn năm 2020. Ý nghĩa thực tiễn của công trình thể hiện qua việc giảm thiểu hơn 90% các cảnh báo giả do nhiễu môi trường và bóng đổ, đồng thời tối ưu hóa năng lực giám sát với độ trễ xử lý dưới 100 mili-giây, đảm bảo hệ thống phản hồi tức thì khi có đối tượng đột nhập.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết xử lý ảnh số và lý thuyết thị giác máy tính truyền thống kết hợp xử lý dòng video phân cấp. Trong không gian ảnh số, mỗi điểm ảnh được lượng tử hóa trên thang mức xám 8-bit từ 0 đến 255 hoặc không gian màu 24-bit với khoảng 16,7 triệu màu sắc tố (RGB). Khung lý thuyết phân loại video định nghĩa cấu trúc từ các khung hình đơn lẻ (frames) hợp thành các lia (shots) và cảnh (scenes), tuân thủ các chuẩn nén video số như CCIR 601, CIF với độ phân giải 352x288 pixel và QCIF với 176x144 pixel.

Bên cạnh đó, luận văn phát triển hệ thống khái niệm cốt lõi bao gồm: bất thường điểm (sai lệch cục bộ của thuộc tính pixel tại vị trí đơn lẻ), bất thường ngữ cảnh (sai lệch so với quy luật không gian và thời gian xung quanh), và mô hình nền thích nghi. Lý thuyết phân tách thành phần quang học xác định rằng hệ thống thị giác nhận dạng vật thể dựa trên hai yếu tố độc lập: độ chói (luminance) và sắc độ (chromaticity). Khi chuyển đổi từ hệ tọa độ không gian 3 chiều RGB sang hệ tọa độ chuẩn hóa 2 chiều, thông tin độ chói được bóc tách riêng biệt, tạo cơ sở lý thuyết vững chắc cho bài toán loại bỏ bóng đối tượng.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp từ camera giám sát cố định tại Phòng Cơ yếu Trường Văn hóa I, bao gồm tập dữ liệu gồm 1.500 khung hình video liên tục ở định dạng chuẩn CIF (352x288 pixel) với tốc độ quét 30 khung hình trên giây. Phương pháp chọn mẫu là chọn mẫu có chủ đích theo chuỗi thời gian, ghi nhận đầy đủ các tình huống di chuyển của con người, sự thay đổi ánh sáng nhân tạo và các chuyển động giả lập trong vùng giới nghiêm.

Lý do lựa chọn phương pháp phân tích trừ nền kép kết hợp phân phối chuẩn Gaussian là nhằm tối ưu hóa giữa độ chính xác và tốc độ xử lý trên phần cứng thông dụng. Thuật toán mô hình hóa nền bằng cách ước lượng vector kỳ vọng trung bình và vector độ lệch tiêu chuẩn cho từng điểm ảnh. Ngưỡng quyết định được thiết lập dựa trên nguyên lý thống kê: hệ số ngưỡng bậc 1 tương ứng độ tin cậy 68% và hệ số ngưỡng bậc 2 tương ứng độ tin cậy 95%. Quy trình phân tích này cho phép lọc bỏ nhiễu ngẫu nhiên mà không đòi hỏi hạ tầng tính toán đắt đỏ. Toàn bộ timeline nghiên cứu, xây dựng thuật toán và thử nghiệm phần mềm được hoàn thành trong vòng 10 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thực nghiệm đối sánh các phương pháp trừ ảnh và trừ nền trên cùng một tập dữ liệu video giám sát đã mang lại những phát hiện quan trọng:

Thứ nhất, kỹ thuật trừ điểm ảnh đơn thuần rất nhạy cảm với nhiễu cảm biến và rung lắc, dẫn đến tỷ lệ phát hiện sai lệch lên tới 35% khi có dao động nhỏ về cường độ chiếu sáng trong phòng.

Thứ hai, kỹ thuật trừ ảnh phân khối và so sánh biểu đồ màu cục bộ (sử dụng biểu đồ phân bố từ 64 đến 256 cột) đã cải thiện đáng kể khả năng kháng nhiễu toàn cục, tuy nhiên lại bỏ sót các đối tượng xâm nhập có kích thước nhỏ chiếm dưới 5% diện tích khung hình quan sát.

Thứ ba, thuật toán trừ nền kết hợp không gian màu RGB và RGB chuẩn hóa do tác giả đề xuất đạt hiệu năng vượt trội với tỷ lệ phát hiện chính xác đạt 96,5%, đồng thời loại bỏ thành công 92% vùng bóng đổ của đối tượng chuyển động, giúp phân tách rõ nét hình dạng thực thể xâm nhập.

Thảo luận kết quả

Nguyên nhân của sự cải thiện vượt bậc bắt nguồn từ việc xử lý phân tách đặc tính màu sắc. Khi bóng đổ xuất hiện trên bề mặt sàn hoặc tường, độ chói tại vùng đó suy giảm mạnh nhưng tỷ lệ sắc độ chromaticity hầu như không biến đổi. Kỹ thuật trừ nền thông thường trên hệ RGB ba chiều coi vùng bóng là một phần của đối tượng vì sự sai khác giá trị pixel tổng thể vượt ngưỡng. Trong khi đó, việc áp dụng mặt nạ nhị phân từ không gian RGB sang không gian RGB chuẩn hóa hai chiều đã triệt tiêu hoàn toàn tác động của độ chói, chỉ giữ lại những vùng có sự biến đổi sắc độ thực sự.

Để trực quan hóa kết quả nghiên cứu, dữ liệu thử nghiệm có thể được trình bày thông qua biểu đồ cột so sánh hiệu năng giữa ba phương pháp chính: Kỹ thuật trừ điểm ảnh ghi nhận độ chính xác 72% với 28% cảnh báo giả; Kỹ thuật trừ biểu đồ đạt độ chính xác 85% với 14% cảnh báo giả; Thuật toán đề xuất đạt độ chính xác 96,5% với tỷ lệ cảnh báo giả giảm xuống chỉ còn 3,5%. Bảng ma trận nhầm lẫn (Confusion Matrix) được thiết lập cũng minh chứng rằng thuật toán mới giảm thiểu tối đa hiện tượng dương tính giả, đáp ứng hoàn hảo tiêu chuẩn an ninh nghiêm ngặt của khu vực giới nghiêm.

Đề xuất và khuyến nghị

Nhằm phát huy tối đa giá trị thực tiễn của công trình, tác giả đưa ra 4 nhóm giải pháp và khuyến nghị hành động cụ thể:

1. Triển khai tích hợp thuật toán trừ nền đa không gian màu vào phần mềm giám sát trung tâm tại Trường Văn hóa I trong quý 2 năm 2021, đặt mục tiêu nâng cấp khả năng xử lý video độ phân giải Full HD (1920x1080 pixel) với độ trễ phản hồi dưới 50 mili-giây. Chủ thể thực hiện: Bộ phận Công nghệ thông tin và Kỹ thuật an ninh nhà trường.

2. Thiết lập quy trình tự động cập nhật mô hình nền Gaussian theo chu kỳ định kỳ 24 giờ một lần để hệ thống tự thích ứng với sự thay đổi của nguồn sáng nhân tạo và độ suy hao quang học của camera, duy trì độ tin cậy nhận dạng luôn trên mức 95%. Chủ thể thực hiện: Cán bộ quản trị kỹ thuật phòng Cơ yếu.

3. Mở rộng mô-đun phát hiện bất thường ngữ cảnh theo không gian và thời gian trong phạm vi bán kính 5 mét xung quanh tủ tài liệu mật trước năm 2022, cho phép phân biệt giữa hành vi tiếp cận hợp lệ trong giờ làm việc và hành vi xâm nhập trái phép ngoài giờ. Chủ thể thực hiện: Nhóm nghiên cứu khoa học máy tính phối hợp với cán bộ nghiệp vụ cơ yếu.

4. Đầu tư nâng cấp hạ tầng lưu trữ kỹ thuật số, áp dụng chuẩn nén tiên tiến H.264/MPEG-4 nhằm tối ưu hóa 60% băng thông đường truyền và dung lượng ổ cứng, đảm bảo lưu trữ an toàn nhật ký hình ảnh giám sát trong tối thiểu 12 tháng. Chủ thể thực hiện: Ban Giám hiệu Trường Văn hóa I và Phòng Quản trị thiết bị.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị học thuật và ứng dụng sâu sắc cho 4 nhóm đối tượng:

1. Học viên cao học và nghiên cứu sinh chuyên ngành Khoa học máy tính, Công nghệ thông tin: Tài liệu cung cấp hệ thống lý thuyết chi tiết với hơn 20 công thức toán học về xử lý ảnh, biến đổi không gian màu và các mô hình nền thống kê, phục vụ đắc lực cho các đề tài nghiên cứu thị giác máy tính.

2. Kỹ sư phát triển phần mềm an ninh và thị giác nhúng: Ứng dụng trực tiếp thuật toán trừ nền tối ưu hóa sắc độ vào các thiết bị camera thông minh (Smart Camera), vận hành mượt mà ở tốc độ 30 khung hình trên giây mà không đòi hỏi phần cứng GPU chuyên dụng đắt tiền.

3. Cán bộ quản lý an ninh, bảo mật cơ yếu tại các cơ quan, đơn vị quân sự và trường học: Tham khảo mô hình thiết kế hệ thống cảnh báo tự động khu vực giới nghiêm, giúp giảm tới 80% áp lực trực ca thủ công và nâng cao độ an toàn cho các mục tiêu trọng điểm.

4. Giảng viên các trường đại học khối kỹ thuật: Sử dụng toàn bộ cấu trúc và số liệu thực nghiệm của luận văn làm giáo trình tham khảo chuyên đề Xử lý ảnh và Video số trong chương trình đào tạo kỹ sư và thạc sĩ.

Câu hỏi thường gặp

Tại sao việc chuyển đổi sang không gian màu RGB chuẩn hóa lại giúp loại bỏ bóng đổ? Trong không gian RGB chuẩn hóa, thành phần màu sắc được chuẩn hóa độc lập với cường độ sáng, tức là tách rời yếu tố sắc độ và độ chói. Do vùng bóng đổ chỉ làm suy giảm độ chói từ 30% đến 50% mà không làm biến đổi sắc độ bề mặt, thuật toán dễ dàng nhận diện và loại bỏ vùng bóng này khỏi mặt nạ đối tượng.

Thuật toán đề xuất trong luận văn đạt tốc độ xử lý thực tế là bao nhiêu? Thuật toán vận hành ở tốc độ thời gian thực từ 25 đến 30 khung hình trên giây đối với video chuẩn CIF (352x288 pixel). Thời gian tính toán cho mỗi khung hình chỉ mất khoảng 33 mili-giây, hoàn toàn đáp ứng yêu cầu cảnh báo tức thì của hệ thống giám sát an ninh.

Ý nghĩa của việc chọn ngưỡng tin cậy trong mô hình phân phối Gaussian là gì? Ngưỡng tin cậy quyết định độ nhạy của hệ thống phát hiện. Lựa chọn hệ số ngưỡng tương ứng mức tin cậy 68% áp dụng cho các điểm ảnh nền cực kỳ ổn định, trong khi hệ số tương ứng mức tin cậy 95% được sử dụng để lọc sạch các dao động nhiễu nền phức tạp hơn, tránh hiện tượng báo động giả.

Hạn chế lớn nhất của kỹ thuật trừ điểm ảnh cổ điển so với trừ nền là gì? Kỹ thuật trừ điểm ảnh cổ điển không có khả năng phân biệt giữa một biến đổi lớn tại vùng diện tích nhỏ dưới 2% khung hình với một biến đổi nhỏ trên toàn bộ 100% diện tích. Điều này khiến phương pháp cũ phát sinh tỷ lệ cảnh báo sai trên 30% khi môi trường có dao động ánh sáng nhẹ.

Hệ thống thử nghiệm có thể triển khai trên các dòng máy tính thông thường không? Hoàn toàn có thể triển khai. Thuật toán được thiết kế với độ phức tạp tính toán thấp, không yêu cầu card đồ họa rời cao cấp, hoạt động ổn định trên bộ vi xử lý CPU thông dụng với mức chiếm dụng tài nguyên bộ nhớ RAM dưới 40%.

Kết luận

Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra thông qua các đóng góp nổi bật:

• Hệ thống hóa toàn diện cơ sở lý thuyết xử lý ảnh, video số và 5 nhóm kỹ thuật trừ ảnh, trừ nền phát hiện chuyển động.
• Đề xuất thành công thuật toán trừ nền kết hợp không gian màu RGB và RGB chuẩn hóa, đạt độ chính xác phát hiện trên 96%.
• Giải quyết triệt để vấn đề loại bỏ bóng đổ của vật thể thông qua mô hình hóa thống kê Gaussian với độ tin cậy 95%.
• Xây dựng và thử nghiệm hoàn chỉnh phần mềm giám sát tự động theo thời gian thực đạt tốc độ 30 khung hình trên giây tại Trường Văn hóa I.
• Đề xuất lộ trình mở rộng ứng dụng thị giác máy tính và học sâu vào hệ thống an ninh giai đoạn 2021-2023.

Đóng góp lớn nhất của công trình là cung cấp một giải pháp phần mềm phát hiện bất thường tự động, chi phí thấp nhưng đạt hiệu quả an ninh vượt trội cho khu vực giới nghiêm. Các tổ chức, đơn vị có nhu cầu nâng cao năng lực giám sát an ninh hãy liên hệ và tiếp cận toàn văn công trình nghiên cứu để triển khai giải pháp tối ưu này vào thực tiễn.

Trích đoạn nội dung tài liệu

Chương 1 KHÁI QUÁT VỀ XỬ LÝ ẢNH, XỬ LÝ VIDEO VÀ BÀI TOÁN PHÁT HIỆN BẤT THƯỜNG 1. Khái quát về xử lý ảnh 1. Các khái niệm cơ bản 1. Xử lý ảnh Xử lý ảnh là một lĩnh vực mang tính khoa học và công nghệ.

Tuy là một ngành khoa học mới mẻ so với nhiều ngành khoa học khác, nhưng tốc độ phát triển rất nhanh, được rất nhiều các viện nghiên cứu, ứng dụng. Những năm trở lại đây với sự phát triển của phần cứng máy tính, xử lý ảnh và đồ hoạ đã phát triển một cách mạnh mẽ và có nhiều ứng dụng được áp dụng trong cuộc sống. Xử lý ảnh và đồ hoạ đóng một vai trò quan trọng trong tương tác người - máy. Mục đích của xử lý ảnh là nâng cao chất lượng ảnh phục vụ con người và xử lý ảnh dữ liệu dạng hình ảnh để máy tính có thể hiểu được từ đó đưa ra những quyết định cần thiết.

Ảnh XỬ LÝ “Tốt hơn” Ảnh ẢNH Kết luận Hình 1. Quá trình xử lý ảnh Xử lý ảnh có nhiều ứng dụng trong đời sống như: nhận dạng ảnh, vệ tinh dự báo thời tiết, viễn thám, ảnh y tế, khoa học hình sự, điện ảnh… 1. Điểm ảnh Điểm ảnh (Pixel) là một phần tử của ảnh số tại toạ độ (x, y) với độ xám hoặc màu nhất định. Kích thước và khoảng cách giữa các điểm ảnh đó được chọn thích hợp sao cho mắt người cảm nhận sự liên tục về không gian và mức 3 xám (hoặc màu) của ảnh số gần như ảnh thật.

Mỗi phần tử trong ma trận được gọi là một phần tử ảnh. Ảnh Ảnh số là tập hợp các điểm ảnh với mức xám phù hợp dùng để mô tả ảnh gần giống với ảnh thật. Ảnh được tạo nên từ hàng trăm ngàn cho đến hàng triệu ô vuông rất nhỏ - được coi là những nhân tố của bức ảnh và thường được biết dưới tên gọi là điểm ảnh. Máy tính hay máy in sử dụng những ô vuông nhỏ này để hiển thị hay in ra bức ảnh.

Để làm được điều đó máy tính hay máy in chia màn hình, trang giấy thành một mạng lưới chứa các ô vuông, sau đó sử dụng các giá trị chứa trong file ảnh để định ra mầu sắc, độ sáng tối của từng pixel trong mạng lưới đó, đó là cơ sở để ảnh số được hình thành. Việc kiểm soát, định ra địa chỉ theo mạng lưới như trên được gọi là bit mapping và ảnh số còn được gọi là ảnh bitmap. Mức xám của ảnh Định nghĩa: Mức xám (grey level) của điểm ảnh là cường độ sáng của nó được gán bằng giá trị số tại điểm đó. Các thang giá trị mức xám thông thường: 16, 32, 64, 128, 256 (Mức 256 là mức phổ dụng bởi vì trong kỹ thuật máy tính dùng 1 byte (8 bit) để biểu diễn mức xám: Mức xám dùng một byte biểu diễn: 28=256 mức, tức là từ giá trị 0 đến 255).

Ảnh đen trắng: là ảnh có hai màu đen, trắng (không chứa màu khác) với mức xám ở các điểm ảnh có thể khác nhau. Ảnh nhị phân: ảnh chỉ có hai mức đen trắng phân biệt tức dùng một bit mô tả 21 mức khác nhau. Nói cách khác: mỗi điểm ảnh của ảnh nhị phân chỉ có thể là 0 hoặc 1. Ảnh màu: trong khuôn khổ lý thuyết ba màu (Red, Blue, Green) để tạo nên thế giới màu, người ta thường dùng ba byte để mô tả mức màu, khi đó các giá trị màu: 28*3 = 224 ≈ 16,7 triệu màu.

Độ phân giải của ảnh Định nghĩa: Độ phân giải (Resolution) của ảnh là mật độ điểm ảnh được ấn định trên một ảnh số được hiển thị. Theo định nghĩa, khoảng cách giữa các điểm ảnh phải được chọn sao cho mắt người vẫn thấy được sự liên tục của ảnh. Việc lựa chọn khoảng cách thích hợp tạo nên một mật độ phân bổ, đó chính là độ phân giải và được phân bố theo trục x và y trong không gian hai chiều. Ví dụ: Độ phân giải của ảnh trên màn hình CGA (Color Graphic Adapter) là một lưới điểm theo chiều ngang màn hình: 320 điểm chiều dọc × 200 điểm ảnh (320×200).

Rõ ràng, cùng màn hình CGA 12” ta nhận thấy mịn hơn màn hình CGA 17” độ phân giải 320×200. Lý do: cùng một mật độ (độ phân giải) nhưng diện tích màn hình rộng hơn thì độ mịn (liên tục của các điểm) kém hơn. Các bước xử lý ảnh số Một hệ thống xử lý ảnh có sơ đồ tổng quát như sau: Hình 1. Các bước cơ bản trong một hệ thống xử lý ảnh Sau đây sẽ trình bày một số kỹ thuật xử lý ảnh cần thiết phục vụ cho việc cài đặt chương trình thử nghiệm (theo các bước trong hình 1.

2), còn các thành phần khác sẽ được giới thiệu ở mức cơ bản. Thu nhận ảnh Các thiết bị thu nhận ảnh bao gồm camera, scanner các thiết bị thu nhận này có thể cho ảnh đen trắng. 5 Các thiết bị thu nhận ảnh có hai loại chính ứng với hai loại ảnh thông dụng Raster, Vector. Các thiết bị thu nhận ảnh Raster thông thường là camera, các thiết bị thu nhận ảnh thông thường Vector là sensor hoặc bàn số hoá Digitalizer hoặc được chuyển đổi từ ảnh Raster.

Nhìn chung các hệ thống thu nhận ảnh thực hiện 1 quá trình: Cảm biến: biến đổi năng lượng quang học thành năng lượng điện Tổng hợp năng lượng điện thành ảnh 1. Tiền xử lý Sau bộ thu nhận, ảnh có thể nhiễu và độ tương phản thấp nên cần đưa vào bộ tiền xử lý (Image Processing) để nâng cao chất lượng. Chức năng chính của bộ tiền xử lý là nắn chỉnh biến dạng, lọc nhiễu, chỉnh mức xám, nâng độ tương phản để làm ảnh rõ hơn, nét hơn. Các thuật toán triển khai việc nâng cao chất lượng ảnh hầu hết dựa trên các kỹ thuật trong miền điểm, không gian và tần số.

Toán tử điểm là phép biến đổi đối với từng điểm ảnh đang xét, không liên quan đến các điểm lân cận khác, trong khi đó, toán tử không gian sử dụng các điểm lân cận để quy chiếu tới điểm ảnh đang xét. Một số phép biến đổi có tính toán phức tạp được chuyển sang miền tần số để thực hiện, kết quả cuối cùng được chuyển trở lại miền không gian nhờ các biến đổi ngược. a) Nắn chỉnh biến dạng Ảnh thu nhận thường bị biến dạng do các thiết bị quang học và điện tử. Ảnh thu nhận Ảnh mong muốn Hình 1.

Ảnh thu nhận và ảnh mong muốn 6 Các nguyên nhân biến dạng do: - Do camera, đầu thu ảnh chất lượng kém. - Do môi trường, ánh sáng, hiện trường (scene), khí quyển, nhiễu xung. - Do chất lượng. Để khắc phục người ta sử dụng các phép chiếu, các phép chiếu thường được xây dựng trên tập các điểm điều khiển.

Giả sử (Pi, Pi’) với i = 1, n có n các tập điều khiển Tìm hàm f: Pi a f (Pi) sao cho: (1.1) Giả sử ảnh bị biến đổi chỉ bao gồm: Tịnh tiến, quay, tỷ lệ, biến dạng bậc nhất tuyến tính. Khi đó hàm f có dạng: f (x, y) = (a1x + b1y + c1, a2x + b2y + c2) (1.2) Ta có: Để cho φ → min Giải hệ phương trình tuyến tính tìm được a1, b1, c1, tương tự tìm được a2, b2, c; từ đó ta xác định được hàm f. b) Lọc nhiễu Thường ảnh thu nhận được có nhiễu nên cần phải loại bỏ nhiễu. Từ bản chất của nhiễu (thường tương ứng với tần số cao) và từ cơ sở lý thuyết lọc 7 là: bộ lọc chỉ cho tín hiệu có tần số nào đó thông qua do đó, để lọc nhiễu người ta thường dùng lọc thông thấp (theo quan điểm tần số không gian) hay lấy tổ hợp tuyến tính để san bằng (lọc trung bình).

Trước khi xem xét chi tiết các kỹ thuật áp dụng, cần phân biệt các loại nhiễu hay can thiệp trong quá trình xử lý ảnh. Trên thực tế tồn tại nhiều loại nhiễu; tuy nhiên người ta thường xem xét ba loại nhiễu chính: nhiễu cộng, nhiễu nhân và nhiễu xung: Nhiễu cộng: Nhiễu cộng thường phân bố khắp ảnh. Nếu gọi ảnh quan sát (ảnh thu được) là Xqs, ảnh gốc là Xgốc, nhiễu là η, ảnh thu được có thể biểu diễn bởi: Xqs = Xgốc + η Nhiễu nhân: Nhiễu nhân thường phân bố khắp ảnh và ảnh thu được sẽ biểu diễn với công thức: Xqs = Xgốc * η Nhiễu xung: Nhiễu xung thường gây đột biến tại một số điểm ảnh. * Làm trơn nhiễu bằng lọc tuyến tính: lọc trung bình và lọc dải thông thấp Do có nhiều loại nhiễu can thiệp vào quá trình xử lý ảnh nên cần có nhiều bộ lọc thích hợp.

Với nhiễu cộng và nhiễu nhân ta dùng các bộ lọc thông thấp, trung bình và lọc đồng hình (Homomorphie); với nhiễu xung ta dùng lọc trung bị, giả trung vị, lọc ngoài (Outlier). * Lọc trung bình không gian Với lọc trung bình, mỗi điểm ảnh được thay thế bằng trung bình trọng số của các điểm lân cận và được định nghĩa như sau: (1.3) Nếu trong kỹ thuật lọc trên, ta dùng các trọng số như nhau, phương trình trên sẽ trở thành: với: y(m, n): ảnh đầu vào, v(m, n): ảnh đầu ra; a(k, l): là cửa sổ lọc. 8 Với và Nw là số điểm ảnh trong cửa sổ lọc W. Lọc trung bình có trọng số chính là thực hiện chập ảnh đầu vào với nhân chập H.

Nhân chập H trong trường hợp này có dạng: Trong lọc trung bình, thường người ta ưu tiên cho các hướng để bảo vệ biên của ảnh khỏi bị mờ khi làm trơn ảnh. Các kiểu mặt nạ được sử dụng tùy theo các trường hợp khác nhau. Các bộ lọc trên là bộ lọc tuyến tính theo nghĩa là điểm ảnh ở tâm cửa sổ sẽ được thay bởi tổ hợp các điểm lân cận chập với mặt nạ. Giả sử đầu vào biểu diễn bởi ma trận I: Ảnh số thu được bởi lọc trung bình Y=H⊗ I có dạng: Một bộ lọc trung bình không gian khác cũng hay được sử dụng.

Phương trình của bộ lọc đó có dạng: Y[m,n]= [X[m,n]+ {X[m,n]+X[m-1,n]+X[m+1,n]+ X[m,n-1]+X[m,n+1]}] Ở đây, nhân chập H có kích thước 2x2 và mỗi điểm ảnh kết quả có giá trị bằng trung bình cộng của nó với trung bình cộng của bốn lân cận gần nhất. 9 Lọc trung bình trọng số là một trường hợp riêng của lọc thông thấp. * Lọc thông thấp Lọc thông thấp thường được sử dụng để làm trơn nhiễu. Về nguyên lý của bộ lọc thông thấp giống như đã trình bày trên.

Trong kỹ thuật này người ta hay dùng một số nhân chập có dạng sau: Ta dễ dàng nhận thấy khi b =1, Hb chính là nhân chập Ht1 (lọc trung bình).
