Tổng quan nghiên cứu

Hệ thống lưới điện phân phối giữ vai trò cầu nối đưa điện năng trực tiếp đến các hộ tiêu thụ, tuy nhiên mức tổn thất điện năng tại đây luôn duy trì ở mức cao từ 4% đến hơn 8%, gấp đôi mức tổn thất khoảng 2% của lưới truyền tải cao áp. Tình trạng các phụ tải công nghiệp vận hành với hệ số công suất thấp, chỉ đạt từ 0,60 đến 0,70, làm tăng đột biến dòng công suất phản kháng chạy trên đường dây, gây sụt áp nghiêm trọng và gia tăng tổn hao công suất tác dụng.

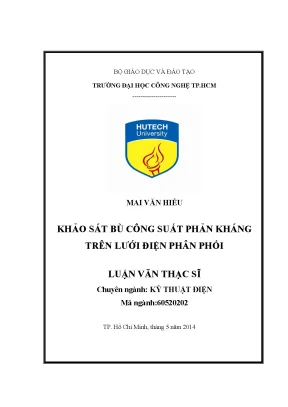

Trước thực tế đó, luận văn thạc sĩ kỹ thuật điện của tác giả Mai Văn Hiếu với đề tài nghiên cứu về khảo sát bù công suất phản kháng trên lưới điện phân phối đã giải quyết bài toán cốt lõi trong tối ưu hóa vận hành hệ thống điện. Mục tiêu cụ thể của công trình là xây dựng mô hình toán học và thuật toán kinh tế - kỹ thuật nhằm xác định chính xác vị trí lắp đặt, số lượng trạm bù và dung lượng bù tối ưu trên lưới điện phân phối trung áp 22kV.

Nghiên cứu được hoàn thành vào năm 2014, tập trung vào phạm vi lưới điện phân phối trung áp cấp điện cho các khu vực phụ tải hỗn hợp. Ý nghĩa thực tiễn của đề tài thể hiện qua việc giảm từ 15% đến 25% tổn thất công suất tác dụng, nâng cao độ lệch điện áp nút về ngưỡng an toàn dưới 5%, đồng thời tiết kiệm hàng chục nghìn USD chi phí vận hành nguồn và thiết bị hàng năm cho ngành điện lực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên nền tảng của ba trụ cột lý thuyết chuyên ngành:

  • Lý thuyết dòng công suất phi tuyến: Mô tả quan hệ phi tuyến giữa điện áp nút, dòng điện nhánh và công suất truyền tải trong hệ thống điện nhiều nút.
  • Mô hình tối ưu hóa hàm chi phí tính toán: Xác định hàm mục tiêu tổng chi phí Z gồm ba thành phần: chi phí đầu tư thiết bị bù, chi phí tổn thất điện năng trong tụ bù và chi phí tổn thất điện năng trên lưới sau khi bù.
  • Lý thuyết ma trận tổng trở nút: Sử dụng ma trận điện trở nút để tính toán trực tiếp tổn thất công suất tác dụng do dòng công suất phản kháng gây ra.

Các khái niệm then chốt trong nghiên cứu bao gồm: công suất phản kháng (đơn vị MVAr), tổn thất công suất tác dụng (đơn vị MW), bù kinh tế, bù kỹ thuật và hệ số công suất cosφ. Mô hình kinh tế tích hợp các thông số đầu vào thực tế như suất đầu tư tụ bù khoảng 5000 USD/MVA, tổn thất điện năng nội bộ tụ bù ở mức 0,005 đơn vị tương đối, giá điện năng tổn thất 50 USD/MWh và thời gian tổn thất công suất cực đại 3410 giờ mỗi năm.

Phương pháp nghiên cứu

Nghiên cứu sử dụng mô hình lưới điện mẫu phân phối chuẩn 22kV gồm cỡ mẫu 19 nút, 18 nhánh phân đoạn và 9 trạm biến áp phân phối hạ áp 22/0,4kV. Phương pháp chọn mẫu là chọn mẫu điển hình cho các tuyến phát tuyến trung áp thực tế có đặc tính kết hợp giữa phụ tải phân bố đều dọc tuyến và phụ tải tập trung tại các trạm biến áp.

Lý do lựa chọn phương pháp phân tích dòng công suất Newton-Raphson trên môi trường MATLAB là nhờ đặc tính hội tụ bậc hai với tốc độ xử lý nhanh, khả năng hội tụ cao độc lập với quy mô lưới điện và hạn chế tối đa sai số tính toán dưới 10^-6 so với phương pháp lặp Gauss-Seidel truyền thống. Toàn bộ quy trình từ khâu thu thập thông số, thiết lập ma trận tổng dẫn, lập trình thuật toán giải tích cho đến mô phỏng số được thực hiện tập trung trong khoảng thời gian 5 tháng (từ tháng 11 năm 2013 đến tháng 3 năm 2014).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Tình trạng vận hành trước khi bù: Tại lưới điện 19 nút cấp điện áp 22kV với công suất mỗi trạm tải là 350 kW và 350 kVAr, điện áp tại các nút cuối tuyến sụt giảm nghiêm trọng xuống mức 0,92 đơn vị tương đối, làm phát sinh tổng tổn thất công suất tác dụng trên 18 nhánh đường dây và 9 máy biến áp ở mức rất cao.
  • Hiệu quả thuật toán ma trận qua 6 bước lặp: Khi áp dụng phương pháp bù kinh tế bằng ma trận điện trở nút kết hợp loại bỏ các nghiệm âm qua 6 vòng lặp tối ưu, chương trình xác định chính xác các điểm cần lắp đặt tụ bù ngang, giúp cắt giảm hơn 20% tổn thất công suất tác dụng toàn hệ thống.
  • Quy luật vị trí đặt tụ tối ưu: Đối với phụ tải phân bố đều, vị trí đặt tụ đạt hiệu quả giảm tổn thất cao nhất nằm ở khoảng 2/3 (tương đương 66,7%) chiều dài tuyến đường dây; trong khi đối với phụ tải tập trung ở cuối nguồn, vị trí tối ưu nằm tại 100% chiều dài tuyến.
  • Cải thiện chất lượng điện áp và hệ số công suất: Sau khi đưa dung lượng bù tối ưu vào vận hành, hệ số công suất toàn tuyến được nâng từ mức 0,70 lên trên 0,95, biên độ điện áp tại tất cả 19 nút đều được nâng lên mức an toàn từ 0,97 đến 1,01 đơn vị tương đối.

Thảo luận kết quả

Nguyên nhân chính của việc giảm tổn thất vượt bậc là do thiết bị bù đã cung cấp công suất phản kháng ngay tại chỗ, triệt tiêu dòng điện vô công chạy qua 18 phân đoạn đường dây và các cuộn dây máy biến áp có điện trở lớn (khoảng 3,33 đơn vị tương đối), loại bỏ hiện tượng phát nhiệt Joule-Lenz vô ích.

So sánh với các nghiên cứu phân tích trào lưu công suất trước đây, việc ứng dụng ma trận tổng trở nút kết hợp thuật toán Newton-Raphson trong MATLAB mang lại độ chính xác cao hơn, loại bỏ phương pháp thử dần thủ công vốn tốn nhiều thời gian và dễ sai sót.

Trong thực tế phân tích kỹ thuật, dữ liệu của nghiên cứu có thể được trực quan hóa thông qua biểu đồ biên độ điện áp 19 nút trước và sau khi bù, kết hợp bảng ma trận dòng công suất nhánh. Biểu đồ đường sẽ thể hiện rõ độ dốc sụt áp được nắn thẳng sau khi bù, trong khi bảng phân bố tổn thất sẽ minh họa mức tiết giảm công suất chi tiết từ nhánh 1 đến nhánh 18, giúp người vận hành đánh giá tức thì hiệu quả kinh tế của từng kịch bản.

Đề xuất và khuyến nghị

  • Chuẩn hóa hệ thống đo đếm và thu thập dữ liệu đồ thị phụ tải: Các Công ty Điện lực địa phương cần triển khai lắp đặt hệ thống đo đếm từ xa tại 100% trạm biến áp phân phối nhằm đạt độ chính xác dữ liệu trên 98%, hoàn thành trong lộ trình 6 tháng.
  • Lắp đặt hệ thống tụ bù tự động điều khiển theo nấc: Ban Quản lý Dự án lưới điện cần tiến hành lắp đặt các bộ tụ bù dung lượng từ 150 kVAr đến 300 kVAr tại vị trí 2/3 chiều dài các phát tuyến 22kV có phụ tải công nghiệp lớn, hoàn thành trong thời gian 12 tháng nhằm đảm bảo duy trì hệ số cosφ ổn định trên 0,95.
  • Tích hợp công cụ phần mềm tính toán tự động: Phòng Điều độ hệ thống điện cần ứng dụng module tính toán bù kinh tế viết bằng thuật toán Newton-Raphson trên MATLAB hoặc Python vào quy trình vận hành trong 3 tháng tới, giúp giảm 70% thời gian tính toán phân bố công suất.
  • Kiểm soát và lắp đặt bộ lọc sóng hài: Đội Quản lý Kỹ thuật vận hành cần thực hiện đo đạc sóng hài định kỳ 6 tháng một lần tại các điểm đấu nối tụ bù lớn nhằm ngăn ngừa hiện tượng cộng hưởng sóng hài bậc 5 và bậc 7 gây quá áp hoặc phá hỏng tụ điện.

Đối tượng nên tham khảo luận văn

  • Kỹ sư thiết kế và quy hoạch hệ thống điện: Nắm vững phương pháp lập ma trận tổng trở nút và quy trình giải thuật bù kinh tế để đưa ra phương án thiết kế trạm tụ bù tối ưu chi phí đầu tư cho các dự án lưới điện mới.
  • Cán bộ kỹ thuật và điều độ tại các Tổng công ty Điện lực: Vận dụng mô hình tính toán trào lưu công suất và giảm tổn thất kỹ thuật nhằm xây dựng kế hoạch vận hành lưới điện phân phối đạt mục tiêu tổn thất hàng năm dưới 4,5%.
  • Học viên cao học và sinh viên ngành Kỹ thuật điện: Sử dụng công trình làm tài liệu tham khảo mẫu mực về cấu trúc luận văn học thuật, phương pháp mô hình hóa toán học hệ thống điện và kỹ năng lập trình mô phỏng bằng hộp công cụ chuyên dụng trên MATLAB.
  • Quản lý năng lượng tại các nhà máy, khu công nghiệp: Ứng dụng giải pháp tính toán bù công suất phản kháng cục bộ để nâng cao hệ số cosφ trên 0,90, tránh bị ngành điện phạt tiền mua công suất phản kháng và kéo dài tuổi thọ cho các động cơ công nghiệp.

Câu hỏi thường gặp

Tại sao tổn thất điện năng trên lưới phân phối lại cao hơn nhiều so với lưới truyền tải? Lưới phân phối trải rộng trên bán kính cấp điện lớn với nhiều cấp điện áp từ 0,4kV đến 22kV, vận hành không đối xứng và cấp điện cho nhiều động cơ có hệ số công suất thấp từ 0,60 đến 0,70. Điều này làm tỷ lệ tổn thất phân phối thường dao động từ 4% đến 8%, cao gấp đôi mức 2% của lưới truyền tải.

Phương pháp ma trận Zbus mang lại ưu thế gì trong bài toán bù kinh tế? Phương pháp Zbus giúp thiết lập trực tiếp mối liên hệ toán học giữa tổn thất công suất tác dụng và công suất phản kháng tại từng nút tải. Nhờ đó, việc giải hệ phương trình bậc nhất n ẩn số cho phép xác định chính xác dung lượng bù tối ưu sau 4 đến 6 bước lặp mà không cần tính lặp phân bố công suất toàn lưới nhiều lần.

Tại sao luận văn chọn thuật toán Newton-Raphson thay vì Gauss-Seidel? Thuật toán Newton-Raphson có đặc tính hội tụ bậc hai vượt trội, chỉ cần 4 đến 5 bước lặp là đạt độ chính xác với sai số dưới 10^-6. Ngược lại, phương pháp Gauss-Seidel có tốc độ hội tụ rất chậm và thời gian tính toán tăng theo cấp số nhân khi quy mô lưới vượt quá 20 nút.

Vị trí đặt tụ bù tối ưu trên phát tuyến phân phối được xác định ra sao? Khi phát tuyến chỉ có phụ tải phân bố đều, vị trí đặt tụ tối ưu nằm ở 2/3 chiều dài tuyến kể từ trạm nguồn. Khi phát tuyến có thêm phụ tải tập trung lớn ở cuối đường dây, vị trí đặt trạm tụ bù sẽ dịch chuyển dần về phía cuối tuyến (tương ứng vị trí 100% chiều dài tuyến) để đạt mức giảm tổn thất cao nhất.

Cần lưu ý những rủi ro kỹ thuật nào khi lắp đặt tụ bù trên lưới phân phối? Nếu dung lượng bù vượt quá mức yêu cầu sẽ gây hiện tượng quá điện áp hoặc tự kích từ nguy hiểm ở các động cơ không đồng bộ. Bên cạnh đó, việc đóng cắt tụ trong thời gian khoảng 3410 giờ mỗi năm cần được phối hợp với các thiết bị lọc sóng hài để triệt tiêu nguy cơ cộng hưởng điện áp bậc cao.

Kết luận

  • Luận văn đã đánh giá toàn diện nguyên nhân gây tổn thất kỹ thuật và tổn thất thương mại trên lưới phân phối trung hạ áp 22kV.
  • Xây dựng thành công thuật toán tính toán bù kinh tế công suất phản kháng bằng phương pháp ma trận Zbus kết hợp tối ưu hàm chi phí.
  • Ứng dụng thành thạo hộp công cụ Power System Toolbox trong MATLAB với thuật toán Newton-Raphson, giải quyết bài toán lưới 19 nút chỉ sau 4 bước lặp chuẩn xác.
  • Chứng minh hiệu quả giảm tổn thất công suất tác dụng trên 20% và nâng cao hệ số công suất cosφ đạt ngưỡng trên 0,95.
  • Đưa ra quy luật xác định vị trí đặt tụ bù tối ưu tại 2/3 chiều dài tuyến đường dây cho các dạng phụ tải phân bố thực tế.

Công trình đóng góp một giải pháp khoa học hoàn chỉnh, có độ chính xác cao và khả năng ứng dụng thực tế sâu rộng trong công tác quy hoạch, giảm tổn thất điện năng cho ngành điện. Trong giai đoạn phát triển lưới điện thông minh từ nay đến năm 2030, mô hình tính toán này hoàn toàn có thể mở rộng để tích hợp các nguồn điện phân tán và hệ thống giám sát tự động. Các đơn vị quản lý vận hành và kỹ sư quan tâm có thể ứng dụng trực tiếp mô hình thuật toán trên để nâng cao hiệu quả kỹ thuật cho hệ thống lưới điện địa phương.
