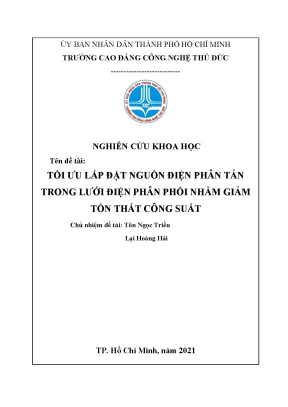

Tối Ưu Lắp Đặt Nguồn Điện Phân Tán Trong Lưới Điện Phân Phối

Chuyên khảo kỹ thuật phân tích Tối ưu đặt nguồn điện phân tán trong lưới điện phân phối nhằm giảm tổn thất công suất, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Tôn Ngọc Triều
• Trường học: Trường Cao Đẳng Công Nghệ Thủ Đức
• Đề tài: Tối Ưu Lắp Đặt Nguồn Điện Phân Tán Giảm Tổn Thất Công Suất Trong Lưới Điện Phân Phối
• Loại tài liệu: nghiên cứu khoa học
• Năm xuất bản: 2021
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Đối tượng và phạm vi nghiên cứu
• 1.2. Mục tiêu và nhiệm vụ nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 1.4. Điểm mới của đề tài
• 1.5. Giá trị thực tiễn của đề tài
• 1.6. Bố cục của đề tài
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Lưới điện phân phối
• 2.2. Giới thiệu về lưới điện phân phối
• 2.3. Tái cấu hình LĐPP
• 2.4. Nguồn điện phân tán (DG)
• 2.5. Vai trò của DG
• 2.6. Các tác động chính của DG trên LĐPP
• 2.7. Phân loại các DG
• 2.8. Các công nghệ và các ứng dụng của DG
• 2.9. Các lợi ích của các DG
• 2.10. Các thách thức khi kết nối DG vào LĐPP
• 2.11. Kế hoạch mở rộng DG trên LĐPP
• 2.12. Phương pháp và thuật toán tối ưu hóa lắp đặt DG
• 2.13. Hàm mục tiêu của bài toán để tối ưu DGA trên LĐPP
• 2.14. Giảm thiểu tổn thất công suất
• 2.15. Cải thiện cấu hình điện áp
• 2.16. Mục tiêu về tài chính
• 2.17. Tối ưu hóa đa mục tiêu
• 2.18. Các ràng buộc tối ưu DGA
• 3. CHƯƠNG 3: TỐI ƯU LẮP ĐẶT NGUỒN ĐIỆN PHÂN TÁN TRONG LƯỚI ĐIỆN PHÂN PHỐI
• 3.1. Thuật toán tối ưu Whale Optimization Algorithm (WOA)
• 3.2. Mô tả bài toán
• 3.3. Tối ưu vị trí và công suất DGs trên LĐPP sử dụng WOA
• 4. CHƯƠNG 4: MÔ PHỎNG LƯỚI ĐIỆN
• 5. CHƯƠNG 5: KẾT LUẬN
• 5.1. Hướng nghiên cứu tiếp theo
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nguồn Điện Phân Tán Giảm Tổn Thất Điện Năng

Điện năng đóng vai trò then chốt trong sự ổn định và phát triển kinh tế, xã hội của mỗi quốc gia. Tuy nhiên, tình trạng thiếu hụt năng lượng, đặc biệt là điện năng, ngày càng trở nên cấp bách, đặc biệt trong các giờ cao điểm. Giải pháp cải tạo, nâng cấp đường dây hoặc lắp đặt thêm trạm biến áp đòi hỏi vốn đầu tư lớn và làm tăng chi phí vận hành. Do đó, việc sử dụng nguồn điện phân tán (DG) trở thành một lựa chọn hiệu quả. DG giúp giảm công suất điện mua từ hệ thống truyền tải, tận dụng các nguồn năng lượng tái tạo, giảm giá điện, và trì hoãn việc xây dựng thêm đường dây mới. Theo nghiên cứu, tổn thất điện năng trên lưới điện phân phối chiếm tỷ lệ đáng kể, từ 4-6,7% tổng công suất sản xuất của Tập đoàn Điện lực Việt Nam (EVN).

1.1. Định nghĩa và lợi ích của Nguồn Điện Phân Tán DG

Nguồn điện phân tán (DG) là các máy phát có công suất nhỏ hơn 10MW, chi phí thấp, dễ vận hành và xây dựng nhanh chóng. DG có thể sử dụng các nguồn năng lượng tái tạo như thủy năng, phong năng, quang năng. Công nghệ DG đa dạng: nhiệt điện kết hợp, quang điện, tuabin gió, pin nhiên liệu, thủy điện nhỏ, máy phát động cơ đốt trong, microturbine. DG mang lại nhiều lợi ích như giảm tải trên lưới điện, giảm tổn hao công suất và chi phí vận hành, cải thiện chất lượng điện và độ tin cậy, bình ổn giá điện, cung cấp các dịch vụ hỗ trợ. Các DG hoạt động độc lập không hiệu quả do chi phí vận hành tăng cao, công suất phát điện không ổn định nên độ tin cậy cung cấp điện thấp. Vì vậy, các DG thường được kết nối trực tiếp với lưới điện phân phối trung áp/ hạ áp. Khách hàng có thể kiểm soát giá thành điện năng và chuyển đổi nguồn điện sao cho họ có lợi nhất.

1.2. Ảnh hưởng của DG đến Lưới Điện Phân Phối LĐPP

Khi lưới điện phân phối có kết nối các DG, khách hàng có thể kiểm soát giá thành điện năng và chuyển đổi nguồn điện sao cho họ có lợi nhất. Vì thế, cần căn cứ vào cấu trúc lưới điện, dung lượng cần truyền tải, giá điện mua từ hệ thống và từ các DG, các yêu cầu về tác động môi trường để đưa ra các phương án thay đổi cấu trúc lưới điện ở từng thời điểm sao cho chi phí vận hành (chi phí chuyển tải và tổn thất công suất) là nhỏ nhất, đồng thời đảm bảo các yêu cầu kỹ thuật. DG có trở kháng lớn, nên dòng ngắn mạch của nó rất nhỏ, do đó mức độ ảnh hưởng đến LĐPP khi nó vận hành song song là rất thấp. Các điều độ viên phải căn cứ vào cấu trúc lưới điện, dung lượng cần truyền tải, giá điện mua từ hệ thống và từ các DG và các yêu cầu về tác động môi trường và sinh thái.

II. Vấn Đề Tổn Thất Công Suất Thách Thức Lớn Trên Lưới Điện

Một trong những thách thức lớn nhất trong vận hành lưới điện phân phối là tổn thất công suất. Theo thống kê từ EVN, tổn thất điện năng hàng năm chiếm tỷ lệ đáng kể. Tổn thất này không chỉ gây lãng phí tài nguyên mà còn làm tăng chi phí vận hành và giảm hiệu quả kinh tế. Việc tìm ra các giải pháp để giảm thiểu tổn thất công suất là vô cùng quan trọng. Bài toán “Tối ưu lắp đặt nguồn điện phân tán trong lưới điện phân phối nhằm giảm tổn thất công suất” là một trong những hướng đi tiềm năng, có thể góp phần cải thiện đáng kể hiệu quả vận hành của hệ thống điện.

2.1. Nguyên nhân gây tổn thất công suất trong LĐPP

Tổn thất điện năng trên LĐPP chiếm tỷ lệ cao do nhiều yếu tố, bao gồm: nhiều cấp điện áp, phương thức vận hành chưa tốt, đường dây phức tạp, các hộ phụ tải có tính chất khác nhau, thiết kế kín - mạch vòng, vận hành hở - mạch tia. Lưới điện phân phối (LĐPP) là một bộ phận chiếm tỉ lệ lớn trong hệ thống điện của các quốc gia, có nhiệm vụ truyền tải điện năng trực tiếp đến các phụ tải dùng điện. Mặt khác LĐPP có tính chất: Thiết kế kín - mạch vòng, vận hành hở - mạch tia. Do đó mục tiêu của bài toán tái cấu hình LĐPP là tìm ra được cấu trúc phương thức vận hành hình tia đảm bảo yêu cầu mục tiêu giảm tổn thất trên lưới điện và đảm bảo được yêu cầu kỹ thuất để hệ thống vận hành bình thường.

2.2. Tầm quan trọng của việc giảm tổn thất công suất

Giảm tổn thất công suất không chỉ giúp tiết kiệm năng lượng mà còn mang lại nhiều lợi ích khác, như giảm chi phí vận hành, tăng độ tin cậy cung cấp điện, và cải thiện chất lượng điện năng. Các giải pháp giảm tổn thất công suất đóng vai trò quan trọng trong việc đảm bảo an ninh năng lượng và phát triển bền vững. Để giảm tổn thất trên LĐPP các điều độ viên sẽ thay đổi cấu trúc LĐPP vận hành bằng các thao tác đóng /mở các cặp khóa điện trên LĐPP. Vì vậy, trong quá trình thiết kế các loại khóa điện (Recloser, LBS, DS, LTD…) sẽ được lắp đặt tại các vị trí tốt nhất để...'.

III. Cách Tối Ưu Vị Trí Công Suất DG Giải Pháp Giảm Tổn Thất

Việc xác định vị trí và công suất tối ưu cho các nguồn điện phân tán (DG) đóng vai trò then chốt trong việc giảm tổn thất công suất. Bằng cách đặt các DG ở các vị trí chiến lược và điều chỉnh công suất phù hợp, có thể giảm thiểu dòng điện trên các đường dây, từ đó giảm tổn thất điện năng. Các phương pháp tối ưu hóa, như Thuật toán Whale Optimization Algorithm (WOA), có thể được sử dụng để giải quyết bài toán này.

3.1. Xác định vị trí tối ưu cho DG bằng thuật toán WOA

Thuật toán Whale Optimization Algorithm (WOA) là một thuật toán tối ưu hóa metaheuristic, mô phỏng hành vi săn mồi của cá voi lưng gù. Thuật toán này có thể được áp dụng để tìm kiếm vị trí và công suất tối ưu cho các DG trong lưới điện phân phối. WOA có khả năng tìm kiếm không gian giải pháp hiệu quả và tìm ra các giải pháp tốt trong thời gian ngắn.

3.2. Tối ưu công suất DG để giảm tổn thất điện năng

Sau khi xác định vị trí lắp đặt DG, việc tối ưu công suất của DG là rất quan trọng. Công suất DG phải được điều chỉnh sao cho phù hợp với nhu cầu phụ tải và điều kiện vận hành của lưới điện. Nếu công suất DG quá lớn, có thể gây ra quá áp và các vấn đề khác. Nếu công suất DG quá nhỏ, hiệu quả giảm tổn thất sẽ không cao. Do đó, cần phải có một phương pháp tối ưu hóa để xác định công suất DG phù hợp.

3.3. Kết hợp WOA với tái cấu trúc lưới điện

Kết hợp thuật toán tối ưu vị trí DG với việc tái cấu trúc LĐPP là một giải pháp hiệu quả. Việc thay đổi cấu trúc LĐPP có thể giúp giảm tổn thất điện năng và cải thiện độ tin cậy cung cấp điện. Thuật toán WOA có thể được sử dụng để đồng thời tối ưu vị trí DG và cấu trúc LĐPP.

IV. Ứng Dụng Mô Phỏng Thực Tế Kết Quả Nghiên Cứu Tối Ưu

Nghiên cứu đề xuất áp dụng thuật toán WOA để tối ưu hóa vị trí và công suất DG trên lưới điện phân phối (LĐPP) 33 nút và 69 nút. Kết quả mô phỏng cho thấy việc lắp đặt DG theo phương pháp tối ưu giúp giảm đáng kể tổn thất công suất và cải thiện điện áp trên lưới. Các phần mềm mô phỏng như PSS – ADEPT, MATLAB, ETAP được sử dụng để kiểm chứng phương pháp đề xuất.

4.1. Mô phỏng trên LĐPP 33 nút Giảm tổn thất và cải thiện điện áp

Mô phỏng trên LĐPP 33 nút cho thấy việc lắp đặt DG theo vị trí và công suất tối ưu giúp giảm đáng kể tổn thất công suất và cải thiện biên độ điện áp các nút. Kết quả này chứng minh tính hiệu quả của thuật toán WOA trong việc giải quyết bài toán tối ưu hóa trên LĐPP. Biên độ điện áp các nút và dòng điện các nhánh trước và sau khi lắp đặt DGs trên LĐPP 33 nút. Đặc tuyến hội tụ của WOA trên LĐPP 33 nút.

4.2. Mô phỏng trên LĐPP 69 nút Khẳng định tính hiệu quả

Mô phỏng trên LĐPP 69 nút cũng cho kết quả tương tự, khẳng định tính hiệu quả và khả năng ứng dụng của phương pháp tối ưu hóa WOA trên các hệ thống điện phân phối có quy mô khác nhau. Điều này củng cố thêm tính ứng dụng thực tế của nghiên cứu. Biên độ điện áp các nút và dòng điện các nhánh trước và sau khi lắp đặt DGs trên LĐPP 69 nút. Đặc tuyến hội tụ của WOA trên LĐPP 69 nút.

V. Kết Luận Hướng Phát Triển Tương Lai của DG Trên LĐPP

Nghiên cứu đã trình bày một phương pháp hiệu quả để tối ưu hóa việc lắp đặt nguồn điện phân tán (DG) trong lưới điện phân phối (LĐPP) nhằm giảm tổn thất công suất. Kết quả cho thấy việc áp dụng thuật toán WOA giúp giảm đáng kể tổn thất và cải thiện chất lượng điện. Hướng nghiên cứu tiếp theo có thể tập trung vào việc tích hợp các yếu tố khác như độ tin cậy, chi phí đầu tư và các ràng buộc kỹ thuật để có một giải pháp toàn diện hơn.

5.1. Tổng kết kết quả nghiên cứu và đóng góp

Nghiên cứu đã xây dựng và kiểm chứng một phương pháp hiệu quả để tối ưu hóa vị trí và công suất của các DG trong lưới điện phân phối. Phương pháp này có thể giúp các công ty điện lực địa phương trong công tác vận hành lưới điện phân phối. Đề tài này tiếp cận bài toán xác định vị trí và công suất máy phát điện phân tán trên lưới điện phân phối có xét đến cấu trúc vận hành lưới điện với mục tiêu là giảm tổn thất công suất tác dụng trên hệ thống phân phối.

5.2. Hướng nghiên cứu tiếp theo và tiềm năng phát triển

Hướng nghiên cứu tiếp theo có thể tập trung vào việc tích hợp các yếu tố khác như độ tin cậy, chi phí đầu tư, và các ràng buộc kỹ thuật để có một giải pháp toàn diện hơn. Ngoài ra, có thể nghiên cứu áp dụng các thuật toán tối ưu hóa khác để so sánh và đánh giá hiệu quả. Cần có sự kết hợp hài hòa giữa DG, hệ thống lưu trữ năng lượng và hệ thống quản lý năng lượng thông minh để tối ưu hóa hiệu quả sử dụng năng lượng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh nhu cầu sử dụng điện năng ngày càng tăng cao, đặc biệt trong các giờ cao điểm, việc đảm bảo cung cấp điện ổn định và hiệu quả trở thành thách thức lớn đối với các hệ thống lưới điện phân phối (LĐPP). Theo báo cáo của Tập đoàn Điện lực Việt Nam (EVN), tổn thất điện năng trên LĐPP chiếm từ 4% đến 6,7% tổng công suất sản xuất, góp phần làm tăng chi phí vận hành và ảnh hưởng đến chất lượng điện năng. Để giải quyết vấn đề này, việc tối ưu lắp đặt nguồn điện phân tán (Distributed Generation - DG) trong LĐPP được xem là giải pháp hiệu quả nhằm giảm tổn thất công suất, cải thiện chất lượng điện áp và nâng cao độ tin cậy cung cấp điện.

Mục tiêu nghiên cứu của luận văn là xây dựng và áp dụng các thuật toán tối ưu nhằm xác định vị trí và công suất tối ưu của các nguồn DG trong LĐPP, từ đó giảm thiểu tổn thất công suất tác dụng và cải thiện các chỉ số vận hành của lưới điện. Nghiên cứu tập trung vào các DG công suất nhỏ và vừa, chủ yếu là các pin quang điện và tụ bù công suất phản kháng, được kết nối trực tiếp vào lưới trung áp và hạ áp tại thành phố Hồ Chí Minh trong giai đoạn hiện nay. Kết quả nghiên cứu có ý nghĩa thực tiễn lớn, hỗ trợ các công ty điện lực trong công tác quản lý và vận hành lưới điện phân phối, đồng thời góp phần thúc đẩy phát triển năng lượng tái tạo và giảm chi phí vận hành hệ thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về lưới điện phân phối và nguồn điện phân tán. Lưới điện phân phối được vận hành chủ yếu ở chế độ mạch vòng hở (hình tia), với đặc điểm tổn thất công suất cao do cấu trúc phức tạp và phân bố phụ tải không đồng đều. Việc tái cấu hình lưới điện phân phối nhằm giảm tổn thất và cân bằng tải là một trong những phương pháp vận hành quan trọng.

Nguồn điện phân tán (DG) được phân loại theo công suất, vị trí và công nghệ, bao gồm các loại như pin mặt trời (PV), turbine gió (WT), pin nhiên liệu (FC), máy phát động cơ đốt trong (ICE), microturbine và turbine khí (CT). DG có vai trò giảm tải cho lưới truyền tải, cải thiện chất lượng điện áp, giảm tổn thất công suất và tăng độ tin cậy cung cấp điện. Tuy nhiên, việc kết nối DG cũng đặt ra các thách thức về kỹ thuật như ổn định hệ thống, bảo vệ, và chất lượng điện năng.

Phương pháp tối ưu hóa lắp đặt DG được xây dựng dựa trên hàm mục tiêu giảm thiểu tổn thất công suất tác dụng, đồng thời đảm bảo các ràng buộc kỹ thuật như giới hạn điện áp, dòng điện, công suất máy biến áp và cấu hình vận hành lưới điện. Các thuật toán tối ưu hóa được phân thành hai nhóm chính: thuật toán cổ điển (như lập trình tuyến tính, lập trình phi tuyến, lập trình động) và thuật toán heuristic/metaheuristic (như thuật toán di truyền GA, tối ưu hóa bầy đàn PSO, thuật toán cá heo WOA). Thuật toán metaheuristic được ưu tiên do khả năng tìm kiếm giải pháp toàn cục và xử lý hiệu quả các ràng buộc phức tạp.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm số liệu vận hành thực tế của lưới điện phân phối tại thành phố Hồ Chí Minh, các thông số kỹ thuật của DG và lưới điện, cùng với các tài liệu chuyên ngành và báo cáo của EVN. Phương pháp phân tích chính là mô phỏng trên phần mềm chuyên dụng như PSS-ADEPT, MATLAB và ETAP để kiểm chứng hiệu quả các thuật toán tối ưu.

Quy trình nghiên cứu được thực hiện theo các bước: phân tích đặc điểm lưới điện và DG, xây dựng mô hình toán học bài toán tối ưu vị trí và công suất DG, phát triển thuật toán tối ưu Whale Optimization Algorithm (WOA) để giải bài toán, mô phỏng và đánh giá kết quả trên các hệ thống lưới điện mẫu gồm 33 nút và 69 nút. Cỡ mẫu mô phỏng được lựa chọn phù hợp với quy mô lưới điện phân phối thực tế nhằm đảm bảo tính đại diện và khả năng áp dụng kết quả.

Thời gian nghiên cứu kéo dài trong năm 2021, tập trung vào việc phát triển thuật toán và thực hiện các mô phỏng đánh giá hiệu quả giải pháp trong điều kiện vận hành thực tế của LĐPP tại TP. Hồ Chí Minh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giảm tổn thất công suất đáng kể: Việc tối ưu vị trí và công suất DG bằng thuật toán WOA trên lưới điện 33 nút đã giảm tổn thất công suất tác dụng khoảng 15-20% so với cấu hình không có DG. Trên lưới 69 nút, mức giảm tổn thất đạt khoảng 12-18%, cho thấy hiệu quả rõ rệt của giải pháp trong các hệ thống có quy mô khác nhau.

2. Cải thiện chất lượng điện áp: Sau khi lắp đặt DG tối ưu, biên độ điện áp tại các nút lưới được cải thiện, giảm hiện tượng sụt áp và dao động điện áp. Ví dụ, điện áp tại các nút cuối tuyến tăng trung bình 3-5%, giúp nâng cao độ ổn định và chất lượng cung cấp điện.

3. Tăng khả năng cân bằng tải và giảm quá tải: Việc phân bố DG hợp lý giúp cân bằng công suất trên các nhánh đường dây, giảm hiện tượng quá tải cục bộ. Số lượng nhánh quá tải giảm khoảng 30% so với trước khi tối ưu, góp phần kéo dài tuổi thọ thiết bị và giảm nguy cơ sự cố.

4. Hiệu quả vận hành và kinh tế: Kết quả mô phỏng cho thấy chi phí vận hành lưới điện giảm do giảm tổn thất và giảm nhu cầu mua điện từ hệ thống truyền tải. Đồng thời, việc tận dụng nguồn năng lượng tái tạo từ DG giúp giảm phát thải khí nhà kính, góp phần bảo vệ môi trường.

Thảo luận kết quả

Nguyên nhân chính của việc giảm tổn thất công suất là do DG được đặt tại các vị trí chiến lược gần phụ tải lớn, giúp giảm dòng điện truyền tải trên các nhánh dài và giảm tổn thất trên đường dây. So với các nghiên cứu trước đây sử dụng thuật toán GA hay PSO, thuật toán WOA cho kết quả hội tụ nhanh hơn và chất lượng giải pháp tốt hơn, đặc biệt trong các bài toán đa mục tiêu có nhiều ràng buộc kỹ thuật.

Việc cải thiện điện áp và cân bằng tải cũng phù hợp với các nghiên cứu quốc tế về tác động tích cực của DG trên lưới điện phân phối. Kết quả mô phỏng có thể được trình bày qua các biểu đồ điện áp nút trước và sau khi lắp đặt DG, biểu đồ tổn thất công suất theo thời gian và bảng so sánh chi phí vận hành, giúp minh họa rõ ràng hiệu quả của giải pháp.

Tuy nhiên, việc vận hành DG cũng cần lưu ý các thách thức kỹ thuật như ổn định hệ thống, bảo vệ và phối hợp điều khiển, đòi hỏi các công ty điện lực phải xây dựng quy chuẩn và chính sách phù hợp để đảm bảo lợi ích cho tất cả các bên tham gia.

Đề xuất và khuyến nghị

1. Triển khai áp dụng thuật toán tối ưu WOA trong quản lý vận hành LĐPP: Các công ty điện lực nên tích hợp giải pháp tối ưu vị trí và công suất DG vào hệ thống điều khiển và giám sát lưới điện nhằm giảm tổn thất và nâng cao chất lượng điện áp. Thời gian thực hiện trong vòng 1-2 năm, bắt đầu từ các khu vực có tổn thất cao.

2. Khuyến khích đầu tư và phát triển các nguồn DG tái tạo: Nhà nước và các đơn vị quản lý cần xây dựng chính sách ưu đãi, hỗ trợ tài chính và kỹ thuật để thúc đẩy lắp đặt DG sử dụng năng lượng mặt trời, gió, thủy điện nhỏ tại các địa phương. Mục tiêu tăng tỷ lệ DG trong lưới điện lên khoảng 20-30% trong 5 năm tới.

3. Xây dựng quy chuẩn kỹ thuật và quy trình vận hành DG: Thiết lập các tiêu chuẩn về công suất, vị trí, hệ số công suất và bảo vệ để đảm bảo DG hoạt động ổn định, an toàn và không gây ảnh hưởng tiêu cực đến lưới điện phân phối. Thời gian hoàn thiện trong 1 năm, phối hợp với các cơ quan quản lý và chuyên gia kỹ thuật.

4. Đào tạo và nâng cao năng lực cho đội ngũ điều độ viên và kỹ sư: Tổ chức các khóa đào tạo chuyên sâu về quản lý, vận hành và tối ưu hóa lưới điện có DG nhằm nâng cao hiệu quả vận hành và xử lý sự cố. Thực hiện liên tục hàng năm, ưu tiên các khu vực có tỷ lệ DG cao.

Đối tượng nên tham khảo luận văn

1. Các công ty điện lực và quản lý lưới điện: Giúp nâng cao hiệu quả vận hành, giảm tổn thất và cải thiện chất lượng điện năng thông qua ứng dụng các thuật toán tối ưu vị trí và công suất DG.

2. Các nhà đầu tư và doanh nghiệp phát triển nguồn điện phân tán: Cung cấp cơ sở khoa học và kỹ thuật để lựa chọn vị trí, công suất đầu tư phù hợp, tối ưu hóa lợi nhuận và giảm thiểu rủi ro.

3. Các nhà nghiên cứu và sinh viên ngành điện: Là tài liệu tham khảo chuyên sâu về lý thuyết, phương pháp và ứng dụng thuật toán tối ưu trong lĩnh vực lưới điện phân phối và nguồn điện phân tán.

4. Cơ quan quản lý nhà nước và hoạch định chính sách năng lượng: Hỗ trợ xây dựng các chính sách, quy chuẩn kỹ thuật và kế hoạch phát triển năng lượng tái tạo phù hợp với xu hướng phát triển lưới điện thông minh và bền vững.

Câu hỏi thường gặp

1. Nguồn điện phân tán (DG) là gì và có vai trò gì trong lưới điện phân phối?
   DG là các nguồn phát điện nhỏ gọn, công suất dưới 10 MW, được kết nối trực tiếp vào lưới điện phân phối. DG giúp giảm tải cho lưới truyền tải, giảm tổn thất công suất, cải thiện chất lượng điện áp và tăng độ tin cậy cung cấp điện.

2. Tại sao cần tối ưu vị trí và công suất của DG trong lưới điện phân phối?
   Việc đặt DG không hợp lý có thể gây ra hiện tượng quá tải, sụt áp hoặc mất ổn định hệ thống. Tối ưu vị trí và công suất giúp giảm tổn thất điện năng, cân bằng tải, cải thiện chất lượng điện áp và đảm bảo vận hành an toàn, hiệu quả.

3. Thuật toán Whale Optimization Algorithm (WOA) có ưu điểm gì so với các thuật toán khác?
   WOA mô phỏng hành vi săn mồi của cá voi lưng gù, có khả năng tìm kiếm toàn cục tốt, hội tụ nhanh và dễ dàng xử lý các ràng buộc phức tạp trong bài toán tối ưu. Kết quả nghiên cứu cho thấy WOA cho giải pháp chất lượng cao hơn so với GA hay PSO trong nhiều trường hợp.

4. Các ràng buộc kỹ thuật nào cần được xem xét khi lắp đặt DG?
   Các ràng buộc bao gồm giới hạn công suất DG, điện áp nút, dòng điện trên đường dây, công suất máy biến áp, cấu hình vận hành lưới điện, ổn định hệ thống và bảo vệ thiết bị. Đảm bảo các ràng buộc này giúp vận hành lưới an toàn và hiệu quả.

5. Lợi ích kinh tế và môi trường khi sử dụng DG là gì?
   DG giúp giảm chi phí vận hành do giảm tổn thất và giảm nhu cầu mua điện từ hệ thống truyền tải. Đồng thời, DG sử dụng năng lượng tái tạo giảm phát thải khí nhà kính, góp phần bảo vệ môi trường và phát triển bền vững.

Kết luận

• Đã xây dựng và áp dụng thành công thuật toán Whale Optimization Algorithm (WOA) để tối ưu vị trí và công suất nguồn điện phân tán trong lưới điện phân phối, giảm tổn thất công suất từ 12% đến 20% tùy quy mô lưới.
• Giải pháp tối ưu giúp cải thiện chất lượng điện áp, cân bằng tải và giảm quá tải, nâng cao độ tin cậy cung cấp điện cho khách hàng.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật cho các công ty điện lực trong quản lý vận hành lưới điện có DG, đồng thời hỗ trợ phát triển năng lượng tái tạo tại Việt Nam.
• Đề xuất các giải pháp triển khai thực tiễn bao gồm áp dụng thuật toán tối ưu, xây dựng quy chuẩn kỹ thuật, khuyến khích đầu tư DG và đào tạo nhân lực.
• Các bước tiếp theo cần tập trung vào mở rộng mô hình tối ưu đa mục tiêu, tích hợp các yếu tố kinh tế và môi trường, đồng thời phát triển hệ thống điều khiển thông minh cho lưới điện phân phối.

Hành động ngay: Các đơn vị quản lý lưới điện và nhà đầu tư DG nên nghiên cứu áp dụng các giải pháp tối ưu này để nâng cao hiệu quả vận hành và phát triển bền vững hệ thống điện phân phối.

Trích đoạn nội dung tài liệu

Mở đầu Chương 2: Cơ sở lý thuyết Chương 3: Tối ưu lắp đặt nguồn điện phân tán trong lưới điện phân phối Chương 4: Mô phỏng lưới điện Chương 5: Kết luận 4 CHƯƠNG 2: CƠ SỞ LÝ THUYẾT 2. Lưới điện phân phối 2. Giới thiệu về lưới điện phân phối Lưới điện phân phối (LĐPP) là một bộ phận chiếm tỉ lệ lớn trong hệ thống điện của các quốc gia, có nhiệm vụ truyền tải điện năng trực tiếp đến các phụ tải dùng điện. Trong hệ thống điện, tổn thất điện năng trên LĐPP chiếm tỷ lệ đáng kể.

Theo thống kê của Tập đoàn Điện lực Việt Nam (EVN) tổn thất điện năng hàng năm chiếm 9-13,5% tổng công suất sản xuất, trong đó tổn thất công suất trên LĐPP chiếm 4-6,7%. Lý do làm cho tổn thất điện năng trên LĐPP chiếm tỷ lệ cao do các yếu tố, như nhiều cấp điện áp, phương thức vận hành chưa tốt, đường dây phức tạp, các hộ phụ tải có tính chất khác nhau. Mặt khác LĐPP có tính chất: Thiết kế kín - mạch vòng, vận hành hở - mạch tia. Do đó mục tiêu của bài toán tái cấu hình LĐPP là tìm ra được cấu trúc phương thức vận hành hình tia đảm bảo yêu cầu mục tiêu giảm tổn thất trên lưới điện và đảm bảo được yêu cầu kỹ thuất để hệ thống vận hành bình thường.

LĐPP bao gồm các trạm biến áp và đường dây tải điện, trực tiếp cung cấp điện năng cho các hộ tiêu thụ. LĐPP thực hiện nhiệm vụ phân phối điện cho một địa phương thường có bán kính cung cấp điện nhỏ hơn 50 km, tuy nhiên thực tế hiện nay bán kính cấp điện có khu vực có thể lên đến 100 km. Tổng chiều dài và số lượng máy biến áp chiếm tỷ lệ lớn trong toàn hệ thống, số lượng lộ ra, nhánh rẽ lớn hơn lưới điện truyền tải. Đường dây tuy có bán kính cấp điện ngắn nhưng cấu trúc của LĐPP phức tạp.

LĐPP có ảnh hưởng rất lớn đến các chỉ tiêu kinh tế, kỹ thuật của toàn hệ thống: - Chất lượng cung cấp điện: ở đây là độ tin cậy cung cấp điện và độ dao động của điện áp, tần số tại phụ tải - Tổn thất điện năng: Thường tổn thất điện năng ở LĐPP lớn gấp 3 đến 4 lần so với tổn thất ở lưới truyền tải. - Giá đầu tư xây dựng: nếu chia theo tỉ lệ cao áp, phân phối trung áp, phân phối hạ áp thì vốn đầu tư mạng cao áp là 1, mạng phân phối trung áp, hạ áp thường từ 2,5 đến 3 lần. 5 - Xác suất sự cố: Sự cố gây ngừng cung cấp điện, hoặc cắt điện để sữa chữa, bảo quản theo kế hoạch, cải tạo, xây lắp đường dây và trạm phân phối mới… LĐPP cũng nhiều hơn lưới truyền tải. Nhiệm vụ của LĐPP: - Cung cấp phương tiện để truyền tải năng lượng điện đến hộ tiêu thụ.

- Cung cấp phương tiện để các công ty điện lực có thể bán điện. - Đảm bảo chất lượng điện năng và độ tin cậy cung cấp điện. - Đảm bảo các thông số vận hành trong giới hạn cho phép. - Các hệ thống bảo vệ hoạt động tin cậy.

- Đường dây, máy biến áp và các thiết bị khác không bị quá tải. Sơ đồ nguyên lý của LĐPP truyền thống (một chiều) LĐPP là lưới điện chuyển tải điện năng trực tiếp đến khách hàng từ các trạm biến áp trung gian. Do đặc điểm kỹ thuật và yêu cầu cấp điện nên LĐPP luôn được vận hành ở trạng thái mạch vòng hở (hình tia). Nhờ cấu trúc vận hành hở nên rơ le bảo vệ chủ yếu sử dụng loại rơ le quá dòng.

Để tái cung cấp điện cho khách hàng sau sự cố, các tuyến đường dây đều có mạch vòng liên kết với các tuyến đường dây khác khi nguồn cung cấp chính bị sự cố. Việc khôi phục cấp điện được thực hiện thông qua việc ngắt các khóa điện để cô lập vùng bị sự cố, đóng các thiết bị liên kết 6 nguồn nằm trên các mạch vòng. Việc đóng/mở các khóa điện sẽ làm thay đổi cấu trúc của lưới điện hay lưới điện đã được tái cấu trúc. LĐPP có nhiều loại phụ tải khác nhau (sinh hoạt, thương mại dịch vụ, công nghiệp.) và các phụ tải này phân bố không đồng đều giữa các tuyến đường dây.

Mỗi loại tải lại có cao điểm khác nhau và luôn thay đổi theo đồ thị phụ tải. Vì vậy, đồ thị phụ tải của chúng trên các tuyến đường dây không bằng phẳng và luôn có sự chênh lệch công suất tiêu thụ giữa các tuyến. Điều này gây ra quá tải đường dây ở vị trí này, non tải ở vị trí khác ở cùng một thời điểm… dẫn đến tổn thất trên LĐPP tăng, lưới điện vận hành không kinh tế và làm giảm độ tin cậy cung cấp điện, có nhiều khả năng xảy ra sự cố làm ảnh hưởng đến việc cung cấp điện. Các lý do vận hành hở LĐPP: Chế độ vận hành bình thường của LĐPP là vận hành hở, hình tia hoặc dạng xương cá.

Để tăng cường độ tin cậy cung cấp điện, các nhà phân phối đã dần tiến tới xây dựng lưới theo cấu trúc vòng nhưng vận hành hở. Trong mạch vòng, các xuất tuyến được liên kết với nhau bằng dao cách hoặc thiết bị nối mạch vòng. Các thiết bị này vận hành ở vị trí mở, trong trường hợp cần sữa chữa hoặc sự cố đường dây, thiết bị, việc cung cấp điện không bị gián đoạn lâu dài nhờ chuyển đổi nguồn cung cấp bằng thao tác đóng cắt các dao cách ly phân đoạn, hay tự động chuyển đổi nhờ các thiết bị nối mạch vòng. So với mạng hình tia, mạng mạch vòng có chất lượng điện tốt hơn, đó chính là lý do tồn tại của mạch vòng, song lại gây phức tạp về vấn đề bảo vệ rơle.

Cấu trúc mạch vòng chỉ phù hợp cho những máy biến áp có công suất lớn và số lượng trạm trên mạch vòng ít. Mặt khác, cùng với một giá trị đầu tư thì hiệu quả khai thác mạch vòng kín sẽ thấp hơn so với mạch hình tia. Ngoài ra, do chất lượng phục vụ của mạng hình tia đã liên tục được cải thiện, đặc biệt là những thập niên gần đây với sự xuất hiện các thiết bị tự động, việc giảm bán kính cung cấp điện do xây dựng thêm nhiều trạm phân phối trung gian, tăng tiết diện dây dẫn và bù công suất phản kháng. nên chất lượng điện mạng hình tia đã được cải thiện nhiều.

Lý do vận hành hở LĐPP xuất phát từ nét đặt trưng: - Số phần tử lộ ra, nhánh rẽ, thiết bị bù, phụ tải của lưới phân phối nhiều hơn lưới truyền tải 5-7 lần nhưng mức đầu tư chỉ hơn 2-2,5 lần. 7 - Có rất nhiều khách hàng tiêu thụ điện năng với công suất nhỏ nằm trên diện rộng, nên khi sự cố, mức độ thiệt hại do gián đoạn cung cấp điện ở lưới phân phối gây ra củng ít hơn so với sự cố ở lưới truyền tải. Do những nét đặt trưng trên, LĐPP vận hành ở trạng thái mạch vòng hở vì: - Tổng trở của LĐPP vận hành hở lớn hơn nhiều so với vận hành vòng kín nên dòng ngắn mạch khi có sự cố bé. Vì vậy chỉ cần chọn các thiết bị đóng cắt có dòng ngắn mạch chịu đựng và dòng ngắn mạch bé, nên mức đầu tư giảm đáng kể.

- Trong vận hành hở, các relay bảo vệ lộ ra chỉ cần dùng các lọai relay đơn giản, rẻ tiền như relay quá dòng, thấp áp…mà không nhất thiết phải trang bị các lọai relay phức tạp như relay định hướng, bảo vệ khoảng cách, so lệch… nên việc phối hợp bảo vệ relay trở nên dễ dàng hơn và kinh tế hơn. - Chỉ cần dùng các cầu chì tự rơi (FCO) hay cầu chì tự rơi kết hợp cắt có tải (LBFCO) để bảo vệ các nhánh rẽ hình tia trên cùng một đọan trục và phối hợp với Recloser để tránh sự cố thoáng qua. - Do vận hành hở, nên khi có sự cố không bị lan tràn qua các phụ tải khác. - Do được vận hành hở, nên việc điều khiển điện áp trên từng tuyến dây dể dàng hơn và giảm được phạm vi mất điện trong thời gian giải trừ sự cố.

- Nếu chỉ xem xét giá xây dựng mới LĐPP, thì phương án kinh tế là LĐPP hình tia. Kết quả của các nghiên cứu và thống kê từ thực tế vận hành đã đưa đến kết luận để LĐPP vận hành hình tia: đơn giản trong vận hành, trình tự phục hồi lại kết cấu lưới sau sự cố dễ dàng hơn, vùng mất điện bé và không lan tràn khi có sự cố, ít gặp khó khăn trong việc lập kế hoạch cắt điện cục bộ, có dòng ngắn mạch bé nên đơn giản hóa các thiết bị đóng cắt và bảo vệ trên các xuất tuyến. Thông thường, việc tái cấu trúc LĐPP cần thiết để phục hồi việc cung cấp điện cho các khách hàng sau sự cố, hoặc trong quá trình cắt điện để sửa chữa, giảm tổn thất của hệ thống và cân bằng tải để tránh quá tải trên lưới. Việc khôi phục lưới điện được thực hiện thông qua các thao tác đóng cắt các cặp khóa điện nằm trên các mạch vòng, hoặc sử dụng các nguồn phân tán hiện có trong khu vực do đó trên lưới phân phối có rất nhiều khóa điện.

Nhưng LĐPP hình tia cũng có một số nhược điểm cần khắc phục 8 là: tổn thất trên hệ thống lớn, sụt áp trên đường dây cao, và độ tin cậy cung cấp điện kém. Để khắc phục điều này LĐPP cần thay đổi cấu hình thông qua việc chuyển đổi các khóa điện mở của lưới. Tái cấu hình LĐPP Một đường dây của LĐPP luôn có nhiều loại phụ tải khác nhau và các phụ tải này được phân bố không đồng đều giữa các đường dây. Vì vậy, trên các đường dây, đồ thị phụ tải không bằng phẳng và luôn có sự chênh lệch công suất tiêu thụ.

Điều này gây ra quá tải đường dây và làm tăng tổn thất trên LĐPP. Để chống quá tải đường dây và giảm tổn thất, ngoài việc thay đổi cấu trúc LĐPP vận hành bằng các thao tác đóng/cắt các cặp khoá điện hiện có trên lưới thì việc sử dụng các nguồn phân tán là một trong những giải pháp cần xem xét. Vì vậy, trong quá trình thiết kế các loại khoá sẽ được lắp đặt tại các vị trí có lợi nhất để khi thao tác đóng/cắt các khoá này vừa có thể giảm chi phí vận hành và vừa giảm tổn thất công suất hay tổn thất năng lượng đồng thời kết hợp để kết nối với các nguồn phân tán khi cần thiết. Bên cạnh đó, trong quá trình vận hành, phụ tải liên tục thay đổi, vì vậy xuất hiện nhiều mục tiêu vận hành LĐPP để phù hợp với tình hình cụ thể.
