Tài liệu: Khái thác hệ thống điều hòa không khí xe honda crv thiết kế mô

Tìm hiểu chi tiết về hệ thống điều hòa không khí xe Honda CRV, nguyên lý hoạt động và thiết kế mô hình điều hòa ô tô hiện đại hiệu quả.

• Tác giả: Võ Văn Nghĩa
• Người hướng dẫn: ThS. Thái Văn Nông
• Trường học: Trường Đại Học Giao Thông Vận Tải TP HCM
• Chuyên ngành: Kỹ Thuật Cơ Khí

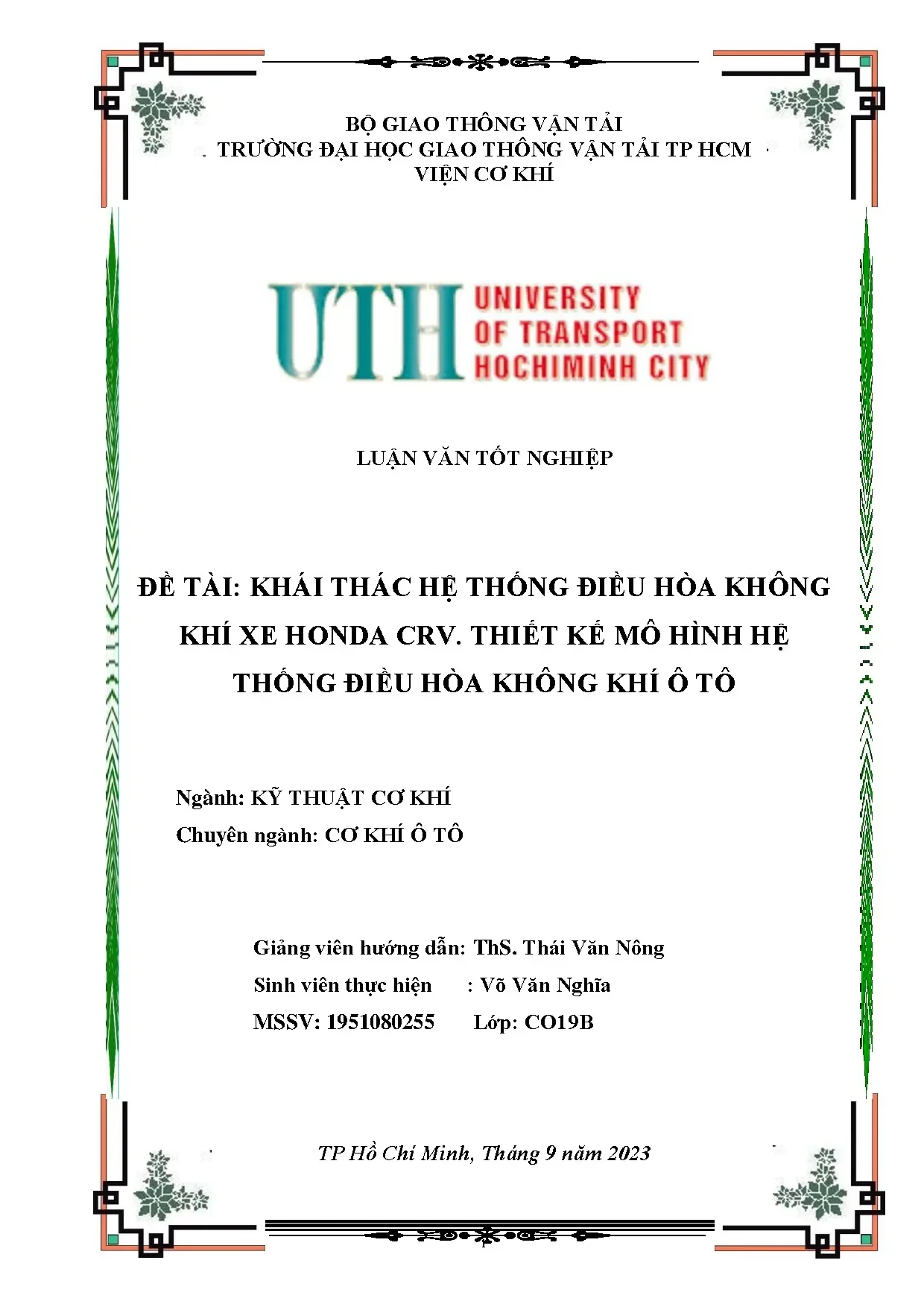

• Đề tài: Khai Thác Hệ Thống Điều Hòa Không Khí Xe Honda CRV. Thiết Kế Mô Hình Hệ Thống Điều Hòa Không Khí Ô Tô
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP Hồ Chí Minh

Tóm tắt

I. Khái quát về hệ thống điều hòa không khí xe Honda CR V

Hệ thống điều hòa không khí trên xe Honda CR-V là một trong những công nghệ quan trọng nhất để đảm bảo sự thoải mái cho người lái và hành khách. Hệ thống này không chỉ cung cấp nhiệt độ lý tưởng trong mọi điều kiện thời tiết mà còn quản lý chất lượng không khí bên trong xe một cách hiệu quả. Trong bối cảnh ô nhiễm không khí ngày càng trở nên nghiêm trọng tại Việt Nam, việc hiểu rõ về cấu tạo và hoạt động của hệ thống điều hòa trở nên vô cùng quan trọng. Đối với các sinh viên ngành cơ khí ô tô, nắm vững kiến thức về hệ thống này là một phần thiết yếu trong quá trình học tập và phát triển kỹ năng chuyên môn. Bài viết này sẽ giúp bạn hiểu sâu hơn về các thành phần chính, nguyên lý hoạt động và các ứng dụng thực tiễn của hệ thống điều hòa xe ô tô hiện đại.

1.1. Vị trí lắp đặt và hệ thống điều khiển

Các thành phần chính của hệ thống điều hòa không khí được lắp đặt tại những vị trí chiến l略nguyên lý tối ưu trên xe Honda CR-V. Máy nén được lắp ở gần động cơ, dàn nóng nằm phía trước xe, trong khi dàn lạnh được đặt phía trong lòng xe. Hệ thống điều khiển sử dụng công nghệ điện tử tiên tiến để điều chỉnh nhiệt độ, lưu lượng gió và chế độ hoạt động, giúp người dùng dễ dàng quản lý môi trường bên trong xe với các nút bấm trực quan trên bảng điều khiển.

1.2. Công dụng và yêu cầu cơ bản

Hệ thống điều hòa có chức năng làm mát không khí, loại bỏ độ ẩm, làm sạch không khí và lọc bụi. Các yêu cầu thiết yếu bao gồm hiệu suất làm lạnh cao, tiêu thụ năng lượng thấp, độ ồn tối thiểu và khả năng điều chỉnh nhiệt độ nhanh chóng. Thiết kế hệ thống phải đáp ứng các tiêu chuẩn an toàn và môi trường hiện đại.

II. Cấu tạo chính và nguyên lý hoạt động hệ thống

Hệ thống điều hòa không khí xe Honda CR-V bao gồm các thành phần cốt lõi như máy nén, tụ điều hòa, bộ dẫn lạnh, dàn lạnh, van nở và quạt gió. Mỗi thành phần đóng vai trò quan trọng trong quá trình tuần hoàn môi chất làm lạnh (refrigerant) và trao đổi nhiệt. Nguyên lý hoạt động của hệ thống dựa trên chu kỳ làm lạnh nhiệt động lực học, nơi môi chất lạnh được nén, ngưng tụ, giãn nở và bay hơi để tạo ra hiệu ứng làm lạnh. Quá trình này được điều khiển bởi một chuỗi các thành phần cơ khí và điện tử phối hợp chặt chẽ. Sơ đồ của hệ thống điều hòa thể hiện rõ ràng dòng chảy của môi chất và năng lượng, giúp người sử dụng và kỹ thuật viên hiểu được mối liên hệ giữa các bộ phận.

2.1. Vai trò của máy nén và ly hợp

Máy nén là 'trái tim' của hệ thống điều hòa, chịu trách nhiệm nén môi chất lạnh từ áp suất thấp lên áp suất cao. Ly hợp máy nén cho phép máy nén được khởi động và dừng lại tùy theo nhu cầu nhiệt độ, giúp tiết kiệm năng lượng động cơ. Khi nhiệt độ bên trong xe đạt mức mong muốn, ly hợp sẽ ngắt kết nối máy nén khỏi động cơ, tạm dừng hoạt động cho đến khi cần thiết.

2.2. Quá trình trao đổi nhiệt trong dàn lạnh

Dàn lạnh là nơi môi chất làm lạnh trao đổi nhiệt với không khí bên trong xe thông qua các ống dẫn và vây nhôm. Quá trình này giúp làm giảm nhiệt độ không khí từ dàn lạnh xuống còn lạnh mát, đồng thời loại bỏ độ ẩm. Hiệu suất của dàn lạnh phụ thuộc vào sạch sẽ của bề mặt, áp suất môi chất và lưu lượng khí qua dàn.

III. Khai thác bảo dưỡng và sửa chữa hệ thống

Bảo dưỡng hệ thống điều hòa không khí là một phần không thể thiếu để duy trì hiệu suất và tuổi thọ của hệ thống trên xe Honda CR-V. Quá trình bảo dưỡng bao gồm kiểm tra định kỳ, làm sạch, nạp môi chất lạnh và thay thế các bộ lọc. Sửa chữa hệ thống đòi hỏi các công cụ chuyên dụng như đồng hồ đo áp suất, máy rút chân không và bơm nạp môi chất. Các kỹ thuật viên cần được đào tạo chuyên sâu về khai thác và sửa chữa để xử lý các vấn đề phức tạp như rò rỉ, mất hiệu suất hoặc hư hỏng các thành phần. Việc thực hiện đúng các quy trình sẽ đảm bảo hệ thống điều hòa hoạt động tối ưu và an toàn.

3.1. Quy trình kiểm tra và xả môi chất lạnh

Quy trình bảo dưỡng bắt đầu với kiểm tra sơ bộ áp suất, nhiệt độ và tín hiệu hoạt động của hệ thống. Xả môi chất lạnh phải được thực hiện cẩn thận bằng máy chuyên dụng để tránh rò rỉ và ô nhiễm môi trường. Sau đó, thực hiện rút chân không để loại bỏ không khí và độ ẩm, đảm bảo môi trường sạch sẽ bên trong hệ thống.

3.2. Nạp môi chất lạnh và kiểm tra rò rỉ

Nạp môi chất lạnh phải được thực hiện đúng dung lượng theo yêu cầu của nhà sản xuất. Sử dụng máy nạp refrigerant chính hãng để đảm bảo độ chính xác. Sau nạp, tiến hành kiểm tra rò rỉ bằng máy phát hiện rò rỉ điện tử hoặc thử áp suất để phát hiện các điểm yếu trong hệ thống.

IV. Chẩn đoán hư hỏng và thay thế chi tiết

Chẩn đoán hư hỏng hệ thống điều hòa là bước quan trọng để xác định nguyên nhân và biện pháp khắc phục. Sử dụng đồng hồ đo áp suất để kiểm tra áp suất dàn nóng và dàn lạnh, xác định xem có rò rỉ hoặc tắc mạch. Máy đọc lỗi (diagnostic scanner) giúp phát hiện các lỗi điện tử trong hệ thống điều khiển. Các hư hỏng phổ biến bao gồm rò rỉ môi chất, hư hỏng máy nén, bẩn dàn lạnh và hỏng ly hợp. Việc thay thế chi tiết như bộ lọc bụi, van nở hoặc dàn lạnh đòi hỏi kỹ năng cao và sự cẩn thận để tránh làm hỏng các thành phần khác. Bảo dưỡng và sửa chữa định kỳ giúp phát hiện và khắc phục vấn đề sớm, kéo dài tuổi thọ của hệ thống.

4.1. Các dấu hiệu hư hỏng và nguyên nhân

Hệ thống điều hòa hỏng thường biểu hiện qua việc gió không lạnh, rò rỉ nước, tiếng ồn bất thường hoặc mùi khó chịu. Nguyên nhân có thể là rò rỉ môi chất lạnh, hư hỏng máy nén, tắc đường dẫn hoặc hỏng van nở. Kiểm tra đồng hồ đo áp suất sẽ giúp xác định chính xác vấn đề cần khắc phục.

4.2. Hướng dẫn thay thế máy nén và bộ lọc

Thay thế máy nén là công việc phức tạp, yêu cầu tháo dòng đai, ngắt kết nối điện và các đường dẫn môi chất. Sau tháo, cần rửa sạch hệ thống trước khi lắp máy nén mới. Thay bộ lọc bụi đơn giản hơn, chỉ cần tháo bộ vỏ và thay bộ lọc mới, đảm bảo không khí sạch sẽ lưu thông.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. KHÁI QUÁT VỀ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ XE HONDA CR-V 1.1 Tìm hiểu hệ thống điều hòa không khí xe Honda CR-V.1 Vị trí lắp đặt hệ thống điều hòa không khí trên xe. Được đặt ở vị trí phía trước của khoang động cơ, hệ thống điều hòa không khí trên xe ô tô thường được tích hợp ngay trong thân máy của xe. Hệ thống này sử dụng luồng không khí được cung cấp từ môi trường bên ngoài hoặc lấy từ bên trong khoang nội thất, tùy thuộc vào chế độ mà người sử dụng đã cài đặt trước đó.1 Vị trí lắp đặt hệ thống điều hòa trên xe 1.

Lọc dàn nóng 4. Van áp cao Hình 1.2 Vị trí hộp cầu chì 1. Hộp cầu chì 1 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa Hình 1.3 Hộp cầu chì 1. Rơ-lay ly hợp điện từ 4.

Rơ-lay mô tơ quạt thổi 5. Rơ-lay điều khiển quạt 6. Rơ-lay quạt dàn nóng 7. Rơ-lay quạt dàn lạnh 8.

Hộp cầu chì 1.2 Hệ thống điều khiển hệ thống điều hòa không khí trên xe. Bộ điều khiển của hệ thống điều hòa không khí có chức năng tự chuẩn đoán cho hệ thống sưởi ấm, thông gió và điều hòa không khí.4 Bảng điều khiển hệ thống điều hòa trên xe 1. Điều chỉnh hướng gió 2. Điều chỉnh tốc độ quạt 3.

Đèn báo hệ thống A/C 4. Đèn báo chế độ lấy gió trong 5. Chế độ lấy gió trong 6. Chế độ sấy kính cửa phía sau 7.

Điều chỉnh nhiệt độ hệ thống A/C 2 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa 1. Cửa lổ thông hơi 2. Cửa trộn dòng không khí Hình 1.5 Dòng không khí di chuyển tại chế độ VENT Hình 1.6 Dòng không khí di chuyển tại chế độ HEAT/VENT Hình 1.7 Dòng không khí di chuyển tại chế độ HEAT Hình 1.8 Dòng không khí di chuyển tại chế độ HEAT/DEF 3 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa Hình 1.9 Dòng không khí di chuyển tại chế độ DEF 1.2 Công dụng và yêu cầu của hệ thống điều hòa.1 Công dụng của hệ thống điều hòa. Hệ thống điều hòa không khí trên xe ô tô có công dụng điều chỉnh nhiệt độ bên trong xe sao cho phù hợp với sự mong muốn của người sử dụng.

Điều này được thực hiện bằng cách tạo ra một môi trường nhiệt độ ưu tiên, tạo cảm giác thoải mái và dễ chịu cho cả người lái và hành khách trong xe. Hệ thống này có khả năng điều khiển nhiệt độ từ cao đến thấp tùy theo nhu cầu và điều kiện môi trường. Cụ thể, hệ thống điều hòa không khí trên xe ô tô có các công như sau: - Điều chỉnh và duy trì nhiệt độ thích hợp ( làm mát/ sưởi ấm) không gian bên trong xe đảm bảo giúp người trong xe cảm thấy thoải mái mỗi khí chạy trên đường trong thời tiết nóng và thời tiết lạnh. - Quá trình lọc và làm sạch không khí trước khi đưa vào khoang nội thất, giúp ngăn ngừa các hạt bụi và tạp chất từ môi trường bên ngoài xâm nhập vào xe.

- Khử mùi hôi, loại bỏ khói bụi và mùi không mong muốn trong môi trường xung quanh, tạo ra không gian trong lành và thoải mái cho hành khách. Hút và cân bằng độ ẩm không khí trong khoang xe, giúp duy trì môi trường không khô hanh hoặc quá ẩm, tạo cảm giác dễ chịu cho người trong xe. - Làm mát không khí trên xe và duy trì nhiệt độ ở mức thoải mái và phù hợp với điều kiện thời tiết ngoài trời. - Loại bỏ chất ẩm và ướt trong không khí bên trong xe, giúp ngăn chặn tình trạng kính ngoài bị sương đọng trong thời tiết lạnh 4 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa Hình 1.10 Không khí di chuyển bên trong cabin của xe 1.2 Yêu cầu của hệ thống điều hòa.

- Không khí phải được làm mát: Khi xe hoạt động nhiệt độ động cơ sẽ một phần truyền vào, trong xe ô tô là một môi trường kín không khí khó có thể lưu thông từ trong xe ra ngoài và ngược lại, do đó cần phải trang bị một hệ thống điều hòa có thể tạo ra một môi trường thỏa mái cho hành khách.11 Không khí được làm mát 5 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa - Đảm bảo không khí được sử dụng là trong sạch: Không khí được đưa vào khoang nội thất hoặc lấy từ bên trong xe phải đảm bảo là không khí trong sạch, không chứa các hạt bụi hoặc tạp chất gây ô nhiễm. - Lưu thông không khí: Hệ thống cần có khả năng lưu thông không khí để đảm bảo rằng không khí được phân phối đều đến mọi ngóc ngách của xe. Điều này tạo ra môi trường thỏa mái và dễ chịu cho tất cả hành khách trên xe.12 Dòng không khí lưu thông bên trong xe - Không khí phải được thanh lọc: Hệ thống điều hòa không khí nó không chỉ có thể điều hòa nhiệt độ bên trong xe mà còn có thể cung cấp không khí được lọc tạo ra một môi trường trong lành dễ chịu cho người sử dụng điều hòa trong khí của xe.13 Không khí được lọc 6 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa - Quạt gió có thể điều chỉnh tốc độ quạt gió ở chiều chế độ khác nhau. Luồng không khí phải được phân bố tới các ngóc ngách của xe.

- Hệ thống điều hòa không khí có thể điều chỉnh nhiệt độ không khí ở nhiều mức khác nhau, phải tạo được cho người ngồi trong xe thấy thư giãn và thỏa mái.3 Cấu tạo chính hệ thống điều hòa không khí trên Honda CR-V. Máy nén là con ngựa làm việc của hệ thống điều hòa không khí là thành phần quan trọng nhất không thể thiếu trong hệ thống điều hòa không khí, được cung cấp bởi một dây đai truyền động nối với trục khuỷu của động cơ.14 Cấu tạo máy nén đĩa lắc 1. Buồng khởi động 3. Con trượt 4.

Van điều khiển điện từ 6.2 Nguyên lý hoạt động. Khi trục quay, chốt dẫn hướng quay đĩa lắc thông qua đĩa có vấu được nối trực tiếp với trục. Chuyển động quay của đĩa lắc này được chuyển thành chuyển động của piston trong xi lanh để thực hiện các bước quan trọng như hút, nén và xả môi chất làm việc. 7 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa Để điều chỉnh dung tích của máy nén, có hai phương pháp thường được sử dụng: một là sử dụng van điều khiển và hai là sử dụng loại van điều khiển bằng điện từ.

Khi độ lạnh của dàn lạnh tăng lên, áp suất và nhiệt độ ở khoang áp suất thấp (gọi là khoang hút) giảm đi. Điều này làm cho ống xếp co lại để đóng van, không cho phép áp suất cao từ khoang áp suất cao (gọi là khoang đĩa chéo) tràn vào khoang hút. Do đó, đĩa chéo nằm ở một vị trí cố định. Khi độ lạnh giảm đi, nhiệt độ và áp suất trong khoang ống xếp tăng lên.

Ống xếp mở ra và đẩy van mở, cho phép một phần của khí áp suất cao từ khoang áp suất cao tràn vào khoang đĩa chéo. Điều này làm cho đĩa chéo nghiêng lên và tăng hành trình của piston. Kết quả, lưu lượng của máy nén tăng lên.2 Ly hợp máy nén.15 Cấu tạo ly hợp 1. Cuộn dây Stator 3.

Roto với ròng rọc 5.2 Nguyên lý hoạt động. Hoạt động của ly hợp sẽ theo chu kỳ tương ứng với hoạt động của máy nén trong hệ thống. Khi cần, ly hợp có thể được kích hoạt để bật hoặc tắt máy nén, qua đó điều khiển hoạt động của hệ thống để duy trì nhiệt độ hoặc áp suất của dàn lạnh ở mức thấp hơn điểm đóng băng của hệ thống. Khi hệ thống điều hòa không khí được kích hoạt, dòng điện sẽ được cấp vào để kích hoạt ly hợp.

Việc cấp dòng điện đến ly hợp được thực hiện thông qua một hoặc nhiều công tắc điều khiển. Quá trình này cho phép hệ 8 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa thống điều khiển khi nào máy nén cần hoạt động và khi nào cần tắt máy nén để duy trì điều kiện lý tưởng trong không gian làm lạnh. Cấu tạo của dàn nóng thường được làm từ nhôm, vật liệu có khả năng chống ăn mòn và tương tác hóa học tốt với môi chất làm lạnh. Điều này giúp ngăn ngừa tác động tiêu cực của phản ứng hóa học giữa môi chất làm lạnh và kim loại.

Dàn nóng được thiết kế bao gồm một mạng lưới các ống dẫn môi chất làm lạnh cùng với các cánh tản nhiệt. Nó thường được lắp đặt ở phía trước két nước của xe để tối ưu việc trao đổi nhiệt. Dàn nóng lý tưởng được thiết kế sao cho không có sự chênh lệch áp suất đáng kể giữa đầu vào và đầu ra. Điều này giúp duy trì hiệu suất làm lạnh tốt nhất.16 Dàn nóng điều hòa Hình 1.17 Cấu tạo dàn nóng ống phẳng 1.

Ống dẫn môi chất làm lạnh 2. Cánh tản nhiệt 3. Môi chất làm lạnh 9 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa Hình 1.18 Cấu tạo dàn nóng loại ống tròn 1. Ống dẫn môi chất làm lạnh 2.

Cánh tản nhiệt 1. Dàn nóng có chức năng quan trọng trong hệ thống làm lạnh, làm mát cho môi chất khí bằng cách sử dụng lá tản nhiệt và quạt làm mát. Quá trình này giúp chuyển môi chất từ trạng thái khí sang trạng thái lỏng dưới áp suất cao, đồng thời tách nhiệt ra khỏi môi chất để chuẩn bị cho các bước tiếp theo trong chu trình làm lạnh.3 Nguyên lý hoạt động. Môi chất lạnh, trong trạng thái khí và dưới áp suất cùng nhiệt độ cao, được máy nén bơm vào bộ ngưng tụ thông qua hệ thống ống nạp được bố trí phía trên dàn nóng.

ôi chất lạnh, sau khi được nén thành khí và vận chuyển thông qua hệ thống ống nạp phía trên dàn nóng, trải qua quá trình trao đổi nhiệt qua các lá tản nhiệt và làm mát bởi quạt tản nhiệt. Quá trình này giúp truyền nhiệt từ môi chất lạnh vào không khí, đồng thời chuyển trạng thái của môi chất từ khí sang lỏng. Cấu tạo của giàn lạnh bao gồm nhiều lá kim loại mỏng, được thiết kế để có khả năng hút nhiệt tốt. Qua các lá kim loại này, một ống kim loại đi qua.

Cửa vào của giàn lạnh được đặt ở phía dưới, còn cửa ra được đặt ở phía trên. Điều này cho phép lưu thông không khí từ dưới lên trên. Thiết kế này giúp tối ưu hóa sự di chuyển của không khí và tối đa hóa khả năng hấp thu nhiệt. Khi không khí nóng từ môi trường xâm nhập vào giàn 10 Luận Văn Tốt Nghiệp SVTH: Võ Văn Nghĩa lạnh qua cửa vào phía dưới, nhiệt độ của không khí giảm xuống do tiếp xúc với lá kim loại và ống kim loại.
