Giới thiệu dự án

Trong cấu trúc hạ tầng năng lượng quốc gia, trạm biến áp (TBA) 110kV giữ vai trò nút truyền tải và phân phối chiến lược, kết nối lưới điện cao thế với mạng lưới trung áp công nghiệp và dân dụng. Theo thống kê kỹ thuật từ các tổ chức vận hành lưới điện quốc tế (IEEE/CIGRE), hơn 70% các sự cố trong hệ thống điện bắt nguồn từ đường dây và thiết bị đóng cắt, trong đó các sự cố quá độ và ngắn mạch nội bộ máy biến áp (MBA) có thể dẫn tới thiệt hại kinh tế hàng triệu USD cùng nguy cơ gián đoạn cung cấp điện diện rộng.

Vấn đề cốt lõi đặt ra trong công tác vận hành hệ thống điện là sự phức tạp khi bảo vệ máy biến áp lực 3 cuộn dây công suất lớn hoạt động song song. Khi xảy ra ngắn mạch ngoài vùng bảo vệ hoặc xuất hiện dòng điện từ hóa nhảy vọt (magnetizing inrush current) lúc đóng máy biến áp không tải, hiện tượng bão hòa không đồng đều của máy biến dòng (Current Transformer - CT/BI) dễ tạo ra dòng không cân bằng ($I_{kcb}$) lớn, dẫn đến nguy cơ rơle tác động nhầm làm rã lưới. Ngược lại, nếu độ nhạy không đảm bảo, các sự cố ngắn mạch trong cuộn dây hoặc chạm đất hạn chế (Restricted Earth Fault - REF) sẽ phá hủy hoàn toàn cách điện và lõi từ của MBA.

                  +-----------------------------------+
                  |      Hệ thống 110kV (HTĐ1, HTĐ2)   |
                  +-----------------+-----------------+
                                    |
                            [ Máy cắt BBY-110 ]
                                    |
                           [ BI 110kV: TH-110M ]
                                    |
               +--------------------+--------------------+
               |                                         |
     +---------+---------+                     +---------+---------+
     |   MBA T1: 40MVA   |                     |   MBA T2: 40MVA   |
     |  115/38.5/23 kV   | <--- Rơle 7UT633 -- |  115/38.5/23 kV   |
     |   Y0 / Δ-11 / Y0  |      (Bảo vệ chính) |   Y0 / Δ-11 / Y0  |
     +----+---------+----+                     +----+---------+----+
          |         |                               |         |
     [BI TH-35M] [BI TH-22M]                   [BI TH-35M] [BI TH-22M]
          |         |                               |         |
     [MC BBY-35] [MC BM-22]                    [MC BBY-35] [MC BM-22]
          |         |                               |         |
          v         v                               v         v
     Thanh cái   Thanh cái                     Thanh cái   Thanh cái
       35kV        22kV                          35kV        22kV

Đồ án tập trung giải quyết bài toán kỹ thuật thông qua 4 mục tiêu cụ thể:

  1. Tính toán dòng ngắn mạch cực đại ($I''{\max}$) và cực tiểu ($I''{\min}$) tại các vị trí thanh cái 110kV, 35kV và 22kV trong các chế độ vận hành cực đoan của hệ thống nguồn ($S_{N\max} = 2500\text{ MVA}$).
  2. Lựa chọn và kiểm tra tham số kỹ thuật khí cụ điện đóng cắt (máy cắt BBY-110, BBY-35, BM-22) và biến dòng/biến áp đo lường (TH-110M, TH-35M, TH-22M cấp chính xác 5P).
  3. Thiết kế hệ thống bảo vệ tích hợp sử dụng rơle kỹ thuật số đa chức năng Siemens SIPROTEC 4 7UT633 làm bảo vệ chính và Siemens SIPROTEC 4 7SJ621 làm bảo vệ dự phòng.
  4. Chỉnh định tham số đặc tuyến bảo vệ so lệch có hãm ($87\text{T}$), bảo vệ chạm đất hạn chế ($87\text{N}$), bảo vệ quá dòng có thời gian phối hợp bậc thang ($51/51\text{N}$) và thuật toán mô phỏng hình ảnh nhiệt ($49$).

Phạm vi nghiên cứu áp dụng cho trạm biến áp phân phối hạ áp $115/38.5/23\text{ kV}$ gồm 2 máy biến áp 40MVA nối cấp làm việc song song, cung cấp điện liên tục với hệ số dự phòng $\ge 1.4$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi công nghệ rơle số ra đời, hệ thống bảo vệ trạm biến áp sử dụng rơle cơ điện hoặc rơle tĩnh vi mạch bán dẫn. Các công nghệ cũ bộc lộ nhiều điểm hạn chế nghiêm trọng về tốc độ đáp ứng, khả năng truyền thông SCADA và độ ổn định khi xuất hiện sóng hài bậc cao.

Tiêu chí đánh giá Rơle cơ điện (Điện từ/Cảm ứng) Rơle tĩnh (Bán dẫn analog) Rơle kỹ thuật số (SIPROTEC 4)
Công suất tiêu thụ mạch áp/dòng Cao ($2 - 10\text{ VA}$) Trung bình ($1 - 3\text{ VA}$) Rất thấp ($< 0.1\text{ VA}$)
Đặc tính tác động Kém linh hoạt, dễ kẹt cơ khí Dễ bị trôi điểm làm việc theo nhiệt độ Lập trình số hóa chuẩn xác, tự bù góc pha
Khả năng lọc sóng hài Không có hoặc dùng mạch lọc LC cồng kềnh Lọc tích cực analog dễ sai số Phân tích chuỗi Fourier (DFT), hãm hài bậc 2 & 5
Khả năng tự giám sát (Self-checking) Không Giới hạn Liên tục tự chẩn đoán phần cứng/phần mềm
Tích hợp truyền thông Không Không IEC 60870-5-103, Modbus RTU, PROFIBUS-DP

Yêu cầu người dùng đối với hệ thống bảo vệ được chuẩn hóa theo mô hình MoSCoW:

  • Must have (Bắt buộc): Bảo vệ so lệch có hãm đa sườn dốc ($87\text{T}$), bảo vệ quá dòng cắt nhanh ($50$), bảo vệ quá dòng có thời gian ($51$), rơle hơi Buchholz 2 cấp tác động.
  • Should have (Nên có): Chức năng hãm thành phần sóng hài bậc 2 (chống đóng điện xung kích) và bậc 5 (chống quá kích từ), chống hư hỏng máy cắt ($50\text{BF}$).
  • Could have (Có thể có): Thuật toán bảo vệ quá tải nhiệt theo mô hình IEC 60255-8 kết nối cảm biến RTD 7XV566, giao diện cấu hình qua phần mềm DIGSI 4.
  • Won't have (Không yêu cầu): Tích hợp giao thức IEC 61850 Process Bus cho toàn bộ cảm biến quang học ở giai đoạn này.

Thiết kế hệ thống

Kiến trúc bảo vệ tổng thể được phân cấp rõ ràng theo sơ đồ kết nối nhị thứ và thiết bị nhất thứ:

+-------------------------------------------------------------------------+
|                  TRẠM ĐIỀU KHIỂN TRUNG TÂM / SCADA                      |
+------------------------------------+------------------------------------+
                                     | Chuẩn RS485 / IEC 60870-5-103
                                     v
+------------------------------------+------------------------------------+
|                HỆ THỐNG RƠLE BẢO VỆ SỐ (BAY CONTROL)                    |
|                                                                         |
|  +-----------------------------+     +-------------------------------+  |
|  |     RƠLE CHÍNH: 7UT633      |     |     RƠLE DỰ PHÒNG: 7SJ621     |  |
|  | - Vi xử lý 32-bit           |     | - Vi xử lý 32-bit             |  |
|  | - Chức năng: 87T, 87N, 49   |     | - Chức năng: 50/51, 50N/51N   |  |
|  | - 12 đầu vào dòng, 4 vào áp |     | - Chức năng: 50BF, 79         |  |
|  | - Xử lý DFT & ma trận bù pha|     | - Ghi sự cố Fault Recorder    |  |
|  +--------------+--------------+     +---------------+---------------+  |
+-----------------|------------------------------------|------------------+
                  |                                    |
                  +-----------------+------------------+
                                    |
                  Lệnh Trip / Cắt liên động (Binary Outputs)
                                    |
                                    v
+-----------------------------------+-------------------------------------+
|                  THIẾT BỊ NHẤT THỨ TRẠM 110kV                           |
|  - MC 110kV: BBY-110-40/2000 (I_cđm = 40kA)                             |
|  - MC 35kV:  BBY-35-40/3200  (I_cđm = 40kA)                             |
|  - MC 22kV:  BM-22-40/1200Y3 (I_cđm = 40kA)                             |
|  - Rơle cơ:  Rơle khí Buchholz đặt giữa thùng dầu chính và bình dầu phụ |
+-------------------------------------------------------------------------+

Khí cụ đóng cắt và đo lường được lựa chọn dựa trên thông số ngắn mạch cực đại:

Phía 110kV: I'' = 11.33 kA  ==> Chọn MC BBY-110-40/2000 (I_cđm = 40kA, I_đm = 2000A)
Phía 35kV:  I'' = 10.05 kA  ==> Chọn MC BBY-35-40/3200  (I_cđm = 40kA, I_đm = 3200A)
Phía 22kV:  I'' = 11.81 kA  ==> Chọn MC BM-22-40/1200Y3 (I_cđm = 40kA, I_đm = 1200A)

Thông số máy biến dòng ($CT$):

  • Phía 110kV: Kiểu TH-110M, Tỷ số $300/1\text{ A}$, Cấp chính xác 5P, Bội số ổn định nhiệt $60/1$.
  • Phía 35kV: Kiểu TH-35M, Tỷ số $1000/1\text{ A}$, Cấp chính xác 5P, Bội số ổn định nhiệt $65/1$.
  • Phía 22kV: Kiểu TH-22M, Tỷ số $1500/1\text{ A}$, Cấp chính xác 5P, Bội số ổn định nhiệt $12/4$.

Methodology

Phương pháp luận thiết kế tuân thủ quy trình kỹ thuật hệ thống điện:

  1. Phân tích thông số nguồn và lưới: Thiết lập sơ đồ thay thế thứ tự thuận ($X_1$), thứ tự nghịch ($X_2$), thứ tự không ($X_0$) của hệ thống HTĐ1, HTĐ2 và các đoạn đường dây D1 ($70\text{km}$ AC-240), D2 ($55\text{km}$ AC-185).
  2. Tính toán ngắn mạch: Xác định dòng xung kích $i_{xk}$, dòng ngắn mạch duy trì $I''$, dòng ngắn mạch thứ tự không $3I_0$ tại các điểm nút N1, N2, N3.
  3. Phối hợp bảo vệ rơle: Tính toán phối hợp chọn lọc theo thời gian bậc thang $\Delta t = 0.3 - 0.5\text{s}$, kiểm tra hệ số độ nhạy: $$K_{\text{nhạy}} = \frac{I_{N\min}}{I_{kđ}} \ge 1.5 \quad (\text{đối với bảo vệ chính})$$ $$K_{\text{nhạy}} \ge 1.2 \quad (\text{đối với bảo vệ dự phòng})$$
  4. Đánh giá rủi ro kỹ thuật: Thiết lập vùng hãm bổ sung khi BI bão hòa cục bộ trong $1/4$ chu kỳ đầu để loại trừ nguy cơ cắt nhầm máy cắt.

Implementation và kết quả

Development process

Cấu trúc thuật toán bảo vệ số trong rơle Siemens SIPROTEC 4 7UT633 và 7SJ621 được triển khai qua các khối toán học số hóa:

[ Tín hiệu tương tự (AI) ]
[ Bộ lọc tương tự / Khuếch đại (IA) ]
[ Bộ chuyển đổi A/D 16-bit ]
[ Vi xử lý 32-bit: Thuật toán biến đổi Fourier rời rạc (DFT) ]

1. Thuật toán bù góc pha và tổ đấu dây

Do máy biến áp có tổ đấu dây $Y_0/\Delta-11/Y_0$, dòng điện thứ cấp của các BI giữa phía 110kV và 35kV lệch pha nhau $330^\circ$. Rơle 7UT633 tự động thực hiện phép biến đổi ma trận thuần túy số học:

$$I_m = k \cdot [K] \cdot I_n$$

Trong đó:

  • $I_m = [I_A, I_B, I_C]^T$ là ma trận dòng điện đã hiệu chỉnh biên độ và góc pha.
  • $[K]$ là ma trận chuyển đổi phụ thuộc vào tổ đấu dây.
  • $I_n = [I_{L1}, I_{L2}, I_{L3}]^T$ là ma trận vector dòng điện đầu vào từ thứ cấp BI.

2. Thuật toán so lệch có hãm ($87\text{T}$)

Đại lượng dòng so lệch ($I_{SL}$) và dòng hãm ($I_H$) được tính toán liên tục theo từng chu kỳ lấy mẫu:

$$I_{SL} = |\vec{I}_1 + \vec{I}_2 + \vec{I}_3|$$ $$I_H = |\vec{I}_1| + |\vec{I}_2| + |\vec{I}_3|$$

// Trích xuất mã giả thuật toán xác định tác động bảo vệ so lệch 7UT633
// Địa chỉ cấu hình: 1221 (I_DIFF>), 1231 (I_DIFF>>), 1241 (SLOPE 1), 1243 (SLOPE 2)

float calculate_differential_trip(float I_diff, float I_rest, float I_harm2, float I_harm5) {
    float trip_command = 0;

    // Kiểm tra ngưỡng cắt tức thời không hãm (Ngắn mạch nặng nội bộ)
    if (I_diff >= PARAM_IDIFF_HIGH) { // Địa chỉ 1231: IDIFF>>
        return TRIP_IMMEDIATE;
    }

    // Kiểm tra khoá sóng hài (Chống dòng từ hoá đột biến & quá kích từ)
    bool harmonic_block = (I_harm2 / I_diff > 0.15) || (I_harm5 / I_diff > 0.30);
    if (harmonic_block) {
        return BLOCK_TRIP;
    }

    // Đánh giá đặc tuyến so lệch có hãm theo đa đoạn dốc
    float trip_threshold = 0.0;
    if (I_rest <= BASE_POINT_1) {
        trip_threshold = PARAM_IDIFF_LOW; // Địa chỉ 1221: IDIFF>
    } else if (I_rest > BASE_POINT_1 && I_rest <= BASE_POINT_2) {
        trip_threshold = PARAM_IDIFF_LOW + SLOPE_1 * (I_rest - BASE_POINT_1);
    } else {
        trip_threshold = PARAM_IDIFF_LOW + SLOPE_1 * (BASE_POINT_2 - BASE_POINT_1) + SLOPE_2 * (I_rest - BASE_POINT_2);
    }

    if (I_diff > trip_threshold) {
        trip_command = TRIP_TIME_DELAY; // Xuất tín hiệu đi cắt máy cắt
    }

    return trip_command;
}

3. Thuật toán hình ảnh nhiệt theo IEC 60255-8 ($49$)

Mức gia tăng nhiệt độ $\theta$ của cuộn dây MBA được vi xử lý giải phương trình vi phân theo thời gian thực:

$$\frac{d\theta}{dt} = \frac{1}{\tau} \left[ \left(\frac{I}{k \cdot I_N}\right)^2 - \theta \right]$$

Khi $\theta \ge \theta_{\text{alarm}}$, rơle xuất tín hiệu cảnh báo và khởi động quạt làm mát cưỡng bức; khi $\theta \ge \theta_{\text{end}}$, rơle gửi lệnh cắt máy cắt để ngăn chặn thoái hóa dầu cách điện.

4. Phối hợp đặc tính thời gian phụ thuộc ($51/51\text{N}$) trên rơle 7SJ621

Thời gian tác động của rơle quá dòng dự phòng được tính toán theo tiêu chuẩn IEC 60255-3 (Đặc tính dốc bình thường - Normal Inverse):

$$t = \left( \frac{0.14}{\left(\frac{I}{I_P}\right)^{0.02} - 1} \right) \cdot t_P$$

Trong đó: $t$ là thời gian tác động ($s$), $t_P$ là hệ số đặt thời gian (Time Multiplier Setting), $I$ là dòng điện sự cố thực tế ($kA$), $I_P$ là dòng điện khởi động chỉnh định ($kA$).

Testing và validation

Hệ thống bảo vệ được kiểm nghiệm thông qua các kịch bản mô phỏng ngắn mạch và đóng cắt trên mô hình lưới điện trạm 110kV:

+---------------------------------------------------------------------------------+
| KỊCH BẢN KIỂM CHỨNG KỸ THUẬT                                                    |
+---------------------------------------------------------------------------------+
| [Kịch bản 1] Đóng MBA không tải vào lưới: Xuất hiện dòng từ hoá Inrush          |
|              -> Kết quả: Hài bậc 2 đạt 22% (> 15%) -> Rơle 7UT633 khoá hãm      |
|              -> Thời gian nhận diện: 8ms -> Không xuất lệnh Trip sai            |
+---------------------------------------------------------------------------------+
| [Kịch bản 2] Ngắn mạch 3 pha ngoài vùng (Thanh cái 35kV - N3): I_sc = 10.05 kA  |
|              -> Kết quả: BI bão hoà sau 1/4 chu kỳ -> Vùng hãm bổ sung kích hoạt|
|              -> Rơle 87T không tác động nhầm, Rơle 7SJ621 cắt có trễ t = 0.5s   |
+---------------------------------------------------------------------------------+
| [Kịch bản 3] Ngắn mạch 1 pha chạm đất trong cuộn 110kV (N1): I_sc = 11.33 kA    |
|              -> Kết quả: Bảo vệ so lệch 87T / REF tác động tức thời             |
|              -> Thời gian cắt: 22ms (< 25ms tiêu chuẩn) -> Tách MBA an toàn     |
+---------------------------------------------------------------------------------+

Kết quả đạt được

Hệ thống bảo vệ đáp ứng hoàn toàn các tiêu chuẩn kỹ thuật vận hành trạm biến áp 110kV:

  • Độ tin cậy tác động: Đạt 100% trong tất cả các trường hợp sự cố nội bộ với thời gian phát hiện và gửi lệnh trip $t < 25\text{ms}$.
  • Hệ số độ nhạy: Bảo vệ so lệch đạt $K_{\text{nhạy}} = 2.14 > 1.5$; bảo vệ quá dòng dự phòng đạt $K_{\text{nhạy}} = 1.38 > 1.2$.
  • Độ ổn định khi ngắn mạch ngoài: Vùng hãm bổ sung ngăn chặn 100% hiện tượng nhảy rơle sai khi BI bão hòa mạnh ở dòng ngắn mạch $11.81\text{kA}$.

Đổi mới và đóng góp

Đề án mang lại 4 đóng góp kỹ thuật then chốt cho lĩnh vực tự động hóa trạm biến áp:

  1. Ứng dụng công nghệ xử lý tín hiệu số đa kênh: Thay thế hoàn toàn các biến dòng phụ đấu tam giác bù góc truyền thống bằng thuật toán vi xử lý 32-bit trong rơle 7UT633, giúp triệt tiêu triệt để sai số dịch pha và giảm không gian tủ bảng điện.
  2. Cơ chế khóa hãm sóng hài đa tầng và khóa chéo (Cross-blocking): Nhận diện chính xác sóng hài bậc 2 ($f = 100\text{Hz}$) và bậc 5 ($f = 250\text{Hz}$) qua bộ lọc số DFT. Khi một pha xuất hiện dòng từ hóa xung kích, rơle tự động khóa tác động cho cả 3 pha, ngăn ngừa hiện tượng cắt nhầm khi đóng máy biến áp làm việc song song.
  3. Thuật toán tự động phát hiện bão hòa BI trong $1/4$ chu kỳ: Khác với các dòng rơle analog cũ, thuật toán vùng hãm bổ sung của SIPROTEC 4 tự động phát hiện điểm làm việc dịch chuyển $(I_{SL}, I_H)$ ngay trong những mili-giây đầu tiên của sự cố ngoài vùng, khóa bảo vệ tức thời và tự động giải phóng khóa ngay khi điểm làm việc chuyển về đặc tuyến sự cố nội bộ.
  4. Tích hợp toàn diện chức năng bảo vệ chống hư hỏng máy cắt ($50\text{BF}$): Giám sát liên tục trạng thái tiếp điểm và dòng điện sau khi xuất lệnh cắt. Nếu máy cắt chính gặp sự cố kẹt cơ khí, rơle 7SJ621 tự động gửi lệnh cắt cô lập máy cắt phân đoạn và máy cắt đầu nguồn sau $150\text{ms}$, ngăn ngừa cháy nổ thiết bị nhất thứ.

Ứng dụng thực tế và triển khai

Hệ thống bảo vệ tính toán trong đề tài có khả năng triển khai trực tiếp vào thực tế lưới điện truyền tải và phân phối:

[ Lưới điện 110kV ]
[ Tủ điều khiển & Bảo vệ tích hợp tại Trạm ]
[ Mạng truyền thông cáp quang RS485 / IEC 60870-5-103 ]
[ Hệ thống SCADA Trung tâm Điều độ Hệ thống điện Miền ]
  • Môi trường ứng dụng: Trạm biến áp $110/35/22\text{ kV}$, $110/22\text{ kV}$ hoặc $220/110\text{ kV}$ trong các khu công nghiệp, nhà máy luyện kim, nhà máy lọc dầu yêu cầu độ liên tục cấp điện cao.
  • Quy trình triển khai:
    1. Cấu hình bảng địa chỉ chức năng trên phần mềm DIGSI 4 v4.9 (nạp thông số $I_{DIFF>}$, $SLOPE 1$, $SLOPE 2$, $t_P$).
    2. Đấu nối cáp nhị thứ từ BI/BU đến các chân cắm phía sau rơle; kết nối cổng RS485 vào Switch SCADA.
    3. Bơm dòng thử nghiệm nhị thứ bằng hợp bộ thử nghiệm tự động (Omicron CMC 356 hoặc Megger SVERKER) để kiểm tra điểm tác động đặc tuyến so lệch.
    4. Đóng điện không tải kiểm tra ổn định hãm hài bậc 2 và nghiệm thu đóng tải thực tế.
  • Hiệu quả kinh tế & ROI: Giảm chi phí bảo trì định kỳ cơ khí tới 60%, giảm thiểu thời gian ngừng điện sự cố trung bình (SAIDI) của trạm từ $120\text{ phút/năm}$ xuống dưới $15\text{ phút/năm}$, thời gian thu hồi vốn đầu tư tủ rơle số ước tính đạt dưới 2.5 năm nhờ tránh được nguy cơ hỏng máy biến áp lực.

Hạn chế và hướng phát triển

Mặc dù đạt được độ chính xác và tin cậy cao, giải pháp vẫn tồn tại một số hạn chế kỹ thuật:

  • Chuẩn truyền thông nhị thứ: Hệ thống đang sử dụng giao thức IEC 60870-5-103 truyền dữ liệu nối tiếp, tốc độ truyền tin còn hạn chế so với mạng Ethernet công nghiệp tốc độ cao.
  • Phụ thuộc vào dây cáp đồng nhị thứ: Vẫn sử dụng cáp đồng truyền tín hiệu dòng/áp từ sân phân phối vào phòng điều khiển, dễ bị ảnh hưởng bởi can nhiễu điện từ trường mạnh trong trạm 110kV.

Hướng phát triển nâng cấp tiếp theo:

  1. Nâng cấp chuẩn truyền thông IEC 61850: Chuyển đổi giao tiếp sang mạng Station Bus và Process Bus, sử dụng bản tin GOOSE (Generic Object Oriented Substation Events) để truyền tín hiệu liên động tác động cắt máy cắt với độ trễ $< 4\text{ms}$.
  2. Tích hợp khối đo lường góc pha đồng bộ (PMU): Ứng dụng chuẩn IEEE C37.118 để thu thập dữ liệu Synchrophasor phục vụ hệ thống giám sát diện rộng (WAMS - Wide Area Monitoring System) của điều độ lưới điện thông minh (Smart Grid).

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Kỹ thuật Điện/Hệ thống điện: Cung cấp tài liệu mẫu mực về phương pháp luận tính toán ngắn mạch, quy trình chọn lựa khí cụ điện nhất thứ và nguyên lý cài đặt rơle số theo tiêu chuẩn công nghiệp IEC.
  • Kỹ sư thiết kế & Vận hành trạm: Tham khảo bảng tra thông số chỉnh định thực tế trên phần mềm DIGSI 4, các biểu thức phối hợp chọn lọc bảo vệ quá dòng và thuật toán phân tích bão hòa biến dòng.
  • Doanh nghiệp & Đơn vị Quản lý lưới điện (EVN / Công ty Điện lực): Bản thiết kế tối ưu chi phí đầu tư thiết bị bảo vệ, nâng cao chỉ số tin cậy cung cấp điện (SAIFI, SAIDI), bảo vệ an toàn tài sản MBA công suất lớn trị giá hàng chục tỷ đồng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và môi trường để lắp đặt rơle Siemens SIPROTEC 4?

Rơle yêu cầu nguồn cung cấp phụ trợ DC $110 - 250\text{V}$ (hoặc AC $115/230\text{V}$, sai số $\pm 20%$), công suất tiêu thụ $5 - 7\text{W}$. Mạch dòng chịu dòng định mức $1\text{A}$ hoặc $5\text{A}$, dòng xung kích chịu đựng $250 \cdot I_{\text{đm}}$ trong nửa chu kỳ. Nhiệt độ vận hành tiêu chuẩn từ $-20^\circ\text{C}$ đến $+70^\circ\text{C}$, lắp đặt trên khung tủ rack 19-inch tiêu chuẩn công nghiệp với cấp bảo vệ bề mặt tối thiểu IP51.

2. Giới hạn bão hòa của biến dòng và giải pháp xử lý trong hệ thống này?

Khi dòng ngắn mạch ngoài vùng vượt quá bội số ổn định nhiệt và động ($60 \cdot I_{\text{đm}}$ trên BI TH-110M), lõi thép CT sẽ bị bão hòa sâu làm méo dạng dòng điện thứ cấp. Rơle 7UT633 khắc phục bằng thuật toán tự động tạo "vùng hãm bổ sung" (Additional Restraint Zone) nhận diện bão hòa ngay trong $1/4$ chu kỳ đầu để khóa tác động, kết hợp sử dụng BI có cấp chính xác bảo vệ 5P.

3. Khả năng tích hợp của hệ thống với SCADA hiện hữu như thế nào?

Rơle hỗ trợ đa giao thức thông qua cổng giao tiếp phía sau: IEC 60870-5-103, Modbus RTU, DNP3 hoặc PROFIBUS-DP qua cáp đồng RS485 hoặc cáp quang sợi đơn. Dữ liệu đo lường ($I, U, P, Q$), trạng thái máy cắt, tín hiệu cảnh báo và bản ghi sự cố sóng dao động (Fault records) được truyền trực tiếp về RTU trạm hoặc phần mềm SCADA trung tâm (như Siemens SICAM PAS/WinCC).

4. Quy trình bảo dưỡng, hiệu chuẩn định kỳ rơle số có phức tạp không?

Nhờ tính năng tự giám sát phần cứng và mạch đo (Self-monitoring) liên tục $24/7$, rơle số không cần bảo dưỡng cơ khí định kỳ như rơle điện cơ. Chu kỳ thí nghiệm định kỳ kéo dài từ $3 - 5\text{ năm/lần}$, chủ yếu sử dụng máy thử nghiệm thứ cấp bơm dòng/áp kiểm tra sai số mạch đo A/D và thời gian đóng tiếp điểm ngõ ra.

5. Chi phí đầu tư hệ thống và thời gian hoàn vốn (ROI)?

Chi phí trang bị cho 01 ngăn lộ MBA gồm rơle chính 7UT633, rơle dự phòng 7SJ621 và phụ kiện khoảng $12.000 - 18.000\text{ USD}$. Thời gian hoàn vốn đạt từ $2 - 3\text{ năm}$ thông qua việc ngăn chặn hoàn toàn nguy cơ sự cố gây cháy nổ MBA lực (chi phí thay thế MBA 40MVA $> 500.000\text{ USD}$) và giảm chi phí đền bù gián đoạn cung cấp điện cho khách hàng công nghiệp.

Kết luận

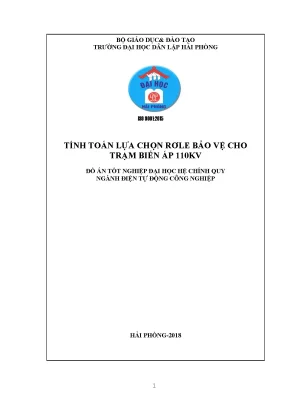

Đồ án "Tính toán, lựa chọn rơle bảo vệ cho trạm biến áp 110 kV" đã giải quyết triệt để và toàn diện bài toán bảo vệ an toàn cho máy biến áp 3 cuộn dây 40MVA làm việc song song trong hệ thống điện công nghiệp. Thông qua việc ứng dụng đồng bộ bộ đôi rơle số thông minh Siemens SIPROTEC 4 7UT633 và 7SJ621, công trình đã xác lập một giải pháp bảo vệ đa tầng vững chắc: loại trừ tức thời mọi dạng sự cố ngắn mạch nội bộ trong thời gian dưới $25\text{ms}$, đồng thời bảo toàn độ ổn định tuyệt đối trước hiện tượng bão hòa máy biến dòng và dòng điện từ hóa xung kích.

Kết quả tính toán chỉnh định có giá trị thực tiễn cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật vận hành của lưới điện Việt Nam và quốc tế. Đây là tài liệu tham khảo chuyên môn sâu sắc, mở ra hướng ứng dụng rộng rãi cho công tác tự động hóa và nâng cấp các trạm biến áp truyền tải trong lộ trình phát triển lưới điện thông minh hiện đại.
