Bối cảnh và vấn đề nghiên cứu
Sự phát triển nhanh chóng của các thiết bị ghi hình kỹ thuật số và điện thoại thông minh dẫn đến nhu cầu lưu trữ, chia sẻ hình ảnh cá nhân và gia đình ngày càng tăng. Phương thức in ấn ảnh truyền thống bộc lộ những hạn chế về chi phí khi số lượng ảnh lớn và không gian trưng bày tại phòng khách, phòng ngủ hay bàn làm việc bị giới hạn. Đồng thời, nhu cầu trình chiếu hình ảnh quảng cáo, thông tin sự kiện hoặc thực đơn tại các cửa hàng, đơn vị kinh doanh đòi hỏi giải pháp hiển thị linh hoạt, có thể thay đổi nội dung liên tục. Xuất phát từ thực tế đó, đề tài "Thiết kế và thi công khung ảnh điện tử" được thực hiện nhằm xây dựng một thiết bị nhúng hiển thị hình ảnh kỹ thuật số kết hợp cập nhật thông tin môi trường và thời gian thực.
Văn bản xác định 4 mục tiêu nghiên cứu cụ thể:
- Trình chiếu hình ảnh lưu trong thẻ nhớ micro SD lên màn hình LCD TFT 7 inch đúng kích thước, trực quan và chính xác.
- Hiển thị thời gian thực và các thông số thời tiết (nhiệt độ, độ ẩm, áp suất, tốc độ gió) thu thập từ internet.
- Xây dựng ứng dụng trên máy tính để hỗ trợ người dùng nạp và chỉnh sửa ảnh mới vào thẻ nhớ.
- Tích hợp khả năng nhận diện người xung quanh khu vực đặt thiết bị nhằm điều khiển trạng thái hiển thị của màn hình (bật khi có người, chuyển sang chế độ chờ khi không có người để tiết kiệm năng lượng).
Đối tượng nghiên cứu của đề tài là hệ thống nhúng điều khiển hiển thị đa chức năng và truyền nhận dữ liệu qua mạng không dây. Phạm vi nghiên cứu tập trung vào thiết kế phần cứng mạch in 2 lớp, lập trình firmware cho vi điều khiển ARM Cortex-M4 (STM32F407VET6), cấu hình vi điều khiển Wifi ESP8266 giao tiếp API thời tiết và phát triển phần mềm giao tiếp máy tính bằng ngôn ngữ C# trên nền tảng Visual Studio. Thời gian thực hiện đồ án diễn ra từ ngày 18/02/2019 đến ngày 10/06/2019 tại Bộ môn Điện tử Công nghiệp – Y sinh, Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh.
Cơ sở lý thuyết và phương pháp
Đề tài vận dụng tổng hợp các cơ sở lý thuyết về kiến trúc phần cứng máy tính, vi điều khiển kiến trúc RISC, công nghệ hiển thị và giao thức mạng truyền thông:
- Kiến trúc ARM Cortex-M4: Dòng vi điều khiển STM32F407VET6 hoạt động với xung nhịp tối đa 168 MHz, bộ nhớ Flash 512 KB, SRAM 192 KB, tích hợp các bộ ngoại vi như FSMC (Flexible Static Memory Controller), SDIO, UART, I2C, SPI, ADC 12-bit và bộ định thời gian thực RTC (Real Time Clock).
- Công nghệ màn hình LCD TFT cảm ứng điện dung: Sử dụng module Waveshare 7 inch (độ phân giải 800x480 pixel), IC điều khiển hiển thị RA8875 giao tiếp qua bus dữ liệu song song 16-bit 8080 (hỗ trợ FSMC) và IC cảm ứng GT811 nhận dạng tối đa 5 điểm chạm giao tiếp qua chuẩn I2C.
- Nguyên lý cảm biến hồng ngoại thụ động (PIR): Phát hiện bức xạ nhiệt phát ra từ cơ thể người (thân nhiệt ~37°C) thông qua thấu kính Fresnel tiêu tụ chùm tia lên hai phần tử cảm biến nhiệt, kết hợp mạch so áp tạo tín hiệu kích hoạt logic.
- Giao thức truyền thông mạng và API web: Ứng dụng mô hình Client – Server, giao thức HTTP (phương thức GET) để gửi yêu cầu đến máy chủ
api.openweathermap.org nhằm lấy dữ liệu thời tiết dưới dạng chuỗi JSON thông qua module Wifi ESP8266 NodeMCU (ESP-12E, chip ESP8266EX).
Phương pháp nghiên cứu bao gồm:
- Phương pháp phân tích và thiết kế hệ thống: Phân chia hệ thống thành các khối chức năng độc lập (khối xử lý trung tâm, khối hiển thị, khối lưu trữ, khối cảm biến, khối wifi, khối nguồn) và tính toán thông số kỹ thuật, dòng tải tiêu thụ của từng linh kiện.
- Phương pháp thiết kế mạch điện tử: Sử dụng phần mềm Altium Designer để vẽ sơ đồ nguyên lý (Schematic) và thiết kế mạch in (PCB) 2 lớp; sử dụng công cụ tính toán tần số cắt của mạch lọc LC chống nhiễu nguồn thẻ nhớ.
- Phương pháp thực nghiệm và lập trình nhúng: Lập trình cấu hình chân và ngoại vi bằng STM32CubeMX, biên dịch chương trình trên Keil C (cho STM32F4) và Arduino IDE (cho ESP8266); xây dựng giao diện ứng dụng Windows Forms trên Visual Studio (C#).
- Nguồn dữ liệu: Tài liệu kỹ thuật (Datasheet) từ nhà sản xuất chip STMicroelectronics, Espressif, Waveshare; giáo trình vi xử lý ARM STM32 của Trường ĐH Sư phạm Kỹ thuật TP.HCM; dữ liệu khí tượng trực tuyến từ OpenWeatherMap API.
Thiết kế và triển khai
Hệ thống được thiết kế theo cấu trúc module hóa, kết hợp giữa phần cứng nhúng và phần mềm điều khiển.
| Khối chức năng |
Linh kiện / Công nghệ chính |
Thông số kỹ thuật / Chuẩn giao tiếp |
Chức năng thực hiện |
| Điều khiển trung tâm |
STM32F407VET6 |
ARM Cortex-M4 (168 MHz), Flash 512 KB, SRAM 192 KB |
Nhận dữ liệu ngoại vi, xử lý logic, điều khiển hiển thị LCD |
| Hiển thị & Cảm ứng |
Waveshare 7" LCD TFT |
800x480 pixel, IC RA8875, IC GT811 (5 điểm chạm) |
Giao tiếp 16-bit FSMC (hình ảnh) và I2C (tọa độ cảm ứng) |
| Lưu trữ dữ liệu |
Khe cắm thẻ Micro SD |
Chuẩn giao tiếp SDIO 4-bit (SD_D0 - SD_D3, CMD, CLK) |
Lưu trữ file hình ảnh kích thước 800x480 pixel |
| Thu thập dữ liệu mạng |
ESP8266 NodeMCU V1.0 |
Wifi 2.4 GHz (802.11b/g/n), Flash 4 MB, chip CP2102 |
Giao tiếp UART với MCU; gửi HTTP GET lấy dữ liệu thời tiết |
| Cảm biến chuyển động |
Module PIR Mini |
Điện áp 2.7 - 12 VDC, trễ 2s, góc quét < 100°, tầm 3 - 5 m |
Xuất tín hiệu logic OUT_PIR báo người đến gần MCU |
| Khối nguồn |
Adapter 5V/1A, IC LM1117-3.3V |
Đầu vào 5V DC, đầu ra 3.3V DC (Imax = 1A, Pmax = 5W) |
Tách riêng 2 nhánh 3.3V cho LCD và hệ vi điều khiển |
| Nguồn thời gian thực |
Pin CMOS 3V (CR2032) |
Mạch chuyển mạch Diode đôi (D6, D7) cấp chân VBAT |
Duy trì bộ RTC chạy liên tục khi mất nguồn chính |
Tính toán và bảo vệ phần cứng:
- Tính toán dòng tiêu thụ: Tổng dòng tải tối đa toàn mạch ở mức $755\text{ mA}$ (gồm STM32F407: $25\text{ mA}$; NodeMCU ESP8266: $300\text{ mA}$; LCD TFT 7 inch: $400\text{ mA}$; PIR Mini: $50\text{ }\mu\text{A}$). Thiết kế sử dụng Adapter 5V/1A và phân tách đường nguồn 3.3V thành hai nhánh độc lập qua IC hạ áp LM1117 để tránh hiện tượng sụt áp, nhiễu màn hình khi hiển thị.
- Mạch lọc nguồn thẻ Micro SD: Nguồn switching của adapter có nhiễu tần số cao, mạch bổ sung bộ lọc LC kép gồm mạch lọc thông cao ($C_7, L_1$) với tần số cắt $f_c \approx 7957\text{ Hz} \approx 8\text{ kHz}$ và mạch lọc thông thấp ($C_6, L_1$) với tần số cắt $f_c \approx 53\text{ Hz}$ nhằm làm phẳng dòng điện cấp cho thẻ nhớ.
- Bảo vệ ngõ vào vi điều khiển: Tín hiệu từ cảm biến PIR được bảo vệ bằng Diode Zener $D_5$ ($3.3\text{ V}$) để cắt xung quá áp và điện trở tải $R_8$ ($10\text{ }\Omega$) chống hư hỏng chân GPIO của STM32F4.
Kiến trúc phần mềm và giao thức:
- Firmware STM32F4: Điều khiển luồng chương trình chính, quét tín hiệu cảm biến PIR, quét tọa độ cảm ứng màn hình qua ngắt
T_INT, đọc khối dữ liệu ảnh từ thẻ nhớ qua bus SDIO đưa vào bộ nhớ đệm rồi xuất trực tiếp ra màn hình qua FSMC.
- Firmware NodeMCU ESP8266: Kết nối mạng Wifi nội bộ, gửi bản tin
HTTP GET dạng http://api.openweathermap.org/data/2.5/weather?q={Location}&APPID={API_Key}, nhận bản tin JSON, bóc tách các trường dữ liệu khí tượng (nhiệt độ, độ ẩm, áp suất, tốc độ gió, biểu tượng mây/mưa/nắng theo mã icon) và truyền chuỗi định dạng qua UART về STM32F4 khi có yêu cầu.
- Ứng dụng Visual Studio (C#): Phần mềm chạy trên máy tính hỗ trợ người dùng chọn ảnh, điều chỉnh kích thước theo độ phân giải chuẩn 800x480 pixel và nạp trực tiếp vào thẻ nhớ micro SD.
Nội dung chính theo từng chương
Chương 1: Tổng quan
Chương 1 trình bày bối cảnh ra đời của đề tài dựa trên sự phổ biến của thiết bị chụp ảnh kỹ thuật số và nhu cầu đổi mới cách trưng bày hình ảnh trong không gian gia đình, công sở, thương mại. Tác giả khảo sát các sản phẩm tương tự trên thị trường (như khung ảnh điện tử WeChat W-M3, dự án Raspberry Pi trên diễn đàn công nghệ) để định vị hướng đi: thiết kế khung ảnh đa năng tích hợp thời gian thực, thời tiết và nhận diện chuyển động bằng vi điều khiển STM32F4. Chương này cũng công bố chi tiết mục tiêu, nội dung nghiên cứu, giới hạn phạm vi đề tài và cấu trúc 6 chương của khóa luận.
Chương 2: Cơ sở lý thuyết
Chương 2 cung cấp nền tảng lý thuyết chi tiết về các linh kiện và công nghệ được sử dụng:
- Giới thiệu lịch sử phát triển dòng vi xử lý ARM từ kiến trúc RISC 32-bit (Acorn RISC Machine) đến các dòng Cortex-A, Cortex-R và Cortex-M; phân tích chi tiết cấu trúc phần cứng vi điều khiển STM32F407VET6 (lõi Cortex-M4, các bộ dao động HSE/LSE, ADC 12-bit, DMA, FSMC, SDIO, RTC).
- Trình bày cấu tạo tấm nền màn hình LCD TFT, ma trận pixel và cơ chế hoạt động của màn hình cảm ứng điện dung; phân tích thông số module LCD TFT 7 inch Waveshare (driver RA8875, cảm ứng GT811).
- Nguyên lý hoạt động của cảm biến PIR mini, vai trò của thấu kính Fresnel và cấu trúc cảm biến nhiệt độ bên trong.
- Khảo sát module ESP8266 NodeMCU V1.0 và kiến trúc mạng Internet; phân tích mô hình Client – Server, cấu trúc một gói tin HTTP Request/Response (GET, POST, PUT, DELETE) và bảng mã định danh icon khí tượng từ website OpenWeatherMap.
| Mã Icon ban ngày |
Mã Icon buổi tối |
Mô tả khí tượng tương ứng từ API |
01d |
01n |
Trời quang đãng (clear sky) |
02d |
02n |
Có mây (few clouds) |
03d |
03n |
Mây rải rác (scattered clouds) |
04d |
04n |
Nhiều mây (broken clouds) |
09d |
09n |
Mưa nhẹ (shower rain) |
10d |
10n |
Mưa (rain) |
11d |
11n |
Sấm chớp và dông (thunderstorm) |
Chương 3: Thiết Kế và Tính Toán
Chương 3 xây dựng sơ đồ khối tổng thể của hệ thống gồm 7 khối: Khối nguồn, Khối điều khiển trung tâm, Khối cảm biến, Khối Micro SD Card, Khối ESP8266 NodeMCU, Khối hiển thị và Khối ứng dụng máy tính. Tác giả trình bày các tính toán kỹ thuật:
- Tính chọn thạch anh ngoài 8 MHz (nhân tần số lên 168 MHz) và thạch anh 32.768 kHz cho khối RTC; tính chọn điện trở $R = 510\text{ }\Omega$ cho LED báo trạng thái bận ($I_{LED} = 3\text{ mA}$).
- Thiết kế mạch bảo vệ pin CMOS 3V cấp nguồn cho chân VBAT bằng 2 diode D6, D7.
- Xây dựng bảng chức năng 34 chân của màn hình LCD 7 inch Waveshare và 8 chân của thẻ Micro SD.
- Thiết kế mạch nguồn chia 2 kênh LM1117-3.3V từ nguồn 5V/1A, tính toán các bộ lọc nguồn LC chống nhiễu cho khối lưu trữ thẻ nhớ.
- Tổng hợp sơ đồ nguyên lý toàn mạch chi tiết liên kết giữa MCU và các ngoại vi.
Chương 4: Thi công hệ thống
Chương 4 mô tả toàn bộ quy trình chế tạo phần cứng và xây dựng phần mềm:
- Thiết kế mạch in PCB 2 lớp bằng Altium Designer, bố trí vị trí linh kiện, thi công hàn mạch và lắp ráp hoàn chỉnh vào khung vỏ mica bảo vệ.
- Xây dựng các lưu đồ giải thuật: Lưu đồ chương trình chính trên STM32F4, lưu đồ con quét cảm biến PIR, lưu đồ quét cảm ứng GT811, lưu đồ giải thuật trình chiếu hình ảnh, lưu đồ hiển thị thời gian, lưu đồ giao tiếp UART với ESP8266 và lưu đồ kết nối HTTP Client trên NodeMCU.
- Hướng dẫn cấu hình phần cứng trên STM32CubeMX, lập trình biên dịch trên Keil C và Arduino IDE.
- Xây dựng giao diện ứng dụng quản lý, chuyển đổi ảnh trên máy tính bằng Visual Studio (C#) và quy trình thao tác sử dụng thiết bị cho người dùng cuối.
Chương 5: Kết quả, Nhận xét, Đánh giá
Chương 5 trình bày kết quả thực nghiệm của sản phẩm hoàn chỉnh:
- Mô hình hoạt động ổn định ở 3 chế độ: Chế độ trình chiếu hình ảnh tự động từ thẻ nhớ micro SD, chế độ hiển thị thời gian thực (đồng bộ RTC và internet) và chế độ hiển thị thông số thời tiết kèm icon động theo từng khu vực lựa chọn qua màn hình cảm ứng.
- Đánh giá khả năng hoạt động của cảm biến PIR: Nhận diện chính xác sự hiện diện của người trong góc quét < 100° và cự ly 3 - 5m để tự động bật/tắt màn hình.
- Ứng dụng C# trên máy tính kết nối và định dạng hình ảnh chuẩn xác trước khi lưu vào bộ nhớ thẻ.
Chương 6: Kết Luận và Hướng Phát Triển
Chương 6 tổng kết các mục tiêu đã hoàn thành của đồ án về mặt thiết kế phần cứng, thi công mạch in, lập trình nhúng và tính thẩm mỹ của sản phẩm. Tác giả thẳng thắn chỉ ra các ưu điểm, nhược điểm còn tồn tại và đề xuất các giải pháp kỹ thuật nhằm nâng cấp hệ thống trong tương lai.
Kết quả và đóng góp
Kết quả kỹ thuật đạt được:
- Phần cứng: Chế tạo thành công board mạch in 2 lớp tích hợp vi điều khiển STM32F407VET6, module ESP8266 NodeMCU, cảm biến PIR mini, khe cắm micro SD và kết nối với màn hình LCD TFT 7 inch Waveshare (800x480 pixel). Toàn bộ khối mạch được đóng gói gọn trong khung vỏ mica thẩm mỹ.
- Hiển thị & Tương tác: Hệ thống hiển thị hình ảnh sắc nét, màu sắc trung thực thông qua bus FSMC 16-bit; chức năng cảm ứng điện dung đa điểm (IC GT811) qua I2C hoạt động mượt mà, cho phép người dùng chuyển đổi linh hoạt giữa các chế độ hiển thị hình ảnh, đồng hồ thời gian thực và thời tiết.
- Tự động hóa & Tiết kiệm điện: Cảm biến PIR hoạt động đúng thông số kỹ thuật (độ trễ 2s, tầm quét 3 - 5m), tự động kích hoạt màn hình khi có người và chuyển về chế độ chờ khi không có người.
- Truy xuất dữ liệu trực tuyến: Module ESP8266 kết nối Wifi ổn định, gửi thành công HTTP GET request đến OpenWeatherMap API, bóc tách chính xác các dữ liệu thời tiết (nhiệt độ, độ ẩm, áp suất, tốc độ gió) và hiển thị icon khí tượng tương ứng theo thời gian thực.
- Phần mềm máy tính: Xây dựng thành công ứng dụng bằng Visual Studio (C#) hỗ trợ nạp và định dạng ảnh tương thích với chuẩn màn hình.
Giải pháp và kiến nghị đề xuất:
- Tác giả kiến nghị tách riêng nguồn cấp cho module hiển thị LCD ($400\text{ mA}$) và vi xử lý để triệt tiêu hiện tượng sụt áp và gợn sóng từ nguồn adapter switching.
- Bổ sung mạch lọc LC kép tại đường cấp nguồn thẻ micro SD để tránh mất dữ liệu khi truy xuất tần số cao.
- Sử dụng pin nuôi RTC chuyên biệt kèm mạch chuyển mạch Diode đôi để lưu trữ thời gian thực liên tục ngay cả khi mất nguồn điện chính.
Đóng góp của đề tài:
Đồ án đã hiện thực hóa thành công một giải pháp thiết bị nhúng tích hợp hoàn chỉnh từ thiết kế schematic, layout mạch in PCB, gia công cơ khí đến lập trình nhúng đa vi điều khiển (ARM Cortex-M4 kết hợp ESP8266). Hệ thống giải quyết tốt bài toán hiển thị hình ảnh đa phương tiện độc lập không cần máy tính liên tục, đồng thời mở rộng tính năng IoT phục vụ nhu cầu đời sống thực tế.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế được ghi nhận:
- Khung ảnh hiện chỉ hỗ trợ lấy hình ảnh lưu trữ trực tiếp từ thẻ nhớ micro SD thông qua thao tác cắm thẻ hoặc nạp qua phần mềm máy tính, chưa hỗ trợ truyền file ảnh trực tiếp qua sóng không dây (Wifi/Bluetooth).
- Giao diện trình chiếu chưa có nhiều hiệu ứng chuyển cảnh đa dạng giữa các bức ảnh.
- Dữ liệu thời tiết phụ thuộc hoàn toàn vào kết nối mạng Internet và khóa API (API Key) từ bên thứ ba (OpenWeatherMap).
Hướng nghiên cứu tiếp theo:
- Nâng cấp firmware ESP8266 hoặc tích hợp máy chủ web nhúng (Web Server) để người dùng có thể truyền trực tiếp hình ảnh từ điện thoại thông minh hoặc máy tính qua mạng Wifi vào khung ảnh mà không cần tháo thẻ nhớ.
- Tích hợp thêm các hiệu ứng chuyển ảnh (slide transitions), hiệu ứng đồ họa và tối ưu hóa tốc độ giải mã các định dạng ảnh nén phức tạp trên STM32F4.
- Mở rộng kết nối các nền tảng đám mây (Cloud) để tự động đồng bộ album ảnh từ Google Photos hoặc các dịch vụ lưu trữ trực tuyến.
Giá trị tham khảo
Tài liệu đồ án là nguồn tham khảo hữu ích cho sinh viên, giảng viên và kỹ sư kỹ thuật thuộc các chuyên ngành: Kỹ thuật Điện tử Truyền thông, Điện tử Công nghiệp, Kỹ thuật Máy tính và Hệ thống Nhúng / IoT.
Các nội dung có giá trị tham khảo ứng dụng cao bao gồm:
- Thiết kế giao tiếp FSMC trên STM32F4: Cấu hình và phương pháp truyền dữ liệu song song tốc độ cao giữa vi điều khiển ARM Cortex-M4 và driver màn hình LCD (IC RA8875).
- Thiết kế phần cứng chống nhiễu: Sơ đồ nguyên lý mạch lọc LC cho khe cắm thẻ Micro SD chuẩn SDIO, mạch bảo vệ quá áp cho GPIO bằng Diode Zener và giải pháp phân chia nguồn điện cho màn hình công suất lớn.
- Kỹ thuật lập trình IoT cơ bản: Quy trình xử lý chuỗi JSON từ HTTP GET request trên vi điều khiển ESP8266 và giao thức truyền thông UART liên vi điều khiển.
- Quy trình hoàn thiện sản phẩm nhúng: Từ thiết kế sơ đồ nguyên lý, vẽ PCB trên Altium Designer đến chế tạo vỏ hộp mica và lập trình ứng dụng C# trên máy tính.
Câu hỏi thường gặp
1. Hệ thống xử lý thế nào để đảm bảo thời gian thực không bị sai lệch khi mất nguồn điện chính?
Hệ thống sử dụng bộ RTC tích hợp trong STM32F407VET6 kết nối với thạch anh ngoài có tần số thấp $32.768\text{ kHz}$ (bộ dao động LSE). Chân $V_{BAT}$ của vi điều khiển được cấp nguồn dự phòng từ pin CMOS 3V qua mạch chuyển mạch diode kép ($D_6, D_7$), giúp đồng hồ tiếp tục chạy khi mất nguồn ngoài. Ngoài ra, mỗi khi có kết nối internet, ESP8266 sẽ lấy thời gian chuẩn để đối soát và tự động hiệu chỉnh lại bộ RTC.
2. Tại sao thiết kế phải sử dụng 2 IC nguồn LM1117-3.3V độc lập thay vì dùng chung một IC?
Màn hình LCD TFT 7 inch tiêu thụ dòng điện lớn (khoảng $400\text{ mA}$), trong khi tổng dòng toàn mạch lên tới $755\text{ mA}$. Nếu dùng chung một IC LM1117 ($I_{max} = 1\text{ A}$), tải nặng từ màn hình có thể gây sụt áp, quá nhiệt và tạo xung nhiễu nguồn ảnh hưởng đến hoạt động xử lý xung nhịp cao ($168\text{ MHz}$) của STM32F4 và kết nối Wifi của ESP8266. Việc chia làm hai nhánh nguồn 3.3V riêng biệt giúp hệ thống hoạt động ổn định và hình ảnh hiển thị không bị gợn sóng.
3. Tín hiệu từ cảm biến chuyển động PIR Mini được ghép nối và bảo vệ như thế nào trước khi vào vi điều khiển?
Cảm biến PIR Mini được cấp nguồn $3.3\text{ V DC}$, xuất tín hiệu logic $OUT_PIR$. Để bảo vệ vi điều khiển, đường tín hiệu này được gắn Diode Zener $D_5$ ($3.3\text{ V}$) nhằm cắt mọi xung quá áp bất thường, kết hợp với điện trở tải $R_8 = 10\text{ }\Omega$ hạn dòng nhằm ngăn ngừa xung đỉnh làm hỏng chân vào/ra (GPIO) của STM32F4.
4. Dữ liệu thời tiết được lấy từ đâu và truyền về vi điều khiển trung tâm bằng phương thức nào?
Module ESP8266 NodeMCU kết nối Wifi và sử dụng phương thức HTTP GET gửi yêu cầu dạng chuỗi chứa địa điểm (Location) và mã truy cập (API_Key) đến máy chủ api.openweathermap.org. Khi nhận bản tin phản hồi JSON chứa nhiệt độ, độ ẩm, áp suất, tốc độ gió và mã icon, NodeMCU bóc tách dữ liệu và truyền về STM32F407VET6 thông qua giao tiếp nối tiếp UART.
5. Thẻ nhớ Micro SD giao tiếp với STM32F4 qua chuẩn nào và có mạch lọc chống nhiễu gì?
Thẻ Micro SD giao tiếp với vi điều khiển STM32F4 qua chuẩn SDIO 4-bit (chân $SD_D0$ đến $SD_D3$, chân xung $CLK$ và chân lệnh $CMD$). Nguồn cấp cho thẻ được bảo vệ bằng bộ lọc LC kép gồm mạch lọc thông cao ($C_7, L_1$ có tần số cắt $f_c \approx 8\text{ kHz}$) để triệt tiêu nhiễu cao tần từ nguồn xung adapter và mạch lọc thông thấp ($C_6, L_1$ có tần số cắt $f_c \approx 53\text{ Hz}$) để làm phẳng điện áp.
Kết luận

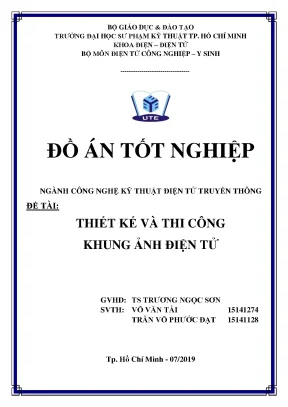

Đồ án "Thiết kế và thi công khung ảnh điện tử" đã hoàn thành toàn diện việc nghiên cứu, thiết kế phần cứng và thi công hoàn chỉnh một thiết bị hiển thị đa phương tiện điều khiển bởi vi điều khiển ARM Cortex-M4 STM32F407VET6 kết hợp module Wifi ESP8266. Hệ thống thực hiện chính xác các chức năng trình chiếu ảnh độ phân giải 800x480 pixel từ thẻ nhớ micro SD, hiển thị thời gian thực, cập nhật dữ liệu thời tiết trực tuyến qua OpenWeatherMap API và tự động tiết kiệm năng lượng thông qua cảm biến hồng ngoại PIR. Sản phẩm có tính ứng dụng thực tiễn cao trong trang trí nội thất gia đình và quảng cáo thương mại, đồng thời mở ra tiềm năng phát triển thành thiết bị hiển thị thông minh đồng bộ dữ liệu hoàn toàn qua nền tảng điện toán đám mây.
