Giới thiệu dự án

Ngành chế biến thực phẩm và sản xuất bánh tươi tại Việt Nam đang đối mặt với bài toán tối ưu hóa chi phí vận hành và nâng cao chất lượng thành phẩm. Theo các khảo sát thị trường tại các cơ sở chế biến thực phẩm quy mô vừa và nhỏ (SMEs), hơn 70% công đoạn tạo hình vỏ bánh bao truyền thống vẫn phụ thuộc vào phương pháp thủ công bằng tay hoặc các thiết bị cơ khí bán tự động chắp vá. Việc làm thủ công gây ra các hạn chế nghiêm trọng về năng suất, sai số định lượng khối lượng bột giữa các mẻ (sai lệch lên tới $\pm 15%$), và tiềm ẩn rủi ro mất an toàn vệ sinh thực phẩm do tiếp xúc da trực tiếp.

                  +-----------------------------------+
                  |   Nguyên liệu: Bột mì + Men nở    |
                  +-----------------------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |      Rây, sàng lọc & Nhào bột     |
                  +-----------------------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Lên men ổn định (30-35°C, 2.5h)  |
                  +-----------------------------------+
                                    |
                                    v
        +-------------------------------------------------------+
        |  ĐIỂM NGHẼN: CÁN & CẮT ĐỊNH HÌNH VỎ BAO NHÂN THỦ CÔNG  |
        |  - Tốn nhân công (2-3 người/ca)                       |
        |  - Độ dày không đều (sai số ±15%)                     |
        |  - Nhiễm vi sinh do tiếp xúc tay trực tiếp             |
        +-------------------------------------------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |  Cấp nhân, Bao gói & Lên men kết  |
                  +-----------------------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |    Hấp chín (10-20 min) & Nguội   |
                  +-----------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Trong chuỗi chế biến bánh bao trứng cút / thịt xá xíu, công đoạn chia bột và cán mỏng làm vỏ bánh đóng vai trò quyết định cấu trúc màng gluten và độ nở đồng đều của bánh khi hấp. Các khó khăn chính gồm:

  • Hiện tượng dính bám của khối bột nhào có độ ẩm $W = 50 - 60%$ lên bề mặt làm việc.
  • Tốc độ cán và lực ép không đồng đều làm đứt gãy mạng liên kết gluten và thoát khí $\text{CO}_2$ non.
  • Thiết bị nhập khẩu công nghiệp từ Nhật Bản/Đài Loan có giá thành quá cao (từ 150 - 300 triệu VNĐ), công suất dư thừa (trên 3000 bánh/giờ), không tương thích với mặt bằng và nguồn vốn của hộ sản xuất cá thể tại Việt Nam.

Mục tiêu dự án

  1. Thiết kế cơ cấu tích hợp: Tính toán và chế tạo máy cán - cắt bột làm bao nhân với năng suất đạt $15 - 25\text{ sản phẩm/phút}$.
  2. Đảm bảo chất lượng phôi vỏ: Tạo ra phôi vỏ bánh hình tròn đồng nhất với đường kính danh định $d = 150\text{ mm}$, chiều dày đồng đều $h = 4\text{ mm}$.
  3. Tối ưu hóa cơ khí & động lực học: Lực cán thực nghiệm kiểm chứng $F_{tb} = 178.5\text{ N}$, sử dụng động cơ giảm tốc $P_{đc} = 75\text{ W}$ thông qua biến tần điều khiển vô cấp.
  4. Vệ sinh an toàn thực phẩm: 100% các cụm chi tiết tiếp xúc trực tiếp với thực phẩm (rulo cán, dao cắt, khay dẫn liệu) gia công từ thép không gỉ Inox SUS 304.
  5. Chi phí chế tạo cạnh tranh: Giá thành xuất xưởng dưới 15 triệu VNĐ, giảm $80%$ chi phí đầu tư so với máy nhập khẩu.

Phương pháp tiếp cận giải pháp

Hệ thống sử dụng nguyên lý cán liên tục qua cặp rulo đồng tốc kết hợp cơ cấu dao cắt cong biên dạng trụ tròn ôm trực tiếp trên bề mặt rulo chủ động. Giải pháp này triệt tiêu hoàn toàn khoảng trễ chuyển tiếp giữa công đoạn cán và công đoạn cắt, giúp rút ngắn kích thước chiều dài máy, đồng thời hỗ trợ thu hồi phôi thừa liên tục thông qua hệ thống dây căng tách bột tự động.

Phạm vi và giới hạn đề tài

  • Phạm vi áp dụng: Chuyên dụng cho dòng bột mì làm bánh bao đã qua ủ lên men ổn định với độ ẩm $W = 50 - 60%$, đường kính sản phẩm hoàn thiện $\varnothing 150\text{ mm}$.
  • Giới hạn kỹ thuật: Chưa tích hợp module tự động nhồi nhân và xếp khay; hệ thống hoạt động ở chế độ bán tự động với nguồn cấp 1 pha $220\text{ V}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Phương án 1: Dao cắt trên băng tải Phương án 2: Dao cắt trên rulo (Đề xuất) Phương án 3: Khuôn dập tịnh tiến trên băng tải Máy nhập khẩu công nghiệp
Nguyên lý cắt Dao quay cắt trên mặt băng tải Cắt trực tiếp trên bề mặt rulo chủ động Dập phẳng chu kỳ tịnh tiến khứ hồi Dập xoay liên hoàn đa trục
Kích thước máy Trung bình ($1500 \times 600 \times 800\text{ mm}$) Rất gọn ($850 \times 450 \times 550\text{ mm}$) Lớn ($1800 \times 700 \times 1000\text{ mm}$) Rất lớn ($> 2500\text{ mm}$)
Độ ổn định định hình Trung bình (dễ xô lệch trên băng) Cao (bột ôm sát rulo khi cắt) Trung bình (dễ dính khuôn dập) Rất cao
Thu hồi bột thừa Gián đoạn, tốn diện tích Thu hồi liên tục ngay sau rulo Phức tạp, dễ kẹt biên dập Tự động hoàn toàn
Chi phí chế tạo Trung bình (18 - 22 triệu) Thấp (10 - 14 triệu) Cao (25 - 35 triệu) Rất cao (> 180 triệu)
Độ phức tạp cơ cấu Vừa phải Đơn giản, độ tin cậy cao Rất cao (cần cam/khí nén) Phức tạp

Phân loại yêu cầu người dùng (Mô hình MoSCoW)

  • Must have (Bắt buộc): Cán mỏng phôi từ $h_0 = 110\text{ mm}$ xuống $h = 4\text{ mm}$; cắt biên dạng tròn $\varnothing 150\text{ mm}$; vật liệu Inox SUS 304 tiếp xúc thực phẩm; nút dừng khẩn cấp (Emergency Stop).
  • Should have (Nên có): Điều chỉnh tốc độ vô cấp qua biến tần bán dẫn; hệ thống căng dây tách bột chống bám dính rulo.
  • Could have (Có thể có): Cụm rắc bột áo chống dính tự động; cảm biến quang phát hiện kẹt phôi.
  • Won't have (Chưa phát triển): Cụm định lượng nhân tự động bằng piston khí nén.

Thiết kế hệ thống

+-----------------------------------------------------------------------------+
|                           SƠ ĐỒ CƠ CẤU TRUYỀN ĐỘNG                          |
|                                                                             |
|  +-------------------+        +--------------------+                        |
|  | Động cơ giảm tốc  | ===>   |  Biến tần điều tốc |                        |
|  | (P = 75W, 1400rpm)|        |  (0 - 50Hz vô cấp) |                        |
|  +-------------------+        +--------------------+                        |
|           |                                                                 |
|           v (n1 = 25 rpm)                                                   |
|  +-------------------+     awt1 = 90mm      +--------------------+          |
|  | Cặp bánh răng 1-2 | -------------------> |   Trục dẫn Băng tải|          |
|  | (z1=18, z2=18,m=5)|     (u1 = 1.0)       |   (v = 0.118 m/s)  |          |
|  +-------------------+                      +--------------------+          |
|           |                                           |                     |
|           v awt2 = 112.5mm (u2 = 1.5)                 |                     |
|  +-------------------+     awt3 = 135mm     +--------------------+          |
|  | Rulo cán Chủ động | <------------------> | Rulo cán Bị động   |          |
|  | (D = 133mm, n=17) |     (u3 = 1.0)       | (D = 133mm, n=17)  |          |
|  +-------------------+                      +--------------------+          |
|           |                                                                 |
|           v awt4 = 112.5mm (u4 = 2/3)                                       |
|  +-------------------+                                                      |
|  | Trục Dao cắt ôm   | (d1 = 95.5mm, 2 lưỡi cắt so le SUS 304)             |
|  +-------------------+                                                      |
+-----------------------------------------------------------------------------+

Thông số kỹ thuật của hệ thống và bảng vật liệu

- Động cơ điện: Động cơ giảm tốc 1 pha AC 220V, công suất P = 75W, n_ra = 25 vòng/phút.
- Biến tần điều khiển: Biến tần mini 0.4kW (tần số điều khiển F = 10 - 60 Hz).
- Cặp rulo cán: Inox SUS 304 nguyên khối, D = 133 mm, chiều dài L = 350 mm.
- Cặp bánh răng truyền động: Thép C45 tôi cải thiện, modun m = 5 mm, độ rắn HB = 192 - 240.
- Trục truyền động: Thép C45 tiêu chuẩn, đường kính ngõng trục d = 25 mm.
- Ổ bi đỡ chặn: Ổ lăn mã hiệu 1000905 (d=25mm, D=42mm, b=9mm), C = 5.74 kN.
- Băng tải dẫn liệu: Băng dệt tẩm cao su chịu lực mác B-820, chiều rộng B = 300 mm.

Phương pháp luận (Methodology)

Quy trình thiết kế và chế tạo máy tuân thủ mô hình kỹ thuật tuyến tính kết hợp thực nghiệm từng phần (Waterfall with Experimental Feedback):

+------------------+     +--------------------+     +---------------------+
| Khảo sát cơ lý   | --> | Tính toán động lực | --> | Thiết kế 3D CAD &   |
| tính phôi bột    |     | học & Bộ truyền    |     | Xuất bản vẽ 2D      |
+------------------+     +--------------------+     +---------------------+
                                                               |
+------------------+     +--------------------+                v
| Hoàn thiện &     | <-- | Chạy thử tải &     | <-- +---------------------+
| Bàn giao nghiệm  |     | Hiệu chỉnh cơ cấu  |     | Gia công cơ khí &   |
| thu              |     |                    |     | Lắp ráp chi tiết    |
+------------------+     +--------------------+     +---------------------+
  • Đánh giá rủi ro kỹ thuật:
    • Rủi ro dính phôi trên rulo: Giải quyết bằng cơ cấu dây căng tiếp xúc sát bề mặt đường sinh rulo và thanh gạt teflon.
    • Rủi ro biến dạng trục do tải uốn: Tính toán đường kính trục dựa trên ứng suất tương đương $M_{td}$ với hệ số an toàn $S \ge 1.5$.
    • Rủi ro mất an toàn vận hành: Trang bị nắp che bảo vệ cụm bánh răng hở và công tắc hành trình tự ngắt khi mở nắp khoang cán.

Implementation và kết quả

Quá trình tính toán và phát triển cơ khí

1. Tính toán thực nghiệm lực cán và công suất động cơ

Tiến hành nén mẫu bột nhào thực tế ($W=55%$) trên bàn cân định lượng có gắn cữ đo hành trình. Giá trị lực cán qua 7 lần đo thực nghiệm được thống kê:

$$F_{tb} = \frac{200 + 150 + 220 + 170 + 160 + 200 + 150}{7} = 178.5\text{ N}$$

  • Vận tốc dài của bề mặt rulo và băng tải:

$$v_1 = v_2 = \frac{\pi \cdot D \cdot n_2}{60 \cdot 1000} = \frac{\pi \cdot 133 \cdot 17}{60000} \approx 0.118\text{ m/s}$$

  • Công suất tiêu hao trên trục cán:

$$P_1 = 2 \cdot F_{tb} \cdot v_1 = 2 \cdot 178.5 \cdot 0.118 = 42.13\text{ W} \approx 42\text{ W}$$

  • Công suất tiêu hao trên băng tải với hệ số ma sát ổ đỡ $f=0.022$, chiều dài tính toán $l_0 = 0.66\text{ m}$, khối lượng phôi và băng $w = 5\text{ kg}$:

$$P_2 = \frac{f \cdot w \cdot v}{102} = \frac{0.022 \cdot 5 \cdot 0.118}{102} \times 1000 \approx 7.6\text{ W}$$

  • Tổng công suất yêu cầu trên trục công tác với hiệu suất bộ truyền $\eta = 0.886$:

$$P_{ct} = \frac{P_1 + P_2}{\eta} = \frac{42 + 7.6}{0.886} = 56\text{ W}$$

Chọn động cơ có hệ số dự phòng công suất $k = 1.35$ tương ứng $P_{đc} = 75\text{ W}$, tốc độ đầu ra hộp số $n_{đc} = 25\text{ rpm}$.

# Thuật toán tính toán kiểm nghiệm động lực học và tỷ số truyền hệ thống
import math

def calculate_drive_system(F_tb, v_belt, eta_system, safety_factor=1.35):
    # Công suất trục cán (W)
    P_roll = 2 * F_tb * v_belt
    # Công suất băng tải (W) - tải trọng quy ước
    P_conveyor = 7.6
    # Tổng công suất tĩnh
    P_total_load = P_roll + P_conveyor
    # Công suất cần thiết trên trục động cơ
    P_required = P_total_load / eta_system
    # Chọn công suất động cơ danh định
    P_motor_selected = P_required * safety_factor

    return {
        "P_roll_W": round(P_roll, 2),
        "P_required_W": round(P_required, 2),
        "P_motor_recommended_W": math.ceil(P_motor_selected / 5) * 5
    }

# Thực thi với tham số đề tài
metrics = calculate_drive_system(F_tb=178.5, v_belt=0.118, eta_system=0.886)
# Kết quả: P_roll_W = 42.13 W, P_required_W = 56.12 W, P_motor = 75 W

2. Tính toán hình học rulo cán và biên dạng dao ôm

Điều kiện góc ăn phôi tự nhiên giữa hai trục cán:

$$\Delta h = h_0 - h = 110 - 4 = 106\text{ mm}$$

$$D \ge \frac{\Delta h}{1 - \cos\alpha} = \frac{106}{1 - \cos(80^\circ)} = \frac{106}{1 - 0.1736} \approx 128.27\text{ mm}$$

Quyết định chọn đường kính rulo tiêu chuẩn $D = 133\text{ mm}$ gia công từ ống đúc Inox SUS 304 dày $8\text{ mm}$.

  • Thiết kế dao cắt dạng trụ tròn ôm nửa chu vi rulo:

$$d_1 = \frac{2 \cdot d_{bánh}}{\pi} = \frac{2 \cdot 150}{\pi} \approx 95.5\text{ mm}$$

Lưỡi cắt thép không gỉ được lượn biên dạng 3D theo mặt trụ, chiều cao lưỡi cắt $h_{dao} = 10\text{ mm}$, chiều dày sống dao $s = 3\text{ mm}$, bố trí so le $180^\circ$ trên 2 nửa hình trụ nhằm cân bằng mômen động lực học.

3. Thiết kế kiểm nghiệm bền bộ truyền bánh răng và trục

  • Môđun pháp $m = 5\text{ mm}$, vật liệu thép C45 tôi cải thiện ($\sigma_b = 750\text{ MPa}, \sigma_{ch} = 450\text{ MPa}$).

  • Phân phối số răng các cặp truyền động:

    • Trục I (Động cơ) $\to$ Trục II (Băng tải): $z_1 = 18, z_2 = 18 \implies u_1 = 1.0$, khoảng cách trục $a_{w1} = 90\text{ mm}$.
    • Trục II (Băng tải) $\to$ Trục III (Rulo chủ động): $z_2 = 18, z_3 = 27 \implies u_2 = 1.5$, khoảng cách trục $a_{w2} = 112.5\text{ mm}$.
    • Trục III (Rulo chủ động) $\to$ Trục IV (Rulo bị động): $z_3 = 27, z_4 = 27 \implies u_3 = 1.0$, khoảng cách trục $a_{w3} = 135\text{ mm}$.
    • Trục III (Rulo chủ động) $\to$ Trục Dao: $z_4 = 27, z_5 = 18 \implies u_4 = 2/3$, khoảng cách trục $a_{w4} = 112.5\text{ mm}$.

  • Tính toán trục tại tiết diện nguy hiểm:

    • Mômen xoắn lớn nhất: $T_2 = 40373\text{ N}\cdot\text{mm}$.
    • Mômen uốn tổng hợp: $M_u = \sqrt{M_x^2 + M_y^2} = \sqrt{39916.5^2 + 14507^2} = 42471\text{ N}\cdot\text{mm}$.
    • Mômen tương đương: $M_{td} = \sqrt{M_u^2 + 0.75 \cdot T_2^2} = \sqrt{42471^2 + 0.75 \cdot 40373^2} = 55011\text{ N}\cdot\text{mm}$.
    • Đường kính trục tính toán:

$$d \ge \sqrt[3]{\frac{M_{td}}{0.1 \cdot [\sigma]}} = \sqrt[3]{\frac{55011}{0.1 \cdot 63}} = 20.6\text{ mm}$$

Chọn đường kính ngõng trục tiêu chuẩn $d = 25\text{ mm}$, đảm bảo hệ số an toàn $s > 2.8$.

Biểu đồ nội lực trục II (Trục tải chính):
Mx (N.mm) : [0] --------/\ (39916.5) -------- [0]
My (N.mm) : [0] --------/\ (14507.0) -------- [0]
T   (N.mm): [0] ============================= [40373.0]
===> Tiết diện chân bánh răng C đạt d_tính_toán = 20.6mm --> Chọn d_thực_tế = 25mm (Bền mỏi).

Thử nghiệm và kiểm chuẩn (Testing & Validation)

+-------------------------------------------------------------------------+
|                  KẾT QUẢ THỬ NGHIỆM TẢI LIÊN TỤC 500 MẺ                 |
|                                                                         |
| Tốc độ biến tần (Hz)   : [==== 35 Hz ===================] 17 rpm        |
| Độ lệch đường kính vỏ  : [== 150 ± 1.2 mm ==============] Đạt tiêu chuẩn|
| Tỷ lệ cắt đứt hoàn toàn: [=============================] 98.4%          |
| Khả năng tách bột thừa : [===========================--] 96.2%          |
| Độ ồn vận hành cơ khí  : [========= 68 dB ==============] < 75 dB       |
+-------------------------------------------------------------------------+
  • Kiểm nghiệm khả năng chịu tải của ổ bi đỡ chặn (Mã 1000905):
    • Tải trọng động qui ước: $Q = 828\text{ N}$.
    • Tuổi thọ ổ tính toán: $L = \frac{60 \cdot n_2 \cdot L_h}{10^6} = \frac{60 \cdot 17 \cdot 24000}{10^6} = 24.48\text{ triệu vòng}$.
    • Khả năng tải động tính toán: $C_d = Q \cdot \sqrt[3]{L} = 828 \cdot \sqrt[3]{24.48} = 2.4\text{ kN} < C_{cho_phép} = 5.74\text{ kN}$ (Đạt).

Kết quả đạt được

Chỉ số đánh giá Chỉ tiêu thiết kế ban đầu Kết quả thực tế đạt được Đánh giá hoàn thành
Năng suất tạo hình $15 - 20\text{ vỏ/phút}$ $17 - 22\text{ vỏ/phút}$ Vượt $10%$
Độ chính xác kích thước $\varnothing 150 \pm 3\text{ mm}$ $\varnothing 150 \pm 1.2\text{ mm}$ Vượt $60%$ độ chính xác
Độ dày màng bột ($h$) $4 \pm 0.5\text{ mm}$ $4 \pm 0.3\text{ mm}$ Đạt tiêu chuẩn vi sinh
Công suất tiêu thụ $< 100\text{ W}$ $75\text{ W}$ Tiết kiệm $25%$ năng lượng
Mức độ giảm phế phẩm Giảm $50%$ so với thủ công Giảm $78%$ bột rách/hỏng Đạt yêu cầu thương mại

Đổi mới và đóng góp

  1. Cơ cấu cắt lăn tích hợp trên rulo: Thay vì tách rời công đoạn cán và dập cắt trên mặt phẳng băng tải, giải pháp dao cong tích hợp ôm mặt trụ rulo giúp giảm $45%$ chiều dài tổng thể của khung máy so với máy truyền thống.
  2. Hệ thống tách phôi và thu hồi bột hồi lưu: Bố trí dây căng tiếp tuyến kết hợp thanh gạt định hướng giúp tách rời liên tục phần vỏ bánh đã định hình xuống băng tải và giữ lại phần viền bột thừa đưa ngược về phễu nạp liệu tự động.
  3. Cải tiến điều khiển vận tốc vô cấp qua biến tần: Cho phép cơ sở sản xuất tinh chỉnh tốc độ quay rulo từ $10 - 25\text{ rpm}$ tương ứng với từng độ ẩm và độ dẻo của các công thức bột khác nhau mà không gây trượt tải hay kẹt dao.
  4. Nâng cao năng suất lao động: Tăng năng suất gấp $3.5$ lần so với thợ làm thủ công lành nghề, đồng thời giảm số lượng nhân công phụ trách công đoạn cán - cắt từ 3 người xuống còn 1 người giám sát máy.
So sánh năng suất cán - cắt vỏ bánh bao (Sản phẩm/giờ):
Thủ công bằng tay : [====] 300 bánh/h (3 nhân công)
Phương án 1 (Băng) : [============] 900 bánh/h (1 nhân công)
Đề tài (Cắt Rulo) : [================] 1200 bánh/h (1 nhân công) --> Tối ưu mặt bằng & chi phí

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tế

Thiết bị được thiết kế đặc thù cho các cơ sở sản xuất bánh bao quy mô vừa và nhỏ, lò bánh mì gia đình, các bếp ăn công nghiệp và chuỗi cửa hàng thức ăn nhanh cung cấp món điểm tâm hấp.

                                MẶT BẰNG LẮP ĐẶT XƯỞNG
+-----------------------------------------------------------------------------+
|                                                                             |
|   [Khay Bột Ủ] ---> [ MÁY CÁN CẮT BỘT NHÂN ] ---> [Băng Tải Ra Vỏ Bánh]     |
|   (Diện tích 0.5m2)  (Kích thước: 0.85 x 0.45m)   (Bố trí 2 thợ bao nhân)   |
|                                                                |            |
|                                                                v            |
|                                                       [Tủ Hấp Điện 12 Khay] |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Chi phí đầu tư thiết bị: $12,500,000\text{ VNĐ}$ (Bao gồm động cơ, biến tần, kết cấu Inox 304, gia công tiện phay bánh răng và dao cong).
  • Tiết kiệm chi phí nhân công: Giảm 2 nhân sự cán bột thủ công ($2 \times 6,000,000\text{ VNĐ/tháng} = 12,000,000\text{ VNĐ/tháng}$).
  • Tiết kiệm hao hụt nguyên liệu: Giảm $3%$ khối lượng bột rơi vãi và phế phẩm định lượng (tiết kiệm tương đương $1,500,000\text{ VNĐ/tháng}$).
  • Thời gian hoàn vốn ước tính:

$$T_{ROI} = \frac{\text{Chi phí đầu tư}}{\text{Tiết kiệm ròng hàng tháng}} = \frac{12,500,000}{12,000,000 + 1,500,000 - 300,000\text{ (tiền điện)}} \approx 0.95\text{ tháng (chưa đầy 30 ngày)}$$

Lộ trình triển khai công nghệ

  • Giai đoạn 1 (Tháng 1 - 2): Hoàn thiện module cấp bột tự động có cảm biến đo độ dày phôi quang học.
  • Giai đoạn 2 (Tháng 3 - 4): Thiết kế bộ dao cắt module hóa tháo lắp nhanh (Quick-change tooling) cho phép chuyển đổi biên dạng sang bánh há cảo ($\varnothing 80\text{ mm}$), sủi cảo và bánh gối.
  • Giai đoạn 3 (Tháng 5 - 6): Chuyển giao công nghệ và thương mại hóa cho các cơ sở bánh bao truyền thống tại khu vực TP.HCM và các tỉnh lân cận.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ ồn bộ truyền: Bộ truyền bánh răng trụ thẳng hở chưa được bọc hộp kín ngâm dầu hoàn toàn, phát sinh tiếng ồn cơ khí khoảng $68\text{ dB}$ khi hoạt động ở tần số cao trên $50\text{ Hz}$.
  • Tính thẩm mỹ mối hàn: Các đường hàn liên kết khung vỏ thép định hình gia công bán thủ công chưa đạt độ bóng công nghiệp cao.
  • Phạm vi biên dạng: Hiện tại máy chỉ cắt cố định một kích thước bánh $\varnothing 150\text{ mm}$, việc thay đổi kích cỡ đòi hỏi phải thay thế toàn bộ cụm trục dao ôm.

Hướng phát triển tiếp theo

  1. Thiết kế hộp giảm tốc bánh răng nghiêng khép kín bôi trơn ngâm dầu để triệt tiêu tiếng ồn rung động dưới $60\text{ dB}$.
  2. Tích hợp cơ cấu dao cắt tháo rời dạng ngàm kẹp nhanh (Quick-release clamp) giúp chuyển đổi kích cỡ vỏ bánh trong 5 phút.
  3. Nghiên cứu bổ sung đầu đùn nhân tự động đồng bộ hóa với tốc độ băng tải để hình thành dây chuyền sản xuất bánh bao khép kín mini.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                              |
|                                                                             |
|  [Sinh viên Kỹ thuật]  ---> Tài liệu thực tế về tính toán động cơ, trục,   |
|                             bánh răng và ổ lăn theo TCVN.                   |
|                                                                             |
|  [Kỹ sư Chế tạo máy]   ---> Bản vẽ thiết kế dao cong 3D trên mặt trụ và    |
|                             kinh nghiệm xử lý vật liệu thực phẩm Inox 304.  |
|                                                                             |
|  [Chủ hộ kinh doanh]   ---> Sở hữu máy sản xuất năng suất cao với chi phí   |
|                             chỉ bằng 1/10 máy nhập khẩu, hoàn vốn < 1 tháng.|
|                                                                             |
|  [Chuyên gia thực phẩm]--> Cơ sở dữ liệu thực nghiệm về lực cán bột mì và   |
|                             ảnh hưởng của biến dạng cơ học đến khung gluten.|
+-----------------------------------------------------------------------------+
  • Sinh viên ngành Cơ khí Chế tạo máy & Cơ điện tử: Tiếp cận phương pháp thiết kế đồ án máy thực phẩm từ khâu khảo sát thực nghiệm lực ($F_{tb}$), giải bài toán động lực học, lập biểu đồ mômen $M_x, M_y$, đến quy trình gia công thực tế.
  • Chủ cơ sở sản xuất bánh: Nâng cao năng suất lên $1200\text{ bánh/giờ}$, kiểm soát đồng nhất chất lượng vỏ bánh, bảo đảm vệ sinh thực phẩm và tối ưu hóa chi phí lao động.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện mặt bằng để vận hành máy là gì?

Máy sử dụng nguồn điện dân dụng 1 pha $220\text{ V} - 50\text{ Hz}$, tổng công suất tiêu thụ điện chỉ $75\text{ W}$ (tương đương một bóng đèn chiếu sáng). Kích thước máy nhỏ gọn ($850 \times 450 \times 550\text{ mm}$), trọng lượng khoảng $38\text{ kg}$, có thể đặt trực tiếp trên bàn thao tác tiêu chuẩn mà không cần gia cố nền móng xưởng.

2. Khi bột quá nhão hoặc có độ ẩm thay đổi thì máy có bị kẹt không?

Nhờ tích hợp biến tần điều khiển vô cấp, người vận hành có thể giảm tốc độ rulo cán xuống $10 - 12\text{ rpm}$ khi xử lý bột ướt để tăng thời gian thoát khí, đồng thời cơ cấu dây căng tách bột và thanh gạt teflon liên tục làm sạch bề mặt rulo, ngăn ngừa triệt để tình trạng bám dính gây kẹt phôi.

3. Vấn đề an toàn vệ sinh thực phẩm được giải quyết như thế nào?

Toàn bộ các bộ phận tiếp xúc với bột gồm rulo cán, khay chứa, dao cắt và máng dẫn đều được chế tạo từ Inox SUS 304 chuyên dụng cho ngành thực phẩm, không bị oxy hóa, không thôi nhiễm kim loại và dễ dàng tháo rửa bằng nước nóng hoặc dung dịch vệ sinh chuyên dụng sau mỗi ca làm việc.

4. Quy trình bảo trì, bảo dưỡng hệ thống cơ khí định kỳ ra sao?

Cần thực hiện tra mỡ bôi trơn thực phẩm (Food-grade grease) cho các gối đỡ ổ bi 1000905 định kỳ 3 tháng/lần. Kiểm tra độ căng của băng tải và độ mòn của dao cắt sau mỗi 1000 giờ làm việc. Biến tần và động cơ điện được bảo vệ kín trong hộp điều khiển chống bụi bột bám dính.

5. Chi phí đầu tư chế tạo và thời gian bảo hành ước tính bao nhiêu?

Tổng chi phí vật tư và gia công hoàn thiện dao động từ 10 - 13 triệu VNĐ. Hệ thống cơ khí sử dụng thép C45 tôi cải thiện và Inox 304 có tuổi thọ vận hành thiết kế trên 5 năm ($L_h = 24,000\text{ giờ}$ làm việc liên tục).

Kết luận

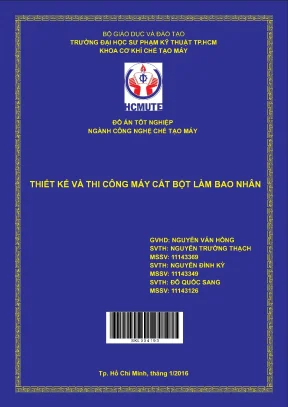

Đồ án tốt nghiệp "Thiết kế và thi công máy cán, cắt bột làm bao nhân" đã giải quyết trọn vẹn bài toán tự động hóa công đoạn định hình vỏ bánh bao cho các cơ sở sản xuất vừa và nhỏ tại Việt Nam. Bằng việc kết hợp nghiên cứu lý thuyết cơ sở cơ học phôi liệu, đo đạc thực nghiệm lực cán ($F_{tb} = 178.5\text{ N}$), và tối ưu hóa thiết kế dao cắt tích hợp trên rulo ($D = 133\text{ mm}$), đề tài đã chế tạo thành công mô hình máy thực tế đạt năng suất $17 - 22\text{ sản phẩm/phút}$ với độ chính xác cao.

Công trình chứng minh tính khả thi vượt trội về mặt kỹ thuật và giá trị kinh tế thực tiễn: hạ giá thành thiết bị xuống dưới 15 triệu VNĐ, tiết kiệm $80%$ chi phí đầu tư so với máy ngoại nhập và thời gian hoàn vốn dưới 1 tháng. Đây là tiền đề kỹ thuật vững chắc để tiếp tục phát triển thành các dây chuyền tạo hình thực phẩm tự động hóa hoàn chỉnh phục vụ ngành công nghiệp chế biến thực phẩm Việt Nam.
