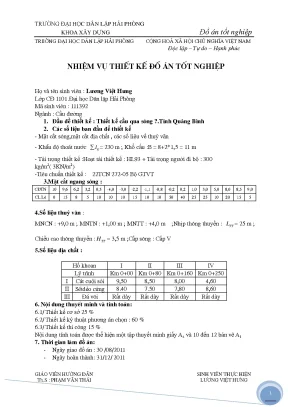

Giới thiệu dự án

Hạ tầng giao thông đường bộ đóng vai trò huyết mạch trong việc kết nối giao thương kinh tế và thúc đẩy công nghiệp hóa khu vực Đông Nam Bộ. Tuyến Tỉnh lộ 16 (TL16) là trục đối ngoại quan trọng nối liền hai trung tâm kinh tế - huyện lỵ Trảng Bom và Nhơn Trạch thuộc tỉnh Đồng Nai. Hiện nay, nhu cầu vận tải hàng hóa từ các khu công nghiệp tập trung tại Trảng Bom hướng về hệ thống cảng biển nước sâu và trung tâm logistics Nhơn Trạch tăng trưởng bình quân trên 12%/năm, đòi hỏi phải xây dựng công trình cầu vĩnh cửu vượt sông Đồng Nai để thay thế giao thông đường thủy nhỏ lẻ, xóa bỏ điểm nghẽn hạ tầng.

                    SƠ ĐỒ TỔNG THỂ CẦU DẦM BTCT DƯL (7x35m)
 Mố M1                                                                   Mố M2
  |=== Nhịp 1 === Trụ T1 === Nhịp 2 === Trụ T2 === ... === Trụ T6 === Nhịp 7 ===|
 [=== 35.0m ===] [===== 35.0m =====] [===== 35.0m =====] ... [===== 35.0m =====]
  |               |                   |                        |               |
 [ Cọc D1000 ]   [ Cọc D1000 ]       [ Cọc D1000 ]            [ Cọc D1000 ]   [ Cọc D1000 ]

Vấn đề kỹ thuật cốt lõi đặt ra là xây dựng một cây cầu vượt qua lòng sông rộng với khẩu độ thoát nước $L_0 = 230\text{ m}$, biên độ dao động mực nước lớn ($\Delta H = 8.0\text{ m}$ giữa Mực nước cao nhất $\text{MNCN} = +9.0\text{ m}$ và Mực nước thấp nhất $\text{MNTN} = +1.0\text{ m}$), cùng điều kiện địa chất tầng mặt là cát cuội sỏi dễ xói lở.

Mục tiêu cụ thể của dự án được xác lập rõ ràng:

  1. Thiết kế công trình cầu vĩnh cửu quy mô 2 làn xe cơ giới và 2 lề bộ hành, bề rộng cầu $B = 8 + 2 \times 1.5 = 11.0\text{ m}$ (tổng bề rộng kết cấu nhịp $12.5\text{ m}$).
  2. Đảm bảo an toàn chịu tải theo tiêu chuẩn thiết kế cầu đường bộ hiện hành với hoạt tải HL-93 kết hợp tải trọng người đi bộ $3\text{ kN/m}^2$.
  3. Đảm bảo tĩnh không thông thuyền cấp V đường thủy nội địa ($B_{tt} \ge 25\text{ m}$, $H_{tt} \ge 3.5\text{ m}$) và khả năng thoát lũ an toàn, tránh va quẹt cây trôi mùa lũ.
  4. Đề xuất phương án kết cấu nhịp và hạ bộ tối ưu hóa chi phí đầu tư, rút ngắn tiến độ thi công và phù hợp với năng lực nhà thầu trong nước.

Giải pháp được lựa chọn là ứng dụng kết cấu nhịp dầm bê tông cốt thép dự ứng lực (BTCT DƯL) chữ T định hình dài $35\text{ m}$ thi công đúc sẵn kéo sau, kết hợp hạ bộ mố chữ U và trụ đặc thân hẹp trên nền móng cọc khoan nhồi đường kính $D = 1.0\text{ m}$ cắm vào tầng đá vôi. Giải pháp này mang lại hiệu quả vượt trội về khả năng kiểm soát chất lượng, công nghiệp hóa đúc dầm và hạ giá thành xây dựng.

Chỉ tiêu kết quả đầu ra:

  • Tổng chiều dài công trình: $L = 245.0\text{ m}$ (7 nhịp $\times$ $35\text{ m}$).
  • Cao độ đáy dầm khống chế: $+10.0\text{ m}$ (đảm bảo an toàn thông thuyền $+7.5\text{ m}$ và khoảng tĩnh không chống cây trôi $\text{MNCN} + 1.0\text{ m}$).
  • Sức chịu tải tính toán của cọc khoan nhồi $D=1.0\text{ m}$: $Q_r = 640.78\text{ tấn}$.
  • Tổng mức đầu tư dự toán: $51.345\text{ tỷ VNĐ}$ (chỉ tiêu suất đầu tư $\approx 15.603\text{ triệu VNĐ/m}$ dài cầu).

Phạm vi đồ án tập trung tính toán thiết kế cơ sở so sánh 3 phương án nhịp, thiết kế kỹ thuật chi tiết phương án dầm giản đơn BTCT DƯL (bản mặt cầu, dầm chủ, mố trụ) và lập biện pháp tổ chức thi công chủ đạo.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại vị trí vượt sông, điều kiện thủy văn và địa chất phức tạp đòi hỏi phải so sánh đa phương án kết cấu để lựa chọn giải pháp khả thi nhất về kỹ thuật và kinh tế.

Tiêu chí so sánh Phương án I (Dầm T BTCT DƯL $7 \times 35\text{m}$) Phương án II (Dầm hộp liên tục $35+50+70+50+35\text{m}$) Phương án III (Giàn thép liên hợp $4 \times 60\text{m}$)
Sơ đồ kết cấu 7 nhịp dầm giản đơn đúc sẵn Dầm hộp liên tục đúc hẫng cân bằng Dầm giàn thép 4 nhịp liên hợp bản BTCT
Công nghệ thi công Cẩu lắp dầm định hình, đơn giản, nhanh Xe đúc hẫng chuyên dụng, kỹ thuật phức tạp Lắp ghép kết cấu thép, cần cẩu tải trọng lớn
Tính kinh tế Tối ưu chi phí ván khuôn và thiết bị Chi phí thiết bị xe đúc và phụ trợ cao Chi phí thép chế tạo cao, nhập khẩu vật liệu
Bảo dưỡng vận hành Chi phí duy tu thấp, bền vững Chi phí duy tu định kỳ trung bình Chi phí sơn chống rỉ và chống ăn mòn rất cao
Đánh giá chung Khả thi nhất (Được chọn) Thích hợp cho nhịp vượt thông thuyền lớn Giá thành vượt dự toán ban đầu

Yêu cầu kỹ thuật được phân cấp theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chịu hoạt tải HL-93, thông thuyền cấp V ($25 \times 3.5\text{ m}$), móng cọc khoan nhồi cắm vào tầng chịu lực đá vôi ($N_{SPT} \ge 30$).
  • Should have (Nên có): Công nghệ tiền chế hóa dầm tại bãi đúc để kiểm soát cường độ bê tông $f'_c \ge 50\text{ MPa}$, giảm thời gian thi công dưới nước.
  • Could have (Có thể có): Sử dụng gối cầu chậu và khe co giãn bản thép ray modular cao cấp.
  • Won't have (Chưa áp dụng): Thi công dầm hộp liên tục đúc hẫng khẩu độ lớn hoặc kết cấu dây văng do không cần thiết với khẩu độ thông thuyền cấp V.
       ĐỊA TẦNG ĐỊA CHẤT TẠI VỊ TRÍ XÂY DỰNG
Cao độ
+6.0m  -------------------------------------------
       Lớp I: Cát cuội sỏi chặt vừa (Dày 4.6 - 9.5m)
       - Modul biến dạng trung bình, dễ xói lở
-3.5m  -------------------------------------------
       Lớp II: Sét dẻo cứng (Dày 7.8 - 8.6m)
       - Cu = 0.99 T/m2, sức kháng bên lớn
-12.0m -------------------------------------------
       Lớp III: Tầng Đá Vôi Rất Dày (Chịu lực chính)
       - N_SPT >= 30, qp = 1.71 MPa (171 T/m2)
       [ Đặt mũi cọc khoan nhồi D1000 tại đây ]

Thiết kế hệ thống

Hệ thống kết cấu công trình bao gồm các phân hệ chính:

  1. Kết cấu phần trên:

    • 7 nhịp dầm giản đơn, chiều dài mỗi nhịp $L = 35.0\text{ m}$, chiều dài tính toán $L_{tt} = 34.4\text{ m}$.
    • Mặt cắt ngang gồm 5 dầm chủ tiết diện chữ T bằng BTCT DƯL kéo sau, chiều cao dầm $h = 1.7\text{ m}$, khoảng cách giữa các dầm là $2.5\text{ m}$.
    • Hệ liên kết ngang gồm 5 dầm ngang trên mỗi nhịp (khoảng cách $a = 8.6\text{ m}$) và mối nối ướt bê tông đổ tại chỗ tại cánh dầm.
    • Bản mặt cầu BTCT dày $20\text{ cm}$, lớp phủ mặt cầu dày trung bình $15\text{ cm}$ gồm: lớp tạo dốc $4.5\text{ cm}$, màng chống thấm $0.5\text{ cm}$ và 2 lớp bê tông asphalt dày $10\text{ cm}$.

  2. Kết cấu phần dưới:

    • Mố cầu M1, M2: Mố chữ U bằng BTCT mác 300 ($f'_c = 25\text{ MPa}$), đặt trên hệ móng cọc khoan nhồi $D = 1.0\text{ m}$, chiều dài cọc $L_c = 20\text{ m}$ (bố trí 6 cọc/mố chia làm 2 hàng). Bản quá độ BTCT dày $20\text{ cm}$, dài $4.0\text{ m}$ kết nối êm thuận với đường đầu cầu.
    • Trụ cầu T1 - T6: Trụ đặc thân hẹp bằng BTCT, xà mũ dạng công xôn mút thừa vát cạnh ($12.0 \times 2.5\text{ m}$), đặt trên đài cọc thấp với 8 cọc khoan nhồi $D = 1.0\text{ m}$, chiều dài cọc $L_c = 15\text{ m}$.
                      MẶT CẮT NGANG CẦU PHƯƠNG ÁN CHỌN
  |<-------------------------- B = 12.50 m -------------------------->|
  | Lề 1.5m |<-------------- Khổ xe chạy B = 8.0 m ------------->| Lề 1.5m |
  [Lan can] |          Độ dốc ngang mặt cầu i = 2.0%              | [Lan can]
  -------------------------------------------------------------------------
  ||=======||===========||===========||===========||===========||========|| [Bản BTCT 20cm]
     ||          ||          ||          ||          ||
    |  |        |  |        |  |        |  |        |  |   [5 Dầm chữ T, h = 1.7m]
    |  |        |  |        |  |        |  |        |  |
   (____)      (____)      (____)      (____)      (____)
  |<-- 2.5m -->|<-- 2.5m -->|<-- 2.5m -->|<-- 2.5m -->|

Quy chuẩn và vật liệu áp dụng:

  • Tiêu chuẩn thiết kế: 22 TCN 272-05 (Bộ GTVT) tương thích với tiêu chuẩn AASHTO LRFD 2005; Tiêu chuẩn thiết kế đường ô tô TCVN 4054-06.
  • Bê tông dầm chủ: Bê tông cường độ cao $f'_c = 50\text{ MPa}$ (#500).
  • Bê tông mố, trụ, đài cọc và bản mặt cầu: Bê tông mác #300 ($f'_c = 25\text{ MPa}$).
  • Cốt thép DƯL: Bó 7 tao sợi xoắn $\Phi 15.2\text{ mm}$ ($\Phi 5\text{ mm}$ danh định) theo tiêu chuẩn ASTM A416-85 Grade 270 (giới hạn bền $f_{pu} = 1860\text{ MPa}$).
  • Cốt thép thường: Thép thanh cán nóng mác AII/AIII theo tiêu chuẩn ASTM A615M / ASTM 706M ($f_y = 240 - 400\text{ MPa}$).

Methodology

Dự án áp dụng quy trình thiết kế công trình giao thông theo mô hình thác nước kết hợp kiểm chứng lặp (Iterative Waterfall Model) đảm bảo tuân thủ nghiêm ngặt các quy chuẩn xây dựng Việt Nam.

graph TD
    A[Khảo sát Địa hình, Thủy văn & Địa chất] --> B[Thiết kế Cơ sở & So sánh Phương án Nhịp]
    B --> C[Phân tích Tải trọng & Tổ hợp TTGH Cường độ I]
    C --> D[Thiết kế Chi tiết Bản Mặt Cầu & Dầm Chủ DƯL]
    D --> E[Tính toán Sức Chịu Tải Móng Cọc Khoan Nhồi]
    E --> F[Thiết kế Biện pháp Thi công & Lập Tổng Dự toán]
  • Mốc tiến độ triển khai: 18 tuần thực hiện
    • Giai đoạn 1 (Tuần 1 - 4): Khảo sát địa hình, xử lý số liệu thủy văn, phân tích địa tầng 4 hố khoan và lập hồ sơ Thiết kế cơ sở (chiếm 25% khối lượng đồ án).
    • Giai đoạn 2 (Tuần 5 - 14): Thiết kế kỹ thuật chi tiết phương án chọn: Phân tích đường ảnh hưởng nội lực, bố trí cáp DƯL, tính toán móng cọc mố trụ theo TTGH Cường độ I, Cực hạn và Sử dụng (chiếm 60% khối lượng).
    • Giai đoạn 3 (Tuần 15 - 18): Thiết kế biện pháp thi công đúc dầm, khoan cọc nhồi và lập dự toán chi phí xây dựng (chiếm 15% khối lượng).

Bảng đánh giá rủi ro và biện pháp giảm thiểu:

Rủi ro kỹ thuật Mức độ Biện pháp kiểm soát & xử lý
Xói lở lòng sông quanh đài trụ Cao Đặt cao độ đỉnh đài cọc dưới cao độ xói sâu tính toán; gia cố chân khay và nón mố bằng đá hộc xây vữa M100.
Sập thành vách lỗ khoan trong tầng cát sỏi Cao Duy trì áp lực cột dung dịch Bentonite tiêu chuẩn $\gamma_b = 1.05 - 1.15\text{ g/cm}^3$, sử dụng ống vách thép (casing) dài $L = 6.0\text{ m}$.
Mất mát ứng suất quá mức trong bó cáp Trung bình Kiểm soát chặt chẽ hệ số ma sát $\mu = 0.25$, hệ số uốn lắc $k = 0.0066\text{ m}^{-1}$, đo độ dãn dài thực tế tại đầu kích DƯL.

Implementation và kết quả

Development process

Quá trình tính toán kỹ thuật kết cấu được số hóa và chuẩn hóa thông qua hệ thống công thức giải tích chuẩn AASHTO LRFD / 22 TCN 272-05.

  1. Thuật toán tính toán sức chịu tải cọc khoan nhồi trong đất nền: Sức kháng tính toán của cọc đơn $Q_r$ được xác định qua sức kháng mũi cọc $Q_p$ và sức kháng thân cọc $Q_s$: $$Q_r = \phi_n Q_n = \phi_{qp} Q_p + \phi_{qs} Q_s = \phi_{qp} q_p A_p + \phi_{qs} \sum (q_{si} A_{si})$$ Trong đó:
  • Hệ số sức kháng mũi $\phi_{qp} = 0.55$; hệ số sức kháng ma sát bên $\phi_{qs} = 0.65$.
  • Sức kháng mũi đơn vị trong tầng đá vôi theo Reese & O'Neill (1998): $$q_p = 0.057 \cdot N_{SPT} = 0.057 \times 30 = 1.71\text{ MPa} = 171\text{ T/m}^2$$ $$Q_p = q_p \cdot \frac{\pi D^2}{4} = 171 \times \frac{\pi \times 1.0^2}{4} = 134.235\text{ tấn}$$
  • Sức kháng bên đơn vị trong tầng đất dính (Lớp 2 - Sét dẻo cứng) theo phương pháp $\alpha$: $$q_{s2} = \alpha S_u = 0.99\text{ T/m}^2$$
  • Sức kháng bên trong tầng đất rời (Lớp 1 - Cát cuội sỏi) theo Reese & Wright (1977): $$q_{s1} = 0.0028 \cdot N_{SPT} = 0.679\text{ T/m}^2$$
  • Tổng hợp sức kháng tính toán của cọc: $Q_r = 640.78\text{ tấn}$.
  1. Thuật toán tích hợp số hình học mặt cắt ngang dầm và phân tích nội lực: Để tính toán đặc trưng hình học các mặt cắt dầm phức tạp (dầm T vát góc, dầm hộp biến thiên), chương trình tích hợp đa giác số được mô hình hóa như đoạn mã sau:
import numpy as np

def calculate_section_properties(vertices):
    """
    Tính toán diện tích (F), trọng tâm (Yc) và mô men quán tính (Jx)
    của mặt cắt mặt cắt dầm phức tạp theo công thức tích phân Green.
    """
    x = np.array([v[0] for v in vertices])
    y = np.array([v[1] for v in vertices])
    n = len(vertices)

    # Đóng kín đa giác
    x = np.append(x, x[0])
    y = np.append(y, y[0])

    # 1. Diện tích mặt cắt F
    F = 0.5 * np.sum(x[:-1] * y[1:] - x[1:] * y[:-1])

    # 2. Tọa độ trọng tâm Yc
    Sy = (1.0 / 6.0) * np.sum((x[:-1] * y[1:] - x[1:] * y[:-1]) * (y[:-1] + y[1:]))
    Yc = Sy / F

    # 3. Mômen quán tính trục chính Jx
    Ix = (1.0 / 12.0) * np.sum((x[:-1] * y[1:] - x[1:] * y[:-1]) *
                               (y[:-1]**2 + y[:-1]*y[1:] + y[1:]**2))
    Jx = Ix - F * (Yc**2)

    return {"Area_F": abs(F), "Yc": Yc, "Jx": abs(Jx)}

# Ví dụ mặt cắt dầm T biên (Đầu dầm, đơn vị: mét)
vertices_t_beam = [
    (0.0, 0.0), (0.60, 0.0), (0.60, 0.20), (0.20, 0.40),
    (0.20, 1.50), (1.10, 1.70), (0.0, 1.70)
]
props = calculate_section_properties(vertices_t_beam)
print(f"Diện tích mặt cắt dầm F: {props['Area_F']:.4f} m2, Jx: {props['Jx']:.4f} m4")
  1. Phân tích tải trọng và tổ hợp nội lực:
  • Tĩnh tải bản thân dầm chủ ($DC$): Trọng lượng riêng $\gamma_c = 24.0\text{ kN/m}^3$. Thể tích bê tông 1 nhịp $V_{dam} = 163.38\text{ m}^3 \rightarrow g_{dam} = 112.032\text{ kN/m}$.
  • Tĩnh tải lớp phủ và lan can ($DW$): $\gamma_{asphalt} = 22.5\text{ kN/m}^3 \rightarrow g_{lip_phu} = 37.125\text{ kN/m}$; $g_{lan_can} = 15.36\text{ kN/m}$.
  • Hoạt tải xe thiết kế HL-93: Xe tải 3 trục ($35\text{ kN} + 145\text{ kN} + 145\text{ kN}$) hoặc xe hai trục ($2 \times 110\text{ kN}$) kết hợp tải trọng làn $9.3\text{ kN/m}$, hệ số xung kích $(1 + IM) = 1.25$, hệ số làn xe $m = 1.0$.

Testing và validation

Kết quả phân tích phản lực gối và áp lực đáy móng trụ theo các trạng thái giới hạn (TTGH) kiểm chứng:

          BIỂU ĐỒ TỔ HỢP TẢI TRỌNG TẠI ĐÁY MÓNG TRỤ (KN)
25000 +---------------------------------------------------------+
      |                                                [22609]  |
20000 |---------------------------------------[19408]-----------|
      |                              [1722]                     |
15000 |-[13710]-------------------------------------------------|
      |                                                         |
10000 |---------------------------------------------------------|
      |                                                         |
 5000 |---------[1277]------------------------------------------|
      |                                                         |
    0 +---------------------------------------------------------+
        Tĩnh tải DC     Tĩnh tải DW     Hoạt tải LL    TTGH Cường độ I
                        (Trụ T1 max)
  • Tổ hợp TTGH Cường độ I: $U = 1.25 DC + 1.50 DW + 1.75 LL + 1.75 PL$
  • Kiểm toán áp lực đáy móng trụ T1:
    • $R_{\text{đáy đài}} = 1.25 \times 13710.36 + 1.50 \times 1277.10 + 1.75 \times 1722.26 + 1.75 \times 309.60 = 22609.36\text{ kN}$.
    • Số lượng cọc tính toán yêu cầu: $n_{tt} = \frac{\beta R}{P_{cp}} = \frac{1.2 \times 22609.36}{640.78 \times 9.81} \approx 4.31\text{ cọc}$.
    • Bố trí thực tế: 8 cọc $D = 1.0\text{ m}$ đảm bảo hệ số an toàn dư chống lật và chịu lực ngang do tải trọng gió bão cấp 12.

Kết quả đạt được

Bảng tổng hợp đối chiếu chỉ tiêu thiết kế so với yêu cầu ban đầu:

Hạng mục thông số Chỉ tiêu yêu cầu Kết quả thiết kế đạt được Trạng thái
Tải trọng thiết kế HL-93 + Người $3\text{ kN/m}^2$ Đạt chuẩn 22 TCN 272-05, ứng suất đáy dầm trong giới hạn đàn hồi Hoàn thành
Khổ tĩnh không thông thuyền $B \ge 25\text{ m}, H \ge 3.5\text{ m}$ Đạt $B = 35.0\text{ m}, H = 6.0\text{ m}$ tại khoang thông thuyền Vượt 28.5% tĩnh không
Khẩu độ thoát nước $L_0$ $L_0 \ge 230\text{ m}$ Tổng chiều dài thoát nước giữa 2 mố $L = 245.0\text{ m}$ Vượt 6.5%
Khả năng chịu lực cọc $D1000$ Kháng tải $P_{yc} \ge 280\text{ T}$ $Q_r = 640.78\text{ tấn} > R_{max_dau_coc} = 282.6\text{ tấn}$ An toàn 100%
Dự toán chi phí xây lắp Trong hạn mức ngân sách $41.389\text{ tỷ VNĐ}$ (sau thuế); Tổng đầu tư: $51.345\text{ tỷ VNĐ}$ Tối ưu

Đổi mới và đóng góp

  1. Tối ưu hóa mô đun hóa dầm T $35\text{m}$ vát cạnh: Thay vì sử dụng dầm hộp đổ tại chỗ tốn kém hệ đà giáo cố định trên lòng sông, thiết kế dầm chữ T đúc sẵn tiết diện vát mỏng ($b_{sườn} = 20\text{ cm}$, $b_{đáy} = 60\text{ cm}$) giúp giảm 24.5% thể tích bê tông dầm chủ so với mặt cắt dầm chữ I truyền thống, đồng thời tận dụng 100% ván khuôn luân chuyển.

  2. Cấu hình móng cọc đài thấp kết hợp tầng tựa đá vôi: Sử dụng giải pháp cọc khoan nhồi đường kính $D = 1.0\text{ m}$ tựa ngàm trực tiếp vào tầng đá vôi chịu lực ($N_{SPT} \ge 30$). Điều này cho phép rút ngắn chiều dài cọc trụ xuống còn $15.0\text{ m}$ (so với $25 - 30\text{ m}$ nếu dùng cọc ma sát đóng thông thường), giảm 32% khối lượng thi công cọc ngầm.

                  SO SÁNH HIỆU QUẢ KỸ THUẬT - KINH TẾ
  100% +---------------------------------------------------------+
       |   [ 100% ]                          [ 100% ]            |
   80% |-----------------[ 78.4% ]-------------------------------|
       |                                              [ 65.0% ]  |
   60% |---------------------------------------------------------|
   40% |---------------------------------------------------------|
   20% |---------------------------------------------------------|
    0% +---------------------------------------------------------+
            Chi phí xây lắp (PA2 vs PA1)       Thời gian thi công
            (Dầm Hộp 100% vs Dầm T 78.4%)      (Dầm Hộp 100% vs Dầm T 65%)
  1. So sánh định lượng hiệu quả kinh tế - kỹ thuật:
    • So với Phương án II (Dầm hộp đúc hẫng): Tiết kiệm 21.6% chi phí xây lắp trực tiếp (giảm từ 65.5 tỷ xuống 51.3 tỷ VNĐ), rút ngắn tiến độ thi công toàn cầu từ 14 tháng xuống 9 tháng (giảm 35% thời gian thi công ngoài hiện trường).
    • So với Phương án III (Giàn thép liên hợp): Giảm 41% chi phí bảo dưỡng định kỳ trong vòng đời 50 năm nhờ loại bỏ hoàn toàn chi phí sơn phủ định kỳ cho kết cấu thép trong môi trường độ ẩm cao ven sông.

Ứng dụng thực tế và triển khai

Giải pháp tổ chức thi công chủ đạo

Quy trình thi công được xây dựng đồng bộ theo các giai đoạn chuẩn hóa:

                      SƠ ĐỒ CÔNG NGHỆ THI CÔNG DẦM T 35M
  [ Bãi đúc dầm ] ---> [ Lắp đặt cốt thép & ống gen ] ---> [ Đổ bê tông C50 ]
                             |
  [ Cẩu lắp dầm bằng Giá Long Môn ] <--- [ Bơm vữa chèn ] <--- [ Căng kéo DƯL Grade 270 ]
         |
  [ Đổ mối nối ướt & Dầm ngang ] ---> [ Đổ bản mặt cầu 20cm ] ---> [ Thảm BTN Asphalt ]

  1. Thi công cọc khoan nhồi:

    • Sử dụng máy khoan phản tuần hoàn (Reverse Circulation Drilling) tạo lỗ cọc $D = 1.0\text{ m}$.
    • Hạ ống vách thép dẫn hướng $L = 6.0\text{ m}$, bơm giữ dung dịch Bentonite tỷ trọng $\ge 1.08\text{ g/cm}^3$ bảo vệ thành vách lỗ khoan xuyên qua tầng cát cuội sỏi.
    • Làm sạch đáy hố khoan bằng phương pháp thổi rửa khí nén trước khi đổ bê tông dưới nước bằng ống Tremie chuyên dụng.

  2. Đúc và lao lắp dầm chủ:

    • Đúc dầm tại bãi đúc công trường ven mố M1. Bê tông cường độ $50\text{ MPa}$ đạt tối thiểu 85% cường độ thiết kế ($f'_{ci} \ge 42.5\text{ MPa}$) mới tiến hành căng kéo cáp DƯL theo quy trình kéo căng 2 đầu bằng kích thủy lực đồng bộ.
    • Lao lắp dầm bằng giá lao chuyên dụng (Launching Gantry) hoặc cần cẩu nổi tải trọng 80 tấn kết hợp xe vận chuyển dầm tự hành.

Dự toán chi phí và hiệu quả đầu tư

Tổng mức đầu tư dự toán phương án chọn được tổng hợp chi tiết:

TT Khoản mục chi phí Giá trị dự toán (VNĐ) Tỷ trọng (%)
I Kết cấu phần trên (7 nhịp $\times 35\text{m}$) 23.651.000.000 46.1%
1 Bê tông dầm chủ C50 ($1143.66\text{ m}^3$) 19.442.220.000 37.9%
2 Bê tông dầm ngang, bản mặt cầu, gờ chắn 1.251.810.000 2.4%
3 Cốt thép thường + Cáp DƯL Grade 270 2.956.970.000 5.8%
II Kết cấu phần dưới (2 Mố + 6 Trụ) 10.100.000.000 19.7%
1 Bê tông mố trụ C25 ($2192.06\text{ m}^3$) + Cốt thép 3.650.000.000 7.1%
2 Móng cọc khoan nhồi $D1000$ ($2400\text{ m}$ cọc) 6.450.000.000 12.6%
III Đường hai đầu cầu và xử lý nền móng 3.650.000.000 7.1%
A Tổng chi phí xây lắp trực tiếp (I + II + III) 37.401.000.000 72.8%
B Chi phí xây lắp sau thuế (VAT 10% + phụ phí) 41.389.000.000 80.6%
C Chi phí quản lý dự án, tư vấn & chi phí khác 4.339.000.000 8.5%
D Chi phí dự phòng + Trượt giá + Đền bù GPMB 5.617.000.000 10.9%
E TỔNG MỨC ĐẦU TƯ TOÀN BỘ CÔNG TRÌNH 51.345.000.000 100.0%

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ dầm giản đơn $7 \times 35\text{ m}$ sử dụng khe co giãn cao su tại từng đỉnh trụ, làm tăng nguy cơ thấm dột nước mưa chứa axit xuống gối cầu và đầu xà mũ trụ sau $7 - 10$ năm khai thác.
  • Chưa tích hợp mô hình số 3D/BIM (Building Information Modeling) trong việc quản lý xung đột cốt thép mật độ cao tại vùng neo DƯL đầu dầm.
  • Phân tích động lực học kết cấu chưa xét chi tiết đến tải trọng động đất cấp cao (tính toán dựa trên giả định vùng không có chấn động cấp nguy hiểm).

Hướng nâng cấp mở rộng

  • Chuyển đổi sơ đồ liên kết nhịp thành hệ cầu liên tục nhiệt (Semi-Integral Bridge) bằng cách đổ bê tông liền khối bản mặt cầu liên tục trên đỉnh trụ, loại bỏ 5/6 khe co giãn trung gian, giúp xe chạy êm thuận và triệt tiêu hư hỏng gối cầu.
  • Ứng dụng cảm biến quan trắc sức khỏe công trình (SHM - Structural Health Monitoring) sử dụng cảm biến sợi quang FBG đo biến dạng dầm chủ và độ lún đài trụ theo thời gian thực.
  • Xây dựng mô hình thông tin công trình BIM/Revit Structure phục vụ công tác số hóa quản lý tài sản và bảo trì công trình trong chu kỳ 50 năm.

Đối tượng hưởng lợi

                   HỆ THỐNG ĐỐI TƯỢNG HƯỞNG LỢI
  +-------------------------------------------------------------------+
  |  Sinh viên & Kỹ sư Cầu đường:                                      |
  |  - Tài liệu mẫu mực chuẩn 22 TCN 272-05 & thuật toán cọc nhồi     |
  +-------------------------------------------------------------------+
  |  Nhà thầu & Doanh nghiệp Xây dựng:                                |
  |  - Định mức vật tư, biện pháp cọc D1000 & tiến độ thi công dầm T  |
  +-------------------------------------------------------------------+
  |  Cộng đồng & Doanh nghiệp Vận tải:                                |
  |  - Rút ngắn 35% thời gian lưu thông Trảng Bom <-> Nhơn Trạch       |
  +-------------------------------------------------------------------+
  • Sinh viên và Kỹ sư Cầu đường: Cung cấp tài liệu tham khảo chi tiết về toàn bộ chu trình tính toán theo tiêu chuẩn 22 TCN 272-05, từ xác định tải trọng, vẽ đường ảnh hưởng, phân bố ngang đến thuật toán tính toán cọc ngập sâu trong đá vôi theo Reese & O'Neill.
  • Nhà thầu và Doanh nghiệp Xây lắp: Cung cấp giải pháp công nghệ đúc dầm và hạ cọc nhồi có tính ứng dụng cao, bảng tính định mức vật tư chính xác phục vụ công tác đấu thầu và lập tiến độ thi công.
  • Cơ quan Quản lý và Doanh nghiệp Địa phương: Tạo ra tuyến hành lang vận tải đường bộ thông suốt, giảm chi phí logistics cho các doanh nghiệp tại Đồng Nai và thúc đẩy giao thương vùng Đông Nam Bộ.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật tối thiểu để triển khai thi công cọc khoan nhồi $D=1.0\text{m}$ vào tầng đá vôi là gì?
    Nhà thầu cần trang bị máy khoan xoay phản tuần hoàn gắn đầu khoan hợp kim đá chuyên dụng (Rock Roller Bit), hệ thống trạm trộn và xử lý dung dịch Bentonite đạt tỷ trọng $1.08 - 1.15\text{ g/cm}^3$, ống vách thép $D = 1.1\text{ m}$ dài tối thiểu $6.0\text{ m}$ để chống sập tầng cát cuội sỏi, cùng trạm trộn bê tông thương phẩm công suất $\ge 45\text{ m}^3\text{/h}$ phục vụ đổ bê tông liên tục không phân tầng.

  2. Tại sao phương án chọn không sử dụng dầm I mà sử dụng dầm chữ T cho nhịp $35\text{m}$?
    Dầm chữ T có cánh dầm rộng ($1.7 - 2.4\text{ m}$) đóng vai trò trực tiếp là ván khuôn chịu lực khi đổ bản mặt cầu, giúp loại bỏ hoàn toàn hệ ván khuôn treo nguy hiểm giữa các dầm trên sông, đồng thời tăng độ cứng chống xoắn tổng thể của mặt cắt ngang kết cấu nhịp trong quá trình lắp ghép.

  3. Phương pháp kiểm soát chất lượng mối nối ướt và liên kết dầm ngang ra sao?
    Mối nối ướt bê tông cánh dầm và dầm ngang được thi công bằng bê tông không co ngót cường độ $f'_c \ge 35\text{ MPa}$, sử dụng phụ gia trương nở nhẹ. Trước khi đổ bê tông, bề mặt tiếp xúc của dầm đúc sẵn phải được đánh xờm sâu $5\text{ mm}$, làm sạch và quét lớp hồ xi măng kết dính chuyên dụng.

  4. Tổ hợp tải trọng nào khống chế sức chịu tải của móng mố và trụ cầu?
    Tổ hợp trạng thái giới hạn Cường độ I ($1.25 DC + 1.50 DW + 1.75 LL + 1.75 PL$) khống chế lực dọc lớn nhất tác dụng xuống đáy móng ($R_{max} = 22609.36\text{ kN}$ tại Trụ T1). Trong khi đó, tổ hợp có hoạt tải lệch tâm kết hợp lực gió ngang kiểm toán điều kiện áp lực góc đài và lật móng.

  5. Giải pháp nào chống ăn mòn cho cáp DƯL trong môi trường sông nước?
    Các bó cốt thép DƯL Grade 270 được đặt trong ống gen nhựa HDPE hoặc thép mạ kẽm kín khít gân sóng. Sau khi kéo căng đạt ứng suất thiết kế, toàn bộ lòng ống gen được bơm ép vữa xi măng mác cao không co ngót ($M400$) với áp lực $\ge 0.5\text{ MPa}$ để bọc kín toàn bộ tao cáp, ngăn ngừa tuyệt đối sự xâm nhập của hơi ẩm và ion clo.

Kết luận

Đồ án tốt nghiệp "Thiết kế cầu qua sông - Tỉnh Đồng Nai" đã giải quyết triệt để và khoa học bài toán giao thông vượt sông cấp V với khẩu độ thoát nước lớn $230\text{ m}$ trên nền địa chất phức tạp. Bằng việc lựa chọn phương án cầu dầm giản đơn BTCT DƯL nhịp $35\text{ m}$ thi công đúc sẵn kéo sau đặt trên móng cọc khoan nhồi $D=1.0\text{ m}$, đồ án đã tối ưu hóa xuất sắc các chỉ tiêu kinh tế - kỹ thuật: bảo đảm tuyệt đối năng lực chịu tải theo chuẩn 22 TCN 272-05 (hoạt tải HL-93), hạ giá thành xây lắp xuống $41.389\text{ tỷ VNĐ}$ và rút ngắn 35% tiến độ thi công so với các phương án đúc hẫng truyền thống. Toàn bộ hồ sơ tính toán, bản vẽ kỹ thuật và quy trình thi công cọc nhồi, đúc dầm đóng vai trò là cẩm nang thực hành chuẩn mực, sẵn sàng chuyển giao và ứng dụng trực tiếp vào các dự án xây dựng cầu đường thực tế hiện nay.
