Bối cảnh và vấn đề nghiên cứu

Bối cảnh thực tiễn và lý do lập dự án

Đồ án tốt nghiệp thực hiện thiết kế công trình Cầu Vàm Cỏ nhằm giải quyết nhu cầu giao thông bức thiết tại khu vực đồng bằng sông Cửu Long, cụ thể là trên địa bàn tỉnh Đồng Tháp. Vị trí tuyến nằm trên Tỉnh lộ X, bắc qua sông Vàm Cỏ, đảm nhận vai trò là tuyến đường huyết mạch kết nối trực tiếp giữa hai huyện C và huyện D.

Theo hiện trạng ghi nhận tại thời điểm nghiên cứu:

  • Lưu thông giữa hai bờ sông Vàm Cỏ chủ yếu phụ thuộc vào phà A trên tuyến Tỉnh lộ X. Việc qua phà gây hạn chế năng lực vận tải, ùn tắc giao thông cục bộ và tiềm ẩn rủi ro an toàn giao thông đường thủy.
  • Mạng lưới giao thông đường bộ toàn tỉnh năm 2000 có tổng chiều dài 1.000 km, trong đó tỷ lệ đường nhựa đạt 45%, đường đá đỏ chiếm 35% và đường đất chiếm 20%. Hệ thống đường bộ vành đai và các tuyến đường xương cá còn thiếu tính liên hoàn. Mạng lưới đường thủy có khoảng 200 km cho phương tiện từ 1 tấn trở lên lưu thông, nhưng luồng lạch qua khu vực sông thường chịu biến động dòng chảy.
  • Định hướng phát triển không gian đô thị đến năm 2020 đặt ra yêu cầu mở rộng thị xã C ra vùng ngoại vi, đồng thời nắn tuyến Tỉnh lộ X theo tuyến tránh vành đai đô thị để tránh xuyên tâm qua khu dân cư đông đúc.
  • Tốc độ tăng trưởng kinh tế địa phương đòi hỏi hạ tầng đồng bộ: ngành nông nghiệp duy trì mức tăng trưởng 8% giai đoạn 2006–2010 và 10% giai đoạn 2010–2020; kim ngạch xuất khẩu dự báo tăng từ 1 triệu USD (năm 2010) lên 3 triệu USD (năm 2020).

Do đó, việc nghiên cứu đầu tư xây dựng mới cầu vĩnh cửu thay thế bến phà hiện hữu là yêu cầu cấp thiết nhằm hoàn chỉnh mạng lưới giao thông, nâng cao năng lực lưu thông hàng hóa và thúc đẩy phát triển kinh tế - xã hội khu vực.

Mục tiêu và nhiệm vụ nghiên cứu

Đồ án tập trung giải quyết các nhiệm vụ kỹ thuật chuyên ngành công trình cầu đường:

  1. Nghiên cứu điều kiện tự nhiên (địa hình, khí hậu, thủy văn, địa chất công trình) và phân tích dự báo lưu lượng giao thông tại vị trí tuyến.
  2. Đề xuất, so sánh kinh tế - kỹ thuật 03 phương án cầu sơ bộ vượt sông Vàm Cỏ để lựa chọn phương án tối ưu.
  3. Thiết kế kỹ thuật chi tiết cho phương án được chọn (tính toán kết cấu nhịp, bản mặt cầu, mố, trụ và móng cọc).
  4. Lập biện pháp tổ chức thi công mố, trụ và kết cấu nhịp cầu.
  5. Dự toán khối lượng và xác định tổng mức đầu tư xây dựng công trình.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Kết cấu công trình cầu đường bộ vĩnh cửu vượt sông, bao gồm kết cấu phần trên (dầm chủ, dầm ngang, bản mặt cầu), kết cấu phần dưới (mố chữ U, trụ thân đặc) và hệ thống móng cọc khoan nhồi.
  • Phạm vi không gian: Điểm vượt sông Vàm Cỏ trên tuyến tránh Tỉnh lộ X, nối liền huyện C và huyện D thuộc tỉnh Đồng Tháp.
  • Phạm vi thời gian: Dự báo nhu cầu giao thông và quy hoạch khai thác công trình giai đoạn 2005–2020.

Cơ sở pháp lý, tiêu chuẩn và phương pháp thiết kế

Căn cứ pháp lý lập dự án

Đồ án được xây dựng dựa trên các văn bản quy hoạch và pháp lý:

  • Quyết định số 1206/2004/QĐ-UB ngày 11/12/2004 của UBND tỉnh về việc phê duyệt quy hoạch phát triển mạng lưới giao thông giai đoạn 1999–2010 và định hướng đến năm 2020.
  • Văn bản số 215/UB-GTXD ngày 26/03/2005 của UBND tỉnh cho phép Sở Giao thông Vận tải lập Dự án đầu tư xây dựng công trình.
  • Văn bản số 260/UB-GTXD ngày 17/04/2005 của UBND tỉnh về việc mở rộng phạm vi nghiên cứu dự án.
  • Văn bản số 1448/CĐS-QLĐS ngày 14/08/2001 của Cục Đường sông Việt Nam quy định cấp kỹ thuật đường thủy nội địa.

Quy chuẩn và tiêu chuẩn kỹ thuật áp dụng

  • Tiêu chuẩn thiết kế chính: Tiêu chuẩn thiết kế cầu đường bộ theo trạng thái giới hạn 22 TCN 272-05 của Bộ Giao thông Vận tải.
  • Tải trọng thiết kế: Hoạt tải đoàn xe HL-93 (kết hợp xe tải thiết kế 3 trục, xe hai trục và tải trọng làn $q = 0{,}93\text{ T/m}$ kèm hệ số xung kích $IM = 25%$, hệ số làn $m = 1{,}0$).
  • Tần suất lũ thiết kế: $P = 1%$.
  • Cấp thông thuyền: Sông cấp IV, yêu cầu kích thước khổ thông thuyền tĩnh không tĩnh đứng $H = 3{,}5\text{ m}$ đến $11\text{ m}$, tĩnh không tĩnh ngang $B = 25\text{ m}$.
  • Quy mô mặt cắt ngang: Khổ cầu 2 làn xe cơ giới $K = 10\text{ m}$, lề bộ hành và gờ lan can $2 \times 0{,}5\text{ m}$, tổng bề rộng toàn cầu $B = 11\text{ m}$.

Dữ liệu điều kiện tự nhiên

  • Khí tượng: Khu vực nhiệt đới gió mùa, nhiệt độ bình quân $29^\circ\text{C}$ (thấp nhất $12^\circ\text{C}$, cao nhất $38^\circ\text{C}$), mùa mưa từ tháng 10 đến tháng 12.
  • Thủy văn:
    • Mực nước cao nhất ($MNCN$): $+9{,}4\text{ m}$.
    • Mực nước thấp nhất ($MNTN$): $+4{,}0\text{ m}$.
    • Mực nước thông thuyền ($MNTT$): $+6{,}0\text{ m}$.
    • Khẩu độ thoát nước tính toán: $L_0 = 134\text{ m}$.
  • Địa chất: Khảo sát qua 4 hố khoan cho thấy địa tầng gồm Lớp 1 (Á cát chiều dày biến thiên từ $3{,}8\text{ m}$ đến $5\text{ m}$) và Lớp 4 (Cát sỏi cuội / Sét cứng có khả năng chịu tải tốt).

Thiết kế và so sánh các phương án kỹ thuật

Lựa chọn giải pháp nền móng

Thuyết minh tiến hành phân tích ưu nhược điểm giữa phương án cọc đóng bê tông cốt thép đúc sẵn và cọc khoan nhồi:

  • Cọc đúc sẵn: Thời gian chế tạo nhanh trên cạn nhưng chiều dài đoạn cọc bị khống chế ($5–10\text{ m}$), phải nối nhiều đoạn khi hạ sâu làm giảm độ tin cậy mối nối; quá trình đóng cọc gây ồn và rung chấn lớn.
  • Cọc khoan nhồi: Có tính toàn khối cao, đường kính linh hoạt, đi qua được nhiều tầng địa chất phức tạp, tận dụng tối đa cường độ vật liệu giúp giảm số lượng cọc trong đài móng. Nhược điểm thi công dưới sâu được kiểm soát bằng quy trình công nghệ ống vách và dung dịch sét bentonite.

Tác giả quyết định chọn móng cọc khoan nhồi đường kính $D = 1000\text{ mm}$, chiều dài cọc tại mố và trụ $L = 25\text{ m}$ cắm vào tầng chịu lực cho toàn bộ các phương án so sánh.

Phân tích các phương án kết cấu nhịp sơ bộ

                                SƠ ĐỒ CÁC PHƯƠNG ÁN KẾT CẤU NHỊP

Phương án 1 (Dầm đơn giản BTCT DƯL):
|=== 34m ===|=== 34m ===|=== 34m ===|=== 34m ===|  -> Tổng L = 136m

Phương án 2 (Cầu giàn thép tĩnh định):
|====== 50m ======|====== 50m ======|====== 50m ======|  -> Tổng L = 150m

Phương án 3 (Dầm hộp liên tục đúc hẫng):
|==== 40m ====|========== 60m ==========|==== 40m ====|  -> Tổng L = 140m

Phương án 1: Cầu dầm đơn giản BTCT DƯL

  • Sơ đồ nhịp: $4 \times 34\text{ m} = 136\text{ m}$.
  • Kết cấu nhịp: Gồm 5 dầm chủ tiết diện chữ T bằng bê tông cốt thép dự ứng lực mác M340, chiều cao dầm $h = 1{,}7\text{ m}$, khoảng cách giữa các dầm là $2{,}2\text{ m}$. Bố trí 5 dầm ngang trên một nhịp với chiều cao $h_n = 1{,}2\text{ m}$, bề rộng sườn $b_n = 0{,}2\text{ m}$.
  • Hệ thống mố trụ: Mố chữ U và 3 trụ thân đặc đổ tại chỗ bằng bê tông M340, đặt trên hệ móng cọc khoan nhồi $D = 1000\text{ mm}$.
  • Biện pháp thi công: Chế tạo dầm tại bãi đúc công trường, lao lắp dầm bằng giá ba chân kết hợp đổ bê tông mối nối bản cánh và dầm ngang tại chỗ.

Phương án 2: Cầu giàn thép tĩnh định

  • Sơ đồ nhịp: $3 \times 50\text{ m} = 150\text{ m}$.
  • Kết cấu nhịp: Giàn chủ tĩnh định có 2 biên song song chạy dưới, khoảng cách 2 tim giàn $10\text{ m}$. Chiều cao dàn $h > 8\text{ m}$, mỗi nhịp chia 10 khoang giàn ($d = 5\text{ m}$/khoang), góc nghiêng thanh giàn từ $50^\circ$ đến $53^\circ$. Hệ mặt cầu gồm 6 dầm dọc cách nhau $1{,}65\text{ m}$. Thép kết cấu có cường độ tính toán $R = 19.000\text{ T/m}^2$.
  • Kết cấu phần dưới: Mố chữ U BTCT; thân trụ dạng 2 cột tròn đường kính $180\text{ cm}$ đặt trên bệ móng cọc khoan nhồi $D = 1000\text{ mm}$ ngàm vào lớp cát sỏi cuội.
  • Biện pháp thi công: Lắp dựng giàn giáo trụ tạm gần bờ, lắp hẫng các khoang giàn tiếp theo bằng cẩu chân cứng và hợp long nhịp giữa.

Phương án 3: Cầu dầm hộp liên tục BTCT DƯL

  • Sơ đồ nhịp: $40\text{ m} + 60\text{ m} + 40\text{ m} = 140\text{ m}$.
  • Kết cấu nhịp: Dầm hộp thành xiên đơn, thi công bằng phương pháp đúc hẫng cân bằng. Chiều cao tiết diện dầm thay đổi theo đường cong bậc hai parabol từ $H_p = 3{,}8\text{ m}$ tại đỉnh trụ xuống $1{,}8\text{ m}$ tại giữa nhịp và mố. Bản đáy hộp biến thiện từ $70\text{ cm}$ (đỉnh trụ) đến $30\text{ cm}$ (giữa nhịp); sườn dầm dày $45\text{ cm}$; cánh hẫng rộng $2{,}45\text{ m}$ dày $25\text{ cm}$. Bê tông kết cấu nhịp mác M500, cáp DƯL cường độ cao hãng VSL (Thụy Sĩ).
  • Kết cấu phần dưới: Trụ thân đặc, mố chữ U bê tông mác M300.
  • Biện pháp thi công: Đúc khối đỉnh trụ $K_0$ dài $12\text{ m}$ trên đà giáo, đúc hẫng cân bằng 6 đốt ($K_1$–$K_6$ dài $4\text{ m}$/đốt) bằng xe đúc, sau đó hợp long đốt nhịp biên và nhịp giữa ($2\text{ m}$).

Tổng hợp so sánh kinh tế - kỹ thuật các phương án

Chỉ tiêu so sánh Phương án 1: Dầm T BTCT DƯL Phương án 2: Cầu giàn thép Phương án 3: Dầm hộp liên tục
Sơ đồ nhịp tổng thể $4 \times 34\text{ m} = 136\text{ m}$ $3 \times 50\text{ m} = 150\text{ m}$ $40 + 60 + 40\text{ m} = 140\text{ m}$
Vật liệu dầm chủ Bê tông M340, cáp VSL Thép kết cấu $R=190\text{ MPa}$ Bê tông M500, cáp VSL
Công nghệ thi công nhịp Cẩu lắp dầm đúc sẵn Lắp hẫng bằng cẩu chân cứng Đúc hẫng cân bằng bằng xe đúc
Khổ thông thuyền ($B \times H$) $25\text{ m} \times 3{,}5\text{ m}$ $25\text{ m} \times 3{,}5\text{ m}$ $25\text{ m} \times 3{,}5\text{ m}$
Giá trị xây lắp (A) 28.114.625.740 VNĐ 38.480.314.600 VNĐ Được xác lập theo khối lượng
Tổng mức đầu tư sơ bộ 33.315.831.500 VNĐ 45.599.172.800 VNĐ Tính toán theo đơn giá định mức
Suất đầu tư trên $1\text{ m}^2$ mặt cầu 12.562.349 VNĐ/m² 15.960.286 VNĐ/m² Tương thích nhịp liên tục lớn

Thiết kế kỹ thuật và biện pháp thi công công trình

Tính toán kết cấu phần dưới và nền móng

1. Tính toán sức chịu tải của cọc khoan nhồi $D=1000\text{ mm}$

Theo Tiêu chuẩn 22 TCN 272-05, sức chịu tải danh định của cọc được xác định theo hai điều kiện:

  • Theo vật liệu bê tông ($P_v$): $$P_n = \phi \left[ 0{,}85 f'c (A_c - A{st}) + f_y A_{st} \right]$$ Với $f'c = 34\text{ MPa}$ (bê tông mác 340), $f_y = 340\text{ MPa}$ (thép AII), hàm lượng cốt thép dọc chọn $2%$ ($A{st} = 15.700\text{ mm}^2$), hệ số sức kháng $\phi = 0{,}50$.
  • Theo đất nền ($P_{đn}$): $$P_{đn} = \phi_{qp} P_p + \phi_{qs} P_s$$ Sức kháng mũi $P_p = q_p A_p$ và sức kháng ma sát thân cọc $P_s = \sum q_{si} A_{si}$ (bỏ qua đoạn $1D$ từ đáy mũi cọc). Với hệ số sức kháng $\phi_{qp} = 0{,}55$ (đất cát), $\phi_{qs} = 0{,}65$ (đất sét), sức kháng đơn vị $q_s$ xác định theo phương pháp Quiros & Reese (1977).

2. Tổ hợp tải trọng tác dụng lên mố, trụ

  • Tĩnh tải giai đoạn 1 ($DC$): Trọng lượng bản thân kết cấu nhịp, dầm ngang, thân mố trụ và bệ móng.
  • Tĩnh tải giai đoạn 2 ($DW$): Lớp phủ mặt cầu bê tông asphalt dày $5\text{ cm}$ ($\gamma = 22{,}5\text{ kN/m}^3$), lớp bê tông bảo vệ $4\text{ cm}$, lớp phòng nước $1\text{ cm}$, đệm xi măng $1\text{ cm}$ và gờ chắn lan can.
  • Hoạt tải ($LL$): Xếp tải đường ảnh hưởng phản lực gối bất lợi nhất của tổ hợp xe tải thiết kế HL-93, xe 2 trục và tải trọng làn.
  • Kiểm toán móng: Tính toán số lượng cọc yêu cầu cho mố $M_1$ và trụ $T_2$ theo công thức $n = \beta \frac{P}{P_{cọc}}$, đảm bảo khả năng chịu tải thẳng đứng và chống lật móng theo trạng thái giới hạn Cường độ I.

Tính toán kết cấu phần trên (Dầm chủ và Bản mặt cầu)

  • Bản mặt cầu: Tính toán nội lực bản theo sơ đồ dầm liên tục có xét đến tĩnh tải rải đều, hoạt tải bánh xe tập trung qua hệ số phân bố mô men; kiểm toán tiết diện chịu uốn và nứt theo trạng thái giới hạn Cường độ I và Sử dụng.
  • Dầm chủ:
    • Xác định hệ số phân phối tải trọng ngang cho dầm trong và dầm biên theo mô hình phân tích đường ảnh hưởng tĩnh học.
    • Tính toán tổn hao ứng suất trong cáp DƯL (do ma sát, co ngót, từ biến, chùng cốt thép).
    • Kiểm toán dầm chủ theo TTGH Cường độ I (khả năng chịu mô men uốn $M_u \le \phi M_n$ và lực cắt $V_u \le \phi V_n$).
    • Kiểm toán TTGH Sử dụng (khống chế ứng suất kéo nén trong bê tông giai đoạn khai thác).
    • Tính toán độ võng kết cấu nhịp dưới tác dụng của tĩnh tải và hoạt tải đoàn xe.

Quy trình tổ chức thi công công trình

Thi công mố cầu

  1. Chuẩn bị mặt bằng: Định vị tim mố, san ủi mặt bằng bằng máy ủi kết hợp thủ công.
  2. Khoan cọc nhồi: Dựng máy khoan chuyên dụng, hạ ống vách dẫn hướng, khoan tạo lỗ đến cao độ thiết kế sâu $25\text{ m}$.
  3. Đổ bê tông cọc: Thổi rửa đáy hố khoan, cẩu lắp lồng cốt thép, đặt ống đổ tremi rút dần khi đổ bê tông.
  4. Đào đất hố móng: Đập đầu cọc, kiểm tra chất lượng cọc khoan nhồi, đổ bê tông lót tạo phẳng đáy móng.
  5. Thi công bệ và thân mố: Lắp dựng đà giáo ván khuôn, đặt cốt thép bệ mố ($150\text{ m}^3$ bê tông), đổ bê tông bệ; tiếp tục lắp ván khuôn đổ bê tông thân mố, tường cánh và tường ngực.
  6. Hoàn thiện: Tháo dỡ ván khuôn, bảo dưỡng bê tông và chuẩn bị kê gối đặt nhịp.

Thi công trụ cầu dưới nước

  1. Định vị: Dùng hệ phao trở nổi chuyên dụng có đối trọng ra vị trí lòng sông, đo đạc xác định tim trụ.
  2. Hạ vòng vây cọc ván thép: Đóng cọc ván thép kín nước tạo khung định vị hố móng trụ sông.
  3. Khoan cọc và bịt đáy: Khoan cọc nhồi trong nước, đổ bê tông bịt đáy theo phương pháp vữa dâng, hút cạn nước trong hố móng, đập đầu cọc.
  4. Thi công thân và mũ trụ: Lắp đặt cốt thép, ván khuôn đổ bê tông bệ trụ ($392\text{ m}^3$), thân trụ tròn đôi đường kính $180\text{ cm}$ và xà mũ trụ; dùng búa rung nhổ thu hồi cọc ván thép.

Thi công kết cấu nhịp

  • Phương án lắp ghép dầm T: Lắp giá ba chân chuyên dụng tại đầu cầu, cẩu vận chuyển dầm T từ bãi đúc đặt lên gối cầu trên các nhịp; tiến hành hàn liên kết, lắp cốt thép dầm ngang và đổ bê tông mối nối liên tục nhiệt bản mặt cầu.
  • Hoàn thiện mặt cầu: Thi công thảm bê tông asphalt dày $5\text{ cm}$, lắp đặt khe co giãn cao su/ray thép, lan can tay vịn, hệ thống thoát nước ống $\phi 90$ và trụ đèn chiếu sáng.

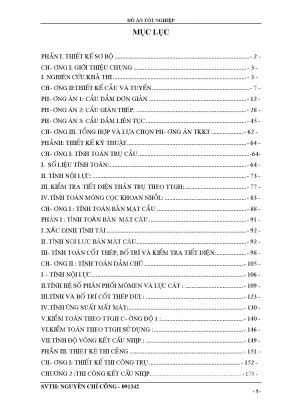

Nội dung chi tiết theo từng chương của đồ án

Phần I: Thiết kế sơ bộ

Chương I: Giới thiệu chung và Nghiên cứu khả thi

  • Trình bày tính cấp thiết đầu tư Cầu Vàm Cỏ nối hai huyện C và D trên Tỉnh lộ X tỉnh Đồng Tháp.
  • Liệt kê đầy đủ các văn bản pháp lý (Quyết định 1206/2004/QĐ-UB, Văn bản 215/UB-GTXD, Văn bản 260/UB-GTXD, Văn bản 1448/CĐS-QLĐS).
  • Tổng hợp đặc điểm khí hậu (nhiệt độ trung bình $29^\circ\text{C}$), thủy văn ($MNCN = +9{,}4\text{ m}$, $MNTN = +4{,}0\text{ m}$, khẩu độ $L_0 = 134\text{ m}$) và dữ liệu địa chất 4 hố khoan khảo sát.
  • Phân tích dự báo lưu lượng vận tải theo Viện Chiến lược GTVT (kịch bản cao: ô tô tăng 10% giai đoạn 2005–2010, 9% giai đoạn 2010–2015; xe máy tăng 3%).

Chương II: Thiết kế cầu và tuyến - Đề xuất các phương án

  • Thiết lập quy mô kỹ thuật chung: tải trọng HL-93, tần suất $P = 1%$, khổ tĩnh không thông thuyền sông cấp IV ($B = 25\text{ m}$, $H = 3{,}5\text{ m}$).
  • So sánh phương án móng, quyết định lựa chọn móng cọc khoan nhồi $D=1000\text{ mm}$ ngàm sâu $25\text{ m}$.
  • Xây dựng sơ bộ kích thước hình học 03 phương án kết cấu nhịp:
    • Phương án 1: Cầu dầm đơn giản BTCT DƯL ($4 \times 34\text{ m} = 136\text{ m}$), 5 dầm T cao $1{,}7\text{ m}$, dầm ngang cao $1{,}2\text{ m}$, bê tông M340.
    • Phương án 2: Cầu giàn thép ($3 \times 50\text{ m} = 150\text{ m}$), giàn tĩnh định chạy dưới cao $8\text{ m}$, 10 khoang $5\text{ m}$, trụ 2 cột tròn $D=180\text{ cm}$.
    • Phương án 3: Cầu dầm hộp liên tục BTCT DƯL ($40 + 60 + 40\text{ m} = 140\text{ m}$), đúc hẫng cân bằng, chiều cao dầm thay đổi parabol từ $3{,}8\text{ m}$ đến $1{,}8\text{ m}$, bê tông M500.

Chương III: Tổng hợp và lựa chọn phương án thiết kế kỹ thuật

  • Bóc tách khối lượng vật liệu chính (bê tông các hạng mục, cốt thép thường, cáp DƯL, khe co giãn, gối cầu, cọc khoan nhồi).
  • Lập bảng tổng mức đầu tư sơ bộ cho Phương án 1 (33,31 tỷ VNĐ) và Phương án 2 (45,59 tỷ VNĐ).
  • So sánh các tiêu chí kỹ thuật, kinh tế, điều kiện thi công và duy tu bảo dưỡng để lựa chọn phương án lập hồ sơ thiết kế kỹ thuật.

Phần II: Thiết kế kỹ thuật

Chương I: Tính toán trụ cầu và móng cọc khoan nhồi

  • Xác định tải trọng tĩnh ($DC, DW$) và hoạt tải bất lợi ($LL$) truyền xuống đỉnh mũ trụ và đáy bệ móng.
  • Tính toán sức chịu tải giới hạn của cọc khoan nhồi $D = 1000\text{ mm}$ theo vật liệu và ma sát bên/sức kháng mũi qua các lớp đất.
  • Kiểm toán tiết diện thân trụ tròn/thân đặc theo trạng thái giới hạn Cường độ I và Sử dụng.

Chương II: Tính toán bản mặt cầu

  • Xác định tĩnh tải lớp phủ ($2{,}565\text{ kN/m}^2$) và hoạt tải xung kích bánh xe.
  • Tính toán mô men uốn, lực cắt trong bản mặt cầu đúc tại chỗ.
  • Bố trí cốt thép chịu lực, thép cấu tạo và kiểm tra bề rộng vết nứt bản mặt cầu.

Chương III: Tính toán dầm chủ

  • Tính hệ số phân phối mô men và lực cắt ngang giữa các dầm chủ.
  • Tính toán nội lực bao mô men và lực cắt dọc dầm nhịp $34\text{ m}$.
  • Thiết kế bố trí cốt thép ứng suất trước VSL, tính toán tổn hao ứng suất ngắn hạn và dài hạn.
  • Kiểm toán cường độ chịu uốn, chịu cắt (TTGH Cường độ 1) và khống chế ứng suất nén/kéo, độ võng đàn hồi kết cấu nhịp (TTGH Sử dụng).

Phần III: Thiết kế thi công

Chương I: Thiết kế thi công mố và trụ cầu

  • Lập biện pháp thi công hố móng mố trên cạn bằng đào hở và đổ bê tông trực tiếp.
  • Thiết kế hệ thống vòng vây cọc ván thép, đổ bê tông bịt đáy phục vụ thi công trụ cầu ngập nước giữa lòng sông.

Chương II: Thiết kế thi công kết cấu nhịp

  • Trình bày sơ đồ công nghệ cẩu lắp dầm đúc sẵn nhịp $34\text{ m}$ bằng giá ba chân/cần cẩu chuyên dụng.
  • Quy trình lắp đặt gối cầu cao su, đổ bê tông mối nối dầm ngang và lớp mặt cầu.
  • Thuyết minh an toàn lao động và dọn dẹp dòng chảy sau khi hoàn thiện công trình.

Kết quả và đóng góp kỹ thuật

Các kết quả tính toán chính

  • Giải pháp kết cấu tối ưu: Xác lập các thông số mặt cắt dầm T cao $1{,}7\text{ m}$, bản rộng $2{,}2\text{ m}$ sử dụng bê tông mác M340 kết hợp cáp DƯL VSL phù hợp vượt khẩu độ sông Vàm Cỏ với chi phí hợp lý (tổng mức đầu tư 33,31 tỷ VNĐ, thấp hơn phương án giàn thép 45,59 tỷ VNĐ).
  • Hệ thống móng: Khẳng định tính khả thi của giải pháp móng cọc khoan nhồi $D=1000\text{ mm}$, chiều dài $L=25\text{ m}$ đảm bảo an toàn chịu tải trọng đoàn xe HL-93 kết hợp tải trọng sóng gió và dòng chảy.
  • Biện pháp thi công: Thiết lập quy trình thi công trụ sông bằng vòng vây cọc ván thép đổ bê tông bịt đáy vữa dâng, đảm bảo an toàn thi công trong mùa nước lũ ($MNCN = +9{,}4\text{ m}$).

Đóng góp của đồ án

  • Cung cấp phương án kỹ thuật hoàn chỉnh thay thế bến phà A, kết nối thông suốt hai huyện C và D trên tuyến Tỉnh lộ X, loại bỏ điểm nghẽn giao thông đường thủy.
  • Ứng dụng quy trình thiết kế cầu theo tiêu chuẩn trạng thái giới hạn 22 TCN 272-05 vào bài toán thiết kế kết cấu cầu bê tông dự ứng lực kết hợp công nghệ cọc khoan nhồi tại khu vực đồng bằng ngập nước.

Hạn chế và phạm vi nghiên cứu tiếp theo

  • Hạn chế: Các chỉ tiêu cơ lý đất nền và lưu lượng dòng chảy ($Q$) ở một số hố khoan trong thuyết minh còn mang tính chất giả định/sơ bộ phục vụ đồ án học thuật tốt nghiệp; chưa xét đến mô hình tính toán động đất và va xô tàu thuyền tải trọng lớn vào thân trụ.
  • Hướng nghiên cứu mở rộng: Khảo sát địa chất chi tiết hơn ở giai đoạn thiết kế bản vẽ thi công, bổ sung phân tích thủy lực xói lở cục bộ quanh bệ trụ cầu và đánh giá tác động môi trường khi thi công vòng vây cọc ván thép trong lòng sông.

Giá trị tham khảo

Tài liệu là nguồn tham khảo chuyên môn hữu ích cho:

  • Sinh viên ngành Kỹ thuật Xây dựng Cầu đường, Công trình Giao thông: Tham khảo phương pháp lập báo cáo nghiên cứu khả thi, quy trình so sánh phương án kỹ thuật sơ bộ và các bước tính toán kết cấu nhịp dầm T BTCT DƯL, mố chữ U, trụ cầu và móng cọc khoan nhồi theo 22 TCN 272-05.
  • Kỹ sư thiết kế công trình cầu: Tham khảo các bảng tính khối lượng, dự toán chi phí xây lắp sơ bộ và quy trình tổ chức thi công móng trụ dưới nước bằng cọc ván thép.

Câu hỏi thường gặp

1. Công trình Cầu Vàm Cỏ trong đồ án được xây dựng tại vị trí nào và có mục tiêu gì?

Cầu Vàm Cỏ được thiết kế bắc qua sông Vàm Cỏ, nằm trên tuyến tránh Tỉnh lộ X nối liền hai huyện C và D thuộc tỉnh Đồng Tháp. Mục tiêu của công trình là thay thế phà A hiện hữu, giải tỏa ách tắc giao thông đường thủy, đáp ứng nhu cầu vận tải ngày càng tăng và kết nối mạng lưới giao thông vành đai đô thị thị xã C.

2. Tiêu chuẩn thiết kế và tải trọng xe áp dụng trong đồ án là gì?

Công trình áp dụng Tiêu chuẩn thiết kế cầu 22 TCN 272-05 của Bộ GTVT. Tải trọng thiết kế là đoàn xe HL-93 (kết hợp xe tải 3 trục, xe 2 trục và tải trọng rải đều trên làn $0{,}93\text{ T/m}$ có xét hệ số xung kích và hệ số làn), tần suất lũ thiết kế $P = 1%$, đáp ứng cấp thông thuyền đường thủy nội địa cấp IV ($B = 25\text{ m}$, $H = 3{,}5\text{ m}$).

3. Ba phương án kết cấu nhịp được đưa ra so sánh gồm những phương án nào?

  • Phương án 1: Cầu dầm đơn giản BTCT DƯL tiết diện dầm chữ T mác M340, sơ đồ nhịp $4 \times 34\text{ m} = 136\text{ m}$.
  • Phương án 2: Cầu giàn thép tĩnh định 2 biên song song chạy dưới, sơ đồ nhịp $3 \times 50\text{ m} = 150\text{ m}$.
  • Phương án 3: Cầu dầm hộp liên tục BTCT DƯL mác M500 thi công đúc hẫng cân bằng, sơ đồ nhịp $40 + 60 + 40\text{ m} = 140\text{ m}$.

4. Vì sao tác giả lựa chọn giải pháp móng cọc khoan nhồi thay vì cọc đúc sẵn?

Móng cọc khoan nhồi đường kính $D = 1000\text{ mm}$ (dài $25\text{ m}$) được lựa chọn vì có tính toàn khối cao, khả năng chịu lực lớn, không bị hạn chế chiều dài mối nối như cọc đúc sẵn ($5–10\text{ m}$), dễ dàng ngàm sâu qua các tầng đất yếu phía trên vào tầng cát sỏi chịu lực tốt mà không gây rung chấn, tiếng ồn lớn ảnh hưởng đến khu vực xung quanh.

5. Phương pháp thi công trụ cầu ngập nước giữa lòng sông được thực hiện như thế nào?

Thi công trụ sông được tiến hành bằng cách đưa hệ phao trở nổi ra định vị vị trí tim trụ, hạ khung dẫn hướng và đóng cọc ván thép kín nước bao quanh hố móng. Sau đó tiến hành khoan cọc nhồi, đổ lớp bê tông bịt đáy theo phương pháp vữa dâng, bơm hút cạn nước trong hố móng, đập đầu cọc và lắp ván khuôn đổ bê tông bệ trụ, thân trụ và mũ trụ trong điều kiện khô ráo trước khi nhổ thu hồi cọc ván thép.

Kết luận

Đồ án tốt nghiệp của tác giả Nguyễn Chí Công đã giải quyết hoàn chỉnh bài toán thiết kế kỹ thuật công trình Cầu Vàm Cỏ trên Tỉnh lộ X, tỉnh Đồng Tháp theo quy trình 22 TCN 272-05. Bằng việc phân tích so sánh khoa học giữa 3 phương án kết cấu nhịp và đánh giá chỉ tiêu kinh tế - kỹ thuật, đồ án đã đề xuất phương án cầu dầm BTCT DƯL $4 \times 34\text{ m}$ đặt trên móng cọc khoan nhồi $D = 1000\text{ mm}$ với tổng mức đầu tư 33,31 tỷ VNĐ. Toàn bộ các bước tính toán kết cấu phần trên, kết cấu phần dưới cùng giải pháp thi công trụ dưới nước bằng vòng vây cọc ván thép đã khẳng định tính khả thi kỹ thuật và an toàn chịu lực của công trình.
