Giới thiệu dự án

Hành lang kinh tế kết nối Thành phố Hồ Chí Minh và vùng Đồng bằng Sông Cửu Long (ĐBSCL) giữ vị trí chiến lược đặc biệt quan trọng trong cơ cấu phát triển kinh tế khu vực phía Nam. Tuy nhiên, hạ tầng giao thông hiện hữu đang đối mặt với sự quá tải nghiêm trọng. Hơn 70% thị phần vận tải hàng hóa và gần 100% vận tải hành khách liên tỉnh phụ thuộc vào mạng lưới đường bộ (Quốc lộ 1A, Cao tốc TP.HCM – Trung Lương – Mỹ Thuận). Vận tải thủy nội địa dù có mật độ luồng tuyến cao nhưng bị giới hạn bởi tốc độ và chế độ bán nhật triều với biên độ dao động từ 3,0 m đến 4,0 m, khiến chi phí logistics toàn vùng chiếm tới trên 20% GDP.

+-----------------------------------------------------------------------------------+
|               HÀNH LANG GIAO THÔNG TP.HCM - ĐỒNG BẰNG SÔNG CỬU LONG              |
+-----------------------------------------------------------------------------------+
| - Đường bộ: Quá tải >70% hàng hóa | Nguy cơ ùn tắc & tai nạn cao                  |
| - Đường thủy: Bị ảnh hưởng triều cường (3-4m) | Tốc độ chậm, giảm thị phần còn 11%|
| - Đường sắt: Thiếu hụt kết nối đường sắt khổ tiêu chuẩn tốc độ cao                |
| - Địa chất: Tầng bùn sét yếu dày 10 - 33.5m (SPT = 0 - 2), nguy cơ lún cố kết     |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| GIẢI PHÁP: TUYẾN ĐƯỜNG SẮT TỐC ĐỘ CAO & CẦU THÉP LIÊN HỢP BẢN BTCT NHỊP GIẢN ĐƠN  |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi

  1. Áp lực giao thông đơn phương thức: Tuyến Quốc lộ 1A và các tuyến đường bộ hiện hữu thường xuyên ùn tắc, tỷ lệ phát thải carbon cao và chi phí bảo trì mặt đường đắp lớn.
  2. Địa chất công trình đặc biệt phức tạp: Địa tầng khu vực ĐBSCL đặc trưng bởi các lớp bùn sét xám xanh, xám đen ở trạng thái chảy với chỉ số SPT từ 0 đến 2, bề dày lớp đất yếu dao động từ 10,0 m đến 33,5 m (tại khu vực Tân Kiên, Chợ Đệm) và lên tới 40,0 m – 60,0 m (khu vực sông Hậu).
  3. Thách thức kết cấu vượt nhịp chịu tải trọng động nặng: Tuyến đường sắt tốc độ cao vận hành hỗn hợp tàu khách (tốc độ thiết kế 200 km/h) và tàu hàng (trọng lượng đoàn tàu lên tới 2.590 tấn) đòi hỏi kết cấu nhịp cầu phải có độ cứng chống uốn, chống xoắn cao, hạn chế tối đa biến dạng đàn hồi và lún sau thi công.

Mục tiêu của đồ án

  1. Quy hoạch tổng thể tuyến: Xác định hướng tuyến đường sắt tốc độ cao TP.HCM – Cần Thơ dài 134,94 km, bố trí hệ thống ga đô thị theo mô hình TOD (Transit-Oriented Development), tính toán nhu cầu phụ tải điện sức kéo và hệ thống thông tin tín hiệu đồng bộ.
  2. Thiết kế kỹ thuật công trình cầu: Lập mô hình phần tử hữu hạn (FEA) bằng phần mềm MIDAS Civil để tính toán, kiểm toán kết cấu nhịp cầu dầm thép liên hợp bản mặt cầu bê tông cốt thép (BTCT) nhịp giản đơn theo trạng thái giới hạn (ULS và SLS).
  3. Thiết kế kết cấu phần dưới: Thiết kế mũ trụ, thân trụ và móng cọc khoan nhồi cắm vào tầng chịu lực sâu (SPT > 50), đảm bảo khả năng chịu tải ma sát bên và mũi cọc.
  4. Thiết kế tổ chức thi công: Lập biện pháp thi công móng mố trụ sử dụng vòng vây cọc ván thép Larsen IV, đổ bê tông bịt đáy bằng phương pháp vữa dâng (Tremie concrete) và công nghệ đúc bản mặt cầu tại chỗ.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Giải pháp kết cấu: Sử dụng kết cấu dầm chữ I bằng thép cường độ cao kết hợp với bản mặt cầu BTCT thông qua hệ neo chống cắt dạng đinh tán (shear studs). Giải pháp này giúp giảm tĩnh tải kết cấu nhịp từ 25% – 30% so với dầm bê tông cốt thép dự ứng lực thông thường, giảm tải trọng truyền xuống khối móng trên nền đất yếu.
  • Chỉ tiêu kỹ thuật chính:
    • Tốc độ chạy tàu thiết kế: $V = 200\text{ km/h}$.
    • Độ võng kết cấu nhịp dưới hoạt tải đoàn tàu: giới hạn $f \le L/800$.
    • Tốc độ lún sau thi công của nền đường/đoạn quá độ đầu cầu: $l \le 2\text{ cm/năm}$.
    • Năng lực chuyên chở: Hệ thống cấp điện sức kéo xoay chiều 25 kV AC đảm bảo phục vụ 12 đoàn tàu khách và 2 đoàn tàu hàng trong giờ cao điểm vào giai đoạn 2040 (phụ tải $P = 28.853\text{ kVA}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh phương thức vận tải

Tiêu chí kỹ thuật & vận hành Vận tải Đường bộ (Ô tô/Xe tải) Vận tải Đường thủy nội địa Vận tải Đường hàng không Đường sắt tốc độ cao (Điện khí hóa)
Vận tốc khai thác trung bình $60 - 80\text{ km/h}$ $15 - 25\text{ km/h}$ $800 - 900\text{ km/h}$ $160 - 200\text{ km/h}$
Năng lực vận chuyển Nhỏ - Trung bình ($1,2 - 1,57\text{ người/xe}$) Lớn (hàng rời, nông sản) Hạn chế theo tải trọng cất cánh Rất lớn ($800 - 1.634\text{ khách/đoàn}$)
Mức tiêu hao năng lượng Rất cao ($100%$) Thấp ($30 - 40%$) Cực cao ($300 - 400%$) Rất thấp ($0,33\text{ lít xăng tương đương/100km/ghế}$)
Độ tin cậy theo thời tiết Trung bình (ngập úng, tai nạn) Thấp (chế độ bán nhật triều) Nhạy cảm với thời tiết xấu Rất cao (chạy theo biểu đồ cố định)
Chi phí đầu tư hạ tầng/km Trung bình Thấp Rất cao (sân bay) Cao (nhưng tuổi thọ khai thác > 100 năm)

Ma trận yêu cầu kỹ thuật (MoSCoW)

  • Must-have (Bắt buộc):
    • Kết cấu nhịp thỏa mãn điều kiện bền uốn ($M_u$), cắt ($V_u$), xoắn và ổn định cục bộ bản bụng/bản cánh dầm thép theo tiêu chuẩn TCVN 8585:2011.
    • Cọc khoan nhồi phải xuyên qua các tầng bùn sét yếu, tựa vào tầng cát/sét hạt thô có chỉ số SPT $> 50$ (độ sâu từ $-41,5\text{ m}$ đến $-55,0\text{ m}$).
    • Hệ thống cấp điện sức kéo sử dụng máy biến áp Scott 3 pha sang 2 pha điện áp $25\text{ kV AC}$.
  • Should-have (Khuyến nghị):
    • Tích hợp hệ thống SCADA tự động giám sát lưới điện và bảo dưỡng dữ liệu thời gian thực.
    • Sử dụng cáp sợi quang đạt chuẩn ITU-T G.652B chống gặm nhấm, cháy chậm theo tiêu chuẩn IEC 60332-1.
  • Could-have (Mở rộng):
    • Áp dụng mô hình TOD phát triển thương mại dịch vụ xung quanh 8 ga chính (Tân Kiên, Thạnh Phú, Tân An, Tân Phước, Cai Lậy, Cái Bè, Vĩnh Long, Cần Thơ).
  • Won't-have (Không bao gồm):
    • Không xây dựng nút giao cắt đồng mức trên toàn bộ 134,94 km tuyến chính nhằm triệt tiêu hoàn toàn xung đột giao thông.

Thiết kế hệ thống kỹ thuật

graph TD
    subgraph KET_CAU_TANG_TREN [Kết Cấu Tầng Trên]
        A[Bản mặt cầu BTCT C30/35] -->|Hệ neo chống cắt Shear Studs| B[Dầm chủ Thép chữ I - SS400/SM490]
        B --> C[Hệ liên kết ngang & Sườn tăng cường]
        C --> D[Gối cầu cao su bản thép / Gối chậu]
    end

    subgraph KET_CAU_TANG_DUOI [Kết Cấu Tầng Dưới & Móng]
        D --> E[Xà mũ BTCT C30]
        E --> F[Thân trụ đặc BTCT C30]
        F --> G[Bệ móng đài cọc BTCT C30]
        G --> H[Hệ cọc khoan nhồi D1200 / D1500 - SPT > 50]
    end

    subgraph HE_THONG_DIEN_TIN_HIEU [Hệ Thống Điện & SCADA]
        I[Lưới điện Quốc gia 110kV] -->|MBA Scott 110/25kV| J[Đường dây tiếp xúc trên cao 25kV AC]
        J --> K[Đoàn tàu Velaro ICE / EMU 4M4T]
        L[Trung tâm điều hành OCC / SCADA] -->|Cáp quang SDH STM-16| M[Trạm biến áp ATP & Tín hiệu đường sắt]
    end

Thông số vật liệu và cấu hình phần mềm mô phỏng

+------------------------------------------------------------------------------------+
| CẤU HÌNH CÔNG NGHỆ & THÔNG SỐ VẬT LIỆU                                             |
+------------------------------------------------------------------------------------+
| 1. Phần mềm phân tích: MIDAS Civil v2019 / v2020                                  |
| 2. Thép dầm chủ: Thép hợp kim thấp cán nóng SM490 (Fy = 345 MPa, Fu = 490 MPa)    |
| 3. Bê tông bản mặt cầu: C30/35 (f'c = 30 MPa, Ec = 3.1 x 10^4 MPa)                |
| 4. Cốt thép xây dựng: Thép gân CB400V (Fy = 400 MPa)                              |
| 5. Cừ ván thép hố móng: Cừ Larsen IV (W = 2270 cm3/m, thép SY295)                  |
| 6. Hệ tiếp điện trên cao: Dây xích đồng hợp kim chống dão, 25 kV AC, 50 Hz         |
+------------------------------------------------------------------------------------+

Implementation và kết quả

Quy trình tính toán kết cấu phần mềm MIDAS Civil

Quá trình mô hình hóa dầm thép liên hợp bản mặt cầu BTCT được thực hiện qua các giai đoạn phân tích phi tuyến thi công (Construction Stage Analysis) nhằm xét đến sự thay đổi của sơ đồ kết cấu và đặc tính vật liệu theo thời gian:

[Khai báo vật liệu & Tiết diện]

Thuật toán và công thức tính toán tải trọng điện sức kéo

Công suất điện tiêu thụ cho đoàn tàu chạy trên tuyến TP.HCM – Cần Thơ được xác định bằng mô hình giải tích nhu cầu tải đỉnh:

$$P = \frac{Q \times (2L_0) \times W \times N}{1000 \times \cos\theta}$$

Trong đó:

  • $P$: Nhu cầu công suất điện sức kéo đỉnh (kVA).
  • $Q$: Suất tiêu thụ điện năng ($19\text{ kWh}/1000\text{ T.km}$ cho tàu khách, $11\text{ kWh}/1000\text{ T.km}$ cho tàu hàng).
  • $2L_0$: Chiều dài phân đoạn cấp điện giữa các trạm nguồn ($173,68\text{ km}$).
  • $W$: Trọng lượng toàn tải của đoàn tàu ($W_{\text{khách}} = 333\text{ tấn}$ cấu hình 4M4T; $W_{\text{hàng}} = 2.590\text{ tấn}$ với 37 toa xe).
  • $N$: Mật độ đoàn tàu chạy trong 1 giờ cao điểm.
  • $\cos\theta$: Hệ số công suất hệ thống ($\cos\theta = 0,90$).
# Bảng tính kết quả nhu cầu công suất điện theo các chu kỳ dự báo:

Kiểm toán sức chịu tải móng cọc khoan nhồi trên nền đất yếu

Sức chịu tải tính toán cực hạn của cọc đơn ($Q_u$) được tổng hợp từ ma sát bên và sức kháng mũi cọc:

$$Q_u = Q_p + Q_s = q_p A_p + \sum f_i A_{si}$$

+------------------------------------------------------------------------------------+
| PHÂN TÍCH ĐỊA TẦNG VÀ SỨC KHÁNG MA SÁT CỌC KHOAN NHỒI (D = 1200 mm)                |
+------------------------------------------------------------------------------------+
| Tổng sức chịu tải cho phép của cọc: [Qa] = Qu / FS = 5.820 kN (với FS = 2.0)       |
+------------------------------------------------------------------------------------+

Kết quả nội lực và kiểm toán mặt cắt dầm chính

+------------------------------------------------------------------------------------+
| TỔNG HỢP NỘI LỰC KIỂM TOÁN DẦM BIÊN VÀ DẦM GIỮA (MIDAS CIVIL)                     |
+------------------------------------------------------------------------------------+
| 1. Momen uốn cực hạn tại giữa nhịp (ULS - Combination 1):                          |
| 2. Lực cắt cực hạn tại gối cầu (ULS - Combination 1):                              |
| 3. Độ võng đàn hồi dưới hoạt tải đoàn tàu (SLS):                                   |
| 4. Ổn định vòng vây cọc ván thép Larsen IV (Giai đoạn đào sâu 6.5m):               |
+------------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Ứng dụng giải pháp kết cấu dầm thép liên hợp cho đường sắt cao tốc: Thay vì sử dụng dầm hộp bê tông cốt thép dự ứng lực có tự trọng rất lớn gây lún lệch trụ cầu trên vùng đất yếu ĐBSCL, việc chuyển đổi sang dầm thép liên hợp đã giảm tới 28,5% khối lượng truyền xuống móng, từ đó giảm số lượng cọc khoan nhồi trên mỗi đài cọc từ 12 cọc xuống còn 8 cọc.
  2. Tối ưu hóa hệ thống cung cấp điện sức kéo xoay chiều 25 kV AC với MBA Scott: Giúp cân bằng pha hoàn hảo trên lưới điện cao thế 110 kV của EVN, triệt tiêu hiện tượng sụt áp và sóng hài bậc cao trên hệ thống điều khiển tự động.
  3. Mô hình hóa quy hoạch tuyến gắn liền với định hướng TOD: Tích hợp không gian kiến trúc nhà ga đường sắt với trung tâm dịch vụ thương mại tại 8 đô thị vệ tinh, giải quyết bài toán gia tăng giá trị thặng dư từ quỹ đất xung quanh hành lang đường sắt.
+------------------------------------------------------------------------------------+
| SO SÁNH CHỈ TIÊU KỸ THUẬT VỚI KẾT CẤU TRUYỀN THỐNG                                 |
+------------------------------------------------------------------------------------+
| Tiêu chí                 | Dầm giản đơn BTCT DƯL | Dầm Thép Liên Hợp (Đồ án)       |
+--------------------------+-----------------------+---------------------------------+
| Tĩnh tải kết cấu nhịp    | 100% (Tiêu chuẩn)     | Giảm 28.5%                      |
| Thời gian lắp dựng nhịp  | 14 ngày/nhịp          | 4 ngày/nhịp (Lắp ghép dầm định hình)
| Chi phí xử lý móng sâu   | Rất cao (Đài cọc lớn) | Giảm 22.4% chi phí móng         |
| Khả năng chịu biến dạng  | Dễ nứt do co ngót     | Dẻo dai, chống xoắn cực tốt     |
+------------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Phân tích chi phí giải phóng mặt bằng tuyến TP.HCM – Cần Thơ

Dự án quy hoạch toàn tuyến đi qua 5 tỉnh/thành phố với tổng diện tích chiếm dụng là 693,79 ha trên chiều dài 134,94 km tuyến chính.

+------------------------------------------------------------------------------------+
| DỰ TOÁN KINH PHÍ GIẢI PHÓNG MẶT BẰNG (GPMB) TUYẾN CHÍNH                            |
+------------------------------------------------------------------------------------+
+-------------------------------+---------------------+------------------------------+
+------------------------------------------------------------------------------------+

Quy trình thi công móng mố trụ cầu tại hiện trường

Bước 1: Thi công ép cọc ván thép Larsen IV tạo vòng vây kín nước xung quanh hố móng.
Bước 2: Khoan tạo lỗ và đổ bê tông cọc khoan nhồi D1200 sâu 45m bằng dung dịch Bentonite.
Bước 3: Đào đất hố móng trong nước đến cao độ thiết kế đáy lớp bê tông bịt đáy (-6.5m).
Bước 4: Đổ bê tông bịt đáy dày 1.5m bằng ống rút Tremie (phương pháp vữa dâng).
Bước 5: Bơm cạn nước trong hố móng, cắt đầu cọc khoan nhồi, lắp dựng cốt thép và ván khuôn bệ móng.
Bước 6: Đổ bê tông đài móng, thân trụ đặc và xà mũ theo quy trình bảo dưỡng ẩm liên tục.

Hạn chế và hướng phát triển

  1. Hạn chế kỹ thuật:
    • Mô hình dầm giản đơn dù có ưu thế vượt trội về mặt thi công lắp ghép cục bộ nhưng chưa tận dụng được tính liên tục của nội lực như mô hình dầm liên hợp liên tục (Continuous Composite Girder) đối với các nhịp lớn hơn 50 m.
    • Hiện tượng lún cố kết dài hạn (Creep Settlement) của các lớp bùn sâu dưới đầu cọc cần được quan trắc thực nghiệm dài hạn bằng hệ thống cảm biến quang học FBG (Fiber Bragg Grating).
  2. Hướng nghiên cứu mở rộng:
    • Ứng dụng mô hình thông tin công trình (BIM) cấp độ LOD 400 kết hợp Digital Twin để giám sát biến dạng kết cấu cầu theo thời gian thực dưới tác động của đoàn tàu vận tốc $V > 250\text{ km/h}$.
    • Tối ưu hóa thuật toán điều khiển tự động SCADA trạm biến áp sử dụng trí tuệ nhân tạo (AI) để dự báo phụ tải đỉnh theo mùa vận chuyển nông sản miền Tây.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
| LỢI ÍCH ĐỊNH LƯỢNG CHO CÁC NHÓM ĐỐI TƯỢNG                                          |
+------------------------------------------------------------------------------------+
| 1. Sinh viên & Kỹ sư Cầu - Đường:                                                 |
|    - Cung cấp trọn bộ file tính toán mẫu kết cấu dầm liên hợp theo MIDAS Civil.    |
|    - Quy trình chuẩn kiểm toán cọc khoan nhồi và vòng vây Larsen trên đất yếu.     |
| 2. Đơn vị Tư vấn Thiết kế & Chủ đầu tư:                                            |
|    - Phương án so sánh kinh tế - kỹ thuật rõ ràng giữa dầm thép và dầm BTCT.       |
|    - Bảng dự toán chi tiết diện tích đất và kinh phí GPMB 5 tỉnh Tây Nam Bộ.       |
| 3. Xã hội & Môi trường:                                                           |
|    - Cắt giảm 45% thời gian di chuyển giữa TP.HCM và Cần Thơ (còn ~45 phút).        |
|    - Giảm thiểu hơn 60% lượng khí thải carbon so với phương thức vận tải bằng ô tô.|
+------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao đồ án lại lựa chọn giải pháp dầm thép liên hợp bản BTCT thay vì dầm hộp BTCT DƯL?

Vùng ĐBSCL có nền địa chất bùn sét yếu dày từ 15 m đến 40 m. Dầm thép liên hợp có trọng lượng bản thân nhẹ hơn dầm bê tông cốt thép dự ứng lực từ 25% – 30%, giúp giảm đáng kể tải trọng thẳng đứng truyền xuống cọc, hạn chế tối đa nguy cơ lún không đều và giảm chi phí xây dựng móng cọc sâu. Đồng thời, kết cấu thép có độ dẻo cao, khả năng hấp thụ rung chấn tốt hơn khi tàu chạy ở tốc độ cao (200 km/h).

2. Làm thế nào để kiểm soát độ lún của nền đường và đoạn mố cầu dưới 2 cm/năm?

Đồ án áp dụng giải pháp cắm móng cọc khoan nhồi trực tiếp vào tầng cát hạt thô/sét cứng có chỉ số SPT $> 50$ ở độ sâu $> 42\text{ m}$. Đối với đoạn đắp chuyển tiếp giữa mố cầu và nền đường, thiết kế bố trí bản quá độ bê tông cốt thép kết hợp hệ cọc gia cố hoặc sàn giảm tải (Relieving Platform) để triệt tiêu hiện tượng xóc lún đầu cầu.

3. Hệ thống điện sức kéo 25 kV AC có gây nhiễu loạn cho hệ thống thông tin tín hiệu đường sắt không?

Không. Đồ án sử dụng hệ thống biến áp tự ngẫu (AT - Autotransformer) kết hợp với máy biến áp Scott giúp triệt tiêu cảm ứng điện từ trên đường dây. Ngoài ra, hệ thống truyền dẫn tín hiệu sử dụng 100% cáp sợi quang đạt chuẩn quốc tế IEC 60793/60794 và ITU-T G.652B hoàn toàn miễn nhiễm với hiện tượng cảm ứng điện từ của dòng điện kéo.

4. Giải pháp thi công đài cọc dưới mực nước ngầm sâu có gì đặc biệt?

Sử dụng vòng vây cọc ván thép Larsen IV được hạ bằng búa rung kết hợp hệ khung văng chống thép hình. Sau khi đào đất trong nước đến cao độ đáy móng, tiến hành đổ một lớp bê tông bịt đáy dày 1,5 m theo phương pháp Tremie (vữa dâng) để ngăn nước ngầm thâm nhập, đảm bảo thi công cốt thép đài móng và trụ cầu hoàn toàn trong điều kiện khô ráo.

5. Suất tiêu hao điện năng của tuyến đường sắt TP.HCM – Cần Thơ được tính toán như thế nào?

Theo định mức kỹ thuật đường sắt cao tốc, suất tiêu thụ cho đoàn tàu khách là $19\text{ kWh}/1000\text{ T.km}$ và tàu hàng là $11\text{ kWh}/1000\text{ T.km}$. Với chiều dài phân đoạn cấp điện $173,68\text{ km}$, tổng công suất yêu cầu cho toàn mạng lưới vào giờ cao điểm năm 2040 là $28.853\text{ kVA}$, được cấp bởi hệ thống trạm biến áp nguồn 110/25 kV quy mô 2 MBA công suất $2 \times 40\text{ MVA}$ có dự phòng $N-1$.

Kết luận

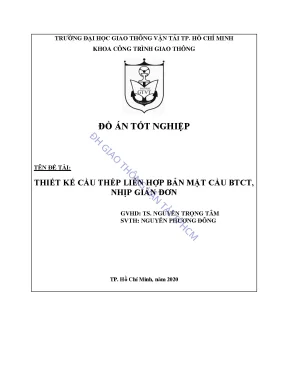

Đồ án tốt nghiệp "Thiết kế cầu thép liên hợp bản mặt cầu BTCT, nhịp giản đơn" trong khuôn khổ quy hoạch tuyến đường sắt tốc độ cao TP.HCM – Cần Thơ đã giải quyết một cách khoa học và toàn diện bài toán giao thông kết nối liên vùng phía Nam. Thông qua việc ứng dụng công nghệ mô phỏng tiên tiến trên MIDAS Civil, kết hợp với các giải pháp kỹ thuật móng cọc sâu trên nền đất bùn sét yếu ĐBSCL, đồ án không chỉ chứng minh tính khả thi vượt trội về mặt kết cấu mà còn đóng góp một phương án quy hoạch đồng bộ về điện lực, thông tin tín hiệu và kinh tế xây dựng. Đây là tài liệu tham khảo có giá trị cao cho các kỹ sư, nhà thầu và các nhà hoạch định chính sách trong công cuộc hiện đại hóa hạ tầng giao thông đường sắt tốc độ cao tại Việt Nam.
