Hướng Dẫn Sử Dụng IC 555 và 4017 Trong Thiết Kế Mạch Điện Tử

Vi mạch định thời NE555 và bộ đếm thập phân CD4017 tạo nên nền tảng kinh điển trong kỹ thuật số và thiết kế điện tử tương tự. 52 trang · Hutech.

• Trường học: Hutech
• Đề tài: Hướng Dẫn Sử Dụng IC 555 và 4017 Trong Thiết Kế Mạch Điện Tử
• Loại tài liệu: bài tập

Mục lục chi tiết

• 1. BÀI 1: LÀM QUEN VỚI PHẦN MỀM PROTEUS VA TIM HIỆU VỀ LINH KIỆN ĐIỆN TỬ
• 1.1. MỤC ĐÍCH YÊU CÂU
• 1.2. CHUẨN BỊ DỤNG CỤ
• 1.3. NỘI DUNG THỰC HIỆN
• 2. BÀI 2: VẼ SƠ ĐỒ NGUYÊN LÝ TRÊN GIAO DIỆN SCHEMATIC CAPTURE
• 2.1. MỤC ĐÍCH YÊU CÂU
• 2.2. CHUẨN BỊ DỤNG CỤ
• 2.3. NỘI DUNG THỰC HIỆN
• 3. BÀI 3: THIẾT KẾ BẢN VẼ MẠCH IN MÁCH CÁM BIÊN ÁNH SÁNG
• 3.1. MỤC ĐÍCH YÊU CÂU
• 3.2. CHUẨN BỊ DỤNG CỤ
• 3.3. NỘI DUNG THỰC HIỆN
• 4. BÀI 4: KỸ THUẬT HAN VA THI CONG MÁCH CÁM BIÊN ÁNH SÁNG
• 4.1. MỤC ĐÍCH YÊU CÂU
• 4.2. CHUẨN BỊ DỤNG CỤ
• 4.3. NỘI DUNG THỰC HIỆN
• 5. BÀI 5: THIẾT KẾ MÁCH ĐÉM DÙNG IC 555 VÀ 4017
• 5.1. MỤC ĐÍCH YÊU CÂU
• 5.2. CHUẨN BỊ DỤNG CỤ
• 5.3. NỘI DUNG THỰC HIỆN
• 6. BÀI 6: THI CÔNG MẠCH ĐẾM DÙNG IC 555 VÀ 4017
• 6.1. MỤC ĐÍCH YÊU CÂU
• 6.2. CHUẨN BỊ DỤNG CỤ
• 6.3. NỘI DUNG THỰC HIỆN

Tóm tắt

I. Tổng quan cấu trúc vi mạch định thời IC 555 và 4017

Vi mạch định thời NE555 và bộ đếm thập phân CD4017 tạo nên nền tảng kinh điển trong kỹ thuật số và thiết kế điện tử tương tự. Vi mạch 555 hoạt động như bộ dao động đa hài bất ổn định nhằm sinh chuỗi xung vuông liên tục với tần số điều chỉnh linh hoạt. Tần số dao động phụ thuộc vào thông số điện trở và tụ điện ngoại vi. Trong khi đó, IC 4017 là bộ đếm Johnson 5 giai đoạn tích hợp mạch giải mã 10 đầu ra độc lập. Linh kiện này ghi nhận sườn dương của xung đồng hồ tại chân đầu vào để kích hoạt mức điện áp cao tuần tự từ ngõ ra số 0 đến ngõ ra số 9. Sự kết hợp giữa hai phần tử tạo thành hệ thống đồng bộ hóa hoàn chỉnh. Cấu trúc phần cứng đơn giản giúp tiết kiệm diện tích mạch in và chi phí sản xuất linh kiện. Sự phối hợp này loại bỏ nhu cầu sử dụng các bộ vi điều khiển đắt tiền trong các bài toán điều khiển logic tuần tự đơn giản. Hệ thống đảm bảo độ tin cậy vận hành ổn định trong nhiều điều kiện nguồn cấp khác nhau từ 5V đến 15V. Đây là giải pháp nhập môn quan trọng trong đào tạo kỹ thuật điện tử công nghiệp.

1.1. Cấu hình chân chức năng của IC 555

Vi mạch định thời NE555 tiêu chuẩn đóng vỏ dạng DIP-8 gồm tám chân chức năng riêng biệt. Chân 1 nối đất chuẩn Mass. Chân 2 nhận tín hiệu kích hoạt Trigger để bắt đầu chu kỳ định thời khi điện áp giảm dưới một phần ba mức nguồn. Chân 3 xuất tín hiệu ngõ ra Output với khả năng cung cấp dòng điện tải tới 200mA. Chân 4 là chân Reset tích cực ở mức logic thấp. Chân 5 nhận điện áp điều khiển Control Voltage để lọc nhiễu dao động. Chân 6 đóng vai trò ngưỡng Threshold ngắt chu kỳ khi điện áp tụ vượt hai phần ba nguồn cấp. Chân 7 kết nối xả điện tụ Discharge qua transistor hở cực thu bên trong. Chân 8 cấp nguồn dương VCC cho toàn bộ linh kiện vận hành.

1.2. Đặc tính kỹ thuật của IC đếm CD4017

Vi mạch CD4017 thuộc họ vi mạch CMOS đóng gói theo chuẩn DIP-16 với mức tiêu thụ năng lượng thấp. Linh kiện sở hữu mười đầu ra logic độc lập ký hiệu từ Q0 đến Q9. Chân 14 là ngõ vào nhận xung Clock kích hoạt trạng thái đếm theo sườn dương. Chân 13 là ngõ Clock Inhibit nhằm khóa chức năng đếm khi nối lên mức điện áp cao. Chân 15 thực hiện chức năng Master Reset đưa toàn bộ mạch về trạng thái khởi tạo ban đầu tại ngõ ra Q0. Chân 12 cung cấp tín hiệu Carry Out chu kỳ hoàn thành mười bước đếm để ghép tầng với các vi mạch kế tiếp. Chân 8 là chân nối đất chung và chân 16 nhận nguồn nuôi VDD từ 3V đến 18V. Đặc tính dải nguồn rộng mang lại khả năng tương thích cao với các mạch ngoài.

II. Phân tích các lỗi kỹ thuật khi ghép nối IC 555 và 4017

Quá trình tích hợp vi mạch định thời NE555 với bộ đếm CD4017 thường xuyên đối mặt với các hiện tượng nhiễu xung kích và suy giảm tín hiệu logic. Vấn đề phổ biến nhất là hiện tượng nhảy bước đếm ngoài ý muốn do xung dội tiếp điểm hoặc sườn xung Clock của IC 555 không đủ độ dốc tiêu chuẩn. Khi IC 555 chuyển trạng thái từ mức thấp lên mức cao, nội trở chuyển mạch tạo ra dao động quá độ trên đường dây cấp nguồn. Dao động này thâm nhập trực tiếp vào chân Clock của IC 4017 gây kích hoạt sai lệch bước logic. Bên cạnh đó, việc thả nổi chân điều khiển hoặc không nối đất cho các ngõ vào không sử dụng khiến mạch dễ thu nhận sóng nhiễu điện từ trường môi trường. Dòng điện ngõ ra của bộ đếm CD4017 rất nhỏ, chỉ đạt khoảng vài miliampe tại điện áp chuẩn 5V. Do đó, việc đấu nối trực tiếp tải công suất lớn như cuộn hút rơ-le hoặc dãy bóng đèn LED nhiều nhánh mà không dùng tầng đệm khuếch đại sẽ làm sụt áp nguồn nghiêm trọng. Hiện tượng này dẫn đến hư hỏng cấu trúc bán dẫn bên trong IC và làm tê liệt toàn bộ hệ thống điều khiển.

2.1. Hiện tượng sai pha và nhiễu xung nhịp kích

Hiện tượng sai lệch xung nhịp xảy ra khi chân 14 của CD4017 tiếp nhận tín hiệu không đồng nhất từ ngõ ra chân 3 của NE555. Quá trình phóng nạp của tụ điện qua chân 6 và chân 7 dễ tạo gai điện áp do đường dây mạch in dài gây điện cảm ký sinh. Gai điện áp này khiến bộ đếm Johnson nhận diện thành nhiều xung kích liên tiếp trong cùng một chu kỳ thời gian. Kết quả ghi nhận là mạch nhảy cóc qua hai hoặc ba trạng thái ngõ ra cùng lúc. Ngoài ra, việc thiết kế khoảng cách đặt linh kiện quá xa trên bo mạch làm tăng trở kháng đường truyền. Điều này tạo điều kiện cho xung nhiễu tần số cao từ môi trường xâm nhập vào ngõ vào đồng hồ. Hệ thống mất ổn định nếu thiếu tụ lọc.

2.2. Vấn đề quá tải dòng ngõ ra và sụt áp nguồn

Đặc tính tải ngõ ra là điểm thắt cổ chai kỹ thuật đáng chú ý của bộ vi mạch CD4017. Các ngõ ra logic chỉ có khả năng chịu dòng cực đại trong giới hạn khoảng 10mA tại mức nguồn nuôi 10V và giảm xuống dưới 3mA ở nguồn nuôi 5V. Đấu nối trực tiếp các linh kiện công suất lớn hoặc tải cuộn dây làm chân ngõ ra hoạt động vượt ngưỡng nhiệt độ giới hạn. Điều này tạo ra xung dòng ngược phá hủy cổng logic bên trong vi mạch. Thêm vào đó, việc thiếu điện trở hạn dòng cho các diode phát quang làm sụt điện áp trên đường bus nguồn VCC. Hiện tượng sụt áp đột ngột làm mạch định thời NE555 mất chuẩn điện áp so sánh nội, gây méo chu kỳ xung và treo toàn mạch.

III. Giải pháp thiết kế mạch đếm dùng IC 555 và 4017 tối ưu

Quy trình khắc phục triệt để các vấn đề nhiễu và sụt áp đòi hỏi giải pháp phối hợp phần cứng chuẩn xác. Tầng tạo xung NE555 cần được cấu hình theo chế độ dao động đa hài ổn định với mạng điện trở R1, biến trở R2 và tụ nạp C1. Tần số phát xung tính toán theo công thức chuẩn f = 1.44 / ((R1 + 2*R2) * C1). Chân 5 của IC 555 luôn phải đấu qua một tụ gốm 10nF xuống mass để triệt tiêu nhiễu điện áp chuẩn. Trên đường liên lạc giữa chân 3 của NE555 và chân 14 của CD4017, việc bố trí thêm một điện trở kéo xuống hoặc tầng lọc thông thấp RC giúp làm mịn sườn xung kích, triệt tiêu hoàn toàn hiện tượng dội xung. Đối với chân Reset số 15 của IC 4017, nếu muốn giới hạn số bước đếm N nhỏ hơn 10, chỉ cần kết nối trực tiếp ngõ ra thứ N quay trở lại chân 15. Chân 13 phải nối trực tiếp xuống mass để mở khóa liên tục ngõ vào xung. Đồng thời, nguồn cấp cần bố trí tụ hóa lọc nguồn 100uF song song tụ gốm 100nF đặt sát chân vi mạch nhằm duy trì điện áp ổn định.

3.1. Kỹ thuật ghép nối tầng điều khiển công suất

Để điều khiển các tải tiêu thụ dòng lớn, hệ thống bắt buộc phải tích hợp mạch đệm chuyển tiếp tại các đầu ra của CD4017. Giải pháp đơn giản nhất là sử dụng transistor lưỡng cực NPN như C1815 hoặc 2N2222 mắc theo cấu hình cực phát chung. Cực gốc Base của transistor kết nối với đầu ra Q thông qua điện trở hạn dòng 1kOhm đến 4.7kOhm. Cực thu Collector đấu nối trực tiếp với tải và diode dập xung ngược 1N4148 khi điều khiển rơ-le. Đối với tải công suất lớn hoặc cần cách ly điện áp lưới xoay chiều, linh kiện quang ghép PC817 hoặc vi mạch đệm ULN2003 là lựa chọn tối ưu. Vi mạch ULN2003 tích hợp sẵn bảy mảng transistor Darlington cùng diode dập xung nội, giúp đơn giản hóa mạch in và nâng cao độ an toàn vận hành.

3.2. Quy trình thiết kế mạch in PCB và kỹ thuật hàn

Thiết kế bản vẽ mạch in PCB trên phần mềm mô phỏng Proteus yêu cầu tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật. Đường mạch cấp nguồn và đường mass cần thiết kế độ rộng lớn từ T40 đến T50 để giảm thiểu suy hao điện áp. Các đường dây tín hiệu nối giữa chân 3 của IC 555 và chân 14 của IC 4017 phải đi ngắn nhất, tránh chạy song song với đường nguồn. Kích thước pad hàn cho chân IC cần đạt tối thiểu 70-30 nhằm bảo đảm bám dính đồng khi khoan lỗ. Trong quá trình hàn linh kiện, việc làm sạch mũi hàn và tráng chì đều đặn giúp hạn chế lớp xỉ oxy hóa. Thao tác gia nhiệt dứt khoát trong ba giây bảo vệ an toàn cho cấu trúc bán dẫn bên trong IC.

IV. Ứng dụng thực tiễn của vi mạch IC 555 và 4017 trong đời sống

Sự kết hợp giữa vi mạch định thời 555 và IC đếm thập phân 4017 mang lại giải pháp điều khiển tự động hóa đơn giản, chi phí thấp và độ bền bỉ cao. Mặc dù công nghệ vi điều khiển và vi xử lý hiện đại phát triển vượt bậc, mạch đếm phần cứng thuần túy này vẫn giữ vị trí trọng tâm trong nhiều ứng dụng thực tế. Ứng dụng phổ biến nhất là hệ thống đèn trang trí quảng cáo, bảng hiệu đèn chạy đuổi nhiều hiệu ứng và đèn tín hiệu giao thông thu nhỏ. Trong công nghiệp, bộ đôi vi mạch được dùng để tạo chuỗi xung kích tuần tự cho hệ thống cấp phôi tự động, kích hoạt van khí nén và chia tần số tín hiệu đo lường. Mạch còn được tích hợp vào các thiết bị bảo mật dân dụng như chuông báo động ngắt quãng hoặc khóa số điện tử đơn giản. Ưu thế không cần lập trình phần mềm giúp hệ thống miễn nhiễm hoàn toàn với lỗi tràn bộ nhớ hoặc xung đột mã lệnh. Đây là mô hình giảng dạy kinh điển giúp người học nắm vững bản chất logic nhị phân và nguyên lý dao động điện tử.

4.1. Thiết kế hệ thống đèn chạy hiệu ứng trang trí

Hệ thống đèn LED chạy đuổi là mạch ứng dụng phổ biến nhất của bộ đôi NE555 và CD4017. Xung ra chân 3 của 555 làm dịch chuyển vị trí sáng của mười bóng LED kết nối từ ngõ Q0 đến Q9. Người thiết kế điều chỉnh tốc độ chạy đèn nhanh hay chậm bằng cách thay đổi giá trị biến trở tinh chỉnh tại mạch định thời. Bằng việc kết hợp các diode 1N4148 để nhóm nhiều ngõ ra với nhau, mạch có thể tạo ra nhiều hiệu ứng ánh sáng phong phú như quét qua lại, nhấp nháy xen kẽ hoặc hiệu ứng sao băng. Mạch đèn chạy đuổi sở hữu cấu trúc gọn gàng, hoạt động bền bỉ, tiêu hao ít năng lượng và dễ dàng lắp đặt trong các bảng hiệu quảng cáo ngoài trời.

4.2. Mạch tạo chuỗi tín hiệu điều khiển tuần tự công nghiệp

Trong tự động hóa sản xuất, mạch đếm tuần tự đóng vai trò điều phối các chấp hành theo chu trình thời gian cố định. Tín hiệu xung từ NE555 kích hoạt CD4017 lần lượt bật tắt các rơ-le trung gian. Các rơ-le này cung cấp nguồn cho van điện từ đóng mở xi lanh khí nén, mô-tơ băng tải hoặc đầu phun sơn tự động. Việc điều chỉnh biến trở trên IC 555 cho phép đồng bộ nhịp nhàng tốc độ sản xuất của dây chuyền mà không cần can thiệp vào máy tính lập trình PLC. Hệ thống vận hành ổn định trong môi trường công nghiệp có nhiễu sóng cao nhờ tính kháng nhiễu vốn có của công nghệ CMOS khi cấp nguồn 12V. Đây là giải pháp tiết kiệm chi phí tối đa cho các xưởng cơ khí chế tạo vừa và nhỏ.

Nội dung chính

Đánh Giá Giáo Trình: Thực Tập Công Nhân Điện Tử (Mã Học Phần: 1.ELE357)

Tổng quan về giáo trình

Giáo trình "Thực tập Công nhân Điện tử" (mã học phần: 1.ELE357) do ThS. Bùi Hữu Hiên biên soạn, được lưu hành nội bộ phục vụ công tác đào tạo tại Viện Kỹ thuật thuộc Đại học Công nghệ TP.HCM (HUTECH). Trong chương trình đào tạo khối ngành Kỹ thuật Điện - Điện tử và Cơ điện tử, đây là học phần thực hành cơ sở mang tính chất nhập môn kỹ thuật. Tài liệu được thiết kế nhằm giúp sinh viên bước đầu tiếp cận với môi trường xưởng thực hành, nắm vững quy chuẩn an toàn, nhận diện linh kiện và hình thành kỹ năng gia công mạch in.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học khả năng khảo sát, kiểm tra thông số các linh kiện điện tử thụ động và tích cực cơ bản; sử dụng thành thạo phần mềm thiết kế mạch điện tử Proteus (bao gồm hai phân hệ Schematic Capture và PCB Layout); đọc hiểu datasheet; thiết kế và thi công hoàn chỉnh bản mạch in một lớp (Single-sided PCB) từ sơ đồ nguyên lý cho trước; rèn luyện kỹ năng hàn chì đạt chuẩn kỹ thuật; cuối cùng là vận hành, đo đạc và cân chỉnh mạch điện tử hoạt động chính xác.

Cấu trúc giáo trình tiếp cận theo mô hình đào tạo theo dự án kết hợp thực hành xưởng (Project-based Learning). Thay vì phân tách rời rạc giữa lý thuyết và thực hành, tài liệu xây dựng tiến trình logic: từ làm quen linh kiện, thiết kế đồ họa vi tính, chế tác cơ - hóa học mạch in thủ công, đến lắp ráp và kiểm thử sản phẩm. Điểm đặc thù của tài liệu là việc chuẩn hóa quy trình thao tác kỹ thuật chi tiết đến từng kích thước chân linh kiện, mã thư viện phần mềm, thông số nhiệt độ hàn và tỷ lệ hợp kim chì hàn, giúp người học chuyển hóa kiến thức sơ đồ nguyên lý thành sản phẩm phần cứng vật lý hoàn chỉnh.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ thành 6 bài học thực hành trọng tâm và 3 phần phụ lục kỹ thuật bổ trợ:

• Bài 1: Làm quen với phần mềm Proteus và tìm hiểu về linh kiện điện tử
  Cung cấp phương pháp sử dụng đồng hồ vạn năng (VOM) chỉ thị kim trong phép đo nguội (kiểm tra thông mạch, đánh giá tình trạng linh kiện) và phép đo nóng (đo điện áp DC/AC, đo dòng điện). Giới thiệu đặc tính, quy cách đọc mã màu và hình dáng của các linh kiện thông dụng: điện trở công suất 1/4W, tụ điện phân cực (tụ hóa) và không phân cực (tụ gốm/tụ AC), Diode chỉnh lưu (1N4148, Diode cầu 1A/100V), LED đơn, IC ổn áp tuyến tính họ 78xx/79xx (tiêu biểu là 7806), Transistor lưỡng cực BJT loại NPN (như 2SC1815), IC khuếch đại thuật toán (Op-Amp 741) và Relay điện từ.
• Bài 2: Vẽ sơ đồ nguyên lý trên giao diện Schematic Capture
  Hướng dẫn chi tiết quy trình số hóa sơ đồ mạch điện trên công cụ ISIS của Proteus. Trọng tâm là thao tác tra cứu linh kiện trong thư viện Pick Device (sử dụng các từ khóa: TBL, BRIDGE, CAP, 7806, RES, POT-HG, 741, RLY-NTE-46, NPN), cấu hình chân linh kiện xuyên lỗ (Through-Hole), sử dụng công cụ gán vỏ chân (Packaging Tool) cho các linh kiện chưa có định dạng chuẩn (như Relay, Transistor TO-92, Biến trở PRE-SQ4) và thiết lập các nhãn nguồn/đất (POWER, GROUND). Sơ đồ nguyên lý được triển khai là mạch cảm biến ánh sáng tích hợp khối nguồn ổn áp tuyến tính 6V.
• Bài 3: Thiết kế bản vẽ mạch in mạch cảm biến ánh sáng trên PCB Layout
  Chuyển đổi dữ liệu Netlist từ sơ đồ nguyên lý sang giao diện ARES. Quy định kích thước đường biên mạch (Board Edge) chuẩn 54mm x 74mm; sử dụng công cụ bố trí linh kiện tự động (Auto-Placer) và sắp xếp lại thủ công theo khối chức năng; đi dây trên lớp đồng đáy (Bottom Copper); cấu hình độ rộng đường dây nguồn (VCC, GND) tối thiểu đạt T50; thiết lập kích thước lỗ hàn (Through-hole Pad Mode) cho IC đạt tối thiểu 70-30; kỹ thuật bo góc đường mạch và in nhãn tên mạch dưới dạng ảnh đảo ngược (Mirror) trước khi xuất file định dạng PDF.
• Bài 4: Kỹ thuật hàn và thi công mạch cảm biến ánh sáng
  Triển khai gia công phần cứng: chọn mũi khoan phù hợp (0.8mm cho điện trở, IC; 1.0mm - 1.2mm cho tụ hóa lớn, diode 1A, chân TO-220; 1.5mm cho cọc nối); lắp ráp linh kiện theo quy tắc "thấp trước - cao sau"; đo kiểm điện áp cấp nguồn chân 4 và chân 7 của Op-Amp đạt 6V; cân chỉnh biến trở RV2 (5kΩ) để đặt điện áp tham chiếu ngõ vào không đảo ($V_{in+}$ tại chân 3) đạt 3V; cân chỉnh biến trở RV1 (50kΩ) nối với quang trở (LDR) để điện áp ngõ vào đảo ($V_{in-}$ tại chân 2) chuyển đổi linh hoạt quanh ngưỡng 3V (từ 2V khi có sáng lên trên 3V, đạt xấp xỉ 4V khi che tối); kiểm tra sự chuyển mức logic ngõ ra (chân 6) để đóng ngắt Transistor C1815 điều khiển Relay.
• Bài 5: Thiết kế mạch đếm dùng IC 555 và 4017
  Mở rộng kiến thức sang lĩnh vực kỹ thuật số với mạch đếm Modulo-4 hiển thị 4 LED. Hướng dẫn phân tích cấu trúc IC định thời NE555 đóng vai trò bộ dao động đa hài tạo chuỗi xung vuông Clock và IC đếm thập phân Johnson CMOS 4017. Hướng dẫn thiết kế mạch nguyên lý, bố trí linh kiện ưu tiên IC trung tâm, giải quyết bài toán giao chéo đường mạch bằng việc sử dụng 2 liên kết Jumper trên bản mạch in một lớp.
• Bài 6: Thi công mạch đếm dùng IC 555 và 4017
  Gia công, khoan và hàn lắp mạch đếm Mod 4. Thực hiện kết nối đường nguồn 6VDC từ board nguồn Bài 1 sang board đếm; kiểm thử hoạt động nhấp nháy tuần tự đuổi nhau của 4 đèn LED (từ LED 1 đến LED 4 và tự động quay vòng lặp).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố ba khối kiến thức cốt lõi:

1. Lý thuyết mạch nguồn và khuếch đại: Nguyên lý biến đổi điện áp AC sang DC, mạch chỉnh lưu cầu, lọc gợn sóng qua tụ hóa và mạch ổn áp tuyến tính bằng IC 7806. Nguyên lý mạch so sánh điện áp không hồi tiếp (vòng hở) dùng bộ khuếch đại thuật toán Op-Amp: khi $V_{in-} < V_{in+}$ thì $V_{out} = V_{bh+}$ (bão hòa dương, xấp xỉ điện áp nguồn), khi $V_{in-} > V_{in+}$ thì $V_{out} = V_{bh-}$ (bão hòa âm, xấp xỉ 0V).
2. Lý thuyết chuyển mạch bán dẫn và kích từ: Vận hành của Transistor BJT ở chế độ đóng ngắt (khóa/bão hòa) điều khiển tải cuộn dây Relay, giải pháp triệt tiêu tia lửa điện và dòng điện cảm ứng ngược bảo vệ Transistor.
3. Lý thuyết mạch xung - số: Cấu trúc mạch dao động đa hài phi ổn (Astable Multivibrator) của IC 555 để tính toán chu kỳ xung kích, kết hợp với bộ đếm Johnson thập phân 4017 giải mã ra 10 ngõ ra độc lập, ứng dụng cấu hình chân Reset để tạo mạch đếm rút gọn Mod 4.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Nhận dạng linh kiện thông qua ký hiệu, mã màu, đóng vỏ; tra cứu datasheet; sử dụng phần mềm EDA Proteus thành thạo từ khâu bắt sơ đồ nguyên lý đến xuất bản in; thao tác cơ khí khoan mạch với các loại đường kính mũi khoan từ 0.3mm đến 2.0mm; thực hiện quy trình ăn mòn hóa học tấm đồng Bakelit.
• Kỹ năng phân tích (Analytical skills): Phân tích sự phân chia điện áp trên cầu phân áp quang trở; tính toán điện áp tham chiếu; phân tích mạch lỗi thông qua phương pháp đo nguội (kiểm tra tính liên tục, ngắn mạch, hở mạch) và đo nóng (đo sụt áp từng tầng linh kiện).
• Năng lực thực tế (Practical competencies): Làm chủ kỹ thuật hàn linh kiện điện tử: căn chỉnh dải nhiệt độ mỏ hàn từ 240°C đến 350°C tùy quy cách chân linh kiện, kiểm soát thời gian gia nhiệt 5-7 giây, tráng thiếc chống oxy hóa đầu mỏ hàn, xử lý mối hàn ngấu tròn bóng bằng hợp kim thiếc-chì đúng tỷ lệ.

---

Phương pháp giảng dạy và học tập

Tài liệu áp dụng phương pháp tiếp cận sư phạm thực chứng kết hợp trách nhiệm cá nhân nghiêm ngặt. Lộ trình học tập yêu cầu sinh viên phải hoàn thành nhiệm vụ chuẩn bị độc lập ở nhà trước khi bước vào giờ thực hành trên xưởng. Cụ thể, các công đoạn thiết kế bản vẽ trên máy tính và chế tác tấm mạch in thô (in laser, ủi nhiệt, ăn mòn hóa chất, phủ nhựa thông bảo vệ) phải được hoàn thiện ngoài giờ học. Buổi học tại xưởng chỉ tập trung vào khâu khoan lỗ, lắp ráp, hàn chì và đo đạc cân chỉnh.

Các bài tập thực hành được chuẩn hóa dưới dạng hai dự án phần cứng hoàn chỉnh:

1. Mạch cảm biến ánh sáng đóng ngắt Relay dùng Op-Amp 741.
2. Mạch đèn nháy 4 LED tuần tự dùng IC 555 kết hợp IC 4017.

Phương pháp đánh giá kết quả học tập được quy định chặt chẽ theo khung phân bổ của Viện Kỹ thuật HUTECH:

• Điểm đánh giá quá trình (trọng số 30%): Bao gồm điểm chuyên cần (10%), bài tập chuẩn bị về nhà (15%) và mức độ tham gia tích cực trên lớp (5%). Giáo trình quy định chế tài cụ thể: sinh viên không có mạch in tự làm trước ở nhà sẽ nhận điểm 0 cho phần chuẩn bị bài, buộc phải rời xưởng và đăng ký học bù với nhóm khác do không đủ điều kiện thực hiện các bài tập tiếp theo.
• Điểm kiểm tra kết thúc học phần (trọng số 70%): Căn cứ trực tiếp trên sản phẩm phần cứng cuối cùng được nộp lại, chia thành hai tiêu chí định lượng: kỹ năng thiết kế bản vẽ mạch in PCB trên máy tính (chiếm 30%) và kỹ năng lắp ráp, hàn hoàn thiện, độ thẩm mỹ cùng khả năng vận hành chính xác của mạch điện (chiếm 40%).

---

Điểm nổi bật và cập nhật

• Chuẩn hóa quy trình chế tác PCB thủ công 5 bước: Tài liệu chi tiết hóa phương pháp làm mạch in tại nhà ở Phụ lục 1: (1) Chuẩn bị bề mặt tấm đồng Bakelit bằng giấy nhám mịn; (2) Kỹ thuật ủi nhiệt từ 10-15 phút bằng giấy in chuyên dụng; (3) Kỹ thuật ăn mòn bằng hóa chất ở nhiệt độ gia nhiệt 50°C kết hợp lắc dung dịch để gia tăng tốc độ phản ứng; (4) Làm sạch mực in bằng nước và giấy nhám; (5) Quét lớp dung dịch nhựa thông pha xăng thơm hoặc aceton để chống oxy hóa lớp đồng và đóng vai trò chất trợ hàn (Flux).
• Thông số quy chuẩn đóng gói linh kiện: Đưa ra các chỉ số kỹ thuật chính xác cho thiết kế mạch in một lớp như: kích thước pad IC tối thiểu 70-30 nhằm tránh tình trạng mũi khoan làm đứt toàn bộ vành đồng, khoảng cách chân tụ AC thay thế bằng CAP 15 thay vì CAP 10 để tránh chập chân, độ rộng đường mạch nguồn lớn hơn T50, cách dán nhãn linh kiện dạng chữ in hoa và lật ngược ảnh (Mirror) cho lớp Bottom Copper.
• Cơ sở khoa học về kỹ thuật luyện kim trong hàn thiếc: Phụ lục 2 cung cấp kiến thức nền tảng về thành phần kim loại của chì hàn: phân tích ưu thế cơ học của hợp kim eutectic $63% Sn / 37% Pb$ với điểm nóng chảy tối ưu và độ bóng cao so với tỷ lệ $60/40$, giới thiệu hợp kim không chì $96.5% Sn / Cu$; so sánh ưu - nhược điểm giữa máy hàn xung (gia nhiệt tức thời bằng biến áp dòng lớn) và máy hàn nung (gia nhiệt qua điện trở may-so), lưu ý người học sử dụng máy hàn nung khi thao tác với các linh kiện bán dẫn nhạy cảm như IC, Op-Amp và Transistor để tránh đánh thủng lớp cách điện.
• Mở rộng lý thuyết mạch so sánh: Phụ lục 3 trực quan hóa sơ đồ mạch so sánh vòng hở và so sánh vòng kín có trễ (Schmitt Trigger / Hysteresis), giải thích rõ cơ chế chuyển mạch khi tín hiệu đầu vào vượt ngưỡng tham chiếu $V_{ref}$.

---

Đối tượng sử dụng giáo trình

Giáo trình "Thực tập Công nhân Điện tử" được xây dựng cho các nhóm đối tượng sau:

• Sinh viên đại học và cao đẳng kỹ thuật: Phục vụ trực tiếp cho sinh viên năm thứ nhất hoặc đầu năm thứ hai các ngành Kỹ thuật Điện - Điện tử, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử, Công nghệ Kỹ thuật Máy tính. Tài liệu không đòi hỏi học phần tiên quyết, phù hợp cho người học bắt đầu từ con số không trong việc tiếp cận phần cứng.
• Giảng viên giảng dạy thực hành: Sử dụng làm tài liệu giảng dạy chuẩn hóa quy trình hướng dẫn xưởng, thống nhất thang đo đánh giá kỹ năng tay nghề và quản lý tiến độ thực hành của sinh viên qua các buổi học.
• Người tự học và kỹ thuật viên cơ sở: Cung cấp tài liệu tham khảo chi tiết, tuần tự cho những người cần rèn luyện kỹ năng thiết kế mạch in một lớp bằng Proteus và tự gia công bo mạch thủ công bằng phương pháp nhiệt mà không cần đầu tư dây chuyền sản xuất công nghiệp.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn riêng cho sinh viên khối kỹ thuật trình độ đại học/cao đẳng trong giai đoạn nhập môn ngành điện tử, cũng như các kỹ thuật viên cần nắm vững quy trình chế tạo bo mạch mẫu (prototyping) thủ công.

2. Cần kiến thức nền nào để học?

Học phần không yêu cầu môn học tiên quyết. Tuy nhiên, người học cần có khả năng sử dụng máy tính cá nhân để cài đặt phần mềm Proteus, tính cẩn thận, độ khéo tay trong thao tác cơ khí và ý thức tự học để hoàn thành nhiệm vụ làm mạch in ngoài giờ lên lớp.

3. Điểm khác biệt của tài liệu so với các giáo trình lý thuyết mạch khác là gì?

Tài liệu tập trung hoàn toàn vào kỹ năng thao tác thực tế và thi công vật lý. Giáo trình không đào sâu vào các phép toán vi tích phân phức tạp của lý thuyết mạch mà tập trung vào các quy chuẩn kỹ thuật: tra mã footprint linh kiện, đi dây mạch in, điều chỉnh nhiệt độ mỏ hàn, chọn cỡ mũi khoan và các bước cân chỉnh điện áp thực tế bằng đồng hồ đo.

4. Làm sao để tự học hiệu quả với tài liệu này?

Người học cần tuân thủ nghiêm ngặt tiến trình 6 bài học: tự vẽ lại sơ đồ nguyên lý trên máy tính, xuất file in đúng tỷ lệ, thực hiện chuẩn xác 5 bước làm mạch in thủ công và thực hành đo kiểm phân cực trước khi hàn. Đặc biệt, cần đọc kỹ các lưu ý an toàn và kỹ thuật điều chỉnh nhiệt độ hàn từ 240°C đến 350°C tại Phụ lục 2.

5. Có tài liệu bổ trợ nào kèm theo trong văn bản?

Giáo trình tích hợp sẵn 3 phụ lục kỹ thuật mang giá trị tra cứu cao:

• Phụ lục 1: Phương pháp làm mạch in thủ công tại nhà bằng phương pháp ủi nhiệt và ăn mòn hóa học.
• Phụ lục 2: Phân tích chuyên sâu về kỹ thuật hàn, phân loại thiếc hàn, chất trợ hàn, máy hàn nung/hàn xung và cách bảo dưỡng mạ đầu mỏ hàn.
• Phụ lục 3: Phân loại và nguyên lý cấu trúc các mạch so sánh điện áp dùng khuếch đại thuật toán (Op-Amp) vòng hở và vòng kín có trễ.

---

Kết luận

Giáo trình "Thực tập Công nhân Điện tử" của ThS. Bùi Hữu Hiên là tài liệu học tập thực hành có tính ứng dụng cao, chuẩn hóa toàn diện quy trình tạo ra một sản phẩm điện tử hoàn chỉnh ở mức độ cơ bản. Lộ trình tài liệu dẫn dắt người học đi từ thao tác đo kiểm trên linh kiện rời rạc, thiết kế bản vẽ trên phần mềm Proteus, tự gia công mạch in thủ công đến lắp ráp, hàn chì và cân chỉnh mạch điện hoạt động ổn định. Với các bài tập mẫu bám sát thực tế như mạch nguồn tuyến tính 7806, mạch cảm biến ánh sáng dùng Op-Amp 741 và mạch đếm số Mod 4 dùng IC 555 kết hợp IC 4017, tài liệu cung cấp nền tảng thao tác vững chắc, đáp ứng các yêu cầu kỹ thuật nền tảng cho sinh viên trước khi bước vào các đồ án chuyên ngành phức tạp hơn.

Trích đoạn nội dung tài liệu

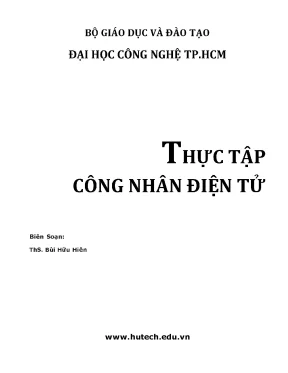

BỘ GIÁO DỤC VÀ ĐÀO TẠO ĐẠI HỌC CÔNG NGHỆ TP.HCM 'THực TẬP CÔNG NHÂN ĐIỆN TỬ Biên Soạn: ThS. Bùi Hữu Hiên www.vn THỰC TẬP CÔNG NHÂN ĐIỆN TỬ UAC AAT *1.ELE357* Các ý kiến đóng góp về tài liệu học tập này, xin gửi về e-mail cua ban biên tập: [e-mail] muctuc mg MỤC LỤC 000/01. III BÀI 1: LÀM QUEN VỚI PHẦN MEM PROTEUS VA TIM HIEU VE LINH KIEN DIEN TU .1 MỤC ĐÍCH YÊU CÂU.- cọc HH nh HH nh SE HH Hy BE HH KHE HE BE SH tr BE SE Hư 1 1.2 CHUẨN BỊ DỤNG CỤ. SH TH HH HH HH TH KH KH KH HH v4 1 1.3 NỘI DUNG THỰC HIỆN.1 Hướng dẫn cách sử dụng đồng hồ đo 1.2 Giới thiệu linh kiện có trong mạCh?.4 Phương pháp thực hiện mạch ¡in trên phần mềm PROTEUS.5 GIAO NHIỆM VỤ VỀ NHÀ.

BÀI 2: VẾ SƠ ĐÔ NGUYÊN LÝ TRÊN GIAO DIỆN SCHE MATIC CAPTURE .1 MỤC ĐÍCH YÊU CÂU 2.2 CHUẨN BỊ DỤNG CỤ 2.3 NỘI DUNG THỰC HIỆN. -- -- các c2 nọ TH nh nHn HH nh Hy KH Hy tư BE SH gay kh nEBiSx 5 rẽ.5 GIAO NHIỆM VỤ VỀ NHÀ BAI 3: THIET KE BAN VE MACH IN MACH CAM BIEN ANH SANG TREN PCB LAYOUT.1 MUC DICH YEU CAU.3 Quy định vẽ mạch ¡in trên phần mêm vẽ mạch điện fỬ:.2 CHUẨN BỊ DỤNG CỤ 14 kh on) cài ai nh. 21 kN To Gà |2 0 (0 1, vẽ. 21 BÀI 4: KỸ THUẬT HAN VA THI CONG MACH CAM BIEN ÁNH SÁNG .1 MUC DICH YEU CAU 0.

ccc cece cee ốốố ốốốẮe.3 NỘI DUNG THỰC HIỆN.5 GIAO NHIỆM VỤ VỀ NHÀ.- LH HH HH HH HH KH HH HH KH HH gà xế 27 BAI 5: THIET KE MACH DEM DUNG IC 555 VÀ 4O17. nàn HH ng nh Y nan cm gay nen 29 5.1 MỤC ĐÍCH YÊU CÂU. CC HH TH TY HH nh nE HH nh Hy KHE tr BE SH gi BE BE 29 Le 0/0) Non con ố.3 NỘI DUNG THỰC HIỆN.- -- Ặ ST nh HH nh nh ng ng me nem 29 5. 34 BÀI 6: TH CÔNG MẠCH ĐẾM DÙNG IC 555 VÀ 4O 17.

Quy na cv 35 mm mue we 6.1 MUC DICH YEU CAU 6.2 CHUAN BI DUNG CỤ 6.3 NOL DUNG THUC HIEN hố ố. 46 HƯỚNG DẪN tia HƯỚNG DẪN MO TA MON HỌC Học phần nhằm trang bi cho sinh viên kiến thức căn bản về lĩnh vực Kỹ thuật điện tử giúp sinh viên khảo sát được các linh kiện điện tử cơ bản. Cách sử dụng phần mầm thiết kế mạch in thông dụng (PROTEUS). Sinh viên nắm rõ về hình dáng, kích thước, thứ tự chân các loại linh kiện điện tử, đọc giá trị và phương pháp đo kiểm chúng; Biết cách tra cứu thông tin từ datasheet của linh kiện điện tử.

Có kỹ năng thiết kế một bản vẽ mạch in hoàn chỉnh từ một sơ đồ nguyên lý có sẵn. Lắp ráp linh kiện và hàn hoàn chỉnh mạch. Đo đạc, cân chỉnh cho mạch vận hành được. NỘI DUNG MÔN HỌC - BÀI 1.

LÀM QUEN VỚI PHẦN MỀM PROTEUS VÀ TÌM HIỂU VỀ LINH KIỆN ĐIỆN TỬ - Bai 2: VE SO DO NGUYEN LY TREN GIAO DIEN SCHEMATIC CAPTURE - Bai 3: THIET KE BAN VE MACH IN MACH CAM BIEN ANH SANG TREN PCB LAYOUT - Bai 4: KY THUAT HAN VA THI CONG MACH CAM BIEN ANH SANG - Bai 5: THIET KE MACH DEM DUNG IC 555 VA 4017 - Bai 6: THI CONG MACH BEM DUNG IC 555 VA 4017 KIEN THUC TIEN DE Môn học "Thực tập Công nhân Điện tử” được xây dựng như là một học phần nhập môn giúp sinh viên làm quen sớm với lĩnh vực điện tử nhằm kích thích niềm đam mê khám phá một lĩnh vực hoàn toàn mới đối với các em, học phần này không bắt buộc học phần tiên quyết.
