Đánh Giá và Tổng Quan Giáo Trình "Hướng Dẫn Sử Dụng AutoCAD 2007: Từ Cơ Bản Đến Nâng Cao"


Tổng quan về giáo trình

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD 2007: Từ Cơ Bản Đến Nâng Cao" do tác giả Nguyễn Đình Do thuộc Khoa Khoa học cơ bản biên soạn, là tài liệu giảng dạy học phần Thiết kế và Đồ họa kỹ thuật trợ giúp bằng máy tính (CAD - Computer Aided Design) trong chương trình đào tạo kỹ sư và cử nhân kỹ thuật. Môn học giữ vị trí nền tảng, trang bị công cụ số hóa cho các ngành Cơ khí chính xác, Xây dựng, Kiến trúc, Cầu đường và Địa chính.

flowchart TD
    A["I. Thiết lập & Giao diện ban đầu<br/>(Limits, Units, Snap/Grid/Ortho, Mvsetup)"] --> B["II. Cơ sở Toán học & Bắt điểm<br/>(Hệ tọa độ Đề-các, Cực, 15 chế độ OSNAP)"]
    B --> C["III. Khởi tạo Đối tượng 2D<br/>(Line, Circle, Pline, Spline, Mline, Region)"]
    C --> D["IV. Biến đổi & Hiệu chỉnh Hình học<br/>(Offset, Trim, Fillet, Pedit, Array, Move/Copy)"]
    D --> E["V. Quản lý & Hoàn thiện Bản vẽ<br/>(Layer, Hatch, Dimension, Text, Block)"]
    E --> F["VI. Nhập môn Không gian 3D<br/>(Khung dây, Mặt 2.5D, 3DFace)"]

Mục tiêu học tập (Learning Outcomes)

  • Kiến thức: Nắm vững cấu trúc hệ tọa độ Đề-các (Cartesian) và tọa độ cực trong không gian hai chiều (2D) và ba chiều (3D); hiểu nguyên lý quản lý bản vẽ theo lớp (Layer), hệ thống ký hiệu vật liệu (Hatch), đo kích thước (Dimension) và cấu trúc khối (Block).
  • Kỹ năng: Sử dụng chính xác 6 phương pháp nhập tọa độ và 15 phương thức truy bắt điểm đối tượng (OSNAP); vận hành thành thạo nhóm lệnh vẽ nguyên thủy, nhóm lệnh hiệu chỉnh hình học phức tạp; bước đầu xây dựng mô hình khung dây và bề mặt 3D.
  • Thái độ: Hình thành thói quen tổ chức bản vẽ kỹ thuật khoa học, đúng quy chuẩn tỷ lệ và dung sai kích thước trong thiết kế công nghiệp và xây dựng.

Cấu trúc và cách tiếp cận

Tài liệu được cấu trúc theo phương pháp tiếp cận lệnh kết hợp chu trình thực hành kỹ thuật. Nội dung đi từ thiết lập môi trường vẽ ban đầu, phân tích chi tiết cú pháp dòng lệnh (Command Line), các tùy chọn tham số (Options), biến hệ thống điều khiển, đến các bài tập tạo hình mẫu cụ thể.

Điểm đặc sắc của giáo trình

Tài liệu phân tích sâu bản chất toán học của các đối tượng đồ họa (như đường cong NURBS của lệnh SPLINE, cấu trúc miền REGION thực hiện các phép toán đại số Boolean UNION/SUBTRACT/INTERSECT, các biến hệ thống điều khiển hiển thị như MIRRTEXT, PELLIPSE, SPLINETYPE). Giáo trình đồng thời cung cấp bảng định mức khổ giấy in và tỷ lệ bản vẽ chi tiết qua lệnh MVSETUP.


Nội dung kiến thức cốt lõi

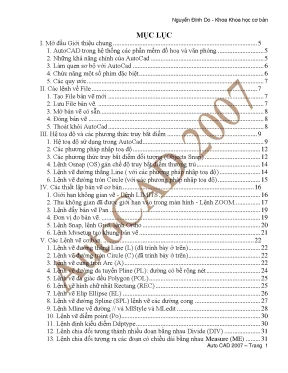

Các chương và chủ đề chính

graph LR
    subgraph GiaoDien["Thiết lập môi trường"]
        C1["LIMITS / UNITS"]
        C2["ZOOM / PAN"]
        C3["MVSETUP"]
    end
    subgraph TaoHinh["Khởi tạo 2D"]
        C4["LINE / CIRCLE / ARC"]
        C5["PLINE / SPLINE / MLINE"]
        C6["REGION / BOUNDARY"]
    end
    subgraph HieuChinh["Hiệu chỉnh & Biến đổi"]
        C7["OFFSET / TRIM / FILLET"]
        C8["PEDIT / EXTEND / LENGTHEN"]
        C9["MOVE / COPY / ARRAY / STRETCH"]
    end
    subgraph HoanThien["Chuẩn hóa & Xuất hồ sơ"]
        C10["LAYER / LINETYPE"]
        C11["HATCH / DIMSTYLE / TEXT"]
        C12["BLOCK / WBLOCK / INSERT"]
    end
    GiaoDien --> TaoHinh --> HieuChinh --> HoanThien

1. Mở đầu, giao diện và thiết lập môi trường làm việc

Chương này giới thiệu lịch sử phát triển của AutoCAD từ thế hệ AutoCAD 10 (chạy song song trên hệ điều hành DOS và Windows) đến AutoCAD 14 (tương thích toàn diện trên nền tảng Windows) và phiên bản 2007. Trình bày các phương thức nhập lệnh: bàn phím (Command line), thanh thực đơn (Menu bar), và hệ thống biểu tượng (Toolbars). Thiết lập các phím chức năng điều khiển:

  • F1 (Help), F2 (Chuyển đổi màn hình đồ họa/văn bản), F3 (Bật/tắt chế độ truy bắt điểm thường trú OSNAP).
  • F5 (Chuyển mặt phẳng trục đo), F6 (Bật/tắt hiển thị tọa độ động của con trỏ).
  • F7 (Bật/tắt mạng lưới điểm GRID), F8 (Khóa chuyển động con trỏ theo phương thẳng đứng/nằm ngang ORTHO).
  • F9 (Bật/tắt bước nhảy con chạy SNAP), F10 (Bật/tắt dòng trạng thái Polar Tracking).
  • Các tổ hợp phím tắt quản lý tệp: Ctrl+N (New qua mẫu acad.dwt), Ctrl+S (Save/Qsave), Ctrl+O (Open), Ctrl+P (Plot/Print), Ctrl+Q (Exit), Ctrl+Z (Undo), Ctrl+Y (Redo), Ctrl+9 (Bật/tắt cửa sổ Command).

2. Không gian bản vẽ và các lệnh điều hướng

  • Lệnh LIMITS: Xác định đường biên không gian vẽ trong không gian mô hình (Model Space), chuyển đổi khổ mặc định A4 ($420 \times 297\text{ mm}$) sang không gian thực địa công trình (ví dụ: $42000 \times 29700\text{ mm}$).
  • Lệnh ZOOM (Z): Điều hướng quan sát thông qua các tham số: All (hiển thị toàn bộ vùng giới hạn LIMITS và đối tượng ngoài biên), Center (phóng to theo tâm xác định), Dynamic (khung chữ nhật màu trắng/xanh/đỏ điều hướng tốc độ cao), Extents (vừa khít toàn bộ đối tượng đã vẽ lên màn hình), Previous (lưu trữ và phục hồi 10 trạng thái màn hình trước đó), Scale (thu phóng theo tỷ lệ thực nX hoặc tỷ lệ không gian giấy nXP), Window (phóng to theo khung chữ nhật bao quanh), Realtime.
  • Lệnh PAN (P): Di chuyển vùng hiển thị bản vẽ tương tác trực tiếp bằng biểu tượng bàn tay mà không làm thay đổi tỷ lệ.
  • Lệnh MVSETUP: Tạo khung bản vẽ kỹ thuật tự động thông qua việc khai báo hệ đo lường (Metric), hệ số tỷ lệ (Scale factor), chiều rộng (Pager width) và chiều cao (Pager height) của khổ giấy.

3. Hệ tọa độ và 15 phương thức truy bắt điểm đối tượng (OSNAP)

Giáo trình phân loại rõ 6 phương pháp nhập tọa độ:

  1. Chọn điểm trực tiếp (Pick point): Tương tác bằng chuột trái kết hợp truy bắt điểm.
  2. Tọa độ tuyệt đối: Nhập giá trị $X, Y$ trực tiếp dựa trên gốc tọa độ tham chiếu $(0,0)$.
  3. Tọa độ tương đối: Cú pháp @X,Y, lấy điểm xác định cuối cùng trên bản vẽ làm gốc tọa độ cục bộ.
  4. Tọa độ cực tuyệt đối: Cú pháp D<α, với $D$ là khoảng cách đến gốc $(0,0)$ và $\alpha$ là góc nghiêng so với trục hoành dương $X$.
  5. Tọa độ cực tương đối: Cú pháp @D<α, định vị điểm dựa trên khoảng cách và góc nghiêng so với điểm nhập cuối cùng.
  6. Nhập khoảng cách trực tiếp (Direct Distance Entry): Định hướng vector bằng con trỏ chuột kết hợp chế độ ORTHO (F8) và nhập giá trị chiều dài đoạn thẳng.
STT Tên chế độ OSNAP Từ khóa / Lệnh tắt Mô tả đối tượng và vị trí bắt điểm
1 Center CEN Bắt tâm của đường tròn (Circle), cung tròn (Arc), hình Elip (Ellipse)
2 Endpoint END Bắt điểm mút cuối của đoạn thẳng (Line), đa tuyến (Pline), Spline, Arc
3 Insert INS Bắt điểm chèn của các đối tượng khối (Block) hoặc văn bản (Text)
4 Intersection INT Bắt giao điểm thực giữa hai hoặc nhiều đối tượng hình học
5 Midpoint MID Bắt điểm chính giữa phân đoạn của đường thẳng, cung tròn, đa tuyến
6 Nearest NEA Bắt một điểm thuộc đối tượng nằm gần vị trí giao hai sợi tóc của con trỏ nhất
7 Node NOD Bắt điểm hình học tạo bởi lệnh POINT, DIVIDE, MEASURE
8 Perpendicular PER Bắt điểm hạ đường vuông góc lên đối tượng được chọn
9 Quadrant QUA Bắt 4 điểm phần tư ($0^\circ, 90^\circ, 180^\circ, 270^\circ$) của đường tròn, Elip, cung tròn
10 Tangent TAN Bắt điểm tiếp xúc tiếp tuyến với đường tròn, cung cong, hình Elip
11 From FRO Thiết lập điểm chuẩn tạm thời làm gốc để dời một khoảng tương đối @X,Y
12 Apparent Intersection APPint Bắt giao điểm biểu kiến của 2 đối tượng trong không gian 3D khi nhìn trên hình chiếu 2D
13 Tracking Tracking Định vị tọa độ điểm tương đối thông qua các đường gióng dẫn hướng
14 Parallel PAR Hỗ trợ vẽ đoạn thẳng song song với một đoạn thẳng tham chiếu có sẵn
15 Extension EXT Định vị điểm nằm trên đường kéo dài danh nghĩa của một đối tượng hình học

4. Nhóm lệnh khởi tạo hình học 2D

  • Đường thẳng & Đường tròn: Lệnh LINE (L); Lệnh CIRCLE (C) hỗ trợ 6 phương pháp: Center-Radius, Center-Diameter, 2 Point (2P), 3 Point (3P), Tangent-Tangent-Radius (TTR), và Tangent-Tangent-Tangent (Tan, Tan, Tan).
  • Cung tròn ARC (A): Hỗ trợ các phương pháp dựng: 3 Points, Start-Center-End, Start-Center-Angle, Start-Center-Length, Start-End-Radius, Start-End-Included Angle, Start-End-Direction.
  • Đa tuyến PLINE (PL): Tạo chuỗi phân đoạn thẳng và cung cong liên tục có bề rộng nét (Width, Halfwidth), khả năng đóng mạch kín (Close) hoặc xác định chiều dài tiếp tuyến (Length).
  • Đa giác đều POLYGON (POL): Vẽ đa giác đều theo số cạnh ($N$), tâm và bán kính đường tròn nội tiếp (Inscribed in circle - I), ngoại tiếp (Circumscribed about circle - C), hoặc định nghĩa trực tiếp theo chiều dài một cạnh (Edge - E).
  • Hình chữ nhật RECTANG (REC): Khởi tạo hình chữ nhật kết hợp vát mép (Chamfer), bo góc (Fillet), độ dày nét (Width), độ cao đáy và chiều dày không gian 3D (Elevation/Thickness), kích thước cạnh (Dimensions).
  • Hình Elip ELLIPSE (EL): Vận hành phụ thuộc biến hệ thống PELLIPSE:
    • Khi PELLIPSE = 1: Elip được tạo dưới dạng một đa tuyến (Pline) khép kín gồm các cung tròn ghép lại, cho phép hiệu chỉnh bằng lệnh PEDIT.
    • Khi PELLIPSE = 0: Elip được tạo dưới dạng đường cong NURBS (Spline), có thể bắt điểm tâm và điểm phần tư nhưng không thể dùng lệnh EXPLODE.
  • Đường cong toán học SPLINE (SPL): Tạo đường cong toán học nội suy mượt NURBS (Non-Uniform Rational B-Spline) đi qua các điểm điều khiển (Control Points), hỗ trợ tham số làm mịn Fit tolerance (khi bằng 0 đường cong đi chính xác qua các điểm chọn, khi khác 0 đường cong kéo giãn ra để tạo độ mượt), đóng kín (Close), và xác định vector tiếp tuyến tại điểm đầu/cuối (Start/End tangent). Ứng dụng vẽ đường đồng mức bản đồ địa chính, thiết kế khung sườn ô tô, vỏ tàu thuyền.
  • Đường song song MLINE (ML): Vẽ tối đa 16 đường thẳng song song đồng thời. Định kiểu đường qua hộp thoại MLSTYLE (xác định số phần tử, khoảng cách, màu sắc, dạng đường), hiệu chỉnh qua MLEDIT (12 kiểu xử lý giao cắt, mối nối chữ T, góc nhọn, mối nối hở), căn lề qua Justification (Top/Zero/Bottom), tỷ lệ khoảng cách qua Scale.
  • Đối tượng điểm và chia đoạn: Lệnh POINT (PO), hộp thoại định dạng hiển thị kiểu điểm DDPTYPE, lệnh DIVIDE (DIV) chia đối tượng thành các đoạn bằng nhau theo số lượng, lệnh MEASURE (ME) chia đối tượng theo chiều dài chỉ định (hỗ trợ chèn khối Block tự động vào các điểm chia).
  • Đường gióng & Hình hình học đặc biệt: Đường gióng vô tận XLINE (tùy chọn Hor, Ver, Ang, Bisect - phân giác góc, Offset), nửa đường thẳng RAY, hình vành khăn DONUT (kiểm soát chế độ tô đặc qua biến FILL), đoạn thẳng có bề dày TRACE, miền đa giác tô đặc SOLID (3 điểm hoặc 4 điểm theo đúng quy tắc tuần tự đỉnh đối diện).
  • Miền phẳng REGION và phép toán Boolean: Chuyển đổi các đối tượng đường bao khép kín thành một miền duy nhất (REGION); thực hiện các phép toán đại số hình học: Hợp khối UNION, Trừ khối SUBTRACT (chọn miền cơ sở trước, miền điều kiện loại bỏ sau), Lấy phần giao INTERSECT; Lệnh BOUNDARY tự động trích xuất đường bao kín tạo thành đối tượng Pline hoặc Region độc lập mà không phá hủy đối tượng gốc.
classDiagram
    class RegionOperations {
        +UNION(Miền A, Miền B) : Miền Hợp Nhất
        +SUBTRACT(Miền Cơ Sở, Miền Điều Kiện) : Miền Hiệu
        +INTERSECT(Miền A, Miền B) : Miền Giao Nhau
        +BOUNDARY(Điểm Bên Trong Vùng Kín) : Đối tượng Pline/Region độc lập
    }

5. Nhóm lệnh hiệu chỉnh hình học và biến đổi không gian

  • Lệnh xóa và phục hồi: ERASE (E), OOPS (phục hồi đối tượng bị xóa bởi lệnh Erase trước đó mà không ảnh hưởng đến các lệnh vẽ sau), UNDO (U), REDO.
  • Lệnh tái tạo dữ liệu đồ họa: REDRAW (R - xóa các dấu chấm tạm thời BLIPMODE), REDRAWALL, REGEN (RE - tính toán lại toàn bộ tọa độ và tái tạo đối tượng từ cơ sở dữ liệu toán học trong bộ nhớ), REGENALL.
  • Nhóm lệnh chỉnh sửa kích thước và biên dạng:
    • OFFSET (O): Tạo đối tượng đồng dạng song song theo khoảng cách chỉ định hoặc đi qua một điểm (Through).
    • TRIM (TR): Cắt tỉa đối tượng chặn giao nhau, hỗ trợ chế độ cạnh ảo (Edge -> Extend), kết hợp phím Shift để chuyển nhanh sang lệnh phóng dài.
    • EXTRIM: Cắt tỉa mở rộng toàn bộ các đối tượng thừa nằm về một phía so với đường biên chặn.
    • BREAK (BR): Xén một phần đối tượng giữa hai điểm chọn (với đường tròn cắt ngược chiều kim đồng hồ) hoặc tách một đối tượng thành hai đối tượng độc lập tại một điểm chọn bằng cú pháp @.
    • EXTEND (EX): Phóng dài đối tượng hình học đến đối tượng chặn chỉ định.
    • LENGTHEN (LEN): Thay đổi chiều dài đoạn thẳng hoặc cung tròn qua 4 phương thức: Tăng giảm chiều dài tuyệt đối (Delta), Tăng giảm theo tỷ lệ phần trăm (Percent), Đặt lại tổng chiều dài (Total), Kéo dài động (Dynamic).
    • CHAMFER (CHA): Vát mép các cạnh theo hai khoảng cách (Distance), theo một khoảng cách và góc nghiêng (Angle), vát đồng loạt toàn bộ các đỉnh của đa tuyến (Polyline), tùy chọn cắt bỏ cạnh thừa (Trim/No trim), chế độ lặp lại nhiều lần (Multiple).
    • FILLET (F): Bo tròn góc hai đối tượng với bán kính xác định ($R$), xử lý góc cho toàn bộ đa tuyến (Polyline), kiểm soát cắt xén cạnh giao (Trim).
    • PEDIT: Hiệu chỉnh toàn diện đa tuyến (Pline): Đóng/mở đa tuyến (Close/Open), Nối các đoạn thẳng/cung tròn có đỉnh trùng khớp thành một đa tuyến duy nhất (Join), Đổi bề rộng nét (Width), Làm mượt đa tuyến thành cung cong tiếp xúc qua các đỉnh (Fit), Chuyển đổi đa tuyến thành đường cong Spline (Spline). Đường cong này chịu sự điều khiển của biến hệ thống SPLINETYPE (giá trị bằng 5 tạo B-spline bậc hai tiếp xúc trung điểm các phân đoạn; giá trị bằng 6 tạo B-spline bậc ba), biến SPLINESEGS quy định mật độ phân đoạn, biến SPLFRAME (bật hiển thị khung bao đa tuyến), chuyển ngược về đoạn thẳng (Decurve), kiểm soát hiển thị nét đứt tại đỉnh (Ltype gen).
  • Nhóm lệnh biến đổi vị trí và sao chép đối tượng:
    • MOVE (M): Dời đối tượng từ điểm gốc (Base point) đến tọa độ mới (Displacement).
    • COPY (CO/CP): Sao chép đối tượng tịnh tiến, hỗ trợ chế độ chép nhiều bản sao liên tiếp (Multiple).
    • ROTATE (RO): Quay đối tượng quanh điểm chuẩn theo góc chỉ định hoặc theo góc tham chiếu (Reference).
    • SCALE (SC): Thu phóng kích thước đối tượng theo hệ số tỷ lệ hoặc theo chiều dài tham chiếu (Reference).
    • MIRROR (MI): Lấy đối xứng đối tượng qua trục đối xứng chỉ định. Kiểm soát chiều quay của văn bản khi lấy đối xứng qua biến hệ thống MIRRTEXT (MIRRTEXT = 0: giữ nguyên hướng đọc chữ; MIRRTEXT = 1: chữ bị đảo ngược).
    • STRETCH (S): Kéo giãn hoặc co ngắn các đối tượng hình học mà vẫn duy trì các liên kết đỉnh. Thao tác bắt buộc sử dụng phương thức chọn khung cửa sổ quét từ phải sang trái (Crossing Window hoặc Crossing Polygon).
    • ARRAY (AR/-AR): Sao chép đối tượng thành mảng có quy luật: Mảng chữ nhật (Rectangular array - khai báo số hàng Rows, số cột Columns, khoảng cách giữa các hàng/cột) và Mảng phân bố quanh tâm (Polar array - khai báo tâm quay, số phần tử Number of items, góc quét Angle to fill, tùy chọn quay hướng đối tượng Rotate arrayed objects).

6. Quản lý phân lớp, ký hiệu mặt cắt, kích thước và khối (Block)

  • Quản lý lớp bản vẽ LAYER (LA): Phân nhóm các đối tượng đồ họa theo chức năng (nét chính, đường tâm, kích thước, mặt cắt, ghi chú). Kiểm soát thuộc tính: Tên lớp, Màu sắc (Color), Kiểu đường nét (Linetype tải qua hộp thoại Format \ Linetype), Độ rộng nét vẽ (Lineweight), Tỷ lệ đường nét (LTSCALE). Các trạng thái quản lý: Bật/Tắt (On/Off), Khóa/Mở khóa (Lock/Unlock), Đóng băng/Tan băng (Freeze/Thaw).
    • Quy chuẩn lớp 0: Lớp mặc định khởi tạo cùng bản vẽ với các thuộc tính cố định: Màu White, dạng đường Continuous, độ dày nét 0.025 mm (hệ Metric), kiểu in Normal; lớp 0 không thể xóa hoặc đổi tên.
  • Mặt cắt và ký hiệu vật liệu: Lệnh HATCH (H) hoặc BHATCH để điền ký hiệu vật liệu dạng mẫu mặt cắt vào vùng bao kín; hiệu chỉnh mặt cắt bằng HATCHEDIT.
  • Nhập và hiệu chỉnh văn bản: Tạo kiểu chữ qua STYLE (ST), viết dòng đơn qua TEXT, viết đoạn văn bản nhiều dòng qua MTEXT (MT), sửa văn bản qua DDEDIT (ED), kiểm soát độ tô đen chữ qua TEXTFILL, hiển thị chữ rút gọn tăng tốc độ đồ họa qua QTEXT.
  • Ghi và hiệu chỉnh kích thước: Thiết lập kiểu kích thước chuẩn thông qua hộp thoại DIMSTYLE (D/DDIM); thực thi các lệnh ghi kích thước thẳng, đường nghiêng, bán kính, đường kính, góc đo.
  • Tạo khối và chèn thư viện: Đóng gói nhóm đối tượng thành khối dùng nội bộ qua lệnh BLOCK, lưu khối thành tệp tin bản vẽ độc lập trên ổ đĩa để tái sử dụng cho nhiều dự án khác nhau qua lệnh WBLOCK, chèn khối vào bản vẽ qua INSERT, phân rã khối trở lại các thực thể cơ bản qua lệnh EXPLODE/XPLODE.
  • Nhập môn không gian AutoCAD 3D: Thiết lập hệ trục tọa độ 3 chiều (bổ sung trục cao độ $Z$), xây dựng mô hình dạng khung dây (Wireframe), mặt phẳng $2\frac{1}{2}$ chiều, tạo bề mặt phẳng 3D bằng lệnh 3DFACE và các mặt 3D cơ bản.

Kiến thức nền tảng được xây dựng

  1. Hình học giải tích không gian: Bản chất toán học của hệ tọa độ Đề-các 2D/3D và tọa độ cực, cơ chế tính toán vector và phương trình đại số biểu diễn các đường cong bậc cao (Bezier, B-spline, NURBS).
  2. Hình học họa hình và Vẽ kỹ thuật: Các phép chiếu vuông góc, phương pháp tạo hình chiếu phụ, đường gióng (XLINE), xác định điểm giao biểu kiến (APPint), quy chuẩn ghi kích thước và thể hiện vật liệu cơ khí/xây dựng.
  3. Đại số Boolean ứng dụng: Lý thuyết tập hợp và các phép toán giao, hợp, hiệu trên các miền kín phẳng (Region) và mô hình khối đặc (Solid).

Kỹ năng phát triển

  • Kỹ năng thao tác số hóa kỹ thuật: Nhập lệnh chính xác bằng lệnh tắt bàn phím kết hợp các phương thức truy bắt điểm OSNAP, rút ngắn thời gian thiết kế.
  • Kỹ năng kiểm soát sai số hình học: Đảm bảo độ chính xác tuyệt đối về mặt kích thước gia công cơ khí và thi công công trình xây dựng (quy ước $1\text{ đơn vị} = 1\text{ mm}$).
  • Kỹ năng quản lý dữ liệu đồ họa chuẩn hóa: Phân tầng bản vẽ chuyên nghiệp qua hệ thống Layer, làm chủ các biến hệ thống điều khiển hiển thị và thiết lập thư viện chi tiết kỹ thuật tái sử dụng (Block/Wblock).

Phương pháp giảng dạy và học tập

flowchart LR
    A["1. Tiếp nhận Cú pháp & Tùy chọn<br/>(Command / Menu / Toolbar)"] --> B["2. Phân tích Dòng nhắc Prompts<br/>(Tham số, Điểm gốc, Tọa độ)"]
    B --> C["3. Thực hành Bài tập Mẫu<br/>(Nhập số liệu thực tế mm)"]
    C --> D["4. Tự kiểm tra & Đối soát<br/>(Biến hệ thống & Bắt điểm OSNAP)"]

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp giảng dạy dựa trên phân tích cú pháp tương tác dòng lệnh (Command-driven pedagogical approach). Mỗi lệnh vẽ và hiệu chỉnh được trình bày đồng bộ qua cấu trúc 5 bước chuẩn mực:

  1. Đường dẫn trên thanh thực đơn (Menu bar).
  2. Tên lệnh đầy đủ và lệnh viết tắt trên dòng lệnh (Command line).
  3. Vị trí biểu tượng tương ứng trên thanh công cụ (Toolbars).
  4. Giải thích chi tiết các dòng nhắc tuần tự của phần mềm (Specify first point, Specify next point or [Options]).
  5. Phân tích tác động của các tham số nhánh và các biến hệ thống liên quan.

Bài tập và bài tập tình huống (Practical exercises & Case studies)

Giáo trình tích hợp hệ thống bài tập thực hành ứng dụng các phép toán tọa độ và tạo hình cụ thể:

  • Bài tập tọa độ cực: Dựng hình lục giác đều chính xác thông qua chuỗi lệnh LINE với tọa độ cực tương đối: @60<0, @60<60, @60<120, @60<180, @60<-120, hoặc tham số đóng C (Close).
  • Bài tập tạo hình hoa văn kiến trúc phức tạp: Kết hợp lệnh vẽ cơ bản (Rectang, Circle, Ellipse), chuyển đổi thành 5 đối tượng miền kín qua lệnh REGION, sau đó thực hiện phép hợp khối UNION hoặc trừ khối SUBTRACT để loại bỏ các giao tuyến thừa.
  • Bài tập trích xuất biên dạng: Sử dụng lệnh BOUNDARY bấm vào một điểm bên trong vùng bao kín của nhiều hình giao nhau để tạo một đường đa tuyến (Pline) bao quanh mới mà không làm mất các hình ban đầu.

Phương pháp đánh giá (Assessment methods)

Đánh giá năng lực người học thông qua:

  • Khả năng kiểm soát thuộc tính bản vẽ: Độ chính xác kích thước đối tượng, định dạng đơn vị đo (UNITS), giới hạn không gian (LIMITS).
  • Cơ cấu tổ chức bản vẽ: Tính chuẩn mực của hệ thống phân lớp (Layer), định dạng đường nét (Linetype, Ltscale), và ký hiệu mặt cắt (Hatch).
  • Tốc độ và độ chính xác trong việc lựa chọn phương thức bắt điểm (OSNAP) và thao tác dòng lệnh.

Hướng dẫn tự học (Self-study guidelines)

Người học cần thực hiện các bước tự học:

  1. Ghi nhớ bảng lệnh tắt cơ bản (L, C, PL, REC, POL, EL, SPL, ML, O, TR, EX, CHA, F, M, CO, RO, SC, MI, S, AR, LA, H, D, MT).
  2. Luôn quan sát cửa sổ Command Line ở đáy màn hình để đọc hiểu phản hồi của phần mềm và nhập đúng tùy chọn trong dấu ngoặc vuông [...].
  3. Kiểm tra các chế độ hỗ trợ vẽ tĩnh/động (F3, F7, F8, F9, F10) trước khi dựng hình.

Điểm nổi bật và cập nhật

graph TD
    A["AutoCAD 2007"] --> B["Tương thích liên kết OLE<br/>(Nhúng bản vẽ vào MS Word/Excel phục vụ thuyết minh)"]
    A --> C["Xuất nhập dữ liệu GIS<br/>(Tạo bản đồ nền & thuộc tính không gian)"]
    A --> D["Mô phỏng & Đồ họa chuyên sâu<br/>(Xuất khối 3D cho hoạt cảnh & phối cảnh công trình)"]
    A --> E["Giao diện Hộp thoại nâng cao<br/>(Layer Manager, Drafting Settings, Array Dialog)"]

Cập nhật cấu trúc công nghệ qua các phiên bản

  • Lược sử tương thích hệ điều hành: Phần mềm chuyển dịch từ thế hệ AutoCAD 10 (chạy trên môi trường MS-DOS) sang AutoCAD 14 (chuẩn hóa toàn diện trên giao diện đồ họa 32-bit của Microsoft Windows, chấm dứt phiên bản trên DOS), mang lại khả năng tận dụng tối đa phần cứng và quản lý bộ nhớ đồ họa.
  • Cải tiến giao diện AutoCAD 2007: Thay thế việc nhập tham số thủ công dòng lệnh bằng các hộp thoại trực quan như Drafting Settings (quản lý đồng thời Snap, Grid, Polar Tracking, Object Snap), hộp thoại Layer Properties Manager, và giao diện đồ họa trực quan của lệnh ARRAY (Rectangular Array / Polar Array).

Khả năng tương thích và liên kết liên phần mềm

  • Công nghệ nhúng OLE (Object Linking and Embedding): Cho phép xuất bản vẽ trực tiếp hoặc nhúng đối tượng CAD vào các ứng dụng văn phòng như Microsoft Word, Microsoft PowerPoint. Hỗ trợ việc lập hồ sơ thuyết minh kỹ thuật, báo cáo luận chứng kinh tế - kỹ thuật và bảo vệ đồ án trước hội đồng.
  • Tích hợp Hệ thống thông tin địa lý (GIS): Khởi tạo bản đồ nền kỹ thuật số chính xác, làm cơ sở dữ liệu không gian để liên kết và bổ sung các thuộc tính phi địa lý trong công tác quản lý đô thị và trắc địa.
  • Mô phỏng đồ họa và phối cảnh 3 chiều: Tạo lập mô hình khối ba chiều với các chế độ biểu diễn khung nhìn hợp lý, cung cấp dữ liệu hình học làm nền tảng cho các phần mềm dựng hình hoạt cảnh và kết xuất ảnh màu chuyên nghiệp.

Đối tượng sử dụng giáo trình

flowchart TD
    subgraph NguoiDung["Đối tượng sử dụng"]
        SV["Sinh viên Đại học / Cao đẳng<br/>(Ngành Cơ khí, Xây dựng, Kiến trúc, Địa chính)"]
        GV["Giảng viên & Cán bộ đào tạo<br/>(Môn Đồ họa kỹ thuật, CAD chuyên ngành)"]
        KS["Kỹ sư & Chuyên viên kỹ thuật<br/>(Thiết kế kết cấu, bóc tách bản vẽ thi công)"]
    end
    subgraph DieuKien["Điều kiện tiên quyết (Prerequisites)"]
        P1["Hình họa - Vẽ kỹ thuật cơ bản"]
        P2["Toán học hình học giải tích (Oxy, Oxyz)"]
        P3["Kỹ năng tin học cơ bản trên Windows"]
    end
    DieuKien --> NguoiDung

1. Sinh viên các ngành kỹ thuật và công nghệ

  • Chuyên ngành: Kỹ thuật Xây dựng (Dân dụng, Cầu đường, Thủy lợi), Kiến trúc và Quy hoạch đô thị, Cơ khí chế tạo máy và Cơ khí chính xác, Quản lý đất đai và Địa chính - Trắc địa.
  • Thời điểm học tập: Sinh viên từ năm thứ nhất đến năm thứ ba, bắt đầu học phần Vẽ kỹ thuật trên máy tính, hoặc chuẩn bị làm Đồ án môn học (Đồ án Chi tiết máy, Đồ án Bê tông cốt thép, Đồ án Kết cấu thép, Đồ án Kiến trúc) và Khóa luận tốt nghiệp.

2. Yêu cầu kiến thức tiên quyết (Prerequisites)

  • Nắm vững các tiêu chuẩn Nhà nước về bản vẽ kỹ thuật (TCVN): Khổ giấy, tỷ lệ, nét vẽ, quy cách ghi kích thước và biểu diễn mặt cắt.
  • Kiến thức toán học cơ sở: Hình học giải tích phẳng, hệ tọa độ Đề-các $Oxy$, hệ tọa độ cực, phép chiếu vuông góc và hình chiếu trục đo.
  • Kỹ năng sử dụng máy tính căn bản: Thao tác chuột, quản lý tệp tin và thư mục trên hệ điều hành Microsoft Windows.

3. Giảng viên và người tự học tra cứu

  • Giảng viên: Sử dụng giáo trình làm đề cương giảng dạy chi tiết, xây dựng ngân hàng bài tập thực hành phòng máy và giáo án điện tử.
  • Kỹ sư và kỹ thuật viên: Dùng làm tài liệu tra cứu quy chuẩn lệnh, đối soát các biến hệ thống (System Variables) và chuẩn hóa phương pháp bóc tách hồ sơ bản vẽ kỹ thuật.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế phù hợp với sinh viên các trường đại học, cao đẳng kỹ thuật thuộc các ngành Xây dựng, Cơ khí, Kiến trúc, Địa chính, cũng như các kỹ thuật viên, kỹ sư cần học tập hoặc tra cứu hệ thống lệnh AutoCAD từ mức độ cơ bản đến nâng cao.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức cơ bản về Hình học họa hình - Vẽ kỹ thuật (đọc hiểu hình chiếu, quy ước nét vẽ, tiêu chuẩn kích thước), toán học giải tích cơ bản (hệ tọa độ $Oxy$, tọa độ cực, góc quay) và kỹ năng vận hành máy tính trên hệ điều hành Windows.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung phân tích sâu cú pháp dòng lệnh (Command Line), phân tích cặn kẽ 6 phương pháp nhập tọa độ, 15 phương thức bắt điểm OSNAP, cùng các biến hệ thống đồ họa chuyên sâu (như biến PELLIPSE điều khiển cấu trúc Elip, MIRRTEXT điều khiển chữ khi lấy đối xứng, SPLINETYPE quy định bậc đường cong B-spline) và ứng dụng đại số Boolean trên miền REGION.

4. Làm sao để tự học hiệu quả?

Người học cần cài đặt phần mềm AutoCAD, vừa đọc giáo trình vừa thao tác trực tiếp trên máy tính; chú ý theo dõi các dòng nhắc phản hồi tại cửa sổ Command line ở đáy màn hình; thực hành đầy đủ các ví dụ mẫu như vẽ lục giác đều bằng tọa độ cực, tạo hoa văn bằng lệnh Region/Union, và tạo khung bản vẽ bằng MVSETUP.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp bảng tra cứu chi tiết chức năng các phím tắt (F1 đến F10), bảng tổng hợp quy cách thiết lập giới hạn bản vẽ (LIMITS) tương ứng với từng khổ giấy in chuẩn và hệ số tỷ lệ thực tế, cùng hệ thống câu lệnh viết tắt chuẩn.


Kết luận

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD 2007: Từ Cơ Bản Đến Nâng Cao" của tác giả Nguyễn Đình Do cung cấp một hệ thống tri thức hoàn chỉnh, chuẩn xác và mang tính học thuật cao về đồ họa kỹ thuật máy tính. Tài liệu xây dựng tiến trình học tập logic từ việc nắm bắt hệ tọa độ, kỹ thuật truy bắt điểm chính xác (OSNAP), vận hành nhóm lệnh khởi tạo và biến đổi hình học, đến kỹ năng quản lý bản vẽ chuyên nghiệp qua hệ thống Layer, ký hiệu Hatch, kích thước Dimension, khối Block và tiếp cận không gian 3D. Đây là tài liệu giảng dạy và tra cứu kỹ thuật tiêu chuẩn, hỗ trợ hiệu quả cho quá trình học tập và hoàn thiện hồ sơ thiết kế kỹ thuật của sinh viên và kỹ sư các khối ngành kỹ thuật công trình và cơ khí.
