TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THỰC HÀNH AUTOCAD NGHỀ CÔNG NGHỆ Ô TÔ

Tổng quan về giáo trình (250-300 từ)

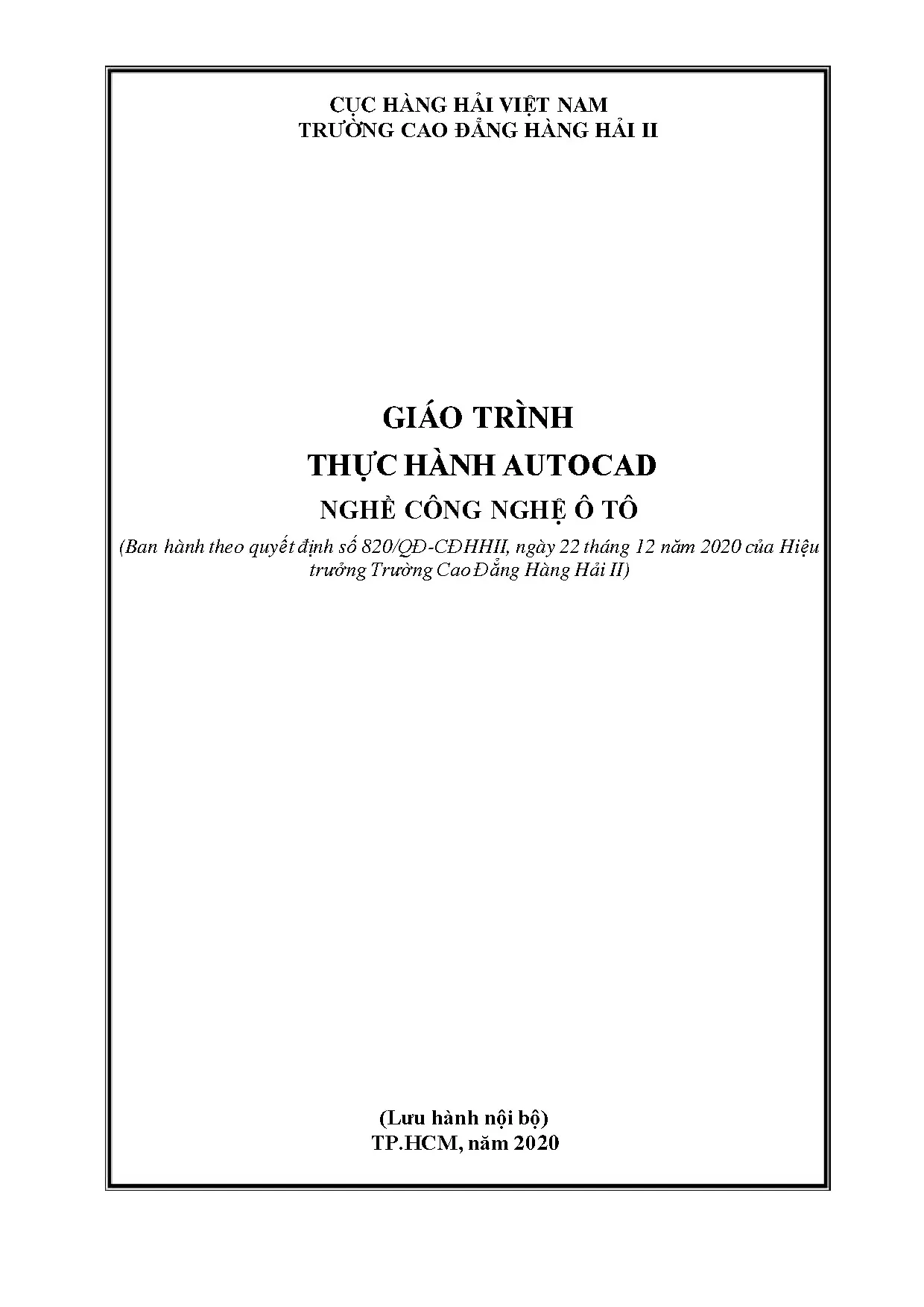

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình Thực hành AutoCAD được ban hành theo Quyết định số 820/QĐ-CĐHHII ngày 22 tháng 12 năm 2020 của Hiệu trưởng Trường Cao đẳng Hàng hải II (Cục Hàng hải Việt Nam). Tài liệu được biên soạn phục vụ đào tạo trình độ cao đẳng nghề Công nghệ Ô tô và Cao đẳng nghề Hàn, đồng thời làm tài liệu tham khảo cho các khối ngành kỹ thuật khác trong nhà trường.
  • Mục tiêu học tập (Learning outcomes): Cung cấp hệ thống kiến thức và kỹ năng thực hành thiết kế, dựng bản vẽ kỹ thuật 2D trên máy tính. Người học nắm vững cách thiết lập môi trường bản vẽ, vận dụng hệ tọa độ, thực hiện các lệnh vẽ cơ bản, các lệnh biến đổi, hiệu chỉnh hình học, quản lý bản vẽ theo lớp (Layer), biểu diễn hình cắt/mặt cắt, ghi kích thước - dung sai và thiết lập trang in bản vẽ kỹ thuật đúng quy chuẩn.
  • Cấu trúc và cách tiếp cận: Giáo trình gồm 11 bài học sắp xếp tuần tự theo nguyên tắc sư phạm từ đơn giản đến phức tạp. Nội dung chia rõ các phần trọng tâm gồm: Bài 4 (Lệnh vẽ cơ bản), Bài 5 (Lệnh hiệu chỉnh), Bài 6 (Biến đổi và sao chép), Bài 7 (Quản lý bản vẽ theo lớp) và Bài 9 (Ghi và hiệu chỉnh kích thước).
  • Điểm đặc sắc của giáo trình: Mọi câu lệnh tiếng Anh trên giao diện phần mềm AutoCAD đều được chuyển ngữ và giải thích trình tự thao tác tường minh bằng tiếng Việt kèm hình ảnh đồ họa trực quan. Cuối mỗi bài học đều có phần câu hỏi ôn tập lý thuyết và bài tập ứng dụng thực hành cụ thể.
+-------------------------------------------------------------------------------+
| THÔNG TIN XUẤT BẢN VÀ LƯU HÀNH NỘI BỘ                                         |
| - Cơ quan chủ quản: Cục Hàng hải Việt Nam - Trường Cao đẳng Hàng hải II       |
| - Quyết định ban hành: Số 820/QĐ-CĐHHII (22/12/2020)                          |
| - Đối tượng đào tạo: Cao đẳng nghề Công nghệ Ô tô, Cao đẳng nghề Hàn          |
| - Thời gian & Địa điểm ban hành: TP.HCM, Năm 2020                             |
+-------------------------------------------------------------------------------+

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình bao gồm 11 bài học với cấu trúc tiến trình chặt chẽ:

  • Bài 1 - Tổng quan về phần mềm AutoCAD: Lịch sử phát triển của Autodesk từ AutoCAD R12, R14, AutoCAD 2000 đến AutoCAD 2016; cấu trúc giao diện AutoCAD 2007 (11 trình đơn Menu: File, Edit, View, Insert, Format, Tools, Draw, Dimension, Modify, Windows, Help; 35 thanh công cụ Toolbar; dòng lệnh Command Line; thanh trạng thái Status Bar và biểu tượng hệ tọa độ UCS icon); danh mục các phím tắt (F1 đến F9, Ctrl+A đến Ctrl+Z).
  • Bài 2 - Thiết lập bản vẽ mới nằm trong vùng vẽ: Khởi tạo bản vẽ mới với mẫu acad.dwt (NEW); mở và lưu bản vẽ (OPEN, SAVE, SAVEAS); thiết lập vùng giới hạn bản vẽ khổ giấy tiêu chuẩn như A4 297x210mm (LIMITS); định dạng đơn vị đo độ dài, góc và độ chính xác thập phân (UNITS).
  • Bài 3 - Hệ tọa độ và phương pháp nhập tọa độ: 4 hệ tọa độ trong CAD (Đề-các 2D/3D, Cực, Cầu, Trụ); phương pháp nhập tọa độ tuyệt đối Đề-các (x,y) và Cực (d<Angle); phương pháp nhập tọa độ tương đối @x,y và @d<Angle); các chế độ hiển thị màn hình và hỗ trợ vẽ (ZOOM, GRID, SNAP, ORTHO - F8).
  • Bài 4 - Các lệnh vẽ cơ bản: Nhóm lệnh hình học nguyên thủy: đoạn thẳng (LINE), đường tròn (CIRCLE với các chế độ Center-Radius, Center-Diameter, 3P, TTR), cung tròn (ARC với 9 phương án xác định), hình chữ nhật (RECTANG có vát góc Chamfer, lượn tròn Fillet, độ dày nét Width), đa giác đều (POLYGON nội tiếp, ngoại tiếp, theo cạnh Edge), đa tuyến (PLINE), elip (ELLIPSE), đường cong trơn (SPLINE), đường song song (MLINE), biên tập đa đường (MLEDIT với 12 tùy chọn), vẽ điểm (POINT) và định kiểu điểm (DDPTYPE).
  • Bài 5 - Các lệnh hiệu chỉnh: Thao tác xóa và hoàn tác (ERASE, OOPS, UNDO, REGEN); thay đổi vị trí và hướng (MOVE, ROTATE); thay đổi kích thước (SCALE theo hệ số, sao chép hoặc tham chiếu Reference); kéo giãn đối tượng (STRETCH); thay đổi chiều dài (LENGTHEN theo Delta, Percent, Total, Dynamic, Angle); cắt xén và kéo dài đối tượng (TRIM, BREAK, EXTEND); gia công góc nhọn (CHAMFER, FILLET); biên tập đường đa tuyến (PEDIT).
  • Bài 6 - Các lệnh biến đổi và sao chép hình: Sao chép đối tượng (COPY), tạo đường song song đồng tâm (OFFSET), lấy đối xứng qua trục (MIRROR), sao chép mảng đối tượng theo hàng/cột hoặc đường tròn (ARRAY).
  • Bài 7 - Quản lý bản vẽ theo lớp, đường nét và màu: Tạo và quản lý thuộc tính lớp (LAYER), nạp kiểu đường nét kỹ thuật (LINETYPE), điều chỉnh tỷ lệ hiển thị nét vẽ (LINETYPE SCALE / LTSCALE).
  • Bài 8 - Hình cắt, mặt cắt và vẽ ký hiệu vật liệu: Quy chuẩn ký hiệu mặt cắt kim loại, phi kim; trình tự tạo mẫu tô và mặt cắt kỹ thuật (HATCH, BHATCH).
  • Bài 9 - Ghi và hiệu chỉnh kích thước: Các thành phần của kích thước (đường gióng, đường kích thước, chữ số kích thước, mũi tên); các lệnh đo thẳng (DIMLINEAR), đo nghiêng (DIMALIGNED), đo bán kính (DIMRADIUS), đường kính (DIMDIAMETER), đo góc (DIMANGULAR), đo liên tiếp (DIMCONTINUE), đo song song (DIMBASELINE), đường dẫn chú thích (LEADER), ghi dung sai hình học (TOLERANCE), hiệu chỉnh và quản lý kiểu kích thước (DIMSTYLE, DIMEDIT).
  • Bài 10 - Ghi và hiệu chỉnh văn bản trong bản vẽ: Thiết lập kiểu font chữ kỹ thuật (STYLE), tạo văn bản đơn dòng hoặc nhiều dòng (TEXT, MTEXT), hiệu chỉnh nội dung văn bản (DDEDIT).
  • Bài 11 - Trình bày và in bản vẽ: Thiết lập thông số xuất bản vẽ ra máy in hoặc tệp số (PLOT), sử dụng cấu hình trang in có sẵn.
  +--------------------------------------------------------------------+
  |                    TIẾN TRÌNH HỌC TẬP AUTOCAD                      |
  +--------------------------------------------------------------------+
  | [Bài 1-3] Giao diện, Hệ tọa độ, Thiết lập vùng vẽ (LIMITS/UNITS)   |
  | [Bài 4]   Các lệnh dựng hình cơ bản (LINE, CIRCLE, ARC, PLINE...)  |
  | [Bài 5-6] Hiệu chỉnh & Sao chép (TRIM, SCALE, OFFSET, ARRAY...)    |
  | [Bài 7-8] Quản lý Lớp (LAYER) & Vẽ ký hiệu mặt cắt (HATCH)         |
  | [Bài 9-10]Ghi kích thước (DIMSTYLE), Dung sai & Chữ viết (MTEXT)   |
  | [Bài 11]  Định dạng trang in và Xuất bản vẽ kỹ thuật (PLOT)        |
  +--------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

  • Nguyên lý CAD: Chuyển đổi tư duy vẽ tay truyền thống sang mô hình toán học trên không gian số 2D và 3D.
  • Quy chuẩn tọa độ hình học: Xây dựng phương pháp xác định điểm qua hoành độ $X$, tung độ $Y$ và góc lượng giác $\alpha$ dựa trên gốc tọa độ cố định $(0,0)$ hoặc gốc tọa độ tương đối qua ký hiệu @.
  • Hệ thống hóa thuộc tính bản vẽ: Nguyên tắc phân tầng bản vẽ theo Layer, chuẩn hóa màu sắc (Color), dạng đường (Linetype), tỷ lệ nét vẽ (Ltscale) nhằm phục vụ việc đọc hiểu bản vẽ gia công cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác nhanh qua dòng lệnh (Command Line), phối hợp chuột với các phím chức năng (F3: OSNAP, F7: GRID, F8: ORTHO, F9: SNAP) và phím tắt (Ctrl+S, Ctrl+P, Ctrl+Z).
  • Kỹ năng phân tích (Analytical skills): Phân tích kết cấu bản vẽ chi tiết cơ khí ô tô, phân giải hình học phức tạp thành các phân đoạn cơ bản để chọn lệnh dựng hình tối ưu (dùng OFFSET, FILLET thay vì dựng từng đoạn rời).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đọc bản vẽ, dựng hình chiếu thứ ba từ hai hình chiếu cho trước, ghi đầy đủ kích thước, dung sai lắp ghép và xuất bản vẽ in ấn đúng khổ giấy kỹ thuật A4, A3.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp tiếp cận sư phạm (Pedagogical approach): Giảng dạy kết hợp liên môn giữa Tin học cơ bản và Vẽ kỹ thuật. Giảng viên khai thác kiến thức hình học họa hình có sẵn để hướng dẫn sinh viên chuyển đổi sang thao tác phần mềm. Tiến trình bài giảng đi từ lý thuyết câu lệnh, cấu trúc cú pháp tiếng Anh, các tùy chọn mở rộng đến quy trình thực hiện cụ thể bằng tiếng Việt.
  • Bài tập thực hành và tình huống (Practical exercises):
    • Thực hành thiết lập bản vẽ mẫu Baitap.dwg với đầy đủ giới hạn LIMITS và đơn vị UNITS chuẩn milimet.
    • Vẽ các biên dạng hình học phẳng sử dụng tọa độ tương đối cực và tương đối Đề-các kết hợp các chế độ truy bắt điểm.
    • Cho hai hình chiếu vuông góc của vật thể cơ khí, yêu cầu sinh viên phân tích không gian và sử dụng các lệnh vẽ cơ bản để dựng hình chiếu thứ ba.
  • Phương pháp đánh giá (Assessment methods): Đánh giá dựa trên độ chính xác của tệp bản vẽ thực hành định dạng .dwg:
    • Độ chính xác hình học của các điểm mút, góc xoay, bán kính cong.
    • Tính hợp lý trong việc phân lớp đối tượng (nét thấy, nét khuất, đường tâm, kích thước) qua lệnh LAYER.
    • Mức độ hoàn thiện việc ghi kích thước, dung sai (TOLERANCE) và tính quy chuẩn khi xuất trang in (PLOT).
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên thực hiện tuần tự các bước hướng dẫn mẫu trong giáo trình; tự tra cứu thông số qua menu trợ giúp Help (F1); luyện tập thao tác phím tắt nhằm tăng tốc độ dựng hình và hoàn thành đầy đủ các bài tập ứng dụng cuối mỗi chương.

Điểm nổi bật và cập nhật (250-300 từ)

  • Hệ thống hóa lịch sử và phần mềm ứng dụng: Giáo trình trình bày tổng quan sự phát triển của Autodesk từ năm 1982 đến các phiên bản AutoCAD 2000, 2002, 2003, 2004, 2007 và 2016. Giáo trình chọn trọng tâm là phiên bản AutoCAD 2007 – phiên bản có tính ổn định cao, giao diện dòng lệnh và bảng chọn trực quan, phù hợp với cấu hình phòng máy thực hành tại các cơ sở đào tạo nghề.
  • Bản địa hóa quy trình thao tác: Toàn bộ hệ thống lệnh gốc tiếng Anh đều có bảng tra cứu cú pháp dòng lệnh đối chiếu với từng bước thực hiện bằng tiếng Việt, giúp người học không bị rào cản ngôn ngữ cản trở tiến độ tiếp thu kỹ năng.
  • Tích hợp ứng dụng thực tế chuyên ngành: Các lệnh vẽ đường song song (MLINE, MLEDIT), ký hiệu mặt cắt vật liệu (HATCH), ghi kích thước theo chuỗi (DIMCONTINUE), ghi đường dẫn ghi chú (LEADER) và dung sai hình học (TOLERANCE) được thiết kế gắn liền với các yêu cầu kỹ thuật thực tế trong ngành chế tạo cơ khí, công nghệ ô tô và nghề hàn.
+--------------------------------------------------------------------------+
| ĐỐI CHIẾU LỆNH VÀ THAO TÁC HƯỚNG DẪN TRONG GIÁO TRÌNH                   |
+-------------------+------------------------------------------------------+
| Tên Lệnh (Anh)    | Chức năng & Trình tự thực hiện (Việt)                |
+-------------------+------------------------------------------------------+
| LIMITS            | Thiết lập vùng giới hạn bản vẽ (khổ giấy A4, A3...)  |
| UNITS             | Thiết lập đơn vị đo chiều dài, góc và độ chính xác   |
| LINE / CIRCLE     | Vẽ đoạn thẳng, đường tròn qua tọa độ / bắt điểm      |
| TRIM / EXTEND     | Xén đối tượng giao nhau / Kéo dài đến đường biên     |
| LAYER / LINETYPE  | Quản lý phân tầng bản vẽ theo màu sắc và nét vẽ      |
| DIMSTYLE / HATCH  | Định dạng chuẩn kích thước và vẽ ký hiệu mặt cắt     |
+-------------------+------------------------------------------------------+

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và hệ đào tạo: Học sinh, sinh viên theo học trình độ Cao đẳng nghề Công nghệ Ô tô, Cao đẳng nghề Hàn và sinh viên các chuyên ngành kỹ thuật cơ khí, xây dựng, chiếu sáng, trắc địa bản đồ.
  • Kiến thức tiên quyết (Prerequisites):
    • Tin học cơ bản: Quản lý tập tin/thư mục, sử dụng chuột và các tổ hợp phím tắt trên hệ điều hành Windows.
    • Vẽ kỹ thuật: Nắm vững tiêu chuẩn biểu diễn bản vẽ kỹ thuật (TCVN), quy tắc hình chiếu vuông góc, hình cắt - mặt cắt, tiêu chuẩn ghi kích thước và dung sai.
  • Giảng viên: Sử dụng giáo trình làm khung bài giảng thực hành tại phòng máy tính, định hướng thời lượng tập trung vào 5 bài học cốt lõi (Bài 4, 5, 6, 7, 9) và xây dựng đề thi đánh giá kỹ năng nghề.
  • Tự học và tham khảo: Kỹ thuật viên cơ khí, thợ hàn, thợ sửa chữa ô tô cần tài liệu tra cứu các bước lệnh để đọc hiểu và hoàn thiện bản vẽ kỹ thuật 2D trong công việc thực tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ cao đẳng nghề Công nghệ Ô tô, nghề Hàn của Trường Cao đẳng Hàng hải II, đồng thời là tài liệu tham khảo cho người học các ngành kỹ thuật cơ khí cần thành thạo kỹ năng vẽ 2D trên máy tính.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành hai môn học nền tảng là Tin học cơ bản (thao tác máy tính, hệ điều hành) và Vẽ kỹ thuật (tiêu chuẩn khổ giấy, tỷ lệ, hình chiếu, quy ước kích thước và mặt cắt).

3. Điểm khác biệt của giáo trình so với các tài liệu khác?

Giáo trình chuẩn hóa quy trình thực hiện lệnh: mỗi lệnh tiếng Anh đều có cú pháp dòng lệnh (Command:), giải thích chi tiết các tùy chọn phụ bằng tiếng Việt và có hình ảnh trực quan minh họa trạng thái trước - sau khi thao tác.

4. Làm sao để tự học hiệu quả với giáo trình này?

Cần cài đặt phần mềm AutoCAD trên máy tính, thực hành tuần tự từng câu lệnh theo bảng hướng dẫn, sử dụng phím tắt (F3, F8, Ctrl+Z, Ctrl+S) và làm toàn bộ bài tập dựng hình, bổ túc hình chiếu ở cuối mỗi bài học.

5. Có tài liệu bổ trợ nào kèm theo không?

Giáo trình tích hợp bảng tra cứu phím tắt (Bảng 1.1), sơ đồ cây 11 trình đơn Menu, hệ thống bài tập thực hành ứng dụng cơ khí và danh mục Tài liệu tham khảo tại trang 106 của giáo trình.

Kết luận (150 từ)

  • Giá trị cốt lõi: Giáo trình Thực hành AutoCAD của Trường Cao đẳng Hàng hải II là tài liệu đào tạo thực hành chuẩn mực, giúp chuyển hóa kiến thức vẽ kỹ thuật cơ khí thành kỹ năng số hóa bản vẽ 2D chính xác trên máy vi tính.
  • Lộ trình học tập khuyến nghị: Tiếp cận tuần tự qua 4 giai đoạn:
    1. Nắm bắt giao diện và thiết lập vùng vẽ (LIMITS, UNITS, Hệ tọa độ).
    2. Làm chủ các công cụ tạo hình và chỉnh sửa (LINE, ARC, TRIM, OFFSET, ARRAY).
    3. Quản lý cấu trúc bản vẽ và mặt cắt (LAYER, HATCH).
    4. Hoàn thiện xuất xưởng bản vẽ (DIMSTYLE, TOLERANCE, TEXT, PLOT).
  • Nguồn tài nguyên bổ sung: Sinh viên khai thác tính năng trợ giúp trực tiếp AutoCAD Help (phím F1), danh mục bài tập thực hành bổ trợ và hệ thống tài liệu tham khảo tại trang 106 giáo trình.
