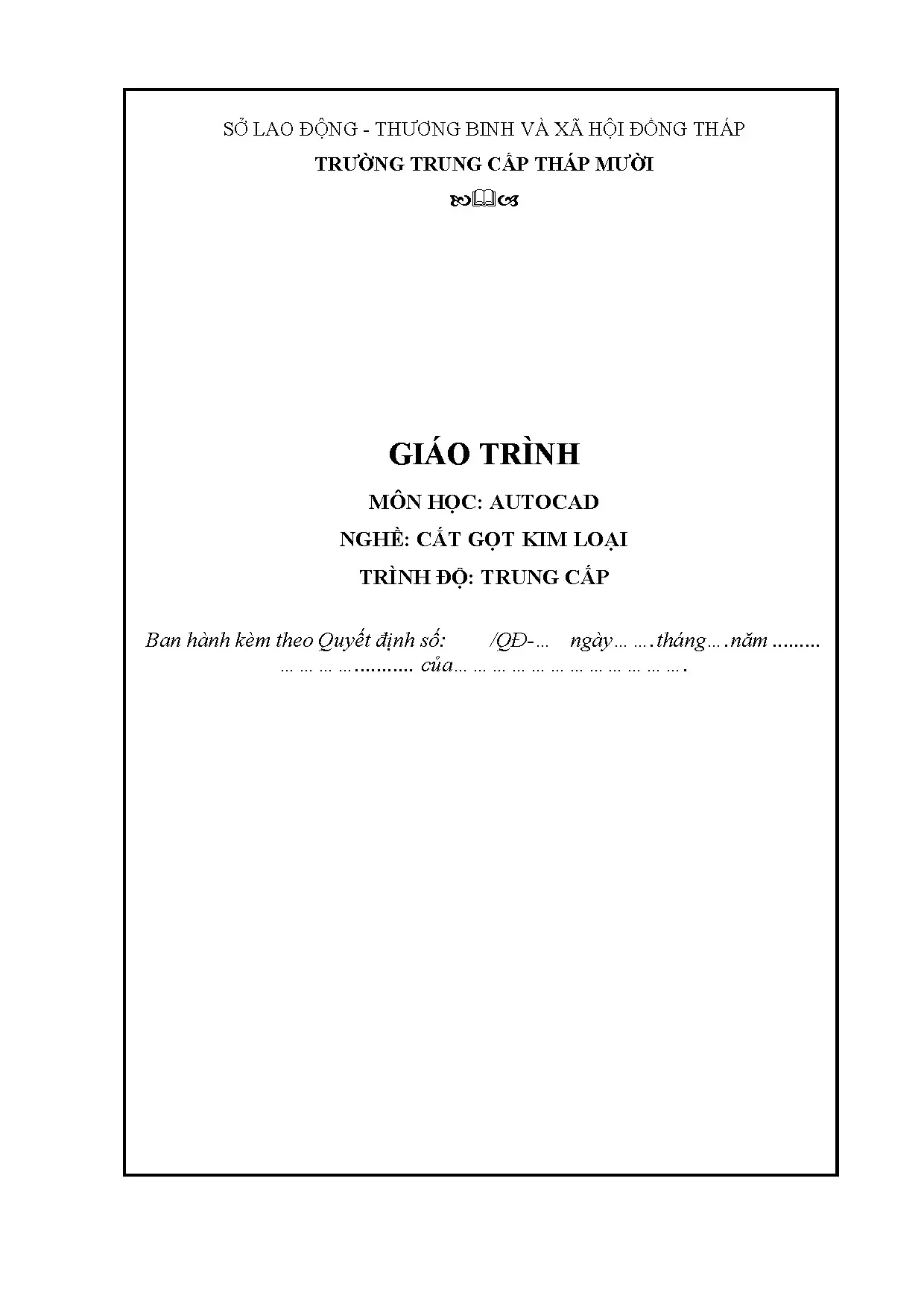

Giáo Trình Môn Học AutoCAD Dành Cho Nghề Cắt Gọt Kim Loại

Giáo trình nghiên cứu autocad nghề cắt gọt kim loại trình độ trung cấp, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên .

• Tác giả: Nguyễn Thuận Hải
• Trường học: Trường Trung Cấp Tháp Mười
• Chuyên ngành: Cắt Gọt Kim Loại
• Đề tài: Giáo Trình AutoCAD: Hướng Dẫn Cắt Gọt Kim Loại Dành Cho Học Sinh Trung Cấp
• Loại tài liệu: giáo trình
• Năm xuất bản: 2018
• Địa điểm: Tháp Mười

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: THAO TÁC CƠ BẢN VỚI PHẦN MỀM AUTOCAD
• 1.1. Thực hiện các thao tác cơ bản với phần mềm AutoCAD
• 1.2. Khởi động AutoCAD
• 1.3. Tìm hiểu giao diện làm việc của AutoCAD
• 1.4. Thực hiện các thao tác về file
• 1.5. Thực hiện các thao tác với đối tượng
• 1.6. Chọn đối tượng
• 1.7. Tạo và quản lý lớp đối tượng
• 1.8. TCVN về nét vẽ
• 1.9. Nhập tọa độ descartes
• 1.10. Nhập khoảng cách trực tiếp (Direct distance entry)
• 1.11. Toạ độ tuyệt đối
• 1.12. Toạ độ tương đối
• 1.13. Nhập tọa độ cực
• 1.14. Toạ độ cực tương đối
• 1.15. Truy bắt điểm đối tượng
• 1.16. LỆNH VẼ CƠ BẢN
• 1.16.1. Vẽ hình học
• 1.16.2. Vẽ đường thẳng
• 1.16.3. Vẽ đường tròn
• 1.16.4. Vẽ cung tròn (Lệnh Arc)
• 1.16.5. Vẽ đa giác đều (Lệnh Polygon)
• 1.16.6. Hiệu chỉnh đối tượng
• 1.16.6.1. Dời đối tượng
• 1.16.6.2. Copy đối tượng
• 1.16.6.3. Xoay đối tượng
• 1.16.6.4. Cắt xén một phần đối tượng
• 1.16.6.5. Kéo dài đối tượng chạm đến ranh giới
• 1.16.6.6. Tạo đối tượng song song
• 1.16.6.7. Đối xứng đối tượng qua trục
• 1.16.6.8. Vát mép đối tượng
• 1.16.6.9. Bo cung đối tượng
• 1.16.6.10. Sao chép đối tượng theo dãy
• 1.17. TẠO VÀ IN BẢN VẼ
• 1.17.1. Tạo khổ giấy
• 1.17.2. Tạo khung bản vẽ
• 1.17.3. Ghi văn bản vào bản vẽ
• 1.17.4. Tạo kiểu chữ
• 1.17.5. Điều chỉnh văn bản
• 1.17.6. In bản vẽ
• 1.17.7. Trang Plot Device
• 1.17.8. Trang Plot Settings
• 1.18. YÊU CẦU VỀ ĐÁNH GIÁ KẾT QUẢ HỌC TẬP
• 1.19. CÂU HỎI ÔN TẬP
• 1.20. NHẬP TỌA ĐỘ
• 1.20.1. Giới thiệu
• 1.20.2. Mục tiêu
• 1.20.3. Nhập tọa độ descartes
• 1.20.4. Các phương pháp nhập tọa độ một điểm vào trong bản vẽ
• 1.20.5. Nhập khoảng cách trực tiếp (Direct distance entry)
• 1.20.6. Toạ độ tuyệt đối
• 1.20.7. Toạ độ tương đối
• 1.20.8. Nhập tọa độ cực
• 1.20.9. Toạ độ cực tương đối
• 1.20.10. Truy bắt điểm đối tượng

Tóm tắt

I. Tổng Quan Về Giáo Trình AutoCAD Hướng Dẫn Cắt Gọt Kim Loại

Giáo trình AutoCAD cung cấp kiến thức cơ bản và nâng cao về việc sử dụng phần mềm AutoCAD trong ngành cắt gọt kim loại. Đây là tài liệu thiết yếu cho học sinh trung cấp, giúp họ nắm vững các kỹ thuật và phương pháp thiết kế. Việc học AutoCAD không chỉ giúp học sinh phát triển kỹ năng mà còn mở ra nhiều cơ hội nghề nghiệp trong lĩnh vực cơ khí.

1.1. Lợi Ích Của Việc Học AutoCAD Trong Cắt Gọt Kim Loại

Học sinh sẽ hiểu rõ hơn về các ứng dụng của AutoCAD trong thiết kế kỹ thuật, từ đó nâng cao khả năng làm việc trong môi trường chuyên nghiệp.

1.2. Cấu Trúc Giáo Trình AutoCAD Dành Cho Học Sinh Trung Cấp

Giáo trình được chia thành nhiều chương, mỗi chương tập trung vào một khía cạnh cụ thể của phần mềm AutoCAD, từ thao tác cơ bản đến các kỹ thuật nâng cao.

II. Thách Thức Khi Học AutoCAD Cắt Gọt Kim Loại

Học sinh thường gặp khó khăn trong việc làm quen với giao diện và các lệnh của phần mềm AutoCAD. Việc thiếu kinh nghiệm thực hành có thể dẫn đến sự nhầm lẫn trong quá trình thiết kế. Ngoài ra, việc hiểu rõ các tiêu chuẩn kỹ thuật trong cắt gọt kim loại cũng là một thách thức lớn.

2.1. Khó Khăn Trong Việc Sử Dụng Các Lệnh Cơ Bản

Nhiều học sinh gặp khó khăn trong việc nhớ và sử dụng các lệnh cơ bản của AutoCAD, điều này ảnh hưởng đến tiến độ học tập.

2.2. Thiếu Kinh Nghiệm Thực Hành Trong Thiết Kế

Việc thiếu cơ hội thực hành có thể làm giảm khả năng áp dụng lý thuyết vào thực tế, dẫn đến kết quả học tập không như mong đợi.

III. Phương Pháp Học AutoCAD Hiệu Quả Cho Học Sinh Trung Cấp

Để học AutoCAD hiệu quả, học sinh cần áp dụng các phương pháp học tập tích cực. Việc tham gia các khóa học thực hành, làm bài tập nhóm và tìm hiểu tài liệu tham khảo sẽ giúp củng cố kiến thức. Ngoài ra, việc sử dụng các video hướng dẫn cũng là một cách học hiệu quả.

3.1. Tham Gia Các Khóa Học Thực Hành

Các khóa học thực hành giúp học sinh làm quen với phần mềm và nâng cao kỹ năng thiết kế.

3.2. Sử Dụng Tài Liệu Tham Khảo Để Nâng Cao Kiến Thức

Tài liệu tham khảo sẽ cung cấp thêm thông tin và kỹ thuật cần thiết cho học sinh trong quá trình học tập.

IV. Ứng Dụng Thực Tiễn Của AutoCAD Trong Ngành Cắt Gọt Kim Loại

AutoCAD không chỉ là một công cụ thiết kế mà còn là một phần không thể thiếu trong quy trình sản xuất. Học sinh sẽ thấy được sự cần thiết của việc sử dụng AutoCAD trong việc tạo ra các bản vẽ kỹ thuật chính xác, từ đó nâng cao hiệu quả công việc.

4.1. Tạo Bản Vẽ Kỹ Thuật Chính Xác

Việc sử dụng AutoCAD giúp học sinh tạo ra các bản vẽ kỹ thuật với độ chính xác cao, đáp ứng yêu cầu của ngành cơ khí.

4.2. Nâng Cao Hiệu Quả Công Việc Trong Ngành Cơ Khí

AutoCAD giúp rút ngắn thời gian thiết kế và giảm thiểu sai sót, từ đó nâng cao hiệu quả công việc trong ngành cắt gọt kim loại.

V. Kết Luận Về Giáo Trình AutoCAD Hướng Dẫn Cắt Gọt Kim Loại

Giáo trình AutoCAD là một tài liệu quý giá cho học sinh trung cấp trong ngành cắt gọt kim loại. Việc nắm vững các kỹ thuật và phương pháp thiết kế sẽ giúp học sinh tự tin hơn trong công việc tương lai. Tương lai của ngành cắt gọt kim loại sẽ ngày càng phát triển, và việc sử dụng AutoCAD sẽ là một lợi thế lớn.

5.1. Tầm Quan Trọng Của AutoCAD Trong Ngành Cơ Khí

AutoCAD đóng vai trò quan trọng trong việc nâng cao chất lượng thiết kế và sản xuất trong ngành cơ khí.

5.2. Hướng Đi Tương Lai Của Ngành Cắt Gọt Kim Loại

Ngành cắt gọt kim loại sẽ tiếp tục phát triển, và việc sử dụng AutoCAD sẽ là một yếu tố quyết định đến sự thành công của các kỹ sư trẻ.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. THAO TÁC CƠ BẢN VỚI PHẦN MỀM AUTOCAD Giới thiệu: Mục tiêu: - Trình bày được TCVN về nét vẽ được sử dụng trong bản vẽ cơ khí. - Thực hiện được các thao tác cơ bản với phần mềm AutoCAD. - Tạo và sử dụng được các Layer về đường nét đúng theo TCVN về nét vẽ được sử dụng trong bản vẽ cơ khí.

- Rèn luyện được tính kỷ luật, nghiêm túc, có tinh thần trách nhiệm cao trong học tập. - Chủ động, tích cực thực hiện nhiệm vụ trong quá trình học. Thực hiện các thao tác cơ bản với phần mềm AutoCAD. Khởi động AutoCAD.

CAD là chữ viết tắt của Computer – Aided Design hoặc Computer – Aided Drafting. AutoCad là phần mềm của hãng AutoDesk dùng để thực hiện các bản vẽ kỹ thuật trong các ngành: Xây dựng, Cơ khí, Kiến trúc, Điện, … Bản vẽ nào thực hiện được bằng tay thì có thể vẽ bằng phần mềm AutoCad. Ðể khởi động AutoCAD 2007, ta có thể thực hiện theo các cách sau: - Double click vào biểu tượng AutoCAD 2007 trên màn hình Desktop. - Click vào nút Start/ Programs/ Autodesk/ AutoCAD 2007.

Tìm hiểu giao diện làm việc của AutoCAD.1:Giao diện AutoCAD Sau khi khởi động AutoCAD ta có màn hình làm việc: Đi từ trên xuống dưới ta có các thanh sau: -Thanh menu: Trên Menu bar có nhiều trình đơn, nếu ta chọn một trình đơn nào đó, thì một thực đơn thả (Full Down Menu) sẽ hiện ra để ta chọn lệnh kế tiếp. -Thanh công cụ chuẩn (Standard Toolbar) -Thanh Layers và Properties -Các thanh công cụ cơ bản: + Dimension (Ghi kích thước) + Draw (Vẽ) + Modify (Hiệu chỉnh, sửa chữa) -Vùng đồ họa (Graphics Area) -Dòng lệnh (Command Lines) -Dòng trạng thái (Status Lines) 9 1. Thực hiện các thao tác về file. Tạo file bản vẽ mới.

- Trên thanh Standard Toolbar : click vào biểu tượng - Trên thanh Menu : chọn File/New - Từ bàn phím : nhấn Ctrl + N - Từ bàn phím : nhấn Alt + F, N 1. Mở file có sẵn. - Trên thanh Standard Toolbar : click vào biểu tượng - Trên thanh Menu : chọn File/ Open - Từ bàn phím : nhấn Ctrl + O 1. Lưu file bản vẽ.

Lưu bản vẽ mới. Khi mở một bản vẽ mới để vẽ, ta nên đặt tên ngay, bằng cách: - Trên thanh Menu : chọn File/ Save As - Từ bàn phím : nhấn Alt + F, A hoặc Ctrl+Shift+ S b. Lưu bản vẽ đã có tên sẵn - Trên thanh Standard Toolbar : click vào biểu tượng đĩa mềm - Từ bàn phím : nhấn Ctrl + S - Trên thanh Menu : chọn File/ Save - Từ bàn phím : nhấn Alt + F, S 1. Đóng bản vẽ.

- Click vào nút X của bản vẽ. Thoát khỏi AutoCAD. Ta có thể thực hiện theo các cách sau: -Trên thanh Menu của AutoCAD 2007: chọn File/ Exit -Click vào nút X ở góc phải trên. -Từ bàn phím : nhấn Alt + F, X hay nhấn Alt + F4 -Từ dòng Command : gõ vào chữ Quit hay Exit 10 1.

Thực hiện các thao tác với đối tượng. Chọn đối tượng. Dịch chuyển chuột cho ô vuông pickbox vào đối tượng, sau đó nhấp chọn.2:Chọn đối tượng 1. Chọn đối tượng, sau đó nhấn phím delete hoặc chọn lệnh erase.

Phục hồi đối tượng bị xóa. Chọn Undo hoặc Ctrl+Z. Điều khiển tầm nhìn. - Phóng to, thu nhỏ đối tượng: Lăn chuột giữa.

- Kéo màn hình vào tầm nhìn: Nhấn giữ chuột giữa, sau đó kéo vào vị trí thích hợp. - Sử dụng lệnh Zoom: Để sử dụng gõ lệnh ZOOM (Z) ↵ (ENTER) hoặc chọn biểu tượng ZOOM trên thanh công cụ.Có các lựa chọnsau: [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] + DYNAMIC: Hiển thị hình ảnh đối tượng vẽ trong khung nhìn. Khung cửa sổ này có thể thay đổi vị trí và kích thước. Sau khi gọi lệnh ZOOM, nhập D ↵ (ENTER) để chọn DYNAMIC Xuất hiện khung chữ nhật có dấu X ở giữa cho phép di chuyển vị trí của khung chữ nhật.

Muốn phóng to tại vị trí nào thì di chuyển khung chữ nhật đến vị trí đó. Tại đó có thể thay đổi độ lớn của khung chữ nhật. Sau khi thay đổi độ lớn nhấn phím ↵ (ENTER) thì tại vị trí đó sẽ được phóng lớn lên.3:Thực hiện lệnh Zoom Dynamic + ALL hay EXTENTS: Hiển thị toàn bộ bản vẽ trên màn hình.Sau khi gọi lệnh ZOOM, nhập A ↵ (ENTER) để chọn ALL, nhập E ↵ (ENTER) để chọn EXTENTS. Màn hình sẽ tự động hiển thị toàn bộ bản vẽ.

+ REAL TIME: Đây là lựa chọn mặc định của lệnh Zoom. Sau khi gọi lệnh thì nhấn phím ↵ (ENTER) và lựa chọn này sẽ được thực hiện. Khi thực hiện lựa chọn này thì trên màn hình sẽ xuất hiện biểu tượng hình kính lúp có dấu cộng và dấu trừ. Để thực hiện việc phóng to hoặc thu nhỏ thì nhấn giữ nút trái của chuột và di chuyển.

Khi di chuyển biểu tượng này đi lên thì phóng to, đi xuống thì thu nhỏ lại. Để thoát khỏi lệnh thì nhấn phím ESC trên bàn phím. + CENTER: Phóng to màn hình quanh một tâm điểm với chiều cao khung nhìn do người sử dụng chọn. Sau khi gọi lệnh ZOOM, nhập C ↵ (ENTER) để chọn CENTER Specify center point: Chọn tâm của khung nhìn Enter magnification or height: Nhập giá trị chiều cao khung nhìn hoặc kích chọn hai điểm để xác định chiều cao khung nhìn.

Hay sau giá trị nhập thêm chữ X. (Ví dụ nhập 6X thì đối tượng sẽ được phóng lên 6 lần so với khung hiện hành + WINDOW: Phóng to hình ảnh đối tượng vẽ được xác định trong khung cửa sổ hình chữ nhật. Khung cửa sổ hình chữ nhật được xác định bằng cách xác định hai điểm. Sau khi gọi lệnh ZOOM, nhập W ↵ (ENTER) để chọn WINDOW Specify first corner: Kích chọn điểm W1.

Specify opposite corner: Kích chọn điểm W2.4:Thực hiện lệnh Zoom Window 6 – PREVIOUS: Quay lại hình ảnh của lệnh Zoom trước đó. Lựa chọn này có thể nhớ và quay lại đến 10 hình ảnh Zoom trước đó.5:Thực hiện lệnh Zoom Previous 13 2. Tạo và quản lý lớp đối tượng. TCVN về nét vẽ.6:TCVN về nét vẽ 2.

Tạo và quản lý lớp đối tượng. Tạo lớp mới. Để tạo các lớp mới ta thực hiện theo trình tự sau: -Nhấp nút New trên hôp thoại Layer Properties Manager sẽ xuất hiện ô soạn thảo Layer1 tại cột Name (dưới Layer 0) -Nhập tên lớp vào ô soạn thảo. Tên lớp không dài quá 255 kí tự.

Kí tự có thể là số, chữ hoặc là các kí tự như _ - $… Không được có khoảng trống giữa các kí tự. 14 Số lớp trong bản vẽ không giới hạn nhưng không vượt quá 32767. Nên đặt tên lớp dễ nhớ và theo các tính chất liên quan đến đối tượng của lớp đó, ví dụ: MATCAT, KICH-THUOC,… -Nếu muốn tạo nhiều lớp mới cùng lúc ta nhập các tên lớp vào ô soạn thảo và cách nhau bởi dấu phẩy (,) -Nhấn OK để kết thúc AutoCAD tự động sắp xếp theo thứ tự A, B, C, D,. Gán lớp hiện hành.

Lớp hiện hành là lớp khi ta tạo vật thể nó sẽ nằm trên lớp này, Default của AutoCAD là lớp 0. Ðểđưa lớp có sẵn là lớp hiện hành ta chỉ cần chọn tên lớp sau đó click vào ô Current. Lúc này bên cạnh ô Current sẽ xuất hiện tên lớp ta vừa chọn. Sau đó click OK 2.

Gán và thay đổi màu của lớp. Để gán và thay đổi màu cho lớp ta thực hiện theo trình tự: -Chọn lớp cần gán hoặc thay đổi màu bằng cách chọn tên lớp đó. Thông thường mỗi lần ta chỉ nên chọn một lớp để gán màu. -Nhấp vào ô màu của lớp trên cùng hàng (một color), khi đó sẽ xuất hiện hợp thoại Select color và theo hộp thoại này ta có thể gán màu cho lớp đang được chọn vào ô màu.

Trên hộp thoại này ta chọn màu mong muốn cho từng lớp. Chú ý Nên chọn các màu tiêu chuẩn trên dãy màu tiêu chuẩn (dãy màu cùng hàng với các nút ByLayer và ByBlock). Ví dụ, ta chọn màu White (trắng ) cho lớp DUONG_CO_BAN, màu yellow cho lớp DUONGKHUAT. Bảng màu AutoCAD bao gồm 256 màu được đánh thứ tự 1-255 theo ACI (AutoCAD Color Index), khi ta chọn ô màu nào thì tên (số) màu đó xuất hiện tại ô soạn thảo Color.

Các màu tiêu chuẩn từ 1-7 ngaòi mã ta còn có thể nhập tên (1-Red (đỏ); 2-Yellow (vàng); 3-Green (xanh lá cây); 4-Cyan (Xanh da trời); 5- Blue (xanh lục); 6-Magenta (đỏ tía); 7-white (trắng)) -Số lượng các màu xuất hiện tuỳ thuộc vào màn hình hoặc card điều khiển màn hình. -Để gán màu cho lớp hiện hành ta có thể sử dụng lệnh Color. Gán dạng đường cho lớp. Để gán dạng đường cho lớp ta thực hiện theo trình tự sau: * Chọn lớp cần gán hoặc thay đổi dạng đường.

* Nhấn tên dạng đường của lớp (cột Linetype), khi đó sẽ xuất hiện hộp thoại Select Linetype, chọn dạng đường mong muốn. * Nhấn OK Hình 1.7:Hộp thoại Select Linetype Chú ý: Đầu tiên trên bản vẽ chỉ có một dạng đường duy nhất là Continuos, để nhập các dạng đường khác vào trong bản vẽ ta sử dụng Linetype hoặc nút Load… của hộp thoại Select Linetype. Khi đó xuất hiện hộp thoại Load or Reload Linetypes, ta chọn các dạng đường trên hộp thoại này và ấn OK. Khi đó dạng đường vừa được chọn sẽ được tải vào hộp thoại Select Linetype.8:Hộp thoại Load Linetypes 16 2.

Gán chiều rộng nét in. Ta gán chiều rộng nét in khi in bản vẽ giấy cho từng lớp theo trình tự sau: Chọn tên lớp Nhấn vào cột Lineweight của lớp đó sẽ xuất hiện hộp thoại Chọn lineweight cần thiết Nhấn nút Ok để trở về hộp thoại Hình 1.9:Hộp thoại Lineweight 2. Lựa chọn màu cho đối tượng (lệnh Color). Để thiết lập màu cho đối tượng ta có thể truy xuất lệnh bằng một trong các cách sau: - Từ Menu Format\ Color… - Từ Command: Nhập lệnh Color  Sử dụng lệnh Color để thiết lập màu cho đối tượng mới.

Ta có thể sử dụng hộp thoại Select Color để định nghĩa màu cho các đối tượng bằng việc chọn màu từ 255 màu trong AutoCAD Color Index (ACI), True Color và Color Books. Hộp thoại Select Color gồm các trang Index Color (ACI), True Color và Color Books. Trang Index Color Xác định các thiết lập màu sử dụng bảng màu 255 AutoCAD Color Index (ACI) AutoCAD Color Index (ACI) Xác định màu cho đối tượng mới bằng cách sử dụng bảng màu AutoCAD Color Index. Bảng này chứa đựng 255 màu.
