TỔNG QUAN VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH SỨC BỀN VẬT LIỆU (NGHỀ CẮT GỌT KIM LOẠI - BẬC CAO ĐẲNG)

Tổng quan về giáo trình

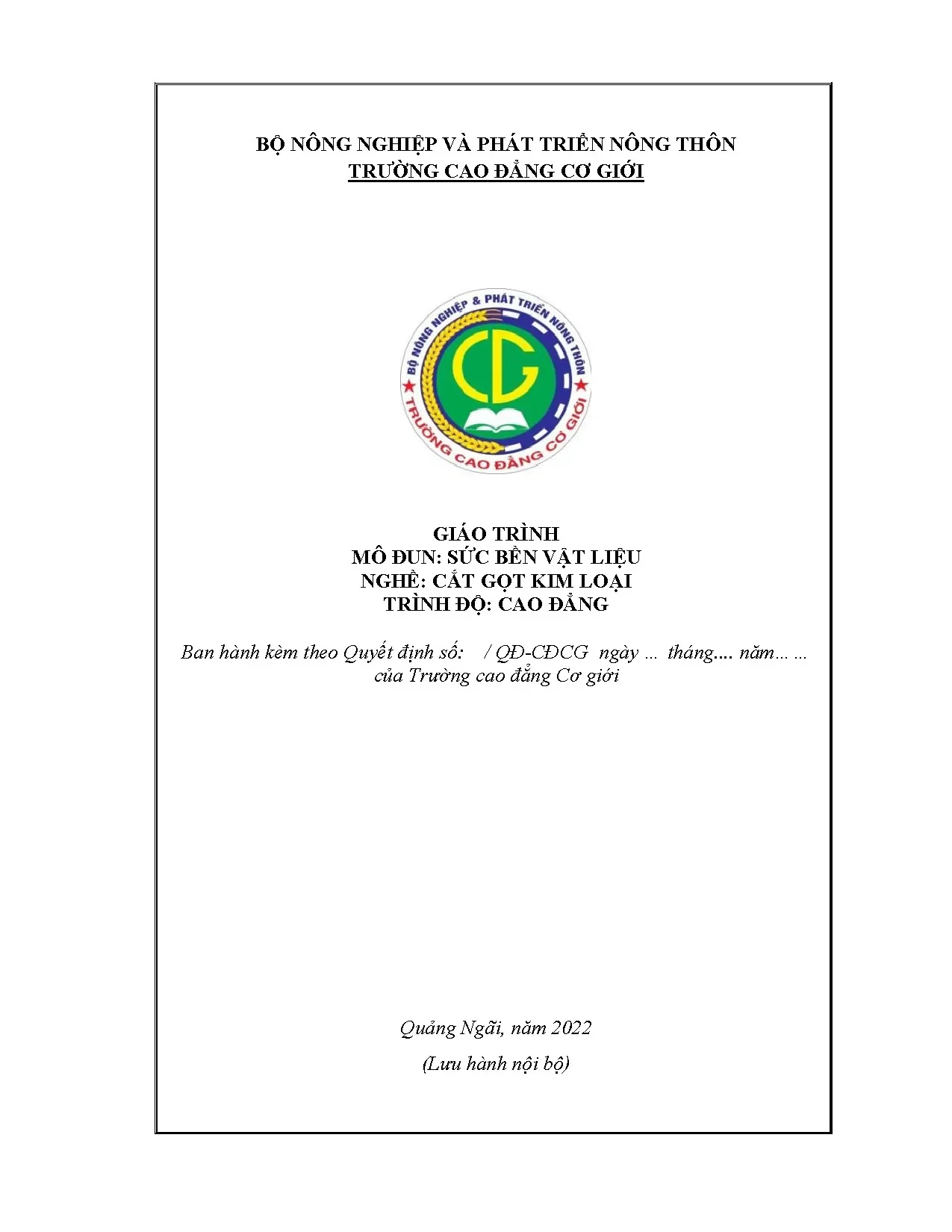

Giáo trình mô đun Sức bền vật liệu (Mã mô đun: MH10) do Trương Thị Ngọc Thư chủ biên, được Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành năm 2022. Tài liệu được thiết kế chuyên biệt phục vụ chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng. Trong cấu trúc chương trình khung gồm 126 tín chỉ (2.805 giờ), mô đun Sức bền vật liệu có thời lượng 45 giờ (tương đương 3 tín chỉ), bao gồm 34 giờ lý thuyết, 8 giờ bài tập và 3 giờ kiểm tra.

                  ┌───────────────────────────────┐
                  │      Cơ sở tiên quyết:        │
                  │ - Vẽ kỹ thuật (MH07)          │
                  │ - Cơ lý thuyết (MH09)         │
                  │ - Vật liệu cơ khí (MH12)      │
                  └───────────────┬───────────────┘
                                  │
                                  ▼
                  ┌───────────────────────────────┐
                  │    SỨC BỀN VẬT LIỆU (MH10)    │
                  │   (3 tín chỉ - 45 giờ học)    │
                  └───────────────┬───────────────┘
                                  │
                                  ▼
                  ┌───────────────────────────────┐
                  │       Ứng dụng tiếp nối:      │
                  │ - Nguyên lý - Chi tiết máy    │
                  │ - Đồ gá (MH18)                │
                  │ - Thực hành gia công cắt gọt  │
                  └───────────────────────────────┘

Về vị trí đào tạo, đây là môn học kỹ thuật cơ sở bắt buộc, được bố trí sau khi người học đã hoàn thành các môn học tiên quyết bao gồm Cơ lý thuyết (MH09) và Vật liệu cơ khí (MH12). Mục tiêu học tập (Learning Outcomes) của giáo trình trang bị cho học viên năng lực:

  1. Trình bày các khái niệm cơ bản về biến dạng, nội lực, ứng suất, độ bền, độ cứng và độ ổn định của chi tiết máy.
  2. Phân tích ý nghĩa các chỉ số đặc trưng cơ học của vật liệu thông qua số liệu thực nghiệm.
  3. Chuyển đổi kết cấu cơ khí thực tế về sơ đồ tính toán giải tích.
  4. Thiết lập phương trình, vẽ biểu đồ nội lực và xác định mặt cắt nguy hiểm.
  5. Ứng dụng điều kiện bền, điều kiện cứng và điều kiện ổn định để giải quyết ba bài toán kỹ thuật cơ bản.

Cấu trúc giáo trình kết hợp giữa lý thuyết cơ học biến dạng và số liệu thực nghiệm, gắn liền trực tiếp với hoạt động tính toán chọn chế độ cắt gọt và kiểm tra khả năng chịu tải của các chi tiết máy cắt kim loại.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình bao gồm 10 chương chuyên đề, được tổ chức theo logic phát triển từ trạng thái chịu lực đơn giản đến phức tạp, từ bài toán tĩnh định đến bài toán ổn định và tải trọng động:

Chương 1: Khái niệm cơ bản & Phương pháp mặt cắt
  │
  ├─► Trạng thái chịu lực cơ bản:
  │     ├─ Chương 2: Kéo - Nén đúng tâm
  │     ├─ Chương 3: Cắt và Dập
  │     ├─ Chương 4: Đặc trưng hình học mặt cắt ngang
  │     ├─ Chương 5: Xoắn thuần túy thanh tiết diện tròn
  │     └─ Chương 6: Uốn ngang phẳng (Định lý Zhuravski)
  │
  ├─► Trạng thái chịu lực phức tạp & Ổn định:
  │     ├─ Chương 7: Uốn - Kéo/Nén và Uốn - Xoắn đồng thời
  │     └─ Chương 8: Ổn định thanh nén (Euler & Yasinsky)
  │
  └─► Trạng thái tải trọng đặc biệt:
        ├─ Chương 9: Ứng suất thay đổi & Độ bền mỏi
        └─ Chương 10: Tải trọng động & Lực quán tính
  • Chương 1: Những khái niệm chung: Trình bày lịch sử phát triển môn học (các công trình của Hooke, Euler, Bernoulli, Navier, Cauchy, Poisson, Ostrogradsky), nhiệm vụ và đối tượng nghiên cứu (vật rắn thực dạng khối, thanh, tấm). Đưa ra các giả thiết về sự liên tục, đồng tính, đẳng hướng, đàn hồi tuyến tính; nguyên lý độc lập tác dụng; phân loại tải trọng, liên kết phẳng và phương pháp mặt cắt giải tích xác định 6 thành phần nội lực ($N_z, Q_x, Q_y, M_x, M_y, M_z$).
  • Chương 2: Kéo và nén đúng tâm: Khảo sát lực dọc $N_z$, thiết lập biểu đồ nội lực, công thức tính ứng suất pháp $\sigma_z = \frac{N_z}{F}$, định luật Hooke về biến dạng dài $\Delta l = \frac{N_z \cdot l}{E \cdot F}$. Trình bày dữ liệu thực nghiệm kéo nén thép carbon thấp CT3 (giới hạn tỷ lệ $\sigma_{tl} \approx 210\text{ MN/m}^2$, giới hạn đàn hồi $\sigma_{đh}$, giới hạn chảy $\sigma_{ch} \approx 240\text{ MN/m}^2$ cùng vệt trượt Lüders-Chernov, giới hạn bền $\sigma_B \approx 400\text{ MN/m}^2$) và vật liệu dòn (gang xám).
  • Chương 3: Cắt - Dập: Khái niệm biến dạng trượt, góc trượt $\gamma$, ứng suất tiếp $\tau = \frac{Q}{F_c}$, định luật Hooke khi trượt $\tau = G \cdot \gamma$ và hiện tượng dập nén cục bộ ($\sigma_d = \frac{P_d}{F_d}$) ứng dụng trong liên kết đinh tán, mối ghép then, then hoa.
  • Chương 4: Đặc trưng cơ học của hình phẳng: Thiết lập phương pháp tính mômen tĩnh ($S_x, S_y$), mômen quán tính chính tâm ($I_x, I_y, I_{xy}, I_p$), bán kính quán tính và công thức chuyển trục song song.
  • Chương 5: Xoắn thuần túy: Nghiên cứu thanh mặt cắt tròn chịu mômen xoắn $M_z$, phân bố ứng suất tiếp $\tau_\rho = \frac{M_z}{I_p}\rho$, góc xoắn tỷ đối $\theta = \frac{M_z}{G \cdot I_p}$.
  • Chương 6: Uốn ngang phẳng: Khảo sát dầm chịu lực, thiết lập quan hệ vi phân giữa tải trọng phân bố, lực cắt và mômen uốn (định lý Zhuravski - trong tài liệu ghi Gin-rap-sky), phương pháp vẽ nhanh biểu đồ $Q_y, M_x$, ứng suất pháp $\sigma = \frac{M_x \cdot y}{I_x}$, ứng suất tiếp và độ võng của dầm.
  • Chương 7 đến Chương 10: Mở rộng bài toán thanh chịu lực phức tạp (kết hợp uốn - kéo/nén, uốn - xoắn đồng thời), tính ổn định của thanh thẳng chịu nén theo công thức Euler và Yasinsky (Iasinki), tính toán độ bền mỏi dưới ứng suất chu kỳ và bài toán tải trọng động tính theo lực quán tính.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ học vật rắn biến dạng dựa trên 4 giả thiết cơ bản:

  • Giả thiết về tính liên tục, đồng nhất và đẳng hướng của vật liệu.
  • Giả thiết vật liệu đàn hồi tuyệt đối trong phạm vi giới hạn tỷ lệ.
  • Giả thiết tương quan bậc nhất giữa biến dạng và lực tác dụng (quan hệ tuyến tính).
  • Nguyên lý độc lập tác dụng (nguyên lý cộng tác dụng).

Các khung lý thuyết giải tích gắn liền với 3 bài toán kỹ thuật xuyên suốt:

  1. Bài toán kiểm tra độ bền:

$$\sigma_{\max} = \frac{N_{z\max}}{F} \le [\sigma]$$

hoặc

$$\tau_{\max} \le [\tau]$$

  1. Bài toán xác định kích thước mặt cắt ngang hợp lý:

$$F \ge \frac{N_{z\max}}{[\sigma]}$$

  1. Bài toán xác định tải trọng cho phép:

$$[P] \le F \cdot [\sigma]$$

Dạng chịu lực Thành phần nội lực chính Công thức ứng suất cơ bản Điều kiện bền quy chuẩn
Kéo - Nén đúng tâm Lực dọc trục $N_z$ $\sigma_z = \dfrac{N_z}{F}$ $\sigma_{\max} = \dfrac{N_{z\max}}{F} \le [\sigma]$
Cắt thuần túy Lực cắt ngang $Q_y$ (hoặc $Q_x$) $\tau_c = \dfrac{Q_y}{F_c}$ $\tau = \dfrac{Q_y}{F_c} \le [\tau_c]$
Dập cục bộ Lực dập ép $P_d$ $\sigma_d = \dfrac{P_d}{F_d}$ $\sigma_d = \dfrac{P_d}{F_d} \le [\sigma_d]$
Xoắn thuần túy (trục tròn) Mômen xoắn $M_z$ $\tau_\rho = \dfrac{M_z}{I_p}\cdot\rho$ $\tau_{\max} = \dfrac{M_z}{W_0} \le [\tau_x]$
Uốn ngang phẳng Lực cắt $Q_y$, Mômen uốn $M_x$ $\sigma = \dfrac{M_x}{I_x}\cdot y$ $\sigma_{\max} = \dfrac{M_{x\max}}{W_x} \le [\sigma_u]$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vẽ sơ đồ vật thể tự do, sơ đồ hóa kết cấu máy thực tế, giải phóng liên kết và tính toán phản lực tại các gối đỡ di động, gối cố định và ngàm; lập phương trình cân bằng tĩnh học.
  • Kỹ năng phân tích (Analytical skills): Khảo sát và vẽ biểu đồ biến thiên nội lực ($N_z, Q, M$), xác định vị trí mặt cắt nguy hiểm trên các chi tiết trục, dầm hoặc khung chịu lực có tiết diện không đổi hoặc thay đổi bậc.
  • Kỹ năng ứng dụng thực hành (Practical competencies): Vận dụng hệ số an toàn ($n > 1$) vào điều kiện làm việc thực tế của dụng cụ cắt, mối ghép đinh tán, trục truyền động và khung máy công cụ; xử lý sai lệch kích thước hình học nằm trong giới hạn sai số cho phép $\pm 5%$.

Phương pháp giảng dạy và học tập

  ┌─────────────────────────────────────────────────────────────────┐
  │                 HOẠT ĐỘNG DẠY VÀ HỌC MH10                       │
  ├────────────────────────────────┬────────────────────────────────┤
  │       PHÍA GIẢNG VIÊN          │        PHÍA NGƯỜI HỌC          │
  ├────────────────────────────────┼────────────────────────────────┤
  │ - Dạy học tích cực, nêu vấn đề │ - Đọc trước tài liệu giáo trình│
  │ - Trình chiếu mô hình, biểu đồ │ - Tự học nhóm (2 - 3 người)    │
  │ - Hướng dẫn giải bài tập mẫu   │ - Tham dự tối thiểu 70% số giờ │
  │ - Tổ chức thảo luận trên lớp   │ - Làm bài tập giải tích số học │
  └────────────────────────────────┴────────────────────────────────┘

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng các phương pháp giảng dạy kỹ thuật tích cực:

  • Phương pháp nêu vấn đề: Giảng viên đưa ra các tình huống hư hỏng thực tế của chi tiết máy (gãy trục, mất ổn định thanh nén, mỏi vật liệu) để dẫn dắt vào bài toán cơ học.
  • Phương pháp giải tích kết hợp trực quan: Sử dụng trình chiếu máy tính, tranh vẽ kỹ thuật, mô hình thực hành cơ học để minh họa sự phân bố ứng suất và biến dạng mạng ô vuông của vật liệu khi chịu tải.

Bài tập và bài tập tình huống

Tài liệu cung cấp chuỗi bài tập số học mẫu có lời giải chi tiết cho từng chương. Các bài tập tập trung vào bài toán thanh chịu lực kéo nén nhiều bậc, trục truyền động chịu lực tập trung, xác định phản lực liên kết và tính toán kiểm tra bền cho trục tròn chịu tải đa điểm ($P_1, P_2, P_3$).

Phương pháp kiểm tra và đánh giá

Theo hướng dẫn thực hiện quy chế đào tạo dựa trên Thông tư số 09/2017/TT-BLĐTBXH, quy trình đánh giá kết quả học tập được xác định cụ thể:

Hình thức đánh giá Chuẩn đầu ra kiểm tra Phương pháp & Công cụ Trọng số Thời điểm kiểm tra
Đánh giá thường xuyên A1, C1, C2 Hỏi miệng, viết tự luận ngắn, thuyết trình nhóm, trắc nghiệm 40% (Tổng quá trình) Sau mỗi bài học (3 giờ)
Đánh giá định kỳ A2, B1, C1, C2 Bài viết tự luận, trắc nghiệm kết hợp thực hành giải tích Gồm 3 bài kiểm tra (sau 8 giờ)
Thi kết thúc môn học A1, A2, A3, B1, B2, C1, C2 Vấn đáp kết hợp thực hành trên mô hình vật thể 60% Sau khi hoàn thành 45 giờ học

Điểm môn học chấm theo thang điểm 10, làm tròn một chữ số thập phân và quy đổi sang điểm chữ theo quy chế đào tạo tín chỉ.

Hướng dẫn tự học

Học viên phải tuân thủ các quy định đào tạo bắt buộc:

  • Tham dự tối thiểu 70% tổng thời lượng môn học trên lớp (vắng trên 30% tổng số giờ phải học lại môn học).
  • Tổ chức tự học theo nhóm nhỏ (2 - 3 người), phân công nhiệm vụ nghiên cứu tài liệu trước giờ lên lớp và thảo luận hoàn thiện báo cáo học tập.

Điểm nổi bật và liên hệ thực tiễn ngành nghề

           ┌──────────────────────────────────────────────┐
           │        GIÁO TRÌNH SỨC BỀN VẬT LIỆU           │
           │         (Nghề Cắt gọt kim loại)              │
           └──────────────────────┬───────────────────────┘
                                  │
         ┌────────────────────────┴────────────────────────┐
         ▼                                                 ▼
┌─────────────────────────────────┐       ┌─────────────────────────────────┐
│     ĐẶC ĐIỂM BIÊN SOẠN          │       │    ỨNG DỤNG THỰC TIỄN NGHỀ      │
├─────────────────────────────────┤       ├─────────────────────────────────┤
│ • Bám sát khung trình độ CĐ     │       │ • Chọn chế độ cắt gọt tối ưu    │
│ • Rút gọn toán học phức tạp     │       │ • Tính toán độ bền dao cắt      │
│ • Tập trung công thức thực hành │       │ • Kiểm tra bền chốt, then, đinh │
│ • Quy phạm kiểm tra sai số 5%   │       │ • Tính trục máy tiện, phay, bào │
└─────────────────────────────────┘       └─────────────────────────────────┘
  1. Bám sát khung đào tạo thực hành nghề Cắt gọt kim loại: Khác với các giáo trình sức bền thuần lý thuyết của khối đại học kỹ thuật đa ngành, tài liệu của Trường Cao đẳng Cơ giới được tinh gọn hóa các chứng minh toán học phức tạp, tập trung trực tiếp vào các dạng tải trọng và chi tiết cơ khí thường gặp trong xưởng gia công chế tạo.
  2. Gắn kết với công nghệ gia công cơ khí: Cung cấp cơ sở tính toán lý thuyết biến dạng dẻo và ứng suất trượt để phục vụ việc giải thích hiện tượng hình thành phoi, chọn chế độ cắt gọt tối ưu trên máy tiện, máy phay, máy bào, máy mài.
  3. Ứng dụng tính toán liên kết thực tế: Chương cắt - dập liên hệ trực tiếp đến khả năng làm việc của mối ghép đinh tán, chốt định vị đồ gá, mối ghép then trên trục truyền động cơ khí.
  4. Quy tắc thực hành kỹ thuật: Hướng dẫn áp dụng khoảng dung sai công nghệ khi chọn kích thước mặt cắt ($F \le F_{\text{chọn}} \le F + 5%F$) và xác định tải trọng làm việc ($P - 5%P \le P_{\text{chọn}} \le P$) để đảm bảo an toàn chịu lực và tiết kiệm nguyên vật liệu.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên: Dành cho học viên trình độ Cao đẳng nghề Cắt gọt kim loại, Công nghệ chế tạo máy và các ngành kỹ thuật cơ khí liên quan.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần cơ sở bao gồm Vẽ kỹ thuật (MH07), Cơ lý thuyết (MH09 - trang bị tĩnh học và hệ lực cân bằng), và Vật liệu cơ khí (MH12 - trang bị cấu trúc kim loại và cơ tính vật liệu).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, làm căn cứ xây dựng giáo án lý thuyết, bài tập, đề kiểm tra thường xuyên, định kỳ và đề thi vấn đáp kết thúc môn học.
  • Tự học và tham khảo: Là tài liệu tham khảo cho kỹ thuật viên gia công kim loại, thợ cơ khí cần tra cứu phương pháp kiểm tra độ bền trục, dầm, mối nối và kết cấu gá đặt.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được biên soạn cho đối tượng nào?

Tài liệu được biên soạn phục vụ học viên bậc Cao đẳng nghề Cắt gọt kim loại theo chương trình khung đào tạo của Trường Cao đẳng Cơ giới, đồng thời dùng làm tài liệu kỹ thuật cơ sở cho các nghề thuộc nhóm ngành cơ khí chế tạo máy.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức toán giải tích cơ bản, hình học phẳng, các định luật cân bằng tĩnh học từ môn Cơ lý thuyết (MH09) và các đặc tính cơ lý của kim loại, hợp kim từ môn Vật liệu cơ khí (MH12).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu Sức bền vật liệu đại cương?

Giáo trình tinh giản các phép biến đổi vi phân - tích phân phức tạp, tập trung vào 3 bài toán ứng dụng giải tích trực tiếp, bổ sung các nội dung gắn liền với ngành cắt gọt kim loại như biến dạng cắt dập trong mối ghép cơ khí, hiện tượng trượt tinh thể (đường Lüders-Chernov) và quy tắc chọn kích thước dung sai an toàn trong phạm vi 5%.

4. Làm thế nào để tự học mô đun này đạt hiệu quả cao?

Người học cần đọc trước nội dung bài giảng, nắm chắc 4 giả thiết cơ bản và phương pháp mặt cắt để xác định nội lực; tự giác làm việc nhóm 2 - 3 người để giải quyết các bài tập phân tích biểu đồ $N_z, Q, M$ và đối chiếu kết quả với các bài toán mẫu trong giáo trình.

5. Những tài liệu tham khảo chính nào được trích dẫn trong giáo trình?

Giáo trình kế thừa và trích dẫn các tài liệu kinh điển trong nước, bao gồm:

  • Sức bền vật liệu (Tập 1, Tập 2) - Nguyễn Y Tô (NXB ĐH & THCN, 2004).
  • Sức bền vật liệu (Tập 1, Tập 2) - Bùi Ngọc Ba (NXB ĐH & THCN, 2000).
  • Sức bền vật liệu & Bài tập sức bền vật liệu - Lê Quang Minh, Vũ Văn Nhậm (NXB ĐH & THCN, 2000).
  • Giáo trình Sức bền vật liệu và dụng cụ cắt - Phạm Đình Tân (NXB Hà Nội, 2005).

Kết luận

Giáo trình mô đun Sức bền vật liệu (MH10) của Trường Cao đẳng Cơ giới là tài liệu giảng dạy kỹ thuật cơ sở có cấu trúc chặt chẽ, kết hợp hài hòa giữa cơ sở cơ học giải tích và số liệu thực nghiệm vật liệu. Hệ thống nội dung 10 chương cung cấp đầy đủ phương pháp luận để người học phân tích biến dạng, tính toán nội lực, ứng suất và giải quyết thành thạo ba bài toán kỹ thuật cơ bản về bền, cứng và ổn định.

Lộ trình học tập khuyến nghị cho học viên là hoàn thành tuần tự từ bài toán thanh chịu lực cơ bản (Chương 1 đến Chương 6) trước khi chuyển sang các bài toán phức tạp, thanh chịu ứng suất chu kỳ và tải trọng động (Chương 7 đến Chương 10). Để nâng cao năng lực ứng dụng, người học nên kết hợp nghiên cứu giáo trình cùng hệ thống bài tập chuyên khảo của Lê Quang Minh - Vũ Văn Nhậm và tài liệu Sức bền vật liệu và dụng cụ cắt của Phạm Đình Tân.
