Tổng quan về giáo trình

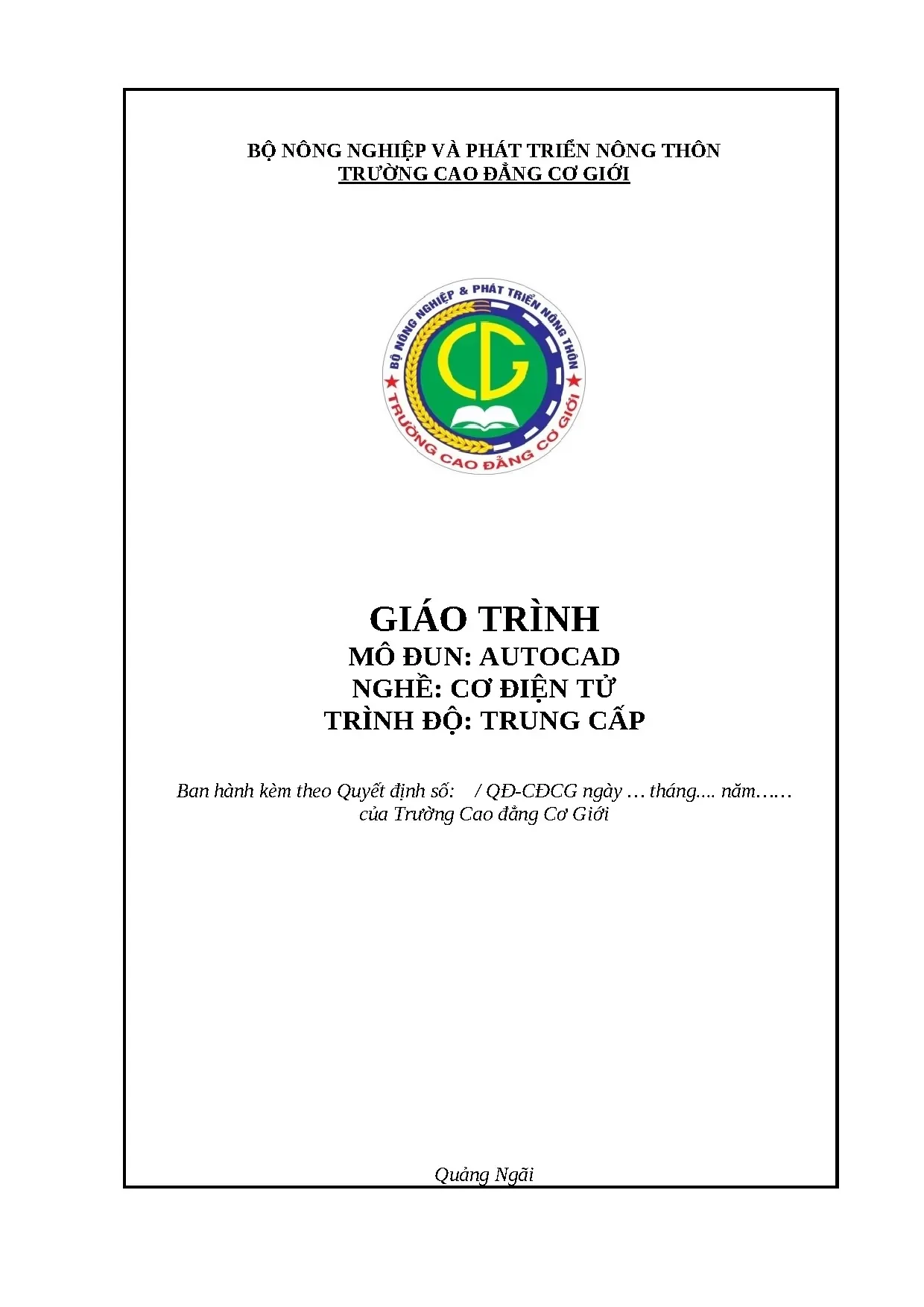

Giáo trình mô đun AutoCAD (Mã mô đun: MĐ 09) được biên soạn và ban hành theo Quyết định của Trường Cao đẳng Cơ Giới Quảng Ngãi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) dùng cho lưu hành nội bộ. Môn học có tổng thời lượng đào tạo là 60 giờ (gồm 18 giờ lý thuyết, 36 giờ thực hành/thảo luận/bài tập và 6 giờ kiểm tra), tương đương 4 tín chỉ trong cấu trúc khung chương trình. Đây là mô đun lý thuyết và thực hành cơ sở bắt buộc thuộc nhóm môn học chuyên môn nghề dành cho trình độ Trung cấp các ngành Cơ điện tử và Kỹ thuật máy lạnh và điều hòa không khí. Trong tiến trình đào tạo, mô đun được bố trí sau khi người học hoàn thành các môn học chung (Chính trị, Pháp luật, Tin học, Ngoại ngữ) cùng các môn cơ sở như An toàn lao động (MH 07), Vẽ kỹ thuật điện (MH 08), và đứng trước các mô đun chuyên ngành nâng cao như Lập trình PLC (MĐ 11), Kỹ thuật cảm biến (MĐ 12), Điện tử công suất (MĐ 13).

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày và thực hiện được các bản vẽ kỹ thuật 2D thông qua phần mềm chuyên dụng AutoCAD.
  • Kỹ năng (B1, B2): Sử dụng thành thạo các thanh công cụ, các lệnh vẽ cơ bản, phương pháp nhập tọa độ, truy bắt điểm chính xác; thiết lập và quản lý hệ thống lớp (Layer), gán màu sắc, dạng đường nét (Linetype); thao tác các lệnh hiệu chỉnh, xử lý văn bản, ghi kích thước, tạo khối (Block) và tổ chức in ấn bản vẽ.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành tác phong làm việc cẩn thận, tỉ mỉ và đảm bảo độ chính xác theo quy chuẩn bản vẽ kỹ thuật.

Giáo trình tiếp cận theo cấu trúc tích hợp lý thuyết đi đôi với thực hành đồ họa trên máy tính. Nội dung dẫn dắt người học từ khâu làm quen giao diện, thiết lập môi trường vẽ, quản lý thuộc tính bản vẽ, thực thi các lệnh tạo hình học phẳng, hiệu chỉnh biến đổi, biểu diễn vật liệu, văn bản, kích thước đến khâu xuất bản vẽ hoàn chỉnh. Điểm đặc trưng của tài liệu là cung cấp tường minh cú pháp dòng lệnh (Command line), giải thích chi tiết các tham số lựa chọn và minh họa trực quan các bước thao tác trên nền tảng phần mềm AutoCAD.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 11 bài học chính được phân bổ theo tiến trình kỹ thuật:

[Bài 1-2: Khởi tạo & Thiết lập bản vẽ]
[Bài 3: Quản lý Layer, Linetype, Màu sắc]
[Bài 4: Các lệnh vẽ hình học cơ bản]
[Bài 5-6: Lệnh hiệu chỉnh & Biến đổi hình]
[Bài 7-9: Mặt cắt, Chữ viết, Kích thước]
[Bài 10-11: Quản lý Block & In ấn bản vẽ]
  • Bài 1: Tổng quan (3 giờ lý thuyết): Giới thiệu chức năng phần mềm AutoCAD trong thiết kế 2D cơ khí và xây dựng, khả năng mở rộng lập trình tự động hóa qua AutoLISP và liên kết dữ liệu với Revit, CorelDRAW, Turbo Pascal. Hướng dẫn khởi động phần mềm, quản lý biến hệ thống FILEDIA, thao tác lưu trữ (Saveas, tổ hợp phím Ctrl+Shift+S), thoát chương trình (Exit, Quit). Cung cấp cấu trúc giao diện: Thanh tiêu đề (Title bar), Menu bar, Thanh công cụ chuẩn (Standard Toolbar), Thanh thuộc tính (Properties), Dòng lệnh (Command line) và Thanh trạng thái (Status bar). Giới thiệu hộp thoại thiết lập ban đầu (Startup Dialog, Advanced Setup) với các tùy chọn đơn vị đo (Decimal), hệ đo lường (Metric, Imperial), hướng góc (Angle Direction), chiều quay góc (Counter-Clockwise) và vùng giới hạn bản vẽ (Area).
  • Bài 2: Thiết lập bản vẽ cơ bản (4 giờ: 1 LT, 3 TH): Cung cấp phương pháp xác định khổ giấy và giới hạn vùng vẽ bằng lệnh LIMITS. Trình bày lệnh điều khiển vùng nhìn ZOOM với các tùy chọn: Zoom In, Zoom Out, All, Center, Extents, Previous, Window, Scale (x/xp). Hướng dẫn thiết lập các chế độ trợ giúp vẽ trong hộp thoại Drafting Settings (Ddrmodes): lưới điểm GRID, bước nhảy con trỏ SNAP, và chế độ vẽ đường trực giao ORTHO (phím F8 hoặc Ctrl+L).
  • Bài 3: Quản lý bản vẽ theo lớp, đường nét và màu (4 giờ: 1 LT, 3 TH): Trình bày nguyên lý làm việc giữa không gian mô hình (Model Space) và không gian giấy (Paper Space). Hướng dẫn thiết lập lớp bằng lệnh LAYER, nạp và gán các dạng đường nét kỹ thuật qua hộp thoại Select Linetype bằng lệnh LINETYPE (Continuous, tải thêm các kiểu đường bằng tùy chọn Load).
  • Bài 4: Các lệnh vẽ cơ bản (14 giờ: 2 LT, 10 TH, 2 KT): Hướng dẫn cú pháp và phương pháp khởi tạo các đối tượng hình học 2D:
    • Đoạn thẳng: Lệnh LINE (L), tùy chọn đóng kín Close (C), hủy thao tác Undo (U), nhập tọa độ tuyệt đối và tương đối.
    • Đường tròn: Lệnh CIRCLE (C) với các phương thức xác định tâm và bán kính/đường kính (Center, Radius/Diameter), qua 3 điểm (3P), qua 2 điểm (2P), tiếp xúc hai đối tượng và biết bán kính (Ttr), tiếp xúc ba đối tượng (Tan, Tan, Tan).
    • Cung tròn: Lệnh ARC (vẽ ngược chiều kim đồng hồ) qua các phương thức: 3P, Start-Center-End, Start-Center-Angle, Start-Center-Length, Start-End-Angle, Start-End-Direction, Start-End-Radius và vẽ nối tiếp bằng Continue.
    • Đa tuyến và đa giác: Lệnh PLINE (vẽ kết hợp đoạn thẳng và cung tròn, xác định độ rộng nét qua tham số Width, Halfwidth), lệnh POLYGON (POL - vẽ đa giác đều nội tiếp Inscribed, ngoại tiếp Circumscribed, hoặc theo cạnh Edge), lệnh RECTANG (vẽ hình chữ nhật qua hai góc đối diện).
    • Đối tượng cong và đặc biệt: Lệnh ELLIPSE (EL - elip qua trục, qua tâm, cung elip), lệnh SPLINE (SPL - tạo đường cong NURBS qua các điểm nội suy với tham số Fit Tolerance hoặc chuyển đổi từ Pline qua tùy chọn Object), hệ lệnh đa tuyến song song MLINE (tối đa 16 phần tử, kết hợp định kiểu bằng MLSTYLE và hiệu chỉnh mối nối bằng MLEDIT với các kiểu giao cắt Cross, Tee, Corner, Cut), lệnh tạo điểm POINT (PO), định kiểu điểm DDPTYPE và chia đều đối tượng DIVIDE (DIV).
  • Bài 5 & Bài 6: Các lệnh hiệu chỉnh và biến đổi hình học (12 giờ): Cung cấp hệ thống công cụ xử lý đối tượng gồm xóa ERASE, phục hồi OOPS, hủy lệnh UNDO, làm tươi màn hình REDRAW, tái tạo dữ liệu REGEN. Hệ lệnh chỉnh sửa biên dạng: vẽ song song OFFSET, cắt xén TRIM/EXTRIM, ngắt đoạn BREAK, kéo dài EXTEND, đổi chiều dài LENGTHEN, vát mép CHAMFER, bo tròn góc FILLET, hiệu chỉnh đa tuyến PEDIT. Hệ thống lệnh biến đổi vị trí và nhân bản: di chuyển MOVE, sao chép COPY, xoay quanh tâm ROTATE, phóng to/thu nhỏ theo tỉ lệ SCALE, lấy đối xứng MIRROR, kéo giãn đỉnh STRETCH, sao chép mảng đối tượng ARRAY.
  • Bài 7: Hình cắt, mặt cắt và ký hiệu vật liệu (5 giờ: 2 LT, 3 TH): Hướng dẫn quy trình xác định ranh giới mặt cắt, sử dụng lệnh HATCH và BHATCH để gán mẫu mặt cắt theo quy chuẩn vật liệu, điều chỉnh độ giãn tỉ lệ và góc nghiêng; hiệu chỉnh vùng mặt cắt đã tạo bằng lệnh HATCHEDIT.
  • Bài 8 & Bài 9: Nhập văn bản và ghi kích thước (9 giờ): Thiết lập kiểu chữ bằng lệnh STYLE, viết dòng chữ đơn bằng TEXT, kiểm soát độ đậm nét chữ bằng biến TEXTFILL, nhập văn bản dạng đoạn văn bằng MTEXT. Trình bày các thành phần của kích thước kỹ thuật, thiết lập kiểu kích thước chuẩn qua hộp thoại DIMSTYLE (DDIM), thực hiện các lệnh đo kích thước thẳng, kích thước hướng tâm (bán kính, đường kính), kích thước góc và hiệu chỉnh thông số kích thước.
  • Bài 10 & Bài 11: Khối đối tượng và In ấn bản vẽ (9 giờ): Định nghĩa khối trong bản vẽ bằng lệnh BLOCK, chèn khối bằng lệnh INSERT, lưu khối ra tệp riêng biệt bằng lệnh WBLOCK, phá vỡ liên kết khối bằng lệnh EXPLODE (XPLODE). Thiết lập thông số xuất bản vẽ qua các thẻ Plot Device (chọn máy in, bảng màu in) và Plot Settings (chọn khổ giấy, vùng in, tỉ lệ in).

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học đồ họa kỹ thuật: Nền tảng về hệ tọa độ Đề-các 2D (hệ tọa độ thế giới WCS), các phương thức nhập tọa độ tuyệt đối (X,Y), tọa độ cực (@R<α) và tọa độ tương đối (@ΔX,ΔY).
  • Nguyên lý cấu trúc đường cong và bề mặt: Nguyên lý đường cong tham số NURBS (Non-Uniform Rational B-Splines) thông qua lệnh SPLINE, phân biệt với đường đa tuyến cong hóa Pedit Spline.
  • Quy chuẩn quản lý đối tượng: Nguyên tắc phân tầng bản vẽ theo lớp (Layering principle), nguyên tắc thừa hưởng thuộc tính (ByLayer, ByBlock) và tiêu chuẩn biểu diễn nét vẽ kỹ thuật (đường nét liền đậm, nét đứt, nét trục, đường kích thước).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác tổ hợp phím tắt và câu lệnh dòng lệnh; phối hợp linh hoạt giữa chuột và bàn phím; quản lý cây thư mục tệp bản vẽ, khởi tạo bản vẽ mẫu (Template), đóng gói và sử dụng thư viện ký hiệu kỹ thuật (Block).
  • Kỹ năng phân tích (Analytical skills): Phân tích các chi tiết máy hoặc sơ đồ nguyên lý mạch điện tử thành các thành phần hình học cơ bản; tính toán tỉ lệ thu phóng bản vẽ tương thích với khổ giấy thực tế (LIMITS, tỉ lệ Scale xp trong Paper Space).
  • Năng lực ứng dụng thực hành (Practical competencies): Xây dựng hoàn chỉnh bản vẽ kỹ thuật cơ khí - cơ điện tử đúng tiêu chuẩn kích thước, dung sai và ký hiệu vật liệu; thiết lập cấu hình và xuất file in kỹ thuật chuẩn xác theo tỷ lệ quy định.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học tích cực (Active Learning), tích hợp giữa lý thuyết và thực hành thao tác tại phòng máy tính chuyên dụng:

[Giảng viên: Diễn giảng ngắn / Nêu vấn đề / Thao tác mẫu]
[Người học: Thực hành máy / Chia nhóm 2-3 người / Thảo luận]
[Uốn nắn, sửa sai tại chỗ / Báo cáo kết quả bài tập]
  • Hoạt động của giảng viên: Thực hiện thuyết trình ngắn gọn, trình chiếu mô phỏng kết hợp phương pháp đặt vấn đề; thực hiện thao tác mẫu trên phần mềm AutoCAD và uốn nắn, sửa sai trực tiếp tại chỗ cho người học trong các giờ bài tập.
  • Hoạt động của người học: Làm việc theo mô hình nhóm nhỏ (2-3 người) để thảo luận các chủ đề vẽ kỹ thuật được phân công, thực hiện thao tác độc lập trên máy vi tính, tự kiểm tra sai số tọa độ, ghi chép nhật ký thực hành và hoàn thành các bài tập mẫu (ví dụ: vẽ khung tên, vẽ biên dạng hình học bằng lệnh Line, Arc, Pline, hiệu chỉnh bằng Fillet, Chamfer, Offset).
  • Quy định chuyên cần và tự học: Người học phải tham gia tối thiểu 70% thời lượng giờ giảng tích hợp (nếu vắng quá 30% tổng số giờ bắt buộc phải học lại mô đun mới đủ điều kiện dự thi). Trước mỗi buổi học, người học có nhiệm vụ đọc trước tài liệu giáo trình và chuẩn bị trước nội dung phân công trong nhóm.
  • Phương pháp và trọng số đánh giá: Căn cứ theo quy chế đào tạo ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, cơ cấu điểm đánh giá được phân bổ như sau:
Thành phần đánh giá Trọng số Hình thức kiểm tra Thời điểm Chuẩn đầu ra đánh giá
Kiểm tra thường xuyên 40% (kết hợp định kỳ) Hỏi miệng, viết tự luận, trắc nghiệm hoặc báo cáo Sau 20 giờ A1, C1, C2
Kiểm tra định kỳ Hệ số 2 (3 cột điểm) Tự luận kết hợp thực hành trực tiếp trên máy Sau 40 giờ A2, B1, C1, C2
Thi kết thúc môn học 60% Vấn đáp và thực hành tổng hợp trên máy vi tính / mô hình Sau 60 giờ A1, A2, A3, B1, B2, C1, C2

Điểm đánh giá được chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân) và quy đổi sang thang điểm chữ cùng thang điểm 4 theo quy chế đào tạo theo tín chỉ.

Điểm nổi bật và cập nhật

  • Xây dựng trên nền tảng phần mềm tiêu chuẩn: Giáo trình chuẩn hóa toàn bộ quy trình giảng dạy và cấu trúc lệnh dựa trên phiên bản AutoCAD 2007. Đây là phiên bản có giao diện đồ họa ổn định, tích hợp đầy đủ hệ thống quản trị bảng vẽ qua hộp thoại trực quan (Startup Dialog, Drafting Settings, Multiline Style, Dimension Style Manager, Layer Properties Manager) và cấu trúc câu lệnh tương thích cao.
  • Hỗ trợ định hướng tự động hóa và tích hợp đa phần mềm: Tài liệu làm rõ cấu trúc lập trình tự động hóa thiết kế thông qua ngôn ngữ AutoLISP, đồng thời nêu rõ khả năng kết nối dữ liệu bản vẽ với các phần mềm kỹ thuật và đồ họa khác như Revit, Turbo Pascal và CorelDRAW.
  • Tính ứng dụng gắn liền với thực tế sản xuất: Môn học kết nối chặt chẽ với các yêu cầu kỹ thuật trong nhà máy và xí nghiệp công nghiệp. Người học được yêu cầu tìm hiểu thực tế về sơ đồ mạch điện tử công suất, hệ thống điều khiển khí nén - thủy lực, dây chuyền sản xuất tự động MPS để áp dụng vào các bài tập vẽ mặt cắt (Hatch), phân lớp bản vẽ (Layer) và tạo thư viện ký hiệu thiết bị (Block).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho học sinh, sinh viên trình độ Trung cấp hệ chính quy thuộc nhóm ngành kỹ thuật, trọng tâm là nghề Cơ điện tử và Kỹ thuật máy lạnh và điều hòa không khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học đại cương và cơ sở bao gồm Tin học (MH 05) nhằm nắm vững thao tác hệ điều hành và quản lý tệp tin; môn Vẽ kỹ thuật điện (MH 08) hoặc Vẽ kỹ thuật cơ khí nhằm hiểu rõ các tiêu chuẩn hình chiếu, quy ước nét vẽ và phương pháp biểu diễn kích thước.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn hóa phân phối chương trình chi tiết (60 giờ: 18 LT, 36 TH, 6 KT), xây dựng bài giảng tích hợp, biên soạn ngân hàng đề thi vấn đáp - thực hành và thiết kế tiêu chí đánh giá kỹ năng cho từng bài học.
  • Cán bộ kỹ thuật và người tự học: Tài liệu cung cấp cấu trúc tra cứu dòng lệnh nhanh chóng, bảng thông số cú pháp rõ ràng, phù hợp cho kỹ thuật viên cơ điện, bảo trì cơ khí tham khảo quy trình thiết lập bản vẽ 2D và chuẩn hóa hồ sơ in ấn kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho những đối tượng nào? Tài liệu được biên soạn phục vụ đào tạo trình độ Trung cấp nghề Cơ điện tử, Trung cấp Kỹ thuật máy lạnh và điều hòa không khí, đồng thời cung cấp kiến thức nền tảng cho người học và kỹ thuật viên ngành kỹ thuật có nhu cầu chuẩn hóa kỹ năng vẽ bản vẽ 2D.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận môn học? Người học cần hoàn thành các môn học cơ sở: Tin học cơ bản (thao tác máy tính, quản lý thư mục, phím tắt) và Vẽ kỹ thuật (đọc bản vẽ hình chiếu vuông góc, hình cắt, mặt cắt, tiêu chuẩn ghi kích thước).

3. Điểm khác biệt của giáo trình này so với các tài liệu AutoCAD khác là gì? Giáo trình thiết kế theo kết cấu mô đun đào tạo nghề tích hợp, dành 60% thời lượng cho thực hành thao tác trên máy tính (36/60 giờ). Mọi câu lệnh đều được mô tả chi tiết kèm cú pháp Command line, tham số lựa chọn và các ví dụ kích thước cụ thể thay vì chỉ mô tả lý thuyết tính năng.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả? Người học cần kết hợp đọc trước lý thuyết các bước lệnh, trực tiếp thực hành nhập dòng lệnh trên phần mềm AutoCAD theo các ví dụ mẫu trong giáo trình (như vẽ đa giác Polygon, đường cong Spline, đa tuyến Pline), đồng thời tham gia thảo luận nhóm 2-3 người để phân tích kết cấu hình học của bản vẽ trước khi triển khai.

5. Giáo trình có danh mục tài liệu tham khảo nào đi kèm? Giáo trình dựa trên các nguồn tài liệu tham khảo chính thức gồm:

  • Trần Nhất Dũng (2008), Vẽ Kỹ thuật và Auto CAD, NXB Khoa học và Kỹ thuật.
  • Trần Nhất Dũng (2007), Bài tập vẽ Kỹ thuật – Hướng dẫn và bài giải có ứng dụng Auto CAD, NXB Khoa học và Kỹ thuật.
  • Trung tâm Tin học, Trường Đại học Khoa học Tự nhiên TP.HCM (2009), Giáo trình AutoCAD cơ bản – nâng cao.

Kết luận

Giáo trình AutoCAD (MĐ 09) của Trường Cao đẳng Cơ Giới Quảng Ngãi cung cấp hệ thống kiến thức toàn diện và thực hành chuẩn xác về kỹ thuật đồ họa 2D trên máy tính. Lộ trình học tập được thiết kế mạch lạc từ các thiết lập môi trường cơ bản (Bài 1, 2), quản lý lớp và nét vẽ (Bài 3), sử dụng các lệnh tạo hình và hiệu chỉnh (Bài 4, 5, 6), đến việc hoàn thiện các quy chuẩn kỹ thuật như mặt cắt, văn bản, kích thước, khối và in ấn (Bài 7 đến 11). Tài liệu là căn cứ chuyên môn giúp người học tích lũy kỹ năng thiết kế bản vẽ kỹ thuật, phục vụ trực tiếp cho các mô đun chuyên ngành cơ điện tử và đáp ứng các tiêu chuẩn kỹ thuật trong sản xuất công nghiệp. Người học có thể mở rộng kiến thức thông qua các tài liệu bài tập ứng dụng AutoCAD của tác giả Trần Nhất Dũng và tài liệu nâng cao của Đại học Khoa học Tự nhiên TP.HCM được trích dẫn trong chương trình.
