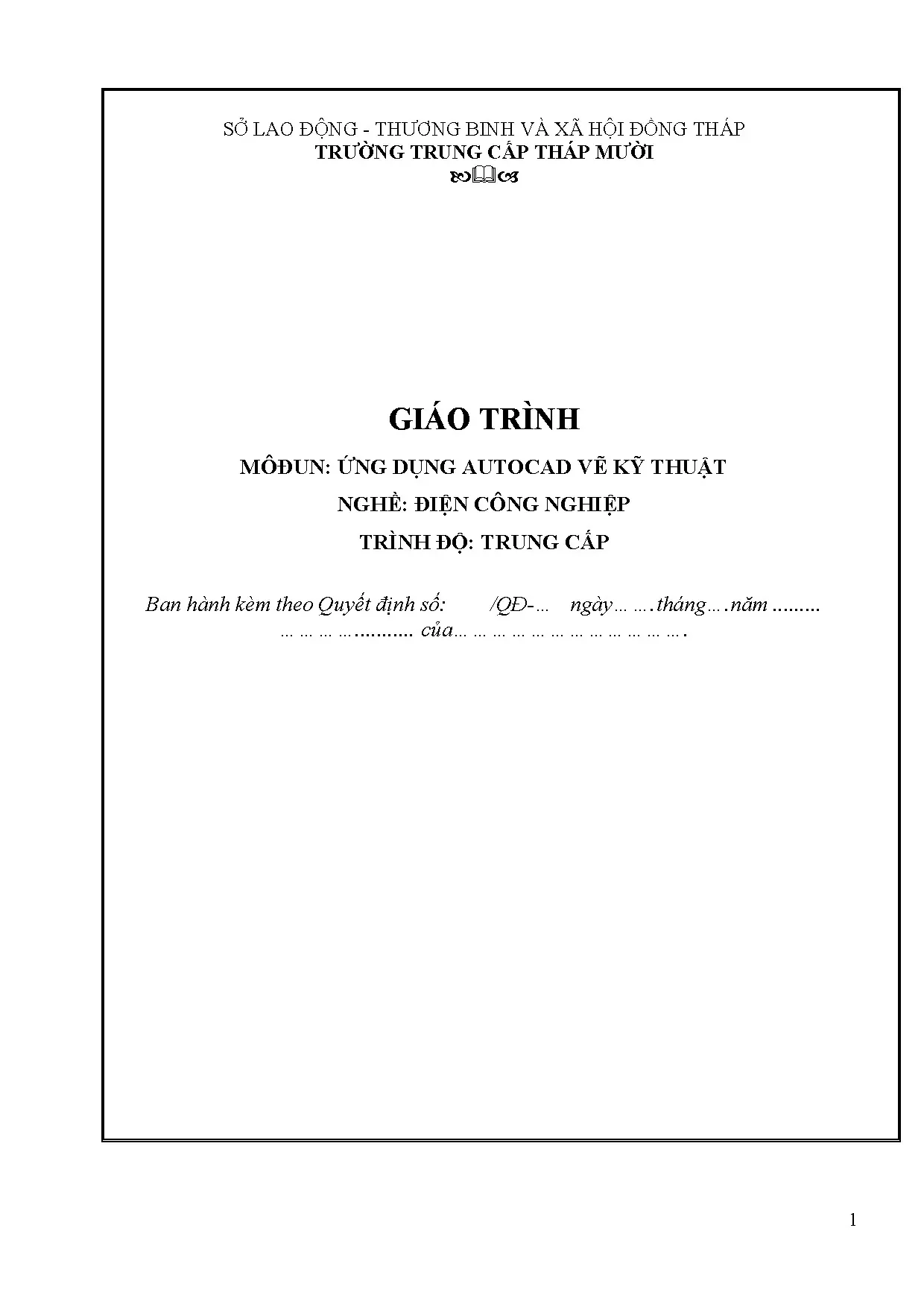

Giáo trình Mô đun: Ứng dụng AutoCAD Vẽ Kỹ thuật – Nghề Điện Công nghiệp (Trình độ Trung cấp)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Ứng dụng AutoCAD vẽ kỹ thuật (Mã mô đun: MĐ08) là tài liệu đào tạo chuyên môn thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo nghề Điện công nghiệp trình độ Trung cấp, do Trường Trung cấp Tháp Mười (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) tổ chức biên soạn theo Quyết định ban hành chuyên ngành. Ban biên soạn gồm: Huỳnh Hoàng Giang (Chủ biên), Đặng Thanh Tâm và Võ Duy Linh. Về vị trí đào tạo, mô đun MĐ08 được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức chung và mô đun Vẽ điện.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba chuẩn đầu ra:

  • Về kiến thức: Người học trình bày được hệ thống Tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn quốc tế (ISO) áp dụng trong bản vẽ kỹ thuật; giải thích các phương pháp biểu diễn vật thể (hình chiếu vuông góc, hình chiếu trục đo, hình cắt, mặt cắt); nắm rõ quy ước biểu diễn chi tiết tiêu chuẩn và trình tự các bước lập, đọc bản vẽ chi tiết và bản vẽ lắp.
  • Về kỹ năng: Sử dụng thành thạo các nhóm lệnh trên phần mềm AutoCAD/AutoCAD Electrical để vẽ hình học, thiết lập lớp đối tượng (Layer), gán kích thước, thể hiện vật liệu và hoàn thiện bản vẽ kỹ thuật theo đúng quy chuẩn.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc chuẩn xác, cẩn thận, tuân thủ nghiêm ngặt các quy định tiêu chuẩn kỹ thuật trong sản xuất.

Cấu trúc giáo trình có tổng thời lượng 60 tiết (gồm 30 tiết lý thuyết, 28 tiết thực hành và 2 tiết kiểm tra tích hợp), phân bổ thành 5 bài học logic: từ việc nắm vững tiêu chuẩn vẽ truyền thống, thao tác công cụ số hóa, dựng hình phẳng, biểu diễn không gian cho đến bóc tách bản vẽ kỹ thuật chuyên ngành.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học với tiến trình từ lý thuyết quy chuẩn đến kỹ năng thực hành ứng dụng:

+-----------------------------------------------------------------------+
| TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH MÔ ĐUN MĐ08                            |
+-----------------------------------------------------------------------+
|  Bài 1: Tiêu chuẩn Việt Nam (TCVN) trong bản vẽ kỹ thuật (4 giờ LT)   |
|         -> Khổ giấy, Khung tên, Tỷ lệ, Chữ/Số, Nét vẽ, Ghi kích thước |
+-----------------------------------------------------------------------+
                                  |
                                  v
+-----------------------------------------------------------------------+
|  Bài 2: Thao tác cơ bản với phần mềm AutoCAD (12 giờ: 4 LT / 8 TH)   |
|         -> Giao diện, Quản lý File, Lệnh cơ bản, Layer, Hatch, Osnap  |
+-----------------------------------------------------------------------+
                                  |
                                  v
+-----------------------------------------------------------------------+
|  Bài 3: Vẽ hình học (16 giờ: 8 LT / 7 TH / 1 KT)                      |
|         -> Lệnh Draw, Dimension, Text, Hiệu chỉnh Modify             |
+-----------------------------------------------------------------------+
                                  |
                                  v
+-----------------------------------------------------------------------+
|  Bài 4: Biểu diễn vật thể (20 giờ: 8 LT / 11 TH / 1 KT)               |
|         -> Hình chiếu vuông góc, Hình chiếu trục đo, Hình cắt/Mặt cắt |
+-----------------------------------------------------------------------+
                                  |
                                  v
+-----------------------------------------------------------------------+
|  Bài 5: Phân tích bản vẽ chi tiết – Bản vẽ lắp (8 giờ: 6 LT / 2 TH)   |
|         -> Bóc tách thông số, Đọc hiểu kết cấu và quy trình lắp đặt   |
+-----------------------------------------------------------------------+
  1. Bài 1: Trình bày bản vẽ kỹ thuật theo tiêu chuẩn Việt Nam (4 giờ): Hệ thống hóa dụng cụ vẽ truyền thống (giấy crôki, bút chì độ cứng H/HB/B, thước T, êke, thước cong, compa) và 5 bước lập bản vẽ (Chuẩn bị, Vẽ mờ, Tô đậm, Viết chữ/số, Hoàn thành). Thiết lập các quy định bắt buộc theo TCVN:
    • Khổ giấy (TCVN 2-74 / ISO 5457-1999): A0 (1189x841mm - khổ 44), A1 (594x841mm - khổ 24), A2 (594x420mm - khổ 22), A3 (297x420mm - khổ 12), A4 (297x210mm - khổ 11).
    • Khung bản vẽ & Khung tên (TCVN 3821-83): Khung bản vẽ vẽ nét liền đậm cách mép giấy 5mm (cạnh đóng tập cách 25mm); khung tên đặt góc dưới bên phải kích thước tiêu chuẩn.
    • Tỷ lệ (TCVN 3-74 / ISO 5455-1979): Tỷ lệ nguyên hình (1:1), thu nhỏ (1:2, 1:2.5, 1:4...), phóng to (2:1, 2.5:1, 4:1, 5:1...).
    • Chữ và số (TCVN 6-85 / ISO 3098-2:2000): Kiểu chữ A và B (đứng hoặc nghiêng 75°), các khổ chữ quy chuẩn $h \in {2.5; 3.5; 5; 7; 10; 14; 20; 28; 40}$ mm.
    • Nét vẽ: Phân nhóm chiều rộng nét ($0.18$ đến $2.0$ mm), tỷ lệ nét đậm/mảnh không nhỏ hơn 2:1; thứ tự ưu tiên nét trùng: Nét liền đậm $\rightarrow$ Nét đứt $\rightarrow$ Nét chấm gạch mảnh $\rightarrow$ Nét liền mảnh.
    • Ghi kích thước (TCVN 5705-1993 / ISO 129:1993) và Ký hiệu vật liệu (TCVN 0007-1993): Đường kích thước, đường gióng, con số kích thước thật tính bằng mm.
  2. Bài 2: Thao tác cơ bản với phần mềm AutoCAD (12 giờ): Cấu trúc không gian làm việc (Vùng đồ họa, Dòng trạng thái, Menu/Toolbar, Cửa sổ dòng lệnh Command), quản lý hệ trục tọa độ (UCS Icon, Cross-hair, Cursor). Các thao tác tệp tin (New, Open, Save, Save As, Recover, Close, Quit). Quản lý lựa chọn đối tượng (Pickbox, Window, Crossing Window, Fence, Last, All...). Các lệnh kiểm soát bản vẽ: Limits, Units, Mvsetup, Zoom, Pan, Erase, Oops, Undo, Redo. Quản lý lớp (Layer - LA), thuộc tính màu (Color), dạng đường (Linetype - LT), tỷ lệ nét (Ltscale - LTS), độ dày nét (Lineweight). Biểu diễn vật liệu với lệnh Hatch (H), hiệu chỉnh Hatchedit (HE), phương thức truy bắt điểm OSNAP (Endpoint, Midpoint, Center, Node, Quadrant...).
  3. Bài 3: Vẽ hình học (16 giờ): Thực hành các lệnh tạo hình cơ bản (Draw), phương pháp thiết lập và ghi kích thước chuẩn (Dimension), soạn thảo/hiệu chỉnh chữ (Text) và nhóm lệnh biến đổi hình học (Modify).
  4. Bài 4: Biểu diễn vật thể (20 giờ): Dựng hình chiếu của điểm, đường thẳng, mặt phẳng; biểu diễn ba hình chiếu vuông góc (hình chiếu đứng, bằng, cạnh); dựng hình chiếu trục đo (vuông góc đều, xiên góc cân); thể hiện hình cắt, mặt cắt kỹ thuật.
  5. Bài 5: Phân tích bản vẽ chi tiết – Bản vẽ lắp (8 giờ): Phương pháp đọc, phân tích các thông số hình học, yêu cầu kỹ thuật, bảng kê vật liệu và kết cấu lắp ghép của cụm thiết bị cơ - điện.

Kiến thức nền tảng được xây dựng

  • Cơ sở pháp quy kỹ thuật: Nắm bắt và áp dụng chuẩn xác hệ thống tiêu chuẩn quốc gia TCVN kết hợp tiêu chuẩn quốc tế ISO trong biểu diễn đồ họa kỹ thuật.
  • Nguyên lý hình học họa hình và vẽ kỹ thuật: Quy luật chiếu song song, chiếu xuyên tâm, phương pháp biểu diễn khối không gian 3D về dạng 2D trực giao và ngược lại.
  • Cơ sở thiết kế hỗ trợ máy tính (CAD): Cấu trúc hệ trục tọa độ Descartes và tọa độ cực; phương thức quản lý dữ liệu bản vẽ theo lớp (Layer-based approach).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập môi trường vẽ hoàn chỉnh (Mvsetup, Limits, Units, Layer); sử dụng linh hoạt hệ thống phím tắt (F1 đến F9, Ctrl+N, Ctrl+S, Ctrl+P...) và câu lệnh dòng lệnh; áp dụng chính xác các chế độ hỗ trợ dựng hình (Snap, Grid, Ortho, Osnap).
  • Kỹ năng phân tích (Analytical skills): Khả năng đọc hiểu kết cấu hình học từ bản vẽ chi tiết; phân tích mối tương quan vị trí, kích thước lắp ghép giữa các chi tiết trong cụm bản vẽ lắp.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập và xuất bản vẽ kỹ thuật chuyên ngành Điện công nghiệp đúng TCVN về tỷ lệ, đường nét, khung tên, mặt cắt và kích thước.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận tích hợp giữa giảng dạy lý thuyết quy chuẩn và rèn luyện kỹ năng thực hành thao tác trên máy tính, với tỷ lệ phân bổ cân đối (30 giờ lý thuyết, 28 giờ thực hành và 2 giờ kiểm tra tích hợp).

+-------------------------------------------------------------+
| PHƯƠNG PHÁP TỔ CHỨC GIẢNG DẠY & HỌC TẬP MÔ ĐUN MĐ08         |
+-------------------------------------------------------------+
| 1. Giảng dạy Lý thuyết (30 giờ)                             |
|    - Phân tích nguyên tắc tiêu chuẩn TCVN / ISO             |
|    - Hướng dẫn cấu trúc cú pháp lệnh và giao diện CAD       |
|                                                             |
| 2. Rèn luyện Thực hành (28 giờ)                             |
|    - Thao tác trực tiếp trên máy tính tại phòng máy         |
|    - Vẽ từ hình học cơ bản đến bản vẽ kết cấu chi tiết      |
|                                                             |
| 3. Kiểm tra & Đánh giá (2 giờ tích hợp)                     |
|    - Đánh giá kiến thức tiêu chuẩn + tốc độ dựng bản vẽ CAD |
|    - Tiêu chí: Đúng TCVN, chuẩn Layer, sai số kích thước = 0|
+-------------------------------------------------------------+
  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên thuyết giảng nguyên lý tiêu chuẩn kỹ thuật kết hợp minh họa trực quan các thao tác lệnh phần mềm trên máy chiếu/phòng máy tính chuyên dụng. Người học quan sát và thực hành lặp lại các thao tác từ đơn giản đến phức tạp theo hướng dẫn mẫu.
  • Hệ thống bài tập và thực hành (Practical exercises): Bài tập thực hành được phân bậc rõ ràng, bao gồm: thiết lập khổ giấy và khung tên (Mvsetup); tạo bảng Layer quản lý nét vẽ; sử dụng các công cụ vẽ phẳng; áp dụng lệnh cắt tỉa, sao chép; gán mẫu vật liệu (Hatch); ghi kích thước hoàn chỉnh; và dựng các hình chiếu vuông góc, hình chiếu trục đo của chi tiết cơ điện mẫu.
  • Phương pháp đánh giá (Assessment methods): Đánh giá quá trình và đánh giá định kỳ thông qua 2 giờ kiểm tra tích hợp. Tiêu chí đánh giá gồm: độ chính xác kích thước thực tế, tính chuẩn xác của các đường nét theo TCVN, kỹ năng quản lý Layer/Linetype, việc áp dụng đúng tỷ lệ khung tên và tốc độ thao tác dựng hình.
  • Hướng dẫn tự học (Self-study guidelines): Người học cần chủ động sử dụng hệ thống trợ giúp trực tuyến của phần mềm AutoCAD (Help - phím F1), luyện tập các bước lập bản vẽ theo quy trình 5 bước được nêu trong giáo trình và đối chiếu sản phẩm vẽ với các tiêu chuẩn TCVN tương ứng.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh sự chuyển đổi phương pháp từ kỹ thuật vẽ tay truyền thống sang thiết kế hỗ trợ máy tính (CAD), kết hợp trực tiếp hệ thống tiêu chuẩn kỹ thuật hiện hành:

+----------------------------------------------------------------------------+
| CHUYỂN ĐỔI TỪ THIẾT KẾ THỦ CÔNG SANG ĐỒ HỌA MÁY TÍNH TRONG MÔ ĐUN MĐ08     |
+----------------------------------------------------------------------------+
| Vẽ tay truyền thống                    Môi trường số hóa (AutoCAD)         |
| - Bàn vẽ, giấy crôki, thước T          -> Không gian làm việc đồ họa       |
| - Bút chì H, B, compa, thước cong      -> Nhóm lệnh Draw (Line, Arc, Circle)|
| - Tẩy, vẽ mờ rồi tô đậm                -> Lệnh Modify (Erase, Trim, Offset)|
| - Gạch mặt cắt thủ công bằng tay       -> Lệnh Hatch (Predefined/User/ISO)  |
| - Đo vẽ thủ công từng kích thước       -> Hệ thống Dimension tự động       |
+----------------------------------------------------------------------------+
| CỐT LÕI DUY TRÌ: Hệ thống Tiêu chuẩn Việt Nam (TCVN) & Quốc tế (ISO)       |
+----------------------------------------------------------------------------+
  • Hệ thống tiêu chuẩn hóa đối chiếu: Giáo trình dẫn chiếu đầy đủ các tiêu chuẩn kỹ thuật Việt Nam tương ứng với tiêu chuẩn quốc tế ISO, bao gồm TCVN 2-74 (ISO 5457-1999) về khổ giấy, TCVN 3-74 (ISO 5455-1979) về tỷ lệ, TCVN 6-85 (ISO 3098-2:2000) về chữ số, TCVN 5705-1993 (ISO 129:1993) về ghi kích thước, TCVN 0007-1993 về ký hiệu vật liệu và TCVN 3821-83 về khung bản vẽ, khung tên.
  • Tích hợp phần mềm chuyên ngành: Đưa phần mềm AutoCAD / AutoCAD Electrical vào giảng dạy giúp tăng năng suất thiết kế, đảm bảo độ chính xác tuyệt đối của bản vẽ và hỗ trợ trao đổi dữ liệu số với các phần mềm kỹ thuật khác.
  • Ứng dụng thực tế nghề Điện công nghiệp: Nội dung bài học tập trung vào việc đọc, phân tích và biểu diễn các bản vẽ chi tiết, bản vẽ lắp của các thiết bị cơ - điện, giá đỡ, thân máy (GX 18-36), vỏ tủ điện và các cụm kết cấu phục vụ lắp đặt trong công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Tài liệu học tập bắt buộc đối với học sinh trình độ Trung cấp và Sơ cấp nghề Điện công nghiệp; có thể sử dụng làm tài liệu tham khảo cho sinh viên các ngành kỹ thuật liên quan như Cơ khí, Chế tạo máy, Kỹ thuật điện - nước, Kiến trúc và Xây dựng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức các môn học chung, nắm vững kiến thức cơ sở của mô đun Vẽ điện và có kỹ năng sử dụng máy vi tính cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương và tài liệu giảng dạy chuẩn hóa để lập kế hoạch bài giảng, biên soạn ngân hàng bài tập thực hành 28 giờ và xây dựng barem chấm điểm kiểm tra tích hợp 2 giờ theo chuẩn đầu ra của mô đun MĐ08.
  • Kỹ thuật viên và công nhân kỹ thuật: Dùng làm tài liệu tra cứu các quy chuẩn bản vẽ kỹ thuật (TCVN/ISO), quy cách đường nét, tỷ lệ và các lệnh thao tác CAD trong môi trường sản xuất công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được biên soạn chính khóa cho học sinh hệ Trung cấp nghề Điện công nghiệp, đồng thời phù hợp với học viên hệ sơ cấp và kỹ thuật viên cần trang bị kỹ năng vẽ kỹ thuật 2D cơ bản.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học chung, mô đun Vẽ điện và có kỹ năng thao tác cơ bản trên hệ điều hành máy tính (quản lý tệp tin, bàn phím, chuột).

3. Điểm khác biệt của giáo trình so với các tài liệu AutoCAD thông thường là gì?

Tài liệu gắn kết chặt chẽ giữa việc sử dụng lệnh phần mềm AutoCAD với việc tuân thủ các Tiêu chuẩn Việt Nam (TCVN) và ISO về vẽ kỹ thuật (khổ giấy, kiểu chữ B đứng/nghiêng, quy tắc ưu tiên nét vẽ, ký hiệu vật liệu và quy chuẩn ghi kích thước).

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học nên kết hợp đọc hiểu lý thuyết quy chuẩn ở Bài 1, sau đó mở phần mềm AutoCAD thực hành lần lượt các lệnh theo hướng dẫn ở Bài 2, Bài 3, Bài 4 và sử dụng phím trợ giúp F1 khi cần tra cứu thêm cú pháp.

5. Giáo trình có những tài liệu tiêu chuẩn nào đi kèm để tham khảo?

Giáo trình tham chiếu trực tiếp đến các tiêu chuẩn kỹ thuật: TCVN 2-74 (ISO 5457-1999), TCVN 3-74 (ISO 5455-1979), TCVN 6-85 (ISO 3098-2:2000), TCVN 3821-83, TCVN 0007-1993, TCVN 5705-1993 (ISO 129:1993) và các giáo trình chuyên ngành Điện công nghiệp liên quan.

Kết luận (150 từ)

Giáo trình Ứng dụng AutoCAD vẽ kỹ thuật (MĐ08) cung cấp hệ thống kiến thức cơ bản và chuẩn mực về tiêu chuẩn bản vẽ kỹ thuật (TCVN/ISO) cùng kỹ năng ứng dụng phần mềm đồ họa AutoCAD cho nghề Điện công nghiệp.

Lộ trình học tập đề xuất:

  1. Tiếp thu quy chuẩn trình bày bản vẽ kỹ thuật thủ công và hệ thống TCVN/ISO (Bài 1).
  2. Làm chủ giao diện, quản lý tệp tin, thiết lập môi trường Layer và các lệnh biên tập cơ bản trên AutoCAD (Bài 2).
  3. Thực hành vẽ hình phẳng, ghi kích thước và hiệu chỉnh đối tượng hình học (Bài 3).
  4. Khai triển biểu diễn vật thể qua hình chiếu vuông góc, hình chiếu trục đo, hình cắt và mặt cắt (Bài 4).
  5. Phân tích, bóc tách và đọc hiểu bản vẽ chi tiết, bản vẽ lắp cụm thiết bị điện (Bài 5).

Người học cần kết hợp nghiên cứu giáo trình cùng các tiêu chuẩn quốc gia hiện hành và các tài liệu chuyên ngành Điện công nghiệp để tối ưu hóa hiệu quả đào tạo.
