Tổng quan về giáo trình

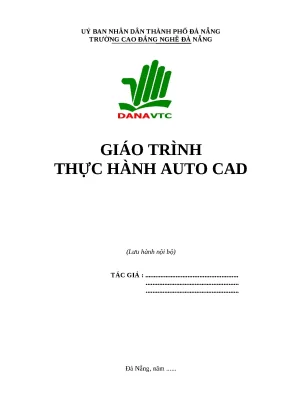

Giáo trình Thực hành AutoCAD là tài liệu học tập lưu hành nội bộ do Trường Cao đẳng Nghề Đà Nẵng (trực thuộc Ủy ban Nhân dân Thành phố Đà Nẵng) biên soạn. Trong chương trình đào tạo trình độ Cao đẳng các ngành Công nghệ Ô tô và Công nghệ Hàn, học phần này mang mã số mô-đun CNOT 08.1, được xác định là mô-đun cơ sở nghề bắt buộc. Môn học được bố trí giảng dạy sau khi người học đã hoàn thành mô-đun CNOT 09.1 và có thể được tổ chức học song song với các môn học chuyên ngành liên quan. Tổng thời lượng toàn mô-đun là 45 giờ, bao gồm 15 giờ lý thuyết, 30 giờ thực hành và kiểm tra đánh giá định kỳ.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho sinh viên hệ thống kiến thức toàn diện về môi trường đồ họa 2D của phần mềm AutoCAD (AutoDesk). Người học được đào tạo để:

  • Sử dụng thành thạo các thanh công cụ, dòng lệnh Command, hệ tọa độ và các phương pháp định vị điểm chính xác;
  • Thiết lập, quản lý các lớp bản vẽ (Layer), gán thuộc tính màu sắc, kiểu đường nét và độ dày nét vẽ theo tiêu chuẩn kỹ thuật;
  • Vận dụng các lệnh tạo hình cơ bản, lệnh hiệu chỉnh và lệnh vẽ nhanh để hoàn thiện bản vẽ 2D đạt độ chính xác kỹ thuật;
  • Rèn luyện tác phong công nghiệp, tính kỷ luật, tỉ mỉ và tuân thủ các quy trình, quy chuẩn kỹ thuật khi thao tác trên máy tính.

Giáo trình được cấu trúc thành 10 chương với trình tự tiếp cận tuyến tính từ cơ bản đến nâng cao:

  1. Sử dụng chương trình AutoCAD và màn hình đồ họa
  2. Thiết lập bản vẽ mới nằm trong vùng vẽ
  3. Các lệnh vẽ cơ bản và hệ tọa độ
  4. Sử dụng các lệnh vẽ cơ bản và nhập điểm chính xác
  5. Sử dụng các lệnh trợ giúp và lựa chọn đối tượng
  6. Các lệnh vẽ nhanh
  7. Quản lý đối tượng trong bản vẽ
  8. Ghi và hiệu chỉnh văn bản
  9. Ghi và hiệu chỉnh kích thước
  10. Hình cắt và mặt cắt – vẽ ký hiệu vật liệu

Đặc điểm nổi bật của tài liệu là tính định hướng thực hành nghề nghiệp rõ nét, kết hợp trực tiếp giữa lý thuyết đồ họa máy tính với tiêu chuẩn bản vẽ kỹ thuật Việt Nam (TCVN 2-74) và các quy chuẩn quốc tế (ISO).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Cấu trúc nội dung 10 chương của giáo trình được thiết kế theo tiến trình phát triển kỹ năng thực tế:

  • Chương 1: Sử dụng chương trình AutoCAD và màn hình đồ họa (3 giờ lý thuyết): Giới thiệu vai trò của phần mềm AutoCAD trong tự động hóa thiết kế, giúp giảm 30–70% công sức thiết kế. Trình bày cấu trúc giao diện làm việc gồm vùng đồ họa (Drawing Area), con chạy (Cursor/Pickbox), sợi tóc (Crosshair), thanh trình đơn (Menu bar, Pulldown menu, Screen menu), thanh công cụ chuẩn (Standard Toolbar), cửa sổ dòng lệnh (Command Line) và các phương thức nhập lệnh (bàn phím, menu, toolbar, shortcut menu).
  • Chương 2: Thiết lập bản vẽ mới nằm trong vùng vẽ (1 giờ lý thuyết): Quy chuẩn khổ giấy kỹ thuật theo TCVN 2-74 (từ A0 đến A4). Hướng dẫn thiết lập bản vẽ qua lệnh New (tùy chọn Metric, mẫu ISO-25, Wizard gồm Advanced setup và Quick setup), giới hạn vùng vẽ bằng lệnh Limits (tọa độ góc trái dưới 0,0 và góc phải trên theo tỷ lệ in 1:1, 1:2, 1:5), thiết lập đơn vị đo lường bằng Units/Ddunits, định dạng trang vẽ bằng Mvsetup, cùng các chế độ trợ giúp vẽ thẳng Ortho (F8), bước nhảy con trỏ Snap (F9) và mạng lưới điểm Grid (F7).
  • Chương 3: Các lệnh vẽ cơ bản và hệ toạ độ (1 giờ lý thuyết, 3 giờ thực hành): Xây dựng nền tảng 4 phương pháp nhập tọa độ: tọa độ tuyệt đối ($X,Y$), tọa độ tương đối ($@X,Y$), tọa độ cực tuyệt đối ($D<\alpha$), tọa độ cực tương đối ($@D<\alpha$) và phương pháp nhập khoảng cách trực tiếp. Hướng dẫn cú pháp và tùy chọn của các lệnh tạo hình học cơ bản: Line (đoạn thẳng), Circle (đường tròn: tâm/bán kính, 2P, 3P, Ttr, Ttt), Arc (cung tròn: 3 điểm, Start-Center-End, Start-Center-Angle...), Ellipse (elip và cung elip), Rectangle (hình chữ nhật: Chamfer, Fillet, Width, Elevation, Thickness), Spline (đường cong trơn, điểm Data point và Control point, hiệu chỉnh qua Splinedit), Point (điểm và định dạng Ddptype).
  • Chương 4: Sử dụng các lệnh vẽ cơ bản và nhập điểm chính xác (1 giờ lý thuyết, 3 giờ thực hành): Phương pháp truy bắt điểm (Object Snap – Osnap) gồm chế độ tạm trú (gọi qua Shift + chuột phải hoặc viết tắt 3 ký tự) và thường trú (Osnap/Ddosnap/Drafting Settings) với 13 phương thức bắt điểm: Endpoint, Midpoint, Center, Node, Quadrant, Intersection, Insertion, Perpendicular, Tangent, Nearest, Apparent Intersection, Parallel, Extension, From, Temporary Tracking Point (tt). Tích hợp hàm toán học – vector 'CAL và bộ lọc tọa độ (.X, .Y, .Z, .XY, .XZ, .YZ). Hướng dẫn vẽ đa tuyến Pline (kết hợp phân đoạn thẳng và cung tròn, quản lý thuộc tính Width, Halfwidth) và lệnh hiệu chỉnh đa tuyến Pedit (Join, Close, Fit, Decurve, gán biến Splinetype bậc 2 hoặc bậc 3), vẽ đa giác đều Polygon (nội tiếp, ngoại tiếp, xác định theo cạnh).
  • Chương 5: Sử dụng các lệnh trợ giúp và lựa chọn đối tượng (3 giờ lý thuyết, 9 giờ thực hành): Các phương pháp chọn đối tượng (Pickbox, Window, Crossing, Auto, Window Polygon, Crossing Polygon, Fence, All, Last, Previous, Group, Remove, Add) và hộp thoại thiết lập Ddselect/Options. Nhóm lệnh hiệu chỉnh cơ bản: Erase (xóa), Move (di chuyển), Trim (xén đối tượng theo dao xén hoặc biên mở rộng Edge), Break (cắt một phần đối tượng hoặc tách đối tượng bằng @), Extend (kéo dài tới biên chặn), Rotate (quay quanh điểm chuẩn), Scale (thay đổi tỷ lệ theo hệ số hoặc tham chiếu Reference).
  • Chương 6: Các lệnh vẽ nhanh (2 giờ lý thuyết, 6 giờ thực hành): Nhóm công cụ sao chép và nhân bản hình học: Offset (tạo đối tượng song song theo khoảng cách hoặc qua điểm Through), Fillet (bo góc tròn nối tiếp), Chamfer (vát mép góc nhọn), Copy (sao chép đối tượng), Mirror (đối xứng qua trục), Array (sao chép theo dãy dạng hình chữ nhật hoặc dạng vòng tròn cực).
  • Chương 7 đến Chương 10 (Quản lý và hoàn thiện bản vẽ): Quản lý bản vẽ theo lớp (Layer, Linetype, Color, Lineweight), chèn và hiệu chỉnh văn bản kỹ thuật (Text, Mtext, Style), ghi kích thước theo tiêu chuẩn cơ khí (Dimension, Dimstyle), tạo hình cắt, mặt cắt và gạch mặt cắt vật liệu kỹ thuật (Hatch, Bhatch).

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố ba khối kiến thức khoa học cơ bản:

  1. Lý thuyết hình học giải tích và hệ tọa độ Đề-các: Bản chất của việc mô hình hóa đối tượng 2D trong không gian số dựa trên mối tương quan giữa các trục tọa độ vuông góc $X, Y$ và tọa độ cực góc quay theo chiều dương lượng giác (ngược chiều kim đồng hồ).
  2. Hệ thống tiêu chuẩn kỹ thuật đồ họa: Áp dụng tiêu chuẩn TCVN 2-74 về quy cách khổ giấy, khung bản vẽ, khung tên; các tiêu chuẩn quốc tế (ISO-25) về ghi kích thước, tỷ lệ bản vẽ ($1:1, 1:2, 1:5$), và quy ước biểu diễn đường nét (nét liền đậm, nét đứt, đường tâm).
  3. Nguyên lý cấu trúc dữ liệu đồ họa vector: Khái niệm đối tượng đơn lẻ và đối tượng phức hợp (như Pline, Spline, Group), nguyên lý liên kết toán học của đường cong Bezier/B-Spline qua các điểm kiểm soát (Control points) và dữ liệu nội suy (Data points).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác nhập lệnh qua dòng nhắc Command kết hợp phím tắt (L, C, REC, PL, TR, EX, O, F, CHA); thiết lập chính xác các thông số môi trường đồ họa; vận dụng linh hoạt 13 chế độ truy bắt điểm tĩnh và động.
  • Kỹ năng phân tích: Khả năng giải tích cấu trúc hình học của chi tiết máy từ bản vẽ mẫu; tính toán tọa độ tương đối, bán kính lượn, góc nghiêng; sử dụng bộ lọc tọa độ (.X, .YZ) và biểu thức toán học trung gian 'CAL để định vị tâm và điểm giao phức tạp mà không cần vẽ đường gióng phụ.
  • Năng lực thực hành nghề nghiệp: Xây dựng hoàn chỉnh bản vẽ kỹ thuật 2D cho các kết cấu cơ khí, chi tiết khung vỏ ô tô, mối ghép hàn theo đúng dung sai, kích thước, nét vẽ và ký hiệu mặt cắt vật liệu tiêu chuẩn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo định hướng năng lực thực hành với tỷ lệ phân bổ thời gian: 15 giờ lý thuyết (33,3%) và 30 giờ thực hành trên máy tính (66,7%).

Phương pháp sư phạm

  • Giảng dạy tích hợp: Giảng viên giới thiệu cú pháp lệnh, giải thích các tham số dòng lệnh kết hợp trình chiếu thao tác mẫu trên phần mềm. Sinh viên trực tiếp thực hiện lại quy trình trên máy trạm cá nhân.
  • Phương pháp giải quyết vấn đề: Tiếp cận từng lệnh vẽ thông qua các bài toán hình học cụ thể (ví dụ: xác định tâm đường tròn tiếp xúc hai đối tượng qua tùy chọn Ttr, vẽ đường tròn nội tiếp góc bằng lệnh 'CAL (cen+cen)/2).

Hệ thống bài tập và nghiên cứu tình huống

Giáo trình tích hợp hệ thống bài tập thực hành cuối mỗi chương, được thiết kế theo các dạng hình học cơ khí thực tế:

  • Bài tập Chương 1 & 2: Thực hiện cấu hình môi trường đồ họa, đổi màu nền Graphic Area, điều chỉnh kích thước con trỏ Crosshair Size, kích thước ô chọn Pickbox Size, thiết lập khổ giấy A4/A3/A2 bằng Limits và Mvsetup.
  • Bài tập Chương 3 & 4: Vẽ các biên dạng hình học phức tạp kết hợp đoạn thẳng, cung tròn, đa giác đều, đường uốn cong (các chi tiết có kích thước định lượng cụ thể: $\varnothing 20, \varnothing 40, \varnothing 70, \varnothing 120$, các cung $R15, R25, R70$, góc nghiêng $30^\circ, 60^\circ, 108^\circ$).
  • Bài tập Chương 5 & 6: Vận dụng các lệnh hiệu chỉnh để tạo lập các chi tiết đối xứng, biên dạng rãnh then, mặt bích cơ khí với hệ thống lỗ tròn phân bố đều (Array), vát mép cạnh hàn (Chamfer), bo góc đúc (Fillet).

Phương pháp đánh giá

Kết quả học tập của sinh viên được đánh giá qua hai hình thức:

  1. Đánh giá quá trình: Kiểm tra mức độ hoàn thành bài tập thực hành trên lớp, độ chính xác về kích thước và việc tuân thủ quy chuẩn đường nét tại các buổi học.
  2. Kiểm tra định kỳ: Phân bổ 02 bài kiểm tra thực hành chính thức trên máy tính:
    • Bài kiểm tra 1: Bố trí tại Chương 7 (1 giờ) – Đánh giá kỹ năng dựng hình cơ bản, hiệu chỉnh và quản lý đối tượng lớp.
    • Bài kiểm tra 2: Bố trí tại Chương 10 (1 giờ) – Đánh giá khả năng hoàn thiện toàn diện bản vẽ kỹ thuật (kích thước, chữ viết, ký hiệu mặt cắt).

Hướng dẫn tự học

  • Sinh viên cần nắm vững các từ khóa lệnh tiếng Anh và phím tắt tương ứng.
  • Tự thiết lập thư viện các mẫu bản vẽ chuẩn (Template) theo kích thước khổ giấy và kiểu kích thước quy định.
  • Rèn luyện thao tác quan sát phản hồi tại dòng lệnh Command Window để chủ động xử lý các tùy chọn con trong từng bước thực hiện.

Điểm nổi bật và cập nhật

  • Tích hợp các phương pháp trợ giúp toán học nâng cao: Giáo trình đưa vào nội dung hướng dẫn sử dụng lệnh 'CAL (Calculator) và bộ lọc tọa độ (Coordinate Filters). Điều này cho phép người học tính toán khoảng cách vector, xác định trọng tâm, điểm phân chia đoạn thẳng trực tiếp trong quá trình thực hiện lệnh vẽ chính mà không cần dựng hình trung gian.
  • Quy chuẩn hóa theo hệ thống tiêu chuẩn kỹ thuật: Hướng dẫn thiết lập bản vẽ dựa trên sự kết hợp giữa Tiêu chuẩn Việt Nam (TCVN 2-74) về định dạng khổ giấy và tiêu chuẩn quốc tế ISO (mẫu đường nét, kiểu kích thước ISO-25, mặt cắt kim loại).
  • Bám sát đặc thù chuyên ngành Cơ khí – Ô tô – Hàn: Các bài tập và ví dụ minh họa tập trung vào việc mô tả các chi tiết máy, kết cấu mối hàn, khung sườn xe, biên dạng ống và tấm phẳng kim loại.
  • Chi tiết hóa cú pháp dòng lệnh: Mỗi lệnh vẽ và hiệu chỉnh trong giáo trình đều được mô tả chi tiết từ cú pháp gọi lệnh, đường dẫn menu, biểu tượng thanh công cụ đến từng bước nhắc lệnh (Prompt) và giải thích cụ thể tất cả các biến lựa chọn phụ.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Phạm vi áp dụng Yêu cầu tiên quyết
Sinh viên Cao đẳng nghề Ngành Công nghệ Ô tô, Công nghệ Hàn (Chương trình đào tạo Cao đẳng). Hoàn thành mô-đun CNOT 09.1; có kiến thức tin học văn phòng cơ bản, tư duy hình học không gian và kỹ năng đọc hiểu bản vẽ kỹ thuật.
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chuẩn khung, lập kế hoạch bài giảng 45 tiết và xây dựng đề kiểm tra thực hành. Nắm vững phương pháp giảng dạy tích hợp và chuẩn kỹ năng đồ họa AutoCAD.
Học viên tự học / Kỹ thuật viên Tài liệu tra cứu cú pháp lệnh, phương pháp bắt điểm và quy trình thiết lập bản vẽ kỹ thuật 2D. Đọc hiểu các thuật ngữ cơ khí cơ bản và quy chuẩn bản vẽ kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên bậc Cao đẳng nghề thuộc nhóm ngành kỹ thuật cơ khí, cụ thể là nghề Công nghệ Ô tô và Công nghệ Hàn.

2. Người học cần đáp ứng những kiến thức tiên quyết nào trước khi học giáo trình này?

Sinh viên cần hoàn thành mô-đun CNOT 09.1, có kỹ năng sử dụng máy tính cơ bản (hệ điều hành, quản lý tệp tin), có tư duy hình học và đã học qua môn Vẽ kỹ thuật để đọc hiểu các hình chiếu, quy ước kích thước và mặt cắt.

3. Cấu trúc thời lượng của mô-đun được phân bổ như thế nào giữa lý thuyết và thực hành?

Mô-đun có tổng thời lượng 45 giờ, trong đó 15 giờ dành cho lý thuyết (cung cấp kiến thức về giao diện, cú pháp lệnh, quy chuẩn) và 30 giờ dành cho thực hành trực tiếp trên máy vi tính cùng các bài kiểm tra đánh giá.

4. Giáo trình hướng dẫn những phương pháp nhập tọa độ nào trong không gian 2D?

Giáo trình hướng dẫn đầy đủ 5 phương thức xác định vị trí điểm:

  1. Tọa độ tuyệt đối ($X,Y$)
  2. Tọa độ tương đối ($@X,Y$)
  3. Tọa độ cực tuyệt đối ($D<\alpha$)
  4. Tọa độ cực tương đối ($@D<\alpha$)
  5. Phương pháp nhập khoảng cách trực tiếp kết hợp khóa hướng Ortho

5. Hệ thống kiểm tra, đánh giá của giáo trình gồm những nội dung gì?

Học phần bao gồm hai bài kiểm tra định kỳ: Bài kiểm tra số 1 bố trí tại Chương 7 (đánh giá kỹ năng dựng hình, hiệu chỉnh và quản lý lớp) và Bài kiểm tra số 2 bố trí tại Chương 10 (đánh giá khả năng hoàn thiện bản vẽ kỹ thuật hoàn chỉnh gồm văn bản, kích thước và mặt cắt ký hiệu vật liệu).

Kết luận

Giáo trình Thực hành AutoCAD (Mã mô-đun: CNOT 08.1) của Trường Cao đẳng Nghề Đà Nẵng là tài liệu giảng dạy chuẩn hóa, cung cấp hệ thống kiến thức và kỹ năng thực hành đồ họa 2D cho sinh viên ngành Công nghệ Ô tô và Công nghệ Hàn. Nội dung giáo trình dẫn dắt người học qua lộ trình sư phạm chặt chẽ gồm 10 chương: từ làm quen giao diện, thiết lập khổ giấy TCVN 2-74, làm chủ hệ tọa độ, vận dụng 13 phương thức bắt điểm Osnap, đến việc sử dụng thành thạo các nhóm lệnh vẽ, lệnh hiệu chỉnh nhanh, quản lý thuộc tính Layer và xuất bản vẽ kỹ thuật hoàn chỉnh. Tài liệu phục vụ hiệu quả cho công tác giảng dạy của giảng viên và hoạt động học tập, tra cứu kỹ thuật của sinh viên khối nghề cơ khí.
