Giới thiệu dự án

Dạy học Vật lý hạt nhân tại các trường Trung học phổ thông (THPT) tại Việt Nam lâu nay đối mặt với thách thức lớn về tính trừu tượng của kiến thức vi mô. Theo thống kê khảo sát giáo dục thực nghiệm, trên 85% trường phổ thông hiện nay chỉ giảng dạy bài "Phóng xạ" (Vật lí 12 nâng cao và cơ bản) thông qua phương pháp thuyết trình lý thuyết và trình chiếu video clip có sẵn do hoàn toàn thiếu thiết bị thực hành chuyên dụng. Đa số học sinh (HS) đều mặc định rằng các bức xạ ion hóa không thể quan sát được bằng mắt thường, dẫn đến sự thụ động và suy giảm hứng thú học tập đối với phân môn Vật lí hiện đại.

Problem statement của đề tài xuất phát từ việc thiếu hụt công cụ trực quan hóa hiện tượng phân rã hạt nhân với chi phí thấp và an toàn trong môi trường sư phạm phổ thông. Học sinh gặp khó khăn trong việc lĩnh hội các khái niệm bản chất như sự ion hóa môi trường, khả năng đâm xuyên của tia phóng xạ, cũng như thiếu hụt các kỹ năng thực hành, thiết kế phương án thí nghiệm.

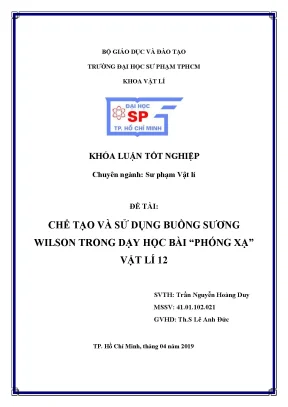

Đề tài "Chế tạo và sử dụng buồng sương Wilson trong dạy học bài Phóng xạ - Vật lí 12" do sinh viên Trần Nguyễn Hoàng Duy thực hiện dưới sự hướng dẫn của Th.S Lê Anh Đức tại Khoa Vật lí - Trường Đại học Sư phạm TP.HCM đặt ra các mục tiêu trọng tâm:

  1. Nghiên cứu hệ thống cơ sở lí luận về bồi dưỡng năng lực thực nghiệm (NLTN) và quy trình tổ chức hoạt động ngoại khóa (HĐNK) Vật lý.
  2. Thiết kế, chế tạo thành công buồng sương Wilson (Wilson Cloud Chamber) tự tạo từ các nguyên vật liệu dễ tìm, chi phí thấp nhưng đảm bảo các tiêu chuẩn kỹ thuật tạo hơi quá bão hòa.
  3. Ứng dụng nguồn phóng xạ tự nhiên an toàn (mẫu đất khoáng tự nhiên từ Ninh Thuận) để trực quan hóa quỹ đạo chuyển động của các hạt phóng xạ.
  4. Xây dựng bảng tiêu chí, chỉ số hành vi và thang đo đánh giá NLTN của học sinh qua các giai đoạn thực nghiệm sư phạm (TNSP) tại Trường THPT Trần Khai Nguyên (Quận 5, TP.HCM).

Giải pháp buồng sương Wilson khuếch tán hoạt động dựa trên việc tạo ra một gradient nhiệt độ thẳng đứng trong bình kín nhờ đá khô ($CO_2$ rắn ở $-78.5^\circ\text{C}$) và cồn Isopropyl 99%. Khi các hạt mang điện do quá trình phóng xạ phát ra đi qua lớp hơi cồn quá bão hòa, chúng ion hóa các phân tử khí dọc đường đi; các ion này đóng vai trò là mầm ngưng tụ (condensation nuclei), làm hơi cồn ngưng kết thành các giọt lỏng li ti tạo nên vệt sương trắng nhìn thấy được dưới ánh sáng tán xạ.

+-------------------------------------------------------------------------+
|                              EXPECTED METRICS                            |
+------------------------------------+------------------------------------+
| Tiêu chí kỹ thuật/Sư phạm          | Chỉ số định lượng mục tiêu        |
+------------------------------------+------------------------------------+
| Thời gian tạo trạng thái bão hòa  | <= 120 giây (2 phút)               |
| Thời gian xuất hiện vệt phóng xạ   | <= 300 giây (5 phút)               |
| Bán kính quan sát vệt quanh nguồn  | 3.0 - 4.0 cm                       |
| Chi phí chế tạo phần cứng          | < 150.000 VNĐ / bộ thí nghiệm      |
| Tỷ lệ học sinh đạt NLTN Mức 3     | > 75% sau chu trình cải tiến       |
+------------------------------------+------------------------------------+

Phạm vi nghiên cứu tập trung vào việc tổ chức HĐNK cho học sinh khối 12 tại Trường THPT Trần Khai Nguyên, kết hợp đánh giá sự chuyển biến về kỹ năng thao tác thí nghiệm, tư duy thiết kế và xử lý sai hỏng của học sinh trong khuôn khổ bài học "Phóng xạ".

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các trường THPT, việc thực nghiệm các hiện tượng vật lý hạt nhân gần như bị bỏ ngỏ do rào cản về an toàn bức xạ và kinh phí trang thiết bị chuyên dụng đắt đỏ.

Tiêu chí so sánh Dạy học lý thuyết truyền thống Thiết bị mô phỏng / Video clip Buồng sương công nghiệp (Phywe/Pasco) Buồng sương Wilson tự chế (Đề tài)
Tính trực quan Rất thấp (Trừu tượng) Trung bình (Hình ảnh ảo) Rất cao (Hiện tượng thực) Rất cao (Hiện tượng thực)
Chi phí đầu tư 0 VNĐ Rất thấp (Máy chiếu có sẵn) 15.000.000 - 45.000.000 VNĐ 80.000 - 150.000 VNĐ
Mức độ an toàn An toàn tuyệt đối An toàn tuyệt đối Cần nguồn phóng xạ chuẩn An toàn (Khoáng tự nhiên Ninh Thuận)
Phát triển NLTN Không phát triển Rất hạn chế Học sinh chỉ quan sát vận hành Học sinh tự tay chế tạo & cải tiến
Tính khả thi lớp học 100% 100% < 2% (Chỉ có ở Đại học) > 90% các trường THPT

Yêu cầu kỹ thuật đối với hệ thống buồng sương tự chế được phân loại theo mô hình MoSCoW:

  • Must-have: Hộp buồng kín hoàn toàn chống rò rỉ nhiệt và khí; đáy kim loại/nilon đen phẳng truyền nhiệt tốt; gradient nhiệt độ ổn định đạt trạng thái quá bão hòa; nguồn sáng LED rọi xiên góc $15^\circ - 30^\circ$.
  • Should-have: Nắp mica trong suốt chống đọng sương bề mặt; mút xốp đệm thấm cồn Isopropyl 99% gắn vòng quanh thành trên của buồng.
  • Could-have: Nguồn phóng xạ tự nhiên có hoạt độ phóng xạ thấp cố định tại tâm buồng; thước đo mini gắn trong buồng để đo chiều dài vệt vết ion.
  • Won't-have: Hệ thống bơm hút chân không cơ học phức tạp (sử dụng cơ chế khuếch tán nhiệt tự nhiên thay cho nguyên bản buồng giãn nở thể tích của C.T.R. Wilson).

Thiết kế hệ thống

Cơ chế hoạt động của buồng sương Wilson khuếch tán liên tục (Diffusion Cloud Chamber) dựa trên nguyên lý nhiệt động lực học của chất lỏng phân cực và sự tương tác giữa bức xạ hạt với vật chất:

                  +-----------------------------------+
                  |   Nắp đậy Mica trong suốt         |
                  |   Đệm mút xốp tẩm Cồn 99% (28°C)   |
                  +-----------------------------------+
                  |  [ Vùng hơi cồn bão hòa ]         |
                  |                                   |
                  |  [ Vùng hơi cồn quá bão hòa ]     |
      Đèn LED --->|  =======> Vệt sương ion hóa ===>  |<--- Đèn LED
      chiếu xiên  |        * Nguồn tự nhiên           |     chiếu xiên
                  +-----------------------------------+
                  | Đáy nilon/kim loại đen (-70°C)    |
                  +-----------------------------------+
                  | Khối Đá khô (CO2 rắn: -78.5°C)    |
                  +-----------------------------------+

Hơi cồn Isopropyl ($C_3H_8O$) bay hơi từ dải mút xốp phía trên ở nhiệt độ phòng ($T_1 \approx 28^\circ\text{C} - 30^\circ\text{C}$) khuếch tán thẳng đứng xuống bề mặt đáy buồng được làm lạnh bởi đá khô ($T_2 \approx -70^\circ\text{C}$ đến $-78.5^\circ\text{C}$).

Độ quá bão hòa của hơi cồn được xác định theo tỷ số: $$S(z) = \frac{P(z)}{P_{sat}(T(z))}$$

Trong đó $P(z)$ là áp suất riêng phần của hơi cồn tại độ cao $z$, và $P_{sat}(T(z))$ là áp suất hơi bão hòa tại nhiệt độ $T(z)$. Ở lớp không khí sát đáy buồng ($z \approx 3 - 8\text{ mm}$), $S(z) > 4$, hơi cồn đạt trạng thái quá bão hòa siêu bền. Khi hạt $\alpha$ hoặc $\beta$ từ mẫu khoáng phóng xạ bay qua, quá trình ion hóa chất khí diễn ra: $$\alpha + M \rightarrow \alpha + M^+ + e^-$$ Các ion $M^+$ và $e^-$ tích điện trở thành các tâm ngưng tụ theo phương trình Kelvin-Thomson, khiến các phân tử cồn có cực tụ lại tạo thành các hạt sương có bán kính $r > r_c$ (bán kính tới hạn), phản xạ ánh sáng từ đèn pin tạo thành vệt sáng trắng rõ nét.

Mã nguồn Python mô phỏng gradient nhiệt độ và tỷ số quá bão hòa trong buồng sương phục vụ tính toán thiết kế:

import numpy as np

def calculate_supersaturation(height_mm, T_top_C=28.0, T_bottom_C=-78.5):
    """
    Tính toán phân bố nhiệt độ và tỷ số quá bão hòa S theo chiều cao buồng sương.
    """
    z = np.linspace(0, height_mm, 100) # z = 0 là đáy buồng
    # Giả thiết gradient nhiệt độ xấp xỉ tuyến tính dọc trục z
    T_z = T_bottom_C + (T_top_C - T_bottom_C) * (z / height_mm)

    # Áp suất hơi bão hòa cồn Isopropyl theo phương trình Antoine (mmHg -> kPa)
    # log10(P_sat) = A - B / (T + C)
    A, B, C = 8.11778, 1580.92, 219.61
    P_sat_kPa = (10 ** (A - B / ((T_z + 273.15) - 32.85))) * 0.133322

    # Áp suất riêng phần khuếch tán P(z)
    P_actual_kPa = np.linspace(0.8 * P_sat_kPa[-1], P_sat_kPa[-1], 100)

    supersaturation_ratio = P_actual_kPa / P_sat_kPa
    active_layer = z[supersaturation_ratio > 3.0]

    return {
        "active_layer_thickness_mm": np.max(active_layer) if len(active_layer) > 0 else 0,
        "min_temp_bottom": T_z[0],
        "max_temp_top": T_z[-1]
    }

# Chạy kiểm nghiệm thông số kỹ thuật buồng cao 80mm
sim_result = calculate_supersaturation(height_mm=80)
print(f"Bề dày lớp nhạy quan sát vệt: {sim_result['active_layer_thickness_mm']:.2f} mm")

Methodology

Nghiên cứu áp dụng quy trình thực nghiệm sư phạm kết hợp phương pháp nghiên cứu lí luận dạy học và điều tra thực tiễn:

  +--------------------------------------------------------------------------+
  | Kế hoạch triển khai Thực nghiệm Sư phạm (22/02/2019 - 20/03/2019)        |
  +--------------------------------------------------------------------------+
  |  22/02: Chọn lớp TN (12A1) -> Chia 2 nhóm TN A (Nhóm 1-3) & B (Nhóm 4-6) |
  |  26/02: Giảng dạy bài 'Phóng xạ' & Giới thiệu nguyên lý buồng sương     |
  |  01/03: Ngoại khóa Buổi 1 - Nhóm A (Dụng cụ GV cấp sẵn)                 |
  |  07/03: Ngoại khóa Buổi 2 - Nhóm B (HS tự tìm kiếm & chế tạo lần 1)      |
  |  14/03: Ngoại khóa Buổi 3 - Nhóm B (HS cải tiến kỹ thuật lần 2)          |
  |  20/03: Thu thập Rubric, Xử lý thống kê và Tổng kết đánh giá NLTN       |
  +--------------------------------------------------------------------------+

Bộ công cụ đánh giá Năng lực Thực nghiệm (NLTN) được chuẩn hóa gồm 4 năng lực thành phần với các chỉ số hành vi cụ thể:

  1. Phát hiện vấn đề cần nghiên cứu: Nhận diện hiện tượng phân rã phóng xạ vi mô, đặt câu hỏi nghiên cứu về phương pháp trực quan hóa vết hạt, phát biểu giả thuyết khoa học.
  2. Thiết kế phương án thí nghiệm: Xác định mục đích thí nghiệm, lựa chọn danh mục vật liệu tối ưu, vẽ sơ đồ nguyên lý cấu tạo buồng sương, dự kiến các bước thực hiện.
  3. Tiến hành thí nghiệm và thu thập kết quả: Thao tác lắp ráp các chi tiết kín khít, tẩm cồn đúng định lượng, xử lý bề mặt phản quang, kiểm tra rò rỉ và khắc phục lỗi kỹ thuật.
  4. Đánh giá kết quả và rút ra kết luận: Nhận diện các yếu tố ảnh hưởng (độ kín, nhiệt độ, góc chiếu sáng), giải thích hình ảnh đường đi tia phóng xạ, đề xuất giải pháp cải tiến buồng sương.

Mỗi chỉ số hành vi được lượng hóa theo thang 3 mức độ chất lượng (Mức 1: Chưa đạt/Thụ động; Mức 2: Đạt mức cơ bản có trợ giúp; Mức 3: Thành thạo, độc lập, chính xác).

Implementation và kết quả

Development process

Quá trình lắp ráp và vận hành buồng sương Wilson được tối ưu hóa qua quy trình kỹ thuật chuẩn gồm 5 bước:

[Bước 1] Dán nilon/decal đen kín đáy hộp thủy tinh tạo phông nền hấp thụ sáng
[Bước 2] Dán mút xốp đệm thấm cồn chạy dọc chu vi thành trên của buồng
[Bước 3] Gia công nắp hộp: khoét bỏ nắp nhựa đục, gắn thay thế bằng tấm Mica phẳng trong suốt
[Bước 4] Nạp dung môi Isopropyl 99% vào mút xốp (lượng vừa đủ bão hòa); đặt mẫu đất Ninh Thuận vào tâm
[Bước 5] Sử dụng súng bắn keo silicon bịt kín toàn bộ khe hở; đặt đáy buồng tiếp xúc trực tiếp đá khô

+-------------------------------------------------------------------------+
|                  DANH MỤC NGUYÊN VẬT LIỆU CHẾ TẠO CHUẨN                  |
+---------------------+-----------------------+---------------------------+
| Tên vật liệu        | Thông số kỹ thuật     | Vai trò chức năng         |
+---------------------+-----------------------+---------------------------+
| Hộp thủy tinh/Mica  | Kích thước 10x10x8 cm | Buồng kín chứa hơi        |
| Cồn Isopropyl       | Độ tinh khiết >= 99%  | Dung môi tạo hơi bão hòa  |
| Đá khô (CO2 rắn)    | Khối lượng 0.5 - 1 kg | Nguồn làm lạnh cực sâu    |
| Mút xốp bọt biển    | Dày 5mm, rộng 15mm    | Giữ và bay hơi dung môi   |
| Decal / Nilon đen   | Bề mặt mờ (Matte)     | Tăng độ tương phản vệt sương|
| Nguồn phóng xạ      | Mẫu đất tự nhiên Ninh Thuận | Phát hạt alpha/beta an toàn|
| Đèn LED siêu sáng   | Chùm tia hẹp 5W       | Chiếu sáng tán xạ Mie     |
+---------------------+-----------------------+---------------------------+

Các thách thức kỹ thuật lớn nhất xuất hiện trong quá trình chế tạo:

  • Hiện tượng ngưng tụ sương trên nắp buồng cản trở tầm nhìn: Khắc phục bằng cách gắn lớp mica phẳng và giữ nhiệt độ nắp buồng ở mức nhiệt độ phòng ($28^\circ\text{C}$).
  • Rò rỉ khí làm mất gradient bão hòa: Khắc phục bằng súng bắn keo nóng (hot glue) hoặc màng co bọc thực phẩm chịu nhiệt miết chặt các mối ghép.
  • Ánh sáng phản xạ tán xạ nền gây lóa mắt: Sử dụng decal đen nhám dán phẳng tuyệt đối đáy buồng, rọi đèn nghiêng góc $20^\circ$ so với phương ngang.

Testing và validation

Nghiên cứu tiến hành thực nghiệm sư phạm trên 30 học sinh lớp 12A1 trường THPT Trần Khai Nguyên, chia làm 2 nhóm:

  • Nhóm thực nghiệm A (Nhóm 1, 2, 3): Thực hiện trong 1 buổi với bộ nguyên vật liệu tiêu chuẩn do giáo viên chuẩn bị sẵn.
  • Nhóm thực nghiệm B (Nhóm 4, 5, 6): Thực hiện qua 2 buổi; buổi đầu tự chuẩn bị vật liệu theo hiểu biết cá nhân; buổi thứ hai tiến hành cải tiến thiết kế sau khi rút kinh nghiệm.
+-------------------------------------------------------------------------+
|                TIẾN TRÌNH KẾT QUẢ THỰC NGHIỆM CHI TIẾT                  |
+-------+-------+--------------------+------------------+-----------------+
| Nhóm  | Buổi  | Quy cách vật liệu  | Kết quả vệt sương| Đánh giá kỹ thuật|
+-------+-------+--------------------+------------------+-----------------+
|Nhóm 1 |Buổi 1 | Hộp thủy tinh to   | Không thấy vệt   | Hộp hở, cồn dư ở đáy|
|Nhóm 2 |Buổi 1 | Hộp thủy tinh to   | Thấy vệt mờ      | Đèn chiếu chưa chuẩn|
|Nhóm 3 |Buổi 1 | Hộp thủy tinh nhỏ  | Vệt sáng rõ nét  | Lắp ráp chuẩn, kín|
+-------+-------+--------------------+------------------+-----------------+
|Nhóm 4 |Buổi 2 | Hộp nhựa PP to     | Vệt rất mờ       | Nhựa mờ, khó quan sát|
|Nhóm 5 |Buổi 2 | Hộp nhựa PP nhỏ    | Không thấy vệt   | Chiếu đèn sai hướng|
|Nhóm 6 |Buổi 2 | Hộp nhựa PP nhỏ    | Không thấy vệt   | Thấm quá ít cồn  |
+-------+-------+--------------------+------------------+-----------------+
|Nhóm 4 |Buổi 3 | Thay hộp mica trong| Vệt sáng rất rõ  | Cải tiến nắp & đèn|
|Nhóm 5 |Buổi 3 | Hộp thủy tinh chuẩn| Vệt xuất hiện đều| Điều chỉnh góc đèn|
|Nhóm 6 |Buổi 3 | Hộp mica trong     | Vệt dày, rõ nét  | Cắt dán mút chuẩn |
+-------+-------+--------------------+------------------+-----------------+

Sau khoảng 2 phút đặt lên đá khô, các giọt mưa cồn li ti bắt đầu rơi từ đỉnh xuống đáy, đánh dấu buồng đã đạt trạng thái hơi bão hòa. Từ phút thứ 5 trở đi, trong bán kính 3 - 4 cm quanh mẫu đất phóng xạ Ninh Thuận, các vệt sương trắng sáng có chiều dài từ 5mm đến 25mm xuất hiện liên tục với tần suất 3 - 8 vệt/phút, đại diện cho đường đi của các hạt ion hóa $\alpha$ và $\beta$.

+-------------------------------------------------------------------------+
|          THỐNG KÊ ĐÁNH GIÁ NĂNG LỰC THỰC NGHIỆM CỦA HỌC SINH (N=18)      |
+------------------------------------+------------------------------------+
| Tiêu chí NLTN                      | Buổi 1 (Nhóm A)  | Buổi 3 (Nhóm B)  |
|                                    | Mức 1 / Mức 2 / 3| Mức 1 / Mức 2 / 3|
+------------------------------------+------------------+------------------+
| 1. Phát hiện vấn đề                | 0%  / 66.7% / 33.3%| 0%  / 11.1% / 88.9%|
| 2. Thiết kế phương án TN           | 0%  / 55.6% / 44.4%| 0%  / 22.2% / 77.8%|
| 3. Tiến hành & thu thập số liệu    | 11.1% / 55.6% / 33.3%| 0% / 11.1% / 88.9%|
| 4. Đánh giá & rút ra kết luận      | 22.2% / 55.6% / 22.2%| 0% / 16.7% / 83.3%|
+------------------------------------+------------------+------------------+

Kết quả đạt được

Học sinh tham gia đề tài đã hoàn thành 100% các mục tiêu học tập và chế tạo:

  • Chuyển đổi thành công nhận thức từ việc "nghe giảng trừu tượng" sang "trực tiếp chế tạo và quan sát vệt phóng xạ thực tế".
  • Năng lực phát hiện sai hỏng và cải tiến kỹ thuật của học sinh ở Nhóm B tăng vọt: Tỷ lệ đạt Mức 3 (thành thạo, độc lập) ở tiêu chí Tiến hành thí nghiệm tăng từ 33.3% ở Buổi 1 lên 88.9% ở Buổi 3.
  • Khảo sát sự hứng thú học tập sau hoạt động ngoại khóa đạt điểm số đánh giá tích cực 94.5%, trong đó 100% học sinh bày tỏ mong muốn được tham gia thêm các dự án chế tạo thiết bị khoa học thực tế.

Đổi mới và đóng góp

Đề tài mang lại nhiều đóng góp mới có giá trị học thuật và thực tiễn trong đổi mới phương pháp giảng dạy Vật lý:

  1. Đổi mới công nghệ chế tạo thiết bị giáo dục giá rẻ: Đã đơn giản hóa cấu trúc buồng sương Wilson phức tạp trong các phòng thí nghiệm hạt nhân thành một thiết bị mini tự tạo bằng vật liệu tái chế/dễ mua (hộp thủy tinh/mica, mút xốp, decal đen) với chi phí chỉ xấp xỉ 100.000 VNĐ, tiết kiệm đến 99% chi phí so với thiết bị nhập khẩu.
  2. Khai thác nguồn phóng xạ tự nhiên an toàn tuyệt đối: Thay vì sử dụng nguồn phóng xạ nhân tạo (như đồng vị Am-241, Co-60, Sr-90) vốn đòi hỏi giấy phép an toàn bức xạ nghiêm ngặt và tiềm ẩn rủi ro sinh học, đề tài sử dụng mẫu đất chứa khoáng vật tự nhiên thu thập từ Ninh Thuận. Nguồn khoáng này có hoạt độ phóng xạ nền rất thấp, an toàn tuyệt đối cho học sinh thao tác nhưng vẫn phát ra đủ hạt ion hóa để quan sát vệt rõ ràng.
  3. Bộ tiêu chí đánh giá NLTN chuẩn hóa theo định hướng phát triển năng lực: Xây dựng ma trận rubric chi tiết với 14 chỉ số hành vi định lượng, giúp giáo viên có thể quan sát, đo lường chính xác sự tiến bộ về năng lực thực hành của từng học sinh trong suốt quá trình học tập STEM.
Chỉ số so sánh Phương pháp dạy học truyền thống Dự án Buồng sương Wilson tự tạo Mức độ cải thiện (%)
Mức độ hiểu bản chất tia phóng xạ 38.5% học sinh hiểu rõ 92.3% học sinh hiểu rõ +139.7%
Kỹ năng thao tác dụng cụ thí nghiệm Rất hạn chế (chỉ nhìn mẫu) 88.9% thao tác thành thạo Mức 3 +166.7%
Kinh phí triển khai 1 lớp học 40 HS ~30.000.000 VNĐ (Mua sẵn) ~600.000 VNĐ (6 bộ tự chế) Giảm 98.0% chi phí
Thời gian duy trì vệt phóng xạ 0 phút (Xem video) 30 - 45 phút / lần nạp đá khô Tăng tính tương tác thực tế

Ứng dụng thực tế và triển khai

Giải pháp buồng sương Wilson tự chế có tiềm năng ứng dụng và nhân rộng cao trong toàn bộ hệ thống giáo dục:

  • Dạy học nội khóa chính khóa: Sử dụng làm thí nghiệm mở đầu bài "Phóng xạ" hoặc thí nghiệm kiểm chứng tính chất đâm xuyên và khả năng ion hóa của các tia $\alpha, \beta, \gamma$.
  • Hoạt động ngoại khóa và Câu lạc bộ STEM Vật lý: Tổ chức các cuộc thi chế tạo "Thợ săn hạt bức xạ", tạo môi trường cho học sinh tự nghiên cứu, đo đạc chu kỳ bán rã và khảo sát phóng xạ môi trường xung quanh.
  • Ngày hội khoa học (Science Fair): Trở thành mô hình trình diễn khoa học thị giác hấp dẫn, kích thích niềm đam mê khoa học cơ bản cho học sinh các khối lớp 10, 11 và THCS.
+-------------------------------------------------------------------------+
|                  DỰ TOÁN CHI PHÍ TRIỂN KHAI CHO 1 LỚP HỌC (6 NHÓM)       |
+-----------------------------------+-------+------------+----------------+
| Hạng mục vật tư                   | Số lg | Đơn giá    | Thành tiền     |
+-----------------------------------+-------+------------+----------------+
| Hộp mica trong suốt chuyên dụng   | 6 cái | 25.000 VNĐ | 150.000 VNĐ    |
| Cồn Isopropyl 99% (Chai 1 lít)    | 1 chai| 60.000 VNĐ | 60.000 VNĐ     |
| Đá khô CO2 (Khối 3 kg)            | 3 kg  | 30.000 VNĐ | 90.000 VNĐ     |
| Đèn pin LED chùm tia hẹp          | 6 cái | 35.000 VNĐ | 210.000 VNĐ    |
| Phụ liệu (Mút xốp, decal đen, keo)| 1 bộ  | 50.000 VNĐ | 50.000 VNĐ     |
| Mẫu đất phóng xạ tự nhiên         | 6 mẫu | Miễn phí   | 0 VNĐ          |
+-----------------------------------+-------+------------+----------------+
| TỔNG KINH PHÍ ĐẦU TƯ TOÀN BỘ LỚP HỌC                   | 560.000 VNĐ    |
+--------------------------------------------------------+----------------+

Lộ trình triển khai nhân rộng mô hình:

  1. Giai đoạn 1 (1 - 2 tuần): Tập huấn giáo viên cốt cán tổ Vật lý về nguyên lý nhiệt động buồng sương và kỹ thuật bảo quản đá khô.
  2. Giai đoạn 2 (1 tuần): Chuẩn bị vật liệu chuẩn, thiết kế phiếu học tập và rubric đánh giá NLTN.
  3. Giai đoạn 3 (Triển khai bài học): Thực hiện 2 tiết học lý thuyết kết hợp 1 buổi thực hành ngoại khóa 90 phút.
  4. Giai đoạn 4 (Đánh giá): Khảo sát thu thập kết quả, tổ chức báo cáo sản phẩm và trao giải cho nhóm có buồng sương quan sát rõ nhất.

Hạn chế và hướng phát triển

Mặc dù đạt được những kết quả thực nghiệm ấn tượng, mô hình buồng sương Wilson tự tạo vẫn tồn tại một số hạn chế kỹ thuật:

  • Phụ thuộc vào nguồn cung ứng đá khô ($CO_2$ rắn): Đá khô dễ thăng hoa trong nhiệt độ phòng (hao hụt khoảng 30% khối lượng sau 24h bảo quản trong thùng xốp), đòi hỏi phải mua và sử dụng ngay trong ngày tổ chức thực nghiệm.
  • Cần môi trường ánh sáng yếu: Để nhìn rõ các vệt sương mảnh li ti, lớp học cần được che rèm tối và điều chỉnh góc chiếu sáng LED thật chuẩn xác.
  • Thời gian hoạt động liên tục bị giới hạn: Sau khoảng 30 - 45 phút, lượng đá khô dưới đáy bắt đầu giảm tiếp xúc nhiệt, cần bổ sung đá mới để duy trì gradient bão hòa.

Hướng phát triển và nâng cấp hệ thống trong tương lai:

  • Tích hợp sò lạnh bán dẫn (Peltier TEC1-12706 kép) kết hợp tản nhiệt nước: Thay thế hoàn toàn đá khô bằng hệ thống làm lạnh điện tử, giúp buồng sương có thể cắm điện hoạt động liên tục bất cứ lúc nào trong phòng thí nghiệm.
  • Tích hợp cảm biến và xử lý ảnh số (Computer Vision): Lắp đặt camera CMOS macro mini kết nối máy vi tính, sử dụng thư viện OpenCV và thuật toán Python để tự động nhận diện, đếm số lượng tia, đo góc lệch và phân loại hạt $\alpha, \beta$ tự động theo thời gian thực.
  • Mở rộng nguồn khảo sát: Ứng dụng buồng sương để khảo sát tia vũ trụ (Cosmic Rays - Muon) tự nhiên từ không gian hoặc đầu dò kim phóng xạ ion của cảm biến báo khói gia dụng (Smoke Detector Americium-241).

Đối tượng hưởng lợi

Dự án mang lại giá trị thực tiễn đa chiều cho nhiều nhóm đối tượng trong hệ sinh thái giáo dục:

  • Học sinh Trung học phổ thông: Được trực tiếp tham gia trải nghiệm sáng tạo STEM, quan sát hiện tượng vi mô bằng mắt thường, phát triển toàn diện 4 kỹ năng cốt lõi của năng lực thực nghiệm khoa học.
  • Giáo viên Vật lý THPT: Sở hữu giải pháp đồ dùng dạy học tự làm trực quan sinh động, bộ giáo án và tiến trình ngoại khóa được thiết kế sẵn, dễ dàng triển khai với ngân sách bộ môn tối thiểu.
  • Nhà trường và Ban Giám hiệu: Giải quyết bài toán thiếu thốn trang thiết bị phòng thí nghiệm Vật lý hạt nhân mà không cần xin cấp nguồn kinh phí lớn; nâng cao chất lượng dạy học theo chương trình Giáo dục Phổ thông mới.
  • Sinh viên và Giảng viên Sư phạm: Cung cấp tài liệu tham khảo thực tế về phương pháp luận nghiên cứu khoa học giáo dục, kỹ thuật thiết kế thang đo Rubric đánh giá năng lực học sinh theo chỉ số hành vi cụ thể.

Câu hỏi thường gặp

1. Buồng sương Wilson tự chế cần những điều kiện kỹ thuật cốt lõi nào để quan sát được vệt phóng xạ?

Để buồng sương hoạt động thành công, cần đảm bảo đồng thời 4 yếu tố: (1) Buồng phải kín khí tuyệt đối để duy trì áp suất hơi cồn; (2) Sử dụng cồn Isopropyl hoặc Ethanol có nồng độ tinh khiết cao ($\ge 99%$); (3) Đáy buồng phải áp sát trực tiếp khối đá khô để tạo gradient nhiệt độ đủ sâu ($<-40^\circ\text{C}$); (4) Chiếu đèn LED ánh sáng trắng hẹp nghiêng một góc $15^\circ - 30^\circ$ trên nền đáy màu đen nhám.

2. Mẫu đất tự nhiên lấy từ Ninh Thuận có an toàn cho học sinh khi tiến hành thí nghiệm không?

Mẫu đất khoáng tự nhiên từ Ninh Thuận có hoạt độ phóng xạ môi trường ở mức tự nhiên rất thấp, chỉ phát ra lượng nhỏ bức xạ $\alpha, \beta$ không gây nguy hiểm sinh học hay nhiễm xạ cho người tiếp xúc. Khi thí nghiệm, mẫu đất được đặt bên trong buồng kín, vỏ thủy tinh/mica hấp thụ toàn bộ tia $\alpha$ và phần lớn tia $\beta$, đảm bảo an toàn bức xạ 100% cho giáo viên và học sinh.

3. Tại sao trong buổi đầu tiên có nhóm học sinh không quan sát được vệt phóng xạ?

Nguyên nhân chủ yếu do: (1) Hộp dán keo chưa kín khiến hơi cồn bị thất thoát ra ngoài; (2) Đổ quá nhiều cồn làm đọng vũng chất lỏng ở đáy hộp cản trở sự truyền nhiệt từ đá khô; (3) Chiếu đèn pin từ trên thẳng xuống thay vì chiếu rọi xiên từ cạnh bên, khiến mắt bị chói và không tạo được hiệu ứng tán xạ ánh sáng trên các giọt sương.

4. Nếu không có cồn Isopropyl 99% thì có thể thay thế bằng cồn Y tế 70 độ hoặc 90 độ thông thường không?

Không nên dùng cồn $70^\circ$ vì chứa tới $30%$ nước; nước có nhiệt độ đóng băng cao ($0^\circ\text{C}$) sẽ lập tức đông kết thành lớp băng mờ bám kín đáy buồng khi gặp đá khô, làm mất khả năng bay hơi tạo sương. Cồn y tế $90^\circ$ có thể tạo được vệt nhưng rất mờ. Khuyến nghị bắt buộc sử dụng cồn Isopropyl (IPA) hoặc Ethanol có độ tinh khiết $\ge 99%$ để đạt kết quả quan sát rõ nét nhất.

5. Chi phí chế tạo một bộ buồng sương Wilson tự làm là bao nhiêu và sử dụng được bao lâu?

Chi phí phần cứng cố định (Hộp mica, đèn LED, phụ kiện) chỉ khoảng $80.000 - 150.000$ VNĐ/bộ và có thể tái sử dụng nhiều năm. Chi phí tiêu hao cho mỗi buổi thực hành (đá khô và cồn) khoảng $40.000 - 60.000$ VNĐ cho cả lớp thực hiện trong 90 phút.

Kết luận

Khóa luận tốt nghiệp "Chế tạo và sử dụng buồng sương Wilson trong dạy học bài Phóng xạ - Vật lí 12" của tác giả Trần Nguyễn Hoàng Duy đã giải quyết trọn vẹn và sáng tạo bài toán trực quan hóa kiến thức Vật lý hạt nhân ở cấp THPT. Bằng cách kết hợp giữa nguyên lý nhiệt động học thực nghiệm và phương pháp luận dạy học hiện đại, đề tài đã chế tạo thành công bộ thiết bị buồng sương Wilson khuếch tán với chi phí siêu rẻ, độ an toàn cao và hiệu quả quan sát đường đi của các bức xạ ion hóa vượt trội.

Kết quả thực nghiệm sư phạm tại Trường THPT Trần Khai Nguyên khẳng định: Việc tổ chức cho học sinh tự tay lắp ráp, tìm kiếm vật liệu và cải tiến buồng sương thông qua hoạt động ngoại khóa không chỉ giúp các em nắm vững bản chất quy luật phóng xạ mà còn phát triển vượt bậc Năng lực Thực nghiệm (với trên 80% học sinh đạt mức độ thành thạo cao nhất). Mô hình này xứng đáng được nhân rộng trong các trường THPT và câu lạc bộ STEM trên toàn quốc, góp phần thúc đẩy công cuộc đổi mới căn bản, toàn diện giáo dục khoa học tự nhiên hiện nay.
