Luận văn: Khai thác hệ thống lái và treo xe Hyundai Accent 2010

Khám phá chi tiết hệ thống lái và hệ thống treo xe Hyundai Accent. Tài liệu bao gồm cấu tạo, nguyên lý hoạt động, quy trình bảo dưỡng và sửa chữa.

• Tác giả: Nguyễn Thạnh Phúc
• Người hướng dẫn: Th.s Nguyễn Văn Thắng
• Trường học: Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Ô tô

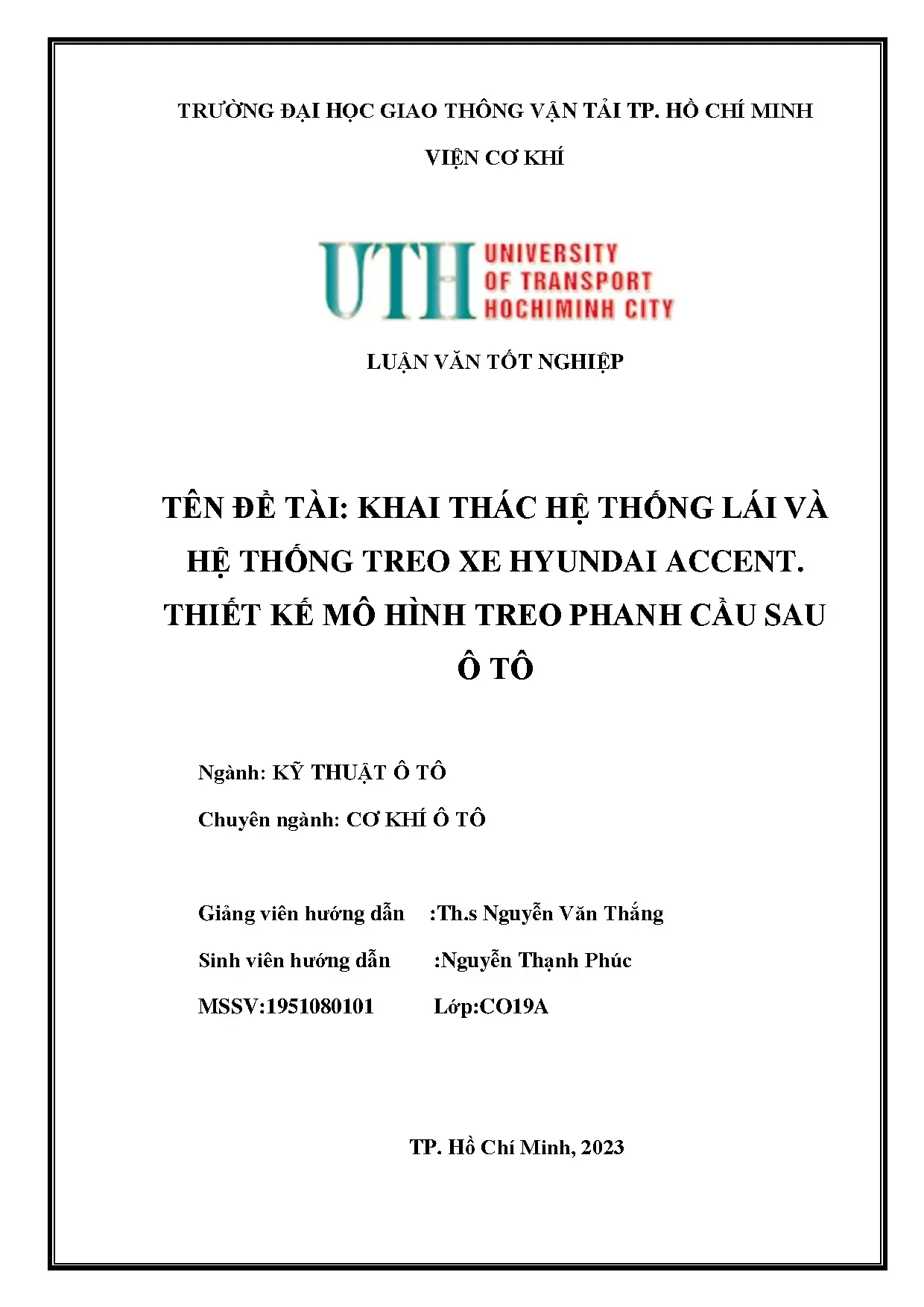

• Đề tài: Khai thác Hệ thống lái và Hệ thống treo xe Hyundai Accent. Thiết kế Mô hình treo phanh cầu sau Ô tô
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Khái quát về Hệ thống Lái Hyundai Accent

Hệ thống lái xe Hyundai Accent là một trong những thành phần quan trọng nhất quyết định khả năng điều khiển và an toàn khi lái xe. Hyundai Accent được trang bị hệ thống lái trợ lực điện EPS (Electric Power Steering), một công nghệ tiên tiến giúp giảm sức lực khi xoay vô lăng, đặc biệt hữu ích trong các tình huống đỗ xe hoặc quay đầu xe. Hệ thống này hoạt động dựa trên nguyên lý cảm biến góc lái và tốc độ xe, tự động điều chỉnh mức trợ lực phù hợp. So với hệ thống lái thủy lực truyền thống, EPS tiết kiệm nhiên liệu hơn và thân thiện với môi trường. Sự phát triển của công nghệ này đã giúp cải thiện đáng kể trải nghiệm lái xe và độ bền của các bộ phận lái.

1.1. Khái niệm và Chức năng Cơ bản

Hệ thống lái có chức năng chính là thay đổi hướng chuyển động của xe theo ý muốn của người lái. Hệ thống lái trợ lực điện EPS trên Hyundai Accent cung cấp trợ lực động để giảm sức lực vận hành vô lăng. Điều này giúp người lái dễ dàng điều khiển xe trong mọi tốc độ, từ khi đỗ xe cho đến khi lái trên đường cao tốc. Các cảm biến trong hệ thống liên tục giám sát các thông số để đảm bảo hiệu suất tối ưu.

1.2. Sự Phát triển và Ưu điểm của EPS

Hệ thống EPS là bước tiến lớn trong ngành công nghiệp ô tô, thay thế hoàn toàn hệ thống lái thủy lực. Ưu điểm chính bao gồm: tiết kiệm năng lượng, cải thiện hiệu suất nhiên liệu, giảm khí thải, độ tin cậy cao, và bảo trì dễ dàng hơn. EPS còn cho phép tích hợp các tính năng an toàn nâng cao như kiểm soát ổn định điện tử và hỗ trợ lái xe tự động.

II. Cấu tạo Chi tiết Hệ thống Lái Trợ lực Điện

Hệ thống lái trợ lực điện EPS trên Hyundai Accent bao gồm nhiều bộ phận phức tạp hoạt động điều hòa với nhau. Bộ điều khiển điện tử (ECU) là "não" của hệ thống, xử lý thông tin từ các cảm biến lái và cảm biến tốc độ để quyết định mức trợ lực cần thiết. Động cơ điện cung cấp lực trợ lực trực tiếp vào trục lái thông qua hộp số trợ lực. Vô lăng kết nối với cột lái truyền lực từ người lái xuống các bánh xe. Các liên kết cơ khí và ray truyền động đảm bảo chuyển động mượt mà và chính xác. Tất cả các bộ phận này được bảo vệ bởi vỏ bảo vệ và dầu bôi trơn chuyên dụng để tăng tuổi thọ.

2.1. Các Bộ phận Chính của EPS

Hệ thống lái EPS gồm: vô lăng (phần ngoài), cột lái (chứa các cảm biến), động cơ điện (cung cấp trợ lực), hộp số trợ lực (chuyển tải lực), bộ điều khiển điện tử (xử lý tín hiệu), và các đường ống dẫn (kết nối các bộ phận). Mỗi bộ phận đóng vai trò quan trọng để hệ thống hoạt động hiệu quả.

2.2. Nguyên lý Hoạt động Chi tiết

Khi người lái xoay vô lăng, cảm biến góc lái phát hiện chuyển động này và gửi tín hiệu đến ECU. ECU kết hợp dữ liệu từ cảm biến tốc độ để tính toán mức trợ lực phù hợp. Động cơ điện sau đó kích hoạt, tạo ra mô-men xoay giúp giảm lực cần thiết để xoay vô lăng, đặc biệt ở tốc độ thấp.

III. Cấu tạo và Nguyên lý Hệ thống Treo Hyundai Accent

Hệ thống treo của Hyundai Accent được thiết kế để cấp dứt chấn động từ mặt đường, cải thiện độ thoải mái khi lái xe và ổn định lái. Hyundai Accent sử dụng hệ thống treo độc lập ở cả hai trục, cho phép mỗi bánh xe chuyển động một cách độc lập mà không ảnh hưởng đến các bánh xe khác. Hệ thống treo bao gồm ba bộ phận chính: bộ phận đàn hồi (lò xo), bộ phận dẫn hướng (cánh tay nối), và bộ phận giảm chấn (shock absorber). Trục trước sử dụng hệ thống MacPherson với lò xo xoắn và thanh chống lật, đơn giản nhưng hiệu quả. Trục sau sử dụng hệ thống treo đa liên kết để tối ưu hóa độ ổn định. Tất cả các bộ phận này làm việc cùng nhau để hấp thụ chấn động, duy trì tiếp xúc bánh xe với mặt đường, và đảm bảo an toàn khi vận hành.

3.1. Phân loại và Bộ phận Chính của Hệ thống Treo

Hệ thống treo Hyundai Accent bao gồm: lò xo xoắn (tạo tính đàn hồi), shock absorber (hấp thụ chấn động), cánh tay nối (dẫn hướng bánh xe), thanh chống lật (chống lật khi cua), và khớp cầu (kết nối các bộ phận). Trục trước sử dụng MacPherson đơn giản, trong khi trục sau có cấu trúc đa liên kết phức tạp hơn để tối ưu hóa hiệu suất.

3.2. Nguyên lý Hoạt động Hệ thống Treo

Khi xe vượt qua gập ghềnh, lò xo nén và shock absorber hấp thụ năng lượng chấn động, chuyển hóa nó thành nhiệt. Cánh tay nối đảm bảo bánh xe luôn duy trì góc tiếp xúc tối ưu với mặt đường. Thanh chống lật giảm độ thay đổi góc của thân xe khi cua, cải thiện độ ổn định. Mỗi bánh xe hoạt động độc lập, cho phép treo điều chỉnh linh hoạt theo địa hình.

IV. Bảo dưỡng và Sửa chữa Hệ thống Lái và Treo

Bảo dưỡng định kỳ là chìa khóa để đảm bảo hệ thống lái và hệ thống treo hoạt động tối ưu và an toàn. Các khoảng cách bảo dưỡng được khuyến nghị bởi nhà sản xuất phải được tuân thủ nghiêm ngặt. Đối với hệ thống lái EPS, cần kiểm tra dầu trợ lực, cảm biến, dây điện và kết nối. Các ốc vít và khớp nối cần được kiểm tra xem có lỏng hay hư hỏng không. Đối với hệ thống treo, cần kiểm tra shock absorber để xem có rò rỉ dầu hay không, kiểm tra lò xo để xem có gãy hay không, và kiểm tra cánh tay nối để xem có hư hỏng hay không. Các dấu hiệu cần sửa chữa bao gồm: tiếng ồn khi xoay vô lăng, vô lăng quay khó khăn hoặc không cân đối, tiếng kêu từ treo, xe bị lún ở một phía, hoặc xe chở không ổn định khi cua. Thay thế các bộ phận hư hỏng nên được thực hiện bởi các kỹ thuật viên có chuyên môn tại các trạm sửa chữa uy tín.

4.1. Quy trình Bảo dưỡng Hệ thống Lái

Bảo dưỡng hệ thống lái EPS bao gồm: kiểm tra mức dầu và chất lượng dầu trợ lực, kiểm tra ốc vít và khớp nối có lỏng không, kiểm tra cảm biến hoạt động bình thường, kiểm tra vô lăng không có tiếng kêu hoặc tiếng lạ, và kiểm tra cột lái có rơi vào vị trí bị hỏng không. Thay dầu trợ lực mỗi 80.000-100.000 km hoặc theo khuyến cáo nhà sản xuất.

4.2. Quy trình Bảo dưỡng Hệ thống Treo

Bảo dưỡng hệ thống treo bao gồm: kiểm tra shock absorber để xem có rò rỉ dầu hay kém hiệu quả không, kiểm tra lò xo để xem có gãy hay mất độ đàn hồi không, kiểm tra cánh tay nối để xem có hư hỏng hay bẻ cong không, kiểm tra thanh chống lật để xem có rơi hay hư hỏng không, và kiểm tra khớp cầu để xem có mòn hay lỏng không. Thay shock absorber mỗi 80.000-100.000 km.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: KHÁI QUÁT HỆ THỐNG LÁI VÀ HỆ THỐNG TREO XE CON 1.Khái quát về hệ thống lái 1.1 Khái niệm cơ bản về hệ thống lái Hệ thống lái ô tô là tập hợp cái chi tiết làm nhiệm vụ tăng khả năng vận hành của xe. Giúp xe giữ đúng hướng chuyển động hoặc thay đổi hướng chuyển động của ô tô khi cần thiết.Có thể thay đổi hướng chuyển động bằng cách: - Thay đổi phương chuyển động của bánh xe đẫn hướng - Thay đổi mô-men xoắn ở bánh sau chủ động - Kết hợp đồng thời 2 phương pháp trên Hình 1. Hệ thống lái có nhiều loại, thông thường bao gồm các loại chính sau: Vành lái: là cơ cấu điều khiển nằm trên buồng lái, chịu tác động trực tiếp của người điều khiển. Cơ cấu lái: là một hộp giảm tốc được bố trí trên khung hoặc vỏ của ôtô đảm nhận phần lớn tỉ số truyền của hệ thống lái.

Trang 1 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc Dẫn động lái: bao gồm đòn quay đứng, đòn kéo dọc, hình thang lái, đòn quay ngang, có nhiệm vụ liên kết cơ cấu lái với bánh xe và dẫn động cho bánh xe dẫn hướng. Trợ lực lái: Trợ lực lái có thể có hoặc không. Dùng để giảm nhẹ lực quay vòng của người lái bằng nguồn năng lượng từ bên ngoài. Nó thường được sử dụng trong các xe có tải trọng vừa và lớn.2 Yêu cầu Hệ thống lái cần đảm bảo các yêu cầu sau: - Đảm bảo tính chuyển động thẳng ổn định ▪ Hành trình tự do của vô lăng:khi vô lăng ở vị trí trung gian tương ứng với chuyển động thẳng, khe hở trong hệ thống lái phải nhỏ hơn 150 khi có trợ lực và không lớn hơn 50 khi không có trợ.

▪ Các bánh đẫn hướng có tính ổn định. ▪ Các bánh xe không tự dao động khi khi đang di chuyển - Đảm bảo tính cơ động cao - Đảm bảo động học quay vòng đúng - Giảm va đậm từ mặt đường lên vô lăng - Điều khiển nhẹ nhàng tiện lợi 1.3 Phân loại Ngày nay hệ thống lái đống góp một phần quan trọng. Để cải thiện tính êm dịu chuyển động các xe hiện đại đều sử dụng lốp bản rộng áp suất thấp để tăng điện tích tiếp xúc với mặt đường. Kết quả càn một lực lái lớn hơn.

Nhầm để giảm lực lái ta cần phải tăng tỷ số truền của cơ cấu lái. Tuy nhiên người lái cần phải quay vành tay lái nhiều hơn khi xe quay vòng đẫn đến việc không thể quay vòng gấp. Vì vậy để giữ cho hệ thống lái hoạt động tốt một cách nhanh nhạy trong khi chỉ cần một lực nhỏ để đánh lái, chúng ta cần phải có trợ lực. Hệ thống lái có trợ lực được chia thành 2 nhóm chính: - Nhóm trợ lực thủy lực đơn thuần (HPS) - Nhóm trợ lực có điều khiển điện *So sánh hệ thống lái trợ lực điện và hệ thống lái thủy lực Trang 2 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc Đối với hệ thống lái trợ lực điện: được tạo ra từ mô tơ điện một chiều được kết nói với hệ thống lái.

Hệ thống gồm có 2 phần: trục lái với mô tơ điện một chiều và cụm ECU. Do đó hệ thống được lắp đặt để dàng vì tương đói nhỏ gọn chủ yếu là mô tơ điện, hoạt động hiệu quả cao và đặt biệt chỉ tiêu thụ năng lượng sạch và năng lượng không lãng phí khi lái. Như HPS bơm thủy lực sẽ làm việc khi hệ thống không cần đùng đến trợ lực, với EPS có thể đưa ra khả năng về cải tiến để tiết kiệm nhiên liệu cho ô tô. Đối với hệ thống lái thủy lực HPS cần cung cấp năng lương riêng biệt hoàn toàn với hệ thống lái.

HPS cần các năng lương ( xi lanh thủy lực, bơm thủy lực, van và đường ống dẫn ). Thiết kế HPS cần đòi hỏi công việc phức tạp yêu cầu kĩ thuật cao và các chi tiếc yêu cầu không gian lớn , đồng nghĩa với việc lắp đặc không để dàng trên các xe nhỏ gọn 1.4 Khái quát chi tiết hệ thống lái có trợ lực hiện nay 1.1 Hệ thống lái trợ lực thủy lực HPS *Cấu tạo Hệ thống lái trợ lực thủy lực là bộ trợ lực sử dụng một phần công suất của động cơ chính để tạo ra áp suất dầu hổ trợ cho việc xoay bánh xe dẫn hướng. Khi ta xoay vo lăng đánh lái dầu tại van điều khiển sẽ được chuyển bộ thủy lực đén cơ cấu lái Trang 3 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc Hình 1.2 Sơ đồ cấu tạo hệ thống lái trợ lực thủy lực. Hệ thống lái gồm 3 phần chính: bơm dầu trợ lực (bơm cánh gạt), xi lanh , van diều khiển *Nguyên lý hoạt động - Bơm trợ lực nhận một phần công suất từ động cơ thông qua dây đai, tạo ra áp suất dầu vừa đủ.

Khi đánh lái, van phân phối sẽ đưa áp suất dầu vào xi lanh khiến pis ton đẩy thanh răng theo hướng xoay của vô lăng. Chênh lệch áp suất giữa hai đầu piston sẽ tạo ra lực đẩy giúp lực tác động của người lái lên vô lăng được giảm bớt. - Trạng thái quay vòng trái: khi ta xoay vô lăng sang trái, van phân phối đưa dầu đến khoang trái của xy lanh làm thang răng dịch chuyển sang phải, dầu ở khoang phải sẽ trả về bình chứa. - Trạng thái quay vòng phải: khi xoay vô lăng sang phải, van phân phối đưa dầu đến khoang phải của xy lanh làm thang răng dịch chuyển sang trái, dầu ở khoang trái sẽ trả về bình chứa.

- Trạng thái xe đi thẳng: áp suất dầu trợ lực ở hai khoang (trái + phải) như nhau. *Ưu nhược điểm và hạn chế của hệ thống Thông qua đặc điểm làm việc của hệ thống lái trợ lực thủy lực ta có thể thấy những ưu nhược điểm và hạn chế như sau: - Ưu điểm: ▪ Điều khiển nhẹ nhàng hơn so với hệ thống lái không có trợ lực ▪ Đảm bảo được an toàn về hương chuyển động trong quá trình chuyển động - Nhược điểm: ▪ Sử dụng một phần công xuất từ động cơ ▪ Bơm đầu luôn làm việc ▪ Cần độ chính xác cao ▪ Hệ thống làm việc ồn do tiếng kêu từ bơm qua ống, van ▪ Đầu trợ lực khi thải ra môi trường là chất gây ô nhiễm - Hạn chế: Trang 4 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc ▪ Hệ thống làm việc theo 2 thông số là mô men và góc quay trục chỉ đám ứng được mặt trợ lực mà chư đáp ứng được tỉ số chuyền thay đổi theo tốc đọ của xe. ▪ Hệ thống lái trợ lực thuỷ lực là áp suất và lưu lượng của bơm phụ thuộc vào tốc độ động cơ. Trong trường hợp xe chuyển động ở tốc độ thấp, quay vòng ngoặt, lúc này cần trợ lực lớn, tuy nhiên do tốc độ động cơ thấp, áp suất trong hệ thống thuỷ lực nhỏ ảnh hưởng đến chất lượng trợ lực.

Khi xe ôtô chuyển động ở tốc độ cao, lưu lượng và áp suất của bơm trợ lực lớn, trong khi điều khiển lái ở tình trạng này lại chỉ cần yêu cầu trợ lực nhỏ. ▪ Khi hệ thống lái trợ lực thủy lực hỏng, lực điều khiển sẽ nặng hơn khi không có trợ lực.2 Hệ thống lái trợ lực điện *Cấu tạo Hệ thống lái trợ lực điện là hệ thống lái dùng điện tạo mô men trợ lực nhờ mô tơ lực vận hành và giảm lực dánh lái. Trang 5 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc Hình 1.3 Sơ đồ hệ thống lái trợ lực điện bố trí trên trục lái. Các bộ phận cơ bản trên hệ thống lái trợ lực điẹn gồm 3 phần chính: ECU điều khiển(1) Mô tơ điện(2) và Cảm biến mô men(3) *Nguyên lý hoạt động Hệ thống lái trợ lực điện hoạt động khi ECU tiếp nhận thông số tín hiệu của cảm biến mô men cảm biến tốc độ động cơ, tín hiệu IG, tín hiệu tốc độ xe sau đó tính toán và điều khiẻn mô tơ trợ lực.

Sau khi điều khiển mô tơ trợ lực nối với trục lái bằng bộ giảm trục vít-bánh vít và được điều khiển bằng ECU, mô tơ có thể đảo chiều quay ở các tốc độ khác nhau. Trong trạng thái quay vòng: khi người điều khiển tác động quay vô lăng, cảm biến mô men thay đổi điện áp tùy theo chiều quay và độ chênh lệch tương đối giữa hai đầu thanh xoắn và chuyển tính hiệu về ECU, kết hợp với tín hiệu tốc độ xe từ đó ECU tính toán đưa ra dong điện và chiều quay phù hợp Trong trạng thái thẳng; trục lái không được tác động do không có hiện tượng quay vô lăng. Cảm biến mô men không thay đổi do đó ECU se không điều khiển mô tơ trợ lực và trạng thái vẫn giữ nguyên. *Ưu nhược điểm của hệ thống lái.

Thông qua đặc điểm làm việc của hệ thống lái trợ lực điện ta có thể thấy những ưu nhược điểm và hạn chế như sau: - Ưu điểm: ▪ Hoạt động dựa trên thông số tính toán của ECU ▪ Nhỏ gọn nhiều tính năng an toàn ▪ Làm việc không có tiến ồn - Nhược điểm: ▪ Kết cấu phức tạp ▪ Giá thành cao ▪ Chịu va đạp kém Trang 6 Luận Văn Tốt Nghiệp SVTH: Nguyễn Thạnh Phúc 1.2 Khái quát chi tiết hệ thống treo 1.1 Khái niệm cơ bản về hệ thống treo. Hệ thống treo là bộ phận đặt phía trên cầu trước và cầu sau của xe, kết nối vỏ khung ô tô với các cầu, nhờ đó xe có thể vận hành êm ái và ổn định.Gồm hệ thống treo độc lặp và hệ thống treo phụ thuộc Hệ thống treo là tập hợp tất cả các cơ cấu đần hổi vỏ và khung ô tô với các cầu hay cơ cấu của hệ thống lái. Hiện nay trên cơ cấu hoạt động của xe, hệ thống treo luôn có 3 bộ phận chính gồm: - Bộ phận đàn hồi. - Bộ phận dẫn hướng.

- Bộ phận giảm chân.2 Yêu cầu Hệ thống treo trên ô tô hiện nay phải đảm bảo các yêu cầu sao đây: Đặt tính đàn hồi của hệ thống treo phải đảm bảo cho xe phải có độ êm dịu khi chạy trên mặt đường và không bị va dập hạn chế trên những mặt đường xấu. Khi xe quay đầu phanh gấp thì vỏ xe không bị nghiêng và ngửa Đặt tính động học quyết định bởi bộ phận dẫn hướng phải đảm bảo cho xe chuyển động ổn định cụ thể là: Đảm bảo sự tương ứng động học giữ bánh xe và hệ thống lái Giảm chấn phải có hệ sô dập tắt dao động thích hợp để dập tắt dao dộng hiệu quả và êm dịu Kết cấu đơn giản, để bố trị và đáng tin cậy Có khối lượng nhỏ 1.
