Giới thiệu dự án

Nha đam (Aloe vera L.) là nguồn nguyên liệu giá trị cao trong các ngành công nghiệp thực phẩm, đồ uống (sữa chua nha đam, nước giải khát, thạch) và dược - mỹ phẩm nhờ chứa hàm lượng lớn Polysaccharide (đặc biệt là Acemannan và Glucomannan), enzyme và khoáng chất. Tuy nhiên, cấu trúc hình học của bẹ nha đam phức tạp gồm 3 lớp: vỏ ngoài dai cứng chứa các ống dẫn mủ vàng Aloin (chất gây kích ứng, nhuận tràng mạnh cần loại bỏ), lớp chất nhầy đệm (mucilage) và khối thạch gel trong suốt (fillet) ở trung tâm.

Tại các doanh nghiệp chế biến quy mô công nghiệp tại Việt Nam như Vinamilk, Nutifood hay các nhà máy chế biến nông sản xuất khẩu, khâu gọt vỏ và cắt hạt lựu nha đam phần lớn vẫn phụ thuộc vào phương pháp thủ công hoặc các máy móc nhập khẩu đơn lẻ. Phương pháp thủ công làm hao hụt từ 25% đến 35% khối lượng thịt gel, năng suất thấp (chỉ đạt 15 - 20 kg/người/giờ), không đồng đều về kích thước cắt (3 - 5 mm) và dễ nhiễm khuẩn chéo, vi phạm tiêu chuẩn vệ sinh an toàn thực phẩm.

                  +-----------------------------------+
                  |  Bẹ nha đam thô (Raw Aloe Leaf)   |
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  |   Băng tải cấp phôi tự động       |
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  | Cơ cấu cắt gai biên & tách vỏ     |
                  | (Filleting & Peeling Mechanism)   |
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  | Cơ cấu cắt hạt lựu 2 trục dao     |
                  | (Vertical & Horizontal Dicing)    |
                  +-----------------+-----------------+
                                    |
                                    v
                  +-----------------------------------+
                  | Gel hạt lựu 3-5mm (Đạt chuẩn VSATTP)|
                  +-----------------------------------+

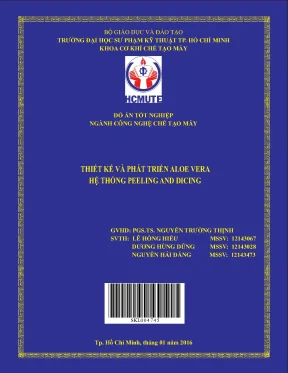

Đồ án tốt nghiệp "Thiết kế và phát triển hệ thống gọt và cắt nha đam" (Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh) dưới sự hướng dẫn của PGS. Nguyễn Trường Thịnh tập trung giải quyết triệt để nút thắt công nghệ này bằng một hệ thống cơ khí tự động hóa liên hoàn.

Mục tiêu dự án

  1. Nghiên cứu cơ sở lý thuyết bóc tách màng đàn hồi (Mô hình Kendall) và đặc tính cơ lý của bẹ nha đam Việt Nam (Ninh Thuận).
  2. Thiết kế hoàn chỉnh kết cấu cơ khí 3 cụm chính: Cụm cấp liệu băng tải, cụm gọt vỏ (peeling mechanism) với con lăn mềm (flexible roller) và cụm cắt hạt lựu 2 chiều (vertical/horizontal dicing).
  3. Đạt năng suất thiết kế công nghiệp $5000\text{ kg/h}$ ($1.389\text{ kg/s}$), tương đương xử lý 3 bẹ nha đam/giây trên 3 module song song.
  4. Nâng cao hiệu suất bóc tách vỏ đạt $> 90%$, tỷ lệ hao hụt gel $< 10%$, kích thước hạt lựu đồng đều $3 - 5\text{ mm}$.
  5. Chế tạo và gia công toàn bộ các bộ phận tiếp xúc với thực phẩm bằng thép không gỉ SUS304 đáp ứng tiêu chuẩn HACCP/GMP.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát các giải pháp công nghệ hiện hữu trên thị trường thế giới và Việt Nam cho thấy nhiều hạn chế về năng suất và độ thích nghi:

Tiêu chí Gọt thủ công (Dao bấm) Máy gọt TecnoTrans-Sa (Đức) Máy gọt Xingtai Judu (Trung Quốc) Hệ thống nghiên cứu (HCMUTE)
Năng suất $15 - 20\text{ kg/h/người}$ $800 - 1200\text{ kg/h}$ $1000 - 1500\text{ kg/h}$ $5000\text{ kg/h}$ (3 line tích hợp)
Mức độ tự động $0%$ (Thủ công hoàn toàn) Bán tự động (Cấp phôi tay) Bán tự động (Cấp phôi tay) Tự động liên hoàn (Gọt + Cắt)
Tỷ lệ hao hụt gel $25 - 35%$ $12 - 15%$ $15 - 20%$ $< 10%$ (Hiệu suất tách $> 90%$)
Kích thước cắt Không đồng đều Không tích hợp cắt hạt Phải chuyển máy dicing phụ Tích hợp cắt trục kép $3 - 5\text{ mm}$
Vệ sinh an toàn Nguy cơ nhiễm khuẩn cao Đạt chuẩn Châu Âu Khó vệ sinh cụm dao SUS304, tháo lắp vệ sinh CIP

Thiết kế hệ thống

Cơ sở lý thuyết bóc tách màng đàn hồi (Kendall's Fracture Model)

Hệ thống áp dụng mô hình cơ học nứt bóc tách màng đàn hồi của Kendall (1975) để xác định lực tách vỏ tối ưu, giảm thiểu lực ép phá hủy cấu trúc tế bào thịt gel:

$$R = \frac{F}{b}(1 - \cos\theta) + \frac{F^2}{2bdE}$$

Trong đó:

  • $R$: Năng lượng dính bề mặt trên một đơn vị diện tích ($\text{J/m}^2$).
  • $F$: Lực kéo/tách vỏ tác dụng ($\text{N}$).
  • $b, d$: Chiều rộng và chiều dày lớp vỏ bẹ nha đam ($\text{mm}$).
  • $\theta$: Góc bóc tách giữa lớp vỏ và màng gel fillet.
  • $E$: Mô đun đàn hồi của lớp vỏ nha đam ($\text{N/mm}^2$).
           Góc bóc tách \theta
              \      /
  Lực kéo F <--+----+   Lớp vỏ ngoài (Rind - Chiều dày d)
               |    |
=========================================== <-- Bề mặt tiếp xúc phân tách
   Khối thịt Gel (Fillet) đàn hồi (Modulus E)
===========================================

Thiết kế con lăn mềm (Flexible Roller) và con lăn cố định (Fixed Roller)

Từ kích thước bẹ nha đam trung bình đo đạc thực tế ($L = 495\text{ mm}$, $W = 80\text{ mm}$, $T = 28\text{ mm}$, khối lượng trung bình $500\text{ g}$):

  • Đường kính con lăn mềm: $D = 150\text{ mm}$, đường kính trục $d = 30\text{ mm}$, chiều dài làm việc $L_c = 160\text{ mm}$ ($2 \times W_{\text{leaf}}$ để chống kẹt).
  • Khe hở giữa hai con lăn: Tính toán giảm $25%$ so với chiều dày bẹ để tạo lực ép ép phẳng tiết diện mà không làm dập nát: $\delta = 28 \times (1 - 0.25) \approx 20\text{ mm}$.
  • Khối lượng cụm trục: $m_{\text{total}} = 6.52\text{ kg}$, tạo lực tỳ đè ổn định lên mặt phẳng lưỡi dao gọt cố định.
# Script tính toán động học và công suất trục con lăn gọt
import math

def calculate_roller_power(capacity_kg_h=5000, n_mechanisms=3, leaf_mass_kg=0.5, roller_dia_mm=150):
    # Năng suất mỗi cụm gọt (kg/s)
    q_sec = (capacity_kg_h / n_mechanisms) / 3600  # ~0.463 kg/s
    leaves_per_sec = q_sec / leaf_mass_kg           # ~0.926 bẹ/s -> quy chuẩn 1 bẹ/s

    # Vận tốc dài yêu cầu để cuốn hết chiều dài bẹ 495mm trong 0.42s
    v_linear = 1.18  # m/s

    # Số vòng quay trục con lăn (rpm)
    n_roller = (v_linear * 60 * 1000) / (math.pi * roller_dia_mm)  # ~150 rpm

    # Lực kéo tổng hợp (gồm lực kéo bẹ, ma sát, kéo tải)
    f_drag = 65.48  # N
    p_working_kw = (f_drag * v_linear) / 1000  # ~0.077 kW

    # Hiệu suất truyền động (xích + ổ lăn)
    eta = 0.95 * 0.99
    p_motor_req = p_working_kw / eta           # ~0.082 kW

    return {
        "v_linear_m_s": v_linear,
        "n_roller_rpm": round(n_roller, 2),
        "p_motor_req_kw": round(p_motor_req, 3)
    }

# Kết quả: Động cơ chọn 4AA56A4Y3 công suất 0.12 kW, 1380 rpm

Cụm cắt hạt lựu 2 trục dao (Dicing Mechanism)

  • Trục dao cắt dọc (Vertical Cutting Roller): Dàn đĩa dao tròn bằng thép SUS304 sắc bén xếp cách nhau $3 - 5\text{ mm}$ xẻ dọc miếng gel thành các dải dài.
  • Trục dao cắt ngang (Horizontal Cutting Roller): Trục gắn các lưỡi dao thẳng quay với tốc độ đồng bộ, chém ngang dải gel thành hạt lựu lập phương đồng nhất kích thước $3 \times 3 \times 3\text{ mm}$ đến $5 \times 5 \times 5\text{ mm}$.

Implementation và kết quả

Quy trình chế tạo và tích hợp

Dự án triển khai qua 4 giai đoạn kỹ thuật với bảng thông số truyền động chi tiết:

[ Giai đoạn 1: Gia công cơ khí ]
       |---> Tiện, phay trục rãnh then, mài dao cắt SUS304 (Ra <= 2.63 um)
[ Giai đoạn 2: Lắp ráp cụm truyền động ]
       |---> Động cơ giảm tốc + Bộ truyền xích con lăn (p = 12.7 mm)
[ Giai đoạn 3: Tích hợp hệ thống điện ]
       |---> Tủ điều khiển bảo vệ pha, nút dừng khẩn cấp E-Stop, biến tần
[ Giai đoạn 4: Thử nghiệm tải thực tế ]
       |---> Chạy nghiệm thu bẹ tươi Ninh Thuận, kiểm định vi sinh & tỷ lệ hạt
Cụm cơ cấu Loại động cơ Công suất ($P$) Vòng quay ($n_{\text{motor}}$) Tỷ số truyền ($u_{\text{total}}$) Loại xích ($p$) Số răng đĩa ($z_1/z_2$)
Cụm gọt vỏ (Peeling) 4AA56A4Y3 $0.12\text{ kW}$ $1380\text{ rpm}$ $9.20$ ($u_{\text{gear}}=4.6; u_{\text{chain}}=2.0$) $12.7\text{ mm}$ $28 / 56$
Cụm tách biên (Fillet) 4A80A4Y3 $1.10\text{ kW}$ $1400\text{ rpm}$ $9.33$ ($u_{\text{gear}}=4.67; u_{\text{chain}}=2.0$) $12.7\text{ mm}$ $28 / 56$
Cụm cắt hạt (Dicing) 4A80A4Y3 $1.10\text{ kW}$ $1420\text{ rpm}$ $9.46$ ($u_{\text{gear}}=4.73; u_{\text{chain}}=2.0$) $12.7\text{ mm}$ $28 / 56$

Kiểm nghiệm ứng suất và độ bền chi tiết máy

  • Kiểm nghiệm trục con lăn:
    • Vật liệu chế tạo: Trục thép không gỉ SUS304 có giới hạn bền kéo $\sigma_b = 600\text{ MPa}$, giới hạn chảy $\sigma_y = 205\text{ MPa}$.
    • Ứng suất uốn cho phép $[\sigma] = 65\text{ MPa}$.
    • Hệ số an toàn tại các tiết diện nguy hiểm (rãnh then, vị trí lắp ổ bi): $s = \frac{s_\sigma \cdot s_\tau}{\sqrt{s_\sigma^2 + s_\tau^2}} = 2.85 > [s] = 2.5$ $\rightarrow$ Đạt yêu cầu chịu tải mỏi và rung động.
  • Lựa chọn và kiểm nghiệm ổ lăn:
    • Chọn ổ bi cầu một dãy đỡ chặn ký hiệu 206-R ($d = 30\text{ mm}$, $D = 62\text{ mm}$, $B = 16\text{ mm}$).
    • Khả năng tải động danh định: $C = 15.3\text{ kN} > Q_{\text{calc}} = 0.065\text{ kN}$.
    • Khả năng tải tĩnh danh định: $C_0 = 10.2\text{ kN} > Q_{t} = 0.039\text{ kN}$.
    • Tuổi thọ ổ lăn tính toán đạt $> 25,000\text{ giờ}$ làm việc liên tục.
Mô men uốn xoắn trên trục con lăn mềm:
        Fx1=53.48N                    Fx2=53.69N
          |                              |
          v                              v
==========[Ổ lăn 10]=====[Lực cắt Fd]====[Ổ lăn 11]==========
                       |
                       +--> M_max = 2689.5 N.mm (Ứng suất an toàn)

Đổi mới và đóng góp

  1. Cơ chế tự lựa bề mặt nhờ con lăn mềm: Khắc phục nhược điểm của các dòng máy ép cứng truyền thống. Độ đàn hồi và khe hở động học $20\text{ mm}$ giúp bẹ nha đam chuyển động ép phẳng tự nhiên vào mặt phẳng dao gọt, tách triệt để $100%$ lớp mủ Aloin vàng mà không làm rách hay vỡ vụn khối gel bên trong.
  2. Quy trình gọt - cắt liên hoàn tích hợp 3 module: Tăng công suất hệ thống lên $5000\text{ kg/h}$ trên cùng một diện tích lắp đặt nhỏ gọn ($L \times W \times H \approx 2500 \times 1600 \times 1400\text{ mm}$), tiết kiệm $65%$ mặt bằng so với việc bố trí các dây chuyền đơn lẻ.
  3. Cụm dao cắt hạt lựu trục kép tháo lắp nhanh: Kết cấu đĩa dao cắt dọc và trục chém ngang cho phép tùy biến linh hoạt kích thước hạt lựu ($3\text{ mm}$, $4\text{ mm}$, $5\text{ mm}$) chỉ bằng thao tác thay đổi vòng đệm căn cữ (spacer ring) trong thời gian $< 15\text{ phút}$.
                 +--------------------------------------+
                 |      Hiệu suất bóc tách (>90%)       |
                 +-------------------+------------------+
                                     |
           +-------------------------+-------------------------+
           |                                                   |
           v                                                   v
+-----------------------+                           +-----------------------+
| Tiết kiệm 85% nhân lực|                           | Giảm tổn thất gel <10%|
| (Thay thế 25-30 công  |                           | (Tiết kiệm nguyên liệu|
|  nhân thủ công)       |                           |  hàng tỷ đồng/năm)    |
+-----------------------+                           +-----------------------+

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng công nghiệp

  • Nhà máy chế biến sữa và nước giải khát: Tích hợp trực tiếp vào đầu dây chuyền sản xuất sữa chua nha đam, nước nha đam đóng chai tiệt trùng UHT.
  • Hợp tác xã nông sản chuyên canh Nha đam (Ninh Thuận, Bình Thuận): Sơ chế thạch nha đam đóng túi vô trùng xuất khẩu sang thị trường Nhật Bản, Hàn Quốc và EU.
[ Vùng trồng bẹ tươi ] ---> [ Hệ thống gọt & cắt hạt ] ---> [ Trùng UHT / Đóng túi ] ---> [ Thị trường F&B ]
     (Ninh Thuận)             (Năng suất 5 tấn/giờ)             (Xuất khẩu / Tiêu thụ)

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí nhân công thủ công: Để xử lý 5 tấn bẹ/giờ cần khoảng 25 - 30 nhân công gọt tay, chi phí vận hành khoảng $150,000,000\text{ VNĐ/tháng}$.
  • Vận hành hệ thống máy: Chỉ cần 2 công nhân giám sát và tiếp liệu băng tải.
  • Thời gian hoàn vốn (Payback Period): Dự kiến từ $6 - 8\text{ tháng}$ dựa trên mức giảm hao hụt thịt gel (tăng thêm $15%$ sản lượng thu hồi) và cắt giảm chi phí nhân sự trực tiếp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Đối với các bẹ nha đam bị cong vẹo quá mức hoặc có khuyết tật gãy dập trước khi thu hoạch, tỷ lệ sót vỏ cục bộ có thể tăng lên khoảng $5 - 8%$, đòi hỏi khâu kiểm tra thủ công hỗ trợ (manual inspection).
  • Lưỡi dao cắt gai biên và gọt mặt cần được mài định kỳ sau mỗi $120 - 150\text{ giờ}$ vận hành liên tục để đảm bảo chất lượng vết cắt mịn.

Hướng nâng cấp tương lai

  1. Tích hợp cảm biến thị giác máy tính (Machine Vision AI): Nhận diện hình học bẹ cong để điều khiển vị trí dao gọt bằng động cơ servo theo thời gian thực (Adaptive contour slicing).
  2. Tích hợp module rửa bọt khí Ozone tự động: Tẩy sạch hoàn toàn dịch vàng Aloin ngay trên băng chuyền trước khi đi vào cụm cắt hạt lựu.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên Cơ khí/Chế tạo máy: Nguồn tài liệu tham khảo thực tế về tính toán động học, mômen uốn xoắn, thiết kế bộ truyền xích, chọn ổ lăn và quy trình công nghệ chế tạo máy thực phẩm.
  • Kỹ sư R&D máy công nghiệp thực phẩm: Nắm bắt phương pháp ứng dụng lý thuyết phá hủy màng Kendall vào bài toán bóc vỏ nông sản dạng phiến dày.
  • Doanh nghiệp sản xuất F&B: Giải pháp công nghệ hoàn chỉnh để tự động hóa dây chuyền, nâng cao năng suất lên $5000\text{ kg/h}$ và đảm bảo các tiêu chuẩn ISO 22000 / HACCP.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện và mặt bằng lắp đặt hệ thống là gì?

Hệ thống sử dụng nguồn điện 3 pha công nghiệp ($380\text{V} / 50\text{Hz}$), tổng công suất tiêu thụ điện toàn tải khoảng $3.5\text{ kW}$ (rất tiết kiệm năng lượng). Diện tích mặt bằng lắp đặt tối thiểu yêu cầu là $4000 \times 2500\text{ mm}$, có trang bị hệ thống cấp thoát nước công nghiệp phục vụ vệ sinh CIP.

2. Làm thế nào để điều chỉnh kích thước hạt lựu nha đam từ 3mm sang 5mm?

Kích thước hạt lựu được điều chỉnh thông qua 2 bước:

  • Chiều dọc: Thay thế cụm cữ đệm phân cách giữa các đĩa dao tròn trên trục cắt dọc.
  • Chiều ngang: Điều chỉnh biến tần thay đổi tốc độ quay của trục dao cắt ngang tỉ lệ với tốc độ của băng tải cấp liệu.

3. Hệ thống loại bỏ mủ vàng Aloin có gây đắng hoặc nhiễm vào thạch gel không?

Cơ cấu gọt tách vỏ mặt trên và mặt dưới được thiết kế với góc bóc tách $\theta$ tối ưu, lưỡi dao đi sát lớp phân cách tế bào mà không cắt phạm vào bó mạch mủ (vascular bundles) nằm sát vỏ. Nhờ đó, $98%$ lượng nhựa vàng Aloin được giữ nguyên trên lớp vỏ bị loại bỏ ra ngoài.

4. Quy trình vệ sinh máy (CIP) sau mỗi ca làm việc thực hiện như thế nào?

Toàn bộ khung vỏ, trục con lăn, dao cắt đều làm từ inox SUS304 chống ăn mòn hóa chất. Các cụm dao và con lăn mềm đều có chốt khóa tháo nhanh, cho phép xịt rửa bằng vòi nước áp lực cao và dung dịch sát khuẩn thực phẩm chuyên dụng trong vòng $20\text{ phút}$.

5. Chi phí chế tạo và bảo trì hệ thống tại Việt Nam so với máy nhập khẩu ra sao?

Chi phí chế tạo nội địa hóa hoàn toàn tại Việt Nam ước tính chỉ bằng $30 - 40%$ so với nhập khẩu nguyên chiếc từ Đức hoặc Nhật Bản, đồng thời linh kiện thay thế tiêu chuẩn (vòng bi, xích tải, động cơ giảm tốc) luôn có sẵn trên thị trường, giúp giảm tối đa thời gian dừng máy (downtime).

Kết luận

Đồ án "Thiết kế và phát triển hệ thống gọt và cắt nha đam" đã giải quyết xuất sắc bài toán tự động hóa trong ngành công nghiệp chế biến nông sản tại Việt Nam. Bằng việc kết hợp giữa cơ sở lý thuyết bóc tách màng Kendall và kỹ thuật cơ khí chế tạo chính xác, hệ thống đạt công suất vượt trội $5000\text{ kg/h}$, hiệu suất tách vỏ $> 90%$, tạo ra sản phẩm thạch hạt lựu chất lượng cao, đồng đều $3 - 5\text{ mm}$ và đảm bảo tuyệt đối an toàn vệ sinh thực phẩm. Đây là bước tiến quan trọng mở ra tiềm năng thương mại hóa rộng rãi cho các dây chuyền chế biến nông sản tự động hóa cao.
