GIÁO TRÌNH HỆ THỐNG CUNG CẤP ĐIỆN – TRƯƠNG MINH TẤN (ĐẠI HỌC QUI NHƠN)

Tổng quan về giáo trình (250-300 từ)

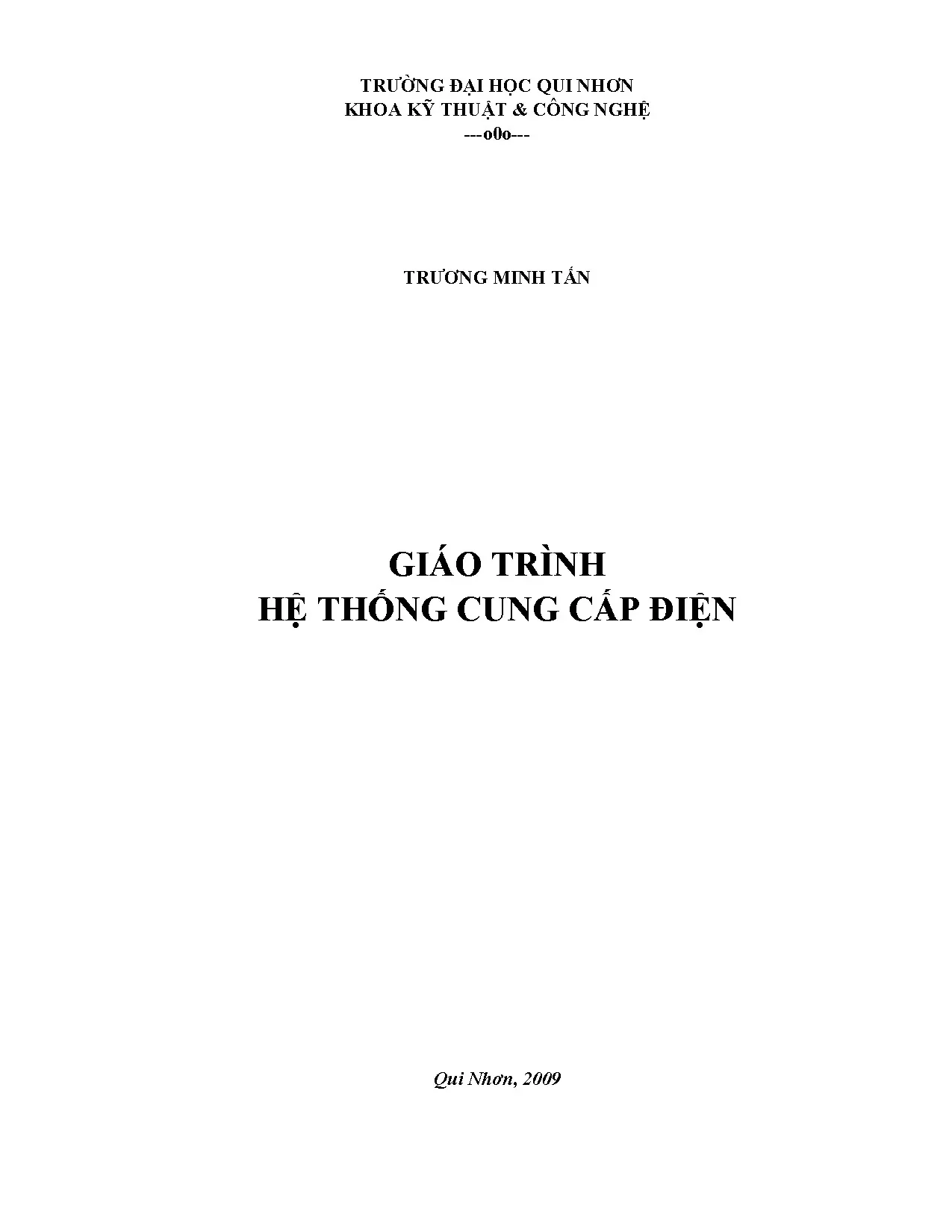

Giáo trình Hệ thống Cung cấp Điện do tác giả Trương Minh Tấn biên soạn năm 2009, trực thuộc Bộ môn Kỹ thuật Điện, Khoa Kỹ thuật & Công nghệ, Trường Đại học Qui Nhơn. Đây là tài liệu giảng dạy chính quy phục vụ trực tiếp cho học phần cùng tên trong chương trình đào tạo kỹ sư và cử nhân ngành Điện kỹ thuật.

Mục tiêu học tập cốt lõi của giáo trình là trang bị cho người học cơ sở lý thuyết, các tiêu chuẩn định mức và phương pháp tính toán kỹ thuật để thiết kế, phân tích, vận hành hệ thống lưới điện phân phối cấp điện áp trung áp (6, 10, 15, 22, 35 kV) và hạ áp (0,4/0,22 kV). Sau khi hoàn thành nội dung học tập, sinh viên có khả năng xác định phụ tải tính toán, xây dựng sơ đồ cấp điện, lựa chọn thiết bị điện, tính toán tổn thất điện năng và đề xuất các giải pháp vận hành kinh tế, an toàn cho các công trình dân dụng và xí nghiệp công nghiệp.

Giáo trình được cấu trúc thành 9 chương theo tiến trình logic chặt chẽ của một đề án thiết kế cung cấp điện hoàn chỉnh: từ xác lập chỉ tiêu chung, dự báo phụ tải, so sánh kinh tế - kỹ thuật, thiết kế cấu trúc trạm và mạng lưới, đến tính toán thông số điện, chọn lựa khí cụ và bảo vệ an toàn.

Điểm đặc thù của giáo trình là việc tích hợp các tiêu chuẩn kỹ thuật quốc tế (như tiêu chuẩn GOST 13109-87 của Nga, tiêu chuẩn Singapore) cùng các công thức thực nghiệm kinh điển (công thức Kêzovit, Still, Thụy Điển) vào điều kiện vận hành thực tế tại Việt Nam, đặc biệt là phương pháp hiệu chỉnh nhiệt độ và chế độ quá tải của máy biến áp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình gồm 9 chương trọng tâm:

  1. Chương 1: Những vấn đề chung về hệ thống cung cấp điện – Trình bày định nghĩa hệ thống điện, đặc thù sản xuất - tiêu thụ điện năng diễn ra đồng thời, phân loại 3 loại hộ dùng điện theo mức độ tin cậy và các tiêu chuẩn về chất lượng điện áp ($\delta U$, dao động điện áp, độ không đối xứng, sóng hài bậc cao) và chất lượng tần số ($\Delta f$).
  2. Chương 2: Phụ tải điện – Cung cấp định nghĩa, phân loại đồ thị phụ tải (ngày, tháng, năm); các thông số đặc trưng ($P_{max}, T_{max}, \tau, k_{sd}, k_{pt}, k_{max}, k_{nc}, n_{hq}$); 4 phương pháp tính phụ tải tính toán (theo $k_{nc}$, theo suất tiêu hao điện năng $a_0$, theo suất phụ tải trên diện tích $P_0$, theo $k_{max}$ và $n_{hq}$); phương pháp vẽ biểu đồ phụ tải tròn xác định tâm phụ tải.
  3. Chương 3: Tính toán kinh tế kỹ thuật trong thiết kế cung cấp điện – Thiết lập hàm chi phí tính toán hàng năm $Z = (a_{vh} + a_{tc})K + Y_{\Delta A} + H$; phân tích thời gian thu hồi vốn tiêu chuẩn $T_{tc}$; giải bài toán so sánh phương án cải tạo hoặc thay mới thiết bị điện.
  4. Chương 4: Sơ đồ cung cấp điện và trạm biến áp – Phân tích các dạng sơ đồ cao áp (hình tia, phân nhánh, mạch vòng kín, sơ đồ dẫn sâu) và hạ áp; kết cấu trạm biến áp (trạm treo, trạm bệt, trạm kín, trạm trung gian sơ đồ cầu); quy tắc chọn công suất, hiệu chỉnh nhiệt độ và chế độ quá tải máy biến áp; nguyên lý vận hành kinh tế trạm biến áp nhiều máy.
  5. Chương 5: Tính toán điện trong mạng điện địa phương – Xác định tổn thất công suất ($\Delta P, \Delta Q$), tổn thất điện năng ($\Delta A$), tổn thất điện áp ($\Delta U$) trên đường dây một phụ tải, nhiều phụ tải, phụ tải phân bố đều và mạng kín; các giải pháp điều chỉnh điện áp.
  6. Chương 6: Lựa chọn tiết diện dây dẫn trong mạng điện địa phương – Trình bày phương pháp lựa chọn tiết diện dây trên không và cáp theo điều kiện phát nóng ($I_{cp}$), theo độ sụt áp cho phép ($\Delta U_{cp}$), theo mật độ dòng điện kinh tế ($J_{kt}$), và theo điều kiện cực tiểu phí tổn kim loại màu.
  7. Chương 7: Lựa chọn thiết bị điện – Phương pháp tính toán dòng ngắn mạch, điều kiện lựa chọn và kiểm tra ổn định nhiệt, ổn định động cho máy cắt, dao cách ly, cầu chì, sứ cách điện, máy biến dòng (BI), máy biến điện áp (BU), thanh dẫn và thiết bị hạ áp dưới 1000V.
  8. Chương 8: Tiết kiệm điện năng – Cơ sở lý thuyết về nâng cao hệ số công suất $\cos\varphi$ và các biện pháp kỹ thuật bố trí tụ bù kinh tế.
  9. Chương 9: Nối đất và chống sét – Phương pháp tính toán trang bị nối đất an toàn, nối đất làm việc và bố trí chống sét van, chống sét ống bảo vệ công trình.
Tiến trình nội dung:
Phụ tải điện (Chương 1-2) ➔ Đánh giá kinh tế (Chương 3) ➔ Thiết kế cấu trúc sơ đồ/Trạm (Chương 4) ➔ Tính toán thông số điện lưới (Chương 5) ➔ Chọn dây dẫn & Khí cụ (Chương 6-7) ➔ Tối ưu hóa & An toàn (Chương 8-9)

Kiến thức nền tảng được xây dựng

  • Lý thuyết cân bằng công suất và năng lượng tức thời: Cơ sở tính toán chế độ làm việc ổn định, đảm bảo độ lệch tần số và điện áp nằm trong giới hạn cho phép.
  • Nguyên lý thống kê xác định phụ tải cực đại: Ứng dụng phương pháp số thiết bị hiệu quả ($n_{hq}$) và hệ số cực đại ($k_{max}$) để xác định phụ tải tính toán tương đương về hiệu ứng nhiệt lâu dài.
  • Mô hình tối ưu hóa kinh tế - kỹ thuật: Cân đối giữa vốn đầu tư ban đầu ($K$) và chi phí vận hành hàng năm ($Y$), giải quyết bài toán đa mục tiêu trong lựa chọn cấp điện áp và cấu trúc trạm.
  • Mô hình nhiệt động học của thiết bị điện: Cơ chế già hóa cách điện, quy tắc quá tải bình thường (quy tắc đường cong, quy tắc 1%, quy tắc 3%) và quá tải sự cố máy biến áp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán phụ tải tác dụng, phản kháng và toàn phần ($P_{tt}, Q_{tt}, S_{tt}$); tính toán tổn thất công suất, điện năng và sụt áp trên lưới trung/hạ áp; tra cứu và chọn dung lượng máy biến áp, chọn tiết diện dây dẫn theo nhiều điều kiện giới hạn.
  • Kỹ năng phân tích (Analytical skills): Khảo sát và phân tích đồ thị phụ tải để xác định thời gian sử dụng công suất cực đại $T_{max}$, thời gian chịu tổn thất công suất lớn nhất $\tau$; so sánh các phương án cấp điện thông qua hàm chỉ tiêu chi phí quy năm $Z$.
  • Kỹ năng thực hành (Practical competencies): Đọc hiểu và thiết kế sơ đồ nối dây nguyên lý trạm biến áp, xác định tọa độ tâm phụ tải $(X, Y)$ trên mặt bằng xí nghiệp, tính toán phối hợp bảo vệ cho các khí cụ đóng cắt và trang bị nối đất chống sét.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được xây dựng theo phương pháp tiếp cận diễn dịch kết hợp giải quyết vấn đề kỹ thuật (problem-solving approach). Nội dung xuất phát từ các mô hình toán học giải tích cơ bản, sau đó hệ thống hóa thành các bảng tra định mức, đường cong thực nghiệm và công thức tính nhanh, giúp người học chuyển hóa lý thuyết thành công cụ giải quyết bài toán kỹ thuật cụ thể.

Hệ thống ví dụ mẫu và bài tập áp dụng gắn liền với thông số thực tế của nhà xưởng công nghiệp:

  • Ví dụ tính toán phụ tải phân xưởng cơ khí (Chương 2): Khảo sát cụm 38 máy công cụ (gồm 4 máy tiện T630, 5 máy tiện C620, 4 máy tiện C616, 5 máy khoan đứng, 20 máy khoan bàn với $k_{sd} = 0,1$), hướng dẫn chi tiết quy trình tính $n^, P^$, tra đường cong tìm $n_{hq} = 21,2$, suy ra $k_{max} = 1,82$ và xác định chính xác $P_{tt}, Q_{tt}, S_{tt}$.
  • Ví dụ tính tổn thất công suất đường dây 10 kV (Chương 5): Sử dụng dây nhôm lõi thép AC-70 cấp điện cho phụ tải 2000 kVA, hướng dẫn cách tra bảng điện trở $r_0$, điện kháng $x_0$ và xác định $\Delta P, \Delta Q$.
  • Ví dụ tính toán mạng điện phân nhánh nhiều phụ tải: Tính toán tổn thất toàn phần cho đường dây AC-50 cấp cho 3 nút phụ tải phụ thuộc khoảng cách và công suất từng đoạn.

Phương pháp đánh giá học phần dựa trên:

  1. Đánh giá quá trình: Kiểm tra kỹ năng giải bài tập tính toán phụ tải, tính ngắn mạch và tổn thất điện năng.
  2. Đồ án môn học: Thực hiện đồ án thiết kế mạng lưới cung cấp điện cho một phân xưởng hoặc một xí nghiệp công nghiệp hoàn chỉnh (xác định tâm phụ tải, thiết kế trạm biến áp, chọn dây dẫn và khí cụ).

Hướng dẫn tự học: Sinh viên cần nắm vững các bước tra cứu bảng số liệu ($k_{nc}, J_{kt}$, thông số dây AC), tự giải lại các bài toán mẫu trước khi áp dụng vào các sơ đồ mạng điện phức tạp hơn.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính hệ thống và tính thực tiễn thông qua việc chuẩn hóa các dữ liệu tính toán kỹ thuật:

  • Tích hợp các tiêu chuẩn và công thức thực nghiệm quốc tế:

    • Tiêu chuẩn độ lệch tần số theo GOST 13109-87 của Nga ($\pm 0,2\text{ Hz}$ trong điều kiện bình thường, tối đa $\pm 0,4\text{ Hz}$) và tiêu chuẩn Singapore ($\pm 1%$, tức $\pm 0,5\text{ Hz}$).
    • Các công thức thực nghiệm tính điện áp tối ưu theo quan hệ công suất ($P$) và khoảng cách truyền tải ($l$) của CHDC Đức ($U = 4,34\sqrt{l + 16P}$), công thức Still của Mỹ và công thức Thụy Điển.
    • Công thức Kêzovit xác định thời gian chịu tổn thất công suất lớn nhất: $\tau = f(T_{max}, \cos\varphi)$.

  • Hiệu chỉnh theo điều kiện khí hậu nhiệt đới Việt Nam:

    • Đưa ra công thức hiệu chỉnh công suất định mức của máy biến áp nhập khẩu (vốn chế tạo theo tiêu chuẩn châu Âu/Liên Xô có nhiệt độ trung bình $\theta_{tb} = +5^\circ\text{C}$ và cực đại $+35^\circ\text{C}$) sang điều kiện vận hành tại Việt Nam: $$S_{đm}' = S_{đm}\left(1 - \frac{\theta_{tb} - 5}{100}\right)$$
    • Quy định giảm 1% công suất định mức cho mỗi độ tăng thêm khi nhiệt độ môi trường $\theta_{cđ} > 35^\circ\text{C}$.

  • Tính ứng dụng cao trong thiết kế công nghiệp:

    • Trình bày chi tiết cấu tạo xây dựng 3 dạng trạm biến áp điển hình: trạm treo, trạm bệt (trạm cột) và trạm xây (trạm kín).
    • Phân tích điều kiện áp dụng sơ đồ dẫn sâu trung áp (110–220 kV hoặc 22–35 kV vào sâu phụ tải) và sơ đồ cầu trong/cầu ngoài của trạm biến áp trung gian.
    • Xác định điểm chuyển đổi kinh tế giữa việc vận hành 1 máy, 2 máy hoặc 3 máy biến áp song song dựa trên cân bằng hàm tổn thất điện năng $\Delta A$.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đại học và cao đẳng:

    • Sinh viên từ năm thứ 3 và năm thứ 4 chuyên ngành Điện kỹ thuật, Kỹ thuật Hệ thống điện, Tự động hóa công nghiệp và Kỹ thuật Năng lượng.
    • Sinh viên sử dụng tài liệu làm cơ sở lý thuyết và tra cứu số liệu kỹ thuật bắt buộc khi thực hiện Đồ án môn học Thiết kế Cung cấp điện và Đồ án tốt nghiệp kỹ sư điện.

  • Kiến thức tiên quyết (Prerequisites):

    • Người học cần hoàn thành các học phần nền tảng: Mạch điện (Lý thuyết mạch), Khí cụ điện, Máy điện, Toán giải tích và Đại số tuyến tính.

  • Giảng viên:

    • Dùng làm đề cương bài giảng chuẩn, khung tài liệu xây dựng ngân hàng đề thi và giáo trình hướng dẫn đồ án chuyên ngành Cung cấp điện.

  • Kỹ sư và cán bộ kỹ thuật:

    • Tài liệu tham khảo cho kỹ sư thiết kế cơ điện (M&E), kỹ sư quản lý vận hành trạm biến áp và mạng phân phối tại các khu công nghiệp, nhà máy sản xuất.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên đại học ngành Điện kỹ thuật, đồng thời là tài liệu tham khảo cho kỹ sư thiết kế hệ thống điện phân phối và vận hành trạm biến áp công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về phân tích mạch điện xoay chiều 3 pha, nguyên lý làm việc của máy biến áp/động cơ không đồng bộ trong môn Máy điện, và nguyên lý đóng cắt của các thiết bị trong môn Khí cụ điện.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu cung cấp điện đại cương?

Tài liệu tập trung chuyên sâu vào lưới phân phối trung áp và hạ áp, cung cấp các bước giải tích cụ thể (như phương pháp số thiết bị hiệu quả $n_{hq}$, quy tắc quá tải 1% và 3%, hiệu chỉnh nhiệt độ máy biến áp) gắn liền với điều kiện thực tế tại Việt Nam thay vì chỉ trình bày lý thuyết hệ thống điện tổng quát.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên bám sát trình tự từng bước: nghiên cứu định nghĩa thông số $\rightarrow$ phân tích các bước của phương pháp tính $\rightarrow$ giải chi tiết các ví dụ mẫu (như bài toán phân xưởng 38 máy) $\rightarrow$ áp dụng tự thiết kế một mạng điện cụ thể.

5. Giáo trình có cung cấp bảng số liệu tra cứu để tính toán thực tế không?

Có. Giáo trình tích hợp các thông số kỹ thuật định mức, công thức xác định phụ tải, bảng tra dây dẫn nhôm lõi thép (AC), hệ số sử dụng, hệ số nhu cầu và các đồ thị tra $k_{max}, \tau$ phục vụ trực tiếp cho quá trình tính toán thiết kế.

Kết luận (150 từ)

Giáo trình Hệ thống Cung cấp Điện của tác giả Trương Minh Tấn là tài liệu học thuật hoàn chỉnh, chuẩn hóa toàn bộ quy trình thiết kế và vận hành mạng điện trung và hạ áp. Giáo trình cung cấp hệ thống kiến thức từ phân tích đồ thị phụ tải, đánh giá chỉ tiêu kinh tế - kỹ thuật hàm $Z$, thiết kế sơ đồ nối dây trạm biến áp, đến việc tính chọn dây dẫn, khí cụ điện và hệ thống bảo vệ nối đất - chống sét.

Lộ trình học tập khuyến nghị:

  1. Nắm vững phương pháp tính phụ tải và tiêu chuẩn chất lượng điện năng (Chương 1, 2).
  2. Làm chủ phương pháp đánh giá kinh tế kỹ thuật và thiết kế cấu trúc trạm biến áp (Chương 3, 4).
  3. Thực hiện tính toán điện lưới, chọn tiết diện dây và khí cụ bảo vệ (Chương 5, 6, 7).
  4. Hoàn thiện các giải pháp nâng cao hệ số $\cos\varphi$, tiết kiệm điện và nối đất chống sét (Chương 8, 9).

Tài liệu tham khảo bổ trợ: Quy chuẩn Kỹ thuật Điện Quốc gia, Sổ tay Thiết kế Cung cấp điện và các tiêu chuẩn TCVN/IEC liên quan.
