Tổng quan về giáo trình

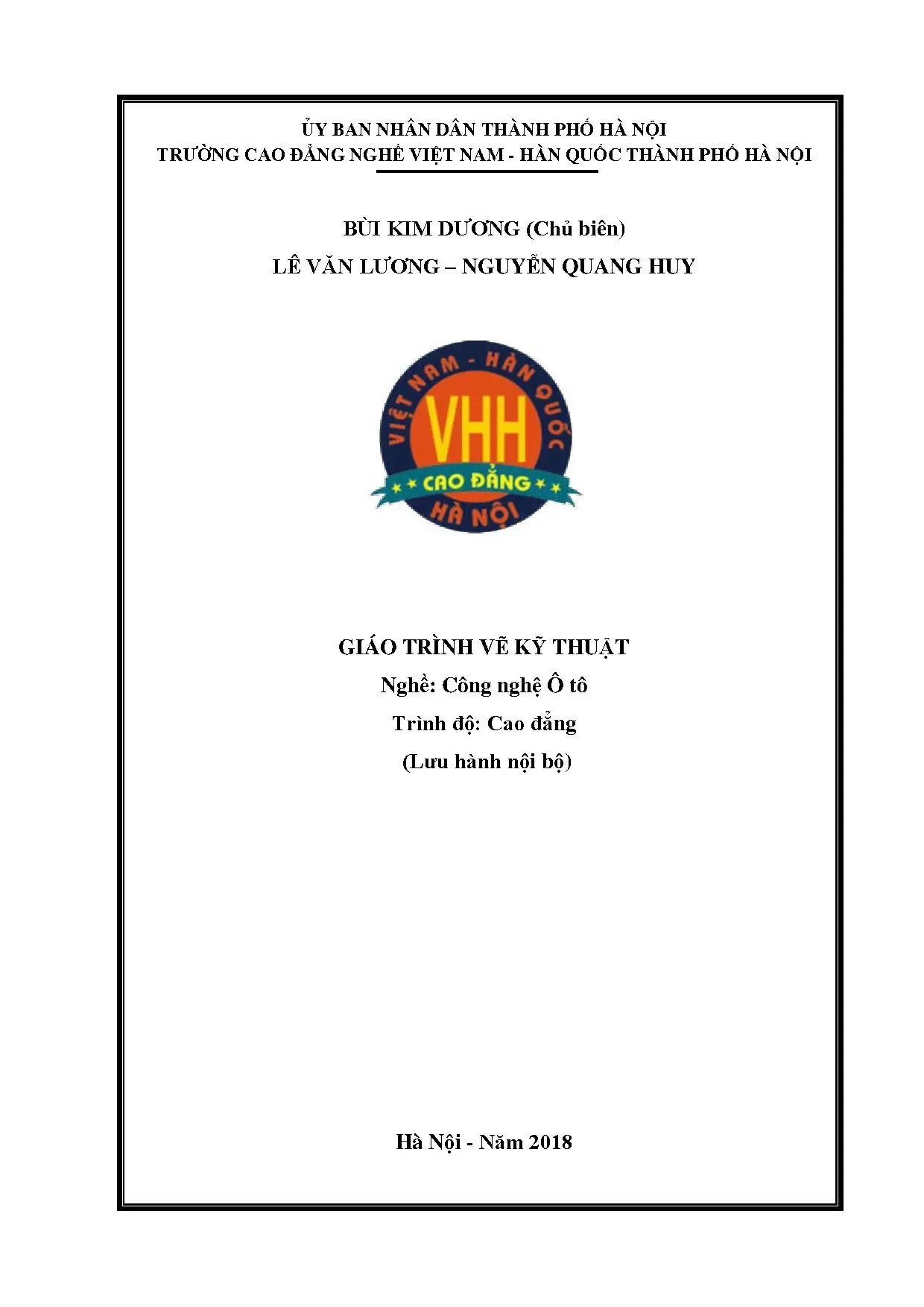

Giáo trình Vẽ kỹ thuật do Bùi Kim Dương chủ biên cùng hai tác giả Lê Văn Lương và Nguyễn Quang Huy biên soạn, được Hội đồng sư phạm Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội nghiệm thu và ban hành năm 2018. Môn học mang mã số MH 12, được xếp vào khối kiến thức lý thuyết cơ sở bắt buộc, bố trí giảng dạy ngay từ đầu khóa học trước khi người học tiếp cận các môn học và mô-đun đào tạo chuyên môn của nghề Công nghệ Ô tô cũng như ngành Cắt gọt kim loại.

Môn học có tổng thời lượng đào tạo 60 giờ, bao gồm 38 giờ lý thuyết, 18 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra định kỳ. Mục tiêu học tập được xác định cụ thể theo ba chuẩn đầu ra:

  • Kiến thức: Phân tích và giải thích được các thông số trên bản vẽ chi tiết và bản vẽ lắp cơ khí.
  • Kỹ năng: Thực hiện vẽ tách các chi tiết từ bản vẽ lắp; lập và trình bày hoàn chỉnh bản vẽ lắp ở mức độ đơn giản.
  • Năng lực tự chủ và trách nhiệm: Vận dụng hệ thống quy chuẩn đồ họa kỹ thuật để tiếp thu kiến thức các mô-đun chuyên nghề; rèn luyện tác phong làm việc khoa học, tính cẩn thận, kiên nhẫn và kỷ luật kỹ thuật.

Cấu trúc giáo trình gồm Bài mở đầu và 8 chương chuyên môn, phát triển từ lý thuyết các phép chiếu hình học đến hệ thống ký hiệu quy ước và quy trình thiết lập bản vẽ kỹ thuật hoàn chỉnh. Điểm đặc thù của giáo trình là gắn kết cơ sở lý thuyết hình học họa hình với các ứng dụng thực tế trong lĩnh vực cơ khí và công nghệ ô tô.

       CHƯƠNG TRÌNH ĐÀO TẠO MH 12: VẼ KỸ THUẬT (60 GIỜ)

Nội dung kiến thức cốt lõi

                            TIẾN TRÌNH KIẾN THỨC CỐT LÕI

Các chương/chủ đề chính

Nội dung 8 chương trọng tâm của giáo trình được phân bổ theo tiến trình logic chặt chẽ:

  • Chương 1: Tiêu chuẩn trình bày bản vẽ kỹ thuật (6 giờ): Cung cấp quy chuẩn về vật liệu, dụng cụ vẽ (giấy Troky, bút chì cứng H/2H, bút chì mềm B/HB, thước chữ T, êke, compa đo/quay, thước cong); quy định khổ giấy từ A0 đến A4 theo tiêu chuẩn TCVN và ISO 5457-1980 (ký hiệu phân chia 44, 24, 22, 12, 11); tỷ lệ bản vẽ theo TCVN 3-74; quy cách khung bản vẽ, khung tên theo TCVN 3821-83; bảng phân loại nét vẽ (nét cơ bản $S=0.5\text{ mm}$, nét đứt $S/2$, nét chấm gạch mảnh $S/3$); kiểu chữ viết A và B theo TCVN 6-85; nguyên tắc ghi kích thước theo TCVN 5705:1993 tương đương ISO 129:1985.
  • Chương 2: Vẽ hình học (6 giờ): Hướng dẫn phương pháp dựng đường thẳng song song, vuông góc; dựng và chia góc; chia đều đoạn thẳng bằng phương pháp dựng hình đồng dạng; chia đều đường tròn thành 3, 4, 5, 6, 7, 8, 9, 10, 11, 13 phần; kỹ thuật vẽ nối tiếp tiếp tuyến cung tròn - đường thẳng và giữa hai cung tròn (tiếp xúc trong, tiếp xúc ngoài); phương pháp vẽ đường elip qua hai trục, đường ôvan 4 cung tròn và đường sin ($y = \sin\alpha$).
  • Chương 3: Hình chiếu vuông góc (5 giờ): Trình bày nguyên lý ba phép chiếu (xuyên tâm, song song, thẳng góc với tính chất độ dài hình chiếu $A'B' = AB \cdot \cos\alpha$); xây dựng đồ thức của điểm, đường thẳng (đường mặt, đường bằng, đường cạnh; đường thẳng chiếu đứng, chiếu bằng, chiếu cạnh) và mặt phẳng trên hệ thống 2 và 3 mặt phẳng hình chiếu ($Q_1$ hình chiếu đứng, $Q_2$ hình chiếu bằng, $Q_3$ hình chiếu cạnh).
  • Chương 4: Hình chiếu trục đo (8 giờ): Khái niệm, phân loại các hệ hình chiếu trục đo (vuông góc đều, xiên góc) và phương pháp dựng hình chiếu trục đo của vật thể cơ khí.
  • Chương 5: Biểu diễn vật thể (9 giờ): Phương pháp thể hiện vật thể phức tạp thông qua hình chiếu chính, hình chiếu phụ, hình cắt, mặt cắt và hình trích.
  • Chương 6: Vẽ quy ước các mối ghép cơ khí (5 giờ): Quy ước vẽ mối ghép ren (ren ngoài, ren trong, mối ghép ren), mối ghép then, then hoa, chốt định vị, mối ghép đinh tán và mối hàn.
  • Chương 7: Bánh răng – Lò xo (5 giờ): Thông số hình học cơ bản của bánh răng trụ; quy ước vẽ bánh răng đơn và các bộ truyền bánh răng (bánh răng trụ, bánh răng côn, bộ truyền trục vít – bánh vít); quy ước biểu diễn các loại lò xo kỹ thuật.
  • Chương 8: Bản vẽ chi tiết – Bản vẽ lắp (15 giờ): Cấu trúc bản vẽ chi tiết, khoảng dung sai tiêu chuẩn (IT), bản vẽ lắp cụm cơ cấu và phương pháp đọc, phân tích, vẽ tách chi tiết.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng kiến thức kỹ thuật dựa trên ba trụ cột:

  1. Lý thuyết hình học không gian và phép chiếu thẳng góc: Xây dựng mô hình biểu diễn không gian 3 chiều lên mặt phẳng 2 chiều thông qua đồ thức ba mặt phẳng hình chiếu $Q_1, Q_2, Q_3$.
  2. Tiêu chuẩn hóa đồ họa kỹ thuật: Hệ thống hóa toàn diện các quy chuẩn TCVN và ISO trong phân cấp nét vẽ, tỷ lệ xích, khung tên, chữ số kỹ thuật và phương pháp ghi kích thước cơ khí.
  3. Quy ước biểu diễn chi tiết máy tiêu chuẩn: Xác lập hệ thống ký hiệu và phương pháp đơn giản hóa hình vẽ đối với các chi tiết cơ khí tiêu chuẩn (ren, then hoa, bánh răng, lò xo, dung sai lắp ghép IT).

Kỹ năng phát triển

Qua quá trình tiếp cận tài liệu, người học được rèn luyện các nhóm kỹ năng chuyên biệt:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác dụng cụ vẽ thủ công (thước T, êke, compa quay, compa đo, thước cong); thực hiện đúng trình tự vẽ từ bước vẽ mờ bằng bút chì cứng H/2H đến bước tô đậm bằng bút chì B/HB; phân định độ đậm nhạt và tỷ lệ các nét vẽ ($S, S/2, S/3$).
  • Kỹ năng phân tích (Analytical skills): Khả năng phân tích kết cấu hình học không gian của chi tiết máy; chuyển đổi linh hoạt giữa hình chiếu 2D và mô hình trục đo 3D; phân tích đường bao thấy/khuất và xác định mối quan hệ lắp ghép giữa các bộ phận trong cụm máy.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đọc hiểu thành thạo bản vẽ lắp cơ cấu máy; vẽ tách bản vẽ chi tiết từ bản vẽ cụm; ghi đúng ký hiệu đường kính $\varnothing$, bán kính $R$, hình vuông $\square$, độ cầu và chỉ số dung sai gia công.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp chặt chẽ giữa truyền thụ lý thuyết cơ sở và thực hành đồ họa trực tiếp trên từng bài tập. Tổng thời lượng 60 giờ được phân bổ rõ ràng: 38 giờ lý thuyết dùng để phân tích quy chuẩn và cơ sở hình học; 18 giờ bài tập thực hành dành cho việc rèn luyện kỹ năng vẽ trên giấy khổ A4; 4 giờ kiểm tra định kỳ nhằm đánh giá năng lực học tập.

Hệ thống bài tập trong tài liệu được thiết kế bám sát các tình huống kỹ thuật thực tế:

  • Bài tập vẽ kỹ thuật cơ bản: Thiết lập khung vẽ, khung tên chuẩn TCVN 3821-83 trên khổ giấy A4, kẻ bảng nét vẽ quy ước đạt độ đồng đều về bề rộng nét $S$ và độ đen.
  • Bài tập vẽ nối tiếp ứng dụng: Thực hành vẽ kết cấu tấm giằng (yêu cầu xác định tâm cung tròn $R24$, dựng kích thước định vị 76, 50, 100, vẽ nối tiếp cung $R12$ với đường cắt nhau, cung $R10$ với đường vuông góc, cung $R8$ tiếp xúc trong/ngoài) – gắn trực tiếp với kỹ thuật lấy dấu trong nghề nguội, gò, hàn.
  • Bài tập hình chiếu và biểu diễn: Xác định hình chiếu thứ ba của điểm, đường thẳng, mặt phẳng và các khối hình hộp chữ nhật; vẽ hình chiếu trục đo từ các hình chiếu vuông góc.
  • Bài tập bản vẽ chi tiết và bản vẽ lắp: Phân tích bản vẽ cụm và thực hiện vẽ tách các chi tiết máy độc lập.
                  QUY TRÌNH THỰC HIỆN BẢN VẼ 2 BƯỚC

Phương pháp đánh giá kết quả học tập gồm hai phần: kiểm tra lý thuyết (tính vào giờ lý thuyết) và kiểm tra thực hành đồ họa (tính vào giờ thực hành). Tiêu chí chấm điểm dựa trên: độ chính xác kích thước hình học, việc áp dụng đúng hệ thống đường nét, đúng khổ chữ/kiểu chữ theo TCVN 6-85, cách bố trí khung tên và độ sạch sẽ của bản vẽ.

Hướng dẫn tự học đối với người học tập trung vào quy trình hoàn thiện bản vẽ 2 bước:

  1. Bước vẽ mờ: Sử dụng bút chì cứng H hoặc 2H để kẻ toàn bộ hệ thống đường tâm, đường trục và phác thảo đường nét kết cấu với độ chính xác cao. Tiến hành kiểm tra kích thước trước khi thực hiện bước tiếp theo.
  2. Bước tô đậm: Sử dụng bút chì mềm B hoặc HB, tiến hành tô theo thứ tự ưu tiên: đường cong lớn đến đường cong bé; đường ngang từ trên xuống; đường đứng từ trái sang phải; đường xiên; kẻ đường gióng và đường kích thước; vẽ mũi tên, ghi chữ số kích thước; cuối cùng hoàn thiện khung vẽ và khung tên.

Điểm nổi bật và cập nhật

Giáo trình Vẽ kỹ thuật (2018) thể hiện tính cập nhật và tiêu chuẩn hóa thông qua việc tích hợp đồng bộ các tiêu chuẩn kỹ thuật quốc gia (TCVN) và quốc tế (ISO):

  • Khổ giấy: Áp dụng tiêu chuẩn TCVN tương đương dãy ISO-A của tiêu chuẩn quốc tế ISO 5457-1980 (từ A0 kích thước $1189 \times 841\text{ mm}$ đến A4 kích thước $297 \times 210\text{ mm}$).
  • Quy tắc ghi kích thước: Soạn thảo đồng bộ theo TCVN 5705:1993, hoàn toàn phù hợp với tiêu chuẩn quốc tế ISO 129:1985.
  • Tỷ lệ và bố cục: Quy chuẩn tỷ lệ vẽ theo TCVN 3-74; quy định khung bản vẽ (lề trái 25 mm để đóng tập, các lề còn lại 5 mm) và khung tên theo TCVN 3821-83; chuẩn hóa chữ viết kỹ thuật kiểu A ($d = 1/14h$) và kiểu B ($d = 1/10h$) theo TCVN 6-85.

Về mặt ứng dụng thực tiễn, giáo trình loại bỏ các lý thuyết hình học trừu tượng không cần thiết, tập trung trực tiếp vào các kết cấu thực tế của ngành cơ khí ô tô:

  • Các ví dụ và bài tập dựng hình vẽ nối tiếp được liên kết trực tiếp với nghiệp vụ lấy dấu trong các nghề gia công cơ khí như nguội, gò, hàn.
  • Các chương biểu diễn mối ghép quy ước và chi tiết máy tập trung vào các kết cấu điển hình: mối ghép ren, then, then hoa, chốt, đinh tán, mối hàn, các loại lò xo và các bộ truyền bánh răng (trụ, côn, bánh vít – trục vít).
  • Nội dung bản vẽ chi tiết tích hợp việc thể hiện cấp chính xác và khoảng dung sai gia công (IT), đáp ứng trực tiếp yêu cầu đọc hiểu bản vẽ trong môi trường sản xuất công nghiệp.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất cơ khí:

  • Học sinh, sinh viên:
    • Học sinh hệ Trung cấp nghề và sinh viên hệ Cao đẳng nghề thuộc nghề Công nghệ Ô tô.
    • Học sinh, sinh viên ngành Cắt gọt kim loại và các khối ngành kỹ thuật cơ khí, chế tạo máy.
    • Yêu cầu tiên quyết (Prerequisites): Người học cần có kiến thức hình học phẳng và hình học không gian ở mức độ trung học cơ sở hoặc trung học phổ thông.
  • Giảng viên kỹ thuật:
    • Sử dụng làm tài liệu giảng dạy chính thức cho môn học Vẽ kỹ thuật (Mã số MH 12).
    • Cung cấp cấu trúc phân phối thời gian chuẩn (38 giờ lý thuyết, 18 giờ thực hành, 4 giờ kiểm tra) để thiết lập giáo án, bài giảng thực hành và xây dựng ngân hàng đề kiểm tra đánh giá định kỳ.
  • Kỹ thuật viên và công nhân cơ khí:
    • Dùng làm tài liệu tra cứu các quy chuẩn đồ họa, bảng tra khổ giấy, kiểu chữ, ký hiệu mối ghép ren, then hoa, thông số bánh răng và quy cách dung sai lắp ghép trong quá trình vận hành sản xuất, sửa chữa cơ khí.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho cấp độ đào tạo nào?

Tài liệu được biên soạn chính thức cho trình độ Cao đẳng và Trung cấp nghề thuộc chuyên ngành Công nghệ Ô tô và Cắt gọt kim loại theo chương trình của Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội.

2. Người học cần chuẩn bị kiến thức nền tảng và dụng cụ gì?

Người học cần có kiến thức toán hình học cơ bản (dựng hình, góc, mặt phẳng) và chuẩn bị bộ dụng cụ vẽ kỹ thuật chuyên dụng gồm: giấy vẽ Troky (khổ A4), bút chì đen độ cứng H/2H (vẽ mờ) và B/HB (tô đậm), thước chữ T, bộ hai êke, compa quay, compa đo, thước cong và ván vẽ.

3. Giáo trình tuân thủ những tiêu chuẩn kỹ thuật nào?

Giáo trình tuân thủ hệ thống Tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế: TCVN 3-74 (tỷ lệ), TCVN 6-85 (chữ viết), TCVN 3821-83 (khung tên, khung bản vẽ), TCVN 5705:1993 và ISO 129:1985 (ghi kích thước), ISO 5457-1980 (khổ giấy), cùng quy chuẩn khoảng dung sai tiêu chuẩn (IT).

4. Quy trình hoàn thiện một bản vẽ kỹ thuật gồm những bước nào?

Quy trình gồm 2 giai đoạn: Giai đoạn 1 vẽ mờ bằng bút chì cứng H/2H (vẽ đường tâm, đường trục, đường phác) và kiểm tra lại độ chính xác; Giai đoạn 2 tô đậm bằng bút chì mềm B/HB theo thứ tự từ đường cong lớn đến bé, nét ngang từ trên xuống, nét đứng từ trái sang phải, nét xiên, vẽ đường gióng/kích thước, ghi chữ số và kẻ khung bản vẽ, khung tên.

5. Nội dung giáo trình có đề cập đến phần mềm vẽ máy tính (CAD) không?

Nội dung 60 giờ của giáo trình tập trung hoàn toàn vào kỹ năng vẽ kỹ thuật cơ sở và thao tác đồ họa truyền thống (vẽ tay bằng dụng cụ), nhằm trang bị tư duy không gian, quy chuẩn TCVN/ISO và kỹ năng phân tích bản vẽ cơ khí trước khi người học tiếp cận các môn học chuyên ngành hoặc phần mềm đồ họa chuyên sâu.

Kết luận

Giáo trình Vẽ kỹ thuật (Mã số MH 12, 60 giờ) do Bùi Kim Dương chủ biên là tài liệu học tập nền tảng bắt buộc trong chương trình đào tạo nghề Công nghệ Ô tô và Cắt gọt kim loại tại Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội. Giá trị học thuật cốt lõi của tài liệu nằm ở việc chuẩn hóa hệ thống kiến thức đồ họa theo tiêu chuẩn quốc gia TCVN và quốc tế ISO, kết hợp giữa lý thuyết hình học phép chiếu và quy ước biểu diễn cơ khí thực tế.

Lộ trình học tập đề xuất cho người học bao gồm: nắm vững quy chuẩn trình bày bản vẽ và kỹ thuật dựng hình học $\rightarrow$ làm chủ phương pháp biểu diễn hình chiếu vuông góc và hình chiếu trục đo $\rightarrow$ ứng dụng đọc hiểu quy ước mối ghép, chi tiết máy $\rightarrow$ hoàn thiện kỹ năng đọc và tách chi tiết từ bản vẽ lắp cụm cơ cấu cơ khí.
