TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT (NGHỀ ĐIỆN NƯỚC - TRÌNH ĐỘ TRUNG CẤP & CAO ĐẲNG)

Tổng quan về giáo trình (250-300 từ)

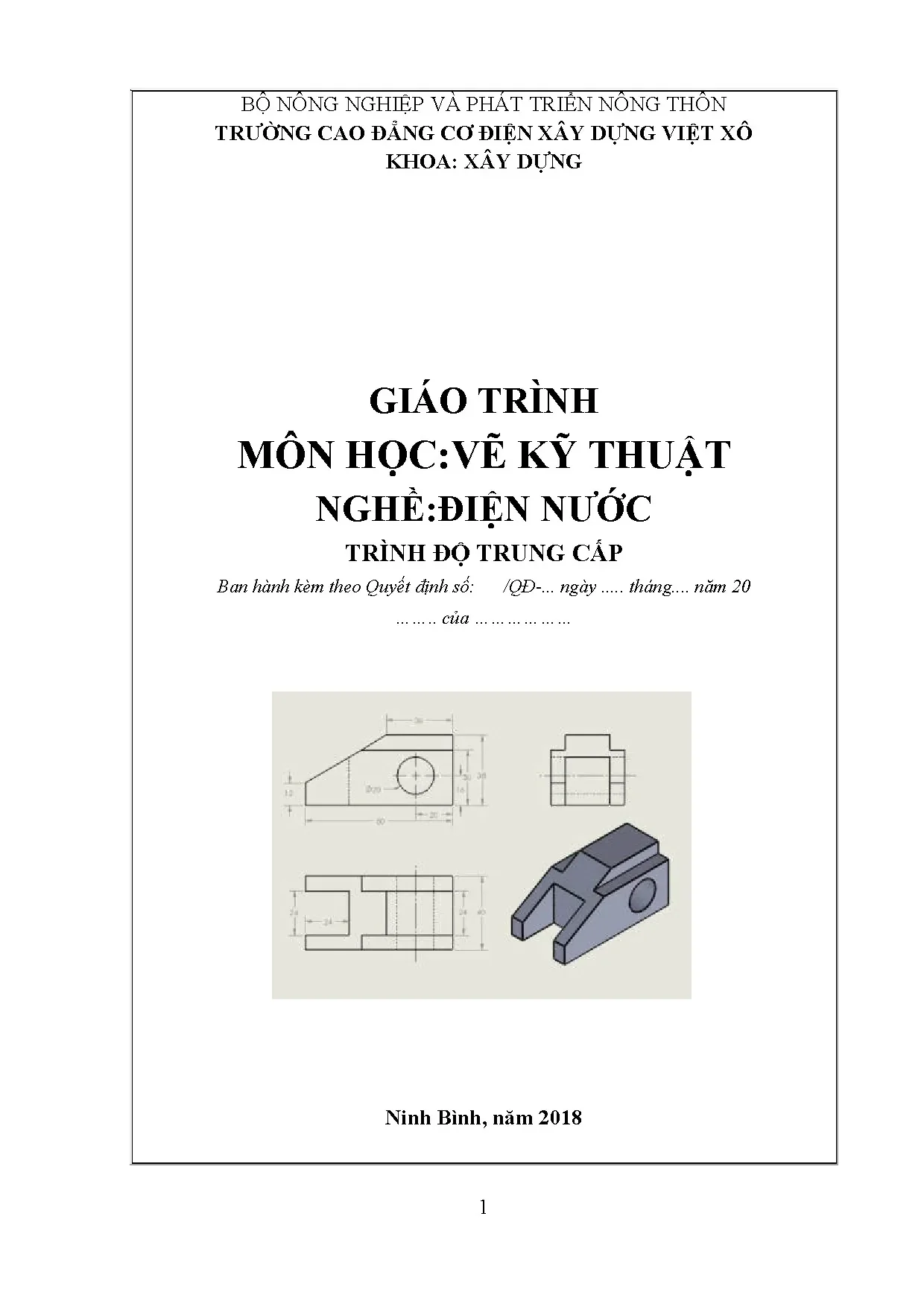

Giáo trình Vẽ Kỹ thuật (Mã môn học: MH07) do tập thể giảng viên Khoa Xây dựng thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành tại Ninh Bình năm 2018. Giáo trình được thiết kế làm học liệu chính thức phục vụ công tác giảng dạy và học tập cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Điện nước.

Trong chương trình đào tạo nghề Điện nước, Vẽ Kỹ thuật giữ vị trí là môn học lý thuyết kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy trước các môn học và mô-đun chuyên môn nghề nhằm chuẩn bị nền tảng tiếp thu kiến thức chuyên ngành, phục vụ các học phần thực tập và hỗ trợ các hoạt động nghề nghiệp sau này.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Cung cấp hệ thống tiêu chuẩn bản vẽ kỹ thuật theo Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO); phương pháp biểu diễn hình học và cách thức thể hiện vật thể trong không gian ba chiều lên mặt phẳng.
  • Về kỹ năng: Hình thành năng lực biểu diễn vật thể trên hệ thống ba mặt phẳng hình chiếu; rèn luyện kỹ năng đọc, phân tích bản vẽ kiến trúc, kết cấu, bản vẽ mặt bằng, mặt cắt và các bản vẽ chi tiết, sơ đồ hệ thống của nghề điện nước.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính kiên trì, tập trung, tác phong cẩn thận và tính chuẩn xác trong quá trình thiết lập, xử lý tài liệu kỹ thuật.

Cấu trúc giáo trình gồm 11 chương chính (kèm học phần bổ trợ bản vẽ thi công), chia làm hai phần rõ rệt: Khối kiến thức cơ sở (Chương 1 đến Chương 6) và Khối kiến thức ứng dụng chuyên ngành (Chương 7 đến Chương 11), đảm bảo tính tuần tự từ nguyên lý hình học đến đọc bản vẽ thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc theo 11 chương chuyên đề với tiến trình phát triển kiến thức logic:

  1. Chương 1: Dụng cụ, vật liệu và tiêu chuẩn trình bày bản vẽ (Mã MH07-01): Giới thiệu dụng cụ vẽ (ván vẽ, thước chữ T, êke 45°/60°, compa đo, thước cong); quy định khổ giấy (TCVN 2-74: A0 đến A4); định dạng khung vẽ, khung tên trường học (9 mục) và sản xuất (22 mục); tỷ lệ xích; tiêu chuẩn nét vẽ (TCVN 8-1993); khổ chữ và kiểu chữ A, B (TCVN 6-85); quy tắc ghi kích thước.
  2. Chương 2: Hình chiếu vuông góc (Mã MH07-02): Nguyên lý phép chiếu xuyên tâm, song song, thẳng góc; thiết lập hệ thống ba mặt phẳng hình chiếu ($P_1, P_2, P_3$ tạo hệ tam diện vuông với các trục $Ox, Oy, Oz$); đồ thức của điểm, đoạn thẳng, mặt phẳng ở vị trí bất kỳ và vị trí đặc biệt; hình chiếu các khối hình học cơ bản (lăng trụ đứng/xiên, khối chóp, nón, trụ tròn) và khối ghép.
  3. Chương 3: Giao tuyến vật thể (Mã MH07-03): Xác định giao tuyến của mặt phẳng với khối đa diện, khối trụ tròn, hình cầu; giao tuyến giữa hai khối hình học (đa diện với đa diện, khối tròn với khối tròn, đa diện với khối tròn).
  4. Chương 4: Hình chiếu trục đo (Mã MH07-04): Khái niệm và phương pháp dựng hình chiếu trục đo vuông góc đều (hệ số biến dạng $p=q=r=1$) và xiên góc; cách dựng hình chiếu trục đo của điểm, đoạn thẳng, tam giác và tứ giác.
  5. Chương 5: Hình chiếu vật thể (Mã MH07-05): Hệ thống hình chiếu cơ bản (6 hướng chiếu), hình chiếu phụ, hình chiếu riêng phần; nguyên tắc bố trí hình chiếu và quy trình đọc bản vẽ hình chiếu.
  6. Chương 6: Hình cắt, mặt cắt (Mã MH07-06): Khái niệm, phân loại hình cắt (đứng, bằng, cạnh, bán phần, cục bộ) và mặt cắt (chập, rời); ký hiệu vật liệu trên mặt cắt theo quy ước.
  7. Chương 7: Bản vẽ kỹ thuật xây dựng (Mã MH07-07): Phân loại bản vẽ thiết kế sơ bộ, thiết kế kỹ thuật, thiết kế tổ chức thi công; quy ước ký hiệu kiến trúc; nội dung và phương pháp đọc bản vẽ mặt bằng, mặt đứng, mặt cắt ngôi nhà và chi tiết công trình.
  8. Chương 8: Bản vẽ chi tiết (Mã MH07-08): Hình biểu diễn, kích thước, yêu cầu kỹ thuật, dung sai hình dạng, dung sai vị trí, độ nhám bề mặt và trình tự đọc bản vẽ chi tiết cơ khí.
  9. Chương 9: Quy ước vẽ một số chi tiết và mối ghép thông dụng (Mã MH07-09): Thông số và quy ước vẽ ren, mối ghép ren, phân loại và ký hiệu quy ước mối ghép hàn trên bản vẽ.
  10. Chương 10: Bản vẽ lắp (Mã MH07-10): Nội dung bản vẽ lắp; quy ước biểu diễn thiết bị che kín, thiết bị chèn, thiết bị bôi trơn; quy trình đọc bản vẽ lắp ráp thiết bị.
  11. Chương 11: Bản vẽ sơ đồ (Mã MH07-11): Ký hiệu quy ước và phương pháp đọc sơ đồ hệ thống điện, sơ đồ mạng lưới cấp thoát điện nước, sơ đồ truyền động cơ khí, sơ đồ hệ thống thủy lực và khí nén.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học họa hình: Xây dựng trên cơ sở phép chiếu thẳng góc trong không gian ba chiều; xác định tọa độ không gian $(x, y, z)$ tương ứng với độ rộng ($Ox$), độ sâu ($Oy$), và độ cao ($Oz$) để biểu diễn đồ thức của điểm, đường thẳng và mặt phẳng.
  • Nguyên lý giao tuyến và cắt hình: Cơ chế xác định vết cắt của mặt phẳng phẳng với các mặt bậc hai (trụ tròn, hình cầu tạo thành đường tròn, elip hoặc hình chữ nhật) và quy tắc tương giao khối hình học bằng phương pháp mặt cắt phụ trợ.
  • Hệ thống quy chuẩn tiêu chuẩn hóa: Hệ thống hóa các quy định nghiêm ngặt theo tiêu chuẩn Việt Nam: TCVN 2-74 về khổ giấy ($A_0: 1189 \times 841\text{ mm}$ đến $A_4: 297 \times 210\text{ mm}$), TCVN 6-85 về chữ viết và khổ chữ ($h = 2.5; 5; 7; 10; 14; 20; 28; 40\text{ mm}$), TCVN 8-1993 về 8 loại đường nét kỹ thuật cơ bản.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo bộ dụng cụ vẽ kỹ thuật truyền thống; thiết lập đúng tỷ lệ thu nhỏ ($1:2, 1:5, 1:10...$), nguyên hình ($1:1$) hoặc phóng to ($2:1, 5:1...$); ghi kích thước với 3 thành phần (đường gióng, đường kích thước, con số kích thước) chính xác theo TCVN.
  • Kỹ năng phân tích (Analytical skills): Phân tích vật thể phức tạp thành các khối hình học cơ bản; giải đoán mối quan hệ không gian giữa ba hình chiếu đứng, bằng, cạnh; phân tích các thông số dung sai và độ nhám bề mặt.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Đọc, hiểu và bóc tách thông tin trực tiếp từ bản vẽ mặt bằng kiến trúc, mặt cắt công trình xây dựng; đọc hiểu sơ đồ nguyên lý và sơ đồ lắp đặt mạng lưới điện nước, thủy lực khí nén phục vụ thi công.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng phương pháp tiếp cận kết hợp giữa lý thuyết hình học không gian và rèn luyện kỹ năng đồ họa ứng dụng. Tiến trình giảng dạy đi từ việc thiết lập các yếu tố cơ bản (điểm, đường, mặt, khối) đến biểu diễn vật thể hoàn chỉnh, sau đó chuyển giao trực tiếp vào việc đọc hiểu các bản vẽ kỹ thuật chuyên ngành.

Phân bổ thời lượng và cấu trúc bài tập

Chương trình môn học được định lượng chi tiết với thời lượng phân bổ giữa lý thuyết, thực hành và kiểm tra:

Mã bài Tên chương Loại bài Thời lượng tổng (giờ) Lý thuyết (giờ) Thực hành (giờ) Kiểm tra (giờ)
MH 07-01 Dụng cụ, vật liệu và tiêu chuẩn bản vẽ Lý thuyết 4 4 0 0
MH 07-02 Hình chiếu vuông góc Lý thuyết 6 5 1 0
MH 07-03 Giao tuyến vật thể Lý thuyết 7 5 1 1
MH 07-04 Hình chiếu trục đo Lý thuyết 4 3 1 0
MH 07-05 Hình chiếu vật thể Lý thuyết 6 4 1 1
MH 07-06 Hình cắt, mặt cắt Lý thuyết 7 5 1 1
MH 07-07 Bản vẽ xây dựng Lý thuyết 7 6 1 0
MH 07-08 Bản vẽ chi tiết Lý thuyết 6 5 1 0
MH 07-09 Quy ước vẽ chi tiết, mối ghép Lý thuyết 5 5 0 0
MH 07-10 Bản vẽ lắp Lý thuyết 8 6 1 1
MH 07-11 Bản vẽ sơ đồ Lý thuyết 8 7 1 0
MH 07-12 Bản vẽ thi công Lý thuyết 7 5 1 1

Hệ thống bài tập thực hành được xây dựng cụ thể cuối mỗi chương, tiêu biểu như:

  • Xác định và biểu diễn tọa độ các điểm $A(7,1,3), B(3,0,4), C(4,3,0), D(0,5,6)$ trên hệ thống 3 mặt phẳng hình chiếu;
  • Dựng đồ thức đoạn thẳng song song hoặc nghiêng góc $30^\circ, 45^\circ$ so với mặt phẳng hình chiếu;
  • Dựng hình chiếu thứ ba của điểm, đoạn thẳng, hình phẳng tam giác $ABC$ và hình vuông $ABCD$;
  • Vẽ giao tuyến của khối lăng trụ đáy hình thang cắt lăng trụ tam giác, khối hộp chữ nhật cắt hình trụ;
  • Dựng hình chiếu trục đo vuông góc đều và xiên góc đều cho các hình phẳng và vật thể dạng khối khuyết.

Phương pháp đánh giá và tự học

Đánh giá người học thông qua các bài tập vẽ hình học định kỳ (bố trí tại các chương MH 07-03, MH 07-05, MH 07-06, MH 07-10, MH 07-12), kiểm tra độ chuẩn xác về đường nét, tỷ lệ, quy cách ghi kích thước và khả năng trả lời hệ thống câu hỏi ôn tập lý thuyết. Hướng dẫn tự học yêu cầu sinh viên hoàn thành toàn bộ các bài toán đồ thức trong giáo trình và tự vẽ nháp phân tích các khối ghép trước khi thực hiện bản vẽ kỹ thuật hoàn chỉnh.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện các đặc điểm quy chuẩn và tính thực tiễn thông qua các nội dung kỹ thuật:

  • Tuân thủ chuẩn mực Tiêu chuẩn Quốc gia (TCVN) và Quốc tế (ISO): Giáo trình hệ thống hóa đầy đủ các quy định về tiêu chuẩn trình bày bản vẽ hiện hành, bao gồm TCVN 2-74 (khổ giấy), TCVN 6-85 (chữ viết kỹ thuật), TCVN 8-1993 (đường nét), quy chuẩn dung sai lắp ghép và độ nhám bề mặt.

  • Chuẩn hóa khung tên theo hai môi trường ứng dụng: Giáo trình phân định rõ ràng giữa hai mẫu khung tên:

    1. Khung tên dùng trong trường học: Gồm 9 chỉ mục cơ bản phục vụ quản lý học tập và kiểm tra (Tên bản vẽ, Vật liệu, Tỷ lệ, Ký hiệu bản vẽ, Tên người vẽ, Ngày hoàn thành, Chữ ký người kiểm tra, Ngày kiểm tra, Tên trường lớp).
    2. Khung tên dùng trong sản xuất: Gồm 22 chỉ mục chi tiết theo quy cách công nghiệp (Tên sản phẩm, Ký hiệu tài liệu, Số lượng, Khối lượng, Tỷ lệ, Cơ quan phát hành, Chữ ký các bộ phận thiết kế/kiểm tra/duyệt, Miền sửa đổi...).

  • Tích hợp liên ngành Xây dựng – Cơ khí – Điện nước: Không giới hạn ở hình học cơ sở, giáo trình tích hợp trực tiếp kiến thức bản vẽ kiến trúc (mặt bằng, mặt đứng, mặt cắt công trình), bản vẽ cơ khí (ren, mối ghép hàn, bản vẽ lắp ráp) và bản vẽ sơ đồ hệ thống điện, cấp thoát nước, truyền động cơ khí, hệ thống thủy lực và khí nén.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Tài liệu học tập bắt buộc đối với học sinh trình độ Trung cấp và sinh viên trình độ Cao đẳng nghề Điện nước thuộc các trường đào tạo nghề kỹ thuật và cơ điện xây dựng.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức hình học phẳng và hình học không gian cơ bản trong chương trình trung học cơ sở; có khả năng sử dụng các dụng cụ đo lường và vẽ hình học cơ bản.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ thiết lập đề cương bài giảng, phân bổ thời lượng giảng dạy lý thuyết (từ 3 đến 7 giờ/bài), hướng dẫn thực hành (1 giờ/bài) và xây dựng ngân hàng đề kiểm tra định kỳ (1 giờ/bài kiểm tra).
  • Kỹ thuật viên và công nhân kỹ thuật: Làm tài liệu tham khảo, tra cứu quy chuẩn đường nét, ký hiệu mối ghép ren, mối hàn, ký hiệu thiết bị xây dựng và phương pháp đọc bản vẽ thi công điện nước tại công trường.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề Điện nước, đồng thời phù hợp cho công nhân, kỹ thuật viên cần củng cố kiến thức đọc bản vẽ kỹ thuật cơ sở và bản vẽ thi công công trình.

2. Cần kiến thức nền nào để học?

Người học chỉ cần kiến thức hình học không gian cơ bản (điểm, đường thẳng, mặt phẳng, các khối đa diện, khối tròn xoay) và kỹ năng thao tác với dụng cụ vẽ kỹ thuật cầm tay như thước T, êke, compa.

3. Điểm khác biệt so với các giáo trình Vẽ kỹ thuật khác là gì?

Giáo trình kết hợp cả hai khối kiến thức: phần kỹ thuật cơ sở (hình chiếu vuông góc, giao tuyến, hình chiếu trục đo) và phần ứng dụng chuyên sâu cho nghề điện nước (bản vẽ xây dựng nhà, mối ghép cơ khí, sơ đồ mạng điện nước, sơ đồ khí nén thủy lực).

4. Làm sao để tự học hiệu quả?

Cần thực hiện tuần tự từ Chương 1 đến Chương 11; hoàn thành đầy đủ hệ thống câu hỏi lý thuyết và bài tập dựng đồ thức tọa độ; thực hành phân tích khối ghép phức tạp thành các khối cơ bản trước khi dựng 3 hình chiếu vuông góc.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống bảng số liệu tiêu chuẩn (TCVN 2-74, TCVN 6-85, TCVN 8-1993), bảng tỷ lệ bản vẽ, mẫu khung tên kỹ thuật và danh mục tài liệu tham khảo chuyên ngành xây dựng - cơ điện.

Kết luận (150 từ)

Giáo trình Vẽ Kỹ thuật (Mã môn MH07) của Trường Cao đẳng Cơ điện Xây dựng Việt Xô cung cấp hệ thống kiến thức nền tảng và phương pháp luận chuẩn xác về đồ họa kỹ thuật. Giáo trình dẫn dắt người học theo lộ trình sư phạm chặt chẽ: bắt đầu từ các tiêu chuẩn biểu diễn hình học, hệ thống ba mặt phẳng hình chiếu, kỹ thuật giao tuyến và hình chiếu trục đo (Chương 1 – 6), tiếp nối sang năng lực ứng dụng thực tế thông qua việc đọc bản vẽ xây dựng, bản vẽ chi tiết cơ khí, mối ghép, bản vẽ lắp và sơ đồ hệ thống điện nước chuyên ngành (Chương 7 – 11). Tài liệu là cơ sở khoa học phục vụ trực tiếp cho quá trình học tập các mô-đun chuyên môn và hoạt động thi công kỹ thuật thực tế.
