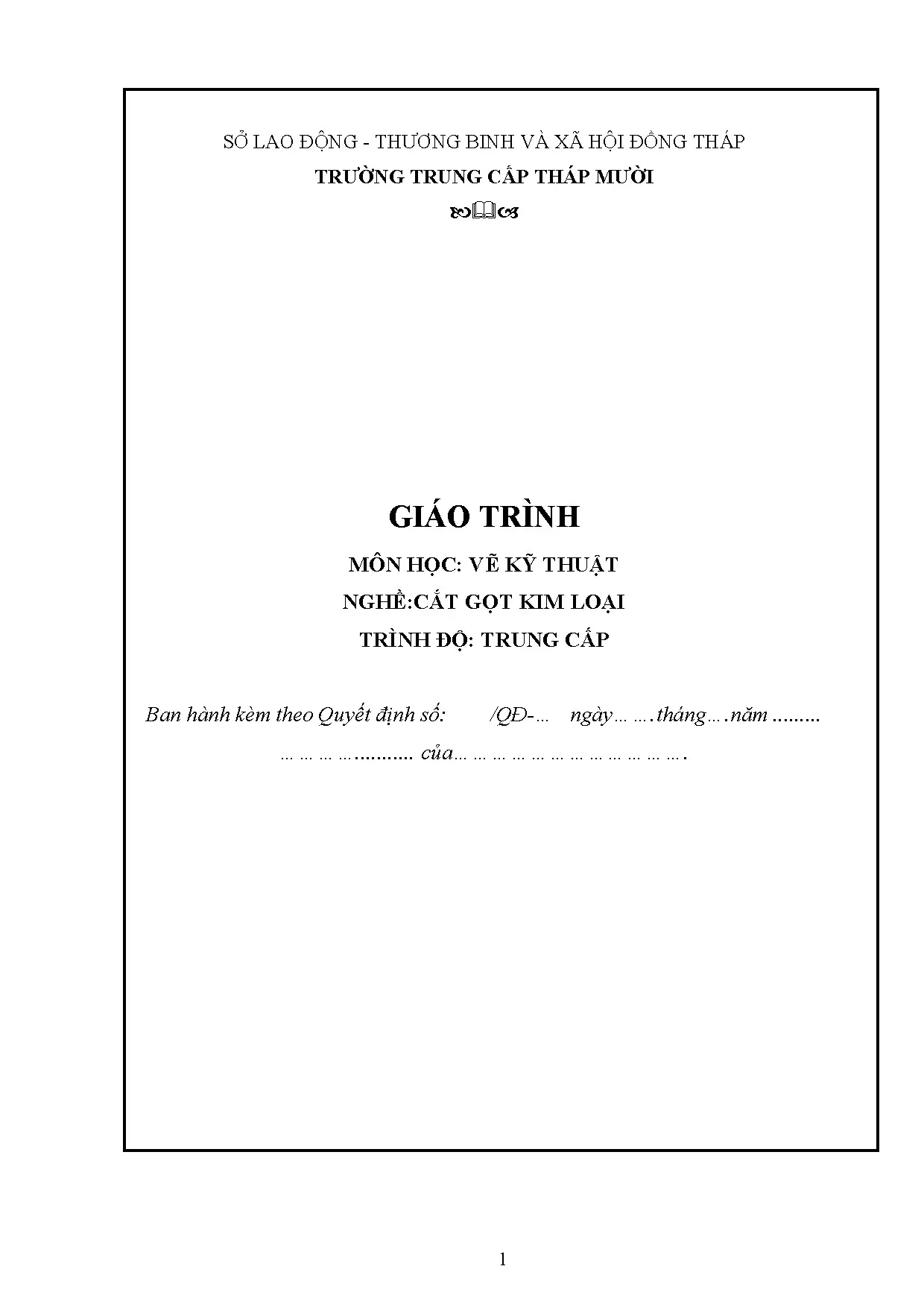

Giáo Trình Môn Học Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại

Giáo trình kỹ thuật về vẽ kỹ thuật nghề cắt gọt kim loại trình độ trung cấp, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến nâng cao.

• Tác giả: Nguyễn Văn Mười
• Trường học: Trường Trung Cấp Tháp Mười
• Chuyên ngành: Vẽ Kỹ Thuật
• Đề tài: Giáo Trình Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại
• Loại tài liệu: giáo trình
• Địa điểm: Đồng Tháp

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT
• 1.1. Vật liệu – dụng cụ vẽ và cách sử dụng
• 1.2. Tiêu chuẩn nhà nước về bản vẽ kỹ thuật. Trình tự lập bản vẽ
• 1.3. ÔN TẬP
• 2. CHƯƠNG 2: VẼ HÌNH HỌC
• 2.1. Dựng đường thẳng song song, đường thẳng vuông góc, dựng và chia góc
• 2.2. Chia đều đoạn thẳng, chia đều đường tròn. Vẽ nối tiếp. Vẽ một số đường cong hình học
• 2.3. ÔN TẬP
• 3. CHƯƠNG 3: HÌNH CHIẾU VUÔNG GÓC
• 3.1. Khái niệm về các phép chiếu
• 3.2. Hình chiếu của điểm
• 3.3. Hình chiếu của đường thẳng
• 3.4. Hình chiếu của mặt phẳng. Hình chiếu của các khối hình học. Hình chiếu của vật thể đơn giản
• 3.5. ÔN TẬP
• 4. CHƯƠNG 4: BIỂU DIỄN VẬT THỂ
• 4.1. Hình trích
• 4.2. ÔN TẬP
• 5. CHƯƠNG 5: HÌNH CHIẾU TRỤC ĐO
• 5.1. Khái niệm về hình chiếu trục đo
• 5.2. Các loại hình chiếu trục đo. Cách dựng hình chiếu trục đo
• 5.3. ÔN TẬP
• 6. CHƯƠNG 6: VẼ QUY ƯỚC CÁC MỐI GHÉP CƠ KHÍ
• 6.1. Mối ghép ren. Mối ghép then, then hoa và chốt. Mối ghép hàn, đinh tán
• 7. CHƯƠNG 7: BÁNH RĂNG - LÒ XO
• 7.1. Khái niệm chung về bánh răng, lò xo. Một số yếu tố của bánh răng trụ
• 7.2. Cách vẽ quy ước bánh răng. Vẽ quy ước bộ truyền bánh răng
• 7.3. ÔN TẬP
• 8. CHƯƠNG 8: BẢN VẼ CHI TIẾT - BẢN VẼ LẮP
• 8.1. Bản vẽ chi tiết. Bản vẽ lắp
• 8.2. ÔN TẬP

Tóm tắt

I. Tổng quan về Giáo Trình Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại

Giáo trình Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại là tài liệu quan trọng trong việc đào tạo kỹ thuật viên và công nhân kỹ thuật. Môn học này cung cấp kiến thức cơ bản về bản vẽ kỹ thuật, giúp học viên nắm vững các kỹ năng cần thiết để thực hiện các bản vẽ trong ngành cắt gọt kim loại. Bản vẽ kỹ thuật không chỉ là ngôn ngữ của kỹ thuật mà còn là phương tiện thông tin kỹ thuật trong mọi lĩnh vực sản xuất.

1.1. Lịch sử phát triển của môn Vẽ Kỹ Thuật

Môn Vẽ Kỹ Thuật đã phát triển từ nhu cầu ghi lại các dự án và kết quả tính toán trong sản xuất. Từ thế kỷ XVIII, với sự phát triển của ngành công nghiệp, bản vẽ kỹ thuật đã trở thành một phần không thể thiếu trong thiết kế và chế tạo.

1.2. Vai trò của Vẽ Kỹ Thuật trong ngành Cắt Gọt Kim Loại

Vẽ Kỹ Thuật đóng vai trò quan trọng trong việc truyền đạt thông tin kỹ thuật. Nó giúp học viên hiểu rõ hơn về các chi tiết và quy trình trong ngành cắt gọt kim loại, từ đó nâng cao hiệu quả công việc.

II. Những Thách Thức trong Việc Học Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại

Học viên thường gặp nhiều thách thức khi tiếp cận môn Vẽ Kỹ Thuật. Những khó khăn này có thể đến từ việc nắm bắt các quy tắc, tiêu chuẩn và kỹ thuật vẽ. Đặc biệt, việc áp dụng lý thuyết vào thực hành là một trong những vấn đề lớn nhất.

2.1. Khó khăn trong việc nắm bắt tiêu chuẩn vẽ

Tiêu chuẩn vẽ kỹ thuật rất đa dạng và phức tạp. Học viên cần phải nắm vững các quy định của TCVN và tiêu chuẩn quốc tế để có thể thực hiện các bản vẽ chính xác.

2.2. Thách thức trong việc thực hành vẽ

Việc thực hành vẽ kỹ thuật đòi hỏi sự kiên nhẫn và chính xác. Học viên cần phải luyện tập thường xuyên để cải thiện kỹ năng và tự tin hơn trong việc lập bản vẽ.

III. Phương Pháp Học Vẽ Kỹ Thuật Hiệu Quả trong Nghề Cắt Gọt Kim Loại

Để học Vẽ Kỹ Thuật hiệu quả, học viên cần áp dụng các phương pháp học tập phù hợp. Việc kết hợp lý thuyết và thực hành sẽ giúp nâng cao khả năng tiếp thu và ứng dụng kiến thức.

3.1. Kết hợp lý thuyết và thực hành

Học viên nên tham gia vào các buổi thực hành để áp dụng lý thuyết vào thực tế. Điều này giúp củng cố kiến thức và nâng cao kỹ năng vẽ.

3.2. Sử dụng tài liệu tham khảo và giáo trình

Việc tham khảo các tài liệu và giáo trình chất lượng sẽ giúp học viên nắm vững kiến thức và kỹ năng cần thiết cho môn học.

IV. Ứng Dụng Thực Tiễn của Vẽ Kỹ Thuật trong Ngành Cắt Gọt Kim Loại

Vẽ Kỹ Thuật không chỉ là môn học lý thuyết mà còn có nhiều ứng dụng thực tiễn trong ngành cắt gọt kim loại. Các bản vẽ kỹ thuật được sử dụng trong thiết kế, chế tạo và kiểm tra sản phẩm.

4.1. Ứng dụng trong thiết kế sản phẩm

Bản vẽ kỹ thuật là công cụ quan trọng trong việc thiết kế sản phẩm. Nó giúp các kỹ sư và nhà thiết kế truyền đạt ý tưởng và thông tin kỹ thuật một cách rõ ràng.

4.2. Vai trò trong quy trình sản xuất

Trong quy trình sản xuất, bản vẽ kỹ thuật giúp công nhân hiểu rõ các bước thực hiện và đảm bảo chất lượng sản phẩm. Điều này góp phần nâng cao hiệu quả sản xuất.

V. Kết Luận và Tương Lai của Giáo Trình Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại

Giáo trình Vẽ Kỹ Thuật Nghề Cắt Gọt Kim Loại là nền tảng quan trọng cho việc đào tạo kỹ thuật viên. Tương lai của môn học này sẽ tiếp tục phát triển để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp.

5.1. Tầm quan trọng của giáo trình trong đào tạo

Giáo trình cung cấp kiến thức và kỹ năng cần thiết cho học viên, giúp họ tự tin hơn trong công việc sau này.

5.2. Xu hướng phát triển của môn học

Với sự phát triển của công nghệ, giáo trình sẽ được cập nhật thường xuyên để phù hợp với thực tiễn sản xuất và nhu cầu của thị trường.

Nội dung chính

Dưới đây là bài viết tổng quan học thuật cho giáo trình theo đúng cấu trúc, dung lượng và các tiêu chuẩn mô tả thư mục:

---

Tổng quan về giáo trình (250-300 từ)

Giáo trình môn học Vẽ kỹ thuật (Mã môn học: MH10) do Trường Trung cấp Tháp Mười (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) ban hành, với sự tham gia biên soạn của các tác giả Nguyễn Văn Mười và Huỳnh Văn Hoàng. Trong chương trình đào tạo nghề Cắt gọt kim loại, môn học được xếp vào vị trí kỹ thuật cơ sở và bố trí giảng dạy ở học kỳ 1, đóng vai trò tạo tiền đề lý thuyết và kỹ năng trực quan trước khi người học tiếp cận các mô đun chuyên môn nghề.

Mục tiêu học tập của giáo trình tập trung trang bị cho người học ba nhóm năng lực chính:

1. Kiến thức: Nắm vững hệ thống Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO) về trình bày bản vẽ; hiểu các nguyên lý phép chiếu vuông góc, phương pháp biểu diễn vật thể, quy ước chi tiết cơ khí tiêu chuẩn, cũng như quy trình lập bản vẽ chi tiết và đọc bản vẽ lắp.
2. Kỹ năng: Đọc và lập được bản vẽ chi tiết gia công cơ khí; biểu diễn chính xác vật thể theo đúng quy chuẩn kỹ thuật; đọc hiểu bản vẽ lắp ráp cụm chi tiết.
3. Năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc chuẩn xác, tính cẩn thận, kỷ luật và tinh thần trách nhiệm trong môi trường kỹ thuật.

Cấu trúc giáo trình đi từ quy chuẩn cơ sở, phương pháp dựng hình học phẳng, lý luận phép chiếu hình học không gian, đến các quy ước biểu diễn chi tiết cơ khí và bản vẽ hoàn chỉnh. Điểm đặc thù của tài liệu là nội dung được chuẩn hóa trực tiếp phục vụ chuyên môn cắt gọt kim loại, gắn liền các bài tập dựng hình với các chi tiết máy trong sản xuất thực tế.

+-------------------------------------------------------------------------------+
|                      CẤU TRÚC ĐÀO TẠO MÔN VẼ KỸ THUẬT                         |
+-------------------------------------------------------------------------------+
| Giai đoạn 1: Nền tảng tiêu chuẩn & Kỹ thuật vẽ hình học (Chương 1 - Chương 2)  |
| Giai đoạn 2: Lý luận phép chiếu & Biểu diễn vật thể (Chương 3 - Chương 5)     |
| Giai đoạn 3: Quy ước chi tiết máy & Bản vẽ kỹ thuật cơ khí (Chương 6 - Chương 8)|
+-------------------------------------------------------------------------------+

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm Bài mở đầu và 8 chương chuyên đề được sắp xếp theo logic diễn tiến từ nền tảng quy chuẩn đến ứng dụng thực hành:

• Bài mở đầu: Trình bày sơ lược lịch sử phát triển của bản vẽ kỹ thuật, đóng góp của nhà bác học người Pháp Gaspard Monge (1746–1818) đối với phương pháp hình chiếu vuông góc, cùng nhiệm vụ của môn học trong đào tạo kỹ thuật.
• Chương 1: Tiêu chuẩn trình bày bản vẽ kỹ thuật: Hướng dẫn sử dụng vật liệu, dụng cụ (giấy vẽ, bút chì H/B, ván vẽ, thước T, êke, compa); quy định về khổ giấy (A0–A4 theo dãy ISO-A), khung bản vẽ, khung tên (TCVN 3821-83), tỉ lệ (TCVN 3-74 / ISO 5455-1979), chữ viết kiểu A và B (TCVN 6-85 / ISO 3098-1:2000), hệ thống đường nét (TCVN 8-1993 / ISO 128-1982), nguyên tắc ghi kích thước (TCVN 5705-1993 / ISO 129:1993) và quy trình 5 bước lập bản vẽ.
• Chương 2: Vẽ hình học: Phương pháp dựng đường thẳng song song, đường vuông góc; chia đều đoạn thẳng và đường tròn (3, 4, 5, 6, 8, 10 phần); vẽ nối tiếp dựa trên hai định lý tiếp xúc; dựng đường elíp và đường thân khai của đường tròn.
• Chương 3: Hình chiếu vuông góc: Bản chất các phép chiếu (xuyên tâm, song song, vuông góc); hệ thống ba mặt phẳng chiếu ($P_1, P_2, P_3$) và ba trục tọa độ ($Ox, Oy, Oz$); đồ thức của điểm, đường thẳng (song song, vuông góc, bất kỳ), mặt phẳng (xác định qua vết của mặt phẳng); hình chiếu của khối đa diện (hình hộp chữ nhật, lăng trụ, chóp) và khối tròn (trụ, nón, cầu).
• Chương 4: Biểu diễn vật thể: Các phương pháp biểu diễn nâng cao, hình trích, hình cắt và mặt cắt nhằm thể hiện phần khuất bên trong cấu trúc vật thể.
• Chương 5: Hình chiếu trục đo: Khái niệm, phân loại các hệ hình chiếu trục đo cơ bản, hệ số biến dạng và phương pháp dựng hình khối không gian.
• Chương 6: Vẽ quy ước các mối ghép cơ khí: Quy ước biểu diễn mối ghép tháo được (ren, then, then hoa, chốt) và mối ghép không tháo được (hàn, đinh tán).
• Chương 7: Bánh răng - Lò xo: Thông số hình học cơ bản của bánh răng trụ, phương pháp vẽ quy ước chi tiết răng, bộ truyền bánh răng và lò xo.
• Chương 8: Bản vẽ chi tiết - Bản vẽ lắp: Yêu cầu, bố cục và trình tự đọc/lập bản vẽ chi tiết; phương pháp đọc và phân tích bản vẽ lắp ráp trong cơ khí chế tạo.

       [Quy chuẩn TCVN/ISO]
                │
                ▼
       [Vẽ hình học phẳng]
                │
                ▼
   [Lý luận hình chiếu 3D (Monge)]
                │
                ▼
   [Biểu diễn chi tiết & Mối ghép]
                │
                ▼
   [Bản vẽ chi tiết & Bản vẽ lắp]

Kiến thức nền tảng được xây dựng

• Hệ thống lý thuyết cơ sở: Phương pháp các hình chiếu vuông góc của Gaspard Monge; quan hệ hình học không gian giữa điểm, đường thẳng và mặt phẳng qua hệ tọa độ $Oxyz$ và hệ thống trải phẳng mặt phẳng chiếu.
• Nguyên lý tiếp xúc và quỹ tích: Hai định lý tiếp xúc hình học; định nghĩa quỹ tích elíp dựa trên hai tiêu điểm cố định; nguyên lý đường thân khai hình thành từ đường thẳng lăn không trượt trên đường tròn cơ sở.
• Hệ quy chuẩn tiêu chuẩn hóa: Nguyên tắc tỉ lệ chiều rộng nét vẽ ($\ge 2:1$ giữa nét đậm và nét mảnh); quy tắc ưu tiên khi các nét vẽ trùng nhau (Nét liền đậm $\rightarrow$ Nét đứt $\rightarrow$ Nét chấm gạch mảnh $\rightarrow$ Nét liền mảnh); quy tắc ghi kích thước theo giá ngang, góc nghiêng và ký hiệu chuyên dụng ($\varnothing, R, \square, \text{Cầu}$).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác với dụng cụ vẽ cơ khí; bố cục khung bản vẽ và khung tên theo TCVN 3821-83; kẻ chữ kỹ thuật theo đúng tỉ lệ chiều cao $h$ và chiều rộng nét $d$; thể hiện chính xác các loại đường nét theo TCVN 8-1993.
• Kỹ năng phân tích (Analytical skills): Phân tích kết cấu hình học của vật thể không gian từ 3 hình chiếu vuông góc; phát hiện sai sót về đường nét, cách bố trí mũi tên và đường gióng kích thước trên bản vẽ kỹ thuật.
• Năng lực thực hành nghề nghiệp (Practical competencies): Triển khai lập bản vẽ chi tiết gia công cơ khí hoàn chỉnh qua 5 bước; đọc hiểu các thông số kỹ thuật, ký hiệu mối ghép và dung sai trên bản vẽ lắp ráp nghề cắt gọt kim loại.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo định hướng sư phạm kỹ thuật thực hành, tích hợp chặt chẽ giữa lý thuyết quy chuẩn và bài tập thao tác:

• Phương pháp tiếp cận sư phạm: Sử dụng phương pháp trực quan hóa không gian. Giảng viên triển khai lý thuyết phép chiếu thông qua mô hình đồ thức ba mặt phẳng ($P_1, P_2, P_3$), sau đó hướng dẫn người học quy trình trải phẳng mặt phẳng để hình thành bản vẽ 2D.
• Hệ thống bài tập thực hành:
  • Bài tập thao tác dụng cụ: Phối hợp thước T và êke góc $30^\circ$, $45^\circ$ để kẻ các đường thẳng song song, đường thẳng đứng và dựng các góc đặc biệt ($15^\circ, 75^\circ, 105^\circ, 165^\circ$).
  • Bài tập dựng hình học: Chia đều đoạn thẳng bằng phương pháp đường thẳng song song cách đều; chia đường tròn thành 3, 4, 5, 6, 8, 10 phần bằng compa và thước thẳng; dựng đường thân khai bánh răng qua 12 điểm chia.
  • Bài tập đồ thức: Tìm hình chiếu thứ ba của điểm, đường thẳng, khối đa diện khi biết trước hai hình chiếu.
  • Bài tập phân tích lỗi sai: Xác định và sửa lỗi về quy cách đường nét và quy tắc bố trí kích thước (tránh giao cắt, ghi kích thước song song so le, bố trí mũi tên ngoài đường gióng).
• Phương pháp đánh giá kết quả:
  • Đánh giá thường xuyên qua các bài vẽ thực hành trên khổ giấy A4 và A3 theo khung tên mẫu quy định.
  • Đánh giá định kỳ bằng bài tập tổng hợp: đọc một bản vẽ lắp cơ khí, tách và lập bản vẽ chi tiết cho một chi tiết máy theo đúng các tiêu chuẩn TCVN.
• Hướng dẫn tự học: Người học cần tuân thủ nghiêm ngặt quy trình 5 bước lập bản vẽ: (1) Chuẩn bị vật liệu/dụng cụ $\rightarrow$ (2) Vẽ mờ khung tên và đường tâm/trục $\rightarrow$ (3) Tô đậm đường nét theo thứ tự ưu tiên $\rightarrow$ (4) Ghi kích thước và viết chữ/số $\rightarrow$ (5) Kiểm tra, tẩy xóa nét thừa.

+------------------------------------------------------------------------------------+
|                         QUY TRÌNH 5 BƯỚC LẬP BẢN VẼ KỸ THUẬT                       |
+------------------------------------------------------------------------------------+
| [Bước 1: Chuẩn bị]  --> Giấy vẽ, ván vẽ, thước T, êke, compa, bút chì H & B        |
| [Bước 2: Vẽ mờ]     --> Khung vẽ, khung tên, bố cục hình chiếu, đường tâm/trục     |
| [Bước 3: Tô đậm]    --> Cung tròn/đường tròn (bé -> lớn), đường ngang, đứng, xiên  |
| [Bước 4: Ghi chữ]   --> Ghi kích thước số khổ 3.5, tiêu đề khổ 5 theo TCVN 6-85    |
| [Bước 5: Kết thúc]  --> Kiểm tra toàn diện, tẩy xóa nét thừa, hoàn thiện bản vẽ    |
+------------------------------------------------------------------------------------+

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình sở hữu hệ thống dữ liệu kỹ thuật được chuẩn hóa đồng bộ theo các tiêu chuẩn kỹ thuật hiện hành của Việt Nam và quốc tế:

• Tích hợp hệ thống TCVN tương thích ISO: Toàn bộ hệ thống ký hiệu, quy tắc và thuật ngữ trong tài liệu đều dẫn chiếu trực tiếp đến các văn bản tiêu chuẩn tương ứng:
  • Khổ giấy: TCVN 2-74 tương ứng ISO 5457-1999 (Quy định khổ chính A0, A1, A2, A3, A4 với mã số 44, 24, 22, 12, 11).
  • Tỉ lệ biểu diễn: TCVN 3-74 tương ứng ISO 5455-1979.
  • Khung bản vẽ và khung tên sản xuất: TCVN 3821-83.
  • Chữ viết kỹ thuật: TCVN 6-85 phù hợp ISO 3098-1:2000.
  • Quy cách đường nét: TCVN 8-1993 phù hợp ISO 128-1982.
  • Nguyên tắc ghi kích thước: TCVN 5705-1993 phù hợp ISO 129:1993.
• Nội dung gắn liền với sản xuất cơ khí: Tài liệu xây dựng trọng tâm vào các mối ghép và chi tiết định hình trong nghề cắt gọt kim loại như: mối ghép ren, then bằng, then bán nguyệt, then hoa, chốt định vị, mối ghép hàn, đinh tán và thông số hình học bánh răng trụ.
• Định hướng công nghệ: Bên cạnh kỹ năng dựng hình thủ công bằng dụng cụ truyền thống, bài mở đầu của giáo trình khẳng định xu hướng hoàn thiện bản vẽ kỹ thuật tự động hóa bằng hệ thống máy tính điện tử trong môi trường công nghiệp hiện đại.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Người học mục tiêu: Học sinh trình độ Trung cấp, sinh viên Cao đẳng và Đại học kỹ thuật chuyên ngành Cắt gọt kim loại, Công nghệ Chế tạo máy, Cơ khí động lực và Kỹ thuật cơ điện tử. Môn học được định vị cho giai đoạn khởi đầu chương trình đào tạo (học kỳ 1).
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức hình học cơ bản của chương trình phổ thông, bao gồm hình học phẳng (dựng hình, đường tròn, góc) và khái niệm hình học không gian (quan hệ song song, vuông góc).
• Giảng viên chuyên ngành: Sử dụng tài liệu làm khung chương trình chuẩn để soạn bài giảng lý thuyết môn MH10, xây dựng hệ thống bài tập thực hành vẽ kỹ thuật và thiết lập tiêu chí chấm điểm bản vẽ theo TCVN.
• Kỹ thuật viên và công nhân sản xuất: Tài liệu là nguồn tra cứu quy chuẩn đường nét, ký hiệu kích thước, bảng tra khổ chữ và quy ước mối ghép cơ khí trong quá trình đọc - hiểu bản vẽ thi công tại các xưởng gia công cắt gọt kim loại.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Giáo trình được biên soạn phục vụ học sinh hệ Trung cấp nghề Cắt gọt kim loại, đồng thời là tài liệu học tập kỹ thuật cơ sở cho sinh viên các hệ Cao đẳng, Đại học kỹ thuật và công nhân cơ khí cần củng cố kiến thức đọc bản vẽ.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học?
Chỉ cần nắm vững kiến thức toán học và hình học không gian cơ bản ở bậc phổ thông. Mọi quy tắc kỹ thuật, từ thao tác gọt bút chì, dán giấy lên ván vẽ đến các phép chiếu phức tạp, đều được hướng dẫn từ đầu trong giáo trình.

3. Điểm khác biệt của giáo trình này so với các tài liệu vẽ kỹ thuật đại cương?
Tài liệu tập trung chuyên sâu vào các ứng dụng thực tế của nghề cắt gọt kim loại: dành trọn 3 chương (Chương 6, 7, 8) để mô tả chi tiết các mối ghép cơ khí, thông số bánh răng trụ, bộ truyền bánh răng và quy trình thực hành trên bản vẽ chi tiết gia công.

4. Phương pháp nào giúp tự học giáo trình này hiệu quả?
Người học cần kết hợp đọc lý thuyết với thực hành vẽ tay theo đúng 5 bước lập bản vẽ; giải toàn bộ các bài tập ôn tập ở cuối mỗi chương, đặc biệt là các bài tập sửa lỗi sai đường nét và sai cách ghi kích thước.

5. Giáo trình có đề cập đến các hệ thống tiêu chuẩn kỹ thuật nào?
Giáo trình tích hợp đồng bộ các Tiêu chuẩn Việt Nam (TCVN 2-74, TCVN 3-74, TCVN 6-85, TCVN 8-1993, TCVN 3821-83, TCVN 5705-1993) và các Tiêu chuẩn Quốc tế tương đương (ISO 128, ISO 129, ISO 3098, ISO 5455, ISO 5457).

---

Kết luận (150 từ)

Giáo trình môn học Vẽ kỹ thuật (MH10) của Trường Trung cấp Tháp Mười là tài liệu học tập kỹ thuật cơ sở, hệ thống hóa đầy đủ lý luận phép chiếu hình học và các quy chuẩn biểu diễn kỹ thuật theo chuẩn TCVN và ISO.

Sau khi hoàn thành học phần này, người học hình thành tư duy không gian và kỹ năng đọc - lập bản vẽ kỹ thuật, tạo nền tảng trực tiếp để tiếp tục học tập các mô đun chuyên môn như Tiện, Phay, Bào, Mài, Nguội và Công nghệ gia công trên máy CNC.

Để mở rộng kiến thức, người học có thể tham khảo thêm các tập văn bản Tiêu chuẩn Quốc gia TCVN chuyên ngành Cơ khí và các tài liệu hướng dẫn ứng dụng phần mềm vẽ kỹ thuật trên máy tính (CAD).

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TIÊU CHUẨN TRÌNH BÀY BẢN VẼ KỸ THUẬT Giới thiệu:Nội dung chính của chương này là trình bày: Vật liệu – dụng cụ vẽ và cách sử dụng. Tiêu chuẩn nhà nước về bản vẽ kỹ thuật. Trình tự lập bản vẽ. Mục tiêu: - Trình bày được các kiến thức cơ bản về tiêu chuẩn trình bày bản vẽ.

- Lựa chọn và sử dụng thành thạo các loại dụng cụ vẽ. - Rèn luyện được tính kỷ luật, nghiêm túc, có tinh thần trách nhiệm cao trong học tập. - Chủ động, tích cực thực hiện nhiệm vụ trong quá trình học. Nội dung chính: 1.

Vật liệu – dụng cụ vẽ và cách sử dụng: 1. Giấy vẽ + Đặc điểm : hơi dầy, cứng và một mặt nhẵn, một mặt ráp + Khi vẽ : Vẽ trên mặt nhẵn 1. Bút chì + Loại cứng : Ký hiệu H, 2H, 3H, 4H (Độ cứng tăng theo hệ số) + Loại mềm : Ký hiệu B, 2B, 3B, 4B (Độ mền tăng theo hệ số) Cách gọt bút chì như hình vẽ Hình 1. Bút chì Loại H, HB: Dùng để vẽ các nét mờ, nét mảnh.

Loại B, 2B: Dùng để vẽ các nét đậm và viết chữ. Chú ý : Khi dùng nên có giấy ráp để mài đầu bút chì 1. Dụng cụ vẽ và cách sử dụng 1. Ván vẽ 10 - Gỗ mềm, có nẹp cứng tránh cong vênh - Khi vẽ, mặt ván vẽ hơi dốc xuống người vẽ Hình 1.

Thước T - Dùng để vẽ các đường thẳng // nằm ngang - Khi vẽ cạnh đầu chữ T ép sát mép trái ván vẽ, chỉ vẽ cạnh trên của thân Hình 1. Thước T thước 1. Êke - Bằng nhựa hoặc gỗ. Một bộ gồm 2 chiếc - Một chiếc góc nhon 300, một chiếc góc nhọn 450 - Phối hợp thước T kẻ các đường Hình 1.

Êke thẳng đứng - Hai Êke phối hợp kẻ các đường // có hướng bất kỳ. Compa: Dùng dể vẽ các đường tròn Hình 1. Tiêu chuẩn nhà nước về bản vẽ kỹ thuật. Khổ giấy, khung bản vẽ, khung tên 11 2.

Khổ giấy Khổ giấy được xác định bằng các kích thước mép ngoài của bản vẽ. Các khổ giấy có hai loại: các khổ giấy chính và các khổ giấy phụ. Khổ chính gồm có khổ có kích thước 1189x841 với diện tích 1m2 và các khổ khác được chia từ khổ giấy này. Các khổ giấy chính của TCVN 2-74 (hình 1.1) tương ứng với các khổ giấy dãy ISO-A của Tiêu chuẩn Quốc tế ISO 5457- 1999.

Khổ giấy và các phần tử của tờ giấy vẽ.Kí hiệu của mỗi khổ chính gồm hai chữ số, trong đó chữ số thứ nhất là thương của kích thước của một cạnh của khổ giấy (tính bằng mm) chia cho 297, chữ số thứ hai là thương của kích thước cạnh còn lại của khổ giấy chia cho 210. Tích của hai chữ số kí hiệu là số lượng khổ 11 chứa trong khổ giấy đó. Ví dụ khổ 22 gồm có 2x2=4 khổ 11 nằm trong đó. Kí hiệu và kích thước của các khổ giấy chính nhưbảng 2.

Các khổ giấy chính Bảng 2. Kích thước và ký hiệu các loại khổ giấy Kí hiệu khổ giấy 44 24 22 12 11 Kích thước các cạnh 1189x841 594x841 594x420 297x420 297x210 khổ giấy (mm) Kí hiệu tương ứng A0 A1 A2 A3 A4 12 2. Khung bản vẽ - khung tên Hình 2. Khung bản vẽ - Khung tên Nội dung khung bản vẽ và khung tên của bản vẽ dùng trong sản xuất được qui định trong tiêu chuẩn TCVN 3821-83.

- Khung bản vẽ: Được vẽ bằng nét liền đậm và cách đều mép khổ giấy 5mm. Khi cần đóng thành tập thì cạnh trái khung bản vẽ được vẽ cách mép khổ giấy 25mm. - Khung tên:Được đặt ở góc phải phiá dưới của bản vẽ. Khung tên có thể đặt theo cạnh ngắn hay cạnh dài của khung bản vẽ (hình 2.

Kích thước và nội dung khung tên của bản vẽ dùng trong học tập nhưhình mẫu sau (hình 2. Khung tên mẫu 2. Tỉ lệ Trên các bản vẽ kỹ thuật, tùy theo độ lớn và mức độ phức tạp của vật thể mà ta chọn tỉ lệ thích hợp. Tỉ lệ của bản vẽ là tỉ số giữa kích thước đo được trên hình biểu diễn với kích thước tương ứng đo được trên vật thể.

Trị số kích thước ghi trên hình biểu diễn không phụ thuộc vào tỉ lệ cuả hình biểu diễn đó. Trị số kích thước là kích thước thực của của vật thể. 13 Tiêu chuẩn TCVN 3-74 tương ứng với Tiêu chuẩn Quốc tế ISO 5455- 1979. Tỉ lệ qui định các hình biểu diễn trên các bản vẽ cơ khí phải chọn tỉ lệ trong các dãy sau (bảng 2.

Bảng tỉ lệ theo tiêu chuẩn TCVN 3-74 Kí hiệu tỉ lệ là chữ TL, vídụ: TL 1:1; TL 2:1. Nếu tỉ lệ ghi ở ô dành riêng trong khung tên thì không cần ghi kí hiệu. Chữ và số Trên bản vẽ kỹ thuật ngoài hình vẽ, còn có những con số kích thước, những kí hiệu bằng chữ, những ghi chú.Chữ và chữ số đó phải được viết rõràng, thống nhất, dễ đọc và không gây lầm lẫn. TCVN 6-85 Chữ viết trên bản vẽ, qui định chữ viết gồm chữ, số và dấudùng trên bản vẽ và các tài liệu kỹ thuật.Tiêu chuẩn này phù hợp với Tiêuchuẩn Quốc tế ISO 3098 -1: 2000.

Khỗ chữ Khổ chữ (h) là giá trị được xác định bằng chiều cao của chữ hoa tínhbằng mm, có các khổ chữ sau: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Chiều rộng của nét chữ (d) phụ thuộc vào kiểu chữ và chiều cao của chữ. Kiểu chữ Có các kiểu chữ sau: - Kiểu A đứng và kiểu A nghiêng 75º với d = 1/14 h - Kiểu B đứng và kiểu B nghiêng 75º với d = 1/10 h. Các thông số của chữ được qui định như sau (bảng 2.

Các thông số của chữ viết 14 Bảng 2. Bảng qui đinh các thông số chũ viết Kích thước tương đối Thông số của chữ viết Ký hiệu Kiểu A Kiểu B Chiều cao chữ hoa h 14/14h 10/10h Chiều cao chữ thường c 10/14h 7/10h Khoảng cách giữa các chữ a 2/14h 2/10h Bước nhỏ nhất giữa các dòng b 22/14h 17/10h Khoảng cách giữa các từ e 6/14h 6/10h Chiều rộng nét chữ d 1/14h 1/10h Có thể giảm một nửa khoảng cách a giữa các chữ và chữ số có nét kề nhau, không song song với nhau như các chữ L, A, V, T. Dưới đây là mẫu chữ và số kiểu B đứng và B nghiêng: Hình 2. Mẫu chữ và số kiểu B đứng Hình 2.

Mẫu chữ và số kiểu B nghiêng 15 Hình 2. Mẫu chữ số A rập và La mã 2. Đường nét Để biểu diễn vật thể, trên bản vẽ kỹ thuật dùng các loại nét vẽ có hình dạng và kích thước khác nhau. Các loại nét vẽ được qui định trong TCVN 8- 1993 phù hợp với Tiêu chuẩn Quốc tế ISO 128 – 1982 2.

Chiều rộng các nét vẽ Các chiều rộng của nét vẽ cần chọn sao cho phù hợp với kích thước, loại bản vẽ và lấy trong dãy kích thước sau: 0,18; 0,25; 0,35; 0,5; 0,75; 1; 1,4; 2mm. Qui định dùng hai chiều rộng của nét vẽ trên cùng bản vẽ có tỉ số chiều rộng của nét đậm và nét mảnh không được nhỏ hơn 2:1. Qui tắc vẽ các nét Hình 2. Qui tắc vẽ các nét Khi hai hay nhiều nét vẽ khác loại trùng nhau thì thứ tự ưu tiên như sau: nét liền đậm, nét đứt, nét chấm gạch mảnh, nét liền mảnh.

Đối với nét đứt nằm trên đường kéo dài của nét liền thì chỗ nối tiếp đểhở. Các trường hợp khác, các đường nét cắt nhau phải vẽ chạm vào nhau. 16 Hai trục vuông góc của đường tròn vẽ bằng nét chấm gạch mảnh phải giao nhau tại giữa hai nét gạch. Nét chấm gạch mảnh phải được bắt đầu và kết thúc bởi các nét gạch.

Đối với đường tròn có đường kính nhỏ hơn 12mm,cho phép dùng nét liền mảnh thay cho nét chấm gạch mảnh. Hình dạng và ứng dụng của các loại nét như sau (hình 2. Ứng dụng các nét vẽ Bảng 2. Hình dạng và ứng dụng của các loại nét Tên đường nét Hình dạng Ứng dụng cơ bản Khung bản vẽ, khung Nét liền đậm tên, đường bao thấy, (nét cơ bản) giao tuyến thấy Đường kích thước, đường gióng kích Nét liền mảnh thước, đường gạch gạch.

Đường phân cách giữa phần hình chiếu và Nét lượn sóng phần hình cắt, đường cắt lìa. Đường bao khuất, giao Nét đứt tuyến khuất. Nét chấm gạch mảnh Đường trục, đường 17 tâm, đường chia. Biểu diễn vị trí mặt Nét cắt phẳng cắt 2.

Ghi kích thước Kích thước ghi trên bản vẽ thể hiện độ lớn cuả vật thể được biểu diễn. Ghi kích thước trên bản vẽ là vấn đề rất quan trọng khi lập bản vẽ. Kích thước phải được ghi thống nhất, rõ ràng theo các qui định cuả TCVN 5705 -1993. Qui tắc ghi kích thước.Tiêu chuẩn này phù hợp với Tiêu chuẩn Quốc tế ISO129: 1993.

Ghi kích thước- Nguyên tắc chung. Qui định chung Kích thước ghi trên bản vẽ không phụ thuộc vào tỉ lệ hình biểu diễn. Mỗi phần tử chỉ được ghi kích thước một lần trên bản vẽ, không ghi thừacũng không ghi thiếu. Đơn vị đo độ dài và sai lệch giới hạn của nó là milimét, trên bản vẽ khôngcần ghi đơn vị đo.

Nếu dùng đơn vị khác để đo độ dài là centimét, mét.thì đơn vị đo đượcghi ngay sau con số kích thước hoặc ghi nơi phần ghi chú của bản vẽ.Dùng đơn vị đo góc và sai lệch giới hạn của nó là độ, phút, giây. Các thành phần của một kích thước 2. Đường kích thước Đường kích thước được vẽ song song và có độ dài bằng đoạn thẳng cầnghi kích thước. Đường kích thước độ dài cung tròn là cung tròn đồng tâm.

Đường kích thước của góc là cung tròn có tâm ở đỉnh góc (hình 2. Các thành phần của một kích thước Đường kích thước dùng để xác định phần tử được ghi kích thước. 18 Đường kích thước được vẽ bằng nét liền mảnh và được giới hạn hai đầu bằnghai mũi tên. Độ lớn của mũi tên phụ thuộc vào bề rộng của nét liền đậm (hình 2.

Nếu đường kích thước ngắn quá thì mũi tên được vẽ phía ngoài hai đường gióng (hình 2. Nếu các đường kích thước nối tiếp nhau mà không đủ chổ để vẽ mũi tên, thì dùng dấu chấm hay vạch xiên thay cho mũi tên (hình 2. Mũi tên tên ở ngoài và vạch tên ở ngoài và tên ở ngoài xiên dấu chấm Không dùng bất kỳ đường nào của hình vẽ thay thế đường kích thước. Trong trường hợp hình vẽ là hình đối xứng, nhưng không vẽ hoàn toàn hoặc hình chiếu kết hợp hình cắt thì đường kích thước của phần tử đối xứng được vẽ không hoàn toàn (hình1.
