GIỚI THIỆU VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT ĐIỆN (MÃ SỐ: MH 13)

Tổng quan về giáo trình (250-300 từ)

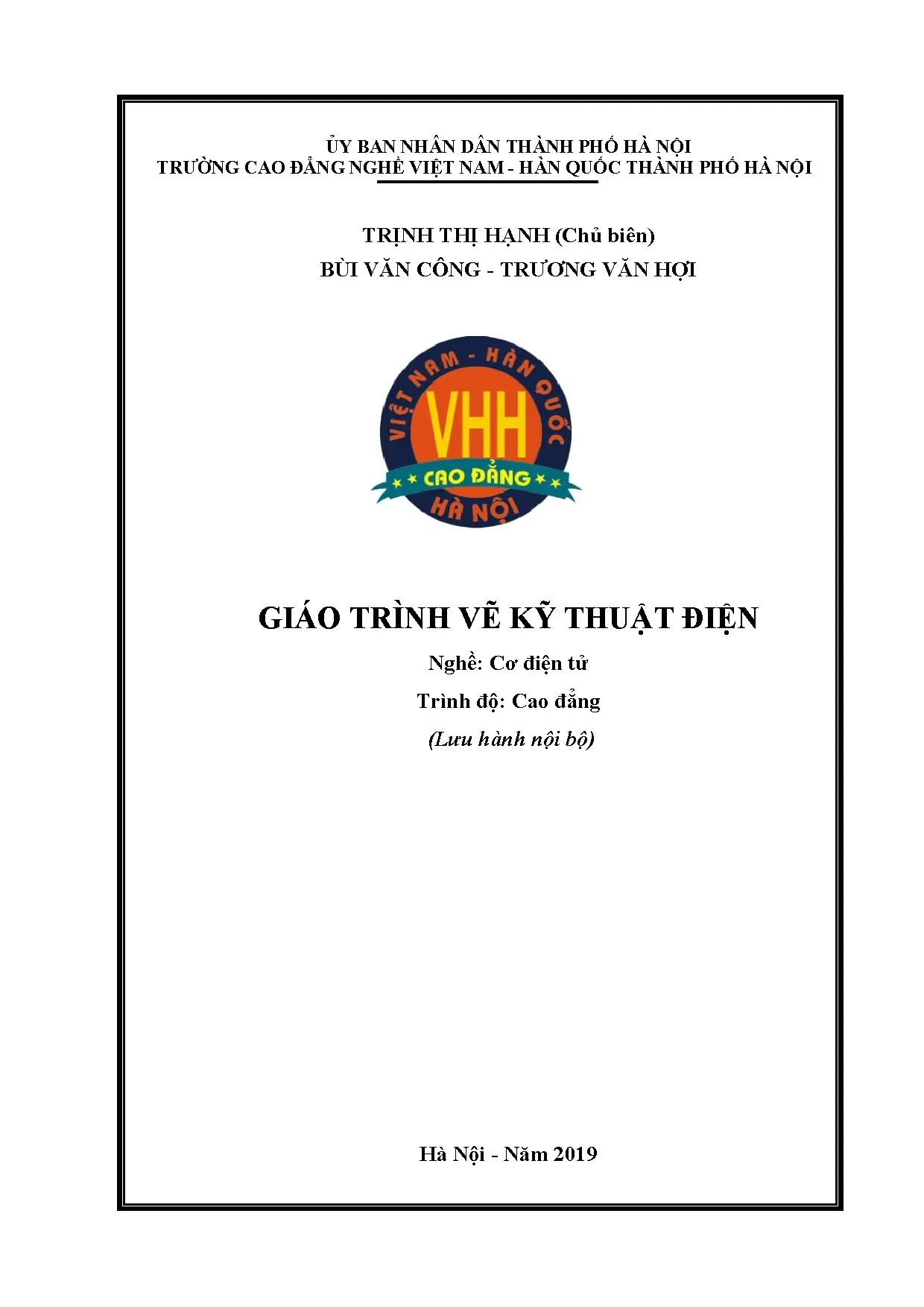

Giáo trình Vẽ kỹ thuật điện (Mã số môn học: MH 13) là tài liệu đào tạo chuyên môn do Khoa Điện tử thuộc Trường Cao đẳng nghề Việt Nam – Hàn Quốc thành phố Hà Nội biên soạn và ban hành lưu hành nội bộ năm 2019. Công trình do tác giả Trịnh Thị Hạnh đảm nhiệm vai trò chủ biên, cùng sự tham gia biên soạn của hai tác giả Bùi Văn Công và Trương Văn Hợi.

Về vị trí trong chương trình đào tạo, môn học có tổng thời lượng 30 giờ và được xác định là môn học kỹ thuật cơ sở bắt buộc, bố trí giảng dạy trước khi người học tiếp cận các mô-đun chuyên môn của nghề Điện tử công nghiệp và nghề Cơ điện tử ở trình độ Cao đẳng. Về mặt học thuật, nhóm tác giả kế thừa và phát triển nội dung dựa trên tài liệu tham khảo chính là cuốn Giáo trình Vẽ kỹ thuật điện bậc Cao đẳng kỹ thuật của tác giả Lê Công Thành (Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, xuất bản năm 1998), kết hợp với hệ thống tiêu chuẩn kỹ thuật hiện hành.

Mục tiêu học tập của giáo trình được thiết lập nhằm trang bị cho sinh viên hệ thống kiến thức về các tiêu chuẩn hình thành bản vẽ kỹ thuật, nguyên lý hình học họa hình và phương pháp đọc - vẽ các dạng sơ đồ chuyên ngành. Chuẩn đầu ra yêu cầu người học phân biệt, thiết lập và chuyển đổi thành thạo giữa các dạng sơ đồ: sơ đồ nguyên lý, sơ đồ lắp đặt, sơ đồ nối dây và sơ đồ đơn tuyến; đồng thời rèn luyện tác phong công nghiệp với tính kỷ luật, tỉ mỉ và độ chính xác kỹ thuật.

Cấu trúc giáo trình gồm 3 chương chính, tiếp cận từ các quy ước trình bày nền tảng, hệ thống ký hiệu quy ước đa lĩnh vực đến phương pháp triển khai sơ đồ điện và lập dự trù vật tư thi công. Điểm đặc thù của giáo trình là sự tích hợp đồng thời giữa Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (IEC), tạo cơ sở đối chiếu rõ ràng cho học viên trong quá trình học tập và làm việc.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ chi tiết qua 3 chương với logic phát triển từ hình thức quy chuẩn đến thực hành thiết kế:

  • Chương 1: Khái niệm chung về bản vẽ điện (Thời lượng: 2 giờ lý thuyết): Cung cấp các quy định về vật liệu, dụng cụ vẽ (các loại giấy vẽ tinh, giấy bóng mờ, giấy kẻ ô li; phân loại bút chì theo độ cứng từ H, HB đến B; thước dẹt, thước chữ T, thước rập tròn, êke). Quy định chi tiết về 5 khổ giấy chính theo TCVN (A0: 1189×841 mm, A1: 594×841 mm, A2: 594×420 mm, A3: 297×420 mm, A4: 297×210 mm); quy cách và nội dung khung tên cho khổ A2–A4 và A0–A1; tiêu chuẩn chữ viết (kiểu chữ A, B đứng và nghiêng); phân loại 5 dạng đường nét cơ bản (nét liền đậm, nét liền mảnh, nét đứt, nét gạch chấm mảnh, nét lượn sóng) kèm thứ tự ưu tiên khi trùng nét; quy tắc ghi kích thước và kỹ thuật gấp bản vẽ đưa khung tên ra ngoài để lưu trữ hồ sơ. Chương 1 đồng thời đối chiếu sự khác biệt giữa Tiêu chuẩn Việt Nam (TCVN 1613-75 đến 1639-75, TCVN 185-74, sơ đồ bố trí theo hàng ngang, ký hiệu chữ viết tắt tiếng Việt như CD, CC, K, Đ, OC) và Tiêu chuẩn Quốc tế (IEC, sơ đồ bố trí theo cột dọc, ký hiệu chữ tiếng Anh như SW, F, S, L).

  • Chương 2: Các ký hiệu quy ước dùng trong bản vẽ điện (Thời lượng: 8 giờ gồm 5 giờ lý thuyết, 2 giờ thực hành, 1 giờ kiểm tra): Trình bày hệ thống ký hiệu quy ước đa ngành, bao gồm:

    • Ký hiệu phòng ốc và mặt bằng xây dựng: Cửa ra vào 1 cánh (2'-6"), cửa 2 cánh (5'-0"), van nước, thang máy, cửa sổ, cầu thang, bồn tắm.
    • Ký hiệu điện chiếu sáng: Nguồn điện (DC, AC hình sin, dây trung tính N, điểm trung tính O, các pha A, B, C, dòng 3 pha 4 dây 3+N 50Hz 380V); đèn và thiết bị tiêu thụ điện (đèn huỳnh quang, đèn nung sáng, đèn đường, đèn ốp trần, đèn pha bóng sodium 150W/35W/70W, đèn thoát hiểm EXIT, quạt thông gió, điều hòa, bình nước nóng); thiết bị đóng cắt và bảo vệ (cầu chì, MCB, MCCB, tủ phân phối, cầu dao, công tắc đơn/đôi/ba/bốn, nút nhấn); thiết bị đo lường (Ampe mét, Vôn mét, công tơ điện kWh).
    • Ký hiệu điện công nghiệp: Quy tắc biểu diễn khí cụ ở trạng thái cắt (hở mạch); ký hiệu máy điện (cuộn cảm, biến áp 1 pha, 3 pha, biến áp tự ngẫu, biến áp vi sai, máy biến dòng, dây quấn stator/rotor, động cơ DC kích từ độc lập, nối tiếp, song song, hỗn hợp); thiết bị đóng cắt và điều khiển (tiếp điểm thường mở, thường đóng, đổi nối, tiếp xúc trượt, tiếp điểm công tắc tơ, tiếp điểm rơle có trễ thời gian đóng chậm/mở chậm); mạch đảo chiều quay động cơ (mạch động lực và mạch điều khiển).
    • Ký hiệu sơ đồ cung cấp điện: Dao cách ly, dao ngắn mạch, máy cắt hạ áp (Aptomat kèm ký hiệu bảo vệ $I>$, $I<$, $U>$, $U<$), dao cắt phụ tải cao áp; quy ước đường dây (2, 3, 4 dây, đường dây chéo có/không nối điện, cáp đồng trục có màn chắn nối vỏ/đất, vị trí hỏng cách điện); sơ đồ trạm biến áp cấp điện dẫn sâu không qua trạm trung tâm.
    • Ký hiệu sơ đồ điện tử: Linh kiện thụ động (điện trở tiêu chuẩn EU/US, biến trở, tụ điện thường/phân cực/vi sai/dịch pha); linh kiện tích cực (Diode, Diode phát quang LED, Photodiode, Triac, Zener, Diac, Transistor BJT PNP/NPN, MOSFET, cầu chỉnh lưu); phần tử logic (cổng AND, OR, XOR, NOR, NOT).
    • Ký hiệu bằng chữ: Bảng tra cứu chuẩn hóa các ký tự viết tắt (BĐ, CK, RN/OL, RTh/TS, MC, DCL, FCO, BA/BT, Op-amp, FF, các cực linh kiện A, K, B, C, E, G, D, S...).

  • Chương 3: Vẽ sơ đồ điện (Thời lượng: 20 giờ gồm 7 giờ lý thuyết, 12 giờ thực hành, 1 giờ kiểm tra): Đi sâu vào phương pháp thể hiện và mối quan hệ giữa 4 loại sơ đồ: sơ đồ mặt bằng, sơ đồ vị trí, sơ đồ nguyên lý và sơ đồ nối dây. Hướng dẫn chi tiết kỹ thuật vẽ sơ đồ đơn tuyến bằng 1 nét dây kèm các vạch gạch xiên chỉ số lượng dây dẫn; thiết lập quy trình 4 bước chuyển đổi sơ đồ; phương pháp lập bảng dự trù vật tư thi công (chỉ danh rõ thông số kỹ thuật như cầu chì hộp 7A, dây đơn CADIVI 30/10, CB 1 pha 30A – LG, áp dụng hệ số dự phòng 5–10%); các nguyên tắc vạch phương án thi công thực tế cho công trình dân dụng (căn hộ $12\text{ m} \times 4{,}8\text{ m}$, phòng học $8\text{ m} \times 8\text{ m}$, nhà kho, hệ thống đèn huỳnh quang và quạt trần).

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết thông qua:

  1. Hệ thống quy chuẩn kỹ thuật bản vẽ: Dựa trên tiêu chuẩn TCVN 1613-75 đến 1639-75, TCVN 185-74 và tiêu chuẩn IEC, tạo lập tư duy nhất quán về tỷ lệ, đường nét và khung tên.
  2. Nguyên lý logic mạch điện: Xác lập quy ước biểu diễn trạng thái hở mạch đối với khí cụ đóng cắt và nguyên tắc thể hiện dòng năng lượng, tín hiệu điều khiển theo chiều ngang (trên xuống dưới) hoặc chiều đứng (trái sang phải).
  3. Mối quan hệ không gian và liên kết điện học: Thiết lập sự tương quan giữa sơ đồ kiến trúc mặt bằng và các điểm đấu nối điện thực tế của mạng lưới.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng thành thạo các dụng cụ vẽ kỹ thuật truyền thống; vẽ chính xác các ký hiệu điện - điện tử và trình bày bản vẽ theo đúng khổ giấy, kiểu chữ, khung tên tiêu chuẩn.
  • Kỹ năng phân tích: Đọc hiểu và phân tích nguyên lý làm việc của các mạch điện chiếu sáng, mạch điều khiển động cơ công nghiệp, sơ đồ trạm biến áp và mạch điện tử logic.
  • Kỹ năng thực hành nghề nghiệp: Chuyển đổi thành thạo giữa sơ đồ nguyên lý sang sơ đồ nối dây và sơ đồ đơn tuyến; bóc tách khối lượng, lập bảng dự trù chủng loại vật tư chính xác và lập phương án thi công kỹ thuật cho các mặt bằng công trình cụ thể.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kết hợp chặt chẽ giữa lý thuyết quy chuẩn và rèn luyện kỹ năng thực hành theo cấu trúc phân bổ: 14 giờ lý thuyết (chiếm 46,7%), 14 giờ thực hành/thảo luận (chiếm 46,7%) và 2 giờ kiểm tra định kỳ (chiếm 6,6%).

Tiến trình giảng dạy được tổ chức theo hình thức diễn dịch từ cơ bản đến phức tạp:

  • Giai đoạn 1: Học viên tiếp cận các quy định hình thức (khổ giấy, đường nét, chữ viết, khung tên) và luyện tập vẽ các ký hiệu đơn lẻ của từng phân hệ (mặt bằng, chiếu sáng, công nghiệp, cung cấp điện, điện tử).
  • Giai đoạn 2: Phân tích nguyên lý làm việc thông qua các mạch điện mẫu kinh điển (mạch điều khiển động cơ rôto lồng sóc 2 cấp tốc độ kiểu $\Delta/\text{YY}$, mạch đảo chiều quay động cơ gồm mạch động lực và mạch điều khiển, mạch 1 đèn 2 công tắc điều khiển ở 2 nơi, mạch đèn và chuông điện, mạch nắn điện toàn kỳ, mạch transistor điều khiển rơle).
  • Giai đoạn 3: Triển khai các bài tập thực hành tình huống gắn liền với công trình thực địa: sinh viên nhận sơ đồ mặt bằng căn hộ ($12\text{ m} \times 4{,}8\text{ m} \times 4\text{ m}$), phòng học ($8\text{ m} \times 8\text{ m} \times 4\text{ m}$) hoặc nhà kho, sau đó tiến hành thiết kế sơ đồ cung cấp điện, thuyết minh phương án đi dây và thiết lập bảng dự trù vật tư hoàn chỉnh.

Phương pháp đánh giá kết quả học tập gồm 2 bài kiểm tra định kỳ bằng hình thức thực hành vẽ và thiết lập hồ sơ bản vẽ (1 bài kiểm tra ở Chương 2 về ký hiệu quy ước; 1 bài kiểm tra ở Chương 3 về chuyển đổi sơ đồ và dự trù vật tư). Hướng dẫn tự học tập trung vào việc yêu cầu người học tự rèn luyện kỹ năng sử dụng dụng cụ vẽ tay, tra cứu hệ thống ký hiệu viết tắt và tuân thủ các quy tắc ưu tiên đường nét trong bản vẽ kỹ thuật.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật điện (2019) có những đặc điểm học thuật và tính thực tiễn nổi bật:

  • Đối chiếu song song hai hệ thống quy chuẩn TCVN và IEC: Giáo trình không chỉ giảng dạy Tiêu chuẩn Việt Nam (TCVN 1613-75 đến 1639-75, TCVN 185-74) với các ký hiệu viết tắt từ thuật ngữ tiếng Việt (CD, CC, K, Đ, OC) trên sơ đồ hàng ngang, mà còn cập nhật và phân tích chi tiết Tiêu chuẩn Quốc tế IEC với ký hiệu viết tắt tiếng Anh (SW, F, S, L) trên sơ đồ cột dọc. Nội dung này giúp sinh viên thích ứng với cả môi trường thi công dân dụng trong nước lẫn các hồ sơ thiết kế công nghiệp có vốn đầu tư quốc tế.
  • Tính liên ngành toàn diện trong biểu diễn bản vẽ: Tài liệu tích hợp trọn vẹn 5 phân hệ kỹ thuật điện trong một giáo trình cơ sở 30 giờ: ký hiệu kiến trúc xây dựng, mạng hạ áp chiếu sáng dân dụng, mạch điều khiển khí cụ điện công nghiệp (rơle thời gian, contactor, động cơ điện), hệ thống truyền tải cung cấp điện (trạm biến áp phân xưởng, đường dây dẫn sâu, dao cách ly, aptomat bảo vệ quá dòng/áp) và mạch vi điện tử (BJT, MOSFET, Triac, cổng logic).
  • Gắn kết trực tiếp giữa bản vẽ và quy trình bóc tách thi công: Thay vì chỉ dừng lại ở lý thuyết hình họa, giáo trình xây dựng quy trình 4 bước chuyển đổi từ sơ đồ nguyên lý sang sơ đồ đơn tuyến, kèm theo bảng hướng dẫn dự trù khối lượng vật tư cụ thể (quy định rõ yêu cầu ghi chỉ danh kỹ thuật chi tiết như CB 1 pha 30A – LG, dây đơn CADIVI 30/10; bù định mức hao hụt 5–10%), tạo sự liên kết với thực tiễn sản xuất.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên mục tiêu: Tài liệu được biên soạn phục vụ trực tiếp cho học sinh - sinh viên theo học trình độ Cao đẳng nghề thuộc hai ngành đào tạo: Điện tử công nghiệp và Cơ điện tử. Môn học được giảng dạy ở giai đoạn đầu của chương trình nhằm tạo nền tảng cho các mô-đun thực hành chuyên môn tiếp theo.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về Vật lý đại cương (phần điện học) và các khái niệm cơ bản về hình học không gian. Giáo trình không yêu cầu người học phải có kỹ năng sử dụng phần mềm đồ họa máy tính trước khi học.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn để giáo viên khoa Điện tử biên soạn giáo án giảng dạy lý thuyết, thiết kế bài tập thực hành trên lớp và xây dựng ngân hàng đề kiểm tra 30 giờ theo đúng phân phối chương trình của nhà trường.
  • Người tự học và kỹ thuật viên: Là tài liệu tham khảo cho kỹ thuật viên thi công cơ điện, công nhân kỹ thuật cần tra cứu nhanh hệ thống ký hiệu quy ước TCVN/IEC, cách đọc bản vẽ đơn tuyến và quy cách lập dự toán vật tư cho các công trình dân dụng, nhà xưởng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên Cao đẳng nghề ngành Cơ điện tử và Điện tử công nghiệp, đồng thời là tài liệu tra cứu ký hiệu bản vẽ cho giáo viên và kỹ thuật viên ngành điện.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức vật lý cơ bản về mạch điện (dòng điện, điện áp, công suất) và các nguyên lý hình học cơ sở để thực hiện việc biểu diễn không gian và đường nét.

3. Điểm khác biệt với giáo trình khác là gì?

Giáo trình tích hợp sự so sánh trực tiếp giữa chuẩn bản vẽ TCVN (tiếng Việt, bố trí ngang) và IEC (tiếng Anh, bố trí dọc), đồng thời gắn kỹ năng vẽ sơ đồ với phương pháp lập bảng dự trù vật tư chi tiết và phương án thi công công trình thực tế.

4. Làm sao để tự học hiệu quả?

Cần kết hợp học lý thuyết ký hiệu quy ước song song với việc thực hành vẽ tay bằng dụng cụ (thước chữ T, eke, rập tròn) theo đúng tỷ lệ; luyện tập phân tích các mạch mẫu và tự làm bài tập chuyển đổi sơ đồ cho các mặt bằng căn hộ, phòng học được cung cấp trong Chương 3.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu tham khảo nền tảng được trích dẫn trong giáo trình là Giáo trình Vẽ kỹ thuật điện của tác giả Lê Công Thành (Đại học Sư phạm Kỹ thuật TP. HCM, 1998) và các tập tiêu chuẩn kỹ thuật nhà nước (TCVN 1613-75 đến 1639-75; TCVN 185-74).

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật điện của Trường Cao đẳng nghề Việt Nam – Hàn Quốc thành phố Hà Nội cung cấp hệ thống kiến thức chuẩn xác, khoa học về ngôn ngữ bản vẽ kỹ thuật chuyên ngành Điện – Điện tử. Giá trị cốt lõi của tài liệu nằm ở cấu trúc 30 giờ cân bằng giữa lý thuyết và thực hành, giúp người học chuẩn hóa kỹ năng thể hiện bản vẽ theo Tiêu chuẩn Việt Nam và Quốc tế, thành thạo việc chuyển đổi giữa các dạng sơ đồ mạch và nắm vững phương pháp lập dự trù vật tư thi công. Lộ trình học tập được định hình rõ ràng từ việc làm chủ quy cách đường nét, ghi nhớ hệ thống ký hiệu quy ước đa ngành, đến việc thiết kế sơ đồ đơn tuyến cho các công trình thực tế. Đây là tài liệu học tập kỹ thuật cơ sở định hình tác phong làm việc tỉ mỉ, chuẩn xác cho sinh viên khối ngành kỹ thuật công nghiệp.
