GIÁO TRÌNH MÔ ĐUN: VẼ KỸ THUẬT – VẼ ĐIỆN (MÃ MÔ ĐUN: MĐ10)

Tổng quan về giáo trình (250-300 từ)

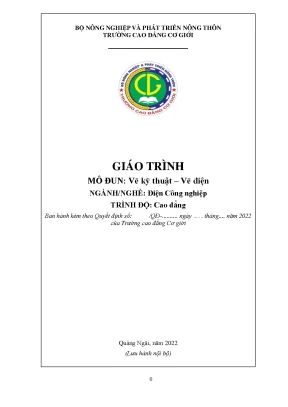

Giáo trình mô đun Vẽ kỹ thuật – Vẽ điện (Mã mô đun: MĐ10) do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) tổ chức biên soạn theo Quyết định ban hành năm 2022 tại Quảng Ngãi, với ông Lê Quốc Hùng làm Chủ biên. Tài liệu được thiết kế làm học liệu chính thức phục vụ đào tạo trình độ Cao đẳng nghề Điện công nghiệp.

                  CHƯƠNG TRÌNH KHUNG NGHỀ ĐIỆN CÔNG NGHIỆP
                                     │
     ┌───────────────────────────────┴───────────────────────────────┐
     ▼                                                               ▼
MÔN HỌC ĐIỀU KIỆN                                           MÔ ĐUN HỌC SONG SONG
- An toàn điện (MH 08)                                      - Điện cơ bản (MĐ 09)
                                                            - Khí cụ điện (MĐ 11)
                                                            - Kỹ thuật Điện tử (MĐ 12)
                                     │
                                     ▼
                    ┌─────────────────────────────────┐
                    │  MĐ 10: VẼ KỸ THUẬT - VẼ ĐIỆN   │
                    │  (2 tín chỉ | 45 giờ đào tạo)   │
                    └─────────────────────────────────┘
                                     │
                                     ▼
                    MÔ ĐUN CHUYÊN MÔN NỐI TIẾP
                    - Máy điện (MĐ 15)
                    - Cung cấp điện (MH 17)
                    - Trang bị điện (MĐ 18)
                    - Kỹ thuật lắp đặt điện (MĐ 23)

Về mặt cấu trúc, mô đun có thời lượng 2 tín chỉ (tổng cộng 45 giờ, bao gồm 15 giờ lý thuyết, 27 giờ thực hành/thảo luận và 3 giờ kiểm tra). Trong chương trình đào tạo, mô đun thuộc nhóm môn học kỹ thuật cơ sở (Nhóm II.1), được bố trí học sau môn An toàn điện (MH 08), học song song với các môn Điện cơ bản (MĐ 09), Khí cụ điện (MĐ 11), Kỹ thuật Điện tử (MĐ 12), và là điều kiện tiên quyết trước khi học viên tiếp cận các mô đun chuyên môn như Máy điện (MĐ 15), Cung cấp điện (MH 17), Trang bị điện (MĐ 18) và Kỹ thuật lắp đặt điện (MĐ 23).

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học hệ thống kiến thức về tiêu chuẩn bản vẽ kỹ thuật, phương pháp biểu diễn hình chiếu, hình cắt, mặt cắt; nhận dạng và thể hiện các ký hiệu quy ước ngành điện và mặt bằng xây dựng; đọc, phân tích và thiết lập các dạng sơ đồ điện (nguyên lý, lắp đặt, nối dây, đơn tuyến); đồng thời xác định khối lượng vật tư thiết bị phục vụ thi công. Cấu trúc giáo trình đi từ các quy chuẩn cơ khí nền tảng đến sơ đồ chuyên ngành, bảo đảm tính logic và chuẩn mực kỹ thuật.

Nội dung kiến thức cốt lõi (500-600 từ)

                            CẤU TRÚC 5 BÀI HỌC CỐT LÕI
                                         │
 ┌───────────────┬───────────────┬───────┴───────┬───────────────┬───────────────┐
 │               │               │               │               │               │
 ▼               ▼               ▼               ▼               ▼               ▼
[Bài mở đầu]    [Bài 1]         [Bài 2]         [Bài 3]         [Bài 4]       [Học liệu]
Khái quát       Bản vẽ cơ khí   Tiêu chuẩn      Ký hiệu quy     Vẽ sơ đồ      Tài liệu
chung           cơ bản          bản vẽ điện     ước vẽ điện     điện          tham khảo
(2h LT)         (12h: 4LT/7TH)  (3h: 2LT/1TH)   (8h: 3LT/5TH)   (20h: 4LT/14TH) [1] -> [5]

Các chương/chủ đề chính

Giáo trình gồm 5 bài học được phân bổ chi tiết theo thời lượng và nội dung:

  1. Bài mở đầu: Khái quát chung (2 giờ lý thuyết): Giới thiệu định nghĩa bản vẽ kỹ thuật, bản vẽ cơ khí và bản vẽ điện. Trình bày quy ước về vật liệu, dụng cụ vẽ (giấy vẽ A0–A4 theo TCVN 2-74; bút chì độ cứng H, HB, B; thước dẹp 300–500 mm, thước T, êke, thước cong, compa); quy chuẩn khung vẽ và khung tên kích thước $140 \times 32\text{ mm}$; chữ viết theo TCVN 7284-2:2003 (ISO 3098-2:2000); đường nét theo TCVN 0008-1993; quy tắc ghi kích thước theo TCVN 5705:1993 (ISO 129:1985); và 3 phương pháp gấp bản vẽ kỹ thuật.
  2. Bài 1: Các dạng bản vẽ cơ khí cơ bản (12 giờ: 4 lý thuyết, 7 thực hành, 1 kiểm tra): Cung cấp phương pháp vẽ hình học (dựng đường song song, vuông góc, chia đoạn thẳng, dựng góc, tính độ dốc $i = \tan\alpha = \frac{BC}{AC}$, độ côn $k = \frac{D-d}{l} = 2\tan\alpha$, chia đường tròn từ 3 đến 13 phần, vẽ nối tiếp tiếp tuyến, vẽ đường cong elip, ôvan, đường sin $y = \sin x$). Trình bày phương pháp các hình chiếu vuông góc Gaspard Monge trên ba mặt phẳng $P_1$ (đứng), $P_2$ (bằng), $P_3$ (cạnh); đồ thức của điểm, đường thẳng, mặt phẳng; hình chiếu khối đa diện và khối tròn xoay; giao tuyến phẳng và giao tuyến khối; hình chiếu trục đo xiên cân ($p=r=1, q=0{,}5$, góc trục đo $135^\circ, 90^\circ$) và vuông góc đều (góc $120^\circ$, hệ số quy ước $p=q=r=1$); hình cắt, mặt cắt và hình trích.
  3. Bài 2: Các tiêu chuẩn bản vẽ điện (3 giờ: 2 lý thuyết, 1 thực hành): Hệ thống hóa các quy định của Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế liên quan đến bản vẽ điện.
  4. Bài 3: Các ký hiệu qui ước dùng trong bản vẽ điện (8 giờ: 3 lý thuyết, 5 thực hành): Giới thiệu các nhóm ký hiệu quy ước: ký hiệu phòng ốc và mặt bằng kiến trúc; ký hiệu điện chiếu sáng (đèn, thiết bị đóng cắt, bảo vệ, đo lường); ký hiệu điện công nghiệp (thiết bị đóng cắt, điều khiển); ký hiệu hệ thống cung cấp điện (trạm, đường dây, phụ kiện); ký hiệu sơ đồ mạch điện tử (linh kiện thụ động, tích cực, phần tử logic); và hệ thống ký hiệu bằng chữ.
  5. Bài 4: Vẽ sơ đồ điện (20 giờ: 4 lý thuyết, 14 thực hành, 2 kiểm tra): Hướng dẫn kỹ thuật biểu diễn sơ đồ mặt bằng, sơ đồ vị trí, sơ đồ nối dây; nguyên tắc chuyển đổi giữa các dạng sơ đồ mạch; quy trình bóc tách khối lượng, lập bảng dự trù vật tư thiết bị và vạch phương án thi công.

Kiến thức nền tảng được xây dựng

Lĩnh vực nền tảng Nội dung chuẩn hóa trong giáo trình
Tiêu chuẩn kỹ thuật TCVN 2-74 (khổ giấy), TCVN 7284-2:2003 (chữ viết), TCVN 0008-1993 (đường nét), TCVN 5705:1993 / ISO 129:1985 (kích thước).
Hình học họa hình Phép chiếu xuyên tâm, song song, phương pháp Monge, lý thuyết xác định giao tuyến và hệ tọa độ trục đo 3 chiều.
Quy ước ngành điện Hệ thống ký hiệu quy ước thiết bị đóng cắt, bảo vệ, đo lường, phần tử logic và ký hiệu kiến trúc xây dựng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng chính xác dụng cụ vẽ kỹ thuật; thiết lập khung vẽ, khung tên; dựng hình học và biểu diễn vật thể qua hệ thống 3 hình chiếu vuông góc, hình cắt và hình chiếu trục đo.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu, phân tích mối liên hệ logic giữa các phần tử trên bản vẽ thiết kế điện; đối chiếu giữa sơ đồ nguyên lý và bản vẽ bố trí không gian thực tế.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Chuyển đổi chính xác sơ đồ nguyên lý sang sơ đồ nối dây lắp đặt; tính toán bóc tách khối lượng vật tư thiết bị điện phục vụ công tác thi công mạng điện công nghiệp và dân dụng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết và thực hành (15 giờ lý thuyết, 27 giờ thực hành, 3 giờ kiểm tra). Đối với giảng viên, phương pháp giảng dạy tích cực được quy định bao gồm: thuyết trình ngắn, nêu vấn đề kết hợp trình chiếu projector, giảng giải trên bảng và thao tác mẫu trực tiếp các kỹ thuật dựng hình, đọc bản vẽ. Trong quá trình học viên làm bài tập thực hành trên giấy vẽ hoặc mô hình, giảng viên quan sát, kiểm tra và sửa sai trực tiếp tại chỗ.

                           QUY TRÌNH ĐÁNH GIÁ MÔ ĐUN
                                       │
     ┌─────────────────────────────────┴─────────────────────────────────┐
     ▼                                                                   ▼
ĐÁNH GIÁ QUÁ TRÌNH: 40%                                             ĐÁNH GIÁ KẾT THÚC: 60%
├─ Kiểm tra thường xuyên (Hệ số 1): Viết/Vấn đáp sau 5h              └─ Thi kết thúc môn: Vấn đáp &
└─ Kiểm tra định kỳ (Hệ số 2): Viết & Thực hành bản vẽ sau 10h          Thực hành trên mô hình sau 45h

Phương pháp đánh giá học phần tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Điểm mô đun tính theo thang điểm 10, làm tròn đến một chữ số thập phân, với cơ cấu trọng số:

  • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (Hệ số 1, hình thức hỏi miệng/viết/thuyết trình sau mỗi 5 giờ học, đánh giá chuẩn đầu ra A1, C1, C2) và điểm kiểm tra định kỳ (Hệ số 2, hình thức kiểm tra viết và thực hành bản vẽ cơ khí sau 10 giờ học, đánh giá chuẩn A2, B1, C1, C2).
  • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 45 giờ đào tạo, kết hợp vấn đáp lý thuyết và thực hành trực tiếp trên mô hình mạch điện (đánh giá toàn diện chuẩn đầu ra A1, A2, A3, B1, B2, C1, C2).

Đối với học viên, giáo trình yêu cầu phương pháp học tập kết hợp cá nhân và thảo luận nhóm (2–3 người). Học viên có nhiệm vụ nghiên cứu bài học trước khi đến lớp, chuẩn bị đầy đủ giáo trình và dụng cụ vẽ, hoàn thành các báo cáo thực hành nhóm và bảo đảm tham dự tối thiểu 70% tổng thời lượng giờ giảng tích hợp để đủ điều kiện dự thi kết thúc mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh sự cập nhật và tích hợp các quy chuẩn kỹ thuật chính thống:

  • Cập nhật hệ thống tiêu chuẩn kỹ thuật: Giáo trình áp dụng tiêu chuẩn chữ viết TCVN 7284-2:2003 (tương đương chuẩn quốc tế ISO 3098-2:2000) thay thế cho tiêu chuẩn cũ TCVN 6-85; cập nhật quy định đường nét theo TCVN 0008-1993 và ghi kích thước theo TCVN 5705:1993 (ISO 129:1985).
                      TIẾP CẬN TÍCH HỢP LIÊN NGÀNH CỦA MÔ ĐUN
                                         │
 ┌───────────────────────────────┬───────┴───────────────────────┬───────────────────────────────┐
 │                               │                               │                               │
 ▼                               ▼                               ▼                               ▼
[KỸ THUẬT CƠ KHÍ]               [KIẾN TRÚC XÂY DỰNG]            [ĐIỆN CÔNG NGHIỆP]              [ĐIỆN TỬ ỨNG DỤNG]
- Phép chiếu Monge              - Ký hiệu phòng ốc              - Thiết bị đóng cắt, bảo vệ     - Linh kiện thụ động,
- Hình chiếu trục đo            - Ký hiệu mặt bằng kiến trúc    - Sơ đồ cung cấp điện, trạm       tích cực, cổng logic
- Hình cắt, mặt cắt               căn hộ và phân xưởng          - Sơ đồ nối dây, dự trù vật tư  - Mạch điều khiển
  • Tính liên môn và tích hợp ứng dụng: Khác với các tài liệu vẽ kỹ thuật đơn thuần, giáo trình liên kết trực tiếp giữa kỹ thuật dựng hình cơ khí cơ bản với các chuyên ngành kỹ thuật điện. Cụ thể, nội dung chuyển tiếp từ các phép chiếu hình học sang việc đọc - vẽ các ký hiệu kiến trúc xây dựng phòng ốc, sơ đồ điện chiếu sáng dân dụng, sơ đồ điện công nghiệp và sơ đồ cung cấp điện.
  • Gắn liền với thực tiễn sản xuất: Bài 4 của giáo trình tập trung vào việc xử lý bản vẽ điện thực tế thông qua việc đọc sơ đồ mặt bằng căn hộ, sơ đồ trạm/nhà máy, chuyển đổi sơ đồ nguyên lý sang sơ đồ lắp đặt và kỹ năng lập bảng dự trù vật tư, vạch phương án thi công trực tiếp cho công trình.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Vẽ kỹ thuật – Vẽ điện (MĐ10) được biên soạn chuyên biệt cho các nhóm đối tượng sau:

  • Học sinh, sinh viên: Áp dụng cho sinh viên theo học trình độ Cao đẳng nghề chuyên ngành Điện công nghiệp và nhóm nghề Điện – Điện tử. Điều kiện tiên quyết đối với người học là phải hoàn thành môn An toàn điện (MH 08), đồng thời có kiến thức nền tảng đang học song song ở các môn Điện cơ bản (MĐ 09), Khí cụ điện (MĐ 11) và Kỹ thuật Điện tử (MĐ 12).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa để lập kế hoạch bài giảng tích hợp 45 giờ, phân bổ thời lượng giữa 15 giờ lý thuyết và 27 giờ thực hành, thiết kế đề kiểm tra định kỳ và bài thi kết thúc mô đun trên mô hình.
  • Tài liệu tham khảo chuyên môn: Phục vụ kỹ thuật viên, học viên các khóa bồi dưỡng nghề tự học, củng cố kỹ năng đọc bản vẽ cơ khí, tra cứu hệ thống ký hiệu quy ước bản vẽ điện và phương pháp bóc tách khối lượng phục vụ thi công lắp đặt điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề Điện công nghiệp và các chuyên ngành thuộc nhóm nghề Điện – Điện tử dân dụng và công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành môn An toàn điện (MH 08), đồng thời cần tiếp thu song song các kiến thức cơ sở từ các mô đun Điện cơ bản (MĐ 09), Khí cụ điện (MĐ 11) và Kỹ thuật Điện tử (MĐ 12).

3. Điểm khác biệt của giáo trình so với tài liệu vẽ kỹ thuật đại cương là gì?

Tài liệu tích hợp cả hai phần: phần vẽ cơ khí cơ bản (hình học, hình chiếu vuông góc, hình cắt, trục đo) và phần vẽ điện chuyên ngành (ký hiệu mặt bằng xây dựng, điện chiếu sáng, điện công nghiệp, cung cấp điện, mạch điện tử, lập dự trù vật tư và phương án thi công).

4. Làm sao để tự học và hoàn thành tốt mô đun?

Người học cần nghiên cứu bài học trước khi đến lớp, trang bị đầy đủ dụng cụ vẽ (bút chì H/HB/B, thước T, êke, thước cong, compa), làm việc nhóm từ 2–3 người để thảo luận sơ đồ mạch và bắt buộc tham gia trên 70% thời lượng giờ học tích hợp trên lớp.

5. Giáo trình được xây dựng dựa trên những tài liệu tham khảo nào?

Giáo trình tổng hợp từ 5 nguồn tài liệu chính:

  • [1] Lê Công Thành, Giáo trình Vẽ điện, Trường Đại học Sư phạm Kỹ thuật TP.HCM.
  • [2] Tiêu chuẩn nhà nước: Ký hiệu điện; Ký hiệu xây dựng, NXB Khoa học và Kỹ thuật, 2002.
  • [3] Nguyễn Thế Nhất, Vẽ Điện, NXB Giáo dục, 2004.
  • [4] Chu Văn Vượng, Các tiêu chuẩn bản vẽ điện, NXB Đại học Sư phạm, 2004.
  • [5] Trần Văn Công, Kí hiệu thiết bị điện, NXB Giáo dục, 2005.

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật – Vẽ điện (Mã mô đun: MĐ10) do Trường Cao đẳng Cơ giới ban hành năm 2022 đóng vai trò là học liệu kỹ thuật cơ sở trong chương trình đào tạo nghề Điện công nghiệp trình độ Cao đẳng. Tài liệu cung cấp chuẩn mực về biểu diễn kỹ thuật cơ khí, hệ thống ký hiệu quy ước ngành điện theo tiêu chuẩn TCVN và ISO, cùng phương pháp lập sơ đồ và dự trù vật tư thi công.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững quy chuẩn hình học, phép chiếu Monge và trục đo (Bài mở đầu, Bài 1), tiếp thu các tiêu chuẩn và hệ thống ký hiệu thiết bị điện (Bài 2, Bài 3), tiến đến thực hành lập sơ đồ mạch, bóc tách khối lượng và thiết lập phương án thi công (Bài 4). Kết quả học tập từ mô đun này là nền tảng trực tiếp để sinh viên tiếp thu các mô đun chuyên môn tiếp theo như Máy điện, Cung cấp điện, Trang bị điện và hoàn thành đồ án tốt nghiệp.
