Tổng quan về giáo trình

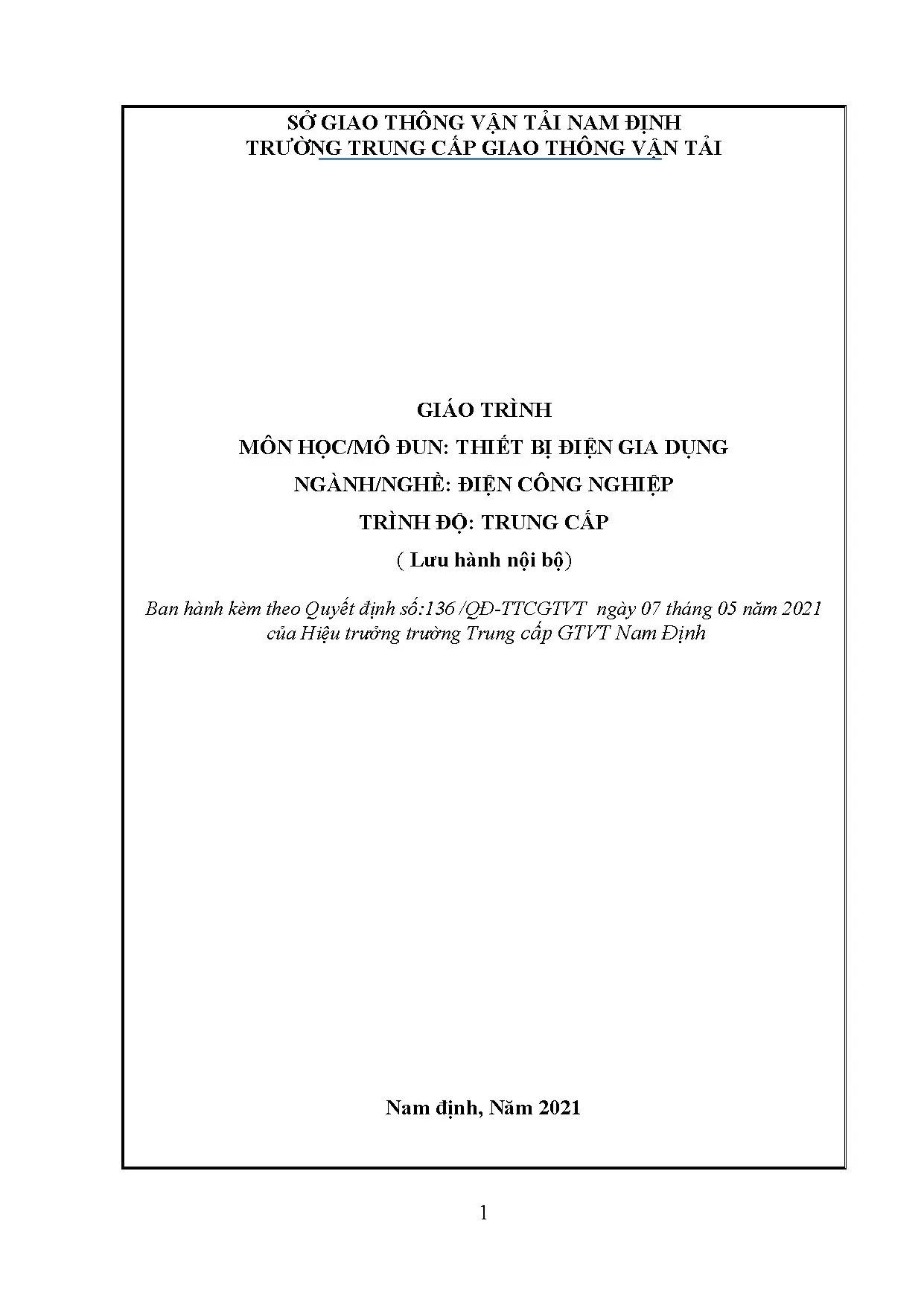

Giáo trình Thiết bị điện gia dụng (Mã mô đun: MĐ24) được ban hành chính thức theo Quyết định số 136/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng Trường Trung cấp Giao thông Vận tải Nam Định, do Phạm Minh Trường làm chủ biên cùng sự tham gia của Phan Thị Thủy. Tài liệu được thiết kế riêng cho học sinh - sinh viên ngành Điện công nghiệp ở trình độ Trung cấp, đồng thời có giá trị sử dụng cho các hệ đào tạo kỹ thuật liên quan.

Trong chương trình đào tạo nghề Điện công nghiệp, MĐ24 là mô đun kỹ thuật chuyên ngành mang tính bắt buộc. Môn học này được bố trí học sau các môn học cơ sở nền tảng: An toàn lao động, Mạch điện, Vật liệu điện và Khí cụ điện.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Trang bị khả năng giải thích cấu tạo, nguyên lý hoạt động và sơ đồ điều khiển của các nhóm thiết bị điện gia dụng phổ biến trong sinh hoạt và sản xuất quy mô nhỏ.
  • Về kỹ năng: Hình thành năng lực vận hành thành thạo, thực hiện quy trình tháo lắp đúng kỹ thuật; nhận diện dấu hiệu hư hỏng, xác định nguyên nhân và tiến hành sửa chữa, thay thế linh kiện đảm bảo an toàn.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc cẩn thận, chính xác, tư duy kỹ thuật logic, tuân thủ nghiêm ngặt quy chuẩn an toàn lao động và tiết kiệm năng lượng.

Cấu trúc giáo trình gồm Bài mở đầu (MĐ24-00) và 7 bài chuyên đề kỹ thuật (từ MĐ24-01 đến MĐ24-07). Giáo trình tiếp cận theo mô hình tích hợp: kết hợp phân tích bản chất vật lý - kỹ thuật điện với bảng phân tích lỗi thực tế và quy trình thực hành thao tác từng bước. Điểm đặc thù của tài liệu là đối chiếu hệ thống tiêu chuẩn kỹ thuật an toàn TCVN 7447 (IEC 60364), kết hợp kế thừa nội dung từ các tài liệu chuyên khảo về động cơ của Nguyễn Xuân Phú (1997) và kỹ thuật cơ điện lạnh của Trần Thế San, Nguyễn Đức Phấn (2001).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai theo tiến trình logic từ đại cương, phân loại thiết bị, đi sâu vào từng nhóm nguyên lý chuyển hóa năng lượng (Điện - Nhiệt, Điện - Từ, Điện - Cơ, Điện - Lạnh, Quang năng) và kết thúc bằng thực hành lắp đặt hệ thống:

  • Bài mở đầu (Mã bài MĐ24-00): Khái quát chung về thiết bị điện gia dụng. Giới thiệu cơ sở thực tiễn, tiêu chuẩn an toàn kỹ thuật (chống nguy hiểm điện, cơ, nhiệt, bức xạ theo TCVN 7447/IEC 60364), sự khác biệt về quy chuẩn an toàn giữa các quốc gia (cấp thiết bị 0, 01, I; nhiệt độ môi trường thử nghiệm 25°C tại Nhật Bản, 27°C tại Ấn Độ) và bảng phân loại 11 nhóm thiết bị gia dụng.
  • Bài 1 (Mã bài MĐ24-01): Thiết bị cấp nhiệt. Khái niệm chuyển đổi điện năng thành nhiệt năng. Trình bày cấu tạo vật liệu dây điện trở (Niken, Crom, Constantan), đế gang xám, bộ khống chế nhiệt lưỡng kim. Phân tích nguyên lý bàn là không điều chỉnh và có điều chỉnh nhiệt độ kèm bảng tra nhiệt độ theo loại vải (từ 85°C - 230°C); nguyên lý nồi cơm điện cơ qua cơ chế đóng ngắt nam châm nhiệt ở 125°C và giữ ấm ở 70°C; máy sấy tóc (động cơ DC dùng cầu chỉnh lưu 4 diode, dây trở nhiệt R1, R2); ấm điện; lò nướng bánh 2 nhiệt (25L - 120L có quạt đối lưu); máy đun nước nóng trực tiếp và gián tiếp.
  • Bài 2 (Mã bài MĐ24-02): Máy biến áp gia dụng. Nguyên lý cảm ứng điện từ và tỷ số biến áp $K = U_1/U_2 = E_1/E_2 = n_1/n_2$. Cấu tạo mạch từ lá thép kỹ thuật điện (0,35 - 0,4 mm) dạng U-I, U-U, E-I và cuộn dây emay/coton. Phân tích các thông số định mức ($S_{đm}, U_{đm}, I_{đm}$). Khảo sát máy biến áp nguồn đa điện áp ra (6V, 9V, 12V, 24V), máy tăng giảm áp tự ngẫu (Survolteur có stắcte và chuông báo) và 3 dòng ổn áp: ổn áp mạch sắt từ (cộng hưởng LC, tụ 16µF), ổn áp rơ le và ổn áp dùng động cơ Servo điều khiển chổi than quét trên lõi xuyến mài emay.
  • Bài 3 (Mã bài MĐ24-03): Động cơ điện gia dụng. Cấu tạo Stator dập rãnh, Rotor lồng sóc và Rotor dây quấn (động cơ vạn năng có cổ góp). Lý thuyết từ trường đập mạch phân tách thành hai từ trường quay thuận/ngược ($B_1, B_2$) dẫn đến mô men mở máy bằng không ($M=0$ khi $s=1$). Các phương pháp tạo mô men khởi động: cuộn dây phụ lệch pha không gian 90° ngắt bằng công tắc ly tâm ở 70-75% tốc độ đồng bộ; động cơ dùng tụ thường trực, tụ khởi động (ngắt ở 75-85% tốc độ); động cơ cực khuyết có vòng ngắn mạch ôm 1/3 cực từ. Khảo sát chi tiết cấu tạo, nguyên lý, mạch điều khiển và bảng sửa chữa của quạt bàn (hộp số đổi vòng dây), quạt trần (hộp số cuộn cảm), máy giặt (mạch khởi động, bảo vệ quá tải bằng rơ le nhiệt RN và đảo chiều bằng rơ le thời gian RH, RT), máy bơm nước ly tâm.
  • Bài 4: Thiết bị điện lạnh. Phân loại và nguyên lý làm việc của máy lạnh, chu trình tuần hoàn môi chất lạnh; quy trình sử dụng, bảo dưỡng và xử lý sự cố kỹ thuật ở tủ lạnh dân dụng.
  • Bài 5: Thiết bị điều hòa nhiệt độ. Công dụng, phân loại; cấu tạo và sơ đồ mạch điện của máy điều hòa một chiều và hai chiều; quy trình bảo dưỡng và sửa chữa hệ thống điều hòa không khí.
  • Bài 6: Các loại đèn gia dụng và trang trí. Cấu tạo, nguyên lý phát quang của đèn sợi đốt, đèn huỳnh quang, đèn thủy ngân cao áp; phân tích các sơ đồ mạch điện chiếu sáng thông dụng.
  • Bài 7: Thực hành lắp đặt điện gia dụng. Quy trình kỹ thuật lắp đặt mạch điện nội thất, thi công hệ thống chuông gọi cửa và lắp đặt hệ thống Camera giám sát an ninh.

Kiến thức nền tảng được xây dựng

  • Lý thuyết chuyển hóa năng lượng và điện từ học: Định luật Joule - Lenz trong bài toán biến đổi điện năng thành nhiệt lượng; hiện tượng cảm ứng điện từ Faraday trong máy biến áp; lực điện từ và lý thuyết từ trường elip đập mạch trong động cơ không đồng bộ một pha.
  • Nguyên lý điều khiển nhiệt và bão hòa từ: Hiện tượng biến dạng cơ học của cặp kim loại lưỡng tính có hệ số giãn nở nhiệt khác nhau; hiện tượng suy giảm từ tính của nam châm vĩnh cửu tại điểm nhiệt độ giới hạn (125°C); đặc tính ổn định điện áp dựa trên vùng bão hòa từ của mạch cộng hưởng LC.
  • Nguyên lý bảo vệ mạch điện: Cơ chế ngắt mạch tự động chống quá tải thông qua rơ le nhiệt lưỡng kim, cầu chì dây chảy và chuông cảnh báo quá áp thông qua stắcte.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ - điện: Thao tác sử dụng thành thạo dụng cụ nghề điện (kìm, tuốc-nơ-vít, bút thử điện); quy trình tháo lắp các chi tiết cơ khí (trục động cơ, nắp máy, phớt bơm, bạc đỡ, vòng bi, đai truyền máy giặt).
  • Kỹ năng đo kiểm và chẩn đoán: Sử dụng đồng hồ vạn năng (VOM) đo thông mạch, đo kiểm tra điện trở cuộn dây chính - cuộn dây phụ, kiểm tra điện trở cách điện giữa dây dẫn mang điện với vỏ kim loại; phát hiện các điểm ngắn mạch, đứt ngầm hoặc chạm vỏ.
  • Kỹ năng xử lý sự cố: Chẩn đoán lỗi kỹ thuật theo bảng hiện tượng - nguyên nhân; cân chỉnh tâm Rotor chống hiện tượng sát cốt; thay thế tiếp điểm bộ điều nhiệt; sửa chữa chuyển mạch, đấu nối sơ đồ đảo chiều máy giặt và hộp số quạt điện.

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng theo phương pháp đào tạo mô đun tích hợp (Modular Vocational Training). Mỗi bài học kết hợp chặt chẽ giữa việc trang bị lý thuyết giải phẫu kết cấu, phân tích sơ đồ nguyên lý với việc tổng hợp các bảng lỗi kỹ thuật thực tế (gồm 3 cột: Hiện tượng - Nguyên nhân - Biện pháp sửa chữa).

Quy trình thực hành trong giáo trình được chuẩn hóa thành các bước logic nhằm hướng dẫn học viên thực hiện đúng trình tự kỹ thuật. Ví dụ:

  • Bài thực hành bàn là điện: Trình tự 9 bước gồm: Tháo dây cắm điện $\to$ Mở vít, bu lông $\to$ Tháo vỏ $\to$ Kiểm tra dây điện trở gia nhiệt $\to$ Kiểm tra bộ phận điều chỉnh nhiệt độ $\to$ Đo thông mạch bằng đồng hồ đo điện trở $\to$ Kiểm tra điện trở cách điện giữa dây điện trở và vỏ $\to$ Cấp điện thử nhiệt độ $\to$ Viết báo cáo trình tự thực hiện.
  • Bài thực hành máy biến áp nguồn, Survolteur và Ổn áp: Thực hiện theo các công đoạn: Tháo vỏ $\to$ Kiểm tra và sửa chữa hư hỏng theo bảng phân tích lỗi $\to$ Đo kiểm tra điện trở cách điện $\to$ Cấp điện thử tải $\to$ Viết báo cáo thực hành.

Phương pháp đánh giá học phần kết hợp giữa:

  1. Đánh giá nhận thức lý thuyết: Thông qua hệ thống câu hỏi ôn tập cuối bài (giải thích nguyên lý, tính toán tỷ số biến áp, phân tích sơ đồ mạch điện).
  2. Đánh giá kỹ năng thực hành: Đánh giá độ chính xác trong thao tác tháo lắp, khả năng phát hiện lỗi kỹ thuật trên thiết bị thực tế, mức độ an toàn điện khi cấp nguồn thử tải và tính chuẩn xác của báo cáo kỹ thuật.

Để tự học hiệu quả, người học cần sử dụng sơ đồ giải phẫu nguyên lý để đối chiếu trực tiếp với thiết bị thật, tự lập sơ đồ tư duy phân nhánh các nguyên nhân hư hỏng và chủ động tuân thủ bảng tra cứu thông số (như bảng dải nhiệt độ vải 85°C - 230°C hay chu kỳ tra dầu mỡ quạt bàn 2-4 tuần/lần, quạt trần 1-2 năm/lần).

Điểm nổi bật và cập nhật

  • Tích hợp các tiêu chuẩn kỹ thuật an toàn quốc tế và quốc gia: Giáo trình viện dẫn trực tiếp bộ tiêu chuẩn TCVN 7447 (tương đương IEC 60364) về bảo vệ an toàn chống nguy cơ điện giật, quá nhiệt, cháy nổ và bức xạ từ trường. Tài liệu phân tích rõ các quy chuẩn kỹ thuật đặc thù như: không chấp nhận thiết bị cấp cách ly 0 và 01 ở các nước phát triển, yêu cầu thiết bị cấp I phải có bộ phận nối đất kim loại và quy định đóng cắt hai cực.
  • Kế thừa nguồn tài liệu chuyên khảo chuyên ngành: Nhóm tác giả đã chắt lọc và chuẩn hóa kiến thức từ các tài liệu kỹ thuật có độ tin cậy cao: Quấn dây, sử dụng và sửa chữa động cơ điện xoay chiều và một chiều thông dụng (Nguyễn Xuân Phú, NXB Khoa học và Kỹ thuật, 1997) và Thực hành kỹ thuật cơ điện lạnh (Trần Thế San, Nguyễn Đức Phấn, NXB Đà Nẵng, 2001).
  • Phản ánh đầy đủ các thiết bị công nghệ gia dụng thực tế: Giáo trình không dừng lại ở các thiết bị cơ bản mà mở rộng phân tích các thiết bị điện tử gia dụng hiện đại như lò nướng bánh đối lưu hai chiều nhiệt, ổn áp điều khiển tự động bằng mạch điện tử SERVO kết hợp động cơ DC quét lõi xuyến, máy đun nước nóng trực tiếp tích hợp cảm biến áp suất nước và cầu dao chống giật, cùng hệ thống điều hòa nhiệt độ 2 chiều và camera an ninh.

Đối tượng sử dụng giáo trình

  • Học sinh - sinh viên: Là tài liệu học tập chính khóa cho học sinh, sinh viên ngành Điện công nghiệp (trình độ Trung cấp và Cao đẳng nghề), đồng thời là tài liệu tham khảo chuyên đề kỹ thuật cho sinh viên đại học ngành Kỹ thuật Điện - Điện tử khi học phần thực hành cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học tiên quyết bao gồm: An toàn lao động (nắm vững quy tắc an toàn điện và sơ cứu), Mạch điện (hiểu định luật Ohm, định luật Kirchhoff, mạch xoay chiều 1 pha), Vật liệu điện (đặc tính vật liệu dẫn điện, cách điện, bán dẫn, sắt từ) và Khí cụ điện (nguyên lý đóng cắt của rơ le, công tắc, khởi động từ, cầu chì).
  • Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành xưởng và ngân hàng đề thi đánh giá tay nghề. Thợ sửa chữa cơ điện dân dụng, kỹ thuật viên bảo trì thiết bị điện - điện lạnh có thể sử dụng làm tài liệu tra cứu mã lỗi, quy trình kiểm tra và thông số kỹ thuật đấu dây.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho cấp độ đào tạo nào?
Giáo trình được ban hành chính thức cho chương trình đào tạo nghề Điện công nghiệp trình độ Trung cấp theo quyết định của Trường Trung cấp Giao thông Vận tải Nam Định, đồng thời phù hợp làm tài liệu thực hành cơ sở cho trình độ Cao đẳng và Đại học.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học giáo trình này?
Người học bắt buộc phải hoàn thành 4 học phần tiên quyết: An toàn lao động, Mạch điện, Vật liệu điện và Khí cụ điện để đảm bảo hiểu rõ nguyên lý mạch điện xoay chiều và an toàn khi vận hành thiết bị.

3. Giáo trình có điểm gì khác biệt so với các tài liệu thuần lý thuyết?
Giáo trình tích hợp chặt chẽ giữa lý thuyết cấu tạo với bảng tổng hợp lỗi kỹ thuật thực tế (hiện tượng, nguyên nhân, cách sửa chữa) và quy trình thực hành từng bước từ khâu tháo lắp, đo cách điện bằng đồng hồ vạn năng đến thử tải vận hành.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần bám sát các câu hỏi ôn tập cuối mỗi bài, kết hợp đọc hiểu sơ đồ nguyên lý mạch điện và thực hành đo kiểm thông mạch, cách điện trên các thiết bị thực tế theo đúng bảng quy trình kỹ thuật 7 - 9 bước được hướng dẫn.

5. Những tài liệu tham khảo chính được sử dụng để biên soạn giáo trình gồm những gì?
Tài liệu tham khảo chính gồm có sách chuyên khảo Quấn dây, sử dụng và sửa chữa động cơ điện xoay chiều và một chiều thông dụng của tác giả Nguyễn Xuân Phú (1997), Thực hành kỹ thuật cơ điện lạnh của Trần Thế San và Nguyễn Đức Phấn (2001), cùng bộ tiêu chuẩn an toàn điện TCVN 7447 (IEC 60364).

Kết luận

Giáo trình Thiết bị điện gia dụng (MĐ24) là tài liệu đào tạo nghề chuẩn mực, hệ thống hóa toàn bộ kiến thức kỹ thuật về cấu tạo, nguyên lý làm việc và phương pháp bảo dưỡng, sửa chữa các thiết bị điện - nhiệt, máy biến áp, động cơ điện, thiết bị lạnh và chiếu sáng dân dụng.

Lộ trình học tập đề xuất: Bắt đầu từ việc nắm vững quy chuẩn an toàn TCVN 7447 ở Bài mở đầu $\to$ tiếp cận chi tiết từng nhóm thiết bị chuyển hóa năng lượng (Bài 1 đến Bài 6) $\to$ tổng hợp năng lực qua thực hành thi công mạch điện nội thất, chuông cửa và camera (Bài 7).

Để mở rộng kiến thức, người học nên kết hợp tra cứu các tài liệu tham khảo chuyên ngành của Nguyễn Xuân Phú, Trần Thế San và cập nhật thường xuyên các tiêu chuẩn kỹ thuật điện IEC hiện hành.
