BÁO CÁO THƯ MỤC VÀ MÔ TẢ NỘI DUNG HỌC THUẬT: GIÁO TRÌNH VẼ KỸ THUẬT 2

1. Tổng quan về giáo trình

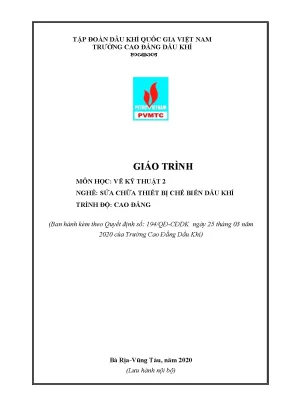

Giáo trình Vẽ kỹ thuật 2 (Mã môn học: CK19MH02) là tài liệu học tập kỹ thuật cơ sở thuộc chương trình đào tạo trình độ Cao đẳng nghề Sửa chữa thiết bị chế biến Dầu khí và Cắt gọt kim loại, được ban hành chính thức theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam). Giáo trình do các tác giả Đào Thị Phương Hoa và Lê Anh Dũng biên soạn với thời lượng quy chuẩn 3 tín chỉ (tổng số 75 giờ, gồm 15 giờ lý thuyết, 55 giờ thực hành/thảo luận/bài tập và 5 giờ kiểm tra).

Vị trí môn học trong cây đào tạo:
[Vẽ kỹ thuật 1 (CK19MH01)] ➔ [Vẽ kỹ thuật 2 (CK19MH02)] ➔ [Mô đun chuyên môn cơ sở & nghề]

Mục tiêu học tập của giáo trình được xác định rõ ràng qua ba chuẩn đầu ra:

  • Chuẩn kiến thức (A1–A4): Trình bày phương pháp xác định giao tuyến hình học, biểu diễn hình chiếu trục đo, thiết lập các dạng hình biểu diễn của vật thể theo tiêu chuẩn và giải thích nguyên lý ứng dụng phần mềm AutoCAD trong thiết lập, xử lý và in ấn bản vẽ kỹ thuật cơ khí.
  • Chuẩn kỹ năng (B1–B3): Dựng chính xác giao tuyến không gian, vẽ hình chiếu trục đo, hoàn thiện bản vẽ chi tiết đúng quy phạm kỹ thuật và thực thi bản vẽ bằng công cụ đồ họa AutoCAD trên máy tính.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Định hình tính cẩn trọng, tỉ mỉ và xây dựng tác phong lao động khoa học trong môi trường kỹ thuật công nghiệp.

Cấu trúc giáo trình được thiết kế tích hợp theo logic chuyển tiếp từ biểu diễn hình học không gian truyền thống (vẽ tay) sang ứng dụng công nghệ thông tin (AutoCAD 2D), phục vụ trực tiếp cho việc đọc hiểu và lập hồ sơ kỹ thuật trong ngành cơ khí dầu khí.

2. Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu bao gồm 7 chương học với sự phân bổ cân đối giữa nguyên lý hình học và kỹ thuật phần mềm:

Chương Tên nội dung Thời lượng (Giờ) Trọng tâm lý thuyết & thực hành
Chương 1 Giao tuyến của vật thể 8 (2 LT / 6 TH) Xác định giao tuyến giữa mặt phẳng với các khối hình học (đa diện, trụ, nón tròn xoay, cầu) và giao tuyến giữa hai khối hình học (khối trụ giao trụ cùng/khác đường kính, khối trụ giao khối cầu, vật thể có rãnh/lỗ).
Chương 2 Hình chiếu trục đo 13 (2 LT / 10 TH / 1 KT) Hệ trục đo, phương chiếu song song, hệ số biến dạng ($p, q, r$). Kỹ thuật dựng hình chiếu trục đo vuông góc đều ($p=q=r=1$, góc trục $120^\circ$) và hình chiếu trục đo xiên cân ($p=r=1; q=0{,}5$, góc trục $135^\circ / 90^\circ$). Cách dựng elip, ôvan thay thế.
Chương 3 Biểu diễn vật thể 6 (2 LT / 4 TH) Hệ thống 6 hình chiếu cơ bản theo TCVN 5-78 (đứng, bằng, cạnh, từ phải, từ dưới, từ sau), hình chiếu phụ, hình chiếu riêng phần. Phân loại hình cắt (đứng, bằng, cạnh, nghiêng; đơn giản, phức tạp/bậc; toàn phần, riêng phần) và mặt cắt (mặt cắt rời, mặt cắt chập). Tuyến ảnh mặt cắt theo TCVN 7:1993. Quy chuẩn hình trích.
Chương 4 Bản vẽ chi tiết 8 (1 LT / 5 TH / 2 KT) Thành phần bản vẽ chi tiết: Hình biểu diễn, kích thước định khối/định vị, chọn mặt chuẩn/đường chuẩn/điểm chuẩn, kết cấu khung tên 19 ô tiêu chuẩn. Trình bày dung sai kích thước ($T_D, T_d$), ký hiệu sai lệch vị trí/hình dạng và thông số nhám bề mặt ($Ra, Rz$).
Chương 5 Thiết lập bản vẽ trên máy tính bằng phần mềm AutoCAD 8 (2 LT / 6 TH) Giao diện đồ họa, thiết lập môi trường vẽ cơ bản, hệ tọa độ, quản lý lớp (layer), đường nét, màu sắc và khung giấy vẽ kỹ thuật.
Chương 6 Các lệnh vẽ cơ bản trong AutoCAD 26 (5 LT / 21 TH) Hệ thống câu lệnh tạo hình học cơ bản (Line, Circle, Arc, Polyline...), các lệnh hiệu chỉnh hình học (Trim, Extend, Offset, Fillet, Chamfer, Move, Copy, Mirror, Array...), kỹ thuật ghi kích thước và chèn ký hiệu chuyên ngành.
Chương 7 In và xuất bản vẽ trong AutoCAD 6 (1 LT / 3 TH / 2 KT) Thiết lập không gian Layout/Model, cấu hình tỷ lệ in ấn (Plot Scale), chuẩn hóa nét in (Plot Style Table - CTB/STB), xuất bản vẽ sang định dạng PDF và in ra giấy kỹ thuật.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết hình học họa hình và phép chiếu: Nền tảng phép chiếu song song và phép chiếu xuyên tâm; quy luật biến dạng hình học của đường cong bậc hai (elip, parabol, hyperbol) khi cắt mặt nón tròn xoay; quy tắc biểu diễn vật thể 3D lên mặt phẳng 2D.
  2. Quy chuẩn Tiêu chuẩn Việt Nam (TCVN):
    • Tiêu chuẩn biểu diễn hình chiếu: TCVN 5-78.
    • Tiêu chuẩn ghi kích thước: TCVN 5705.
    • Tiêu chuẩn ký hiệu vật liệu trên mặt cắt: TCVN 7:1993 (đường gạch gạch nghiêng $45^\circ$, bước từ $2 \div 5\text{ mm}$).
  3. Lý thuyết kiểm tra và dung sai chế tạo cơ khí:
    • Khái niệm dung sai giới hạn trên/dưới cho chi tiết trục ($T_d$) và chi tiết lỗ ($T_D$), ví dụ mẫu $\varnothing 18H7$ ($\varnothing 18_{0}^{+0{,}018}$) và $32 \pm 0{,}1$.
    • Tiêu chuẩn hóa 10 loại sai lệch hình học và vị trí tương quan: độ phẳng, độ thẳng, độ trụ, độ tròn, prôfin mặt cắt dọc trục, độ song song ($//$), độ vuông góc ($\perp$), độ đồng trục, độ đối xứng ($\div$), độ đảo mặt đầu.
    • Định lượng đặc trưng nhám bề mặt: Tỷ số giữa bước nhấp nhô $P$ và chiều cao nhấp nhô $h$ để phân định bản chất bề mặt:
      • $P/h \le 50$: Nhám bề mặt ($h_3$).
      • $50 < P/h \le 1000$: Độ sóng bề mặt ($h_2$).
      • $P/h > 1000$: Sai lệch hình dạng ($h_1$).
      • Quy ước ghi chỉ số $Ra$ (chỉ ghi trị số) và $Rz$ (ghi rõ ký hiệu $Rz$ kèm trị số) với dấu chữ V lệch.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc và lập bản vẽ cơ khí hoàn chỉnh; dựng hình chiếu trục đo vuông góc đều/xiên cân cho các chi tiết đối xứng, chi tiết dạng hộp và chi tiết bị cắt trích; thao tác thành thạo bộ công cụ AutoCAD 2D để số hóa bản vẽ chế tạo.
  • Kỹ năng phân tích: Phân tích một chi tiết máy phức tạp thành các khối hình học cơ bản (phân tích hình dạng); bóc tách hệ thống kích thước thành kích thước định khối và kích thước định vị; nhận biết các bề mặt tiếp xúc, mặt gia công chủ yếu để xác định mặt chuẩn công nghệ.
  • Năng lực thực tế: Khả năng truy xuất quy trình công nghệ gia công, suy ra kích thước phôi thô dựa trên kích thước giới hạn lớn nhất và kiểm tra chất lượng sản phẩm cơ khí sau chế tạo thông qua bản vẽ thiết kế.

3. Phương pháp giảng dạy và học tập

Giáo trình thiết lập mô hình sư phạm tích hợp lý thuyết gắn liền thực hành với thời lượng bài tập/thực hành chiếm 73,3% tổng khối lượng môn học (55/75 giờ).

Tiếp cận sư phạm và bài tập thực hành

  • Hoạt động giảng dạy: Áp dụng phương pháp dạy học tích cực, phân chia bài giảng thành các khối kiến thức súc tích; đưa ra bài tập tình huống thực tế; chia nhóm nhỏ để giải quyết các trường hợp giao tuyến phức tạp và chi tiết cơ khí dạng khối hộp/tròn xoay.
  • Hệ thống bài tập: Chuỗi bài tập phân tích bản vẽ nắp ổ trục, chi tiết ống lót, đầu trục vát phẳng, đầu trục xẻ rãnh, đầu đinh vít chỏm cầu xẻ rãnh; bài tập dựng hình 3 chiều từ 2 hình chiếu trực giao.
  • Phương pháp tự học: Người học được biên chế thành các nhóm tự học từ 8 đến 10 sinh viên, được giao chủ đề trước buổi học, phân chia nhiệm vụ chuẩn bị hồ sơ bản vẽ, tổ chức phản biện và tổng hợp báo cáo chuyên đề.

Phương thức kiểm tra và đánh giá học phần

Căn cứ theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động - Thương binh và Xã hội, quy chế đánh giá kết quả học tập tại Trường Cao đẳng Dầu khí được quy định như sau:

Thành phần đánh giá Phương pháp & Hình thức Thời điểm Chuẩn đầu ra đánh giá Trọng số
Kiểm tra thường xuyên Tự luận / Hỏi miệng / Thuyết trình Sau 27 giờ A1, A2, A3, B1, B2, C1, C2 40% (kết hợp với Định kỳ)
Kiểm tra định kỳ Viết tự luận / Thực hành trên máy tính Sau 36 giờ A4, B3, C2 (Hệ số 2)
Thi kết thúc môn học Tự luận tổng hợp trên giấy / Bản vẽ Sau 75 giờ A1, A2, A3, B1, B2, C1, C2 60%

Điểm môn học chấm theo thang điểm 10, làm tròn đến một chữ số thập phân, sau đó quy đổi sang thang điểm 4 và điểm chữ theo tiêu chuẩn đào tạo tín chỉ nghề nghiệp. Điều kiện tiên quyết để được tham dự thi kết thúc môn là người học phải tham dự tối thiểu 70% tổng thời lượng lý thuyết trên lớp.

4. Điểm nổi bật và cập nhật

  • Cấu trúc giáo trình kép (Hybrid drafting): Tài liệu liên kết toàn diện giữa việc rèn luyện tư duy không gian bằng bản vẽ quy ước truyền thống (Chương 1 đến Chương 4) và quá trình chuyển đổi số quy trình vẽ kỹ thuật thông qua công cụ AutoCAD trên máy vi tính (Chương 5 đến Chương 7).
  • Hệ thống hóa bài toán giao tuyến công nghiệp: Cung cấp các phương pháp giải trực tiếp các trường hợp giao tuyến thường gặp trong cơ khí chế tạo dầu khí: giao tuyến mặt phẳng cắt khối tròn xoay (hình trụ, nón, cầu) và giao tuyến khối trụ giao nhau vuông góc có đường kính bằng nhau hoặc khác nhau.
  • Ứng dụng tiêu chuẩn kỹ thuật hiện hành: Toàn bộ nội dung biểu diễn hình chiếu, hình cắt, mặt cắt, ký hiệu dung sai kích thước và nhám bề mặt được biên soạn bám sát hệ thống tiêu chuẩn quốc gia: TCVN 5-78, TCVN 5705 và TCVN 7:1993.
  • Tính ứng dụng ngành cơ khí thiết bị dầu khí: Các đối tượng bản vẽ thực hành được lựa chọn trực tiếp từ các bộ phận thiết bị cơ khí công nghiệp thực tế như nắp ổ trục, ống lót, thân van, chi tiết trục bậc và bình tách, giúp người học chuẩn bị kiến thức kỹ thuật cho các mô đun chuyên sâu (CK19MĐ03, CK19MĐ04, CK19MĐ05, CK19MĐ07).

5. Đối tượng sử dụng giáo trình

  1. Người học chính khóa: Sinh viên hệ Cao đẳng chính quy thuộc nhóm ngành kỹ thuật cơ khí, chuyên ngành Sửa chữa thiết bị chế biến Dầu khí (SCTBCBDK) và nghề Cắt gọt kim loại (CGKL).
  2. Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành học phần Vẽ kỹ thuật 1 (Mã học phần: CK19MH01, 2 tín chỉ, 45 giờ), đồng thời nắm vững các kiến thức bổ trợ từ môn Tin học cơ bản (MHCB19MH10) để thực hành phần mềm đồ họa.
  3. Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực, làm căn cứ thiết lập giáo án lý thuyết, phiếu bài tập thực hành, phiếu học tập nhóm và xây dựng đề kiểm tra định kỳ, đề thi kết thúc học phần.
  4. Cán bộ kỹ thuật và người tự học: Phục vụ cho kỹ thuật viên tại các nhà máy lọc hóa dầu, xưởng gia công cơ khí muốn chuẩn hóa kiến thức đọc bản vẽ chế tạo, tra cứu tiêu chuẩn nhám bề mặt, dung sai hình học hoặc nâng cao kỹ năng thiết lập bản vẽ 2D trên máy tính.

6. Câu hỏi thường gặp

1. Giáo trình "Vẽ kỹ thuật 2" được thiết kế cho đối tượng đào tạo nào?

Giáo trình được biên soạn riêng cho sinh viên bậc Cao đẳng nghề Sửa chữa thiết bị chế biến Dầu khí và nghề Cắt gọt kim loại thuộc Trường Cao đẳng Dầu khí, căn cứ theo Quyết định số 194/QĐ-CĐDK.

2. Người học cần đáp ứng những môn học điều kiện nào trước khi tiếp cận giáo trình này?

Sinh viên bắt buộc phải hoàn thành học phần Vẽ kỹ thuật 1 (CK19MH01). Đây là nền tảng kỹ thuật cơ sở cung cấp các khái niệm ban đầu về phép chiếu và hình học cơ bản trước khi nâng cao lên kỹ thuật biểu diễn giao tuyến phức tạp và bản vẽ chi tiết.

3. Nội dung phần AutoCAD trong giáo trình tập trung vào mảng kiến thức nào?

Phần AutoCAD (chiếm 40 giờ trong tổng số 75 giờ của môn học) tập trung hoàn toàn vào kỹ thuật vẽ 2D: từ việc thiết lập layer, tỷ lệ bản vẽ (Chương 5), sử dụng hệ thống lệnh dựng hình và chỉnh sửa cơ bản (Chương 6), cho đến việc thiết lập không gian in, quản lý tỷ lệ nét và xuất bản vẽ theo chuẩn kỹ thuật (Chương 7).

4. Quy định về đánh giá và điều kiện đạt học phần được phân bổ như thế nào?

Kết quả học phần tính trên thang điểm 10 quy đổi sang thang 4 theo tín chỉ: Điểm quá trình (gồm điểm kiểm tra thường xuyên sau 27 giờ và kiểm tra định kỳ sau 36 giờ) chiếm trọng số 40%; điểm thi kết thúc môn học sau 75 giờ chiếm trọng số 60%. Sinh viên vắng quá 30% số tiết lý thuyết sẽ không được dự thi.

5. Giáo trình trích dẫn và khuyến nghị những tài liệu tham khảo chính yếu nào?

Giáo trình dựa trên các nguồn tài liệu tham khảo chuẩn mực trong đào tạo cơ khí tại Việt Nam:

  • Giáo Trình Vẽ Kỹ Thuật (Dùng cho hệ cao đẳng) – PGS. Trần Hữu Quế, NXB Giáo Dục, 2007.
  • Vẽ Kỹ Thuật giáo trình dạy nghề – Trần Hữu Quế, NXB Khoa Học và Kỹ Thuật, 2005.
  • Bài tập vẽ kỹ thuật cơ khí (Tập 1, Tập 2) – Trần Hữu Quế, Nguyễn Văn Tuấn, NXB Giáo Dục, 2006.

7. Kết luận

Giáo trình Vẽ kỹ thuật 2 (CK19MH02) của Trường Cao đẳng Dầu khí đóng vai trò kết nối kiến thức cơ sở lý thuyết hình học với thực hành gia công cơ khí chuyên nghiệp. Tài liệu hoàn thiện hóa năng lực đọc hiểu cấu trúc chi tiết máy phức tạp, tra cứu và thể hiện đúng các chỉ số dung sai lắp ghép, ký hiệu sai lệch hình học cũng như độ nhám bề mặt theo đúng các Tiêu chuẩn Việt Nam (TCVN 5-78, TCVN 5705, TCVN 7:1993).

Lộ trình học tập đề xuất từ giáo trình:
[Lý thuyết giao tuyến & Phép chiếu]
  ➔ [Thiết lập & Đọc bản vẽ chi tiết/Dung sai/Nhám]
  ➔ [Thực hành dựng hình AutoCAD 2D]
  ➔ [Xuất bản vẽ kỹ thuật & Chuyển giao công nghệ]

Để tối ưu hóa quá trình học tập, sinh viên cần kết hợp nghiên cứu lý thuyết trong giáo trình với hệ thống bài tập thực hành vẽ tay và hệ thống máy tính có cài đặt phần mềm AutoCAD tại phòng chuyên môn hóa, cùng với tài liệu bổ trợ là bộ sách Bài tập vẽ kỹ thuật cơ khí (Tập 1 & Tập 2) của tác giả Trần Hữu Quế và Nguyễn Văn Tuấn.
