THÔNG TIN TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH VẼ KỸ THUẬT 1
Tổng quan về giáo trình

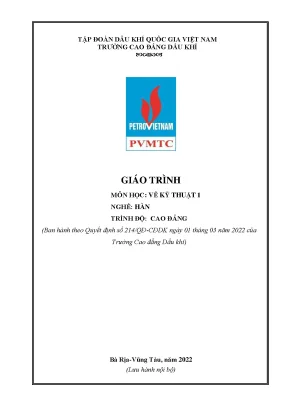

Giáo trình Vẽ kỹ thuật 1 (Mã môn học: MECM52003) là tài liệu giảng dạy môn học kỹ thuật cơ sở thuộc chương trình đào tạo trình độ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị chế biến Dầu khí, nghề Hàn và nghề Gia công cắt gọt. Tài liệu được ban hành chính thức theo Quyết định số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam), do nhóm tác giả gồm Võ Tấn Hoà (Chủ biên), Lê Anh Dũng và Trần Thanh Ngọc biên soạn tại Bà Rịa - Vũng Tàu.
Môn học có thời lượng 2 tín chỉ (tổng cộng 45 giờ đào tạo, phân bổ gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập, 1 giờ kiểm tra lý thuyết và 1 giờ kiểm tra thực hành). Trong cấu trúc chương trình đào tạo nghề (tổng khối lượng 100 tín chỉ), môn học nằm trong khối kiến thức cơ sở ngành (11 tín chỉ, bao gồm Dung sai, Vật liệu cơ khí, Vẽ kỹ thuật 1 và Điện kỹ thuật cơ bản), được bố trí giảng dạy ở giai đoạn đầu khóa học nhằm tạo tiền đề cho học viên tiếp thu các mô-đun chuyên môn như Chế tạo phôi hàn, Gá lắp kết cấu hàn, Hàn hồ quang, Hàn TIG/MIG/MAG và Hàn ống.
Về chuẩn đầu ra, giáo trình hướng đến các mục tiêu:
- Kiến thức (A1, A2): Trình bày đúng các tiêu chuẩn nhà nước và quốc tế về khung bản vẽ, khung tên, kiểu chữ, đường nét; giải thích được phương pháp vẽ hình học, nguyên lý hình chiếu vuông góc, quy ước vẽ mối ghép và các chi tiết cơ khí thông dụng; nắm vững nội dung và quy ước biểu diễn trên bản vẽ lắp, bản vẽ kết cấu, bản vẽ sơ đồ công nghệ đường ống và thiết bị (P&ID).
- Kỹ năng (B1): Thực hiện chính xác các bản vẽ hình học phẳng, thiết lập đồ thức hình chiếu vuông góc của vật thể, vẽ đúng quy ước mối ghép và đọc hiểu được bản vẽ lắp ráp, bản vẽ kết cấu kim loại, sơ đồ P&ID và sơ đồ động học.
- Năng lực tự chủ và trách nhiệm (C1, C2): Hình thành tác phong làm việc khoa học, tính cẩn thận, tỉ mỉ và nghiêm túc trong thực hành kỹ thuật.
Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp bài tập, tiếp cận từ các quy chuẩn cơ bản về đồ họa kỹ thuật đến phương pháp biểu diễn không gian và đọc hiểu bản vẽ cơ khí chuyên ngành. Điểm đặc sắc của tài liệu là định hướng ứng dụng thực tế trong lĩnh vực công nghiệp dầu khí thông qua việc tích hợp bản vẽ kết cấu kim loại và sơ đồ P&ID vào nội dung giảng dạy.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Nội dung giáo trình được phân bố qua 6 chương với trình tự logic từ nền tảng tiêu chuẩn đến ứng dụng chuyên môn:
- Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (Thời lượng: 3 giờ lý thuyết): Giới thiệu các quy chuẩn đồ họa kỹ thuật cơ bản gồm khổ giấy theo tiêu chuẩn TCVN 2-74 (A0, A1, A2, A3, A4); cấu tạo và nội dung khung bản vẽ, khung tên theo TCVN 3821-83; các loại tỷ lệ biểu diễn (nguyên hình, phóng to, thu nhỏ); phân loại và ứng dụng các loại đường nét theo TCVN 8-85 (nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng); quy cách chữ viết (khổ chữ h = 1.8; 2.5; 3.5; 5; 7; 10 mm, kiểu chữ đứng và nghiêng $75^\circ$); các nguyên tắc ghi kích thước (đường gióng, đường kích thước, con số kích thước độ dài, góc, cung tròn, mặt cầu, hình vuông, yếu tố lặp lại).
- Chương 2: Vẽ hình học (Thời lượng: 6 giờ - 2 giờ lý thuyết, 4 giờ thực hành): Hướng dẫn các phương pháp dựng hình cơ bản gồm dựng đường thẳng song song, đường thẳng vuông góc, chia đều đoạn thẳng; dựng góc phân giác, dựng góc đặc biệt ($15^\circ, 75^\circ, 105^\circ, 165^\circ$) bằng êke phối hợp; tính toán và vẽ độ dốc ($i = \tan\alpha$), độ côn ($k = \frac{D-d}{h} = 2\tan\alpha$); chia đều đường tròn thành 3, 5, 6, 7 phần bằng nhau; phương pháp vẽ nối tiếp giữa đường thẳng với cung tròn, giữa các cung tròn tiếp xúc trong và tiếp xúc ngoài; phương pháp dựng các đường cong hình học gồm đường elip (theo trục dài và trục ngắn), đường xoắn ốc Ác-si-mét (Archimedes), đường thân khai của đường tròn và đường sin ($y = \sin x$).
- Chương 3: Hình chiếu vuông góc (Thời lượng: 8 giờ - 2 giờ lý thuyết, 5 giờ thực hành, 1 giờ kiểm tra): Trình bày bản chất các phép chiếu (phép chiếu xuyên tâm, phép chiếu song song gồm chiếu xiên và chiếu vuông góc); hệ thống các mặt phẳng hình chiếu ($P_1$ đứng, $P_2$ bằng, $P_3$ cạnh); đồ thức của điểm, đoạn thẳng ở các vị trí đặc biệt (đường mặt, đường bằng, đường cạnh, đường tia chiếu đứng, tia chiếu bằng, tia chiếu cạnh); đồ thức của mặt phẳng (mặt phẳng chiếu đứng, chiếu bằng, chiếu cạnh và mặt phẳng song song với các mặt phẳng hình chiếu); hình chiếu của khối đa diện (lăng trụ đứng, lăng trụ xiên, hình chóp) và khối tròn xoay (hình trụ, hình nón đứng, hình nón cụt, mặt cầu, mặt xuyến).
- Chương 4: Quy ước vẽ các mối ghép (Thời lượng: 6 giờ - 2 giờ lý thuyết, 4 giờ thực hành): Cung cấp các quy tắc biểu diễn mối ghép ren (thông số bu lông theo TCVN 1892-76, đường đỉnh ren, chân ren, giới hạn ren, biểu diễn ren thấy, ren khuất, biểu diễn lắp ghép ren); quy ước vẽ mối ghép then, mối ghép đinh tán và quy ước biểu diễn mối ghép hàn trong kết cấu cơ khí.
- Chương 5: Quy ước vẽ một số chi tiết thông dụng (Thời lượng: 6 giờ - 2 giờ lý thuyết, 4 giờ thực hành): Hướng dẫn vẽ quy ước các chi tiết máy điển hình gồm bánh răng (bánh răng trụ, bánh răng côn), khớp nối trục, lò xo, trục và ổ trục.
- Chương 6: Các loại bản vẽ cơ khí (Thời lượng: 16 giờ - 4 giờ lý thuyết, 11 giờ thực hành, 1 giờ kiểm tra): Đi sâu vào phương pháp đọc và lập các loại bản vẽ chuyên ngành gồm bản vẽ lắp ráp cụm chi tiết, bản vẽ thiết bị chèn khít, bản vẽ kết cấu kim loại, bản vẽ sơ đồ đường ống và dụng cụ đo (P&ID - Piping and Instrumentation Diagram), sơ đồ nguyên lý truyền động cơ khí và hộp giảm tốc.
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống tri thức dựa trên các trụ cột khoa học:
- Hệ thống tiêu chuẩn kỹ thuật: Nền tảng pháp lý và kỹ thuật gồm các Tiêu chuẩn Việt Nam (TCVN 2-74, TCVN 3821-83, TCVN 8-85, TCVN 1892-76) kết hợp bộ tiêu chuẩn quốc tế ISO Standards Handbook 12 Technical Drawings (1991).
- Nguyên lý hình học họa hình: Phương pháp ánh xạ không gian ba chiều về hệ hai chiều thông qua phép chiếu vuông góc Monge, xác định tính chất bảo toàn hình học, độ lớn thật của đoạn thẳng và mặt phẳng.
- Toán học và dựng hình hình học: Các thuật toán chia đoạn thẳng, chia đường tròn, giải tích quỹ đạo tiếp xúc cung tròn, hàm lượng giác và phương trình đại số của các đường cong kỹ thuật (elip $MF_1 + MF_2 = 2a$, thân khai, xoắn ốc bước xoắn $a$).
Kỹ năng phát triển
Thông qua các bài tập và thực hành, người học được rèn luyện các nhóm năng lực:
- Kỹ năng thao tác kỹ thuật (Technical skills): Sử dụng thành thạo bộ dụng cụ vẽ truyền thống (thước T, compa, bộ êke $30^\circ-60^\circ$ và $45^\circ$, thước cong, bút chì kỹ thuật) để lập bản vẽ đạt chuẩn về nét vẽ, khổ chữ và bố cục.
- Kỹ năng phân tích không gian (Analytical skills): Khả năng chuyển đổi tư duy từ vật thể ba chiều sang đồ thức ba hình chiếu và ngược lại; phân tích giao tuyến, hình chiếu suy biến của điểm, đường thẳng và mặt phẳng.
- Năng lực ứng dụng thực hành (Practical competencies): Bóc tách kích thước, hiểu đúng ký hiệu mối hàn trên bản vẽ kết cấu kim loại, đọc hiểu cấu tạo và nguyên lý hoạt động của cụm máy trên bản vẽ lắp và sơ đồ công nghệ P&ID trong môi trường công nghiệp dầu khí.
Phương pháp giảng dạy và học tập
Giáo trình thiết kế theo định hướng sư phạm tích cực, kết hợp chặt chẽ giữa truyền thụ nguyên lý và rèn luyện kỹ năng đồ họa:
- Phương pháp giảng dạy của giảng viên: Áp dụng phương pháp dạy học tích cực gồm thuyết trình ngắn kết hợp trực quan hóa (máy chiếu, bản vẽ mẫu chi tiết máy, mô hình khối hình học), nêu vấn đề kỹ thuật, hướng dẫn tra cứu tiêu chuẩn và tổ chức thảo luận nhóm xử lý tình huống đọc bản vẽ.
- Phương pháp học tập của học viên: Kết hợp tự học cá nhân và làm việc nhóm (mỗi nhóm từ 8-10 học viên). Nhóm trưởng phân công nhiệm vụ nghiên cứu bài học trước khi đến lớp; các thành viên thảo luận, giải quyết bài tập dựng hình, ghi chép và hoàn thành báo cáo nhóm. Học viên phải chuẩn bị đầy đủ học liệu, phiếu học tập, phiếu thực hành và dụng cụ vẽ.
- Cơ cấu bài tập và thực hành: Tỷ trọng thực hành chiếm ưu thế với 29/45 giờ (khoảng 64,4% thời lượng môn học). Bài tập được bố trí ở cuối mỗi chương, trải dài từ bài tập vẽ lại khung tên theo tỷ lệ, ghi kích thước chi tiết, dựng đường cong hình học, vẽ 3 hình chiếu vuông góc của vật thể đa diện/tròn xoay đến bài tập bóc tách bản vẽ lắp và sơ đồ truyền động.
- Phương pháp đánh giá kết quả: Tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Cấu trúc đánh giá gồm:
- Điểm đánh giá quá trình (Trọng số 40%): Điểm kiểm tra thường xuyên (hệ số 1, hình thức hỏi miệng hoặc tự luận sau 27 giờ học, đánh giá chuẩn A1-A3, B1, C1-C2) và điểm kiểm tra định kỳ (hệ số 2, hình thức tự luận hoặc thuyết trình sau 36 giờ học, đánh giá chuẩn A4, B2, C2).
- Điểm thi kết thúc môn học (Trọng số 60%): Bài thi viết tự luận sau 45 giờ học nhằm đánh giá toàn diện chuẩn đầu ra (A1-A3, B1-B2, C1-C2).
- Điểm số được chấm theo thang điểm 10, làm tròn một chữ số thập phân và quy đổi sang thang điểm chữ (A, B, C, D, F) cùng thang điểm 4 theo quy chế đào tạo tín chỉ.
- Quy định chuyên cần và tự học: Người học phải tham dự tối thiểu 70% số buổi giảng lý thuyết. Trường hợp vắng quá 30% thời lượng lý thuyết, học viên bắt buộc phải học lại môn học.
Điểm nổi bật và cập nhật
- Cập nhật theo khung chương trình năm 2022: Giáo trình được ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01/03/2022, cập nhật theo cấu trúc chương trình đào tạo tín chỉ mới nhất của Trường Cao đẳng Dầu khí.
- Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Nội dung biên soạn bám sát và đồng bộ giữa hệ thống Tiêu chuẩn Quốc gia (TCVN 2-74 về khổ giấy, TCVN 3821-83 về khung tên, TCVN 8-85 về đường nét, TCVN 1892-76 về bu lông) với tiêu chuẩn quốc tế ISO 12 (1991) về bản vẽ kỹ thuật.
- Gắn liền đặc thù ngành công nghiệp dầu khí: Bên cạnh kiến thức vẽ kỹ thuật cơ khí đại cương, giáo trình dành riêng Chương 6 (chiếm 16/45 giờ) để đưa vào các nội dung ứng dụng thực tế trong nhà máy lọc hóa dầu và công trình dầu khí, bao gồm bản vẽ thiết bị chèn khít, bản vẽ kết cấu kim loại liên quan đến công nghệ hàn và sơ đồ quy trình công nghệ đường ống & thiết bị (P&ID).
- Phân bổ thời lượng chú trọng năng lực thực hành: Tỷ lệ phân bổ thời gian thực hành và thảo luận đạt gần 65%, đảm bảo học viên hình thành kỹ năng thao tác vẽ và kỹ năng đọc bản vẽ trực tiếp trên các chi tiết máy cơ khí thực tế.
Đối tượng sử dụng giáo trình
Giáo trình Vẽ kỹ thuật 1 được biên soạn cho các nhóm đối tượng cụ thể:
- Sinh viên, học viên chính quy:
- Sinh viên hệ Cao đẳng và học sinh hệ Trung cấp nghề Hàn.
- Sinh viên/học sinh nghề Sửa chữa thiết bị chế biến Dầu khí (SCTBCBDK).
- Sinh viên/học sinh nghề Gia công cắt gọt (Cắt gọt kim loại - CGKL).
- Học viên hệ Trung cấp nghề Vận hành thiết bị chế biến Dầu khí (VHTBCBDK).
- Yêu cầu kiến thức tiên quyết (Prerequisites): Môn học không đòi hỏi kiến thức chuyên môn kỹ thuật trước đó. Người học chỉ cần nắm vững kiến thức toán học hình học cơ bản ở bậc phổ thông (hình học không gian, các định lý lượng giác, góc, đường tròn) và chuẩn bị các dụng cụ vẽ kỹ thuật tiêu chuẩn.
- Giảng viên và cán bộ quản lý đào tạo: Sử dụng làm căn cứ chuẩn để lập kế hoạch giảng dạy, biên soạn bài giảng chi tiết, xây dựng phiếu thực hành, tổ chức kiểm tra đánh giá theo chuẩn đầu ra và thống nhất phương pháp giảng dạy liên môn.
- Tài liệu tham khảo chuyên môn: Dành cho thợ hàn, thợ gia công cơ khí, kỹ thuật viên bảo dưỡng thiết bị tại các nhà máy, xí nghiệp chế biến dầu khí có nhu cầu tra cứu tiêu chuẩn ký hiệu bản vẽ cơ khí, mối ghép hàn và sơ đồ P&ID.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng và Trung cấp thuộc các ngành kỹ thuật cơ khí, đặc biệt là nghề Hàn, nghề Sửa chữa thiết bị chế biến Dầu khí, Gia công cắt gọt và Vận hành thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí.
2. Cần chuẩn bị kiến thức nền tảng và trang thiết bị gì trước khi học?
Người học cần có kiến thức hình học phẳng và hình học không gian ở mức cơ bản. Về trang thiết bị học tập, cần chuẩn bị đầy đủ bộ dụng cụ vẽ kỹ thuật gồm: bảng vẽ, thước T, compa, bộ êke ($30^\circ-60^\circ$ và $45^\circ$), thước cong, bút chì kỹ thuật, tẩy và giấy vẽ các khổ A4, A3.
3. Điểm khác biệt của giáo trình này so với các tài liệu vẽ kỹ thuật đại cương khác là gì?
Tài liệu được tinh gọn theo định hướng thực hành nghề nghiệp (29/45 giờ dành cho thực hành/thảo luận), đồng thời tích hợp nội dung chuyên ngành công nghiệp dầu khí như bản vẽ sơ đồ P&ID, bản vẽ kết cấu kim loại cho kết cấu hàn và bản vẽ thiết bị chèn khít.
4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Học viên cần chủ động đọc trước tài liệu lý thuyết của từng chương trước khi lên lớp, tham gia học nhóm từ 8-10 người để thảo luận các tình huống kỹ thuật, thực hiện đầy đủ các bài tập dựng hình học và rèn luyện kỹ năng phân tích 3 hình chiếu vuông góc đối với các mẫu vật thể đa diện và khối tròn xoay.
5. Giáo trình có những tài liệu tham khảo bổ trợ nào?
Tài liệu tham khảo chính được sử dụng để biên soạn giáo trình gồm:
- Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (1998), Vẽ Kỹ Thuật Cơ Khí tập 1, 2, Nhà xuất bản Giáo dục.
- Hệ thống Tiêu chuẩn Nhà nước: Hệ thống tài liệu thiết kế cơ khí (TCVN 2-74, TCVN 3821-83, TCVN 8-85, TCVN 1892-76).
- ISO Standards Handbook 12 Technical Drawings (1991).
Kết luận
Giáo trình Vẽ kỹ thuật 1 (Mã môn học: MECM52003) của Trường Cao đẳng Dầu khí là tài liệu học thuật cơ sở chuẩn hóa, đóng vai trò định hình ngôn ngữ đồ họa kỹ thuật cho học viên khối ngành cơ khí và dầu khí. Lộ trình tiếp thu kiến thức được xây dựng theo cấu trúc tuần tự: từ việc nắm vững các tiêu chuẩn biểu diễn TCVN/ISO và kỹ thuật dựng hình phẳng (Chương 1, Chương 2) đến phương pháp chiếu vuông góc Monge biểu diễn không gian (Chương 3), chuyển tiếp sang quy ước thể hiện mối ghép ren, hàn, chi tiết máy (Chương 4, Chương 5) và hoàn thiện ở năng lực đọc - phân tích các bản vẽ cơ khí, kết cấu kim loại và sơ đồ P&ID chuyên ngành (Chương 6). Tài liệu cung cấp cơ sở dữ liệu kỹ thuật đầy đủ để phục vụ cho cả hoạt động đào tạo chính quy lẫn tra cứu trong sản xuất công nghiệp.
