Tổng quan về giáo trình

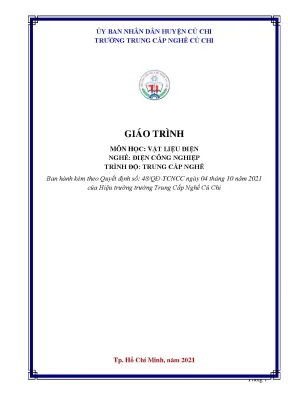

Giáo trình Vật liệu điện (Mã mô đun: Mh 12) là tài liệu học tập kỹ thuật cơ sở bắt buộc thuộc chương trình đào tạo trình độ Trung cấp nghề cho nghề Điện công nghiệp. Tài liệu do nhóm tác giả Nguyễn Đoan Thùy và Như Hồng Ngọc biên soạn, được ban hành chính thức theo Quyết định số 48/QĐ-TCNCC ngày 04 tháng 10 năm 2021 của Hiệu trưởng trường Trung Cấp Nghề Củ Chi, trực thuộc Ủy ban Nhân dân Huyện Củ Chi, Thành phố Hồ Chí Minh, và hoàn thiện vào ngày 30 tháng 10 năm 2022 theo khung chương trình của Sở Lao động - Thương binh và Xã hội TP.HCM.

Trong tiến trình đào tạo, mô đun Mh 12 được bố trí giảng dạy sau môn học An toàn lao động, đồng thời học song song với hai môn học cơ sở chuyên ngành là Vẽ điện và Khí cụ điện. Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học ba nhóm năng lực chuẩn:

  • Kiến thức: Nhận dạng, phân loại chính xác các nhóm vật liệu điện thông dụng trong công nghiệp và trình bày chi tiết các đặc tính lý - hóa - điện - từ của chúng.
  • Kỹ năng: Xác định đúng các dạng và nguyên nhân gây hư hỏng ở vật liệu điện trong điều kiện vận hành; tính toán, lựa chọn và thay thế vật liệu phù hợp với yêu cầu kỹ thuật của thiết bị.
  • Năng lực tự chủ và trách nhiệm: Xây dựng tác phong công nghiệp, kỹ năng làm việc nhóm, tính tỉ mỉ, cẩn thận, chính xác và khoa học trong thao tác kỹ thuật.

Cấu trúc giáo trình gồm 4 chương với thời lượng quy định 30 giờ, triển khai theo trình tự từ bản chất vật lý lượng tử của vật chất đến các ứng dụng chuyên biệt của từng nhóm vật liệu kỹ thuật điện. Điểm đặc sắc của giáo trình nằm ở tính tích hợp chặt chẽ giữa lý thuyết cơ sở và các tiêu chí thực tập tại xưởng, cung cấp hệ thống thông số kỹ thuật thực nghiệm và công thức tính chọn vật liệu phục vụ trực tiếp cho hoạt động sản xuất và lắp đặt điện công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được bố cục thành 4 chương chuyên đề với mạch phát triển kiến thức logic:

[Chương 1: Khái niệm về vật liệu điện]
  - 7 cấp chịu nhiệt (IEC)                - Kim loại, hợp kim (Cu, Al, Pb, W)     - Đômen từ, từ hóa dị hướng
  - Đánh thủng Uđt = Ebđ · d              - Kim loại tiếp điểm & gốm kim loại     - Đường cong B = f(H)
  - Polyme, sợi, gốm sứ, mica             - Hợp kim điện trở (Mai so, Manganin)   - Thép kỹ thuật, Pécmaloi
  • Chương 1: Khái niệm về vật liệu điện: Giới thiệu cấu trúc nguyên tử theo mô hình Bohr, 4 dạng liên kết phân tử (đồng hóa trị, ion, kim loại, Van Der Waals), hiện tượng khuyết tật mạng tinh thể và lý thuyết phân vùng năng lượng (vùng hóa trị/điền đầy, vùng dẫn/tự do, vùng cấm $\Delta W$). Phân loại vật liệu điện theo độ dẫn điện ($\Delta W < 0,2\text{ eV}$ đối với vật dẫn; $0,2 - 1,5\text{ eV}$ đối với bán dẫn; $1,5 - 2\text{ eV}$ đối với điện môi), theo từ tính (nghịch từ $\mu < 1$, thuận từ $\mu > 1$, dẫn từ $\mu \gg 1$), theo công dụng, nguồn gốc và trạng thái vật thể.
  • Chương 2: Vật liệu cách điện: Trình bày bản chất của điện môi; phân loại theo trạng thái vật lý, thành phần hóa học (vô cơ, hữu cơ cao phân tử mạch thẳng và mạch không gian), và 7 cấp chịu nhiệt theo tiêu chuẩn IEC (Y, A, E, B, F, H, C). Phân tích các tính chất hút ẩm, cơ học ($\sigma_k, \sigma_n, \sigma_u$, độ giòn, độ cứng Mohs, độ nhớt $\eta, \nu$), độ bền nhiệt, tính chất hóa học và cơ chế đánh thủng điện môi theo công thức: $$U_{đt} = E_{bđ} \cdot d$$ Mô tả chi tiết các nhóm vật liệu cách điện thông dụng: vật liệu sợi, giấy cáp (K-080, KM-120), cáctông cách điện, phíp, amiăng, ximăng amiăng, gỗ và tre tẩm dầu/parafin, băng cách điện, vải sơn, chất dẻo hêtinắc, téctôlít, compozit, polyme nhiệt dẻo/nhiệt cứng (PE, PP, PVC, polyisobutylene), nhựa cánh kiến, nhựa thông colofan, dầu thực vật khô (dầu gai, dầu trẩu, dầu thầu dầu), sơn tẩm/phủ/dán, cao su lưu hóa, thủy tinh, gốm sứ (sứ treo $>35\text{ kV}$, sứ đỡ, sứ xuyên, sứ định vị) và mica (muscôvít, flogopít).
  • Chương 3: Vật liệu dẫn điện: Phân tích cơ chế dẫn điện loại 1 (điện tử tự do trong kim loại) và loại 2 (ion trong chất điện phân); các đại lượng đặc trưng (điện trở $R$, điện dẫn $G$, điện trở suất $\rho$, điện dẫn suất $\gamma$); cơ tính, lý tính, hóa tính và tính công nghệ (cắt gọt, hàn, rèn, đúc, nhiệt luyện, kéo giãn). Khảo sát chi tiết kim loại dẫn điện cao và hợp kim: đồng, nhôm kỹ thuật (các mác AB1, AB2, A-00, A-0, A-1, A-2, A-3; hợp kim đura, silumin), chì (các mác PbTc1, PbTc2, PbTc3; hợp kim Pb-Sb, Pb-Sn hàn mềm $400^\circ\text{C}$), thép kỹ thuật ($C < 0,15%$), wonfram (nhiệt độ nóng chảy $3380^\circ\text{C}$), vật liệu tiếp điểm (platin, palađi, rođi, vàng, bạc, molipđen, đồng, niken, graphit, kim loại gốm W-Ag, W-Cu) và hợp kim điện trở cao chịu nhiệt (mai so chứa $60%\text{ Cu} + 25%\text{ Zn} + 15%\text{ Ni}$, constantan, manganin).
  • Chương 4: Vật liệu dẫn từ: Phân tích bản chất sắt từ, cấu trúc đômen từ, hiện tượng từ hóa dị hướng và đường cong từ hóa $B = f(H)$, tổn hao từ trễ và dòng điện xoáy (Foucault); công thức tính mạch từ, độ từ thẩm $\mu = B/H$ (với hằng số $\mu_0 = 4\pi \cdot 10^{-7}\text{ H/m}$) và sơ đồ thay thế mạch từ tương đương mạch điện ($F \leftrightarrow E, \Phi \leftrightarrow I, R_m \leftrightarrow R$). Phân loại vật liệu sắt từ mềm (thép armco, sắt tinh khiết $99,98%\text{ Fe}$, thép lá kỹ thuật điện bổ sung silic đẳng hướng/vô hướng cán nóng/nguội, pécmaloi chứa $72 - 80%\text{ Ni}$), vật liệu sắt từ cứng (thép mactenxit tôi, hợp kim alni, alnisi, alnico, macnico, nam châm bột kim loại gốm/dẻo) và chất sắt từ mềm đặc biệt (pecminva chứa $25%\text{ Fe} - 45%\text{ Ni} - 30%\text{ Co}$).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và nguyên lý kỹ thuật có tính liên kết chặt chẽ:

  • Lý thuyết phân vùng năng lượng và cấu trúc mạng tinh thể: Giải thích sự dẫn điện, cách điện và bán dẫn dựa trên độ rộng vùng cấm $\Delta W$, bản chất đám mây điện tử và các dạng khuyết tật mạng làm biến đổi tính chất điện học.
  • Quy luật già hóa và phá hủy vật liệu: Làm rõ cơ chế suy giảm tính năng cơ - điện của điện môi dưới tác động nhiệt, ẩm, ứng suất điện trường; cơ chế ăn mòn hóa học và ăn mòn điện hóa của kim loại tiếp xúc; cơ chế mất từ tính ở nhiệt độ Curie ($125^\circ\text{C}$).
  • Nguyên lý tương đương Mạch từ - Mạch điện: Cung cấp khung lý thuyết mô hình hóa sức từ động, từ trở và từ thông phục vụ tính toán thiết kế máy điện.

Kỹ năng phát triển

Thông qua hệ thống bài tập và quy chuẩn thực hành xưởng, giáo trình hình thành các nhóm kỹ năng:

  • Kỹ năng tính toán kỹ thuật: Tính toán xác định điện áp đánh thủng $U_{đt}$, xác định chiều dày tấm cách điện ($d$) theo cấp điện áp làm việc và hệ số an toàn; tính toán thông số mạch từ.
  • Kỹ năng phân loại và nhận dạng: Nhận biết và phân loại chính xác các mác nhôm kỹ thuật, chủng loại sứ cách điện theo cấp điện áp, các dạng thép silic kỹ thuật và các loại hợp kim tiếp điểm.
  • Kỹ năng chẩn đoán sự cố: Xác định các dạng hư hỏng do quá dòng, quá áp (ngắn mạch 1 pha, 2 pha, 3 pha), rỗ bề mặt tiếp điểm do hồ quang, rách màng men emay hoặc nứt vỡ cách điện vô cơ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (lý thuyết kết hợp thực hành xưởng), đặt trọng tâm vào việc gắn kết các khái niệm khoa học vật liệu với thao tác lắp đặt thực tế trong nghề Điện công nghiệp.

  • Tiếp cận sư phạm: Đi từ bản chất cấu tạo vật lý vi mô (nguyên tử, phân tử, năng lượng dải) đến các biểu hiện tính chất vĩ mô (điện trở suất, độ bền điện môi, độ từ thẩm), từ đó mở rộng sang ứng dụng công nghiệp và phương pháp xử lý sự cố.
  • Hệ thống bài tập định lượng: Cung cấp các dạng bài toán tính toán kỹ thuật cụ thể, ví dụ:
    • Tính toán điện áp đánh thủng và điện áp làm việc của tấm cáctông dày $0,15\text{ cm}$, giấy tẩm dầu dày $0,02\text{ cm}$.
    • Tính toán chiều dày tấm nhựa PVC ($E_{bđ} = 32,5\text{ kV/mm}$, hệ số an toàn $k = 3,12$) hoặc tấm cao su ($E_{bđ} = 15 - 20\text{ kV/mm}$) dùng làm cách điện cho lưới điện $15\text{ kV}$.
    • Tính toán chiều dày tấm mica ($E_{bđ} = 50 - 100\text{ kV/mm}$, $k = 5,4$) và tấm thủy tinh ($E_{bđ} = 10 - 15\text{ kV/mm}$, $k = 6 - 10$) cho đường dây cao áp.
  • Nội dung thực tập xưởng: Mỗi chương đều tích hợp mục tiêu thực hành cụ thể nhằm rèn luyện kỹ năng quan sát, sử dụng dụng cụ đo (đồng hồ VOM số và VOM kim), phân loại mẫu vật liệu và kiểm tra cách điện tại xưởng trường.
  • Phương pháp đánh giá: Sử dụng các tiêu chuẩn định lượng nghiêm ngặt được nêu rõ trong mục tiêu từng bài:
    • Nhận dạng và phân loại vật liệu cách điện, dẫn điện, dẫn từ trong xưởng đạt độ chính xác tối thiểu 90%.
    • Xác định các nguyên nhân gây ra hư hỏng ở vật liệu cách điện và dẫn từ đạt độ chính xác từ 90% đến 100% theo các tình huống kiểm tra của giáo viên.
  • Hướng dẫn tự học: Cuối mỗi chương đều có hệ thống câu hỏi tự luận nhằm hướng dẫn học viên hệ thống hóa kiến thức về cấu trúc mạng tinh thể, ảnh hưởng của môi trường đến điện trở tiếp xúc và các phương pháp chống ăn mòn kim loại.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự bám sát thực tiễn công nghệ và cập nhật các tiêu chuẩn kỹ thuật hiện đại:

Tiêu chí Nội dung cập nhật trong giáo trình Ứng dụng kỹ thuật thực tế
Tiêu chuẩn hóa chịu nhiệt Phân loại 7 cấp chịu nhiệt theo chuẩn quốc tế IEC (Y, A, E, B, F, H, C) Tính chọn cách điện động cơ, máy biến áp và thiết bị gia nhiệt
Vật liệu polyme mới Cập nhật các chất dẻo cao phân tử: PE, PP chịu nhiệt hóa dẻo $165 - 170^\circ\text{C}$, polyisobutylene dẻo ở $-80^\circ\text{C}$, nhựa compozit nền epoxy/silicon Thay thế cách điện sợi truyền thống, sản xuất cáp cao tần và thiết bị cao áp
Vật liệu tiếp điểm tiên tiến Ứng dụng gốm kim loại (luyện kim bột W-Ag, W-Cu chứa $\ge 50%\text{ W}$) Chế tạo tiếp điểm dập hồ quang công suất lớn, chống dính hàn trong máy cắt
Vật liệu từ hiệu suất cao Thép lá kỹ thuật điện silic cán nguội/nóng định hướng từ (đẳng hướng) và pécmaloi ($72 - 80%\text{ Ni}$) Giảm tổn thất dòng xoáy và tổn hao từ trễ trong máy biến áp và máy điện quay
Gắn kết thực tiễn hạ tầng Phân tích dây nhôm lõi thép cường độ cao ($\sigma_k = 120 - 150\text{ kG/mm}^2$), thanh dẫn thép Ứng dụng cho đường dây tải điện vượt sông khoảng cột lớn $1500 - 1900\text{ m}$ và hệ thống tàu điện

Giáo trình cũng trình bày chi tiết các giải pháp chống ăn mòn công nghiệp như phương pháp mạ kim loại, nhúng kẽm nóng chảy ở $450 - 480^\circ\text{C}$, phủ thiếc ở $270 - 300^\circ\text{C}$, phủ chì ở $350^\circ\text{C}$, và công nghệ xử lý gỗ, tre làm nêm cách điện bằng phương pháp sấy khô ở $100^\circ\text{C}$ kết hợp nấu dầu $125 - 130^\circ\text{C}$ và tẩm parafin.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn với cấu trúc chuyên biệt nhằm phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

  • Học sinh, sinh viên hệ Trung cấp nghề: Là giáo trình bắt buộc cho người học nghề Điện công nghiệp tại các trường trung cấp, cao đẳng nghề. Tài liệu cung cấp kiến thức nền tảng về tính chất cơ - lý - điện của vật liệu trước khi học viên bước vào các mô đun chuyên sâu như Khí cụ điện, Quấn dây máy điện, Lắp đặt mạng điện công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học An toàn lao động, đồng thời nắm vững kiến thức vật lý cơ bản về dòng điện, điện trường và từ trường.
  • Giảng viên và giáo viên dạy nghề: Được sử dụng làm tài liệu giảng dạy chuẩn mực với khung phân phối 30 giờ. Cấu trúc bài học cung cấp sẵn mục tiêu, tiêu chí đánh giá định lượng và hệ thống bài tập thực hành, thuận tiện cho việc xây dựng giáo án lý thuyết và phiếu hướng dẫn thực hành xưởng.
  • Kỹ thuật viên và công nhân kỹ thuật: Là tài liệu tham khảo cho thợ điện, kỹ thuật viên bảo trì tại các nhà máy, xí nghiệp nhằm tra cứu các thông số kỹ thuật (độ bền cách điện, điện trở suất, nhiệt độ nóng chảy, cấp chịu nhiệt) để tính toán thay thế vật liệu cách điện, tiếp điểm và lõi từ tương đương khi sửa chữa thiết bị điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn riêng cho học sinh, sinh viên hệ Trung cấp nghề chuyên ngành Điện công nghiệp, đồng thời là tài liệu tra cứu kỹ thuật cho giảng viên dạy nghề và kỹ thuật viên bảo trì hệ thống điện công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Học viên bắt buộc phải hoàn thành môn học An toàn lao động, có hiểu biết cơ bản về điện học phổ thông và các đại lượng cơ bản như hiệu điện thế, dòng điện, điện trở và từ trường.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu vật lý chất rắn thuần túy?

Khác với các tài liệu thuần lý thuyết, giáo trình tập trung trực tiếp vào các quy chuẩn kỹ thuật công nghiệp (tiêu chuẩn cách điện IEC, mác nhôm công nghiệp, mác giấy cáp K-080, mã hợp kim mai so), đi kèm công thức tính chọn kích thước vật liệu và chẩn đoán hư hỏng thực tế tại xưởng sản xuất.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên bám sát mục tiêu định lượng ở đầu mỗi chương, giải toàn bộ các bài tập tính toán chiều dày cách điện ở Chương 2, đồng thời đối chiếu các tính chất lý thuyết với các mẫu vật liệu thực tế có trong xưởng trường (dây emay, sứ cách điện, thanh cái nhôm, lá thép silic).

5. Những tài liệu và môn học nào cần được học song song với giáo trình?

Theo chương trình khung, mô đun Mh 12 được thiết kế để học song song với hai môn học Vẽ điện và Khí cụ điện. Người học nên tham khảo thêm các bảng tra cứu tiêu chuẩn kỹ thuật điện quốc tế IEC và tài liệu quy chuẩn kỹ thuật điện hạ áp - trung áp hiện hành.

Kết luận

Giáo trình Vật liệu điện (Mã mô đun: Mh 12) của Trường Trung Cấp Nghề Củ Chi là tài liệu đào tạo chuyên môn cung cấp hệ thống dữ liệu kỹ thuật nền tảng về ba nhóm vật liệu trụ cột trong ngành điện: vật liệu cách điện, vật liệu dẫn điện và vật liệu dẫn từ. Nội dung văn bản đáp ứng các yêu cầu về chuẩn kiến thức, kỹ năng tính chọn và phương pháp bảo vệ vật liệu trong môi trường làm việc công nghiệp.

Lộ trình học tập khuyến nghị dành cho học viên nghề Điện công nghiệp:

Để hoàn thiện kiến thức thực hành, người học nên kết hợp tra cứu các tiêu chuẩn vật liệu điện IEC, quy chuẩn kỹ thuật quốc gia về an toàn điện và sổ tay tra cứu kim loại, hợp kim kỹ thuật chuyên ngành.
