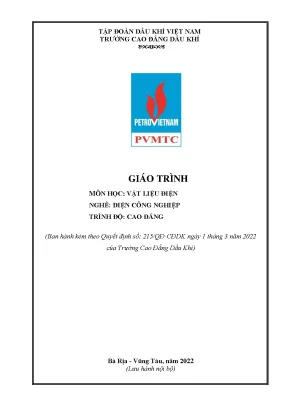

Giáo trình môn học: Vật liệu điện (Nghề: Điện công nghiệp - Trình độ: Cao đẳng)

Tổng quan về giáo trình

Giáo trình Vật liệu điện (Mã môn học: ELET62064) được biên soạn theo chương trình đào tạo nghề Điện công nghiệp trình độ Cao đẳng tại Trường Cao đẳng Dầu khí, ban hành kèm theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Ban biên soạn giáo trình gồm Chủ biên Phan Kim Ngân cùng các tác giả Lê Thị Thu Hường và Nguyễn Xuân Thịnh. Trong cấu trúc chương trình đào tạo gồm 93 tín chỉ (2.220 giờ), Vật liệu điện thuộc nhóm Môn học, mô đun cơ sở (nhóm II.1) với thời lượng 30 giờ (28 giờ lý thuyết, 02 giờ kiểm tra định kỳ, 02 tín chỉ). Về tiến trình đào tạo, môn học được bố trí giảng dạy sau môn An toàn vệ sinh lao động (SAEN52001) và học song song với các môn Vẽ điện (ELET51165), Khí cụ điện (ELEI53117).

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Nhận dạng, phân loại chính xác các loại vật liệu điện thông dụng và trình bày được các đặc tính cơ lý hóa, đặc tính điện và từ của từng nhóm vật liệu.
  • Về kỹ năng: Xác định được các dạng hư hỏng, phân tích nguyên nhân gây suy giảm chất lượng vật liệu điện trong quá trình vận hành thiết bị.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chính xác và chủ động xử lý các tình huống kỹ thuật.

Cấu trúc giáo trình được phân bổ thành Bài mở đầu và 03 chương chuyên đề. Cách tiếp cận của tài liệu đi từ cấu trúc vi mô của vật chất (nguyên tử, mạng tinh thể, lý thuyết vùng năng lượng) đến các đặc tính kỹ thuật vĩ mô và phạm vi ứng dụng thực tế của vật liệu cách điện, dẫn điện và dẫn từ. Điểm đặc sắc của giáo trình là sự gắn kết trực tiếp giữa lý thuyết vật liệu và các ứng dụng trong thiết bị điện công nghiệp, thiết bị nhiệt và hệ thống truyền tải điện năng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia nội dung giảng dạy qua 4 phần chính với tiến trình từ cơ sở vật lý đến các nhóm vật liệu chuyên dụng:

  • Bài mở đầu: Khái niệm về vật liệu điện (Thời lượng: 2 giờ): Cung cấp cơ sở lý thuyết về cấu tạo nguyên tử (mô hình Bohr, hạt nhân, proton, electron với điện tích $q = 1{,}6 \cdot 10^{-19}\text{ C}$, lực tương tác tĩnh điện $f_1 = q^2/r^2$, năng lượng ion hóa $W_i$); cấu tạo phân tử và các dạng liên kết (đồng hóa trị, liên kết ion, liên kết kim loại); các cấu trúc mạng tinh thể kim loại đặc trưng gồm mạng lập phương tâm khối (BCC), lập phương tâm mặt (FCC) và lục giác xếp chặt (HCP). Phân tích khuyết tật mạng tinh thể (sai lệch hợp thức, phônôn, tạp chất, đoạn tầng, lỗ xốp) và lý thuyết phân vùng năng lượng (vùng hóa trị, vùng cấm $\Delta W$, vùng dẫn). Phân loại vật liệu theo khả năng dẫn điện (điện môi $\Delta W = 1{,}5 \div \text{vài eV}$, bán dẫn $\Delta W = 0{,}2 \div 1{,}5\text{ eV}$, vật dẫn $\Delta W < 0{,}2\text{ eV}$) và phân loại theo từ tính (nghịch từ $\mu < 1$, thuận từ $\mu > 1$, dẫn từ $\mu \gg 1$). Giới thiệu hệ thống tính chất gồm cơ tính (độ bền kéo/uốn/nén $\sigma$, độ cứng, độ giãn dài tương đối $\delta%$, độ dai va chạm $a_k$, độ bền mỏi tại $10^7$ chu kỳ), lý tính (khối lượng riêng $\gamma = m/V$, nhiệt độ nóng chảy, hệ số giãn nở dài, độ dẫn nhiệt, dẫn điện), hóa tính (tính chịu ăn mòn, chịu nhiệt, chịu axit) và tính công nghệ (tính đúc, tính rèn, tính hàn).

  • Chương 1: Vật liệu cách điện (Thời lượng: 9 giờ): Phân tích bản chất điện dẫn của điện môi với phương trình dòng điện $I = I_{\text{rò}} + I_{\text{phân cực}}$, điện trở cách điện $R_{\text{cđ}} = U / I_{\text{rò}}$, điện trở suất khối $\rho_v$ ($\Omega\cdot\text{cm}$) và điện trở suất mặt $\rho_s$ ($\Omega$). Cơ chế dẫn điện trong chất khí qua đặc tính Vôn - Ampe (Vùng 1: định luật Ôm; Vùng 2: dòng bão hòa $10^{-21}\text{ A/mm}^2$ ở $E \approx 0{,}0006\text{ V/mm}$; Vùng 3: ion hóa do va chạm tạo plazma). Cơ chế điện dẫn ion và điện dẫn điện di (molion) trong chất lỏng với biểu thức phụ thuộc nhiệt độ $\gamma = \gamma_0 e^{\alpha t}$, kèm hiệu ứng làm sạch điện môi dưới điện áp một chiều. Hiện tượng phân cực điện môi ($Q = CU = Q_0 + Q'$), hằng số điện môi tương đối $\varepsilon = C / C_0$. Tổn hao điện môi dưới nguồn xoay chiều $P = U^2 \omega C \text{ tg}\delta$ với góc tổn hao $\delta$ và tỷ số tổn hao $\varepsilon'\text{tg}\delta$. Hiện tượng phóng điện đánh thủng với cường độ điện trường cách điện $E_{\text{đt}} = U_{\text{đt}}/h$, công thức tính bề dày cách điện $h = K \cdot (U_{\text{đm}} / E_{\text{đt}})$. Các dạng phóng điện trong chất khí (phóng điện tỏa sáng, tia lửa, hồ quang, vầng quang). Tính chịu nóng của điện môi phân theo tiêu chuẩn IEC thành 7 cấp (Cấp Y: $90^\circ\text{C}$, Cấp A: $105^\circ\text{C}$, Cấp E: $120^\circ\text{C}$, Cấp B: $130^\circ\text{C}$, Cấp F: $155^\circ\text{C}$, Cấp H: $180^\circ\text{C}$, Cấp C: $> 180^\circ\text{C}$). Khảo sát các vật liệu cách điện thể khí (không khí, khí nitơ $\text{N}_2$, khí êlêgaz $\text{SF}_6$, khí frêon $\text{CCl}_2\text{F}_2$, các hyđro-cacbon flo hóa $\text{CF}_4, \text{C}_2\text{F}_6, \text{C}4\text{F}{10}$, khí hydro $\text{H}_2$ làm mát máy điện); thể lỏng (dầu máy biến áp, dầu tụ điện, dầu cáp điện $110 \div 220\text{ kV}$); thể rắn (sứ cách điện tráng men với điện áp phóng điện khô/ướt dưới mưa nhân tạo $4{,}5 \div 5{,}5\text{ mm/phút}$ góc $45^\circ$, thủy tinh silicat, gỗ kỹ thuật, phíp xử lý qua dung dịch $\text{ZnCl}_2$, mica và các chế phẩm micanit vành góp, micanit lót, micanit tạo hình, micafon, micanit mềm, băng mica).

  • Chương 2: Vật liệu dẫn điện (Thời lượng: 10 giờ): Trình bày các nhóm kim loại dẫn điện tiêu chuẩn (đồng, nhôm, bạc), cơ chế dịch chuyển điện tử tự do, điện trở suất và hệ số thay đổi điện trở suất theo nhiệt độ (Bảng 3). Đặc tính cơ lý và công dụng của hợp kim đồng như đồng thanh thiếc (Bảng 4) và đồng thanh nhôm (Bảng 5).

  • Chương 3: Vật liệu dẫn từ (Thời lượng: 9 giờ): Phân tích các vật liệu thuận từ, nghịch từ và sắt từ; các thông số đường cong từ trễ, độ từ thẩm $\mu$; ứng dụng của sắt, niken, coban, thép kỹ thuật điện và vật liệu pherit trong lõi thép máy biến áp và máy điện.

Progression logic của giáo trình tuân thủ trình tự: xây dựng nền tảng vi mô từ cấu tạo nguyên tử và dải năng lượng $\rightarrow$ lượng hóa các đại lượng vật lý đặc trưng $\rightarrow$ nghiên cứu chuyên sâu từng nhóm vật liệu theo công năng cụ thể.

Kiến thức nền tảng được xây dựng

  • Lý thuyết phân vùng năng lượng vật rắn: Giải thích ranh giới giữa vật dẫn, bán dẫn và điện môi dựa trên độ rộng vùng cấm $\Delta W$.
  • Mô hình cấu trúc tinh thể và liên kết hóa học: Phân tích bản chất liên kết kim loại, liên kết ion, liên kết đồng hóa trị và 3 dạng mạng tinh thể (BCC, FCC, HCP) quyết định cơ tính và tính công nghệ.
  • Lý thuyết điện từ trường trong điện môi: Bản chất dòng điện rò, phân cực điện môi, tổn hao công suất ($P = U^2 \omega C \text{ tg}\delta$) và cơ chế phóng điện tự duy trì / không tự duy trì.
  • Hệ thống phân cấp cách điện chuẩn hóa: Tiêu chuẩn phân cấp chịu nhiệt theo IEC từ cấp Y đến cấp C (Bảng 1).

Kỹ năng phát triển

  • Kỹ năng nhận dạng và phân loại: Phân định chính xác các nhóm vật liệu cách điện thể khí ($\text{SF}_6, \text{N}_2, \text{H}_2$), lỏng (dầu máy biến áp, dầu cáp) và rắn (sứ, thủy tinh, phíp, micanit).
  • Kỹ năng phân tích nguyên nhân sự cố: Nhận diện cơ chế suy thoái vật liệu như hiện tượng hóa già dầu biến áp do oxy hóa/nhiệt/kim loại xúc tác, hiện tượng hút ẩm gây dòng rò ở phíp và gỗ, hiện tượng phóng điện vầng quang trên đường dây tải điện cao áp.
  • Kỹ năng tính toán kỹ thuật: Xác định chiều dày cách điện $h$ theo hệ số an toàn $K$, tính điện trở suất khối $\rho_v$, điện trở suất mặt $\rho_s$ và công suất tổn hao điện môi $P$.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình quy định giảng viên áp dụng các phương pháp giảng dạy tích cực gồm diễn giảng, vấn đáp, dạy học theo vấn đề và phương pháp đàm thoại nhằm giúp người học ghi nhớ sâu các đặc tính vật liệu. Trong quá trình giảng dạy, giảng viên bố trí thời lượng giải bài tập, nhận dạng mẫu vật liệu trực quan, hướng dẫn và sửa sai tại chỗ cho sinh viên.

Bài tập, phương tiện và mô hình giảng dạy

Tài liệu thiết kế hệ thống câu hỏi củng cố cuối mỗi chương (như so sánh các dạng liên kết, phân tích tác động của khuyết tật tinh thể, phân loại theo vùng năng lượng). Cơ sở vật chất phục vụ giảng dạy bao gồm:

  • Trang thiết bị máy móc: Tủ sấy điều khiển nhiệt độ; thiết bị thử độ bền cách điện; biến áp tự ngẫu điều chỉnh tinh (điện áp vào 220V, ra $0 \div 400\text{V}$); bộ đồ nghề điện và cơ khí cầm tay.
  • Mô hình dàn trải thiết bị hoạt động được: Thiết bị cấp nhiệt (nồi cơm điện, bàn ủi, máy nước nóng, lò nướng); hệ thống lạnh (tủ lạnh, máy điều hòa không khí); thiết bị gia dụng (quạt điện, máy bơm nước, survolteur, ổn áp tự động).
  • Học liệu và nguyên vật liệu: Bảng gắn khí cụ điện, dây dẫn, đầu cốt, trạm nối dây, giấy cách điện, ống ghen, sứ, thủy tinh, chì hàn, nhựa thông, vẹc-ni cách điện, keo đóng rắn dùng tẩm sấy biến áp, máy chiếu vật thể 3D và video mô tả thiết bị.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá thường xuyên: Đánh giá thông qua hỏi miệng trên lớp.
  • Kiểm tra định kỳ (2 giờ): Thực hiện bằng hình thức trắc nghiệm hoặc tự luận gồm 02 bài kiểm tra (Bài kiểm tra số 1: Nội dung Bài mở đầu và Chương 1; Bài kiểm tra số 2: Nội dung Chương 2 và Chương 3).
  • Kiểm tra kết thúc môn học: Đánh giá bằng hình thức trắc nghiệm khách quan bao quát toàn bộ chương trình.
  • Hướng dẫn tự học: Người học phải chủ động nghiên cứu giáo trình trước khi lên lớp, hoàn thành các bài tập tình huống theo cá nhân hoặc nhóm, và tham gia đầy đủ thời lượng đào tạo quy định.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa theo tiêu chuẩn quốc tế: Giáo trình tích hợp bảng phân cấp độ bền chịu nhiệt của vật liệu cách điện theo tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) với 7 cấp nhiệt rõ ràng (Bảng 1).
  • Cập nhật các vật liệu khí kỹ thuật cao: Phân tích chi tiết đặc tính của khí êlêgaz ($\text{SF}_6$ - độ bền điện gấp 2,5 lần không khí, không độc, không phân hủy ở $800^\circ\text{C}$), khí frêon ($\text{CCl}_2\text{F}_2$), các hợp chất hyđro-cacbon flo hóa ($\text{CF}_4, \text{C}_2\text{F}_6, \text{C}4\text{F}{10}$) có độ bền điện gấp $6 \div 10$ lần không khí, và ứng dụng khí hydro ($\text{H}_2$) làm mát máy phát tuabin nhiệt điện.
  • Gắn kết chặt chẽ với thực tiễn sản xuất và vận hành: Đưa ra các thông số cụ thể của dầu máy biến áp (tỷ trọng $0{,}87 \div 0{,}89\text{ g/cm}^3$, khả năng tản nhiệt gấp 28 lần không khí), quy định duy trì áp suất dầu $1 \div 3\text{ at}$ trong cáp điện lực $110 \div 220\text{ kV}$, điều kiện thử nghiệm sứ cách điện dưới mưa nhân tạo ($4{,}5 \div 5{,}5\text{ mm/phút}$, góc $45^\circ$), cùng ứng dụng của micanit vành góp và micanit lót trong chế tạo máy điện.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Sinh viên theo học hệ Cao đẳng nghề ngành Điện công nghiệp (thuộc khung chương trình 93 tín chỉ của Trường Cao đẳng Dầu khí).
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành môn học An toàn vệ sinh lao động (Mã môn học: SAEN52001) và có kiến thức nền tảng về vật lý đại cương (phần điện học và cấu tạo nguyên tử).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để lập đề cương chi tiết, giáo án bài giảng lý thuyết, chuẩn bị mẫu vật liệu và xây dựng ngân hàng câu hỏi kiểm tra định kỳ/hết môn.
  • Tài liệu tham khảo kỹ thuật: Dành cho kỹ thuật viên bảo trì, thợ quấn dây sửa chữa động cơ điện, công nhân vận hành trạm biến áp và mạng lưới điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề Điện công nghiệp, đồng thời là tài liệu tham khảo cho giảng viên chuyên ngành và kỹ thuật viên bảo dưỡng thiết bị điện.

2. Cần hoàn thành những môn học nào trước khi học giáo trình này?

Sinh viên cần hoàn thành môn học tiên quyết là An toàn vệ sinh lao động (SAEN52001). Môn học này được bố trí học song song với các môn Vẽ điện (ELET51165) và Khí cụ điện (ELEI53117).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu vật lý chất rắn thông thường?

Giáo trình không thuần túy trình bày lý thuyết vật lý mà tập trung sâu vào tính năng kỹ thuật, nguyên nhân lão hóa/hư hỏng và tiêu chí lựa chọn vật liệu trong thiết bị thực tế (máy biến áp, máy cắt, cáp ngầm cao áp, sứ đường dây).

4. Người học cần phương pháp gì để tiếp thu tốt nội dung môn học?

Người học cần đọc trước giáo trình, hoàn thành các câu hỏi ôn tập cuối chương, quan sát đối chiếu trực tiếp trên các mẫu vật liệu và mô hình thiết bị dàn trải tại xưởng thực hành.

5. Những tài liệu tham khảo chính được khuyến nghị kèm theo giáo trình là gì?

Giáo trình khuyến nghị 6 tài liệu tham khảo chính:

  1. Nguyễn Trọng Thắng, Công nghệ chế tạo và tính toán sửa chữa máy điện 1, 2, 3, NXB Giáo Dục, 2000.
  2. Trần Khánh Hà, Máy điện 1, 2, NXB Khoa học và Kỹ thuật, 2004.
  3. Nguyễn Xuân Phú (chủ biên), Quấn dây, sử dụng và sửa chữa động cơ điện xoay chiều và một chiều thông dụng, NXB Khoa học và Kỹ thuật, 2000.
  4. Đặng Văn Đào, Kỹ Thuật Điện, NXB Giáo dục, 2004.
  5. Trần Thế San, Nguyễn Đức Phấn, Thực hành kỹ thuật cơ điện lạnh, NXB Đà Nẵng, 2001.
  6. Nguyễn Xuân Phú, Khí cụ Điện - Kết cấu, sử dụng và sửa chữa, NXB Khoa học và Kỹ thuật, 2002.

Kết luận

Giáo trình Vật liệu điện (ELET62064) cung cấp hệ thống kiến thức toàn diện về cấu trúc vật chất, đặc tính cơ - lý - hóa và ứng dụng kỹ thuật của các nhóm vật liệu cách điện, dẫn điện và dẫn từ trong kỹ thuật điện. Môn học đóng vai trò cơ sở nền tảng, tạo tiền đề để người học tiếp thu các môn chuyên ngành tiếp theo trong chương trình đào tạo như Máy điện (ELEI56135), Khí cụ điện (ELEI53117), Cung cấp điện (ELEI6509) và Bảo dưỡng sửa chữa thiết bị điện (ELEI6412). Người học có thể khai thác bổ trợ các tài liệu chuyên sâu về chế tạo máy điện và khí cụ điện của các tác giả Nguyễn Trọng Thắng, Trần Khánh Hà và Nguyễn Xuân Phú để mở rộng năng lực ứng dụng thực hành.
