TỔNG QUAN VÀ PHÂN TÍCH HỆ THỐNG GIÁO TRÌNH MÔN HỌC: VẬT LIỆU ĐIỆN (MÃ SỐ: MH09)

Tổng quan về giáo trình

Giáo trình môn học Vật liệu điện (Mã số: MH09) là tài liệu đào tạo chuyên môn thuộc khối kiến thức cơ sở nghề, được ban hành theo chương trình khung dành cho trình độ Cao đẳng Nghề Điện công nghiệp của Trường Cao đẳng nghề Xây dựng (Bộ Xây dựng, năm 2021). Trong cấu trúc chương trình đào tạo, môn học có tổng thời lượng 30 giờ (gồm 23 giờ giảng dạy lý thuyết, 5 giờ bài tập/thảo luận và 2 giờ kiểm tra định kỳ). Môn học được bố trí giảng dạy song song với các môn học và mô-đun cơ sở khác gồm: Điện kỹ thuật, Khí cụ điện, Kỹ thuật điện tử cơ bản và Kỹ thuật đo lường điện.

Mục tiêu đào tạo của giáo trình được xác định rõ ràng trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trang bị cho người học khả năng trình bày bản chất vật lý, cấu tạo nguyên tử - phân tử, các thông số kỹ thuật đặc trưng của vật liệu điện; đồng thời phân tích được các dạng hư hỏng cùng nguyên nhân gây suy giảm chất lượng vật liệu trong quá trình vận hành.
  • Kỹ năng: Hình thành năng lực nhận dạng, phân loại chính xác các chủng loại vật liệu điện thông dụng; thực hiện tính toán, lựa chọn và đưa ra phương án thay thế vật liệu phù hợp với từng điều kiện kỹ thuật cụ thể trong công nghiệp và dân dụng.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức chủ động trong công việc, tính kỷ luật trong học tập và khả năng hợp tác chuyên môn.

Cấu trúc giáo trình gồm 4 chương chính:

  • Chương 1: Khái niệm về vật liệu điện
  • Chương 2: Vật liệu cách điện
  • Chương 3: Vật liệu dẫn điện
  • Chương 4: Vật liệu dẫn từ

Giáo trình tiếp cận theo trình tự logic từ lý thuyết cấu trúc vi mô của vật chất đến các tính chất vĩ mô và ứng dụng thực tế. Điểm đặc thù của tài liệu là nội dung được tinh giản, tập trung vào các bảng số liệu thực nghiệm, tiêu chuẩn kỹ thuật quốc tế (như tiêu chuẩn phân cấp chịu nhiệt IEC) và bài toán tính chọn vật liệu thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 4 chương chuyên đề với cấu trúc chuyển tiếp chặt chẽ từ bản chất vật chất đến tính năng kỹ thuật:

Chương 1: Khái niệm về vật liệu điện

Chương này thiết lập nền tảng vật lý chất rắn. Khái niệm vật liệu điện được định nghĩa là các chất liệu dùng để sản xuất thiết bị trong ngành điện. Nội dung giải thích mô hình nguyên tử của Bohr, cấu trúc hạt nhân ($Zq$), điện tích electron ($q_e = 1{,}601 \cdot 10^{-19}\text{ C}$), khối lượng electron ($m_e = 9{,}1 \cdot 10^{-31}\text{ kg}$), lực tương tác tĩnh điện và lực ly tâm:

$$f_1 = f_2 \iff \frac{m v^2}{r} = \frac{q^2}{r^2}$$

Năng lượng ion hóa ($W_i$) và 4 loại liên kết phân tử:

  • Liên kết đồng hóa trị (phân tử trung tính và cực tính với mômen lưỡng cực $m = q \cdot a$)
  • Liên kết ion
  • Liên kết kim loại
  • Liên kết Van Der Waals

Chương 1 cũng trình bày về các khuyết tật mạng tinh thể và lý thuyết phân vùng năng lượng (vùng hóa trị/điền đầy, vùng cấm và vùng dẫn), từ đó phân loại vật liệu thành:

  • Vật liệu dẫn điện (vùng cấm $W \le 0{,}2\text{ eV}$)
  • Vật liệu bán dẫn ($W = 0{,}2 \div 1{,}5\text{ eV}$)
  • Vật liệu cách điện ($W > 1{,}5\text{ eV}$)

Phân loại theo từ tính gồm có:

  • Nghịch từ ($\mu \le 1$)
  • Thuận từ ($\mu \ge 1$)
  • Dẫn từ ($\mu \gg 1$)

Chương 2: Vật liệu cách điện

Tập trung vào chất điện môi ($\gamma \approx 0$). Phân tích các tính chất chung gồm:

  • Hiện tượng hút ẩm và thấm ẩm: độ ẩm tuyệt đối, độ ẩm tương đối ($\phi$), độ ẩm cân bằng, góc dính ướt $\theta$ ($\theta < 90^\circ$ hấp thụ tốt, $\theta > 90^\circ$ hấp thụ yếu).
  • Tính chất cơ học: độ bền nén $\sigma_n$, kéo $\sigma_k$, uốn $\sigma_u$.
  • Tính chất hóa học và nhiệt: tiêu chuẩn chịu nhiệt IEC, hiện tượng lão hóa cách điện.

Khảo sát chi tiết các nhóm vật liệu:

  • Vật liệu sợi: sợi thủy tinh, giấy tụ điện ($0{,}007 \div 0{,}022\text{ mm}$), giấy cáp ($0{,}08 \div 0{,}17\text{ mm}$), các tông, phíp (giấy ngâm dung dịch $\text{ZnCl}_2$), amiăng, xi măng amiăng, vải sơn và băng cách điện.
  • Chất dẻo và nhựa cách điện: Hêtinắc, Téctôlít, Cáp rôn, Cáp san, Polyfocmandêhit; các loại nhựa nhiệt dẻo/nhiệt cứng như Pôliêtilen (PE), Pôliprôpilen (PP), PVC ($(\text{C}_2\text{H}_3\text{Cl})_n$), Pôliizôbutilen, Pôlistirol, Pôliacrilat, nhựa Êpoxi, Bakêlít, Silicon, Pôlieste; nhựa thiên nhiên (cánh kiến, colofan).
  • Dầu cách điện: dầu gai, dầu trẩu, dầu thầu dầu.
  • Sơn và hợp chất cách điện: sơn tẩm, sơn phủ (êmay), sơn dán, hợp chất làm đầy/rót.
  • Chất đàn hồi: cao su thiên nhiên ($(\text{C}_5\text{H}_8)_n$), cao su lưu hóa, cao su tổng hợp (butan, escapon, cloropren, butađien, butyl, CKT).
  • Điện môi vô cơ: thủy tinh, thủy tinh thạch anh, gốm sứ (sứ đường dây, sứ trạm, sứ thiết bị, sứ định vị) và Mica (muscôvít, flogopít, micanít, mica thủy tinh).

Chương 3: Vật liệu dẫn điện

Khảo sát vật liệu dẫn điện thể rắn, lỏng, khí. Phân tích các đại lượng đặc trưng:

  • Điện trở $R = \rho \frac{l}{S}$
  • Điện dẫn $G = \frac{1}{R}$ (đơn vị Siemens - S)
  • Điện dẫn suất $\gamma = \frac{1}{\rho}$
  • Dạng vi phân của định luật Ohm: $i = \gamma E$

Phân biệt cơ cấu dẫn điện loại 1 (kim loại - hạt mang điện là electron) và loại 2 (chất điện phân - hạt mang điện là ion).

Phân tích các tác nhân ảnh hưởng đến điện trở suất:

  • Nhiệt độ: $\rho_t = \rho_{t0}[1 + \alpha(t - t_0)]$
  • Áp suất: $\rho = \rho_0(1 \pm k\sigma)$
  • Tạp chất phi kim, từ trường, ánh sáng.

Nội dung khảo sát hiện tượng nhiệt điện ($E = \alpha_T(T_1 - T_2)$), hiệu điện thế tiếp xúc và thế điện hóa của kim loại so với Hydro. Nghiên cứu sâu hai nhóm kim loại cơ bản:

  • Đồng: độ tinh khiết (CuE 99,95%, Cu9 99,90%), đồng cứng, đồng mềm, các hợp kim đồng thanh và đồng thau (chứa kẽm $\le 46%$).
  • Nhôm: phân loại độ tinh khiết (AB1, AB2, A-00, A-0, A-1, A-2, A-3), màng oxit nhôm bảo vệ, cơ chế ăn mòn điện hóa cặp tiếp xúc Đồng - Nhôm trong điều kiện môi trường ẩm.
  • Các vật liệu chuyên dụng: kim loại làm tiếp điểm, cổ góp và hợp kim điện trở cao chịu nhiệt.

Chương 4: Vật liệu dẫn từ

Khái quát tính chất của chất sắt từ, các đại lượng từ trường, đường cong từ hóa $B\text{-}H$, tổn hao từ trễ và tổn hao do dòng điện xoáy (Foucault). Trình bày cơ sở tính toán mạch từ, sơ đồ thay thế mạch từ xoay chiều, các dạng hư hỏng thường gặp cùng đặc tính kỹ thuật của vật liệu sắt từ mềm, sắt từ cứng và các vật liệu từ có công dụng đặc biệt.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý kỹ thuật điện và vật lý chất rắn:

  1. Lý thuyết phân vùng năng lượng: Giải thích cơ chế dẫn điện thông qua khoảng cách vùng cấm ($\Delta W$), giúp người học phân biệt ranh giới giữa chất dẫn điện, bán dẫn và điện môi.
  2. Cơ chế dẫn điện vi mô: Mô tả sự chuyển động có hướng của electron tự do và ion dưới tác dụng của điện trường $E$, thiết lập công thức dòng điện vi phân $i = n_0 e v_{\text{tb}} = \gamma E$.
  3. Quy luật biến thiên tham số điện theo môi trường: Mô hình hóa sự phụ thuộc của điện trở suất $\rho$ vào nhiệt độ thông qua hệ số nhiệt điện trở $\alpha$, cũng như sự biến đổi của $\rho$ dưới tác dụng của ứng suất cơ học $\sigma$.
  4. Hiện tượng tiếp xúc kim loại và ăn mòn Galvanic: Nguyên lý chênh lệch công thoát electron và hiệu điện thế điện hóa giữa các kim loại khác nhau (như cặp Cu: $+0{,}34\text{ V}$ và Al: $-1{,}34\text{ V}$ so với Hydro), làm cơ sở cho kỹ thuật đấu nối cơ điện.
  5. Tiêu chuẩn phân cấp chịu nhiệt: Khung phân loại vật liệu cách điện theo tiêu chuẩn quốc tế IEC dựa trên giới hạn nhiệt độ làm việc cực đại cho phép.

Kỹ năng phát triển

Nội dung bài học và hệ thống bảng tra số liệu trực tiếp phát triển các kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật: Đọc, hiểu và tra cứu các thông số kỹ thuật đặc trưng của vật liệu như điện trở suất ($\rho$), hệ số nhiệt điện trở ($\alpha$), hằng số điện môi ($\varepsilon$), tang góc tổn hao ($\tan\delta$), cường độ đánh thủng ($E_{\text{bđ}}$), giới hạn bền kéo ($\sigma_k$), nén ($\sigma_n$), uốn ($\sigma_u$) từ các bảng tiêu chuẩn kỹ thuật (Bảng 2.1, 2.2, 2.3, 3.1, 3.2, 3.3, 3.5).
  • Kỹ năng phân tích: Phân tích nguyên nhân gây lão hóa cách điện do độ ẩm, nhiệt độ và phóng điện cục bộ; đánh giá nguy cơ ăn mòn điện hóa tại các mối nối tiếp xúc dây dẫn; nhận diện nguyên nhân hư hỏng cơ khí và nhiệt của thanh dẫn.
  • Kỹ năng thực hành nghề nghiệp: Tính toán chiều dày lớp vật liệu cách điện cần thiết (PVC, Mica, cao su, thủy tinh, giấy tẩm dầu) dựa trên cấp điện áp làm việc (như lưới 15 kV) và hệ số an toàn phóng điện; áp dụng các biện pháp công nghệ như tẩm sấy chân không, sơn phủ cách điện và xử lý mối nối kim loại khác bản chất trong lắp đặt điện công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp đào tạo kết hợp chặt chẽ giữa giảng giải lý thuyết nguyên lý và thảo luận, giải bài tập định lượng:

Tiếp cận sư phạm

Chương trình bố trí 23 giờ giảng dạy lý thuyết nhằm truyền tải bản chất các quá trình lý - hóa trong vật liệu, kết hợp 5 giờ bài tập/thảo luận trên lớp và 2 giờ kiểm tra định kỳ. Nội dung giảng dạy bám sát các tình huống kỹ thuật thực tế như suy giảm cách điện do môi trường ẩm ướt hoặc quá nhiệt thanh dẫn.

Hệ thống câu hỏi và bài tập thực hành

Mỗi chương kết thúc bằng hệ thống câu hỏi tự luận và bài tập tính toán định lượng:

  • Câu hỏi lý thuyết: Yêu cầu người học phân tích cấu tạo nguyên tử Bohr, các dạng liên kết hóa học, nguyên nhân gây khuyết tật vật rắn, phân vùng năng lượng và phân loại chi tiết từng nhóm vật liệu.
  • Bài tập định lượng: Hệ thống bài toán tính toán kỹ thuật cụ thể ở cuối Chương 2:
    • Tính lực hút hướng tâm và lực ly tâm của electron trong nguyên tử ($m_e = 9{,}1 \cdot 10^{-31}\text{ kg}$).
    • Xác định điện áp đánh thủng và điện áp làm việc của tấm cáctông ($d = 0{,}15\text{ cm}$), tấm mica ($d = 0{,}15\text{ cm}$, $E_{\text{bđ}} = 50 \div 100\text{ kV/mm}$), giấy tẩm dầu ($d = 0{,}02\text{ cm}$, $E_{\text{bđ}} = 10 \div 25\text{ kV/mm}$).
    • Tính toán bề dày yêu cầu của tấm nhựa PVC ($E_{\text{bđ}} = 32{,}5\text{ kV/mm}$, hệ số an toàn $k = 3{,}12$), tấm cao su ($E_{\text{bđ}} = 15 \div 20\text{ kV/mm}$, $k = 3 \div 6$) và tấm thủy tinh ($E_{\text{bđ}} = 10 \div 15\text{ kV/mm}$, $k = 6 \div 10$) để cách điện an toàn cho lưới điện 15 kV.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá: Thực hiện qua 2 giờ kiểm tra định kỳ nhằm đánh giá khả năng ghi nhớ thông số kỹ thuật, phân loại vật liệu và giải quyết bài toán tính chọn kích thước cách điện theo tiêu chuẩn an toàn.
  • Tự học: Sinh viên cần nghiên cứu độc lập thông qua việc tra cứu số liệu từ các bảng đặc tính vật lý (Bảng 2.1 về Hêtinắc/Téctôlít; Bảng 2.2 về Thủy tinh; Bảng 2.3 về Mica; Bảng 3.1 về kim loại; Bảng 3.3 về thế điện hóa; Bảng 3.4 về đồng điện phân; Bảng 3.5 về nhôm công nghiệp) để hoàn thiện các bài toán thiết kế và lựa chọn vật liệu thay thế.

Điểm nổi bật và cập nhật

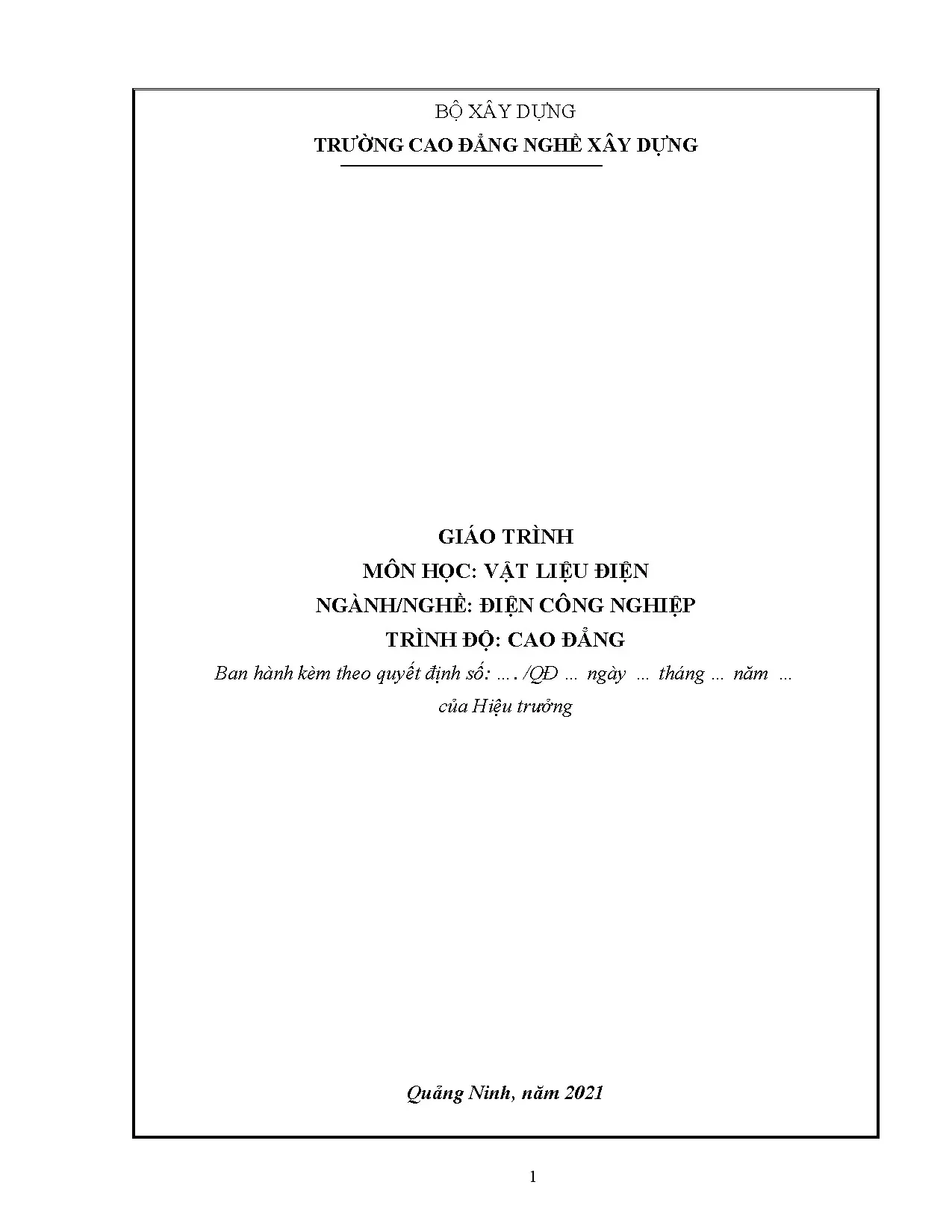

Giáo trình Vật liệu điện được biên soạn năm 2021 bởi tập thể giảng viên Khoa Điện – Điện tử, Trường Cao đẳng nghề Xây dựng dựa trên chương trình khung đã được chuẩn hóa. Tài liệu thể hiện các điểm nổi bật gắn liền với thực tiễn sản xuất công nghiệp:

Khía cạnh Nội dung thể hiện trong giáo trình Dữ liệu kỹ thuật trích xuất
Vật liệu Composit & Polyme mới Cập nhật các loại vật liệu cách điện nhiều lớp, chất dẻo chịu nhiệt cao và cao su tổng hợp Hêtinắc, Téctôlít thủy tinh (chịu nhiệt $185^\circ\text{C}$), nhựa Êpoxi độ bám dính cao, Silicon hữu cơ, cao su Escapon, Cloropren, cao su Silicon CKT ($250^\circ\text{C}$).
Thông số thực nghiệm tiêu chuẩn Hệ thống hóa các bảng tra cứu cơ - lý - điện hóa học chuẩn xác Bảng thế điện hóa kim loại so với Hydro; Bảng cấp độ sạch của đồng điện phân (CuE, Cu9); Bảng phân loại nhôm công nghiệp (AB1, A-00, A-1).
Chỉ dẫn kỹ thuật thực tế Quy định giới hạn vận hành nhằm bảo đảm độ bền cơ và hóa Giới hạn nung nóng thanh dẫn đồng trần $\le 70^\circ\text{C}$ (tránh giảm độ bền kéo từ $45\text{ kG/cm}^2$ xuống $35\text{ kG/cm}^2$ sau 80 ngày).
Xử lý sự cố môi trường Biện pháp ngăn chặn ăn mòn điện hóa và suy giảm phẩm chất cách điện Biện pháp sơn quét bảo vệ mối nối Cu-Al trong môi trường ven biển; quy trình sấy chân không và tẩm sơn cách điện để lấp đầy lỗ xốp chống ẩm.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  1. Sinh viên hệ Cao đẳng nghề ngành Điện công nghiệp: Là đối tượng đào tạo chính. Sinh viên học môn này ở giai đoạn kiến thức cơ sở (thường vào năm thứ nhất hoặc đầu năm thứ hai), học song song với các môn Điện kỹ thuật và Khí cụ điện.
  2. Học viên các ngành kỹ thuật liên quan: Dùng làm tài liệu học tập và tham khảo cho học viên các ngành Điện dân dụng, Điện tử công nghiệp, Kỹ thuật điện tử và Cơ khí chế tạo.
  3. Cán bộ kỹ thuật và thợ vận hành - sửa chữa máy điện: Dùng làm tài liệu tra cứu thông số cơ lý hóa khi tiến hành quấn lại dây máy điện, thay thế vật liệu cách điện (giấy cáp, mica, vải sơn), tính chọn thanh cái hoặc xử lý sự cố phóng điện, ăn mòn tiếp điểm.
  4. Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa theo phân phối chương trình 30 giờ của môn học MH09.

Yêu cầu kiến thức tiên quyết: Người học cần có kiến thức nền tảng về Vật lý đại cương (phần tĩnh điện học, dòng điện không đổi, từ trường, cấu tạo nguyên tử) và Hóa học đại cương (các loại liên kết hóa học, phản ứng oxy hóa khử).

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho đối tượng nào sử dụng?

Giáo trình được biên soạn chính thức cho sinh viên trình độ Cao đẳng Nghề ngành Điện công nghiệp. Ngoài ra, tài liệu còn phù hợp cho sinh viên các ngành Điện dân dụng, Điện tử công nghiệp, Cơ khí và các kỹ thuật viên vận hành, bảo trì, sửa chữa máy điện và khí cụ điện.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Người học cần nắm vững kiến thức Vật lý phổ thông (đặc biệt là phần điện học, từ học, thuyết electron) và Hóa học cơ bản (cấu tạo phân tử, liên kết hóa học, hiện tượng ăn mòn kim loại) để tiếp thu các nội dung về lý thuyết phân vùng năng lượng và ăn mòn galvanic.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu vật lý vật liệu thuần túy?

Khác với các tài liệu lý thuyết thuần túy, giáo trình MH09 lược bỏ các chứng minh toán học phức tạp, tập trung vào bản chất kỹ thuật, các bảng thông số vật lý thực tế của vật liệu thương dụng (như Bảng 2.1, 2.2, 3.1, 3.4, 3.5) và cung cấp các công thức tính chọn trực tiếp cho kỹ thuật thi công, sửa chữa điện.

4. Làm thế nào để tự học giáo trình đạt hiệu quả cao trong thời lượng 30 giờ?

Người học nên kết hợp đọc lý thuyết từng chương với việc tra cứu các bảng thông số kỹ thuật đính kèm. Sau mỗi chương, cần giải toàn bộ các câu hỏi ôn tập lý thuyết và bài tập định lượng tính bề dày cách điện (lưới 15 kV) ở cuối Chương 2 để rèn luyện kỹ năng tính toán thực tế.

5. Giáo trình có tài liệu bổ trợ hoặc môn học song hành nào liên quan?

Môn học được thiết kế để học song song với các môn học: Điện kỹ thuật, Khí cụ điện, Kỹ thuật điện tử cơ bản và Kỹ thuật đo lường điện. Các bảng tiêu chuẩn kỹ thuật điện quốc tế (IEC) và thông số kỹ thuật của nhà sản xuất vật liệu là nguồn tài liệu bổ trợ cần thiết.

Kết luận

Giáo trình Vật liệu điện (MH09) của Trường Cao đẳng nghề Xây dựng là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về ba nhóm vật liệu cốt lõi trong kỹ thuật điện: vật liệu cách điện, dẫn điện và dẫn từ. Thông qua cấu trúc 4 chương học được xây dựng theo logic từ cấu trúc vi mô đến thông số kỹ thuật thực nghiệm, tài liệu hỗ trợ người học hình thành năng lực phân loại, tính chọn và xử lý các sự cố hư hỏng vật liệu trong thực tế sản xuất.

Lộ trình học tập đề xuất là tiếp cận tuần tự từ lý thuyết phân vùng năng lượng ở Chương 1, khảo sát chuyên sâu đặc tính và bài toán cách điện ở Chương 2, nghiên cứu vật liệu kim loại và ăn mòn tiếp xúc ở Chương 3, trước khi hoàn thiện với tính toán mạch từ ở Chương 4. Mọi ý kiến đóng góp chuyên môn được tiếp nhận qua Khoa Điện – Điện tử, Trường Cao đẳng nghề Xây dựng (Quảng Ninh) theo địa chỉ: khoadiencdnxd@gmail.com.
