Tổng quan về giáo trình

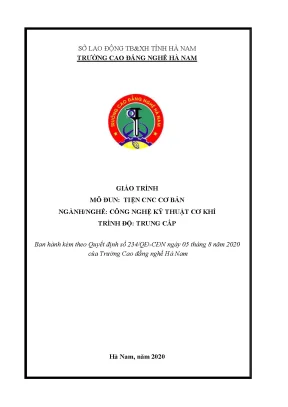

Giáo trình Mô đun: Tiện CNC cơ bản (Mã số: MĐ23) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Trung cấp ngành Công nghệ Kỹ thuật Cơ khí. Tài liệu được ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Hà Nam), do tác giả Nguyễn Văn Tuyên làm chủ biên cùng tập thể giảng viên Khoa Cơ khí biên soạn.

Trong cấu trúc chương trình đào tạo nghề kỹ thuật cơ khí, MĐ23 đóng vai trò là mô đun chuyên môn cốt lõi đầu tiên giúp người học chuyển tiếp từ kỹ năng gia công cơ khí truyền thống (cắt gọt trên máy công cụ vạn năng) sang kỹ năng điều khiển và vận hành máy công cụ tự động hóa điều khiển số (CNC).

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Phân tích, so sánh được nguyên lý hoạt động, cấu tạo giữa máy tiện vạn năng và máy tiện CNC; giải thích các dạng sai hỏng, nguyên nhân và biện pháp khắc phục khi gia công; hiểu rõ cấu trúc câu lệnh và ngôn ngữ lập trình ISO/Fanuc.
  • Về kỹ năng: Lập trình thành thạo chương trình tiện CNC trực tiếp hoặc chỉnh sửa mã lệnh xuất từ phần mềm CAD/CAM; xác định và thiết lập chính xác các thông số bù dao, tọa độ gốc phôi (Zero offset); vận hành máy gia công chi tiết đạt cấp chính xác kích thước từ cấp 8 đến cấp 6, độ nhám bề mặt từ cấp 7 đến cấp 10 đúng quy trình kỹ thuật và an toàn lao động.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong công nghiệp, khả năng làm việc độc lập hoặc làm việc nhóm; có năng lực giám sát, quản lý quy trình công nghệ và đánh giá chất lượng sản phẩm gia công.

Giáo trình được thiết kế theo hình thức tích hợp lý thuyết và thực hành, chia thành 4 bài học chính với logic phát triển từ tổng quan cấu tạo thiết bị, kỹ thuật lập trình mã lệnh, quy trình vận hành máy đến các bước công nghệ gia công chi tiết định hình. Điểm đặc sắc của tài liệu là nội dung giảng dạy bám sát cấu hình hệ điều khiển Fanuc tiêu chuẩn công nghiệp và đưa ra các bài tập gia công điển hình gắn với điều kiện sản xuất cơ khí thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được kết cấu chặt chẽ gồm 4 bài học chuyên đề, phân bổ theo tiến trình công nghệ từ nhận thức thiết bị đến thực thi gia công sản phẩm:

[Bài 1: Giới thiệu chung về máy tiện CNC]
[Bài 2: Lập trình tiện CNC]
[Bài 3: Vận hành máy tiện CNC]
[Bài 4: Gia công tiện CNC]
     (Quy trình cắt gọt thực tế: Mặt đầu, trụ ngoài/trong, côn, rãnh, ren ngoài/ren côn)
  • Bài 1: Giới thiệu chung về máy tiện CNC (Mã bài 23.01): Khái quát lịch sử phát triển của điều khiển số NC từ ứng dụng quân sự/hàng không đến các hệ thống vi xử lý hiện đại (từ 4-bit, 8-bit đến 32-bit), các trung tâm gia công DNC và tổ hợp sản xuất linh hoạt CIM. Trình bày chi tiết cấu tạo các cụm máy: ụ đứng (động cơ bước, biến tần xoay chiều, mâm cặp thủy lực tốc độ cao lên tới 8000 vòng/phút), ụ động, hệ thống dẫn động vít me đai ốc bi, đài dao Rơ-vôn-ve (10–12 vị trí dao), bảng điều khiển và màn hình giao tiếp. Giới thiệu bảng thông số kỹ thuật chuẩn của máy tiện CNC RT-280P (hệ điều hành Fanuc Oi-TF, tốc độ trục chính 4.500 vòng/phút, hành trình X/Z: 195/490 mm). Hướng dẫn quy chuẩn lắp đặt móng bê tông dày 150 mm và quy trình bảo dưỡng hàng ngày (tra 10 giọt dầu vào ụ động).
  • Bài 2: Lập trình tiện CNC (Mã bài 23.02): Giới thiệu cấu trúc chương trình NC gồm ba khối (Đầu - Thân - Cuối chương trình), cú pháp câu lệnh N... G... X... Z... F... S... T... M...;. Trình bày hệ thống mã lệnh G-code theo chuẩn ISO và Fanuc: định vị chạy dao nhanh $G00$, nội suy đường thẳng $G01$, nội suy cung tròn $G02/G03$ (sử dụng thông số bán kính $R$ hoặc vector tâm $I, K$). Hướng dẫn các lệnh bù bán kính mũi dao $G40/G41/G42$, lệnh điều khiển tốc độ cắt $G96$ (vận tốc cắt không đổi), $G97$ (số vòng quay không đổi), lệnh giới hạn tốc độ trục chính $G50$, lượng tiến dao $G98$ (mm/phút) và $G99$ (mm/vòng). Hướng dẫn lập trình các chu trình tiện phức hợp: tiện trụ/côn $G90$, tiện rãnh/cắt đứt có bẻ phoi $G75$, tiện ren $G92/G76$, cùng hệ thống mã lệnh phụ $M00$ đến $M99$. Cung cấp quy trình kiểm tra mô phỏng đồ họa (Graphics mode) và truyền nhận file NC qua cổng USB.
  • Bài 3: Vận hành máy tiện CNC (Mã bài 23.03): Quy chuẩn kiểm tra an toàn trước vận hành (tiết diện dây nguồn $14\text{ mm}^2$, dầu thủy lực, dầu bôi trơn ray trượt, nồng độ dung dịch làm mát pha tỷ lệ 3 nước : 1 dầu). Quy trình khởi động máy 6 bước từ bật Aptomat tổng, mở nguồn điều khiển, nhả nút dừng khẩn cấp (Emergency Stop), bật bơm dầu và Reset hệ thống. Hướng dẫn thiết lập điểm chuẩn máy ($R$), xác định gốc tọa độ gia công ($G54$ đến $G59$), đo và nhập giá trị bù dao (Geometry/Wear Offset).
  • Bài 4: Gia công tiện CNC (Mã bài 23.04): Quy trình công nghệ gia công các bề mặt cơ bản: tiện mặt đầu, tiện trụ ngoài trơn/bậc/dài, tiện mặt côn trong/ngoài, tiện rãnh, cắt đứt, khoan/tiện lỗ trong, gia công ren trụ và ren côn.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và hệ thống hóa các nguyên lý khoa học kỹ thuật nền tảng:

  • Lý thuyết điều khiển số: Nguyên lý số hóa quỹ đạo chuyển động cắt gọt dựa trên hệ tọa độ Descartes hai trục ($X, Z$), phân biệt lập trình tuyệt đối ($X, Z$) và tương đối ($U, W$).
  • Cơ điện tử và truyền động chính xác: Cơ chế biến đổi chuyển động quay thành chuyển động tịnh tiến thông qua trục vít me đai ốc bi khử khe hở cơ học; nguyên lý điều khiển vòng hở và vòng kín qua tín hiệu phản hồi encoder/CPU.
  • Công nghệ cắt gọt kim loại: Quy luật tương quan giữa đường kính gia công và vận tốc cắt (nguyên lý duy trì $V = \text{const}$ qua mã lệnh $G96$ kết hợp giới hạn an toàn $G50$); công thức tính lượng chạy dao $F_1 = S \times n \times 0.5$ dựa trên số me cắt của dao; nguyên lý bù hình học do bán kính mũi dao thực tế ($R$) khi gia công bề mặt cong hoặc côn.

Kỹ năng phát triển

Người học hoàn thiện các nhóm năng lực kỹ thuật và thực hành chuyên sâu:

  • Kỹ năng kỹ thuật (Technical skills): Soạn thảo, tối ưu hóa và sửa chữa mã lệnh NC theo chuẩn Fanuc; hiệu chỉnh mã nguồn gia công xuất ra từ các gói phần mềm CAD/CAM chuyên dụng; tính toán chính xác tọa độ các điểm nút hình học trên bản vẽ chi tiết.
  • Kỹ năng phân tích (Analytical skills): Phân tích quy trình công nghệ cắt, lựa chọn chế độ cắt ($v, s, t$) phù hợp với vật liệu (thép 45, kim loại màu) và chủng loại dao (dao gắn mảnh chip hợp kim, dao thép gió); nhận diện nguyên nhân gây sai số kích thước hoặc rung động để điều chỉnh thông số offset.
  • Kỹ năng thực hành vận hành (Practical competencies): Thao tác chuẩn xác trên bảng điều khiển máy tiện CNC; gá đặt phôi và set dao an toàn; vận hành chế độ chạy mô phỏng đồ họa Graphics để kiểm tra đường chạy dao; thực hiện bảo dưỡng dự phòng và kiểm soát dung dịch bôi trơn làm mát.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp (Modular Integrated Instruction), kết hợp chặt chẽ giữa bài giảng lý thuyết công nghệ và thực hành trực tiếp trên thiết bị máy công cụ.

[Lý thuyết công nghệ & Cú pháp G-code]
[Bài tập lập trình & Tính toán tọa độ]
[Kiểm tra mô phỏng đồ họa (Graphics Mode)]
[Set phôi / Bù dao & Gia công thực nghiệm trên máy]
[Đo kiểm kích thước (Cấp 8-6) & Đánh giá sai số]
  • Tiếp cận bài tập và tình huống thực tế: Mỗi phần lý thuyết mã lệnh đều đi kèm các ví dụ hình học cụ thể. Ví dụ: Bài tập lập trình biên dạng trục kết hợp cung tròn ngược chiều ($G02, G03$) có bán kính $R=4\text{ mm}$ và $R=5\text{ mm}$ kèm bảng tọa độ chi tiết; bài toán tiện rãnh chu trình $G75$ với bước tiến dịch dao $P2000$ ($\Delta X = 2\text{ mm}$), bước lùi dao $R1\text{ mm}$ và bước dịch trục $Z$ ($Q3000 = 3\text{ mm}$); bài toán cắt ren theo chu trình $G92$.
  • Thực hành kiểm tra và mô phỏng: Quy trình đào tạo bắt buộc người học thực hiện chạy mô phỏng đồ họa ở chế độ Graphics hoặc chạy từng câu lệnh (Single Block) để kiểm tra quỹ đạo trước khi tiến hành cắt gọt thực tế, hạn chế tối đa nguy cơ va chạm dao và phôi.
  • Phương pháp đánh giá: Đánh giá kết quả học tập dựa trên sản phẩm thực hành gia công thực tế:
    1. Yêu cầu về độ chính xác kích thước: Đạt cấp chính xác 8 đến cấp 6.
    2. Yêu cầu về độ nhám bề mặt: Đạt cấp độ nhám 7 đến 10 ($Ra \approx 1.25 - 0.32,\mu\text{m}$).
    3. Đánh giá quy trình thao tác: Tuân thủ an toàn lao động, thao tác đóng mở mâm cặp thủy lực, thiết lập gốc tọa độ và thời gian hoàn thành theo định mức.
  • Hướng dẫn tự học: Người học cần chủ động đọc hiểu các bản vẽ kỹ thuật chi tiết cơ khí, rèn luyện kỹ năng phân tích tọa độ các điểm biên dạng phức tạp trên giấy, tự viết chương trình NC và tra cứu bảng mã lệnh phụ trợ Fanuc trước khi thực hành trên xưởng máy.

Điểm nổi bật và cập nhật

Tài liệu được biên soạn dựa trên thực tế công nghệ sản xuất cơ khí hiện đại và mang tính cập nhật chuyên ngành rõ rệt:

  • Chuẩn hóa theo hệ điều khiển phổ biến: Toàn bộ hệ thống mã lệnh, cấu trúc câu lệnh và ví dụ mẫu được xây dựng dựa trên hệ điều khiển Fanuc (tiêu biểu là dòng Fanuc Oi-TF) - hệ điều khiển chiếm thị phần chi phối trong các doanh nghiệp gia công cơ khí chính xác tại Việt Nam.
  • Gắn kết quy chuẩn chế độ cắt hiện đại: Đưa ra các chỉ dẫn cụ thể về chế độ cắt áp dụng cho dao gắn mảnh hợp kim (carbide inserts/chip), xử lý tính toán tốc độ quay trục chính tối đa (lên đến 4.500–8.000 vòng/phút trên máy CNC so với 3.000 vòng/phút trên máy cơ thông thường) tương ứng với từng nhóm vật liệu như thép 45 hoặc kim loại màu.
  • Tích hợp giải pháp bẻ phoi và tự động hóa: Hướng dẫn ứng dụng các chu trình ngắt phoi tự động ($G75, G74, G76$) giúp kiểm soát phoi vụn trong quá trình gia công, hạn chế kẹt phoi và nâng cao tuổi thọ dao cắt.
  • Liên kết chuỗi công nghệ CAD/CAM - CNC: Giáo trình đề cập trực tiếp đến kỹ năng tiếp nhận và hiệu chỉnh các file mã NC được xuất ra từ các phần mềm thiết kế và lập trình gia công tự động CAD/CAM, tạo nền tảng chuyển tiếp cho người học tiếp cận các hệ thống sản xuất tích hợp máy tính (CIM) và điều khiển phân xưởng (DNC).

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất cơ khí:

Đối tượng Mục đích và Phạm vi sử dụng
Học sinh/Sinh viên Trung cấp & Cao đẳng Giáo trình học tập bắt buộc của mô đun MĐ23 ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử.
Giảng viên chuyên ngành Cơ khí Tài liệu chuẩn hóa giáo án giảng dạy tích hợp lý thuyết - thực hành, xây dựng tiêu chí đánh giá kỹ năng nghề theo chuẩn Tổng cục Giáo dục nghề nghiệp.
Kỹ thuật viên & Thợ gia công tại xưởng Tài liệu tra cứu nhanh cú pháp mã lệnh G-code, hệ thống mã M, quy trình cài đặt gốc phôi $G54$, bù dao và quy chuẩn bảo dưỡng máy tiện CNC.

Yêu cầu kiến thức tiên quyết (Prerequisites)

Để tiếp thu hiệu quả nội dung mô đun MĐ23, người học bắt buộc phải hoàn thành các môn học và mô đun kỹ thuật cơ sở trước đó trong chương trình đào tạo, bao gồm:

  • Các môn học cơ sở: MH07 đến MH13 (Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và Đo lường kỹ thuật, Cơ học cơ sở, Vật liệu học và Xử lý nhiệt, An toàn lao động).
  • Các mô đun kỹ thuật nghề: MĐ12, MĐ14, MĐ16, MĐ17 (Thực hành Nguội cơ bản, Tiện tiện vạn năng cơ bản, Phay cơ bản và các nguyên công gia công truyền thống).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng ngành Công nghệ Kỹ thuật Cơ khí, đồng thời là tài liệu hướng dẫn kỹ thuật cho công nhân, kỹ thuật viên cần tiếp cận công nghệ tiện CNC hệ Fanuc.

2. Cần kiến thức nền nào trước khi học giáo trình này?

Người học cần hoàn thành các môn học điều kiện tiên quyết gồm MH07–MH13 và các mô đun thực hành tiện vạn năng MĐ14, MĐ16, MĐ17, MĐ12; nắm vững kỹ năng đọc bản vẽ cơ khí, dung sai đo kiểm và nguyên lý cắt gọt kim loại cơ bản.

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết thuần túy?

Giáo trình kết cấu theo hình thức mô đun tích hợp, kết hợp lý thuyết lập trình với các bảng mã lệnh thực tế, quy trình 6 bước khởi động máy, hướng dẫn kiểm tra thông số an toàn thực tế (dây cáp $14\text{ mm}^2$, tỷ lệ pha dầu làm mát 3:1) và các bước gia công sản phẩm chi tiết.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học nên kết hợp nghiên cứu lý thuyết cú pháp mã lệnh trong Bài 2, tự giải các bài tập lập trình tọa độ trên giấy, sau đó sử dụng các phần mềm mô phỏng đồ họa CNC hoặc chế độ Graphics trên máy để kiểm tra đường chạy dao trước khi thao tác gá đặt phôi và cắt gọt thực nghiệm.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu tham khảo bổ trợ bao gồm sổ tay tra cứu chế độ cắt gọt kim loại, tài liệu hướng dẫn vận hành hệ điều khiển Fanuc Oi-TF của nhà sản xuất, các bản vẽ thiết kế chi tiết cơ khí mẫu và các phần mềm mô phỏng gia công CNC trên máy tính.

Kết luận

Giáo trình Mô đun: Tiện CNC cơ bản (MĐ23) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống tri thức hoàn chỉnh và chuẩn mực về công nghệ gia công điều khiển số, bao quát từ nguyên lý cấu tạo máy, kỹ thuật lập trình mã lệnh ISO/Fanuc, đến quy trình thao tác và gia công chi tiết cơ khí đạt độ chính xác cấp 8–6.

Lộ trình học tập đề xuất cho người học bao gồm:

  1. Nghiên cứu tổng quan cấu tạo thiết bị và nguyên lý an toàn công nghiệp (Bài 1).
  2. Nắm vững cú pháp lập trình tay và chạy mô phỏng kiểm tra quỹ đạo dao (Bài 2).
  3. Thực hành thiết lập thông số phôi, dao và vận hành thiết bị thực tế (Bài 3).
  4. Thực hiện quy trình gia công hoàn thiện các bề mặt chi tiết phức hợp (Bài 4).

Tài liệu là cơ sở học thuật và thực hành vững chắc, giúp người học phát triển toàn diện kỹ năng nghề cơ khí chính xác, đáp ứng trực tiếp yêu cầu chuyển dịch công nghệ trong môi trường sản xuất hiện đại.
