Tổng quan về giáo trình

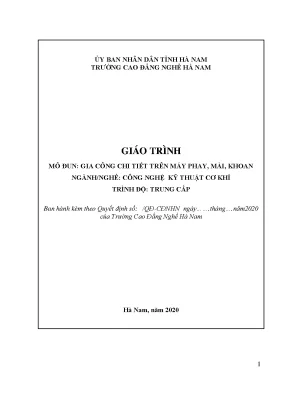

Giáo trình mô đun: Gia công chi tiết trên máy phay, mài, khoan (Mã mô đun: MĐ24) do tác giả Phan Đức Trung tham gia biên soạn, được Khoa Cơ khí - Trường Cao đẳng Nghề Hà Nam ban hành năm 2020 theo Quyết định của Hiệu trưởng nhà trường. Tài liệu được thiết kế dựa trên chương trình khung quốc gia dành cho ngành/nghề Công nghệ Kỹ thuật Cơ khí ở trình độ Trung cấp và có khả năng liên thông, sử dụng cho các cấp trình độ kỹ thuật khác.

Về vị trí trong chương trình đào tạo, MĐ24 là mô đun chuyên môn bắt buộc với thời lượng thực hiện 75 giờ, bao gồm 16 giờ lý thuyết, 56 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở từ MH07 đến MH13 cùng các mô đun kỹ thuật tiền đề gồm MĐ14, MĐ16 và MĐ17.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học:

  • Kiến thức: Trình bày được công dụng, cấu tạo, phạm vi ứng dụng và thông số kỹ thuật của các dòng máy cắt gọt (phay, bào, xọc, mài, khoan); hiểu rõ bản chất vật lý của quá trình cắt; biết cách lựa chọn dao cắt và tra bảng thông số chế độ cắt hợp lý cho từng dạng bề mặt gia công.
  • Kỹ năng: Vận hành độc lập các dòng máy phay, máy mài, máy khoan vạn năng; thực hiện đúng quy trình gá đặt chi tiết và gia công các chi tiết cơ khí đơn giản đạt yêu cầu kích thước, độ phẳng, độ song song, độ vuông góc và độ nhẵn bề mặt.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức kỷ luật, tác phong công nghiệp; có khả năng làm việc độc lập hoặc phối hợp nhóm; kiểm tra, giám sát quy trình thực hiện công việc và bảo đảm an toàn lao động.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp module, kết hợp lý thuyết nguyên lý cắt gọt cơ bản với quy trình thực hành chi tiết trên từng thiết bị công cụ. Điểm đặc sắc của tài liệu là tính định lượng rõ ràng thông qua hệ thống công thức tính toán vận tốc cắt, chiều sâu cắt, lượng chạy dao, cùng bảng hướng dẫn phòng ngừa sự cố và các dạng sai hỏng điển hình trong xưởng cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 6 bài học chính được sắp xếp theo tiến trình phát triển từ lý thuyết cơ sở đến quy trình vận hành và kỹ thuật phục hồi dụng cụ cắt:

  1. Bài 1: Nguyên lý cắt gọt kim loại (6 giờ: 5 giờ lý thuyết, 1 giờ bài tập): Cung cấp khái niệm về quá trình cắt gọt kim loại, 3 loại chuyển động cắt (chuyển động chính, chuyển động chạy dao, chuyển động phụ), các yếu tố của chế độ cắt ($V_c, t, S$), 3 bề mặt hình thành trên chi tiết (mặt sẽ gia công, mặt đang gia công, mặt đã gia công), hệ toạ độ và các mặt phẳng cơ bản của dao (mặt cơ bản 1, 2, 3/mặt đáy, mặt cắt, tiết diện chính N-N, tiết diện phụ N1-N1), cùng các hiện tượng vật lý trong vùng cắt.
  2. Bài 2: Khái niệm chung về máy phay, bào, mài, khoan (3 giờ: 2 giờ lý thuyết, 1 giờ bài tập): Phân loại máy công cụ theo phương pháp cắt (tiện, phay, bào, xọc, mài, khoan, CNC) và theo trình độ vạn năng (vạn năng rộng, chuyên môn hoá, chuyên dùng); quy tắc đọc ký hiệu máy theo chuẩn Liên Xô (như máy 1A62) và chuẩn Việt Nam (như máy T6M16); phân tích các cơ cấu truyền động và khả năng công nghệ của từng nhóm máy.
  3. Bài 3: Gia công chi tiết trên máy phay (42 giờ: 4 giờ lý thuyết, 37 giờ thực hành, 1 giờ kiểm tra): Trọng tâm của mô đun, bao gồm cấu tạo máy phay vạn năng, dao phay trụ (thép gió P8, P9, thép Y12H hoặc răng ghép hợp kim, đường kính $D = 60 - 150\text{ mm}$), dao phay mặt đầu, dao phay ngón; quy tắc phay thuận, phay nghịch; quy trình phay mặt phẳng nằm ngang, mặt phẳng đứng, mặt phẳng song song và vuông góc; kỹ thuật gá đặt trên ê-tô và bàn máy; biện pháp an toàn và phân tích sai hỏng.
  4. Bài 4: Gia công chi tiết trên máy mài (10 giờ: 3 giờ lý thuyết, 6 giờ thực hành, 1 giờ kiểm tra): Khái quát về bản chất quá trình mài mòn tế vi bằng đá mài; các phương pháp mài mặt trụ ngoài (mài có tâm, mài không tâm) và mài mặt trụ trong; phương pháp gá đặt phôi và công nghệ mài mặt phẳng với lượng dư nhỏ.
  5. Bài 5: Gia công chi tiết trên máy khoan (9 giờ: 1 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra): Cấu tạo mũi khoan (phần chuôi, phần cổ dao, phần làm việc gồm phần trụ định hướng và phần côn cắt); công nghệ khoan lỗ thông và khoan lỗ không thông trên phôi đặc với đường kính từ 1 đến 80 mm (phổ biến dưới 35 mm).
  6. Bài 6: Mài sắc mũi khoan (5 giờ: 1 giờ lý thuyết, 4 giờ thực hành): Nhận diện các dạng mòn hỏng của mũi khoan và kỹ thuật mài phục hồi góc lưỡi cắt để tái sử dụng trong sản xuất.

Progression logic của giáo trình đi từ nền tảng vật lý tiếp xúc $\rightarrow$ nguyên lý cấu tạo máy $\rightarrow$ thực hành gia công bề mặt lớn (phay) $\rightarrow$ gia công tinh bề mặt (mài) $\rightarrow$ gia công tạo hình lỗ (khoan) $\rightarrow$ bảo trì và mài sắc dụng cụ cắt.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý kỹ thuật cơ khí:

  • Nguyên lý nhiệt cắt và phân bố năng lượng: Phân tích nguồn gốc sinh nhiệt từ ma sát trong (biến dạng dẻo) và ma sát ngoài. Số liệu thực nghiệm chỉ ra: phoi hấp thụ xấp xỉ 75% nhiệt lượng toả ra, dao hấp thụ khoảng 20%, phôi hấp thụ 4% và 1% truyền ra môi trường xung quanh.
  • Cơ chế lẹo dao (phoi bám): Giải thích hiện tượng vật liệu bị biến dạng dẻo, nóng chảy cục bộ dưới nhiệt độ và áp suất cao rồi tự tôi cứng, bám chặt vào mặt trước của dao ở dải vận tốc cắt từ 7 đến 75 m/phút. Giáo trình nêu rõ cách phòng ngừa: chọn vận tốc ngoài dải $V_c < 7\text{ m/phút}$ hoặc $V_c > 75\text{ m/phút}$, sử dụng dao hợp kim cứng nhóm TK, mài bóng mặt trước của dao hoặc phun dung dịch bôi trơn làm mát.
  • Hệ toạ độ hình học dao cụ: Quy định 3 mặt phẳng cơ bản: Mặt cơ bản 1 (tạo bởi $\vec{V}$ và $\vec{S}$), Mặt cơ bản 2 (tạo bởi $\vec{V}$ và $\vec{t}$), Mặt cơ bản 3 hay mặt đáy (tạo bởi $\vec{S}$ và $\vec{t}$). Xác định các bề mặt: mặt trước, mặt sau chính, mặt sau phụ, lưỡi cắt chính, lưỡi cắt phụ và góc nghiêng dao bào (góc nghiêng $2 - 4^\circ$, góc mặt sau phụ $12 - 20^\circ$).
  • Công thức chế độ cắt công nghệ: $$\text{Vận tốc cắt: } V_c = \frac{\pi \cdot D \cdot n}{1000}\ (\text{m/phút})$$ (Trong đó: $D$ là đường kính dao/phôi/đá mài tính bằng mm; $n$ là số vòng quay trục chính trong 1 phút). $$\text{Chiều sâu cắt: } t = \frac{D - d}{2}\ (\text{khi tiện/gia công ngoài})$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác khởi động, thay đổi cấp tốc độ trục chính, điều chỉnh bàn máy theo 3 phương (dọc $S_d$, ngang $S_n$, đứng $S_đ$); gá đặt phôi trên ê-tô có chêm căn phẳng song song hoặc kẹp trực tiếp bàn máy bằng bu-lông và bích kẹp; thiết lập chế độ cắt phù hợp với từng loại vật liệu (thép tôi cứng: $V = 30 - 100\text{ m/phút}$, gang: $V = 70 - 150\text{ m/phút}$, vật liệu mềm dẻo: lên đến $400\text{ m/phút}$).
  • Kỹ năng phân tích (Analytical skills): Phân tích sai hỏng bề mặt (độ phẳng, độ song song, độ vuông góc, kích thước, độ nhám) dựa trên hệ thống công nghệ Máy - Dao - Đồ gá - Chi tiết; nhận diện hiện tượng rung động do độ cứng vững hoặc móng máy; phân biệt các cấp độ bóng (phay thô đạt cấp 3–4 với $R_z$, phay tinh đạt cấp 7–8; mài siêu tinh đạt cấp 7–6 với $R_a = 0,32 - 0,16\ \mu\text{m}$).
  • Năng lực thực tiễn (Practical competencies): Vận hành máy khoan gia công lỗ đạt cấp chính xác 12–13 ($R_a = 3,2 - 12,5\ \mu\text{m}$); sử dụng dụng cụ đo kiểm chuyên dụng (thước cặp, panme, ke $90^\circ$, khối D, căn lá, đồng hồ so); thực hiện thuần thục thao tác mài sắc lại mũi khoan mòn và vệ sinh công nghiệp sau ca làm việc.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (tỷ lệ 16 giờ lý thuyết / 56 giờ thực hành / 3 giờ kiểm tra), trong đó phần lý thuyết đóng vai trò cung cấp cơ sở để người học trực tiếp thao tác trên máy công cụ.

Phân bổ thời lượng mô đun MĐ24 (Tổng cộng: 75 giờ)

Phương pháp thực hiện bao gồm:

  • Giảng dạy lý thuyết chuyên ngành: Giảng viên truyền đạt cấu tạo máy, hình học dao và các hiện tượng cơ lý cắt gọt qua sơ đồ hình chiếu, sơ đồ chuyển động và bảng tra cứu tiêu chuẩn.
  • Thực hành quy trình theo bảng bước công việc: Người học được hướng dẫn thực hành theo từng bước cụ thể (như bài tập phay khối hộp 4 mặt vuông góc - song song):
    1. Bước 1: Vạch dấu, kiểm tra lượng dư phôi.
    2. Bước 2: Rà gá phôi trên ê-tô bằng búa đồng, kiểm tra độ tiếp xúc chêm song song.
    3. Bước 3: Lấy chạm dao (so dao), cài đặt chiều sâu cắt $t$ trên du xích bàn trượt đứng.
    4. Bước 4: Khởi động trục chính, mở dung dịch làm mát, tiến bàn máy cắt gọt theo phương pháp phay nghịch (cắt thô) hoặc phay thuận (cắt tinh).
    5. Bước 5: Tháo phôi, giũa ba-via, làm sạch má kẹp ê-tô và tiếp tục gia công các bề mặt kế tiếp.
    6. Bước 6: Đo kiểm kích thước bằng panme, kiểm tra vuông góc bằng ke $90^\circ$ và căn lá.
  • Phương pháp đánh giá:
    • Đánh giá thường xuyên: Chấm điểm kỹ năng rà gá, thao tác an toàn điện/cơ, tư thế đứng máy và vệ sinh công nghiệp.
    • Đánh giá định kỳ: Thực hiện qua 3 bài kiểm tra định kỳ phân bổ tại Bài 3 (1 giờ), Bài 4 (1 giờ), Bài 5 (1 giờ) dựa trên độ chính xác kích thước và độ nhám bề mặt của sản phẩm gia công.
  • Hướng dẫn tự học: Học sinh tự tra bảng chế độ cắt cho từng cặp vật liệu Dao - Phôi, tính toán số vòng quay trục chính $n$ theo đường kính dao, nghiên cứu nguyên nhân sai lệch hình học và phương pháp khắc phục.

Điểm nổi bật và cập nhật

  1. Hệ thống hoá quy chuẩn ký hiệu máy công cụ: Giáo trình cung cấp phương pháp giải mã ký hiệu máy công cụ theo cả hai hệ thống:
    • Hệ thống Liên Xô: Chữ số thứ nhất chỉ nhóm máy (số 1: Tiện, số 2: Khoan, số 3: Mài, số 6: Phay), chữ số thứ hai chỉ kiểu máy (số 6: Vạn năng, số 1: Tự động/nửa tự động 1 trục, số 3: Rơ-vôn-ve), các chữ số tiếp theo chỉ thông số kỹ thuật (như máy 1A62: số 1 là máy tiện, A là máy cải tiến, 6 là vạn năng, 2 là chiều cao tâm máy 200 mm).
    • Hệ thống Việt Nam: Sử dụng chữ cái đầu chỉ nhóm máy (T: Tiện, K: Khoan, P: Phay, B: Bào) kết hợp các chỉ số cải tiến và kích thước cơ bản (như máy T6M16: máy tiện cải tiến từ T616, dạng vạn năng, chiều cao tâm 160 mm).
  2. Đối sánh công nghệ gia công truyền thống và hiện đại: Tài liệu chỉ rõ phạm vi ứng dụng và nhược điểm của phương pháp bào - xọc (năng suất thấp do vận tốc chỉ đạt $12 - 22\text{ m/phút}$, hành trình chạy không tốn thời gian, lực quán tính đổi chiều lớn), qua đó nêu bật lý do máy phay thay thế hầu hết công việc của máy bào trong sản xuất hàng loạt. Đồng thời, giáo trình cập nhật thông tin về máy điều khiển số bằng máy tính (CNC) trong việc tạo hình các bề mặt phức tạp với độ chính xác và độ lặp lại cao.
  3. Bảng quy chuẩn an toàn lao động và bảo dưỡng chi tiết: Đưa ra các biện pháp phòng ngừa rủi ro cụ thể cho từng trường hợp tai nạn xưởng: đứt ngón tay, vướng tóc/quần áo vào trục quay, phoi bắn vào mắt và nguy cơ điện giật; gắn liền với quy trình chăm sóc, nối đất vỏ máy và bảo dưỡng bàn máy.

Đối tượng sử dụng giáo trình

  • Sinh viên, học sinh: Dành cho người học trình độ Trung cấp và Cao đẳng thuộc các ngành Công nghệ Kỹ thuật Cơ khí, Cơ khí Chế tạo máy, Cắt gọt kim loại, Sửa chữa thiết bị công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học cơ sở kỹ thuật từ MH07 đến MH13 (gồm Vẽ kỹ thuật cơ khí, Cơ kỹ thuật, Vật liệu học và xử lý nhiệt, Dung sai và đo lường kỹ thuật) cùng các mô đun thực hành cơ bản MĐ14 (Gia công nguội), MĐ16 và MĐ17 (Gia công trên máy tiện).
  • Giảng viên và cán bộ đào tạo: Dùng làm khung giáo trình chuẩn để biên soạn giáo án bài giảng tích hợp, thiết lập quy trình hướng dẫn thực hành tại xưởng, xây dựng phiếu phân tích công việc và bộ tiêu chí kiểm tra tay nghề theo các tiêu chuẩn kỹ thuật.
  • Cán bộ kỹ thuật và thợ cơ khí: Dùng làm tài liệu tra cứu thông số chế độ cắt ($V_c, t, S$), góc độ dao bào/mũi khoan, phương pháp rà gá ê-tô và xử lý các hiện tượng sai hỏng kích thước trong quá trình sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Trung cấp và Cao đẳng ngành Công nghệ Kỹ thuật Cơ khí, thợ cơ khí xưởng và giảng viên đào tạo thực hành nghề cắt gọt kim loại.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở (MH07–MH13) về đọc bản vẽ kỹ thuật, đo lường dung sai, cơ tính vật liệu kim loại và các mô đun kỹ thuật tiền đề MĐ14, MĐ16, MĐ17 để nắm vững thao tác nguội cơ bản và an toàn xưởng máy.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu tập trung cao độ vào kỹ năng thực hành (74,7% tổng thời lượng), cung cấp bảng tra cứu quy chuẩn ký hiệu máy (chuẩn Liên Xô và Việt Nam), các công thức cắt gọt định lượng và bảng hướng dẫn phòng ngừa các sự cố sai hỏng hình học thực tế.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần kết hợp nắm vững lý thuyết nguyên lý cắt (đặc biệt là hiện tượng lẹo dao và phân bố nhiệt) với việc tuân thủ nghiêm ngặt bảng trình tự các bước gá đặt, so dao, cắt thử và đo kiểm chi tiết bằng các dụng cụ panme, ke vuông, căn lá.

5. Có tài liệu bổ trợ nào kèm theo mô đun?

Mô đun đi kèm các phiếu hướng dẫn thực hành, bản vẽ bài tập gia công mặt phẳng - khối hộp, sổ tay tra cứu chế độ cắt gọt cơ khí và bảng quy chuẩn an toàn vệ sinh công nghiệp.

Kết luận

Giáo trình mô đun: Gia công chi tiết trên máy phay, mài, khoan (MĐ24) của Trường Cao đẳng Nghề Hà Nam là tài liệu đào tạo kỹ thuật có tính ứng dụng cao, hệ thống hoá toàn bộ nguyên lý cắt gọt kim loại và quy trình gia công trên các máy công cụ vạn năng cơ bản.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết cơ sở về nguyên lý cắt gọt, chế độ cắt và ký hiệu máy công cụ (Bài 1, Bài 2).
  2. Tập trung rèn luyện kỹ năng thực hành gá đặt và phay các dạng mặt phẳng (Bài 3).
  3. Hoàn thiện kỹ năng gia công tinh bề mặt phẳng, mặt trụ trên máy mài và khoan lỗ trên phôi đặc (Bài 4, Bài 5).
  4. Thực hành bảo dưỡng, mài sắc phục hồi góc cắt của dụng cụ (Bài 6).

Để đạt hiệu quả đào tạo tối ưu, người học cần kết hợp tài liệu này với việc thực hành trực tiếp tại xưởng máy cơ khí và tham khảo các sổ tay công nghệ chế tạo máy chuyên ngành.
