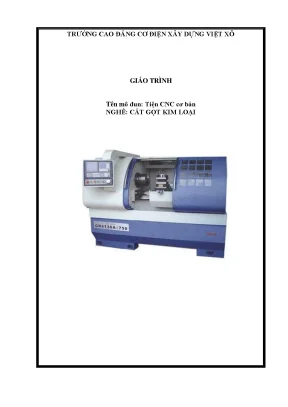

Giáo trình Mô đun: Tiện CNC cơ bản (Mã mô đun: MĐ26) – Nghề Cắt gọt kim loại

Tổng quan về giáo trình

Giáo trình "Tiện CNC cơ bản" (Mã mô đun: MĐ26) do Trường Cao đẳng Cơ điện Xây dựng Việt Xô biên soạn, là tài liệu chuyên môn thuộc chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng và Đại học kỹ thuật. Trong tiến trình đào tạo, mô đun MĐ26 được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức chung, các môn học cơ sở kỹ thuật và các mô đun thực hành chuyên ngành gồm MĐ16, MĐ17, MĐ20, MĐ22 và MĐ23.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm tiêu chí:

  • Kiến thức: Trình bày hệ thống điều khiển số, phân loại các dạng điều khiển (điều khiển đoạn, điều khiển đường 2D); phân tích cấu tạo và đặc tính động học của máy tiện CNC; giải thích cấu trúc chương trình theo hệ FANUC, tập lệnh chức năng chuẩn bị (G-code), lệnh phụ (M-code), từ lệnh công nghệ (F, S, T) và các chu trình gia công; nắm vững các chế độ vận hành máy.
  • Kỹ năng: Lập trình gia công tiện CNC bằng phương pháp thủ công hoặc qua phần mềm CAD/CAM; nhập, lưu trữ và truyền nạp chương trình; thiết lập chính xác điểm chuẩn phôi (G54–G59) và thông số bù dao (Geometry/Wear Offset); thực hiện kiểm tra mô phỏng (Machine Lock, Dry Run); vận hành gia công chi tiết đạt kích thước bản vẽ và độ nhám bề mặt.
  • Năng lực tự chủ và trách nhiệm: Tổ chức làm việc độc lập hoặc phối hợp nhóm; tuân thủ quy trình an toàn lao động, kiểm tra dầu bôi trơn, dung dịch làm mát và vệ sinh công nghiệp.

Giáo trình gồm 4 bài học chính, thiết kế theo quy trình logic từ phân tích cấu tạo thiết bị, cấu trúc câu lệnh đến thiết lập thông số vận hành và thực hành gia công chi tiết thực tế. Điểm đặc trưng của tài liệu là việc chuẩn hóa các thông số hình học dụng cụ cắt (như dao SDJCR12CA11 của hãng Mitsubishi) và chế độ cắt dựa trên dữ liệu tra cứu từ Sổ tay Công nghệ Chế tạo máy tập 2.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 4 bài học chuyên môn:

  1. Bài 1: Khái quát chung về kỹ thuật tiện CNC:

    • Trình bày lịch sử phát triển từ hệ thống điều khiển số sơ khai (NC) ứng dụng mạch logic, thủy lực, cam chép hình sang vi xử lý 4-bit, 8-bit đến 32-bit; mô hình trung tâm gia công CNC (CNC Engineering-Centre), mạng điều khiển số trực tiếp (DNC) và hệ thống sản xuất tích hợp máy tính (CIM).
    • Phân biệt hai dạng điều khiển: điều khiển đoạn (chuyển động song song các trục để tiện trơn, vạt mặt) và điều khiển đường 2D (chuyển động phối hợp đa trục để cắt đường cong, côn, bo cung).
    • Cấu tạo các cụm máy: ụ đứng với trục chính truyền động vô cấp qua động cơ kích từ một chiều hoặc biến tần xoay chiều (tốc độ lên tới 8000 vòng/phút khi gia công kim loại màu); hệ thống dẫn động chạy dao trục X, Z sử dụng bộ vít me – đai ốc bi; ổ tích dao rơ-vôn-ve (10–12 dao) hoặc ổ chứa dao; bảng điều khiển giao diện CRT (gồm các phím chức năng SOFT KEY, ADDRESS, NUMERIC, INPUT, CANCEL, EDIT, MEMORY, MDI, MACHINE LOCK, DRY RUN, SINGLE BLOCK).
    • Hệ tọa độ quy ước theo quy tắc bàn tay phải (trục chính Z, trục hướng kính X, các trục phụ U, V, W, P, Q, R và trục quay A, B, C); định nghĩa 10 điểm gốc và điểm chuẩn: Điểm 0 của máy ($M$), Điểm 0 của chi tiết ($W$), Điểm 0 của chương trình ($P_0$), Điểm chuẩn của máy ($R$), Điểm chuẩn của dao ($P$), Điểm tỳ gá đặt ($A$), Điểm thay dao ($W_w$), Điểm điều chỉnh dao ($E$), Điểm chuẩn giá dao ($T$), Điểm gá dao ($N$).
    • Hệ thống trang bị đồ gá: mâm cặp 3 chấu và 4 chấu tự định tâm truyền lực bằng đĩa xoắn ốc hoặc thanh nêm; ống kẹp rút; mũi chống tâm (tốc mặt đầu, mũi chống tâm xoay, mũi chống tâm cố định, tốc kẹp có vòng bảo vệ); kẹp bung cố định (độ côn 1:2000) và kẹp bung đàn hồi; mâm hoa; modul gá và các loại luy-nét cố định/tự định tâm.

  2. Bài 2: Lập trình tiện CNC:

    • Phân loại hai hình thức tổ chức lập trình: lập trình thủ công (nhập trực tiếp bằng tay qua bàn phím bảng điều khiển) và lập trình tự động bằng phần mềm CAD/CAM.
    • Cấu trúc chương trình chuẩn hệ FANUC: đầu chương trình ký hiệu % kèm địa chỉ tên O (phân chia vùng O0001–O7999 cho người dùng, O8000–O8999 vùng bảo vệ, O9000–O9999 cho nhà sản xuất); thân chương trình gồm các khối lệnh $N$; kết thúc chương trình bằng $M02$, $M30$ hoặc $M99$ (kết hợp ký hiệu / cho công tắc xóa khối có điều kiện OPSKIP).
    • Cấu trúc câu lệnh và các địa chỉ: $G$ (chuẩn bị), $X, Z, U, W$ (tọa độ), $F$ (bước tiến theo mm/phút với $G94$ hoặc mm/vòng với $G95$), $S$ (vận tốc vòng $G97$ hoặc vận tốc cắt không đổi $G96$), $T$ (chọn dao và offset bù dao theo 4 chữ số), $M$ (chức năng phụ trợ $M00, M01, M02, M03, M04, M05, M08, M09, M30, M98, M99$).
    • Tập lệnh hình học cơ bản: $G00$ (chạy dao nhanh), $G01$ (nội suy đường thẳng), $G02/G03$ (nội suy cung tròn theo chiều kim đồng hồ/ngược chiều kim đồng hồ với thông số $I, K$ hoặc bán kính $R$), $G04$ (dừng dao chính xác theo thời gian), $G32$ (cắt ren đơn).
    • Hệ thống chu trình gia công tự động: $G71$ (chu trình tiện thô dọc trục Z), $G72$ (chu trình tiện thô dọc trục X/mặt đầu), $G73$ (chu trình tiện thô theo biên dạng lặp), $G70$ (chu trình tiện tinh kết hợp sau $G71, G72, G73$), $G76$ (chu trình cắt ren tự động nhiều lát cắt).

  3. Bài 3: Vận hành máy tiện CNC:

    • Khảo sát các chế độ làm việc: Edit (soạn thảo/sửa chương trình), Auto (chạy tự động với nút Cycle Start, Feed Hold), MDI (nhập lệnh trực tiếp thực thi ngay không lưu bộ nhớ), Jog (di chuyển dao bằng tay hoặc tay quay phát xung MPJ), Zero/Ref (đưa các trục về điểm gốc máy).
    • Quy trình kỹ thuật cài đặt bù dao (Tool Offset): gọi dao trong chế độ MDI ($T0101, T0202$), rà phẳng mặt đầu phôi, truy cập OFFSET SETTING $\rightarrow$ WORK $\rightarrow$ gán giá trị $Z0$ cho hệ tọa độ $G54$, cắt thử dọc đường kính ngoài để đo kích thước thực tế và gán vào GEOM trục X.
    • Thao tác gá đặt chi tiết và dụng cụ cắt: quy tắc gá dao đảm bảo độ cứng vững với chiều dài nhô ra $L \le 1.5H$; cân chỉnh vòi phun trơn nguội; kiểm tra áp lực đóng mở mâm cặp thủy lực/khí nén; quy trình bật nguồn, chạy khởi động trục chính ($S300\ M03;$) và quy trình tắt máy bằng nút dừng khẩn cấp Emergency Stop.

  4. Bài 4: Gia công tiện CNC:

    • Kỹ thuật truyền nạp chương trình qua cổng kết nối cáp (DNC/RS232); các bước chạy thử kiểm tra quỹ đạo bằng phím MACHINE LOCK hoặc dời gốc tọa độ gia công $G54$ ra ngoài không gian phôi.
    • Gia công các bề mặt định hình: tiện mặt đầu, tiện ngoài trụ ngắn, trụ bậc, bề mặt côn, bo cung tròn, tiện ren. Sử dụng dao tiện ngoài SDJCR12CA11 của hãng Mitsubishi (mảnh hợp kim cứng) với kích thước hình học $H1=15.5\text{ mm}$, $B=16\text{ mm}$, $L1=55\text{ mm}$, $S1=22\text{ mm}$, $S2=8\text{ mm}$, $S3=2\text{ mm}$, $S4=6\text{ mm}$, $H2=12\text{ mm}$, $F1=20\text{ mm}$.
    • Tính toán chế độ cắt thực tế dựa trên bảng tra Sổ tay Công nghệ Chế tạo máy tập 2: tiện thô ($F = 0.75\text{ mm/vòng}$, $v = 188\text{ m/phút}$, $S \approx 600\text{ vg/ph}$); tiện tinh đạt độ nhám $Ra = 2.5$ ($F = 0.3\text{ mm/vòng}$, $v = 260\text{ m/phút}$, $S \approx 2200\text{ vg/ph}$).

Kiến thức nền tảng được xây dựng

  • Lý thuyết điều khiển số: Cơ chế mã hóa dữ liệu nhị phân, nguyên lý nội suy đường thẳng/cung tròn, vòng phản hồi tín hiệu từ động cơ và thước đo quang về bộ xử lý trung tâm (CPU).
  • Nguyên lý chuyển động tạo hình và cắt gọt kim loại: Tương quan giữa tốc độ cắt ($v$), số vòng quay trục chính ($S$), lượng tiến dao ($F$) và chiều sâu cắt ($t$) trong việc đảm bảo tuổi bền dụng cụ và độ nhám bề mặt ($Ra$).
  • Cơ sở công nghệ đồ gá và định vị: Nguyên tắc định vị 6 bậc tự do, cơ chế truyền lực kẹp qua đĩa xoắn ốc/thanh nêm và bù trừ biến dạng cho phôi trục dài bằng chống tâm hoặc luy-nét.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu bản vẽ chế tạo, phân tích đường lối công nghệ, viết code NC theo hệ điều khiển FANUC, chuyển đổi linh hoạt giữa hệ tọa độ tuyệt đối ($G90$) và gia số ($G91$).
  • Kỹ năng phân tích: Tra cứu định mức chế độ cắt trong tài liệu kỹ thuật chuyên ngành; phát hiện xung đột quỹ đạo dao và lỗi cú pháp trên bảng điều khiển CRT.
  • Kỹ năng thực hành nghề nghiệp: Thiết lập gốc phôi ($G54–G59$), đo và bù kích thước dao ($Geom/Wear$), vận hành bảng điều khiển gia công chi tiết đạt chuẩn kỹ thuật, bảo trì hệ thống cấp dầu bôi trơn và pha trộn dung dịch làm mát đúng tỷ lệ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết điều khiển học cơ khí và thực hành thao tác máy theo trình tự tuyến tính:

  • Tiếp cận sư phạm: Kết hợp bài giảng lý thuyết trên lớp về cú pháp câu lệnh với thực hành tại xưởng máy CNC. Kiến thức lập trình được kiểm chứng ngay thông qua màn hình mô phỏng đồ họa trước khi thực hiện cắt phôi thực.
  • Bài tập và tình huống thực hành: Thiết kế hệ thống bài tập gia công chi tiết từ đơn giản đến phức tạp, bao gồm: tiện khỏa mặt đầu, tiện trụ bậc nhiều đường kính, tiện mặt côn, nội suy cung bo góc lượn ($G02/G03$), tiện ren đơn trục ($G32$) và tiện thô tự động biên dạng phức tạp bằng chu trình $G71, G73$.
  • Thực hành vận hành: Rèn luyện thao tác chuẩn trên panel máy tiện CNC: chuyển đổi các chế độ làm việc (EDIT, AUTO, MDI, JOG, REF), thực hiện bù dao $T0101, T0202$, rà chạm mặt đầu và mặt trụ để xác định gốc $W$ trong $G54$, gá dao đảm bảo chiều dài nhô ra $L \le 1.5H$.
  • Phương pháp đánh giá:
    • Đánh giá định kỳ qua bài kiểm tra viết chương trình gia công bằng tay trên giấy hoặc trên phần mềm mô phỏng.
    • Đánh giá kỹ năng thực hành xưởng: chấm điểm quy trình kiểm tra an toàn (mức dầu máy, tỷ lệ nước làm mát), thời gian thiết lập dao/phôi và độ chính xác kích thước, độ nhám bề mặt ($Ra = 2.5$) của chi tiết gia công so với bản vẽ thiết kế.
  • Hướng dẫn tự học: Người học tự đối chiếu cú pháp lệnh với bảng danh mục $G$-code, $M$-code; sử dụng phần mềm mô phỏng CNC trên máy tính cá nhân để rèn luyện kỹ năng viết mã; tra cứu các thông số dao cắt từ catalog nhà sản xuất và bảng chế độ cắt trong Sổ tay Công nghệ Chế tạo máy.

Điểm nổi bật và cập nhật

  • Cập nhật hệ thống điều khiển công nghiệp: Nội dung giáo trình bám sát cấu trúc phần cứng và tập lệnh của hệ điều khiển FANUC – hệ điều khiển chiếm tỷ trọng phổ biến trong công nghiệp gia công cơ khí chính xác hiện nay.
  • Phân tích cơ chế cơ điện tử chuyên sâu: Làm rõ cấu tạo bộ phận truyền động trục chính điều khiển vô cấp tốc độ qua bộ biến tần hoặc động cơ một chiều kích từ; nguyên lý truyền động không khe hở của trục vít me – đai ốc bi; cơ chế kẹp chặt thủy lực/khí nén tốc độ cao lên đến 8000 vòng/phút.
  • Chuẩn hóa thông số thực tế từ công nghiệp: Giáo trình không sử dụng các thông số giả định mà tích hợp trực tiếp quy cách dao tiện gắn mảnh hợp kim thực tế của hãng Mitsubishi (mã hiệu dao SDJCR12CA11) cùng chế độ cắt cụ thể (bước tiến $F$, vận tốc cắt $v$, tốc độ quay $S$) được tra cứu từ Sổ tay Công nghệ Chế tạo máy tập 2 (Bảng 5-60 trang 52, Bảng 5-62 trang 54, Bảng 5-64 trang 56 và trang 65).
  • Hệ thống hóa toàn diện trang thiết bị đồ gá: Phân tích chuyên sâu kết cấu và phạm vi ứng dụng của từng loại trang bị gá đặt trên máy tiện CNC: mâm cặp thanh nêm vs mâm cặp đĩa xoắn, kẹp rút cho phôi trụ nhỏ đồng loạt, kẹp bung côn $1:2000$ gia công tinh bề mặt trong, mâm hoa và modul gá có đối trọng cho chi tiết không đối xứng, luy-nét chống uốn cho chi tiết trục dài.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên hệ Cao đẳng và Đại học chuyên ngành Cắt gọt kim loại, Công nghệ Chế tạo máy, Cơ khí chính xác và Cơ điện tử.
    • Học viên các khóa đào tạo nghề ngắn hạn hoặc đào tạo lại nâng cao tay nghề lập trình và vận hành máy tiện CNC.
  • Yêu cầu tiên quyết (Prerequisites):
    • Hoàn thành các học phần chung và cơ sở ngành: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vật liệu học cơ khí, Nguyên lý cắt gọt kim loại.
    • Hoàn thành các mô đun thực hành tiện truyền thống và gia công cơ bản: MĐ16, MĐ17, MĐ20, MĐ22 và MĐ23.
  • Giảng viên và cơ sở đào tạo: Làm tài liệu giảng dạy chuẩn cho mô đun MĐ26; xây dựng ngân hàng đề thi lý thuyết chuyên môn, phiếu đánh giá kỹ năng thực hành xưởng và định chuẩn giáo án tích hợp.
  • Kỹ thuật viên tự học và tham khảo: Kỹ sư công nghệ, kỹ thuật viên vận hành xưởng cơ khí sử dụng làm tài liệu tra cứu các chu trình tiện ($G70, G71, G72, G73, G76$), quy trình thiết lập điểm $0$ và phương pháp tra cứu thông số cắt gọt.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng và Đại học ngành Cắt gọt kim loại, Công nghệ Kỹ thuật Cơ khí, Cơ điện tử, cũng như kỹ thuật viên vận hành máy công cụ điều khiển số.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn cơ sở về đọc bản vẽ kỹ thuật, đo lường dung sai, nguyên lý cắt gọt và các mô đun chuyên môn MĐ16, MĐ17, MĐ20, MĐ22, MĐ23 về kỹ thuật gia công cơ bản trên máy công cụ truyền thống.

3. Giáo trình này tập trung vào hệ điều khiển CNC nào?

Nội dung giáo trình tập trung giảng dạy cấu trúc chương trình, địa chỉ lệnh ($G$-code, $M$-code, chu trình gia công $G71–G76$) và giao diện bảng điều khiển tương thích với hệ điều khiển FANUC.

4. Phương pháp rèn luyện để thực hành an toàn và hiệu quả là gì?

Người học cần tuân thủ quy trình kiểm tra thiết bị trước khi mở máy (mức dầu bôi trơn, nồng độ nước làm mát), thực hiện lập trình và chạy thử kiểm tra quỹ đạo bằng chức năng mô phỏng đồ họa hoặc chế độ MACHINE LOCK, DRY RUN trước khi tiến hành cắt gọt phôi thật.

5. Những tài liệu tra cứu kỹ thuật nào được sử dụng kèm theo giáo trình?

Tài liệu sử dụng song song gồm Sổ tay Công nghệ Chế tạo máy tập 2 (tra cứu chế độ cắt $F, v, S$), tài liệu hướng dẫn vận hành máy tiện CNC hệ FANUC và catalog thông số hình học mảnh dao của nhà sản xuất (như Mitsubishi).

Kết luận

Giáo trình "Tiện CNC cơ bản" (Mã mô đun: MĐ26) hệ thống hóa toàn bộ kiến thức nền tảng và quy trình công nghệ gia công trên máy tiện CNC theo tiêu chuẩn công nghiệp. Tài liệu cung cấp cơ sở dữ liệu kỹ thuật từ cấu tạo cơ điện tử, hệ thống điểm chuẩn tọa độ, tập lệnh lập trình hệ FANUC đến kỹ thuật bù dao và chế độ cắt thực nghiệm.

Đây là học phần bản lề, trang bị năng lực kỹ thuật cần thiết để người học tiếp tục phát triển các kỹ năng gia công nâng cao trong lộ trình đào tạo, bao gồm Phay CNC, Lập trình và gia công tự động bằng phần mềm CAD/CAM đa trục, cũng như tiếp cận các hệ thống sản xuất linh hoạt (FMS) và tự động hóa tích hợp máy tính (CIM).
