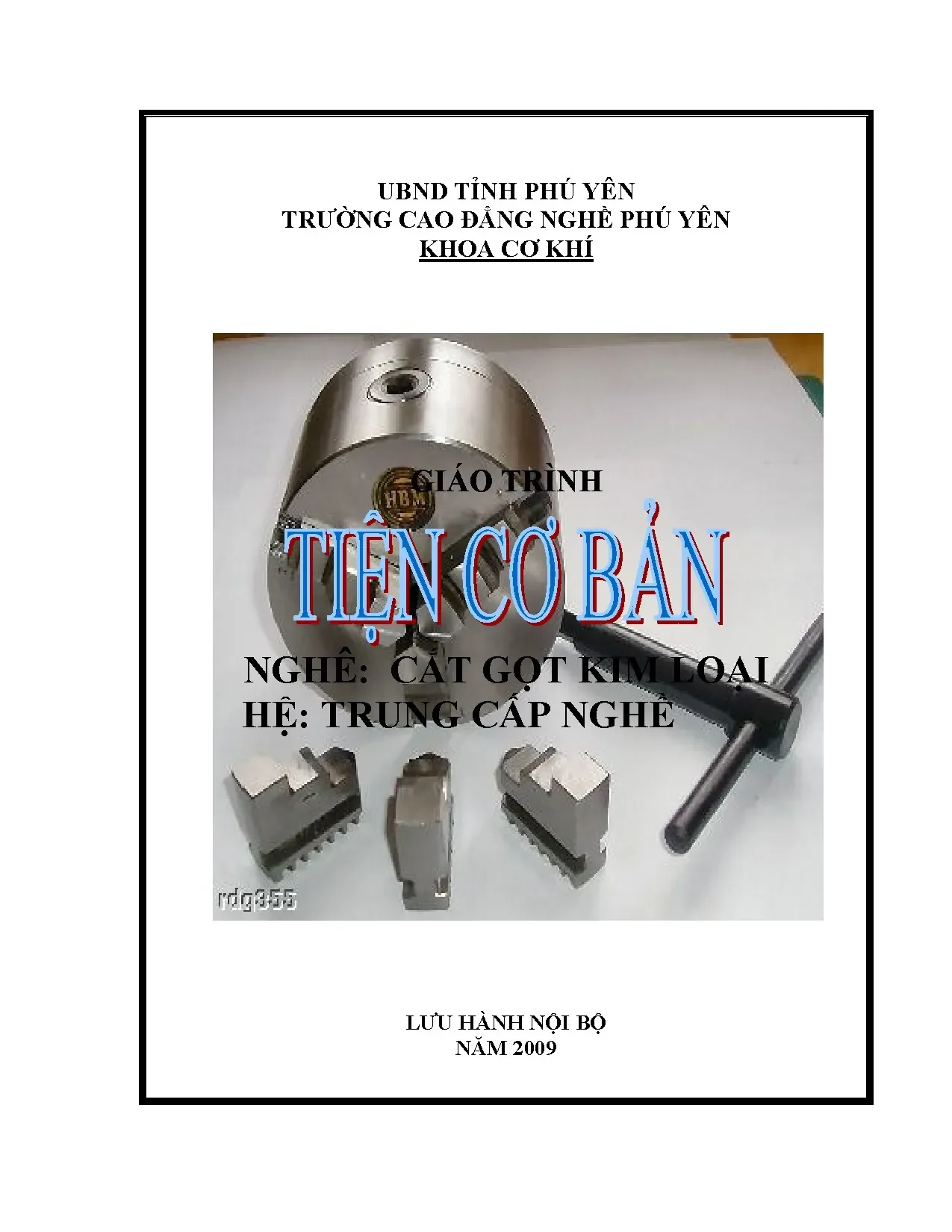

UBND TỈNH PHÚ YÊN TRƯỜNG CAO ĐẲNG NGHỀ PHÚ YÊN KHOA CƠ KHÍ GIÁO TRÌNH NGHÊ: CẮT GỌT KIM LOẠI HỆ: TRUNG CẤP NGHỀ LƯU HÀNH NỘI BỘ NĂM 2009 LỜI GIỚI THIỆU Dạy thực hành nghề theo phương pháp tích hợp, được thể hiện trên cơ sở những bài học lý thuyết chuyên môn cơ bản, phối hợp với bài luyện tập thông qua ứng dụng những bài tập sản xuất. Giúp cho người học vừa nhanh chóng nắm vững kiến thức, vừa nhanh chóng hình thành kỹ năng nghề. Cuốn giáo trình “ Tiện cơ bản” này dùng cho ngành cắt gọt kim loại. Nội dung từ giới thiệu về máy tiện, cách sử dụng máy, các loại đồ gá thông dụng, dao tiện, chế độ cắt, tiện trụ, vạt mặt khoan tâm và cắt đứt.
Mục đích là hổ trợ cho giáo viên dạy nghề ngành cắt giọt kim loại và là kiến thức cơ bản cho người học. Giúp cho người học tìm hiểu dễ dàng hơn và đi sâu hơn cho những môdun sau này của chuyên ngành. Cuốn giáo trình này lần đầu tiên được in và đưa ra sử dụng chắc chắn còn nhiều thiếu sót. Xin chân thành cảm ơn sự đóng góp về nội dung và hình thức trình bày của người đọc để cuốn giáo trình ngày càng hoàn thiện.
Biên soạn: Trần Kim Lai 2 Bài 1: VẬN HÀNH VÀ BẢO DƯỠNG MÁY TIỆN VẠN NĂNG Thời gian: (LT:4h;TH:16h) I. KHÁI NIỆM CƠ BẢN VỀ GIA CÔNG TIỆN TRÊN MÁY TIỆN VẠN NĂNG 1. Cấu tạo của máy tiện vạn năng: Máy tiện vạn năng có rất nhiều loại, mỗi loại đều có kích thước và cấu tạo khác nhau. Các bộ phận và chi tiết chủ yếu có thay đổi nhưng nói chung về tên gọi và tác dụng cơ bản giống nhau.
Thân máy: Thân máy là bộ phận quan trọng, trên thân máy lắp tất cả những bộ phân chính chủ yếu của máy. Bộ phận quan trọng của thân máy là sống trượt đuợc chế tạo chính xác và nhẵn bóng cao, cần bảo đảm độ thẳng, độ phẳng, độ song song. Trên sống trượt có lắp những bộ phận máy có thể di động như: ụ động, giá đỡ, bàn trượt dọc. kết cấu thân máy rất đa dạng.
Hộp trục chính: Hộp trục chính bao gồm hộp tốc độ để điều chỉnh các cấp vận tốc cần thiết của trục chính, bên trong là hệ thống trục, cơ cấu ly hợp, cơ cấu đảo chiều, bánh răng ăn khớp…Bên ngoài có một số tay gạt để thay đổi tốc độ, chiều quay. Bộ phận quan trọng nhất của hợp trục chính là trục chính và những ổ trục của trục chính. Nhiệm vụ của trục chính là định tâm, định vị đồ gá hoặc chi tiết gia công. Trục chính thường có kết cấu rỗng để có thể đưa phôi thanh qua trục chính.
Đầu trước của trục chính, bên trong có lỗ côn để lắp mũi tâm (tâm chết). Phía ngoài của đầu trước thường có hai dạng: Có ren để lắp mâm cặp và mặt côn để định vị mâm cặp trên mặt côn có lắp then để truyền mômen xoắn, kẹp chặt mâm cặp bằng đai ốc ren được lắp trên ổ trục chính. Ở một số máy tiện hợp tốc độ là hợp riêng và đặt ở phía dưới thân máy. Bàn dao: Bàn dao là bộ phận máy lắp trên hợp xe dao và di trượt trên sống trượt của băng máy.
Bàn dao có nhiệm vụ kẹp chặt dao, thực hiện chuyển động chạy dao dọc và chạy dao ngang. Bàn dao gồm các bộ phận sau: - Bàn dao dọc: Di trượt trên sống trượt dẫn hướng của băng máy theo chiều dọc thực hiện chạy dao dọc tự động nhờ hợp xe dao hoặc chạy dao dọc bằng tay khi quay tay quay thông qua bộ truyền thanh răng - bánh răng. - Bàn dao ngang: Di trượt trên sống trượt đuôi én của bàn trượt dọc theo phương ngang thực hiện chạy dao ngang tự động nhờ hợp xe dao hoặc chạy dao ngang bằng tay khi quay tay quay thông qua cơ cấu vít me đai ốc. - Bàn trượt dọc trên: Có thể xoay xung quanh trục của nó khi mở hai đai ốc ở hai bên bàn quay tròn và có thể trượt dọc theo phương trên sống trượt đuôi én của bàn quay tròn.
- Ổ dao: Dùng để kẹp chặt dao tiện trong quá trình gia công. Ổ dao được gá trên bàn trượt dọc trên và có thể quay xung quanh trục của ổ dao để định vị dao. Ổ dao dùng trên máy tiện vạn năng thường là ổ dao vuông có thể lắp được 4 dao tiện trên 4 cạnh của ổ dao, khi cần đến dụng cụ cắt nào chỉ cần xoay tay xiết chặt ổ dao theo chiều ngược kim đồng hồ rồi xoay dụng cụ cắt đến vị trí cần thiết. Ụ động: Được đặt trên sống trượt và có thể di trượt trên sống trượt đến vị trí bất kỳ bằng tay.
Ụ động dùng để đỡ những chi tiết gia công kém cứng vững, ngoài ra còn dùng để gá mũi khoan, mũi khoét, mũi doa, các đồ gá ta rô, bàn ren để cắt ren … Để kẹp chặt ụ động xuống băng máy ở một vị trí cần thiết ta xoay chốt lệch tâm. Các bộ phận chính của ụ động bao gồm: - Đế ụ động được lắp trên các rãnh trượt của băng máy. - Đai ốc ăn khớp với trục vít me. - Bộ phận hãm ụ động với băng máy.
- Tay quay nòng ụ động. - Tay hãm nòng ụ động. Công dụng của máy tiện: Máy tiện dùng để gia công các chi tiết trụ tròn xoay, dạng côn, mặt định hình, cắt ren, cắt rãnh, cắt đứt. Ngoài các dạng gia công cơ bản trên máy tiện còn có thể thực hiện các nguyên công khác như: Khoan, khoét, doa mài, cắt gai nhám và cắt ren bằng bàn ren.
Tiện trụ trong Tiện trụ ngoài Vạt mặt Tiện ren trong 5 Tiện ren ngoài Tiện côn trong Tiện côn ài II. VẬN HÀNH MÁY TIỆN Để đảm bảo kết quả tốt trong quá trình thao tác tránh xảy ra tai nạn lao đông, hư hỏng máy móc, quá trình thao tác chia ra hai giai đoạn cơ bản: Thao tác máy ở trạng thái tĩnh, thao tác máy ở trạng thái động. Thao tác máy ở trạng thái động được tiến hành theo các bước sau: 1. Đóng cầu dao và bậc công tắc chính của máy.
Thay đổi tốc độ và chiều quay của máy. - Thay đổi tốc độ: Trong quá trình gia công một sản phẩm hoàn chỉnh ta phải thay đổi một số tốc độ khác nhau phù hợp với từng bước công việc. Để thay đổi tốc độ theo ý muốn, trên máy thường bố trí hai bộ phận: 6 + Tay gạt điều chỉnh tốc độ: Đa số các máy thường đặc tay gạt chỉ A-B, cho ta tốc độ gián tiếp (Tốc độ thấp) hay trực tiếp (Tốc độ cao). + Tay gạt điều chỉnh số vòng quay cụ thể của trục chính: Đặc ở hộp tốc độ cho ta các dãy tốc độ.
Kết hợp hai tay gạt cho ta các caaps tốc độ khác nhau. - Thay đổi chiều quay trục chính: Sau khi các tay gạt đúng vị trí xác định, Muốn cho máy chạy ta dùng tay kéo cần khởi động lên trên khi đó mâm cặp chạy theo chiều thuận (Ngược chiều kim đồng hồ), muốn dừng máy ta ấn cần khởi động về vị trí giữa, máy từ từ dừng hẳn. Muốn đảo chiều quay trục chính ta đưa cần khởi động về phía dưới máy sẽ quay ngược (Cùng chiều kim đồng hồ). Trong quá trình đổi chiều quay không nên đổi một cách đột ngột vì như vậy sẽ làm va chạm lớn giữa các bánh răng, dễ bị nứt, vỡ, ảnh hưởng đến một số bộ phận khác.
Thao tác tiến dọc tiến ngang bằng tay. - Thao tác chạy dao dọc của bàn dao: Dùng tay quay vô lăng ở hộp xe dao nhờ tác động của con người truyền qua cơ cấu bánh răng ăn khớp với thanh răng lắp ở băng máy làm cho bàn dao tiến dọc. Muốn cho bàn dao dịch chuyển về phía ụ động hay phía mâm cặp ta quay vô lăng cùng chiều hay ngược chiều kim đồng hồ. - Thao tác chay dao ngang bằng tay: Muốn cho bàn dao tiến về phía tâm máy ta dùng tay phải quay tay quay của bàn dao ngang thuận chiều kim đồng hồ.
Nếu quay ngược lại thì bàn dao ngang lùi ra khỏi tâm máy 4. Thao tác chạy dao dọc và chạy dao ngang tự động. Sau khi trục trơn đã nhận được chuyển động từ trục chính muốn cho bàn dao dọc chạy tự động ta kéo tay gạt tự động hộp xe dao nhờ sự ăn khớp của các bánh răng chuyển động được truyền từ trục trơn đến bánh răng ăn khớp với thanh răng làm cho bàn xe dao tiến dọc theo băng máy. Khi cần tiến ngang tự động ngắt tự động dọc và kéo càn gạt lên vuông góc với hôp xe dao, chuyển động được truyền từ trục trơn qua các bánh răng làm cho bàn dao ngang tiến ngang tự đông.
Muốn thay đổi chiều tịnh tiến của bàn dao ta điều chỉnh tay gạt của cơ cấu đảo chiều theo hướng mũi tên chỉ dẫn trên máy. Thao tác thay đổi bước tiến. Bất kỳ máy nào cũng có bộ nhận thay đổi bước tiến dựa vào yêu cầu gia công mà điều chỉnh bước tiến cho phù hợp. Thay đổi bước tiến là thay đổi tốc độ của trục trơn và trục vít me, nghĩa là thay đổi lượng dịch chuyển của dao sau một vòng quay của trục trơn và trục vít me.
Nếu trục trơn và trục vít me quay chậm thì lượng tiến dao nhỏ và ngược lại. Quá trình thay đổi bước tiến phải gạt nhẹ nhàng tránh va đập giữa các bánh răng. Điều chỉnh cơ cấu chay ren. Tuỳ theo yêu cầu của chi tiết gia công và dựa trên bảng chỉ dẫn trên máy điều chỉnh tay gạt về đúng vị trí yêu cầu, đồng thời điều chỉnh ly hợp cho trục vít me quay.
Muốn cho bàn dao tịnh tiến ta đóng đai ốc hai nửa bàn dao sẽ chuyển động dọc băng máy có bước tiến đúng yêu cầu gia công. CHĂM SÓC MÁY VÀ CÁC BIỆN PHÁP AN TOÀN KHI SỬ DỤNG MÁY TIỆN: An toàn lao động khi sử dụng máy tiện là đều bắt buộc phải hiểu biết và tuân theo một cách nghiêm ngặt nhằm trách những tai nạn có thể xảy ra cho người và máy.Trước khi làm việc: - Phải mặt quần áo bảo hộ lao động gọn gàng, tay áo phải xoắn lên hoặc cài nút. Tóc cuốn gọn cho vào trong mũ bảo hộ lao động. - Kiểm tra tình trạng bên ngoài của máy, dụng cụ, đồ gá, các chi tiết che chắn, công tắt đóng - mở máy, tay gạt có ở vị trí an toàn không.
- Kiểm tra tình trạng của máy ở chế độ chạy không tải tình trạng của các cơ cấu điều khiển hệ thống bôi trơn và làm nguội.
