Tổng quan về giáo trình

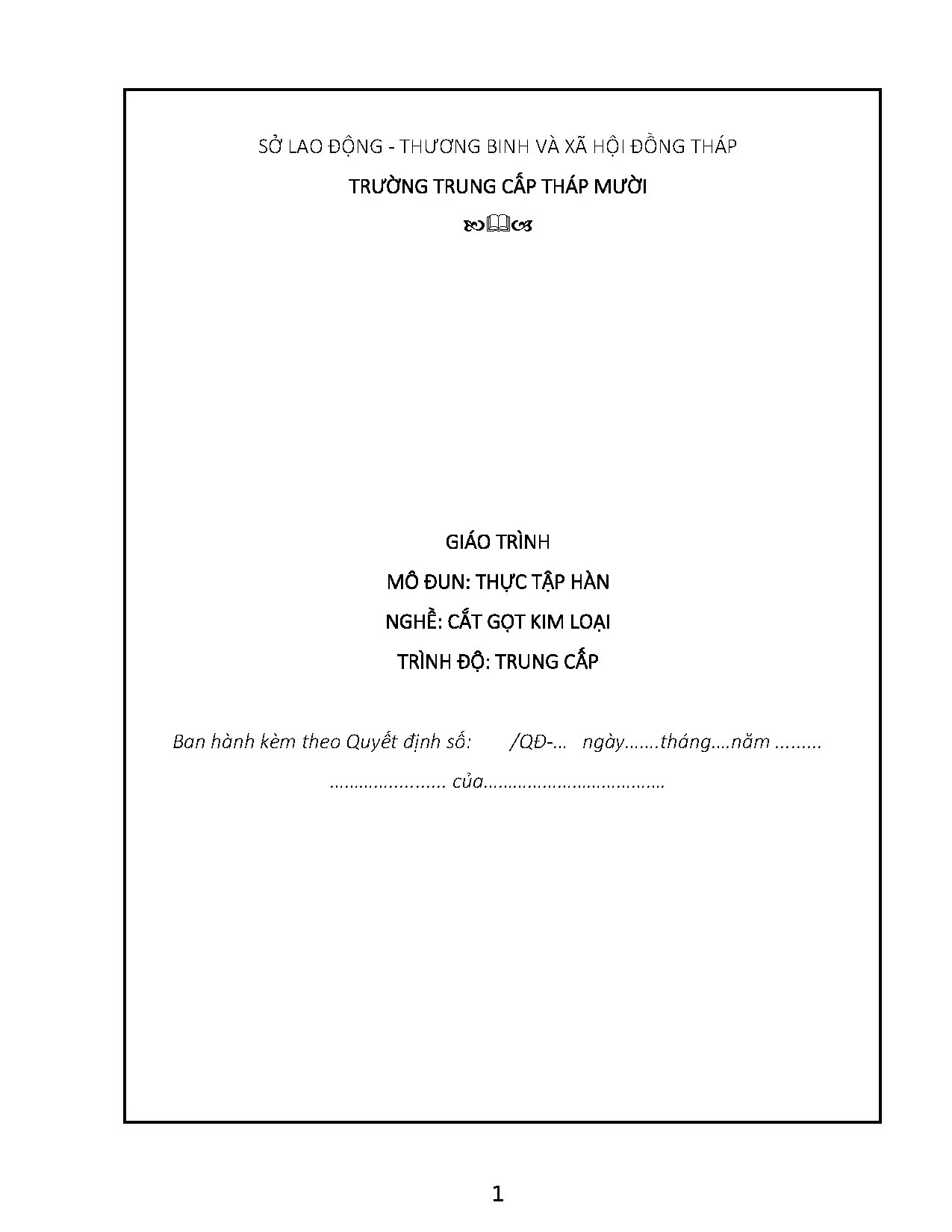

Giáo trình mô đun: Thực tập hàn (Mã mô đun: MĐ 14) là tài liệu đào tạo chuyên môn nghề được biên soạn năm 2018 tại Trường Trung cấp Tháp Mười (tỉnh Đồng Tháp). Trong chương trình đào tạo nghề Cắt gọt kim loại trình độ Trung cấp, mô đun này được bố trí giảng dạy ở học kỳ 2, đóng vai trò là mô đun kỹ thuật cơ sở bắt buộc sau khi người học đã hoàn thành các môn học cơ sở chung của ngành cơ khí.

Mục tiêu học tập (learning outcomes) của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Mô tả cấu tạo, nguyên lý làm việc của các thiết bị, dụng cụ sử dụng trong hàn khí, hàn hồ quang xoay chiều và hàn MIG; phân tích trình tự các bước gia công mối hàn ở các vị trí không gian (hàn sấp, hàn đứng/leo, hàn ngang, hàn ngửa, hàn góc chữ T); nắm vững các quy định an toàn lao động và kỹ thuật phòng chống cháy nổ.
  • Về kỹ năng: Vận hành, điều chỉnh thông số chế độ hàn trên thiết bị hàn khí, hàn điện và hàn MIG đúng quy chuẩn kỹ thuật; thực hiện các liên kết hàn giáp mối, gấp mép, chồng mí, hàn góc đạt yêu cầu về độ bền, độ ngấu, kiểm soát khuyết tật bề mặt và đảm bảo an toàn cho người thao tác.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật xưởng, tuân thủ quy trình kiểm tra thiết bị, thực hiện công tác bảo hộ cá nhân và vệ sinh công nghiệp.

Giáo trình tiếp cận theo hướng mô đun thực hành tích hợp, phân tách rõ ràng từng bước thao tác từ khâu chuẩn bị phôi, định vị đính gá, điều chỉnh ngọn lửa/dòng điện đến thao tác dịch chuyển mỏ hàn/que hàn và nghiệm thu mối hàn. Điểm đặc sắc của tài liệu là việc chuẩn hóa các thông số kỹ thuật cụ thể (áp suất khí nén, số hiệu bép hàn tương ứng với chiều dày phôi, quy cách kiểm tra rò rỉ, góc độ nghiêng que hàn) và tích hợp các tiêu chuẩn an toàn kỹ thuật (như TCVN 5303:1990) trực tiếp vào từng bài học.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chính với tiến trình từ các quy chuẩn an toàn nền tảng đến kỹ thuật gia công trên từng phương pháp hàn:

  1. Bài 1: Thực hiện công tác an toàn lao động và vệ sinh công nghiệp (Trang 6 – 31):
    • Key concepts: Nhận diện nguy cơ bức xạ ngọn lửa hồ quang (tia cực tím, tia hồng ngoại), độc tính hạt mịn trong khói hàn (Crôm VI, Mangan, Niken, Chì từ quá trình thiêu đốt thuốc hàn MMA/FCAW); nguy cơ điện giật; an toàn áp suất chai khí Oxy và Axetylen; cơ chế cháy nổ theo tiêu chuẩn TCVN 5303:1990; cấu tạo và cách sử dụng bình bột chữa cháy (hệ ABC, BC) và bình khí $\text{CO}_2$.
  2. Bài 2: Hàn khí (Trang 33 – 78):
    • Key concepts: Quy trình lắp ráp van giảm áp, dây dẫn khí (dây màu đỏ cho $\text{C}_2\text{H}_2$, dây màu xanh cho $\text{O}_2$), kiểm tra rò rỉ bằng nước xà phòng; lựa chọn số hiệu bép hàn (từ bép 50 đến 200 tương ứng với phôi $1{,}0 - 4{,}0\text{ mm}$); thiết lập áp suất ($\text{O}_2 = 1{,}5\text{ kg/cm}^2$, $\text{C}_2\text{H}_2 = 0{,}15\text{ kg/cm}^2$); nhận diện 3 vùng ngọn lửa trung tính (vùng hạt nhân, vùng hoàn nguyên $3200^\circ\text{C}$, vùng oxy hóa), ngọn lửa oxy hóa và ngọn lửa cacbon hóa; kỹ thuật hàn giáp mối, hàn gấp mép, hàn góc chữ T, hàn đứng, hàn ngang, hàn ngửa, cắt thủ công và hàn vẩy đồng.
  3. Bài 3: Hàn hồ quang (Trang 79 – 147):
    • Key concepts: Vận hành máy biến áp hàn xoay chiều; phương pháp ma sát và mổ thẳng để gây hồ quang; kỹ thuật dịch chuyển que hàn thẳng và chuyển động ngang ở vị trí sấp; kỹ thuật hàn giáp mối không vát mép và vát mép chữ V; hàn góc ở vị trí lòng thuyền, vị trí ngang (1 đường hàn và nhiều đường hàn); kỹ thuật hàn leo (từ dưới lên, từ trên xuống) trên mặt phẳng và mối hàn vát mép chữ V; hàn ngang trên mặt phẳng.
  4. Bài 4: Hàn MIG (Trang 148 – 167):
    • Key concepts: Thiết lập và vận hành nguồn hàn bán tự động MIG; điều chỉnh chế độ dòng điện, tốc độ cấp dây, lưu lượng khí bảo vệ; phương pháp mồi hồ quang; kỹ thuật hàn giáp mối và hàn góc ở vị trí sấp và vị trí ngang.

Progression logic của giáo trình đi từ việc trang bị nhận thức về an toàn môi trường xưởng $\rightarrow$ thao tác điều chỉnh nguồn năng lượng (áp suất khí nén, ngọn lửa khí) $\rightarrow$ rèn luyện kỹ năng điều khiển vũng kim loại nóng chảy thủ công (hàn khí) $\rightarrow$ kiểm soát hồ quang điện tay (hàn que) $\rightarrow$ vận hành phương pháp hàn bán tự động trong khí bảo vệ (MIG).

Kiến thức nền tảng được xây dựng

Giáo trình xác lập hệ thống cơ sở lý thuyết gắn liền với các hiện tượng nhiệt cơ học và phản ứng hóa học trong hàn:

  • Lý thuyết phản ứng cháy và dập cháy (TCVN 5303:1990): Bản chất phản ứng oxy hóa tỏa nhiệt; 3 yếu tố cần (chất cháy, chất oxy hóa, nguồn nhiệt) kết hợp 5 điều kiện đủ (sự tiếp xúc, thời gian tiếp xúc, công suất nguồn nhiệt, nồng độ oxy tối thiểu 14%, nồng độ chất cháy); cơ chế dập lửa kìm hãm phản ứng của bột chữa cháy và cơ chế làm loãng nồng độ/thu nhiệt của tuyết thán khí $\text{CO}_2$ (nhiệt độ $-78{,}9^\circ\text{C}$).
  • Cơ chế phản ứng trong ngọn lửa khí $\text{C}_2\text{H}_2 - \text{O}_2$:
    • Vùng hạt nhân: Phản ứng phân hủy $\text{C}_2\text{H}_2 \rightarrow 2\text{C} + \text{H}_2$.
    • Vùng hoàn nguyên: Phản ứng $\text{C}_2\text{H}_2 + \text{O}_2 \rightarrow 2\text{CO} + \text{H}_2 + Q$ (nhiệt độ đạt tới $3200^\circ\text{C}$ chứa chất khử $\text{CO}$ và $\text{H}_2$).
    • Phản ứng cấm kỵ khi dùng $\text{CO}_2$ dập đám cháy than đỏ/kim loại kiềm do tạo khí độc $\text{CO}$ gây nổ: $\text{CO}_2 + \text{C} \rightarrow 2\text{CO}$ và $\text{CO}_2 + \text{M} \rightarrow \text{MO} + \text{CO}$.
  • Quy chuẩn an toàn khí nén: Áp suất dư tối thiểu trong chai $\text{O}_2$ ($\ge 0{,}5\text{ kg/cm}^2$) và bảng áp suất dư chai $\text{C}_2\text{H}_2$ theo nhiệt độ môi trường ($0{,}5\text{ kg/cm}^2$ ở $<0^\circ\text{C}$; $1{,}0\text{ kg/cm}^2$ ở $0-15^\circ\text{C}$; $2{,}0\text{ kg/cm}^2$ ở $12-25^\circ\text{C}$; $3{,}0\text{ kg/cm}^2$ ở $25-35^\circ\text{C}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác lắp ráp van giảm áp vào chai khí nén; thử độ kín mối nối bằng bọt xà phòng; căn chỉnh áp suất làm việc chuẩn; điều chỉnh ngọn lửa về trạng thái trung tính (khoảng cách nhân ngọn lửa đến vũng hàn $2 - 3\text{ mm}$); duy trì góc nghiêng mỏ hàn/que hàn $45^\circ - 50^\circ$; vận hành máy hàn xoay chiều và máy hàn MIG.
  • Kỹ năng phân tích (Analytical skills): Nhận diện vùng biến màu nhiệt và mức độ oxy hóa bề mặt; phân tích nguyên nhân gây cháy thủng điểm cuối đường hàn; đánh giá dạng ngọn lửa (thừa oxy hay thừa axetylen) qua màu sắc và hình dạng nhân ngọn lửa; phát hiện các khuyết tật mối hàn (lệch mép, rỗ khí, ngậm xỉ, thiếu ngấu).
  • Năng lực thực hành xưởng (Practical competencies): Chuẩn bị phôi (uốn gấp mép $3 - 5\text{ mm}$ trên ê-tô, vạch dấu chia khoảng cách $5 - 20\text{ mm}$); hàn đính định vị cách đều $30 - 50\text{ mm}$; dùng búa nắn khử biến dạng sau đính; kiểm định an toàn vỏ bình chịu áp lực ($\ge 30\text{ MPa}$); tuân thủ định mức an toàn làm việc trong không gian kín (nhiệt độ $40 - 50^\circ\text{C}$ luân phiên không quá 20 phút).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo định hướng năng lực (Competency-Based Training) ứng dụng cho xưởng thực hành cơ khí. Mỗi bài học thực hành tuân thủ quy trình chuẩn hóa gồm 5 giai đoạn:

[Chuẩn bị thiết bị, phôi hàn] ➔ [Gá đính và điều chỉnh thông số] ➔ [Thao tác thực hiện đường hàn] ➔ [Làm sạch, khử biến dạng] ➔ [Kiểm tra, nghiệm thu kích thước]

Bài tập và thực hành thao tác

  • Bài tập luyện tay điều khiển vũng hàn: Học sinh dùng đá phấn vạch các đường thẳng song song cách nhau $20\text{ mm}$ trên tấm thép phẳng, đánh dấu các điểm chia bước ($20\text{ mm}$, $15\text{ mm}$, $10\text{ mm}$, $5\text{ mm}$) để thực hiện tạo bể hàn và di chuyển mỏ hàn không dùng que phụ từ phải sang trái với tốc độ đều.
  • Bài tập liên kết kết cấu: Thực hành gấp mép phôi tấm mỏng từ $3 - 5\text{ mm}$ bằng ê-tô, hàn đính các điểm cách nhau $30 - 50\text{ mm}$ với bép hàn số 50; hàn giáp mối có khe hở và không khe hở ở vị trí sấp; hàn góc chữ T; hàn leo giáp mối vát mép chữ V.

Phương pháp đánh giá (Assessment methods)

Hoạt động đánh giá kết quả học tập dựa trên việc kiểm tra trực quan và đo lường kích thước mối hàn theo các tiêu chí:

  1. Chiều rộng và độ thẳng của đường hàn dọc theo đường vạch dấu.
  2. Mức độ đồng đều của vảy hàn, độ lõm/độ ngấu của mối hàn.
  3. Tình trạng kim loại cơ bản ở điểm đầu và điểm kết thúc (không bị cháy thủng, lấp đầy rãnh hồ quang).
  4. Mức độ oxy hóa bề mặt kim loại.
  5. Ý thức chấp hành quy trình an toàn lao động và bảo dưỡng thiết bị (thao tác đóng mở van khí đúng thứ tự: mở $\text{O}_2$ trước $1/4 - 1/2$ vòng rồi mở $\text{C}_2\text{H}_2$; khi tắt đóng $\text{C}_2\text{H}_2$ trước, đóng $\text{O}_2$ sau).

Hướng dẫn tự học (Self-study guidelines)

Người học sử dụng hệ thống câu hỏi ôn tập cuối mỗi bài để tự kiểm tra lý thuyết (khái niệm cháy nổ, phân loại bình chữa cháy, nhận diện nguy cơ khói độc); ghi chép nhật ký thực hành và tự đối chiếu chất lượng mối hàn mẫu thông qua bảng hướng dẫn thông số bép hàn.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các quy định kỹ thuật và điều kiện thực tế trong phân xưởng gia công cơ khí:

  • Tích hợp các bảng tra cứu thông số kỹ thuật chuẩn: Cung cấp định lượng chi tiết cho việc lựa chọn trang thiết bị, bao gồm bảng tương quan giữa chiều dày phôi thép và số hiệu bép hàn khí:
Chiều dày vật liệu (mm) 1,0 1,6 2,3 3,2 4,0
Số hiệu bép hàn tương ứng 50 70 100 140 200
  • Định mức kỹ thuật an toàn áp suất và hóa chất: Xác định rõ giới hạn chịu áp lực thử thủy lực của vỏ bình chữa cháy ($\ge 30\text{ MPa}$), chu kỳ bảo dưỡng bình nạp lại (6 tháng/lần) và bình mới (12 tháng/lần); quy định nồng độ dung dịch kiềm ($\text{NaOH}\ 5 - 10%$) dùng súc rửa thùng chứa xăng dầu trước khi hàn cắt.
  • Gắn kết quy chuẩn PCCC quốc gia: Định nghĩa sự cháy và phân cấp đám cháy (A: chất rắn, B: chất lỏng, C: chất khí) được dẫn chiếu trực tiếp từ văn bản quy chuẩn kỹ thuật quốc gia TCVN 5303:1990 và Từ điển Bách khoa Công an nhân dân Việt Nam.
  • Phản ánh công nghệ gia công kim loại thực tế: Cập nhật công nghệ hàn bán tự động MIG bên cạnh kỹ thuật hàn khí và hàn hồ quang tay truyền thống, đáp ứng yêu cầu gia công liên kết tấm mỏng và kết cấu thép trong các nhà máy, xí nghiệp.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho học sinh trình độ Trung cấp và sinh viên Cao đẳng theo học chuyên ngành Cắt gọt kim loại, Công nghệ Hàn hoặc ngành Cơ khí chế tạo máy tại học kỳ 2.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun cơ sở trong chương trình đào tạo nghề (bao gồm Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, An toàn lao động chung).
  • Giảng viên và giáo viên hướng dẫn thực hành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun MĐ 14; dùng làm căn cứ xây dựng giáo án tích hợp, bảng hướng dẫn thực hành (phiếu công nghệ), tiêu chí kiểm tra tay nghề và đề thi kết thúc mô đun.
  • Kỹ thuật viên xưởng và người tự học: Dùng làm tài liệu tra cứu các thao tác an toàn khi sử dụng cụm bình khí $\text{O}_2 - \text{C}_2\text{H}_2$, thông số chọn bép hàn, kỹ thuật điều chỉnh ngọn lửa và quy trình vận hành thiết bị hàn hồ quang trong sản xuất công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh hệ trung cấp và sinh viên hệ cao đẳng khối ngành kỹ thuật cơ khí (nghề Cắt gọt kim loại, Công nghệ Hàn), giáo viên hướng dẫn thực hành xưởng và công nhân kỹ thuật cần chuẩn hóa kỹ năng hàn.

2. Cần kiến thức nền nào để học?

Người học phải hoàn thành các môn học cơ sở ngành cơ khí trước khi bước vào học kỳ 2, nắm vững đặc tính cơ bản của kim loại, nguyên lý đọc bản vẽ kỹ thuật và nội quy an toàn lao động chung.

3. Điểm khác biệt với giáo trình khác?

Giáo trình mô tả chi tiết từng bước thao tác cơ học (cách cầm mỏ hàn nghiêng $45^\circ$, khoảng cách nhân ngọn lửa $2 - 3\text{ mm}$, kỹ thuật uốn phôi $3 - 5\text{ mm}$ trên ê-tô), cung cấp bảng tra số hiệu bép hàn chính xác và tích hợp cụ thể các điều kiện kỹ thuật an toàn PCCC (TCVN 5303:1990).

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu kỹ lý thuyết an toàn và cấu tạo thiết bị trước khi thao tác, ghi nhớ thứ tự đóng/mở van khí, tự luyện kỹ năng dịch chuyển mỏ hàn trên đường kẻ phấn phẳng trước khi hàn phối hợp que hàn phụ và đối chiếu sản phẩm với các tiêu chí kiểm tra kích thước đường hàn.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu tham khảo hệ thống tiêu chuẩn an toàn PCCC (TCVN 5303:1990), hồ sơ hướng dẫn sử dụng bình chữa cháy bột/$\text{CO}_2$, tài liệu quy định kiểm định an toàn bình áp lực và các bảng tra cứu que hàn/khí bảo vệ trong công nghệ hàn hồ quang và hàn MIG.

Kết luận

Giáo trình mô đun: Thực tập hàn (Mã MĐ 14) của Trường Trung cấp Tháp Mười cung cấp hệ thống kiến thức thực hành hàn khí, hàn hồ quang xoay chiều và hàn MIG gắn liền với quy chuẩn an toàn lao động và phòng chống cháy nổ. Lộ trình học tập đề xuất cho người học bao gồm: hoàn thành huấn luyện an toàn $\rightarrow$ làm chủ kỹ thuật điều chỉnh ngọn lửa và hàn khí tấm mỏng $\rightarrow$ rèn luyện kỹ thuật hàn hồ quang đa vị trí $\rightarrow$ thực hành vận hành hàn bán tự động MIG. Tài liệu đóng vai trò làm chuẩn kiến thức, kỹ năng thực nghiệm cho học viên ngành Cắt gọt kim loại trong hệ thống giáo dục nghề nghiệp.
