MÔ TẢ HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG GIÁO TRÌNH THỰC TẬP CƠ KHÍ (MÃ MÔ ĐUN: T612030111)

Tổng quan về giáo trình

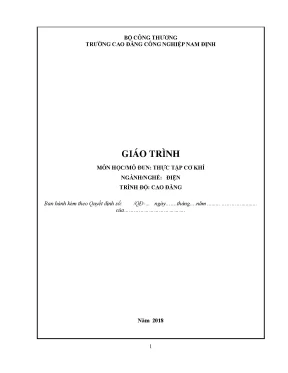

Giáo trình Thực tập Cơ khí (Mã mô đun: T612030111) do nhóm tác giả Trần Xuân Dũng và Bùi Thị Quế biên soạn, được Trường Cao đẳng Công nghiệp Nam Định thuộc Bộ Công Thương ban hành năm 2018. Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên trình độ cao đẳng thuộc ngành Điện. Trong khung chương trình đào tạo, mô đun này giữ vị trí môn học thực hành kỹ thuật cơ sở, được bố trí giảng dạy ngay sau khi người học đã hoàn thành học phần Vẽ kỹ thuật.

+-------------------------------------------------------------+
| Khung đào tạo: Vẽ kỹ thuật cơ sở                            |
| Mô đun T612030111: Thực tập Cơ khí (Cao đẳng ngành Điện)     |
+-------------------------------------------------------------+

Về mục tiêu đào tạo (Learning Outcomes), giáo trình trang bị cho sinh viên:

  1. Kiến thức kỹ thuật: Hiểu rõ cấu tạo, nguyên lý vận hành và quy chuẩn an toàn của các thiết bị xưởng gồm ê tô bàn, máy mài hai đá, máy khoan bàn, thiết bị hàn hồ quang điện và thiết bị hàn khí; nắm vững quy tắc sử dụng các dụng cụ đo kiểm kích thước (thước lá, thước cặp, panme, ê ke vuông) và phương pháp lấy dấu chi tiết trên phôi phẳng lẫn phôi hình khối.
  2. Kỹ năng thực hành: Thao tác thành thạo kỹ thuật gia công nguội cơ bản (dũa phẳng, dũa song song, dũa vuông góc, đục bạt, đục rãnh, cưa cắt, uốn nắn, khoan lỗ và ta rô ren) cùng kỹ năng hàn nối kim loại ở các vị trí hàn bằng 1G, hàn góc 1F, 2F và hàn vảy đồng bằng ngọn lửa khí.
  3. Năng lực tự chủ và trách nhiệm: Hình thành tác phong công nghiệp, tính kỷ luật, cẩn thận và tính chuẩn xác trong tuân thủ quy trình an toàn lao động tại xưởng.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp lý thuyết chuyên môn đi đôi với rèn luyện kỹ năng thực hành. Nội dung được chia thành 9 bài học cụ thể, phân bổ theo lộ trình phát triển kỹ năng gia công từ đơn giản đến phức tạp. Điểm đặc trưng của tài liệu là tính trực quan và quy chuẩn hóa: từng bài thực hành đều có bản vẽ công nghệ, thông số định lượng cụ thể, hướng dẫn chuyển động thao tác chi tiết và bảng tổng hợp các dạng sai hỏng kèm nguyên nhân cùng biện pháp khắc phục.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bố nội dung qua 9 bài học chuyên đề, bám sát các nguyên công gia công nguội và kỹ thuật hàn kim loại:

+-------------------------------------------------------------------------------+
| BÀI 1: Nội quy xưởng, dụng cụ đo, kiểm tra, phương pháp lấy dấu chi tiết       |
| BÀI 2: Dũa kim loại (Thời lượng: 15 giờ)                                      |
| BÀI 3: Đục kim loại (Thời lượng: 10 giờ)                                      |
| BÀI 4: Khoan kim loại và ta rô ren lỗ                                         |
| BÀI 5: Cưa, cắt, uốn, nắn kim loại                                            |
| BÀI 6: Sử dụng, vận hành thiết bị hàn điện                                    |
| BÀI 7: Hàn giáp mối ở vị trí hàn bằng                                         |
| BÀI 8: Vận hành, sử dụng thiết bị hàn khí                                     |
| BÀI 9: Hàn vảy đồng bằng ngọn lửa hàn khí                                     |
+-------------------------------------------------------------------------------+
  • Bài 1: Nội quy xưởng, dụng cụ đo và kiểm tra, phương pháp lấy dấu chi tiết (Trang 5): Hệ thống hóa quy tắc an toàn xưởng (không đeo găng tay khi vận hành máy khoan, thu gom giẻ dính dầu mỡ vào thùng sắt). Trình bày cấu tạo, nguyên lý hoạt động của thước lá (kích thước 150mm đến 1000mm), thước cặp (độ chính xác 0,1mm, 0,05mm, 0,02mm) theo công thức tính giá trị đo: $$L = m + i \cdot c'$$ (với $m$ là phần nguyên trên thước chính, $i$ là vạch trùng trên thước phụ, $c'$ là độ chính xác của du xích). Phân tích cấu tạo panme đo ngoài, panme đo trong, panme đo sâu dựa trên cơ cấu ren vít – đai ốc (độ chính xác 0,01mm). Hướng dẫn kỹ thuật sử dụng mũi vạch (góc nghiêng $15^\circ$ và $75^\circ$), đài vạch, com-pa, khối V, khối D, bàn máp và mũi chấm dấu góc đỉnh $60^\circ - 90^\circ$ trên phôi tôn tấm $110 \times 110 \times 1\text{ mm}$.
  • Bài 2: Dũa kim loại (Thời lượng 15 giờ, Trang 29): Phân loại dũa theo lượng cắt (dũa thô, dũa tinh) và theo biên dạng hình học (dẹt, tròn, vuông, bán nguyệt, tam giác). Quy định tư thế đứng dũa chuẩn: bàn chân trái hợp với trục ngang ê tô góc $45^\circ$, góc mở giữa hai bàn chân $60^\circ - 70^\circ$, khoảng cách hai gót chân $200 - 300\text{ mm}$; chiều cao ê tô ngang cằm khi đặt khuỷu tay lên má kẹp; tốc độ dũa duy trì $40 - 60$ hành trình kép/phút. Hướng dẫn quy trình dũa mặt phẳng song song và vuông góc trên chi tiết lăng trụ lục giác $S=17\text{ mm}$ với dung sai kích thước $\pm 0,1\text{ mm}$, độ song song $/ / 0,1\text{ A}$ và độ vuông góc $\perp 0,1\text{ A}$.
  • Bài 3: Đục kim loại (Thời lượng 10 giờ, Trang 44): Phân tích cấu tạo đục: đầu đục côn $10 - 20\text{ mm}$ (tôi cứng $35 - 40\text{ HRC}$), thân đục chữ nhật $16 \times 10\text{ mm}$, góc mài lưỡi cắt theo vật liệu ($60^\circ - 70^\circ$ cho gang, thép; $45^\circ$ cho đồng; $35^\circ - 40^\circ$ cho chì, nhôm; tôi cứng $53 - 57\text{ HRC}$). Quy định khe hở tấm đỡ máy mài hai đá $2 - 3\text{ mm}$. Phân loại 3 kỹ thuật đánh búa: cổ tay (chiều dày cắt $<0,3\text{ mm}$), cánh tay dưới ($0,3 - 0,5\text{ mm}$), toàn bộ cánh tay ($>0,5\text{ mm}$). Quy trình đục vát mép $2 \times 45^\circ$, đục rãnh sâu $2\text{ mm}$, kiểm tra độ phẳng bề mặt đục đạt khe hở ánh sáng $\le 0,2\text{ mm}$.
  • Bài 4 đến Bài 9 (Trang 52 - 109): Trình bày kỹ thuật gia công lỗ và liên kết kim loại: khoan kim loại, ta rô ren trong; cưa kim loại bằng cưa tay, kỹ thuật uốn nắn phôi; an toàn vận hành nguồn hàn điện; kỹ thuật hàn giáp mối vị trí 1G, hàn góc 1F, 2F; vận hành hệ thống hàn khí (chai oxy, acetylen, đèn hàn) và kỹ thuật hàn vảy đồng bằng ngọn lửa khí.
Progression Logic của giáo trình:

Kiến thức nền tảng được xây dựng

  1. Nguyên lý đo lường vi sai và cơ chế biến đổi chuyển động: Cơ sở toán học của thang đo du xích trên thước cặp và nguyên lý biến đổi chuyển động quay thành chuyển động tịnh tiến chính xác của cặp trục ren vít – đai ốc trên panme.
  2. Cơ học cắt gọt nguội và công nghệ nhiệt luyện dụng cụ: Mối quan hệ giữa góc chêm của lưỡi cắt với cơ tính vật liệu gia công; chế độ tôi cứng và ram dụng cụ (đục, mũi vạch) nhằm đảm bảo độ cứng làm việc mà không gây giòn nứt.
  3. Quy chuẩn định vị và an toàn công nghiệp: Nguyên lý chọn mặt phẳng chuẩn (mặt đáy, mặt đầu, mặt trụ ngoài) khi gia công nhiều bề mặt; tiêu chuẩn an toàn khi làm việc với thiết bị quay (máy khoan, máy mài) và thiết bị nhiệt (hồ quang điện, khí cháy).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills):
    • Vận hành máy mài hai đá để mài sắc và sửa mũi đục, mũi vạch đúng góc độ hình học.
    • Căn chỉnh chiều cao ê tô và gá đặt phôi có đệm chống biến dạng; kẹp phôi nhô cao hơn má ê tô $5 - 8\text{ mm}$ khi dũa hoặc $2 - 5\text{ mm}$ khi đục.
    • Vận hành thiết bị hàn điện và thiết bị hàn khí theo quy trình công nghệ chuẩn.
  • Kỹ năng phân tích và đo kiểm (Analytical Skills):
    • Đọc chính xác giá trị đo trên thước cặp ($0,02\text{ mm}$) và panme ($0,01\text{ mm}$); nhận diện sai số do góc đo không vuông góc (gây sai số $2\delta$ hoặc $\delta$) và sai số lệch tâm.
    • Kiểm tra độ phẳng bằng phương pháp khe hở ánh sáng; đo kiểm độ song song tại nhiều vị trí phân bố đều trên chiều dài chi tiết; đo độ vuông góc bằng thước góc $90^\circ$.
  • Kỹ năng thực hành tổng hợp (Practical Competencies):
    • Lấy dấu chính xác trên mặt phẳng và hình khối.
    • Phối hợp lực hai tay để thực hiện các đường dũa chéo $45^\circ$, tạo bề mặt phẳng đạt dung sai $\pm 0,1\text{ mm}$.
    • Thực hiện kỹ thuật đục bạt mặt phẳng và đục rãnh đúng chiều sâu $2\text{ mm}$.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (Integrated Vocational Pedagogy). Mỗi bài học kết nối trực tiếp giữa lý thuyết cấu tạo, thông số kỹ thuật với các bước thực hành tại xưởng:

+---------------------------------------------------------------------------------+
| QUY TRÌNH TIẾP CẬN SƯ PHẠM TRONG TỪNG BÀI HỌC                                   |
|                                                                                 |
| 1. Nghiên cứu bản vẽ công nghệ và xác định yêu cầu kỹ thuật                     |
| 2. Chuẩn bị trang thiết bị, phôi liệu và bảo hộ lao động                        |
| 3. Thực hiện gia công theo bảng trình tự bước công nghệ (Step-by-step)           |
| 4. Tự kiểm tra, đo lường kích thước bằng thước cặp, panme, khe hở ánh sáng      |
| 5. Đối chiếu bảng sai hỏng để phân tích nguyên nhân và thực hiện khắc phục      |
+---------------------------------------------------------------------------------+

Hệ thống bài tập thực hành được xây dựng theo hình thức định lượng hóa:

  • Bài tập đo kiểm: Đọc trị số thước cặp, panme theo hình vẽ; thực hành đo kích thước ngoài chi tiết trụ, đo đường kính lỗ trong, đo sâu bậc và đo kiểm độ song song 10 lần phân bố đều trên thanh mẫu.
  • Bài tập gia công phôi mẫu:
    • Vạch dấu tấm tôn $110 \times 110 \times 1\text{ mm}$.
    • Gia công dũa lăng trụ lục giác $S=17\text{ mm}$ từ phôi trụ qua 10 bước công nghệ liên hoàn.
    • Gia công đục mặt phẳng và đục rãnh trên phôi có vát mép $2 \times 45^\circ$.

Phương pháp đánh giá kết quả học tập (Assessment Methods) dựa trên các tiêu chí kỹ thuật:

  1. Độ chính xác kích thước hình học (kiểm tra bằng thước cặp, panme đạt dung sai bản vẽ).
  2. Độ chính xác hình dáng và vị trí (độ phẳng $\le 0,2\text{ mm}$ qua khe hở ánh sáng; độ song song $/ / 0,1\text{ A}$; độ vuông góc $\perp 0,1\text{ A}$).
  3. Mức độ chuẩn xác của tư thế thao tác và thời gian hoàn thành theo định mức giờ học (Bài 2: 15 giờ, Bài 3: 10 giờ).
  4. Mức độ tuân thủ quy tắc an toàn xưởng và vệ sinh vị trí làm việc.

Hướng dẫn tự học: Sinh viên cần nghiên cứu trước bản vẽ và bảng tiến trình công nghệ; trong quá trình luyện tập phải duy trì việc kiểm tra trung gian, quan sát đường dấu định vị và sử dụng bảng phân tích sai hỏng để tự điều chỉnh lực búa, lực ấn dũa.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa theo khung chương trình nghề: Tài liệu được biên soạn dựa trên chương trình khung quốc gia nghề cơ khí/hàn, tích hợp kiến thức thực tế sản xuất vào mô hình đào tạo theo mô đun nghề.
  2. Thiết kế chuyên biệt cho ngành Điện: Nội dung được chọn lọc nhằm phục vụ trực tiếp cho công việc của kỹ thuật viên ngành Điện: kỹ năng gia công cơ khí nguội để lắp đặt khung vỏ tủ điện, gia công giá đỡ thiết bị, đột lỗ, khoan bắt bu lông, ta rô ren và hàn nối cơ khí.
  3. Quy chuẩn hóa an toàn lao động xưởng máy: Đưa ra các điều cấm và hướng dẫn thao tác cụ thể đối với máy khoan (không đeo găng tay, không lau chùi khi trục chính đang quay, dừng máy hẳn mới gạt tay đổi tốc độ), máy mài hai đá (khe hở bệ tỳ $2 - 3\text{ mm}$, hạ kính chắn tia lửa, tư thế tỳ dụng cụ).
  4. Bảng phân tích sai hỏng chuyên sâu: Tất cả các nguyên công đều có bảng đối chiếu trực diện:
Dạng sai hỏng Nguyên nhân kỹ thuật Biện pháp phòng ngừa / Khắc phục
Vạch dấu lẹm, không đúng kích thước Gá đặt không chắc chắn, giữ thước lệch, mũi vạch cùn Gá phôi chuẩn, tỳ chặt thước, mài sắc lại mũi vạch
Mặt phẳng dũa không phẳng, không song song Lực ấn hai tay không đều, không đổi hướng dũa, tư thế đứng sai Điều chỉnh tư thế đứng ($45^\circ$, $60^\circ-70^\circ$), đổi hướng dũa chéo $45^\circ$, kiểm tra thường xuyên
Bề mặt đục không phẳng, sứt mẻ Lưỡi cắt đục bị mòn/sứt, góc nâng đục không ổn định, lực búa không đều Mài lại góc mài ($60^\circ-70^\circ$), giữ ổn định góc nâng, đánh búa trùng tâm trục đục

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên hệ Cao đẳng và Trung cấp chuyên nghiệp thuộc khối ngành Điện, Kỹ thuật Điện – Điện tử, Cơ điện tử cần hoàn thành mô đun thực tập cơ khí cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành học phần Vẽ kỹ thuật cơ sở để có khả năng đọc bản vẽ chi tiết, hiểu các quy ước hình chiếu, ký hiệu kích thước và ký hiệu dung sai hình học.
  • Giảng viên và cán bộ hướng dẫn xưởng: Sử dụng làm giáo trình giảng dạy chính khóa, tài liệu hướng dẫn thao tác mẫu, thiết kế bài tập thực hành xưởng và làm căn cứ xây dựng bảng tiêu chí chấm điểm kỹ năng tay nghề.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tham khảo kỹ thuật để tra cứu các quy chuẩn đo kiểm (thước cặp, panme), góc mài dụng cụ cắt gọt, kỹ thuật thao tác nguội và an toàn vận hành thiết bị gia công kim loại.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ cao đẳng ngành Điện, đồng thời làm tài liệu tham khảo cho giảng viên dạy thực hành và kỹ thuật viên lắp ráp, bảo trì cơ điện công nghiệp.

2. Người học cần có kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần học xong môn Vẽ kỹ thuật cơ sở để nắm vững phương pháp đọc bản vẽ gia công, hiểu các ký hiệu hình chiếu, dung sai vị trí (song song, vuông góc) và quy ước kích thước hình học.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu cơ khí thông thường?

Tài liệu tập trung chọn lọc các kỹ năng gia công nguội và gò hàn thiết yếu phục vụ cho ngành Điện; toàn bộ bài học được tích hợp theo quy trình công nghệ từng bước kèm thông số định lượng rõ ràng và bảng hướng dẫn xử lý lỗi kỹ thuật cụ thể.

4. Làm thế nào để thực hành đạt độ chính xác theo yêu cầu của giáo trình?

Người học cần tuân thủ nghiêm ngặt tư thế đứng ($45^\circ$, $60^\circ - 70^\circ$), điều chỉnh chiều cao ê tô ngang cằm, phối hợp lực hai tay khi dũa/đánh búa và thường xuyên đo kiểm trung gian bằng thước cặp, panme, dưỡng đo và thước kiểm tra khe hở ánh sáng.

5. Những dụng cụ và trang thiết bị chính nào được sử dụng trong giáo trình?

Bao gồm: dụng cụ đo kiểm (thước lá, thước cặp $0,02\text{ mm}$, panme $0,01\text{ mm}$, ê ke $90^\circ$); dụng cụ lấy dấu (mũi vạch, com-pa, đài vạch, khối V, khối D, bàn máp, chấm dấu); dụng cụ nguội (ê tô, các loại dũa, đục bằng, đục rãnh, búa tay, cưa sắt); thiết bị gia công (máy mài hai đá, máy khoan bàn, máy hàn hồ quang điện, thiết bị hàn khí).

Kết luận

Giáo trình Thực tập Cơ khí (Mã mô đun: T612030111) của Trường Cao đẳng Công nghiệp Nam Định cung cấp một hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về công nghệ gia công nguội và kỹ thuật hàn cho sinh viên Cao đẳng ngành Điện. Tài liệu định hình rõ lộ trình học tập logic từ công tác đo kiểm, lấy dấu hình học đến các nguyên công cắt gọt cơ bản (dũa, đục, khoan, ta rô ren) và hoàn thiện liên kết kim loại (hàn hồ quang, hàn khí).

Để phục vụ tốt quá trình học tập và giảng dạy theo giáo trình, người học và giảng viên nên kết hợp tham khảo thêm các tài liệu tiêu chuẩn:

  • Tập bản vẽ chi tiết gia công cơ khí thực hành.
  • Tiêu chuẩn quốc gia (TCVN) về dung sai lắp ghép và phương pháp đo hình học.
  • Sổ tay an toàn lao động trong vận hành thiết bị cơ khí và thiết bị hàn áp lực.
