Giáo trình Thực hành Công nghệ và Thiết bị chuẩn bị (Ngành Công nghệ Sợi, Dệt)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Thực hành Công nghệ và Thiết bị chuẩn bị (Mã môn học: NH19) được biên soạn bởi Bộ môn Công nghệ Sợi Dệt, Khoa Công nghệ Dệt May thuộc Trường Cao đẳng Kinh tế – Kỹ thuật Vinatex TP. Hồ Chí Minh (ban hành năm 2017 theo Quyết định của Hiệu trưởng). Môn học giữ vị trí cốt lõi trong khối kiến thức cơ sở ngành và chuyên ngành thuộc chương trình đào tạo trình độ Cao đẳng ngành Công nghệ Sợi, Dệt.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống kiến thức công nghệ và kỹ năng thao tác thiết bị trong toàn bộ dây chuyền chuẩn bị sợi cho quá trình dệt thoi và dệt kim. Giáo trình hướng tới việc hình thành năng lực kiểm soát thông số kỹ thuật, nhận diện và xử lý các sự cố sai hỏng cơ lý của bán thành phẩm, đồng thời rèn luyện ý thức tuân thủ nghiêm ngặt các quy định an toàn lao động trong môi trường sản xuất công nghiệp.

Cấu trúc giáo trình được xây dựng bám sát quy trình sản xuất thực tế tại các nhà máy dệt, bao gồm phần mở đầu và 6 chương chuyên môn hóa: từ quấn ống, mắc sợi, hồ sợi, luồn và nối sợi dọc, xe sợi đến chuẩn bị sợi ngang. Cách tiếp cận của tài liệu kết hợp giữa phân tích nguyên lý cơ học của thiết bị và hướng dẫn bảng biểu thao tác định lượng. Điểm đặc sắc của giáo trình là tập trung trích xuất quy trình công nghệ chuẩn từ các dòng thiết bị công nghiệp điển hình (như máy quấn ống Muratec-QPRO, máy mắc Benninger, Kawamoto, máy hồ Sucker-Müller, West Point, máy xe Two-for-One), đi kèm các bảng đối chiếu nguyên nhân – biện pháp khắc phục sự cố kỹ thuật và lịch xích bảo dưỡng định kỳ.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình phân bổ dung lượng thành 7 phần có tính logic tuần tự theo dòng di chuyển của vật liệu trong nhà máy dệt:

  • Chương I: Mở đầu: Phân tích bối cảnh công nghiệp dệt may Việt Nam và thế giới; cấu trúc quy trình công nghệ dệt (chuẩn bị, dệt, kiểm mộc); vị trí của khâu chuẩn bị sợi (chiếm 30–40% giá thành sản xuất vải dệt thoi).
  • Chương II: Quấn ống sợi dọc: Mục đích, yêu cầu và sơ đồ công nghệ máy quấn ống; phương pháp quấn song song và quấn chéo; phương pháp truyền động trực tiếp và ma sát qua trục khía; hiện tượng xếp trùng và 3 phương pháp triệt tiêu; cơ chế tạo sức căng; phương pháp lọc sợi cơ khí – lọc điện tử; kỹ thuật nối sợi thủ công, kéo cơ khí và nối khí nén (injection splicer, thermosplice); kỹ thuật tẩm paraffin; quy trình vận hành và nội quy ATLĐ máy Muratec-QPRO.
  • Chương III: Mắc sợi dọc: Phương pháp mắc đồng loạt, mắc phân băng, mắc phân đoạn; cấu tạo giá mắc búp quay (chữ V) và búp cố định; lực kéo sợi; cấu tạo máy mắc đồng loạt và máy mắc phân băng (lược chéo, lược rải sợi, thùng mắc); quy trình thao tác lên dàn, vô lược, xuống trục và bảo dưỡng định kỳ máy mắc; công thức tính năng suất máy mắc.
  • Chương IV: Hồ sợi dọc: Mục đích tăng sức dai và giảm ma sát cho sợi dọc; các nhóm thành phần hồ (chất kết dính tinh bột/CMC/PAA/ESC, chất phân ly axit/kiềm/oxy hóa, chất làm mềm, chất ngấm, chất chống mốc); công thức phối chế hồ cho sợi cotton, tơ tằm, sợi OE/Ring; các vùng công nghệ trên máy hồ (dàn tở, bể hồ, tang trống sấy, tách sợi, quấn thùng); hệ thống tự động kiểm soát và bảng phân tích 10 dạng lỗi hồ sợi; quy trình thao tác và lịch xích bảo dưỡng máy hồ.
  • Chương V: Luồn và nối sợi dọc: Cấu tạo, chức năng của lamen, khung go, lược dệt; quy trình xâu go – vô lược thủ công hai người; bảng 5 dạng lỗi trong xâu go lược; kỹ thuật nối trục dệt trên dàn máy, bảng quy định chọn kim nối theo chi số sợi ($6/1$ đến $20/2$).
  • Chương VI: Xe sợi: Đặc tính gia công sợi filament tổng hợp (polyester, polyamid); cấu trúc sợi xe (dạng lõi, dạng ống, dạng ruột gà); ảnh hưởng của độ xoắn đến cơ lý tính và độ co của sợi; nguyên lý máy xe nồi cọc ($K = n/v$); nguyên lý máy xoắn kép Two-for-One ($K = 2n/v$); nội quy an toàn máy xe.
  • Chương VII: Chuẩn bị sợi ngang: Quá trình quấn suốt sợi ngang và công nghệ làm ẩm sợi ngang.

Kiến thức nền tảng được xây dựng

  1. Hệ thống lý thuyết cơ bản: Cơ chế ma sát tiếp xúc giữa sợi và chi tiết dẫn hướng; động học chuyển động quấn chéo và điều kiện hình thành búp sợi; cơ chế tạo màng polyme bao bọc thân sợi và dán chặt xơ con nhằm gia tăng ứng suất chịu kéo và chống mài mòn; nguyên lý biến dạng xoắn cơ học đơn và xoắn kép.
  2. Nguyên tắc kỹ thuật cốt lõi: Kiểm soát và ổn định sức căng sợi trên các vùng chuyển động; đảm bảo sự đồng đều về mật độ quấn búp sợi và trục dệt; duy trì thông số nhiệt độ máng hồ, nồng độ và tỷ lệ ăn hồ theo từng loại xơ; đồng bộ hóa tốc độ và lực ép trục hồ.
  3. Khung phân tích kỹ thuật: Mô hình hóa sơ đồ công nghệ chuẩn cho từng công đoạn; hệ thống hóa các dạng khuyết tật bán thành phẩm dựa trên mối liên hệ nhân - quả giữa thông số máy và lỗi sợi.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành bảng điều khiển và thao tác trực tiếp trên máy quấn ống Muratec-QPRO, máy mắc, máy hồ và máy xe sợi; thao tác xâu lamen kín, luồn mắt go, kéo răng lược; thực hiện nối sợi khí nén và thao tác nối trục dệt.
  • Kỹ năng phân tích: Tính toán năng suất thiết bị theo công thức định lượng; xác định tỷ lệ nồng độ dung dịch hồ; phân tích nguyên nhân các dạng sai hỏng (non hồ, già hồ, đứt mất mối, dính tép, lồi lõm biên, chéo go, chéo trục) để hiệu chỉnh thông số cơ - điện - nhiệt.
  • Năng lực thực hành: Khả năng bảo trì cơ bản (tra dầu mỡ, xả lọc khí nén, căn chỉnh đồng hồ sức căng) theo lịch xích bảo dưỡng và quản lý quy trình ghi chép sổ bàn giao ca, phiếu hành trình sản xuất.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích hợp (competency-based practical training), gắn liền nội dung lý thuyết với các bảng quy trình thao tác xưởng thực hành. Mỗi chương học đều quy định rõ ràng mục đích công nghệ, yêu cầu kỹ thuật, các bước chuẩn bị máy, quy trình khởi động – vận hành – đóng máy và nội quy an toàn lao động.

+-----------------------------------------------------------------------------+
|                      MÔ HÌNH ĐÀO TẠO THỰC HÀNH TÍCH HỢP                     |
+-----------------------------------------------------------------------------+
|  1. Chuẩn bị nguyên liệu/thiết bị -> Kiểm tra điện, cơ, khí nén, an toàn    |
|  2. Vận hành công nghệ           -> Cài đặt thông số, thao tác chuẩn bước   |
|  3. Giám sát & Đo đạc            -> Kiểm tra sức căng, nhiệt độ, mật độ     |
|  4. Chẩn đoán & Xử lý sự cố      -> Tra cứu bảng lỗi, khắc phục sai hỏng    |
|  5. Bảo dưỡng & Bàn giao         -> Thực hiện lịch bảo trì, ghi phiếu ca    |
+-----------------------------------------------------------------------------+

Tài liệu thiết kế hệ thống bài tập thực hành theo các tình huống vận hành và xử lý sự cố điển hình tại xưởng:

  • Tình huống thao tác dàn máy: Bảng quy trình chuẩn bị cone, gắn cone lên dàn, luồn sợi qua đĩa sức căng, khoen sứ, lamen và vô răng lược.
  • Tình huống chẩn đoán khuyết tật: Tra cứu bảng sai hỏng để xử lý hiện tượng đứt sợi trên mặt lược, đứt ở máng hồ, chéo lớp tại trục canh, dính tép do đứt sợi, trục hồ mềm hoặc lồi lõm biên.
  • Bài tập tính toán công nghệ: Tính toán năng suất máy mắc sợi dựa trên công thức $P = \frac{V \cdot t \cdot 60 \cdot n \cdot \eta}{N}$, tính toán độ xoắn máy xe nồi cọc ($K = n/v$) và máy xoắn kép ($K = 2n/v$), tra cứu định mức dung tích hồ theo số sợi và chi số sợi.

Phương pháp đánh giá kết quả học tập dựa trên 3 tiêu chí:

  1. Mức độ thuần thục và chuẩn xác trong các thao tác vận hành máy.
  2. Thời gian và chất lượng xử lý mối nối, căn chỉnh thông số và khắc phục sự cố sai hỏng.
  3. Ý thức chấp hành nội quy an toàn lao động (trang bị bảo hộ, kiểm tra nắp chắn an toàn, tuân thủ quy trình nút bấm điều khiển).

Hướng dẫn tự học yêu cầu sinh viên nghiên cứu trước sơ đồ động học máy móc, đối chiếu thông số sợi trên phiếu công nghệ và luyện tập phân loại các dạng khuyết tật trước khi bước vào ca thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình cập nhật các số liệu thực tế về ngành dệt may Việt Nam giai đoạn 2014–2016, phân tích tác động của các hiệp định thương mại tự do (TPP, EVFTA, Hiệp định với Liên minh Hải quan Nga – Belarus – Kazakhstan) cùng chiến lược nâng cao tỷ lệ FOB/ODM và năng lực sản xuất vải dệt thoi, dệt kim của Tập đoàn Dệt May Việt Nam (Vinatex).

Về mặt công nghệ và thiết bị, tài liệu cập nhật nhiều giải pháp kỹ thuật công nghiệp hiện đại:

  • Kỹ thuật nối sợi khí nén không gút (Splicer): Thay thế phương pháp thắt gút cơ học truyền thống trên các dòng máy quấn ống tự động (Schlafhorst, Muratec, Savio), bao gồm công nghệ injection splicer (khí thường cho sợi bông) và thermosplice (khí nóng định hình cho sợi pha/sợi hóa học), đảm bảo mối nối có đường kính chỉ lớn hơn thân sợi 20% và độ bền đạt 80%.
  • Hệ thống lọc sợi điện tử: Ứng dụng cảm biến quang điện tử kết nối hệ thống máy tính để phát hiện, cắt bỏ các đoạn sợi quá dày, quá mảnh hoặc xơ chưa xoắn.
  • Công nghệ xoắn kép (Two-for-One): Phân tích giải pháp tăng gấp đôi năng suất xoắn sợi ($K = 2n/v$) so với máy xe nồi cọc truyền thống (vốn bị giới hạn tốc độ bởi ma sát và nhiệt độ khuyên lên tới 500°C).
  • Chất trợ và hóa chất hồ hiện đại: Bổ sung các chất kết dính tổng hợp (CMC, PAA, ESC) và hệ chất phân ly, làm mềm, làm ngấm, chống mốc nhằm thay thế dần phương pháp hồ tinh bột tự nhiên truyền thống.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Thực hành Công nghệ và Thiết bị chuẩn bị được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất dệt may:

  • Sinh viên: Sinh viên hệ Cao đẳng và Trung cấp chuyên nghiệp ngành Công nghệ Sợi, Dệt (chuyên ngành Công nghệ Dệt thoi, Dệt kim).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vật liệu dệt (phân loại xơ, sợi, cấu trúc và chi số sợi), Vẽ kỹ thuật – Cơ học cơ sở và Kỹ thuật an toàn điện – cơ khí trong nhà máy.
  • Giảng viên: Sử dụng làm giáo trình giảng dạy lý thuyết chuyên ngành chuẩn bị sợi, đồng thời là sổ tay hướng dẫn thực hành tại xưởng dệt, cung cấp định mức bài tập thao tác và tiêu chí kiểm tra, đánh giá tay nghề sinh viên.
  • Kỹ thuật viên và công nhân xí nghiệp: Dùng làm tài liệu tham khảo để tra cứu quy trình vận hành máy ống Muratec-QPRO, máy mắc, máy hồ, máy xe; chuẩn hóa quy trình đổi mặt hàng, tra cứu mã kim nối trục dệt và thực hiện lịch bảo dưỡng định kỳ tại các nhà máy dệt thoi.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ cao đẳng ngành Công nghệ Sợi, Dệt; ngoài ra tài liệu phù hợp cho cán bộ kỹ thuật, thợ bảo trì và công nhân vận hành tại các xưởng chuẩn bị dệt.

2. Cần kiến thức nền nào để học môn này?

Người học cần có kiến thức cơ sở về phân loại vật liệu sợi (cotton, tơ tằm, filament tổng hợp), khái niệm chi số sợi ($Ne$, $Nm$), cơ chế tạo vải dệt thoi và kỹ năng an toàn lao động cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác là gì?

Tài liệu tập trung vào hướng dẫn thực hành chi tiết với các bảng quy trình thao tác theo từng bước, thông số cài đặt cụ thể trên máy công nghiệp, bảng nguyên nhân – cách khắc phục 10 lỗi máy hồ, 5 lỗi xâu go lược và bảng chọn số kim nối trục ($12, 18, 24$).

BẢNG TRA CỨU SỐ KIM NỐI TRỤC THEO CHI SỐ SỢI (CHƯƠNG V)
+-----------------------------------+-----------------------------------+
| Chi số sợi                        | Cỡ kim nối phù hợp                |
+-----------------------------------+-----------------------------------+
| 6/1, 7/1, 10/1, 12/1              | Kim số 24                         |
| 16/1                              | Kim số 18                         |
| 20/1                              | Kim số 12                         |
| 12/2, 10/2, 20/2 (sợi xe)         | Kim số 24                         |
+-----------------------------------+-----------------------------------+

4. Làm sao để tự học và ứng dụng giáo trình hiệu quả?

Người học cần kết hợp đọc hiểu sơ đồ công nghệ (sơ đồ máy ống, máy mắc, máy hồ, máy xe sợi), ghi nhớ thứ tự các bước thao tác vận hành máy và thực hành tra cứu các bảng lỗi sai hỏng khi thực tập xưởng.

5. Có tài liệu bổ trợ nào kèm theo không?

Giáo trình tích hợp sẵn hệ thống bảng biểu định mức dung dịch hồ theo chi số sợi, nội quy an toàn lao động cho từng máy, mẫu phiếu báo cáo bàn giao ca và bảng lịch trình xích bảo dưỡng chi tiết theo chu kỳ ngày, tháng, năm.

Kết luận (150 từ)

Giáo trình Thực hành Công nghệ và Thiết bị chuẩn bị cung cấp một hệ thống kiến thức thực hành công nghệ chuẩn xác, mô tả đầy đủ các công đoạn kỹ thuật then chốt để chuẩn bị sợi dọc và sợi ngang trước khi dệt. Lộ trình học tập của tài liệu dẫn dắt người học từ phân tích bối cảnh ngành, nguyên lý đánh ống sợi, công nghệ mắc sợi, kỹ thuật hồ sợi, phương pháp xâu go – luồn lược – nối trục, đến quy trình xe sợi filament và chuẩn bị sợi ngang. Tài liệu đóng vai trò làm tài liệu đào tạo thực hành chuẩn mực cho sinh viên Cao đẳng Công nghệ Sợi, Dệt và là tài liệu kỹ thuật tham khảo phục vụ chuẩn hóa quy trình sản xuất tại các doanh nghiệp thuộc Tập đoàn Dệt May Việt Nam.

+-----------------------------------------------------------------------------+

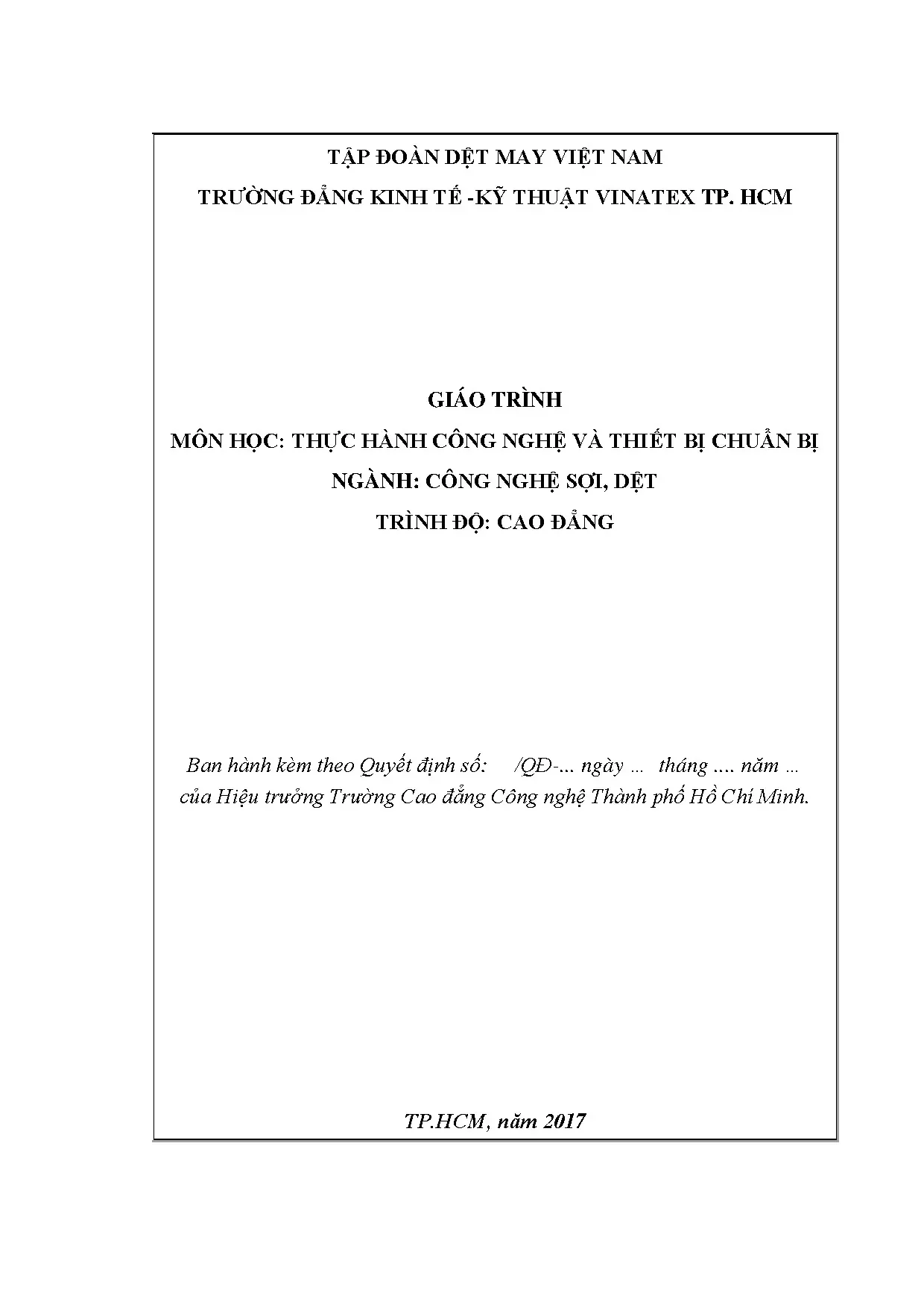

|                            THÔNG TIN TRÍCH DẪN                              |
+-----------------------------------------------------------------------------+
| * Tên tài liệu: Giáo trình môn học: Thực hành Công nghệ và Thiết bị         |
|   chuẩn bị (Ngành: Công nghệ Sợi, Dệt - Trình độ: Cao đẳng).                |
| * Cơ quan ban hành: Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP. HCM     |
|   (Tập đoàn Dệt May Việt Nam), năm 2017.                                    |
| * Đơn vị biên soạn: Bộ môn Công nghệ Sợi Dệt, Khoa Công nghệ Dệt May.      |
| * Địa chỉ: 586 Kha Vạn Cân, Phường Linh Đông, Quận Thủ Đức, TP. HCM.        |
+-----------------------------------------------------------------------------+
