TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH: SỬA CHỮA, LẮP ĐẶT HỆ THỐNG MÁY LẠNH CÔNG NGHIỆP (MÃ SỐ: MĐ 24)

Tổng quan về giáo trình (250-300 từ)

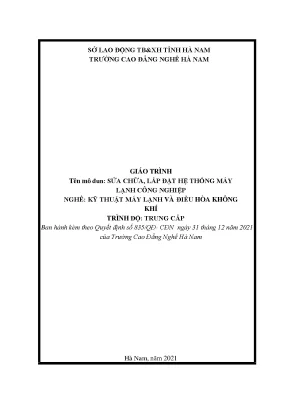

Giáo trình “Sửa chữa, lắp đặt hệ thống máy lạnh công nghiệp” (Mã số mô đun: MĐ 24) được ban hành theo Quyết định số 835/QĐ-CĐN ngày 31 tháng 12 năm 2021 của Trường Cao đẳng Nghề Hà Nam, do tác giả Lê Trung Hà làm Chủ biên. Trong chương trình đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí trình độ Trung cấp, mô đun MĐ 24 thuộc khối các môn học chuyên ngành bắt buộc. Về mặt tiến trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở và môn học tiên quyết “Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng”.

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Về kiến thức: Trang bị hệ thống hiểu biết kỹ thuật về quy chuẩn đọc bản vẽ thi công, bóc tách thiết bị, cấu tạo và nguyên lý hoạt động của các thiết bị chính, thiết bị phụ, mạch điện điều khiển và chuỗi bảo vệ an toàn trong hệ thống lạnh công nghiệp.
  • Về kỹ năng: Cung cấp quy trình thao tác chuẩn trong lắp đặt, thử bền, thử kín, hút chân không, nạp môi chất, vận hành, bảo dưỡng định kỳ và chẩn đoán, sửa chữa sự cố trên các hệ thống kho lạnh và máy đá.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chính xác, khả năng làm việc độc lập và tuân thủ nghiêm ngặt các quy định an toàn lao động trong môi trường công nghiệp.

Cấu trúc giáo trình được biên soạn theo phương thức mô đun tích hợp giữa lý thuyết chuyên ngành và quy trình thực hành kỹ năng. Điểm đặc thù của tài liệu là nội dung bám sát khung chương trình quốc gia, tập trung trực tiếp vào hai hệ thống công nghiệp phổ biến là kho lạnh công nghiệp và nhà máy sản xuất đá cây, cung cấp các thông số kỹ thuật, sơ đồ mạch điện và bảng tra cứu sự cố chi tiết.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 2 bài học chuyên môn lớn:

  • Bài 1: Sửa chữa, lắp đặt hệ thống thiết bị kho lạnh công nghiệp (Mã bài: MĐ24-01):

    • Đọc bản vẽ và chuẩn bị: Phân tích bản vẽ mặt bằng, bản vẽ thiết kế kho cấp đông môi chất R22, sơ đồ tủ cấp đông tiếp xúc sử dụng môi chất NH3 cấp dịch bằng bơm (thời gian cấp đông đạt 1 giờ 30 phút đến 2 giờ 30 phút); phân tích bản vẽ mạch điện động lực và điều khiển (chế độ giảm tải, khởi động sao – tam giác, mạch pump out, xả băng tự động).
    • Lắp đặt thiết bị chính: Lắp đặt máy nén hai cấp (MYCOM, York-Frick, Bitzer, Copeland); vỏ kho bằng panel polyurethane (bề rộng module 300, 600, 1200 mm kết nối bằng khóa camlocking, lắp trên con lươn thông gió cao 100–200 mm, độ dốc 2%); lắp đặt bình trung gian nằm ngang, bình trung gian dạng tấm bản Alfalaval, bình trung gian kiểu đứng cho hệ NH3; lắp đặt cụm ngưng tụ (ống chùm nằm ngang, dàn ngưng tụ bay hơi, dàn ngưng kiểu tưới, dàn ngưng không khí cưỡng bức); lắp đặt thiết bị bay hơi (dàn lạnh đối lưu cưỡng bức, bình bay hơi làm lạnh glycol/nước muối, dàn lạnh panen, dàn lạnh xương cá, dàn lạnh tấm bản); van tiết lưu tự động cân bằng trong và cân bằng ngoài.
    • Lắp đặt thiết bị phụ, bảo vệ và đường ống: Rơle hiệu áp dầu OP (khống chế độ chênh áp 0,2 bar), rơle áp suất cao HP (giá trị đặt 18,5 kg/cm², thấp hơn van an toàn 19,5 kg/cm²), rơle áp suất thấp LP, thermostat, rơle áp suất nước WP, rơle lưu lượng dòng chảy (Flow Switch); thi công đường ống dẫn gas bằng thép CT20, thép liền mangan, ống đồng; kỹ thuật bẫy dầu (định kỳ 7,5 m trên ống đứng); lắp đặt van chặn, van một chiều, kính xem gas, ống tiêu âm, van nạp và van xả gas; lắp đặt hệ thống nước giải nhiệt, hệ thống nước xả băng (thử kín ở áp lực 70–75 psi trong 24 giờ).
    • Vận hành, thử nghiệm, bảo dưỡng và sửa chữa: Quy trình thử bền (1,5 lần áp suất làm việc), thử kín; hút chân không, nạp môi chất; vận hành xả băng, xả khí không ngưng, nạp/xả dầu; bảo dưỡng cơ điện; chẩn đoán và khắc phục các hư hỏng của máy nén, thiết bị trao đổi nhiệt và mạch điều khiển.

  • Bài 2: Sửa chữa, lắp đặt hệ thống máy đá cây:

    • Phân tích bản vẽ mặt bằng nhà máy sản xuất đá cây (kích thước mẫu: diện tích nhà máy 26,2 x 15,2 m; bể đá kích thước 15,885 x 14,306 m, dung tích 1488 cây đá, chia làm 2 dãy, mỗi dãy 24 linh, mỗi linh chứa 31 cây đá).
    • Lắp đặt máy nén, cụm ngưng tụ, bể đá, máy khuấy nước muối, dàn bay hơi xương cá, van tiết lưu, hệ thống đường ống và mạch điện động lực/điều khiển.
    • Thử kín, hút chân không, nạp gas, chạy thử và sửa chữa các hư hỏng đặc thù của hệ thống máy đá cây.

Progression logic của giáo trình đi từ đọc bản vẽ thiết kế $\rightarrow$ chuẩn bị công cụ, an toàn $\rightarrow$ định vị, lắp đặt thiết bị chính và phụ $\rightarrow$ thi công đường ống và mạng điện $\rightarrow$ thử nghiệm áp lực, hút chân không, nạp môi chất $\rightarrow$ vận hành chạy thử $\rightarrow$ bảo dưỡng định kỳ và sửa chữa sự cố.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động học và truyền nhiệt: Nguyên lý chu trình nén hơi 2 cấp, chu trình cấp dịch bằng bơm; cơ chế trao đổi nhiệt đối lưu cưỡng bức trong các dàn ống trao đổi nhiệt có cánh nhôm/sắt ($k = 30 \div 35\text{ W/m}^2\text{K}$ ở dàn ngưng không khí; $k = 2500 \div 4500\text{ W/m}^2\text{K}$ ở dàn tấm bản NH3); yêu cầu quá lạnh môi chất lỏng từ 3 đến 5°C với độ giảm áp không vượt quá 70 kPa.
  • Nguyên lý điều khiển và bảo vệ tự động: Hoạt động của chuỗi an toàn liên động giữa rơle nhiệt (FR1, FR2, FR3), rơle áp suất (HP, LP, OP), rơle thời gian (KT2 cho mạch sao - tam giác, KT3 cho van giảm tải VĐT1), rơle nhiệt độ xả băng ($\tau_1$) và đồng hồ chu kỳ xả băng (KT1).
  • Quy chuẩn an toàn thiết bị áp lực: Nhiệt độ tự bốc cháy của dầu máy lạnh ($180 \div 200^\circ\text{C}$); giới hạn an toàn khi thử áp suất hệ thống bằng khí nén, khí N2 hoặc CO2.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác đọc bản vẽ mặt bằng và bản vẽ nguyên lý; gia công đường ống (cắt, nạo ba via, uốn ống, nong, loe, hàn áp lực); lắp ráp vỏ kho bằng panel PU với van thông áp và điện trở sấy cửa; cân chỉnh độ đồng trục và độ căng dây đai máy nén; bọc cách nhiệt bằng Polystyrôl và Polyurethane; đấu nối tủ điện điều khiển công nghiệp.
  • Kỹ năng phân tích: Đọc hiểu trạng thái vận hành qua kính xem gas (xanh: khô, vàng: ẩm nhẹ, nâu: ẩm nhiều); phân tích hiện tượng rung kim áp kế khi có khí không ngưng; định vị điểm rò rỉ môi chất và sự cố thông mạch điện thông qua đồng hồ vạn năng VOM.
  • Năng lực thực hành: Thực hiện độc lập các quy trình thử kín, thử bền, hút chân không, nạp môi chất R22/NH3, xả khí không ngưng, nạp/xả dầu máy nén và khắc phục các sự cố ngập lỏng, quá tải nhiệt.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tích hợp (Competency-Based Training), trong đó lý thuyết chuyên môn đóng vai trò định hướng cho các thao tác kỹ năng thực hành tại xưởng. Nội dung bài giảng được cấu trúc thành các bảng hướng dẫn quy trình thực hiện công việc cụ thể (SOP), phân tách rõ: Tên công việc $\rightarrow$ Thiết bị, dụng cụ cần thiết $\rightarrow$ Tiêu chuẩn kỹ thuật cần đạt $\rightarrow$ Hướng dẫn các bước thao tác.

Hệ thống bài tập thực hành được thiết kế gắn liền với các tình huống kỹ thuật thực tế:

  1. Bài tập bóc tách và lắp đặt cơ khí: Thực hành lấy dấu, xây móng máy nén, chế tạo khung đỡ, lắp bệ giảm chấn lò xo/bệ quán tính cho máy đặt trên tầng lầu; lắp đặt dàn treo xà nhà bằng dây cáp và tăng đơ.
  2. Bài tập đường ống và đo kiểm: Thực hành gia công uốn ống có bẫy dầu, tạo độ dốc ống hút $1/20$ về phía máy nén; bọc cách nhiệt ống dẫn amoniăc theo bảng quy chuẩn độ dày; thử áp lực hệ thống nước bằng áp lực $70 \div 75\text{ psi}$ theo dõi trong 24 giờ.
  3. Phân tích lỗi và tình huống sai sót: Mỗi mục bài học đều đi kèm bảng tổng hợp "Những lỗi thường gặp và cách khắc phục", phân tích rõ nguyên nhân sai lệch vị trí, rò rỉ áp suất hoặc chập mạch điện, từ đó hình thành tư duy phòng ngừa rủi ro cho học viên.

Phương pháp đánh giá kết quả học tập dựa trên việc kiểm tra định lượng các tiêu chí kỹ thuật: độ phẳng khi dùng thước level, độ kín tuyệt đối qua thử bọt/áp suất, độ thông mạch đo bằng thang đo Ohm của đồng hồ VOM và sự chính xác trong thao tác vận hành mạch xả băng tự động. Học viên được hướng dẫn tự học thông qua việc đối chiếu sơ đồ mạch điện động lực/điều khiển và bảng tra cứu màu sơn quy định của đường ống trước khi bước vào giờ thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp nhiều nội dung thực tế về công nghệ lạnh công nghiệp hiện đại đang được áp dụng tại các nhà máy chế biến thực phẩm, thủy hải sản và công nghiệp bia tại Việt Nam:

  • Trang bị thiết bị công nghiệp điển hình: Tài liệu mô tả trực tiếp các dòng máy nén 2 cấp của các hãng chế tạo phổ biến như Bitzer, York-Frick, MYCOM, Copeland. Giới thiệu thiết bị bình trung gian kiểu tấm bản của Alfalaval với kết cấu gọn nhẹ, chi phí thấp, tối ưu hơn so với bình trung gian thể tích lớn truyền thống.
  • Cải tiến chu trình cấp đông: Đưa vào sơ đồ nguyên lý tủ cấp đông tiếp xúc sử dụng bơm cấp dịch môi chất NH3, giải thích cơ chế cưỡng bức dòng dịch lỏng qua các tấm lắc nhằm gia tăng hiệu quả truyền nhiệt, rút ngắn chu kỳ cấp đông xuống còn $1\text{ giờ } 30\text{ phút} \div 2\text{ giờ } 30\text{ phút}$.
  • Quy chuẩn an toàn và kỹ thuật lắp đặt nghiêm ngặt:
    • Quy định tải trọng móng máy chịu ít nhất 2,3 lần tải trọng tổng thể; bệ móng cao hơn sàn tối thiểu 100 mm và cách móng nhà ít nhất 30 cm để triệt tiêu rung chấn.
    • Phân định rõ giới hạn môi chất thử áp: Nghiêm cấm dùng $CO_2$ thử hệ thống $NH_3$ (tránh phản ứng hóa học tạo muối); cấm dùng không khí ẩm thử hệ Frêôn; cấm dùng chính máy nén lạnh để nén không khí tạo áp lực thử vì nhiệt độ nén khí lên $10\text{ kg/cm}^2$ có thể đạt $260^\circ\text{C}$, vượt quá điểm bốc cháy của dầu lạnh ($180 \div 200^\circ\text{C}$).
  • Tiêu chuẩn hóa mã màu và cách nhiệt: Tích hợp bảng phân định màu sơn cho hệ thống đường ống công nghiệp (Bảng 1-2: ống hút màu xanh, hơi cao áp màu đỏ, ống dẫn lỏng màu vàng, nước muối màu xám, nước làm mát màu xanh lá cây) và bảng quy chuẩn chiều dày cách nhiệt Polystyrôl theo dải nhiệt độ từ $-10^\circ\text{C}$ đến $-40^\circ\text{C}$ (Bảng 1-1).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Sửa chữa, lắp đặt hệ thống máy lạnh công nghiệp (MĐ 24) được xây dựng cho các đối tượng và mục đích cụ thể sau:

  • Sinh viên/Học viên: Học viên theo học hệ Trung cấp và Cao đẳng nghề thuộc chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu đóng vai trò là giáo trình học tập cốt lõi ở giai đoạn chuyên ngành nâng cao.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học cơ sở về kỹ thuật điện - điện tử, vẽ kỹ thuật cơ khí, nhiệt động lực học và mô đun Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng. Học viên cần có kỹ năng cơ bản về hàn điện, hàn hơi, sử dụng đồng hồ đo điện vạn năng và ampe kìm.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng, xây dựng đề thi kiểm tra tay nghề và tiêu chí đánh giá kỹ năng nghề theo tiêu chuẩn quốc gia.
  • Kỹ thuật viên tại doanh nghiệp: Làm tài liệu tham khảo kỹ thuật phục vụ công tác lắp đặt, thử áp lực, vận hành, lập lịch bảo dưỡng định kỳ và tra cứu quy trình xử lý sự cố cho các kỹ thuật viên vận hành kho lạnh thương phẩm, trạm cấp đông thủy sản và nhà máy sản xuất đá cây.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học viên hệ trung cấp, sinh viên cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí; đồng thời là tài liệu tham khảo hữu ích cho cán bộ kỹ thuật, thợ lắp đặt và vận hành hệ thống lạnh công nghiệp tại các nhà máy.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở về kỹ thuật đo lường, an toàn điện, nhiệt kỹ thuật và đặc biệt phải nắm vững kỹ năng từ mô đun Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng (bao gồm kỹ thuật hàn ống, kiểm tra mạch điện cơ bản và nguyên lý nén hơi đơn cấp).

3. Điểm khác biệt cơ bản giữa giáo trình này và giáo trình máy lạnh dân dụng là gì?

Giáo trình tập trung vào các hệ sinh thái công nghiệp quy mô lớn: chu trình lạnh hai cấp, hệ thống cấp dịch bằng bơm, cấu trúc vỏ kho panel với khóa camlocking, hệ thống xả băng công nghiệp, mạng lưới thiết bị bảo vệ áp suất chuyên sâu (OP, HP, LP, WP, Flow Switch) và các nhà máy đá cây có công suất hàng nghìn cây đá.

4. Làm sao để tự học và tiếp thu tốt nội dung giáo trình?

Học viên cần nghiên cứu song song sơ đồ nguyên lý cơ khí và sơ đồ mạch điện điều khiển; đối chiếu kỹ bảng hướng dẫn quy trình từng bước, chú trọng các khuyến cáo an toàn kỹ thuật (giới hạn áp suất, nhiệt độ tự cháy của dầu, môi chất thử nghiệm) trước khi thực hiện thao tác trên mô hình thực hành.

5. Giáo trình có tích hợp các bảng tra cứu kỹ thuật tiêu chuẩn không?

Có. Giáo trình cung cấp các bảng tra cứu quy chuẩn như Bảng 1-1 (Quy định chiều dày lớp cách nhiệt Polystyrôl theo dải nhiệt độ từ $-10^\circ\text{C}$ đến $-40^\circ\text{C}$) và Bảng 1-2 (Quy định tiêu chuẩn màu sơn nhận diện các đường ống dẫn môi chất, nước muối và nước làm mát).

Kết luận (150 từ)

Giáo trình “Sửa chữa, lắp đặt hệ thống máy lạnh công nghiệp (MĐ 24)” của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức toàn diện và quy chuẩn thao tác kỹ thuật từ khâu đọc bản vẽ, lắp đặt kết cấu, thi công đường ống - mạng điện, thử nghiệm áp lực đến vận hành, bảo dưỡng và xử lý sự cố.

                 LỘ TRÌNH HỌC TẬP ĐỀ XUẤT (MĐ 24)

Lộ trình học tập hiệu quả đòi hỏi người học đi tuần tự từ việc đọc hiểu sơ đồ công nghệ, thực hiện chính xác các bước lắp ráp - kết nối thiết bị theo tiêu chuẩn cơ điện, đến việc làm chủ quy trình kiểm thử và vận hành an toàn. Người học được khuyến nghị nghiên cứu bổ sung các tiêu chuẩn kỹ thuật quốc gia về an toàn thiết bị áp lực và tài liệu hướng dẫn kỹ thuật chuyên sâu từ các nhà chế tạo máy nén công nghiệp (Bitzer, MYCOM, Copeland, York-Frick).
