Tổng quan về giáo trình

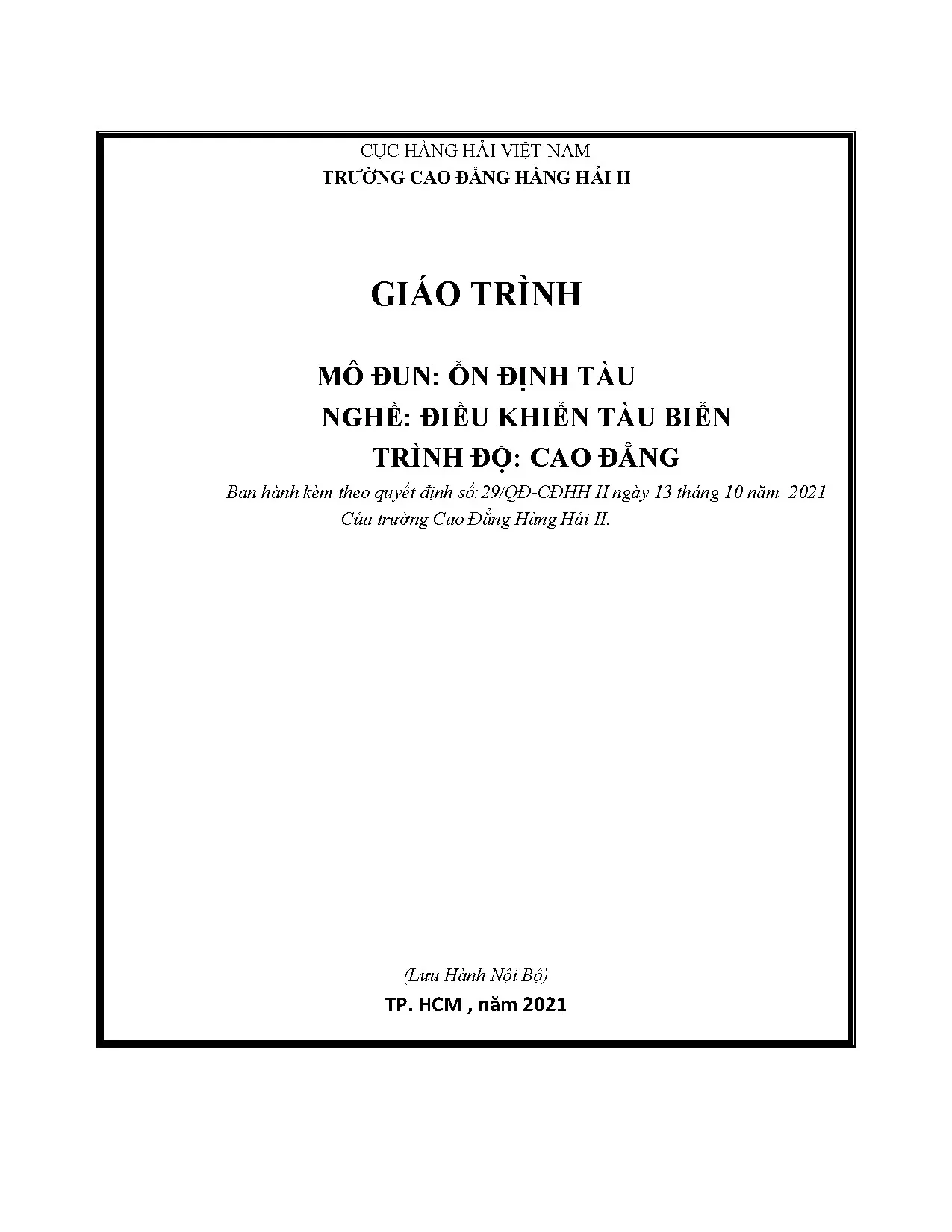

Giáo trình mô đun "Ổn định tàu" (Mã mô đun thuộc nghề Điều khiển tàu biển, trình độ Cao đẳng) được biên soạn bởi giảng viên Hoàng Văn Ánh thuộc Khoa Điều khiển tàu biển, Trường Cao đẳng Hàng hải II, ban hành kèm theo Quyết định số 29/QĐ-CĐHH II ngày 13 tháng 10 năm 2021. Trong chương trình đào tạo thuyền viên hàng hải, mô đun này giữ vị trí chuyên môn bắt buộc, cung cấp cơ sở lý thuyết và phương pháp tính toán trạng thái nổi, độ ổn định của vỏ tàu nhằm bảo đảm an toàn sinh mạng và phương tiện trong hoạt động khai thác vận tải biển.

Thời lượng đào tạo của giáo trình được phân bổ tổng cộng 48 giờ, bao gồm 16 giờ lý thuyết, 30 giờ thực hành/bài tập và 02 giờ kiểm tra.

Tổng thời lượng: 48 giờ

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học:

  • Khả năng xác định các kích thước định hình, hệ tọa độ thân tàu và đọc hiểu hệ thống mớn nước, dấu chuyên chở.
  • Kỹ năng tra cứu, giải mã các bảng thông số thủy tĩnh, bảng đường cong hoành giao ($KN$), bảng dung tích két.
  • Phương pháp tính toán chiều cao tâm nghiêng ($GM$), ảnh hưởng của mặt thoáng chất lỏng ($GG_v$), ảnh hưởng của việc dịch chuyển và xếp dỡ hàng hóa.
  • Kỹ năng xây dựng đường cong cánh tay đòn ổn định tĩnh ($GZ$) và đánh giá mức độ an toàn của tàu theo Bộ luật Quốc tế về Ổn định Nguyên vẹn năm 2008 (IS Code 2008).

Giáo trình được cấu trúc tiếp cận theo trật tự logic kỹ thuật: đi từ các định nghĩa hình học cơ bản, giải thích cơ chế cân bằng tĩnh học Archimedes, phân tích trạng thái ổn định ở góc nghiêng nhỏ và góc nghiêng lớn, sau đó kết thúc bằng bài toán tổng hợp đánh giá phương án xếp dỡ trên tàu thực tế. Điểm đặc thù của tài liệu là việc sử dụng trực tiếp các số liệu trích lục từ hồ sơ tàu thương mại (như tàu container Hanjin Rostock), kết hợp bảng biểu tính toán thực tế thay vì các mô hình trừu tượng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 11 bài học được bố trí theo tiến trình từ cơ sở lý thuyết đến ứng dụng thực hành:

[Bài 1-3: Hình học & Hồ sơ thủy tĩnh]
[Bài 4-5: Khái niệm & Ổn định góc nhỏ]
[Bài 6-8: Hiệu chỉnh & Kiểm tra GM]
[Bài 9-10: Ổn định góc lớn & IS Code 2008]
[Bài 11: Bài tập lớn tổng hợp]
  • Bài 1: Hệ tọa độ và kích thước cơ bản của tàu (2 giờ): Thiết lập hệ trục tọa độ $XYOZ$ với gốc $O$ tại giao điểm giữa mặt phẳng sườn giữa và đường ki; giới thiệu 3 mặt phẳng tham chiếu (mặt phẳng trục dọc, mặt phẳng sườn giữa, mặt phẳng đường nước); định nghĩa các kích thước cơ bản ($LOA, LBP, LWL, FP, AP, B_{max}$, Chiều sâu định hình, Mớn nước $Draft$, Mớn nổi $Air\ draft$); cấu tạo thước đọc mớn nước (hệ mét và hệ Anh) cùng dấu chuyên chở (Plimsoll load lines).
  • Bài 2: Các thành phần dung tích và tải trọng tàu (4 giờ): Cách tính Dung tích toàn bộ ($GT$) và Dung tích tịnh ($NT$) theo Công ước Đo dung tích tàu biển 1969; phân loại tải trọng gồm Lượng chiếm nước ($Displacement$), Lượng chiếm nước tàu không ($Light\ Displacement$), Trọng tải tổng cộng ($Deadweight$); hướng dẫn tra cứu bảng thủy tĩnh với các đại lượng $TPC, MTC, LCB (x_B), LCF (x_F), KB, KG, KM$.
  • Bài 3: Hồ sơ ổn định tàu (6 giờ): Hướng dẫn phương pháp nội suy số liệu trên bảng thủy tĩnh (Hydrostatic Table), bảng đường cong hoành giao ($KN$), bảng hiệu chỉnh mớn nước và bảng dung tích các két (Tank Sounding/Capacity Table).
  • Bài 4: Khái niệm ổn định tàu (2 giờ): Phân tích điều kiện cân bằng nổi ($F_b = P$); bản chất của mô men hồi phục ($M_{hp} = P \cdot GZ$); phân biệt ngoại lực tĩnh (gió ổn định, sóng) và ngoại lực động (gió giật); tác động của mạn khô, mớn nước, chiều rộng thân tàu và góc nghiêng nội ($list$) đến đường cong $GZ$.
  • Bài 5: Ổn định góc nghiêng nhỏ (2 giờ): Nghiên cứu ổn định nghiêng ngang trong phạm vi góc lắc từ $0^\circ$ đến $15^\circ$; mối liên hệ hình học $KM = KB + BM$ và $KM = KG + GM$; công thức tính cánh tay đòn ổn định tĩnh ban đầu $GZ = GM \cdot \sin\phi$; tính toán tọa độ trọng tâm tổng thể $KG = \frac{\sum (w_i \cdot KG_i)}{D_0 + \sum w_i}$.
  • Bài 6: Ảnh hưởng của mặt thoáng chất lỏng đến chiều cao thế vững (4 giờ): Cơ chế dịch chuyển trọng tâm chất lỏng trong két chở vơi; thiết lập công thức tính độ suy giảm chiều cao thế vững $GG_v = \frac{I_x \cdot SG_k}{Disp}$ (với mô men quán tính $I_x = \frac{L \cdot b^3}{12}$); giải pháp thiết kế vách ngăn dọc để giảm $I_x$ đi $n^3$ lần; tra cứu mô men quán tính mặt thoáng trên hồ sơ tàu Hanjin Rostock.
  • Bài 7: Cách hiệu chỉnh chiều cao thế vững (4 giờ): Phương pháp xác định biến thiên mớn nước $\Delta T = \frac{w}{TPC}$, biến thiên trọng tâm $GG'$ và chiều cao tâm nghiêng mới $G'M'$ khi xếp, dỡ hoặc dịch chuyển trọng vật $w$; kỹ thuật hiệu chỉnh thông qua bơm chuyển két nước dằn (ballast).
  • Bài 8: Kiểm tra chiều cao thế vững (4 giờ): Kiểm tra $GM$ bằng công thức chu kỳ lắc ngang kinh nghiệm $GM = \left(\frac{K \cdot B}{T}\right)^2$ (với hệ số $K$ xác định cho từng loại tàu); tra bảng Rolling Period Table; kiểm tra $GM$ thông qua đo góc nghiêng khi dịch chuyển hàng hoặc bơm dằn.
  • Bài 9: Ổn định góc nghiêng lớn (4 giờ): Khảo sát khi góc nghiêng $\phi > 15^\circ$ khiến tâm nghiêng $M$ không còn cố định; ứng dụng công thức tàu thành thẳng $GZ = \left(GM + \frac{1}{2}BM\tan^2\phi\right)\sin\phi$; phương pháp vẽ đường cong $GZ$ từ đồ thị hoành giao; tính diện tích dưới đường cong thế vững bằng quy tắc tích phân Simpson 1 và Simpson 2.
  • Bài 10: Đánh giá ổn định tàu (4 giờ): Căn cứ quy chuẩn Bộ luật Quốc tế về Ổn định Nguyên vẹn 2008 (IS Code 2008, Chương 2, mục 2.3); các tiêu chuẩn định lượng về diện tích dưới đường cong $GZ$, giá trị $GZ_{max}$, góc $\theta_{max}$, chiều cao $GM_0 \ge 0.15\text{ m}$ và tiêu chuẩn thời tiết ($Weather\ criterion$).
  • Bài 11: Bài tập lớn (12 giờ): Thực hành lập bảng tổng hợp phân bổ tải trọng, xác định tọa độ trọng tâm, tính toán mớn nước và đánh giá toàn diện tính ổn định của tàu theo tiêu chuẩn IS Code 2008.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình được xây dựng dựa trên các nền tảng khoa học:

  • Nguyên lý thủy tĩnh học: Ứng dụng định luật đẩy Archimedes, nguyên lý cân bằng mô men ngẫu lực và sự tương tác giữa trọng tâm tàu ($G$) với tâm nổi ($B$).
  • Cơ học vật rắn và hệ nhiều vật: Xác định vị trí trọng tâm của hệ biến đổi thông qua công thức dời trục, quy tắc hợp lực tĩnh.
  • Hình học và tích phân ứng dụng: Mô hình hóa các mặt cắt thân tàu, tính toán mô men quán tính của diện tích mặt thoáng ($I_x = \int y^2 dA$), xấp xỉ diện tích năng lượng hồi phục bằng quy tắc số trị Simpson bậc hai ($S = \frac{h}{3}[y_1 + 4y_2 + y_3]$) và bậc ba ($S = \frac{3h}{8}[y_1 + 3y_2 + 3y_3 + y_4]$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng đọc và tra cứu hồ sơ kỹ thuật tàu biển; nội suy số liệu trên bảng thủy tĩnh; tính toán hiệu chỉnh mớn nước mũi/lái ($T_m, T_l$); xác định chính xác ảnh hưởng mặt thoáng tự do ($FSE$).
  • Kỹ năng phân tích (Analytical skills): Phân tích sự biến thiên của tâm nổi $B$ và tâm nghiêng $M$ khi tàu thay đổi mớn nước; đánh giá độ an toàn của đường cong ổn định tĩnh $GZ$ trong điều kiện ngoại lực tĩnh và động.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập bảng tính toán tải trọng trước chuyến đi; kiểm tra nhanh $GM$ bằng quan sát chu kỳ lắc thực tế tại cảng; xây dựng phương án bơm chuyển ballast để hiệu chỉnh góc nghiêng và độ chúi.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo kết hợp lý thuyết và giải quyết tình huống kỹ thuật thực tế (Problem-Based Learning):

  • Phân bổ phương pháp: 16 giờ lý thuyết tập trung truyền tải bản chất vật lý và công thức toán học; 30 giờ thực hành dành riêng cho việc giải bài tập tính toán mớn nước, xử lý số liệu bảng két và làm bài tập lớn.
  • Hệ thống bài tập mẫu và bài tập tình huống: Giáo trình cung cấp các bài toán mẫu có lời giải chi tiết gắn liền với hoạt động khai thác tàu, bao gồm:
    • Bài toán tính $GG_v$ và chiều cao tâm nghiêng hiệu chỉnh khi két chứa dầu hình hộp chữ nhật (kích thước $30\text{ m} \times 20\text{ m}$) chứa vơi 60% dung tích.
    • Bài toán xác định mớn nước và $G'M'$ khi tàu nhận thêm 260 tấn hàng tại tọa độ $(X=20\text{ m}; Y=1.5\text{ m}; Z=7.8\text{ m})$.
    • Bài toán tính góc nghiêng nội ($list$) khi dịch chuyển khối hàng 60 tấn theo phương ngang một đoạn 14 mét trên tàu có lượng chiếm nước 12.000 tấn.
  • Phương pháp đánh giá:
    • Đánh giá thường xuyên: Đánh giá qua bài tập tính toán trên lớp và 01 bài kiểm tra định kỳ tại Bài 6 (sau phần mặt thoáng chất lỏng).
    • Đánh giá thực hành tổng hợp: Kiểm tra kỹ năng tính toán, vẽ đường cong $GZ$ và đánh giá ổn định trong khuôn khổ 12 giờ của Bài 11 (Bài tập lớn).
  • Hướng dẫn tự học: Học viên cần nắm vững kỹ năng nội suy toán học hai chiều, luyện tập phân tích các đồ thị $KN$, và làm quen với việc đọc các bảng tính bằng tiếng Anh kỹ thuật hàng hải.

Điểm nổi bật và cập nhật

  • Tích hợp các công ước và bộ luật hàng hải quốc tế: Giáo trình cập nhật và tuân thủ các quy định hiện hành của Tổ chức Hàng hải Quốc tế (IMO), đặc biệt là:
    • Bộ luật Quốc tế về Ổn định Nguyên vẹn năm 2008 (IS Code 2008 - International Code on Intact Stability, 2008), Chương 2, mục 2.3.
    • Công ước Quốc tế về Đo dung tích tàu biển năm 1969 (TONNAGE 1969) trong phương pháp tính toán Dung tích toàn phần ($GT$) và Dung tích tịnh ($NT$).
  • Sử dụng dữ liệu hồ sơ tàu thực tế: Giáo trình trích lục trực tiếp các bảng tính toán thủy tĩnh, bảng đo mức két (Sounding Table) và bảng dung tích két từ các tàu đóng mới/cải hoán thực tế, tiêu biểu là hồ sơ tàu container Hanjin Rostock.
  • Tính ứng dụng cao trong ca kíp hàng hải: Tài liệu không dừng lại ở lý thuyết thuần túy mà hướng dẫn các giải pháp kỹ thuật thao tác trực tiếp trên boong như:
    • Biện pháp chia vách ngăn dọc trong thiết kế két để triệt tiêu ảnh hưởng mặt thoáng.
    • Phương pháp kiểm tra $GM$ nhanh bằng đồng hồ bấm giây qua chu kỳ lắc ngang tự do $T$.
    • Quy đổi từ mớn nước biểu kiến ghi trên thước đọc mớn nước ngoài vỏ tàu về mớn nước thật tại hai đường vuông góc tính toán ($FP, AP$).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ hai hoặc năm thứ ba theo học ngành Điều khiển tàu biển tại các trường Cao đẳng, Đại học Hàng hải.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán cao cấp (phép tính tích phân, giải tích số), Vật lý đại cương (phần tĩnh học và cơ học chất lưu) và môn học Lý thuyết tàu cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun Ổn định tàu; làm khung tài liệu để thiết kế đề thi, phiếu bài tập thực hành và hướng dẫn đồ án/bài tập lớn.
  • Sĩ quan hàng hải và người tự học: Tài liệu tham khảo cho thuyền viên, học viên ôn thi lấy Giấy chứng nhận khả năng chuyên môn (GCNKNCM) Sĩ quan trực ca boong (OOW) và Sĩ quan quản lý (Đại phó/Thuyền trưởng) theo tiêu chuẩn Công ước STCW 78/2010.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề Điều khiển tàu biển. Ngoài ra, tài liệu phù hợp cho sinh viên đại học ngành Đi biển, học viên sĩ quan hàng hải và thuyền viên cần tài liệu tra cứu nghiệp vụ tính toán ổn định tàu hàng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức cơ học tĩnh vật rắn (tính toán trọng tâm, mô men lực), định luật nổi Archimedes, các phép tính vi tích phân cơ bản (ứng dụng trong phương pháp Simpson) và khả năng đọc hiểu các bản vẽ kích thước hình học thân tàu.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết đóng tàu chung là gì?

Khác với các tài liệu thuần về thiết kế vỏ tàu, giáo trình tập trung trực tiếp vào nghiệp vụ khai thác của thuyền viên: kỹ năng đọc hiểu hồ sơ ổn định thực tế, xử lý các bài toán xếp dỡ - dằn tàu, và kiểm soát an toàn theo Bộ luật Quốc tế IS Code 2008.

4. Làm thế nào để tự học và làm tốt các bài tập trong giáo trình?

Người học nên kết hợp học lý thuyết với việc thực hành tính toán từng bước: bắt đầu từ lập bảng phân bổ trọng lượng $\sum (w_i \cdot KG_i)$, tra thông số $KM$ trên bảng thủy tĩnh, tính toán tổn thất mặt thoáng két $GG_v$, vẽ đường cong $GZ$ từ bảng hoành giao $KN$, và tính diện tích dưới đường cong theo công thức Simpson.

5. Giáo trình có cung cấp các bảng tra cứu thực tế phục vụ làm bài tập lớn không?

Có. Giáo trình tích hợp các trích lục bảng thủy tĩnh, bảng hoành giao $KN$, bảng dung tích két thực tế (tàu Hanjin Rostock), bảng chu kỳ lắc (Rolling Period Table) và phần Phụ lục (từ trang 63) phục vụ cho 12 giờ thực hành Bài tập lớn.

Kết luận

Giáo trình mô đun "Ổn định tàu" của Trường Cao đẳng Hàng hải II là tài liệu học thuật chuyên ngành phản ánh đầy đủ các nguyên lý thủy tĩnh học tàu thủy và quy trình tính toán an toàn ổn định trong khai thác tàu biển. Lộ trình tiếp cận kiến thức của giáo trình được tổ chức tuần tự từ hệ tọa độ hình học, tra cứu hồ sơ tàu, hiệu chỉnh ổn định góc nhỏ và góc lớn, đến việc đối chiếu các tiêu chuẩn của Tổ chức Hàng hải Quốc tế (IMO). Đây là tài liệu phục vụ trực tiếp cho việc đào tạo chuyên môn sĩ quan điều khiển tàu biển, đồng thời làm cơ sở đối chiếu cho các quy trình khai thác tải trọng tại cảng và trên các tuyến hành trình biển.
