Tổng quan về giáo trình

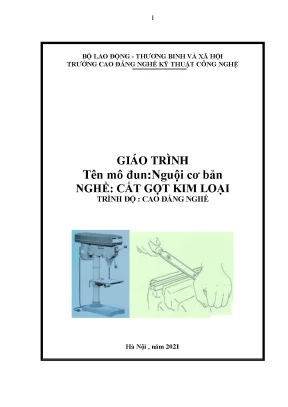

Giáo trình Nguội cơ bản (Mã mô đun: MĐCG 17) do Trường Cao đẳng Nghề Kỹ thuật Công nghệ biên soạn dưới sự chỉ đạo của Bộ Lao động - Thương binh và Xã hội (Chủ biên: Lê Văn Hùng, xuất bản năm 2021 tại Hà Nội). Tài liệu được xây dựng theo chương trình khung quốc gia dành cho nghề Cắt gọt kim loại ở trình độ Cao đẳng nghề. Trong chương trình đào tạo, mô đun này giữ vị trí chuyên môn cơ sở nền tảng, được bố trí học song song với các môn học kỹ thuật cơ sở (từ MH07 đến MH16) và học trước các mô đun chuyên môn gia công cắt gọt chuyên sâu như Tiện, Phay, Bào, Mài.

Mục tiêu học tập của giáo trình được xác định rõ trên ba khía cạnh:

  • Về kiến thức: Trang bị khả năng nhận biết, lựa chọn và sử dụng các loại dụng cụ nguội (giũa, đục, cưa, ta-rô, bàn ren, mũi khoan); xác định chính xác chuẩn vạch dấu, chuẩn đo và chuẩn gá đặt chi tiết.
  • Về kỹ năng: Thực hiện thành thạo các nguyên công lấy dấu, cưa, giũa, khoan, cắt ren đạt dung sai kỹ thuật; biết cách mài sửa dụng cụ cắt và dụng cụ vạch dấu; lập quy trình gia công hợp lý và bảo quản thiết bị, dụng cụ.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, kỷ luật lao động, kỹ năng tổ chức nơi làm việc ngăn nắp và thực hiện đầy đủ các quy định về an toàn lao động.

Giáo trình được thiết kế theo hình thức mô đun tích hợp lý thuyết và thực hành với tổng thời lượng 45 giờ (trong đó Lý thuyết: 11 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 30 giờ; Kiểm tra: 4 giờ). Cấu trúc nội dung đi từ việc chuẩn bị phôi, đo kiểm, phân định kích thước gia công đến các thao tác cắt gọt cơ bản và hoàn thiện mối ghép ren. Điểm đặc sắc của tài liệu là phương pháp tiếp cận trực quan hóa thao tác kỹ thuật, kèm theo bảng phân tích chi tiết các dạng sai hỏng, nguyên nhân và biện pháp khắc phục cho từng nguyên công nguội cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 5 bài học chuyên đề được cấu trúc tuần tự theo tiến trình công nghệ gia công nguội cơ khí:

[Bài 1: Đo kiểm - Vạch dấu] (6 giờ)
[Bài 2: Kỹ thuật cưa kim loại] (12 giờ)
[Bài 3: Kỹ thuật giũa kim loại] (12 giờ)
[Bài 4: Kỹ thuật khoan kim loại] (6 giờ)
[Bài 5: Kỹ thuật cắt ren] (7 giờ)
[Thi kết thúc mô đun] (2 giờ)

  1. Bài 1: Đo kiểm – Vạch dấu (Mã bài: MĐCG 17.01 - 6 giờ):

    • Khái niệm và dụng cụ: Phân loại và cấu tạo thước lá (thép không gỉ/cacbon, dài 150–2000 mm); thước cặp du tiêu các cấp chính xác 1/10 (0,1 mm), 1/20 (0,05 mm), 1/50 (0,02 mm) chế tạo từ thép hợp kim CrNi; pan me đo ngoài/trong/sâu với cơ cấu vít - đai ốc bước ren $s = 0,5\text{ mm}$ (độ chính xác 0,01 mm). Hệ thống dụng cụ vạch dấu gồm mũi vạch thép Y10/Y12 (góc nhọn $\alpha = 15^\circ - 20^\circ$), đài vạch (nghiêng $75^\circ$), com pa vạch dấu (góc mở $\le 60^\circ$) và chấm dấu (con tu mài góc $60^\circ$ bằng thép Y7/Y8).
    • Kỹ thuật gia công: Vạch dấu mặt phẳng bằng phương pháp dựng hình và theo dưỡng mẫu (dày 0,5–2 mm); kỹ thuật vạch dấu khối dựa trên chuẩn gá đặt và chuẩn kích thước; xử lý sai lệch kích thước và hình dạng khi lấy dấu.

  2. Bài 2: Kỹ thuật cưa kim loại (Mã bài: MĐCG 17.02 - 12 giờ):

    • Cấu tạo dụng cụ: Lưỡi cưa thép cacbon Y10, Y12, Y12A (dày 0,6–0,8 mm, rộng 12–15 mm, dài 250–300 mm) với kỹ thuật mở mạch cưa giảm ma sát; khung cưa thép 45 loại liền hoặc loại rời.
    • Kỹ thuật gia công: Cưa đứt thép thanh định hình (cưa 1 mạch với tiết diện nhỏ; cưa 2 mạch $1/4 - 1/5$ với tiết diện vừa; cưa 4 mặt $1/3 - 1/4$ với tiết diện lớn); cưa phôi tôn mỏng kẹp giữa các phiến gỗ; cưa kim loại dạng ống có xoay phôi kết hợp dung dịch bôi trơn. Yêu cầu sai lệch kích thước $\le 0,5\text{ mm}$.

  3. Bài 3: Kỹ thuật giũa kim loại (Mã bài: MĐCG 17.03 - 12 giờ):

    • Cấu tạo và phân loại giũa: Giũa thép cacbon nhiệt luyện gồm chuôi ($1/4 - 1/5$ chiều dài) và thân ($3 - 4$ lần chuôi). Phân loại theo răng đơn (cắt kim loại mềm) và răng kép (răng cơ sở $\alpha = 25^\circ$, răng bổ sung $\beta = 45^\circ$); 6 cấp mật độ răng (đánh số 0 đến 5 theo tiêu chuẩn); hình dáng tiết diện (dẹt, vuông, tam giác $60^\circ$, lòng mo, tròn, hình thoi).
    • Kỹ thuật gia công: Giũa phẳng theo tâm dọc, tâm ngang, tâm chéo $45^\circ$; giũa hai mặt phẳng song song; giũa góc vuông trong/ngoài; giũa mặt cong lồi/lõm theo vạch dấu và theo dưỡng. Yêu cầu hớt lượng dư $0,025 - 1\text{ mm}$, độ phẳng/song song/vuông góc $\le 0,1\text{ mm}$, độ nhám bề mặt cấp 4–6, cấp chính xác 10–8.

  4. Bài 4: Kỹ thuật khoan kim loại (Mã bài: MĐCG 17.04 - 6 giờ):

    • Cấu tạo dụng cụ: Mũi khoan thép Y10A, Y12A hoặc thép hợp kim gồm chuôi (trụ hoặc côn), cổ và phần làm việc (2 lưỡi cắt chính, 1 lưỡi cắt ngang, 2 lưỡi cắt phụ, 2 đường viền định hướng xoắn ốc). Giới thiệu nguyên công khoét và doa lỗ (đạt cấp chính xác 7, độ nhám $Ra = 1,25$).
    • Kỹ thuật gia công: Khoan lỗ theo 3 vòng vạch dấu đồng tâm (đường kính lỗ danh nghĩa, đường kiểm tra lớn hơn 0,5 mm, đường mồi bằng 1/2 đường danh nghĩa); khoan lỗ bậc; khoan mở rộng; kỹ thuật tạo mặt phẳng phụ trước khi khoan trên bề mặt cong hoặc mặt nghiêng.

  5. Bài 5: Kỹ thuật cắt ren (Mã bài: MĐCG 17.05 - 7 giờ):

    • Dụng cụ và công thức: Cắt ren trong bằng bộ ta-rô 2–3 chiếc (thép Y10–Y12A); công thức tính đường kính khoan mồi $D = d - S$ ($d$: đường kính danh nghĩa, $S$: bước ren), chiều sâu lỗ ren kín $L = l + 6S$, chiều dài tay quay $L = 20d + 100\text{ mm}$. Cắt ren ngoài bằng bàn ren tròn (loại liền hoặc xẻ rãnh, khoan 3–8 lỗ thoát phoi).
    • Kỹ thuật gia công và kiểm tra: Thao tác quay thuận $1/2 - 1$ vòng kết hợp quay lùi $1/4 - 1/2$ vòng để bẻ phoi; kiểm tra ren bằng ca-líp ren (đầu lọt/không lọt), bu-lông mẫu, pan me đo ren và dưỡng đo ren cho ren $M < 16\text{ mm}$.

Progression logic của giáo trình xây dựng chặt chẽ theo chu trình công nghệ: Định hình hình học ban đầu (Đo kiểm - Vạch dấu) $\to$ Phân cắt phôi thô (Cưa) $\to$ Gia công tinh bề mặt phẳng/cong (Giũa) $\to$ Gia công định hình lỗ (Khoan) $\to$ Tạo mối ghép ren hoàn thiện (Ta-rô, Bàn ren).

Kiến thức nền tảng được xây dựng

  • Nguyên lý đo lường học cơ khí: Cơ chế chuyển đổi vạch đo trên du tiêu thước cặp và nguyên lý biến đổi chuyển động quay thành chuyển động tịnh tiến chính xác của cơ cấu vít - đai ốc trên pan me (bước ren chuẩn $0,5\text{ mm}$).
  • Cơ sở vật liệu và nhiệt luyện dụng cụ: Phân loại và cơ tính của các mác thép dụng cụ (Y7, Y8 dùng làm chấm dấu; Y10, Y12, Y12A dùng cho mũi vạch, lưỡi cưa, giũa, mũi khoan, ta-rô); thép kết cấu cacbon (thép 45 làm khung cưa); thép hợp kim dụng cụ và thép trắng/CrNi làm thước cặp.
  • Hình học và động học cắt gọt: Các thông số góc cắt của mũi vạch ($15^\circ - 20^\circ$), chấm dấu ($60^\circ$), góc nghiêng răng giũa ($\alpha = 25^\circ, \beta = 45^\circ$), góc rãnh giũa tam giác ($60^\circ$); công thức xác định tốc độ vòng quay trục chính máy khoan: $$n = \frac{1000 \cdot V}{\pi \cdot D}$$ (trong đó $V$ là vận tốc cắt, $D$ là đường kính mũi khoan).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo đọc kích thước chính xác đến $\pm 0,02\text{ mm}$ (thước cặp) và $0,01\text{ mm}$ (pan me); mài sửa góc nhọn mũi vạch, chấm dấu; kỹ thuật kẹp phôi nhô cao $8–10\text{ mm}$ trên ê-tô; phối hợp lực tay đẩy - ấn khi cưa và giũa; kỹ thuật bẻ phoi chống kẹt gãy ta-rô.
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ kỹ thuật; xác định chuẩn kích thước và chuẩn gá đặt; tính toán đường kính mũi khoan mồi cho ren lỗ kín/hở; nhận diện và phân tích nguyên nhân các sai lệch cơ học (lỗ khoan bị loe, vết cưa xiên, mặt giũa lồi lõm, rách ren).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Gia công hoàn thiện các chi tiết nguội phức tạp theo dưỡng mẫu; đạt độ phẳng, song song, vuông góc $\le 0,1\text{ mm}$; kiểm tra độ phẳng bằng khe sáng ánh sáng theo 3 phương (dọc, ngang, chéo); vận hành máy khoan an toàn và bảo dưỡng dụng cụ theo tiêu chuẩn kỹ thuật.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình đào tạo tích hợp (Integrated Vocational Training), kết nối trực tiếp bài giảng lý thuyết công nghệ với bài tập thực hành thao tác. Thời lượng thực hành, bài tập và thí nghiệm chiếm 66,7% tổng thời lượng (30/45 giờ), trong khi lý thuyết chiếm 24,4% (11/45 giờ) và kiểm tra chiếm 8,9% (4/4 giờ). Cấu trúc mỗi bài học đều phân định rõ:

  1. Giới thiệu và mục tiêu bài học;
  2. Cấu tạo, vật liệu và phân loại dụng cụ;
  3. Phương pháp thao tác và trình tự các bước thực hiện;
  4. Bảng tổng hợp sai hỏng, nguyên nhân và biện pháp khắc phục;
  5. Câu hỏi và bài tập thực hành.
Thành phần đào tạo Thời lượng (Giờ) Tỷ lệ (%)
Lý thuyết kỹ thuật nguyên công 11 24,4%
Thực hành xưởng, bài tập, thảo luận 30 66,7%
Kiểm tra định kỳ và thi kết thúc 4 8,9%
Tổng cộng 45 100%

Bài tập, trường hợp thực hành và kiểm soát sai hỏng

Giáo trình xây dựng hệ thống bài tập thực hành gắn với chế tạo sản phẩm mẫu, tiêu biểu như:

  • Vạch dấu và chấm dấu chi tiết khuy khóa cửa phẳng (Bài 1);
  • Cưa đứt thép cây nhiều tiết diện và cưa tôn mỏng kẹp gỗ (Bài 2);
  • Giũa khối lập phương đạt độ phẳng, song song, vuông góc và giũa biên dạng cong lồi/lõm theo dưỡng (Bài 3);
  • Khoan lỗ theo vạch dấu 3 vòng tròn đồng tâm, khoan lỗ bậc, khoan mặt cong có phay phẳng phụ (Bài 4);
  • Cắt ren trong $M < 16\text{ mm}$ trên lỗ kín và cắt ren ngoài bằng bàn ren (Bài 5).

Bên cạnh đó, các bảng chẩn đoán sai hỏng đóng vai trò như các tình huống kỹ thuật (case studies) thực tế tại xưởng. Học viên được hướng dẫn nhận diện các lỗi điển hình:

  • Mạch cưa bị xiên do lưỡi cưa trùng hoặc gá phôi không vuông góc;
  • Bề mặt giũa không phẳng do lực ấn hai tay không đều;
  • Lỗ khoan bị loe rộng do mài hai lưỡi cắt chính không đối xứng;
  • Ta-rô bị gãy do không thực hiện thao tác quay lùi ngắt phoi.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá:
    • Đánh giá thường xuyên: Chấm điểm thao tác tư thế đứng, cách cầm dụng cụ, tuân thủ an toàn lao động và bảo quản thiết bị trong từng bài tập.
    • Kiểm tra định kỳ: 02 bài kiểm tra thực hành độc lập sau Bài 3 (Kỹ thuật giũa - 1 giờ) và Bài 4 (Kỹ thuật khoan - 1 giờ).
    • Thi kết thúc mô đun: 02 giờ thực hành tổng hợp tích hợp toàn bộ các kỹ năng lấy dấu, cưa, giũa, khoan và cắt ren trên một phôi chi tiết hoàn chỉnh.
  • Hướng dẫn tự học:
    • Học viên cần nghiên cứu trước bản vẽ chi tiết và các thông số hình học của dụng cụ cắt;
    • Luyện tập tính toán các công thức công nghệ ($D = d - S$, $L = 20d + 100\text{ mm}$, $n = \frac{1000 \cdot V}{\pi \cdot D}$) trước khi lên máy;
    • Tự kiểm tra sản phẩm thực hành bằng dụng cụ đo chính xác (thước cặp, pan me, dưỡng mẫu, ca-líp ren) và đối chiếu bảng sai lệch để điều chỉnh thao tác.

Điểm nổi bật và cập nhật

Chuẩn hóa theo chương trình khung quốc gia

Giáo trình Nguội cơ bản (2021) được biên soạn bám sát chuẩn phân tích nghề của chương trình khung quốc gia ngành Cắt gọt kim loại. Tài liệu chuyển đổi phương thức trình bày từ truyền thụ lý thuyết hàn lâm sang mô hình đào tạo theo năng lực thực hiện (Competency-Based Curriculum). Mọi quy trình công nghệ đều được mô đun hóa thành các bước rõ ràng (Chuẩn bị $\to$ Gá đặt $\to$ Thao tác $\to$ Kiểm tra $\to$ Khắc phục sai sót).

Hệ thống thuật ngữ và vật liệu kỹ thuật chuẩn mực

Tài liệu quy chuẩn hóa hệ thống vật liệu và dụng cụ cơ khí:

  • Phân định cụ thể các mác thép cacbon dụng cụ (Y7, Y8, Y10, Y12, Y12A), thép kết cấu (thép 45), thép hợp kim CrNi theo tiêu chuẩn kỹ thuật chế tạo máy;
  • Phân loại mật độ răng giũa theo 6 cấp tiêu chuẩn quốc tế (từ số 0 đến số 5);
  • Chuẩn hóa thông số góc mài cắt gọt của từng loại dụng cụ ($\alpha = 15^\circ - 20^\circ$ cho mũi vạch; $60^\circ$ cho chấm dấu; $\alpha = 25^\circ, \beta = 45^\circ$ cho giũa răng kép; góc mở $60^\circ$ cho compa).

Giải pháp kỹ thuật xử lý tình huống thực tế

Giáo trình tích hợp nhiều giải pháp xử lý gia công thực tế tại nhà xưởng cơ khí:

  • Kỹ thuật gia công mặt phẳng phụ bằng phay/bào/cưa trước khi khoan trên phôi có bề mặt trụ cong hoặc mặt nghiêng nhằm tránh hiện tượng gãy hoặc trượt mũi khoan;
  • Quy trình kẹp phôi tôn mỏng giữa hai phiến gỗ phẳng để triệt tiêu hiện tượng mẻ răng và cong vênh khi cưa;
  • Ứng dụng đệm gỗ khi kẹp ống kim loại trên ê-tô để tránh biến dạng hình học tiết diện ống;
  • Quy tắc quay lùi tay quay ta-rô $1/4 - 1/2$ vòng để ngắt phoi cơ học trong gia công ren lỗ kín.

Đối tượng sử dụng giáo trình

[Sinh viên / Học viên]    [Giảng viên dạy nghề]  [Kỹ thuật viên xưởng]
 - Cao đẳng/Trung cấp     - Thiết kế bài giảng    - Thợ nguội chế tạo
   Cắt gọt kim loại         tích hợp (Lesson)     - Kỹ thuật viên bảo trì
 - Cơ khí chế tạo máy     - Xây dựng tiêu chí     - Tra cứu thông số
 - Sửa chữa thiết bị        chấm điểm (Rubric)      chế độ cắt gọt

Người học và yêu cầu tiên quyết (Prerequisites)

  • Đối tượng: Sinh viên năm thứ nhất hoặc học kỳ đầu hệ Cao đẳng nghề và Trung cấp nghề thuộc các chuyên ngành: Cắt gọt kim loại, Cơ khí chế tạo máy, Công nghệ kỹ thuật cơ khí, Bảo trì và sửa chữa thiết bị cơ khí.
  • Kiến thức tiên quyết: Người học cần học song song hoặc đã hoàn thành các môn học cơ sở: Vẽ kỹ thuật cơ khí (MH07/MH08), Dung sai lắp ghép và Đo lường kỹ thuật, Vật liệu học và Xử lý nhiệt (MH10–MH16). Cần nắm được kỹ năng đọc bản vẽ 2D, các quy ước hình chiếu và khái niệm về dung sai kích thước.

Giảng viên và ứng dụng tham khảo

  • Đối với giảng viên: Giáo trình là tài liệu giảng dạy chuẩn mực để lập kế hoạch đào tạo, thiết kế giáo án tích hợp lý thuyết - thực hành, và xây dựng bảng tiêu chí đánh giá kỹ năng (rubric) cho các bài thi tay nghề nguội.
  • Đối với thợ kỹ thuật và tự học: Tài liệu phục vụ như một cẩm nang tra cứu thông số kỹ thuật tại xưởng: cách tính đường kính mũi khoan trước khi ta-rô ($D = d - S$), chiều dài tay quay ta-rô, quy chuẩn các bước kiểm tra ren bằng ca-líp hoặc phương pháp kiểm tra khe sáng độ phẳng bằng thước ke.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho trình độ Cao đẳng nghề và Trung cấp nghề thuộc nhóm ngành Cắt gọt kim loại và Cơ khí chế tạo, đồng thời phù hợp làm tài liệu đào tạo nghề ngắn hạn cho công nhân kỹ thuật tại các xưởng cơ khí.

2. Người học cần chuẩn bị kiến thức nền nào trước khi tiếp cận mô đun?

Người học cần có kiến thức cơ bản về Vẽ kỹ thuật cơ khí (đọc hiểu hình chiếu, mặt cắt, kích thước), Dung sai đo lường (hiểu về sai số, cấp chính xác) và kiến thức sơ cấp về vật liệu kim loại.

3. Điểm khác biệt giữa giáo trình này với các tài liệu lý thuyết cơ khí đại cương là gì?

Tài liệu tập trung vào mô hình đào tạo kỹ năng tích hợp với tỷ lệ thực hành chiếm hơn 66% thời lượng. Mỗi bài học đều có bảng quy trình thao tác từng bước, hình vẽ mô phỏng tư thế làm việc, định lượng dung sai cụ thể ($\pm 0,02\text{ mm}$ khi đo, $\le 0,1\text{ mm}$ khi giũa) và bảng đối chiếu dạng sai hỏng kèm cách xử lý trực tiếp.

4. Làm thế nào để tự học và rèn luyện kỹ năng nguội hiệu quả theo giáo trình?

Học viên cần tuân thủ nghiêm ngặt trình tự thao tác mẫu, luyện tập đúng tư thế đứng và cách cầm dụng cụ trên ê-tô; ghi nhớ và áp dụng chính xác các công thức tính toán chế độ cắt trước khi thao tác máy; luôn sử dụng dụng cụ đo kiểm (thước cặp, ke góc, dưỡng) để kiểm tra sản phẩm sau từng bước gia công.

5. Có những tài liệu bổ trợ nào kèm theo mô đun Nguội cơ bản?

Đi kèm với mô đun là hệ thống bản vẽ chi tiết các bài tập thực hành (khuy khóa cửa, dưỡng mẫu, phôi ren), tiêu chuẩn kỹ thuật quốc gia về dung sai lắp ghép (TCVN) và các mô đun chuyên môn tiếp nối như Tiện cơ bản, Phay cơ bản trong chương trình Cắt gọt kim loại.

Kết luận

Giáo trình Nguội cơ bản (Mã mô đun: MĐCG 17) là tài liệu đào tạo nghề mang tính chuẩn hóa cao, tích hợp chặt chẽ giữa cơ sở lý thuyết công nghệ và kỹ năng thực hành gia công cơ khí cầm tay. Giá trị cốt lõi của giáo trình nằm ở việc xây dựng tư duy công nghệ bài bản, quy chuẩn hóa thao tác kỹ thuật và hình thành tác phong công nghiệp cho kỹ thuật viên cơ khí chế tạo.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững kỹ năng Đo kiểm - Vạch dấu (Bài 1) để chuẩn bị phôi chính xác $\to$ Rèn luyện kỹ năng phân cắt phôi qua Kỹ thuật cưa (Bài 2) $\to$ Làm chủ kỹ năng gia công bề mặt với Kỹ thuật giũa (Bài 3) $\to$ Tiếp cận kỹ thuật gia công máy qua Kỹ thuật khoan (Bài 4) $\to$ Hoàn thiện kỹ năng lắp ghép với Kỹ thuật cắt ren (Bài 5) $\to$ Thi đánh giá năng lực thực hành tổng hợp. Để tối ưu hóa hiệu quả đào tạo, người học nên kết hợp tra cứu Tiêu chuẩn Việt Nam (TCVN) về dung sai lắp ghép, sổ tay công nghệ chế tạo máy và các tài liệu chuyên ngành cắt gọt kim loại liên quan.
