Tổng quan về giáo trình

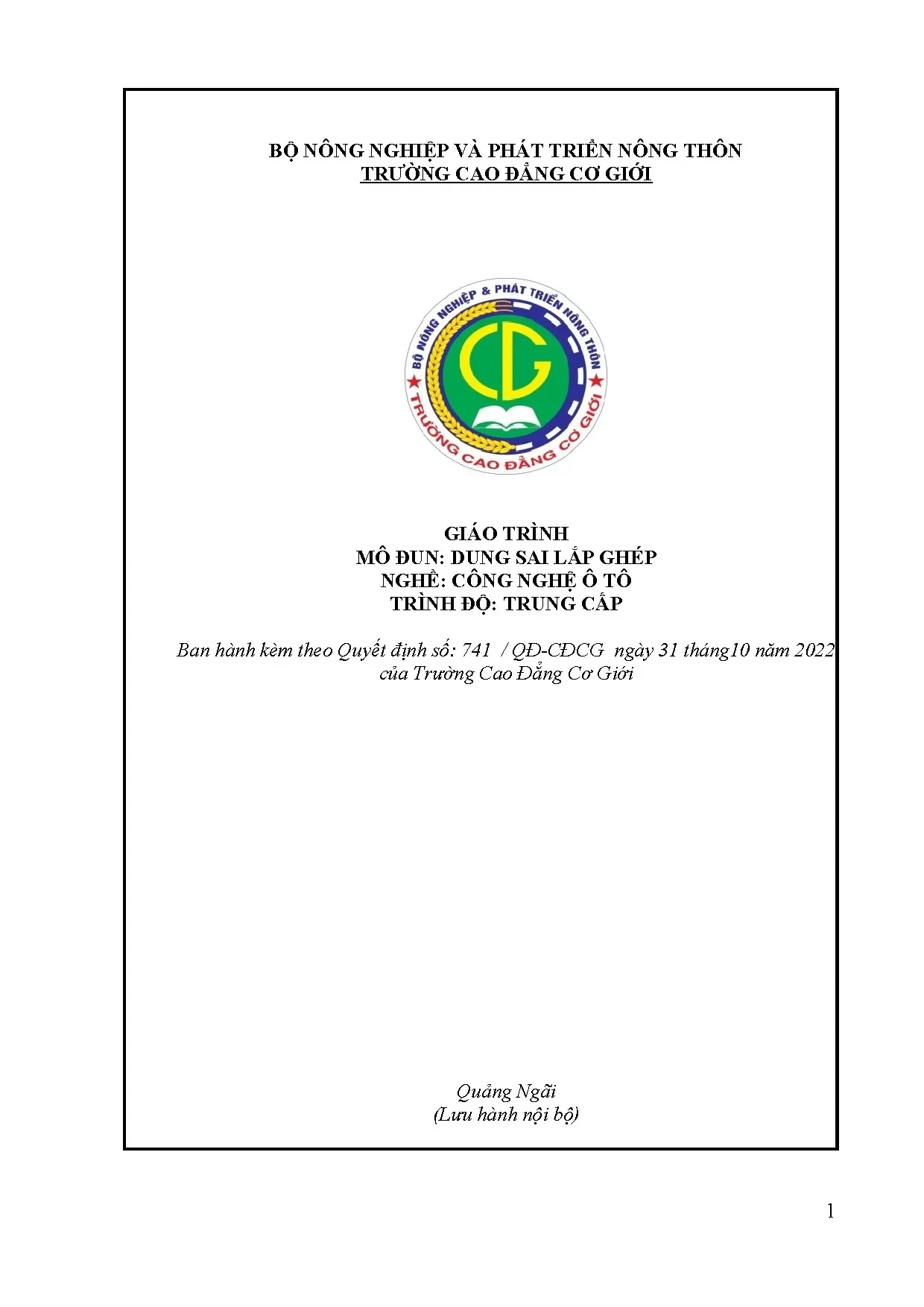

Giáo trình Mô đun: Dung sai lắp ghép (tên môn học trong chương trình đào tạo: Dung sai lắp ghép và đo lường kỹ thuật, mã số: MH 10) là tài liệu giảng dạy do Trường Cao đẳng Cơ giới (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn theo Quyết định số 741/QĐ-CĐCG ngày 31 tháng 10 năm 2022, do tác giả Nguyễn Đình Kiên làm chủ biên. Tài liệu được thiết kế cho chương trình đào tạo trình độ Trung cấp nghề Công nghệ Ô tô.

Trong cấu trúc chương trình khung, môn học có khối lượng 3 tín chỉ với thời lượng 45 giờ (bao gồm 30 giờ lý thuyết, 13 giờ thực hành/bài tập và 2 giờ kiểm tra). Môn học thuộc nhóm các môn học/mô đun kỹ thuật cơ sở (mã nhóm II.1), được bố trí giảng dạy song song với các môn Điện kỹ thuật (MH 07), Cơ ứng dụng (MH 08), Vật liệu học (MH 09), Vẽ kỹ thuật (MH 11) và Thực hành Hàn – Nguội cơ bản (MĐ 13). Đây là học phần tiền đề kỹ thuật trực tiếp phục vụ cho việc tiếp thu các mô đun chuyên môn ngành nghề phía sau như Kỹ thuật chung về ô tô và công nghệ sửa chữa (MĐ 14), Bảo dưỡng và sửa chữa cơ cấu trục khuỷu - thanh truyền (MĐ 15), Hệ thống phân phối khí (MĐ 16) và các hệ thống điều khiển, truyền lực ô tô.

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra:

  • Kiến thức (A1): Trình bày và giải thích được hệ thống dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN); phân tích các khái niệm, đặc điểm, ký hiệu mối lắp; trình bày công dụng, cấu tạo, nguyên lý làm việc và phương pháp bảo quản dụng cụ đo cơ khí; giải thích phương pháp đo kiểm kích thước, sai lệch hình học (độ song song, vuông góc, đồng trục, độ tròn) và độ nhám bề mặt.
  • Kỹ năng (B1, B2): Thao tác và sử dụng đúng các dụng cụ, thiết bị đo đạt độ chính xác và an toàn; chuyển hóa các ký hiệu dung sai ghi trên bản vẽ kỹ thuật thành các trị số kích thước gia công tương ứng.
  • Năng lực tự chủ và trách nhiệm (C1, C4): Rèn luyện tác phong làm việc nghiêm túc, tuân thủ quy chuẩn kỹ thuật đo lường, rèn luyện kỹ năng làm việc nhóm và ý thức kỷ luật lao động.

Cấu trúc giáo trình gồm 3 chương chính, tiếp cận theo tiến trình: xây dựng hệ thống khái niệm chuẩn hóa $\rightarrow$ phân tích dung sai các mối ghép cơ khí điển hình $\rightarrow$ hướng dẫn cấu tạo và phương pháp sử dụng dụng cụ đo lường trong xưởng. Điểm đặc trưng của giáo trình là gắn kết việc giải thích lý thuyết tính toán sai số với việc áp dụng các tiêu chuẩn TCVN, SEV và ISO trong bối cảnh chế tạo, lắp ráp và sửa chữa chi tiết máy ô tô.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 3 chương chuyên đề với tiến trình logic chặt chẽ:

Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (12 giờ)
Chương 2: Hệ thống dung sai lắp ghép các mối ghép thông dụng (18 giờ)
Chương 3: Dụng cụ đo thông dụng trong cơ khí (15 giờ)

  • Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (12 giờ: 9 lý thuyết, 3 thực hành):

    • Tính đổi lẫn chức năng: Bản chất và phân loại thành lắp lẫn hoàn toàn và lắp lẫn không hoàn toàn trong sản xuất cơ khí.
    • Các thông số kích thước và sai lệch: Kích thước danh nghĩa ($D, d$) theo dãy số ưu tiên tiêu chuẩn TCVN 192-66; kích thước thực ($D_t, d_t$); kích thước giới hạn lớn nhất ($D_{max}, d_{max}$) và nhỏ nhất ($D_{min}, d_{min}$); sai lệch giới hạn trên ($ES, es$) và sai lệch giới hạn dưới ($EI, ei$); trị số dung sai kích thước ($IT_D = D_{max} - D_{min} = ES - EI$; $IT_d = d_{max} - d_{min} = es - ei$). Tiêu chí phân loại chi tiết: thành phẩm, thứ phẩm (có thể sửa chữa) và phế phẩm.
    • Phân loại lắp ghép: Lắp ghép có độ hở ($S = D - d$, các giá trị $S_{max}, S_{min}, S_{tb}, IT_S$); lắp ghép có độ dôi ($N = d - D$, các giá trị $N_{max}, N_{min}, N_{tb}, IT_N$); lắp ghép trung gian ($S_{max}, N_{max}, IT_{S,N}$). Giáo trình cung cấp quy trình tính toán công nghệ lắp ghép có độ dôi qua phương pháp ép nguội và phương pháp ép nóng dựa trên hệ số dãn nở nhiệt của thép ($\alpha = 11 \cdot 10^{-6}$) và gang ($\alpha = 10 \cdot 10^{-6}$).
    • Hệ thống dung sai tiêu chuẩn: Quy tắc hệ thống lỗ cơ bản (ký hiệu $H$, $EI = 0$) và hệ thống trục cơ bản (ký hiệu $h$, $es = 0$); công thức tính đơn vị dung sai $T = a \cdot i$; phân cấp 20 cấp chính xác tiêu chuẩn ($IT01, IT0, IT1 \dots IT18$) và 28 miền sai lệch cơ bản theo TCVN 2244-99 / TCVN 2245-1991.
    • Sai lệch hình dạng, vị trí và độ nhám bề mặt: Phân loại sai số hình dạng mặt phẳng (độ phẳng, độ thẳng), mặt trụ (độ tròn, độ ô van, méo cạnh, độ côn, độ lồi, độ lõm, độ trụ); sai lệch vị trí tương quan (độ song song, vuông góc, đồng tâm, đối xứng, độ đảo mặt đầu, độ đảo hướng kính, độ đảo toàn phần) theo TCVN 10-85 và TCVN 384-93 (16 cấp chính xác hình dạng/vị trí); chỉ tiêu đánh giá nhám bề mặt theo TCVN 2511-95 gồm sai lệch trung bình số học của profin $Ra$ và chiều cao nhấp nhô theo 10 điểm $Rz$ qua 14 cấp nhám.

  • Chương 2: Hệ thống dung sai lắp ghép (18 giờ: 13 lý thuyết, 3 thực hành, 2 kiểm tra):

    • Nghiên cứu dung sai và lắp ghép các mối ghép tiêu chuẩn trong cơ khí: mối ghép ổ lăn, mối ghép then bằng và then hoa.
    • Dung sai lắp ghép các loại ren tiêu chuẩn: ren tam giác hệ mét, ren hình thang, ren vuông.
    • Dung sai truyền động bánh răng: phân tích các chỉ tiêu độ chính xác động học, độ ổn định khi làm việc, độ tiếp xúc mặt răng và khe hở cạnh răng; các cấp chính xác chế tạo bánh răng.
    • Lý thuyết chuỗi kích thước: định nghĩa, phân loại các khâu (khâu thành phần, khâu khép kín) và phương pháp giải chuỗi kích thước phục vụ kiểm tra chuỗi kích thước lắp ráp.

  • Chương 3: Dụng cụ đo thông dụng trong cơ khí (15 giờ: 8 lý thuyết, 6 thực hành, 1 kiểm tra):

    • Trình bày cơ sở đo lường kỹ thuật, phương pháp phân loại dụng cụ đo.
    • Cấu tạo, nguyên lý, phương pháp chọn, ghép và bảo quản căn mẫu.
    • Cấu tạo, cách đọc trị số và quy tắc bảo quản của thước cặp, thước đo sâu, thước đo cao.
    • Nguyên lý truyền động trục vít - đai ốc của panme đo ngoài, panme đo trong và panme đo sâu.
    • Cấu tạo và phương pháp sử dụng đồng hồ so trong việc kiểm tra sai lệch hình học và sai lệch vị trí bề mặt chi tiết máy.
    • Dụng cụ đo góc: cấu tạo và ứng dụng của góc mẫu, êke và thước đo góc vạn năng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết bao gồm:

  1. Lý thuyết về tính đổi lẫn chức năng: Cung cấp cơ sở khoa học để thiết kế và chế tạo các chi tiết có khả năng thay thế tương hỗ mà không cần gia công sửa đổi, tạo tiền đề cho sản xuất hàng loạt và cung ứng phụ tùng thay thế ô tô.
  2. Lý thuyết về sự hình thành sai số công nghệ: Phân tích bản chất sai số phát sinh từ hệ thống công nghệ (Máy – Đồ gá – Dao – Chi tiết gia công); phân loại sai số thành sai số hệ thống (cố định và biến đổi) và sai số ngẫu nhiên.
  3. Nguyên tắc tiêu chuẩn hóa hình học: Xây dựng hệ thống quy chuẩn dung sai kích thước, dung sai hình học và độ nhám bề mặt theo hệ thống Tiêu chuẩn Quốc gia (TCVN) tương thích với tiêu chuẩn quốc tế ISO và tiêu chuẩn khối SEV.

Kỹ năng phát triển

  • Kỹ năng tính toán và phân tích kỹ thuật: Phân tích bản vẽ kỹ thuật; tính toán kích thước giới hạn, sai lệch giới hạn và dung sai của chi tiết trục và lỗ; xác định loại hình lắp ghép (lỏng, chặt, trung gian); tính toán nhiệt độ cần thiết khi lắp ép nóng hoặc ép nguội; tính toán kích thước khâu khép kín trong chuỗi kích thước.
  • Kỹ năng quy đổi ký hiệu kỹ thuật: Đọc và dịch các ký hiệu quy ước về dung sai kích thước (như $\varnothing 40f7$, $\varnothing 60H7/e8$), ký hiệu khung chữ nhật chỉ dẫn sai lệch hình học/vị trí theo TCVN 10-85 và ký hiệu cấp độ nhám ($Ra, Rz$) thành các trị số biên phục vụ việc hiệu chỉnh máy gia công và kiểm tra nghiệm thu.
  • Kỹ năng đo kiểm thực hành: Thao tác hiệu chuẩn điểm 0, cầm đo và đọc chỉ số chính xác trên thước cặp (độ chính xác 0,1 mm; 0,05 mm; 0,02 mm), panme (độ chính xác 0,01 mm), đồng hồ so (độ chính xác 0,01 mm) và thước đo góc vạn năng; thiết lập sơ đồ đo kiểm độ đảo, độ không song song, độ không vuông góc và độ ô van của chi tiết cơ khí.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức dạy học tích hợp giữa lý thuyết và thực hành tại phòng học chuyên môn hóa hoặc xưởng thực hành:

  • Phương pháp giảng dạy của giáo viên:

    • Giảng dạy lý thuyết: Áp dụng các phương pháp sư phạm tích cực bao gồm thuyết trình ngắn gọn, diễn giảng kết hợp trình chiếu hình ảnh, phương pháp nêu vấn đề và hướng dẫn học viên tra cứu bảng biểu tiêu chuẩn.
    • Hướng dẫn thực hành: Giáo viên thực hiện thao tác mẫu trên các dụng cụ đo (thước cặp, panme, đồng hồ so), tổ chức cho học sinh làm bài tập thực hành theo nhóm nhỏ, quan sát và trực tiếp sửa sai thao tác đo kiểm tại chỗ. Kết hợp sử dụng mô hình học cụ, máy chiếu và vật thể mẫu cơ khí (trục, bạc, then, bánh răng) để minh họa.
    • Tổ chức thảo luận: Chia lớp thành các nhóm từ 2–3 người học để giải quyết các bài tập phân tích dung sai lắp ghép, tính toán chuỗi kích thước và viết báo cáo thảo luận.

  • Nhiệm vụ và phương pháp học tập của học viên:

    • Nghiên cứu trước nội dung bài học trong giáo trình và các tài liệu tham khảo được cung cấp trước khi đến lớp.
    • Thực hiện làm việc nhóm: mỗi nhóm 2–3 học viên tiếp nhận chủ đề kỹ thuật, phân công thành viên thực hiện các phép đo kiểm, ghi chép số liệu đo thực tế, tính toán sai lệch và hoàn thiện báo cáo kỹ thuật.
    • Yêu cầu chuyên cần: Học viên phải tham dự tối thiểu 70% tổng thời lượng các giờ giảng tích hợp; nếu vắng quá 30% thời lượng quy định, học viên phải học lại mô đun mới được tham dự kỳ thi kết thúc môn học.

  • Quy trình và phương pháp đánh giá: Môn học áp dụng quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ trưởng Bộ Lao động – Thương binh và Xã hội và quy định đánh giá tích lũy của Trường Cao đẳng Cơ giới:

    • Điểm quá trình (trọng số 40%): Bao gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện sau 10 giờ học, hình thức viết tự luận, trắc nghiệm hoặc báo cáo thảo luận) và điểm kiểm tra định kỳ (hệ số 2, gồm 3 bài kiểm tra sau 20 giờ học, kết hợp tự luận lý thuyết và thao tác thực hành đo kiểm).
    • Điểm thi kết thúc môn học (trọng số 60%): Bài thi tự luận thực hiện sau 45 giờ học, đánh giá tổng hợp toàn bộ chuẩn đầu ra kiến thức ($A1$) và kỹ năng ($B1, B2$).
    • Thang điểm: Điểm đánh giá thành phần và điểm thi chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.

Điểm nổi bật và cập nhật

  • Căn cứ hệ thống Tiêu chuẩn Nhà nước Việt Nam (TCVN): Nội dung giáo trình được biên soạn dựa trên các quy chuẩn kỹ thuật quốc gia bao gồm: TCVN 192-66 (Kích thước ưu tiên), TCVN 2244-77 / TCVN 2244-99 (Hệ thống dung sai và lắp ghép), TCVN 2245-1991 (Dãy các sai lệch cơ bản), TCVN 10-85 (Ký hiệu sai lệch hình dạng và vị trí trên bản vẽ), TCVN 384-93 (Cấp chính xác hình dạng và vị trí), và TCVN 2511-1995 (Độ nhám bề mặt). Tài liệu thể hiện quá trình chuyển dịch từ các tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63 dựa theo tiêu chuẩn Liên Xô cũ) sang hệ thống tiêu chuẩn SEV và ISO.
  • Tích hợp các trường hợp ứng dụng thực tế trong sửa chữa ô tô: Các nguyên lý tính toán lắp ghép trong giáo trình được gắn liền với các bộ phận máy thực tế:
    • Lắp ghép có độ dôi: mối ghép giữa vành răng trên bánh đà, ghép bạc lót vào thân hộp số, quy trình nung nóng/làm lạnh khi ép chi tiết.
    • Lắp ghép có độ hở: mối ghép giữa cổ trục khuỷu và bạc lót thanh truyền, khe hở giữa piston và xi lanh, vòng găng (xéc măng) máy nén.
    • Lắp ghép trung gian: mối ghép then với rãnh then trên trục truyền, bánh răng định vị, vô lăng, khớp ly hợp.
  • Hệ thống hóa nguyên nhân sai số gia công: Giáo trình làm rõ 7 nhóm nguyên nhân phát sinh sai số thực tế tại xưởng chế tạo: độ chính xác và độ mòn của máy công cụ; độ mòn dụng cụ cắt; độ cứng vững của hệ thống công nghệ; biến dạng do lực kẹp chi tiết thành mỏng; biến dạng do nhiệt cắt; chấn động rung; và sai số do phương pháp đo của thợ cơ khí.

Đối tượng sử dụng giáo trình

  • Học sinh/Sinh viên:
    • Tài liệu học tập chính khóa cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng ngành Công nghệ Ô tô.
    • Tài liệu tham khảo cho sinh viên các khối ngành Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử, Công nghệ Kỹ thuật Cơ khí Động lực.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Người học cần có kiến thức cơ sở về toán học kỹ thuật, hình học không gian và các nguyên lý vẽ kỹ thuật cơ bản.
    • Học phần yêu cầu tích lũy kiến thức song song với các môn học Kỹ thuật cơ sở: Vật liệu học (MH 09) để hiểu về cơ tính và sự dãn nở nhiệt của kim loại; Cơ ứng dụng (MH 08) để hiểu về tải trọng tác động lên mối ghép; Vẽ kỹ thuật (MH 11) để nắm vững các quy ước biểu diễn hình chiếu và ký hiệu kích thước.
  • Giảng viên và cán bộ kỹ thuật:
    • Giảng viên sử dụng làm căn cứ thiết kế đề cương bài giảng, xây dựng phiếu hướng dẫn thực hành đo kiểm và ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra.
    • Kỹ thuật viên, công nhân sửa chữa tại các xưởng cơ khí, trạm bảo dưỡng và sửa chữa ô tô sử dụng tài liệu để tra cứu các bảng dung sai tiêu chuẩn, đọc hiểu các sai lệch hình học trên bản vẽ chi tiết phụ tùng và chuẩn hóa quy trình sử dụng các thiết bị đo kiểm.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phù hợp với đối tượng nào?

Giáo trình được ban hành để phục vụ trực tiếp cho học sinh trình độ Trung cấp nghề Công nghệ Ô tô theo chương trình đào tạo của Trường Cao đẳng Cơ giới. Ngoài ra, nội dung sách cũng phù hợp làm tài liệu cơ sở cho sinh viên cao đẳng kỹ thuật cơ khí hoặc kỹ thuật viên xưởng cần củng cố kiến thức đo lường và đọc bản vẽ lắp.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước và trong khi học?

Người học cần có kiến thức cơ sở về toán học, hình học và kỹ năng đọc bản vẽ cơ bản từ môn Vẽ kỹ thuật (MH 11). Đồng thời, việc học môn này cần được kết hợp song song với kiến thức vật liệu kim loại từ môn Vật liệu học (MH 09) và cơ học từ môn Cơ ứng dụng (MH 08) để nắm rõ cơ chế biến dạng nhiệt và lực ép trong lắp ráp cơ khí.

3. Giáo trình này có cấu trúc nội dung khác biệt như thế nào so với các tài liệu lý thuyết thuần túy?

Giáo trình tích hợp chặt chẽ giữa lý thuyết hệ thống dung sai tiêu chuẩn (Chương 1, 2) và kỹ thuật sử dụng dụng cụ đo cơ khí trong thực tế (Chương 3). Sau mỗi đơn vị kiến thức lý thuyết đều bố trí bài tập ví dụ tính toán số liệu cụ thể (như tính $S_{max}, S_{min}, N_{max}, N_{min}$, dung sai độ dôi/độ hở) và phân bổ 13 giờ thực hành/thảo luận trên tổng số 45 giờ học.

4. Phương pháp tự học và làm việc nhóm được hướng dẫn trong giáo trình như thế nào?

Học viên được hướng dẫn chia nhóm từ 2–3 người để nhận chủ đề thảo luận trước khi học lý thuyết và thực hành. Từng cá nhân trong nhóm chịu trách nhiệm chuẩn bị tài liệu, chủ động nghiên cứu giáo trình trước khi đến lớp, sau đó phối hợp thực hành đo kiểm trên các mẫu chi tiết thực tế, xử lý số liệu đo và lập báo cáo kỹ thuật chung của nhóm.

5. Những tài liệu tham khảo chính được trích dẫn trong giáo trình gồm những tài liệu nào?

Giáo trình được biên soạn dựa trên việc kế thừa và trích dẫn các tài liệu học thuật tiêu chuẩn:

  • Ninh Đức Tốn, Nguyễn Thị Xuân Bảy (2002), Giáo trình dung sai lắp ghép và kỹ thuật đo lường, Nhà xuất bản Giáo dục.
  • Hoàng Xuân Nguyên (1994), Dung sai lắp ghép và đo lường kỹ thuật, Nhà xuất bản Giáo dục.
  • Nguyễn Văn Hiến (2007), Bài giảng Dung sai lắp ghép, Nhà xuất bản Đà Nẵng.
  • Hệ thống các tiêu chuẩn Nhà nước Việt Nam về dung sai và đo lường kỹ thuật (TCVN 192-66, TCVN 2244-77, TCVN 2244-99, TCVN 2245-1991, TCVN 10-85, TCVN 384-93, TCVN 2511-1995).

Kết luận

Giáo trình Mô đun: Dung sai lắp ghép (MH 10) do Trường Cao đẳng Cơ giới ban hành cung cấp toàn diện hệ thống kiến thức nền tảng về bản chất sai số gia công, hệ thống dung sai lắp ghép bề mặt trơn, dung sai các mối ghép cơ khí thông dụng và phương pháp sử dụng dụng cụ đo lường kỹ thuật. Nội dung tài liệu đáp ứng trực tiếp yêu cầu chuẩn đầu ra về kiến thức, kỹ năng tính toán sai số và thao tác đo kiểm thực hành cho học viên ngành Công nghệ Ô tô.

Tiến trình học tập được thiết lập có hệ thống: từ việc nắm vững lý thuyết tính đổi lẫn, kích thước, sai lệch giới hạn và phân loại lắp ghép (Chương 1); mở rộng sang các dạng mối ghép tiêu chuẩn như then, then hoa, ổ lăn, ren, bánh răng và chuỗi kích thước (Chương 2); đến thực hành thuần thục các phép đo kiểm tra hình học bằng căn mẫu, thước cặp, panme, đồng hồ so và thước đo góc (Chương 3). Để việc tiếp thu đạt hiệu quả cao, người học cần kết hợp nghiên cứu giáo trình với việc tra cứu các bảng tiêu chuẩn kỹ thuật quốc gia (TCVN) và tài liệu tham khảo chuyên ngành do Nhà xuất bản Giáo dục phát hành.
