TỔNG QUAN VỀ GIÁO TRÌNH THIẾT KẾ, XÂY DỰNG MẠNG LAN

Tổng quan về giáo trình

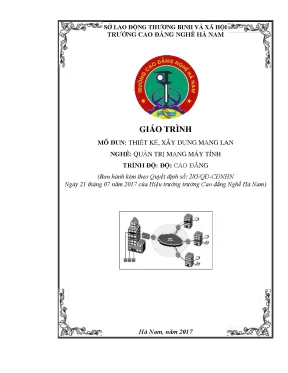

Giáo trình mô đun Thiết kế, xây dựng mạng LAN (Mã tài liệu: MĐQTM18) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo Quản trị mạng máy tính ở trình độ Cao đẳng. Tài liệu được ban hành chính thức kèm theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tác giả Nguyễn Quốc Tuấn chịu trách nhiệm biên soạn. Trong cấu trúc chương trình đào tạo, mô đun MĐQTM18 có vị trí là môn học chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và khối kiến thức cơ sở ngành.

Mục tiêu đào tạo của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Cung cấp năng lực mô tả quy trình thiết kế hệ thống mạng; đọc hiểu bản vẽ thi công; phân loại các chuẩn kết nối mạng cục bộ; phân biệt và lựa chọn các thiết bị phần cứng mạng; trình bày nguyên tắc hoạt động của bộ chuyển mạch (Switch) và bộ định tuyến (Router).
  • Về kỹ năng: Hình thành năng lực quy hoạch và phân chia dải địa chỉ IP cho liên mạng; cài đặt hệ điều hành mạng; cài đặt và cấu hình các dịch vụ mạng; triển khai giải pháp bảo mật dữ liệu hệ thống; thi công lắp đặt và đấu nối thiết bị phần cứng.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc khoa học, tuân thủ quy trình kỹ thuật nhằm bảo đảm an toàn cho con người và phương tiện học tập.

Giáo trình được kết cấu theo hình thức tích hợp giữa lý thuyết và thực hành với tổng thời lượng 75 giờ, bao gồm 15 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra. Điểm đặc thù của tài liệu là phương pháp tiếp cận hướng năng lực thực hành (chiếm 76% tổng thời lượng), lấy quy trình khảo sát, thiết kế sơ đồ luận lý/vật lý, cấu hình thiết bị thực tế và kỹ thuật thi công cáp làm trọng tâm truyền tải.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình MĐQTM18 được phân chia thành 9 bài học chính theo tiến trình sư phạm từ tổng quan, nguyên lý thiết bị đến kỹ năng thiết kế và thi công hệ thống:

  • Bài 1: Tổng quan về thiết kế và cài đặt mạng (4 giờ): Trình bày tiến trình 6 giai đoạn xây dựng mạng (Thu thập yêu cầu, Phân tích yêu cầu, Thiết kế giải pháp, Cài đặt mạng, Kiểm thử và Bảo trì hệ thống). Giới thiệu mô hình tham chiếu OSI 7 tầng (Physical, Data-Link, Network, Transport, Session, Presentation, Application) và cấu trúc đơn vị dữ liệu qua từng tầng (bit, Frame, Packet, Segment).
  • Bài 2: Các chuẩn mạng cục bộ (4 giờ): Phân loại mạng theo phạm vi (LAN/WAN) và kỹ thuật truyền tải (mạng quảng bá Broadcast Network và mạng chuyển mạch Switching Network). Phân tích hai giao thức điều khiển truy cập đường truyền (MAC): CSMA/CD và Token Passing. Giới thiệu các hình trạng mạng (Bus, Star, Ring), các tổ chức chuẩn hóa (EIA, TIA, ISO, ANSI, IEEE) và phân nhóm chuẩn IEEE 802 (802.3, 802.4, 802.5, 802.11).
  • Bài 3: Cơ sở về cầu nối - Bridge (4 giờ): Phân tích hạn chế làm tăng vùng đụng độ (Collision Domain) của Repeater/Hub ở tầng 1. Trình bày cơ chế hoạt động của cầu nối tầng 2 với Bảng địa chỉ cục bộ (Local Address Table) và giải thuật Backward Learning. Phân loại cầu nối thành Transparent Bridge (sử dụng giải thuật Spanning Tree theo IEEE 802 để triệt tiêu hiện tượng vòng quẩn/loop), Source Routing Bridge (SRB trong mạng Token Ring theo IEEE 802.5 với cấu trúc trường RIF) và Mixed Media Bridge.
  • Bài 4: Cơ sở về bộ chuyển mạch - Switch (4 giờ): Làm rõ các đặc tính của Switch (đa giao tiếp đồng thời, truyền thông song công Full-duplex, điều hòa tốc độ). Phân tích kiến trúc Switch gồm Bộ nhớ đệm/Bảng địa chỉ (BAT) và Giàn hoán chuyển (Switching Fabric). Trình bày 3 giải thuật chuyển mạch: Lưu và chuyển tiếp (Store and Forward), Xuyên cắt (Cut-through), Chuyển mạch thích nghi (Adaptive Switching). Công thức tính thông lượng tổng: $\text{Aggregate throughput} = (N / 2) \times (B \times 2) = N \times B$. Phân loại Switch thành Workgroup, Segment, Backbone, Symetric và Asymetric Switch.
  • Bài 5: Cơ sở về bộ chọn đường - Router (9 giờ): Phân tích chức năng tìm đường với chi phí thấp nhất và lưu/chuyển tiếp gói tin ở tầng 3. Cấu trúc Bảng chọn đường (Routing Table: Destination, Next Hop). Cơ chế cập nhật bảng định tuyến: thủ công, tự động và hỗn hợp. Phân loại giải thuật định tuyến: Tĩnh/Động, Đơn đường/Đa đường, Phẳng/Phân cấp (Autonomous System, định tuyến nội vùng Intradomain như RIP, OSPF, IGRP và định tuyến liên vùng Interdomain như EGP, BGP), Trạng thái nối kết (Link State) và Vectơ khoảng cách (Distance Vector). Thiết kế liên mạng IP (Lớp C, Default Gateway, ARP, RARP, ICMP).
  • Bài 6: Mạng cục bộ ảo - Virtual LAN (9 giờ): Vai trò của Switch trong VLAN, cơ chế lọc khung (Frame Filtering) và nhận dạng khung (Frame Identification), kiểm soát miền quảng bá (Broadcast Domain), các mô hình cài đặt VLAN theo cổng (Port-based), VLAN tĩnh và VLAN động.
  • Bài 7: Thiết kế mạng cục bộ LAN (11 giờ): Trình tự lập sơ đồ mạng LAN, phát triển sơ đồ mạng tầng vật lý, kết nối tầng 2 bằng Switch, thiết kế hệ thống mạng ở tầng 3, định vị vị trí máy chủ (Server) và lập tài liệu kỹ thuật cho tầng 3.
  • Bài 8: Sử dụng phần mềm Microsoft Visio để thiết kế sơ đồ mạng (16 giờ): Khai thác các thanh công cụ và tập hình dạng (Stencils) của Microsoft Visio để vẽ sơ đồ tổ chức doanh nghiệp, vẽ sơ đồ logic hệ thống mạng và vẽ sơ đồ bố trí kiến trúc mặt bằng.
  • Bài 9: Xây dựng mạng LAN (13 giờ): Quy trình giám sát thi công cáp và lắp đặt thiết bị. Các chuẩn cáp Ethernet (10BASE-5, 10BASE-2, 10BASE-T). Kỹ thuật bấm đầu mạng RJ-45 theo chuẩn TIA/EIA T568A và T568B, đấu nối cáp vào Patch Panel và Wallplate, lắp đặt phần cứng và kiểm thử đường truyền.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết mạng máy tính dựa trên các nền tảng chuẩn hóa quốc tế:

  1. Mô hình phân tầng OSI và kiến trúc IEEE 802: Đối chiếu chức năng xử lý dữ liệu giữa mô hình 7 tầng OSI với các hệ điều hành mạng thông dụng (UNIX sử dụng IP/TCP/UDP, Netware sử dụng IPX/SPX, Microsoft sử dụng NetBEUI/TCP-IP). Làm rõ việc IEEE 802 chia tầng Data-Link thành hai tầng con LLC (Logical Link Control - truyền thông định hướng nối kết) và MAC (Medium Access Control - truyền thông không nối kết).
  2. Nguyên lý tối ưu hóa băng thông và phân vùng đụng độ: Phân tích sự chuyển dịch kiến trúc mạng từ chia sẻ môi trường truyền dẫn (Repeater/Hub) sang chuyển mạch phân đoạn vi mô (Bridge/Switch), ứng dụng giải thuật Spanning Tree để xử lý lỗi vòng lặp logic (Loop) trên cấu trúc liên mạng có đường truyền dự phòng.
  3. Lý thuyết định tuyến và phân cấp hệ thống: Nguyên lý xây dựng bảng định tuyến dựa trên các đại lượng đo lường (Metric: số bước nhảy, độ trễ, băng thông, độ tin cậy, tải, chi phí đường truyền) và mô hình phân chia vùng tự trị (Autonomous System - AS).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Bấm cáp xoắn đôi (UTP) theo chuẩn T568A và T568B; thao tác đấu nối cáp mạng vào thanh đấu dây Patch Panel và ổ cắm mạng âm tường Wallplate; cấu hình phần mềm kết nối Bridge trên hệ điều hành Windows; cấu hình thiết bị phần cứng Access Point Planet WNAP-7300 hoạt động ở chế độ Bridge không dây (WDS) với mã hóa bảo mật WPA2-Personal; quy hoạch dải địa chỉ IP cho các mạng con.
  • Kỹ năng phân tích (Analytical skills): Phân tích bảng đặc tả yêu cầu người dùng; tính toán thông lượng tổng (Aggregate Throughput) của thiết bị chuyển mạch; phân tích cấu trúc trường điều khiển thông tin đường đi (RIF) trong khung mạng Token Ring; theo dõi và phân tích tiến trình chuyển tiếp gói tin (Packet) qua từng chặng định tuyến (Next Hop).
  • Năng lực thực hành chuyên môn: Khảo sát thực địa công trình, vẽ sơ đồ mặt bằng và sơ đồ kiến trúc mạng bằng phần mềm Microsoft Visio; triển khai lắp đặt tủ rack, bố trí máy chủ, đấu nối thiết bị chuyển mạch và thiết lập quy trình kiểm thử hệ thống mạng LAN hoàn chỉnh.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo mô hình đào tạo nghề tích hợp (Competency-Based Training), gắn liền kiến thức lý thuyết với kỹ năng thao tác trên thiết bị thực tế:

  • Phương pháp tiếp cận sư phạm: Giảng viên đóng vai trò hướng dẫn kỹ thuật, giải thích cơ chế hoạt động của các giao thức và quy chuẩn thi công; người học trực tiếp thao tác trên thiết bị, phần mềm mô phỏng và công cụ thực hành theo trình tự bài tập được thiết kế sẵn.
  • Hệ thống bài tập thực hành:
    • Bài tập bấm cáp và đấu nối (Bài 2): Thực hành sắp xếp thứ tự 8 sợi màu theo chuẩn T568A (Pin 1: White Green đến Pin 8: Brown) và T568B (Pin 1: White Orange đến Pin 8: Brown), thao tác kìm bấm cáp, kiểm tra thông mạch bằng thiết bị chuyên dụng và đấu nối liên kết giữa Patch Panel - Switch - Wallplate - NIC.
    • Bài tập cấu hình liên mạng (Bài 3): Thực hành cấu hình chia sẻ kết nối Internet bằng tính năng Network Bridge và Internet Connection Sharing (ICS) trên Windows; thực hành cấu hình thiết bị Access Point ngoài trời Planet WNAP-7300 ở chế độ Bridge với các tham số mạng tĩnh (IP 192.168.1.10/24), kênh truyền số 108 và thiết lập WDS MAC Address.
    • Bài tập thiết kế bản vẽ (Bài 8): Sử dụng phần mềm Microsoft Visio để dựng sơ đồ mạng logic chi tiết và sơ đồ bố trí thiết bị theo mặt bằng kiến trúc tòa nhà.
  • Phương pháp đánh giá: Đánh giá kết quả học tập thông qua 4 tiêu chí định lượng: (1) Năng lực khảo sát và thu thập thông tin khách hàng; (2) Năng lực thiết kế sơ đồ mạng mức luận lý; (3) Năng lực thiết kế sơ đồ mạng mức vật lý; (4) Năng lực lắp đặt, đấu nối, cấu hình phần cứng và kiểm thử kết nối.
  • Hướng dẫn tự học: Giáo trình bố trí câu hỏi ôn tập lý thuyết và bài tập tình huống ở cuối mỗi bài. Người học cần tự thực hành lặp lại các thao tác cấu hình thiết bị, tự giải các bài toán chia mạng con và thực hiện các bản vẽ đồ họa trên máy tính cá nhân.

Điểm nổi bật và cập nhật

  1. Quy trình hóa các giai đoạn xây dựng mạng: Giáo trình hệ thống hóa quy trình xây dựng mạng gồm 6 bước tương tự quy trình phát triển phần mềm (Thu thập yêu cầu $\rightarrow$ Phân tích yêu cầu $\rightarrow$ Thiết kế giải pháp $\rightarrow$ Cài đặt $\rightarrow$ Kiểm thử $\rightarrow$ Bảo trì), cung cấp mẫu câu hỏi phỏng vấn khách hàng không chuyên và tiêu chí lập Bảng đặc tả yêu cầu hệ thống.
  2. Tích hợp công cụ phần mềm thiết kế chuyên nghiệp: Dành riêng Bài 8 (thời lượng 16 giờ) để đào tạo kỹ năng sử dụng phần mềm Microsoft Visio. Nội dung hướng dẫn chi tiết từ việc quản lý giao diện, tạo trang vẽ, sử dụng thư viện hình dạng (Network Shapes) đến kỹ thuật thể hiện mặt bằng xây dựng thực tế của hệ thống mạng.
  3. Tài liệu hóa quy trình cấu hình thiết bị thực tế: Cung cấp hướng dẫn thao tác chi tiết từng bước (kèm địa chỉ IP, tài khoản quản trị mặc định và giao diện đồ họa Web GUI) trên thiết bị mạng chuyên dụng Planet WNAP-7300 Outdoor Access Point và router VRT-402N, giúp người học chuyển tiếp từ lý thuyết sang thao tác vận hành thực tế.
  4. Phân định ranh giới giữa thiết kế luận lý và thiết kế vật lý: Phân tách rõ ràng giữa việc thiết kế luận lý (lựa chọn mô hình Workgroup hay Domain, quy hoạch địa chỉ IP, phân chia mạng con, cấu hình dịch vụ DNS, Mail, Web) và thiết kế vật lý (khảo sát kết cấu kiến trúc, giới hạn chiều dài cáp, vị trí đặt tủ phân phối, Hub, Switch, Router và Server).

Đối tượng sử dụng giáo trình

  • Sinh viên và người học: Dành cho sinh viên năm thứ hai hoặc năm thứ ba trình độ Cao đẳng nghề chuyên ngành Quản trị mạng máy tính, Kỹ thuật mạng hoặc Công nghệ thông tin. Người học cần đáp ứng các điều kiện tiên quyết: đã hoàn thành các môn học chung, nắm vững kiến thức phần cứng máy tính căn bản, tin học văn phòng và nguyên lý cơ bản của hệ điều hành.
  • Giảng viên chuyên ngành: Được sử dụng làm tài liệu giảng dạy chính thức cho mô đun MĐQTM18. Giảng viên căn cứ vào cấu trúc phân bổ 75 giờ (15 giờ lý thuyết, 57 giờ thực hành, 3 giờ kiểm tra) để xây dựng tiến trình bài giảng, thiết lập các bài thực hành xưởng (Lab) và xây dựng bộ đề kiểm tra đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên lắp đặt mạng, quản trị viên hệ thống tại các doanh nghiệp vừa và nhỏ cần tài liệu tham khảo để chuẩn hóa kỹ thuật thi công cáp, thiết kế sơ đồ mạng theo tiêu chuẩn công nghiệp và cấu hình các thiết bị mạng tầng 2, tầng 3.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề ngành Quản trị mạng máy tính, giảng viên giảng dạy mô đun chuyên ngành MĐQTM18 và các kỹ thuật viên thi công hạ tầng mạng LAN.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học đại cương, có kiến thức cơ bản về kiến trúc máy tính, hệ điều hành (Windows, Linux căn bản) và các khái niệm cơ bản về truyền thông dữ liệu.

3. Điểm khác biệt của tài liệu so với các giáo trình lý thuyết mạng thông thường?

Tài liệu tập trung vào đào tạo kỹ năng thực hành nghề (chiếm 76% thời lượng), tích hợp hướng dẫn sử dụng phần mềm Microsoft Visio để vẽ sơ đồ thiết kế mạng và cung cấp bài lab cấu hình thiết bị phần cứng thực tế (Planet WNAP-7300, cấu hình Bridge/ICS trên Windows, bấm cáp theo chuẩn T568A/T568B).

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả từ giáo trình?

Người học cần kết hợp đọc hiểu lý thuyết mô hình OSI/chuẩn IEEE với việc tự vẽ lại sơ đồ trên phần mềm Visio, làm bài tập quy hoạch dải địa chỉ IP, tính toán thông lượng Switch và thực hành trực tiếp kỹ thuật bấm đầu cáp, cấu hình thiết bị định tuyến/chuyển mạch.

5. Giáo trình có đề cập đến các tiêu chuẩn kỹ thuật quốc tế nào?

Tài liệu trích dẫn và giảng dạy theo các tiêu chuẩn quốc tế bao gồm: Chuẩn đấu nối cáp TIA/EIA-568A/B; tiêu chuẩn mạng cục bộ IEEE 802 (802.3 Ethernet, 802.4 Token-Bus, 802.5 Token-Ring, 802.11 Mạng không dây); các chuẩn Ethernet 10BASE-5, 10BASE-2, 10BASE-T; và bộ giao thức TCP/IP, RIP, OSPF, BGP.

Kết luận

Giáo trình Thiết kế, xây dựng mạng LAN (Mã tài liệu: MĐQTM18) của Trường Cao đẳng Nghề Hà Nam là tài liệu học thuật chuyên môn chuẩn hóa quy trình đào tạo kỹ thuật viên quản trị mạng. Giáo trình giải quyết trọn vẹn chu trình phát triển một hệ thống mạng cục bộ từ bước thu thập yêu cầu khách hàng, thiết kế luận lý và vật lý, sử dụng công cụ Microsoft Visio đến kỹ thuật đấu nối phần cứng và kiểm thử hệ thống.

Lộ trình tiếp cận nội dung được đề xuất bao gồm: Nắm vững kiến trúc mô hình OSI và các chuẩn IEEE 802 $\rightarrow$ Nghiên cứu cơ chế hoạt động của Bridge, Switch và Router $\rightarrow$ Thực hành vẽ sơ đồ mạng bằng Microsoft Visio $\rightarrow$ Triển khai thi công cáp, đấu nối Patch Panel/Wallplate và cấu hình thiết bị mạng. Để mở rộng kiến thức, người học có thể tham khảo thêm các tiêu chuẩn kỹ thuật của IEEE, TIA/EIA và tài liệu hướng dẫn kỹ thuật của các hãng thiết bị mạng chuyên dụng.
